شیر اطمینان – (Safety Valve)
تاریخچه کاربرد شیر اطمینان - (Safety Valve)
. پیدایش اولیه (قرن ۱۷ و ۱۸)
- ایده اولیه شیر اطمینان به قرن ۱۷ میلادی برمیگردد، زمانی که در دستگاههای بخار اولیه نیاز به کنترل فشار احساس شد.
- دنیس پاپن (Denis Papin)، مخترع و فیزیکدان فرانسوی، در سال ۱۶۷۹ اولین نمونه از شیر اطمینان را برای دیگ بخار طراحی کرد. او از یک دریچه فنری برای جلوگیری از انفجار در دیگهای بخار استفاده کرد.
۲. انقلاب صنعتی و توسعه سیستمهای بخار (قرن ۱۸ و ۱۹)
- با رشد صنعت و افزایش استفاده از ماشینهای بخار در قرن ۱۸ و ۱۹، شیرهای اطمینان به بخش جداییناپذیر لوکوموتیوها، کشتیهای بخار و کارخانههای صنعتی تبدیل شدند.
- در این دوره، جیمز وات (James Watt) بهبودهایی در موتور بخار ایجاد کرد و شیر اطمینان را برای ایمنی بیشتر اصلاح کرد.
- با افزایش فشارهای کاری، شیرهای وزنهای و فنری برای تنظیم بهتر فشار توسعه یافتند.
۳. قرن ۲۰ و استانداردسازی
- در اوایل قرن ۲۰، با گسترش استفاده از بویلرها، صنایع پتروشیمی و نیروگاهها، نیاز به شیرهای اطمینان استاندارد و قابل اعتماد بیشتر شد.
- انجمنها و سازمانهای صنعتی مانند ASME (انجمن مهندسان مکانیک آمریکا)، استانداردهایی برای طراحی، ساخت و تست شیرهای اطمینان وضع کردند.
- در این دوره، فناوری شیرهای پایلوتدار (Pilot Operated Valves) توسعه یافت که دقت بیشتری داشتند.
۴. قرن ۲۱ – هوشمندسازی و تکنولوژی مدرن
- امروزه، شیرهای اطمینان با فناوری حسگرهای دیجیتال و سیستمهای کنترلی پیشرفته تجهیز شدهاند.
- در صنایع مدرن مانند نیروگاههای هستهای، هوافضا، پالایشگاهها و صنایع شیمیایی، شیرهای اطمینان با مانیتورینگ آنلاین و سیستمهای خودکار کار میکنند.
شیرهای اطمینان از یک ایده ساده در قرن ۱۷ به یکی از مهمترین تجهیزات ایمنی صنعتی تبدیل شدهاند. با پیشرفتهای فناورانه، این تجهیزات همچنان نقش کلیدی در حفظ ایمنی و جلوگیری از حوادث فاجعهبار در سیستمهای تحت فشار ایفا میکنند.
انواع مختلف شیر اطمینان - (Safety Valve)
انواع مختلف شیر اطمینان (Safety Valve) و کاربردهای آنها
شیرهای اطمینان بر اساس ساختار، عملکرد و نوع سیالی که کنترل میکنند به چندین دسته تقسیم میشوند. در ادامه، مهمترین انواع شیرهای اطمینان معرفی شدهاند:

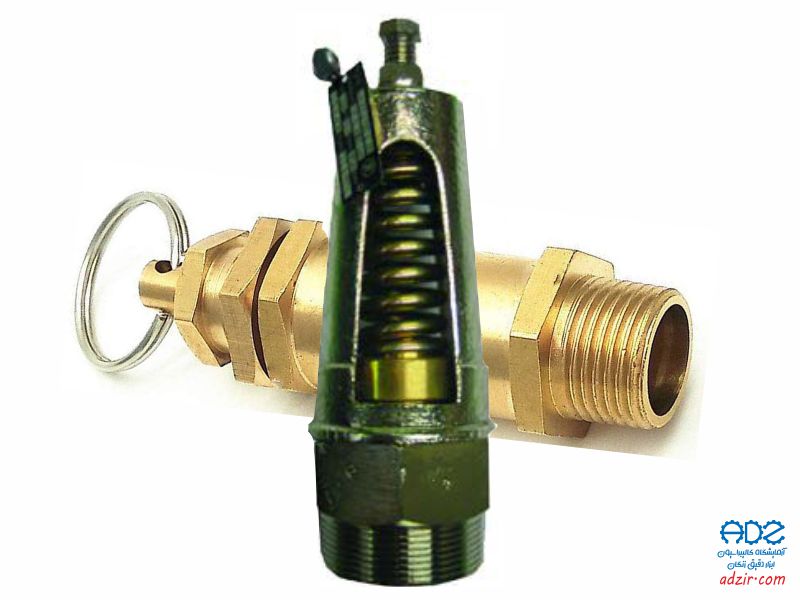

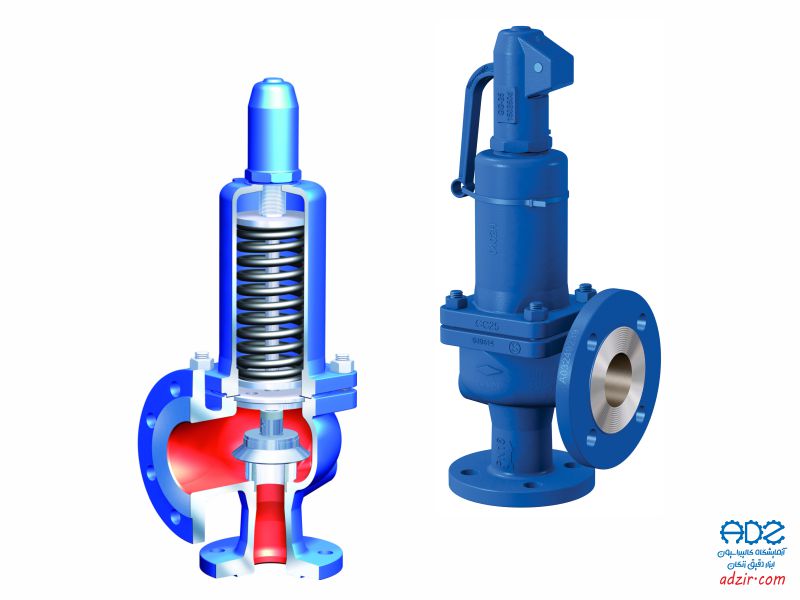

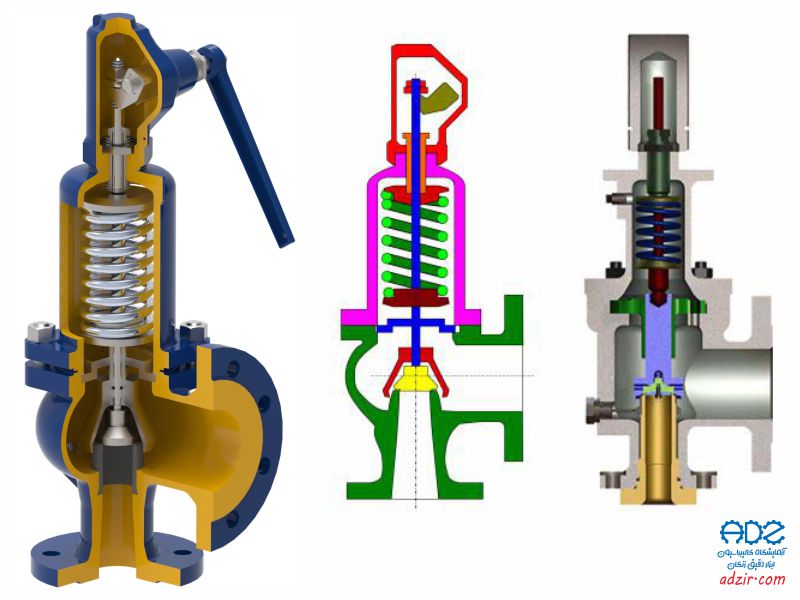

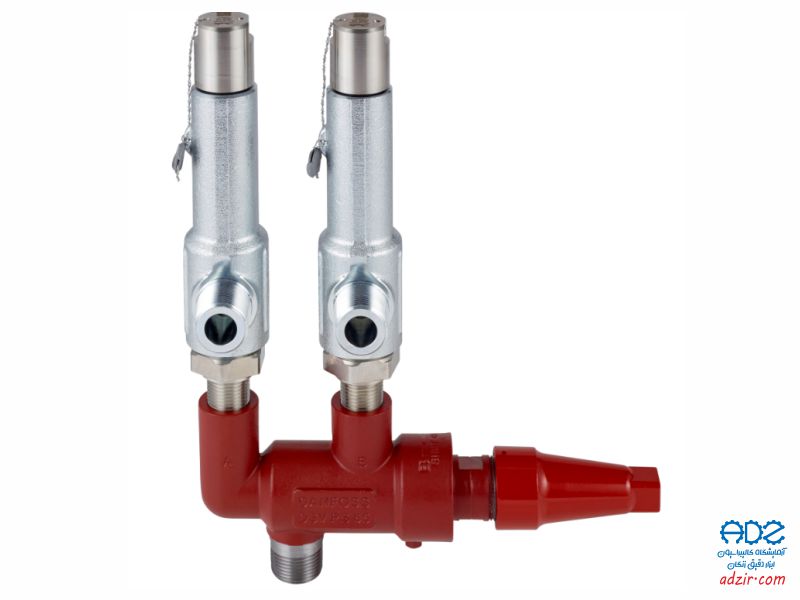

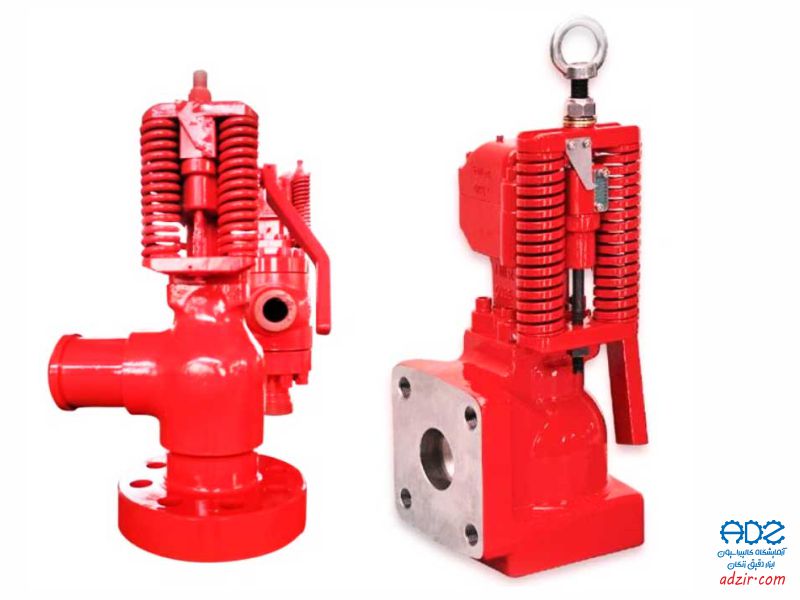

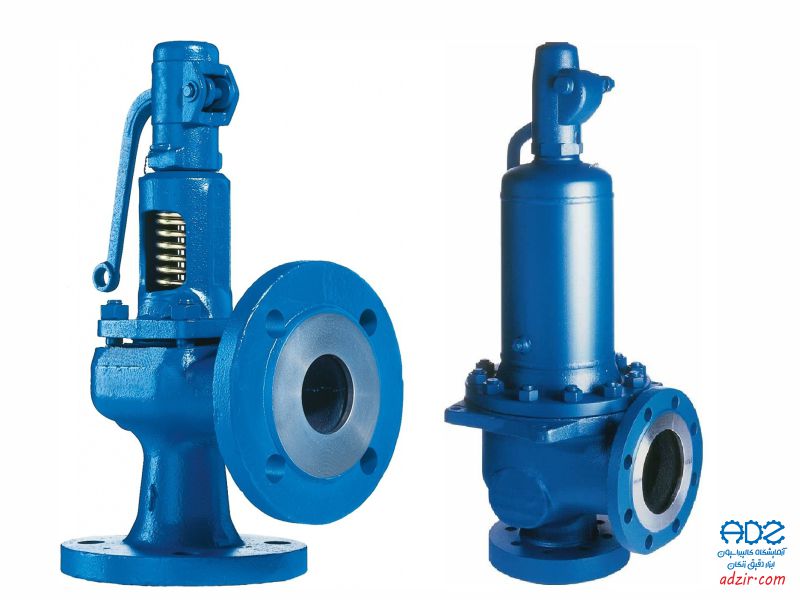

۱. شیر اطمینان فنری (Spring Loaded Safety Valve)
🔹 مکانیزم: دارای یک فنر فشرده است که در برابر فشار سیال مقاومت میکند و در صورت افزایش فشار، باز شده و سیال را تخلیه میکند.
🔹 ویژگیها:
رایجترین نوع شیر اطمینان
پاسخ سریع به تغییرات فشار
مناسب برای مایعات و گازها
🔹 کاربردها:
بویلرهای بخار
خطوط گاز و نفت
سیستمهای هیدرولیک و پنوماتیک
۲. شیر اطمینان پایلوتدار (Pilot Operated Safety Valve)
🔹 مکانیزم: شامل یک شیر اصلی و یک شیر کنترلی (پایلوت) است که فشار را به دقت تنظیم میکند.
🔹 ویژگیها:
دقت بالا در تنظیم فشار
کاهش نشتی و عملکرد پایدار
مناسب برای فشارهای بالا
🔹 کاربردها:
صنایع نفت و گاز
نیروگاههای حرارتی و هستهای
صنایع پتروشیمی
۳. شیر اطمینان وزنهای (Dead Weight Safety Valve)
🔹 مکانیزم: به جای فنر، از وزنههای تعادل برای تنظیم فشار باز شدن شیر استفاده میکند.
🔹 ویژگیها:
دقت بالا در فشارهای پایین
عملکرد بدون نیاز به انرژی خارجی
حساس به تغییرات فشار
🔹 کاربردها:
بویلرهای کمفشار
مخازن ذخیره بخار
صنایع غذایی و دارویی
۴. شیر اطمینان با عملکرد مستقیم (Direct Acting Safety Valve)
🔹 مکانیزم: به طور مستقیم و بدون واسطه، با افزایش فشار سیال باز میشود.
🔹 ویژگیها:
واکنش سریع به فشار
طراحی ساده و کمهزینه
مناسب برای سیستمهای کوچک
🔹 کاربردها:
تجهیزات کوچک گرمایشی
سیستمهای آبی و بخار
۵. شیر اطمینان دیسکی (Disk Type Safety Valve)
🔹 مکانیزم: از یک دیسک فلزی استفاده میکند که با افزایش فشار، بلند شده و مسیر خروجی را باز میکند.
🔹 ویژگیها:
عملکرد قابل اطمینان
مناسب برای مایعات و گازها
مقاوم در برابر خوردگی
🔹 کاربردها:
سیستمهای آبیاری صنعتی
صنایع شیمیایی و دارویی
۶. شیر اطمینان ترکیبی (Balanced Safety Valve)
🔹 مکانیزم: از دو یا چند سیستم کنترلی برای بهبود عملکرد و جلوگیری از تأثیرات خارجی مانند فشار برگشتی استفاده میکند.
🔹 ویژگیها:
دقت بالا در سیستمهای پیچیده
مقاوم در برابر تغییرات ناگهانی فشار
قابل استفاده در شرایط بحرانی
🔹 کاربردها:
صنایع هوافضا
نیروگاههای هستهای
پالایشگاههای نفت و گاز
🔹 شیرهای اطمینان فنری برای اغلب کاربردهای صنعتی مناسباند.
🔹 شیرهای پایلوتدار برای کنترل دقیق فشار در سیستمهای بزرگ استفاده میشوند.
🔹 شیرهای وزنهای برای فشارهای پایین و تنظیم دقیق کاربرد دارند.
🔹 شیرهای دیسکی و ترکیبی در صنایع حساس و فشارهای بالا استفاده میشوند.

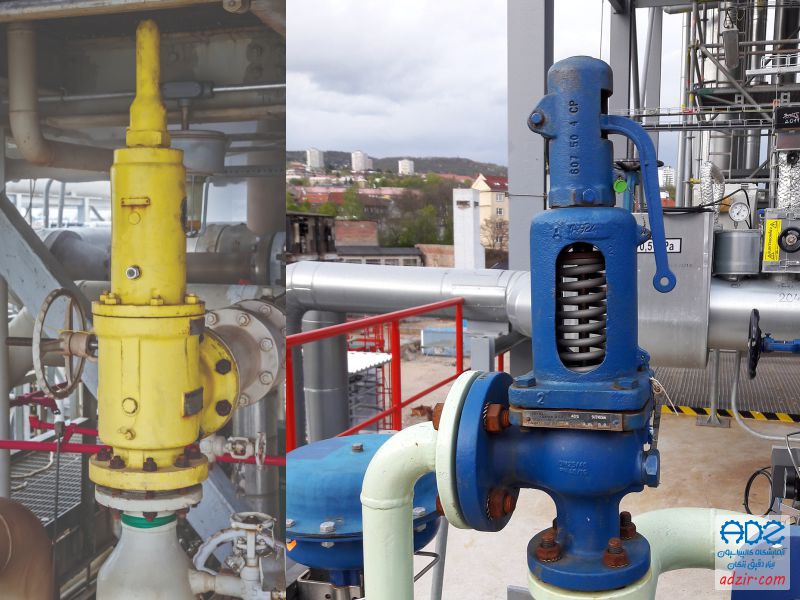

نحوه استفاده و کارکرد شیر اطمینان - (Safety Valve)
عملکرد شیر اطمینان
شیر اطمینان به عنوان یک وسیله حفاظتی در سیستمهای تحت فشار عمل میکند. وظیفه اصلی آن، جلوگیری از افزایش بیش از حد فشار است که ممکن است منجر به آسیب به تجهیزات، نشتی یا حتی انفجار شود.
🔹 مکانیزم کارکرد:
- وقتی فشار سیال (مایع یا گاز) در یک سیستم از حد مجاز فراتر رود، شیر اطمینان به طور خودکار باز میشود.
- این افزایش فشار میتواند ناشی از خرابی تجهیزات، افزایش دما یا اختلال در سیستم کنترلی باشد.
- با باز شدن شیر، مقداری از سیال تخلیه میشود تا فشار سیستم به سطح ایمن بازگردد.
- پس از کاهش فشار به مقدار تنظیمشده، شیر بهطور خودکار بسته میشود.
۲. نحوه استفاده از شیر اطمینان
انتخاب شیر مناسب: ابتدا باید بر اساس نوع سیال، محدوده فشار و شرایط کاری، شیر مناسب انتخاب شود.
نصب صحیح:
- باید در نقطهای مناسب از سیستم که بیشترین احتمال افزایش فشار دارد، نصب شود.
- جهت نصب باید مطابق فلش روی بدنه شیر باشد.
- در برخی موارد، لوله تخلیه برای هدایت سیال خروجی به محل ایمن نصب میشود.
تنظیم فشار باز شدن: مقدار فشاری که شیر در آن باز میشود، باید بر اساس حداکثر فشار کاری سیستم و استانداردهای ایمنی تنظیم گردد.
بازرسی و نگهداری: - بررسی دورهای برای عدم نشتی، سلامت فنر و دیافراگم ضروری است.
- در صنایع حساس، تستهای دورهای برای اطمینان از عملکرد صحیح انجام میشود.
۳. عوامل مؤثر در عملکرد شیر اطمینان
نوع سیال: مایعات، گازها و بخارات، هرکدام نیاز به طراحی خاصی دارند.
دما و فشار کاری: دماهای بالا یا محیطهای خورنده بر طول عمر شیر تأثیر میگذارند.
تأثیر فشار برگشتی: در برخی سیستمها، فشار برگشتی ممکن است بر عملکرد شیر تأثیر بگذارد، که در این موارد از شیرهای بالانس شده (Balanced Safety Valves) استفاده میشود.
مقایسه انواع شیر اطمینان - (Safety Valve)
مقایسه انواع شیر اطمینان (Safety Valve)
شیرهای اطمینان انواع مختلفی دارند که بر اساس مکانیزم عملکرد، دقت، کاربرد و هزینه با یکدیگر تفاوت دارند. در ادامه، مقایسهای بین رایجترین انواع آنها ارائه شده است:
۱. شیر اطمینان فنری (Spring Loaded Safety Valve)
این نوع از یک فنر فشرده استفاده میکند که با افزایش فشار، فشرده شده و اجازه خروج سیال را میدهد. پس از کاهش فشار، فنر مجدداً شیر را میبندد.
مزایا:
- طراحی ساده و مقرونبهصرفه
- واکنش سریع به افزایش فشار
- مناسب برای طیف گستردهای از صنایع
معایب:
- ممکن است در طول زمان دقت آن کاهش یابد (به دلیل خستگی فنر)
- در فشارهای بالا عملکرد دقیق کمتری دارد
کاربردها: بویلرهای بخار، سیستمهای هیدرولیک، صنایع نفت و گاز
۲. شیر اطمینان پایلوتدار (Pilot Operated Safety Valve)
این نوع شامل یک شیر کمکی (پایلوت) است که فشار را بهصورت دقیق کنترل کرده و به شیر اصلی فرمان باز شدن میدهد.
مزایا:
- دقت و پایداری بالاتر نسبت به شیرهای فنری
- میزان نشتی کمتر
- مناسب برای فشارهای بالا
معایب:
- طراحی پیچیدهتر و نیاز به نگهداری بیشتر
- هزینه بالاتر نسبت به شیرهای ساده
کاربردها: نیروگاهها، پالایشگاهها، صنایع پتروشیمی
۳. شیر اطمینان وزنهای (Dead Weight Safety Valve)
در این نوع، فشار با استفاده از وزنههای مکانیکی کنترل میشود. وقتی فشار افزایش مییابد، وزنه اجازه تخلیه سیال را میدهد.
مزایا:
- دقت بالا در فشارهای کم
- عملکرد پایدار بدون نیاز به انرژی خارجی
معایب:
- برای فشارهای بالا مناسب نیست
- اندازه و وزن بیشتری نسبت به سایر شیرها دارد
کاربردها: بویلرهای کمفشار، مخازن ذخیره بخار
۴. شیر اطمینان دیسکی (Disk Type Safety Valve)
در این نوع، یک دیسک فلزی در برابر فشار قرار دارد که با افزایش فشار از نشیمنگاه خود بلند شده و اجازه خروج سیال را میدهد.
مزایا:
- مقاوم در برابر خوردگی
- عملکرد پایدار در فشارهای متوسط و بالا
معایب:
- نیاز به بررسی و تعمیرات دورهای دارد
کاربردها: صنایع شیمیایی، سیستمهای مایعات تحت فشار
۵. شیر اطمینان ترکیبی (Balanced Safety Valve)
این نوع شیر از چندین مکانیزم کنترلی برای بهبود عملکرد استفاده میکند و اثرات فشار برگشتی را کاهش میدهد.
مزایا:
- دقت بالا در شرایط پیچیده
- عملکرد پایدار در فشارهای بسیار بالا
معایب:
- طراحی پیچیده و هزینه بالاتر
کاربردها: صنایع هستهای، پالایشگاهها، سیستمهای فشار بالا
۶. شیر اطمینان مستقیم (Direct Acting Safety Valve)
این نوع مستقیماً و بدون واسطه، با افزایش فشار باز میشود.
مزایا:
- واکنش سریع به فشار
- طراحی ساده و ارزان
معایب:
- مناسب برای فشارهای بالا نیست
- کنترل فشار آن دقت کمتری نسبت به مدلهای پیشرفته دارد
کاربردها: سیستمهای گرمایشی کوچک، تجهیزات آب و بخار
بررسی صحت عملکرد شیر اطمینان - (Safety Valve)
شیر اطمینان نقش حیاتی در حفاظت از تجهیزات تحت فشار دارد، بنابراین بررسی صحت عملکرد آن بهصورت دورهای و دقیق ضروری است. این بررسی شامل تستهای فنی و روشهای استاندارد برای اطمینان از کارکرد صحیح شیر است.
۱. روشهای بررسی صحت عملکرد شیر اطمینان
۱.۱ بررسی چشمی (Visual Inspection)
مشاهده علائم نشتی، خوردگی یا تغییر رنگ
بررسی سلامت بدنه، فنر و قطعات داخلی
اطمینان از عدم وجود رسوب، زنگزدگی یا ترک در قسمتهای حساس
۱.۲ تست عملکرد (Functional Test)
تست باز شدن (Pop Test):
- فشار سیستم بهآرامی افزایش داده میشود تا بررسی شود که آیا شیر در فشار تنظیمشده باز میشود یا خیر.
- اگر شیر در فشار نامناسبی باز یا بسته شود، نیاز به تنظیم مجدد دارد.
بررسی نشتی (Leak Test):
- پس از بسته شدن، نباید نشتی در اطراف شیر مشاهده شود.
- برای اطمینان بیشتر، میتوان از گاز نیتروژن یا آب صابون برای مشاهده نشتی استفاده کرد.
۱.۳ تست فشار (Pressure Test) تست هیدرواستاتیک و پنوماتیک
تست هیدرواستاتیک:
- شیر را در معرض فشار بالاتر از مقدار نامی قرار میدهند و بررسی میکنند که آیا در شرایط اضطراری عملکرد صحیح دارد یا خیر.
- معمولاً با آب انجام میشود تا از ایمنی سیستم اطمینان حاصل شود.
تست پنوماتیک:
- برای بررسی نشتی در سیستمهایی که تحت گازهای فشرده کار میکنند.
- در این روش از هوا، نیتروژن یا سایر گازهای بیاثر استفاده میشود.
۱.۴ تست عملکرد با بارگذاری وزنه یا فنر (Spring & Dead Weight Testing)
- در شیرهای فنری، بررسی میشود که آیا فنر هنوز قادر به اعمال فشار مناسب است یا خیر.
- در شیرهای وزنهای، بررسی میشود که آیا وزنهها در جای درست قرار دارند و دقت کافی دارند یا نه.
۲. ابزارهای مورد استفاده در تست و بازرسی شیر اطمینان
🔹 گیجهای فشار (Pressure Gauges): برای اندازهگیری دقیق فشار در هنگام باز شدن شیر
🔹 دستگاه تست شیر اطمینان (Safety Valve Test Bench): برای شبیهسازی شرایط کاری و بررسی عملکرد
🔹 دوربین حرارتی: برای بررسی تغییرات دما و نشتی غیرقابل مشاهده
🔹 مایع نشتییاب (Leak Detection Fluid): برای تشخیص نشتیهای ریز
۳. استانداردهای معتبر برای تست و بازرسی شیر اطمینان
ASME PTC 25 روشهای تست عملکرد شیرهای اطمینان
API 527 استاندارد تست نشتی شیرهای اطمینان
ISO 4126 استاندارد بینالمللی ایمنی شیرهای فشار
۴. دورههای بازرسی و نگهداری
بررسیهای چشمی: هر ۳ تا ۶ ماه یکبار
تستهای عملکردی: سالانه یا هر ۲ سال (بسته به شرایط کاری)
تعمیر و تنظیم مجدد: در صورت عملکرد نامناسب یا پس از هر حادثه افزایش فشار شدید
حداکثر خطای مجاز شیر اطمینان - (Safety Valve)
حداکثر خطای مجاز در عملکرد شیرهای اطمینان طبق استانداردهای بینالمللی مشخص شده است. این مقدار نشاندهنده میزان انحراف قابل قبول از فشار تنظیمشده است که معمولاً بر اساس فشار نامی (Set Pressure) بیان میشود.
۱. محدوده خطای مجاز طبق استاندارد ASME & API
استانداردهای ASME (American Society of Mechanical Engineers) و API (American Petroleum Institute) مقادیر خطای مجاز را برای انواع مختلف شیرهای اطمینان مشخص کردهاند:
🔹 خطای مجاز فشار تنظیمی (Set Pressure Tolerance):
- برای فشارهای کمتر از 3 بار (45 psi): ±10%
- برای فشارهای بین 3 تا 70 بار (45-1000 psi): ±5%
- برای فشارهای بیشتر از 70 بار (1000 psi): ±3%
🔹 خطای مجاز فشار باز شدن (Opening Pressure Error):
- حداکثر ±3% از مقدار تنظیمشده برای فشارهای بالا
- در برخی موارد برای سیستمهای کمفشار، ممکن است به ±5% برسد
🔹 حداکثر نشتی مجاز پس از بسته شدن:
- طبق استاندارد API 527، نشتی پس از بسته شدن شیر باید حداقل باشد یا کاملاً صفر باشد.
- در فشارهای بالا، نشتی بسیار ناچیز در حد چند میلیلیتر در دقیقه قابل قبول است.

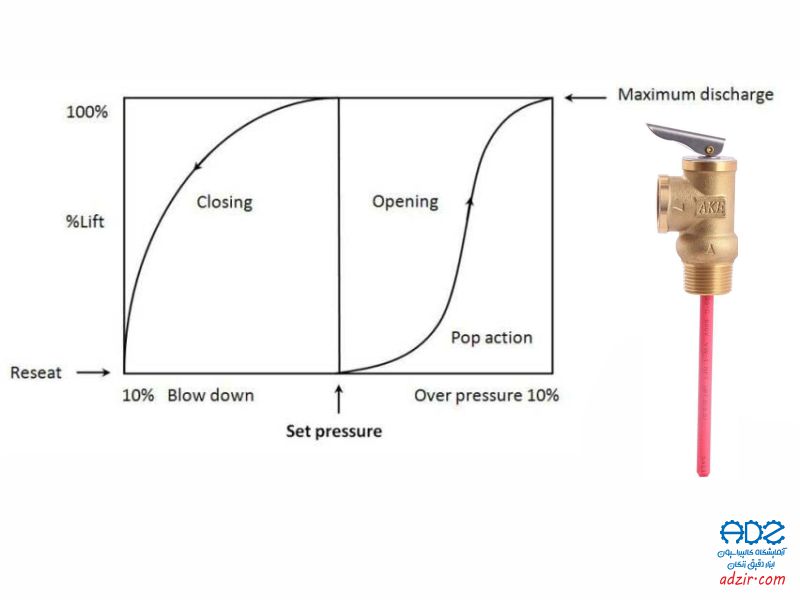

🔹 تفاوت فشار باز و بسته شدن (Blowdown Pressure):
- برای شیرهای بخار و گاز: ۵ تا ۱۰ درصد زیر فشار باز شدن
- برای مایعات: حدود ۲۰ درصد زیر فشار باز شدن
۲. تأثیرات خطای زیاد در شیر اطمینان
اگر خطای عملکردی شیر اطمینان از حد مجاز فراتر رود، ممکن است مشکلات زیر ایجاد شود:
باز شدن زودهنگام یا دیرهنگام شیر، که میتواند باعث خرابی تجهیزات شود.
افزایش فشار ناایمن در سیستم، که ممکن است خطر انفجار یا آسیب جدی را به همراه داشته باشد.
نشتی بیش از حد پس از بسته شدن، که میتواند منجر به هدررفت سیال و کاهش بهرهوری شود.
۳. چگونه خطای عملکرد را کاهش دهیم؟
کالیبراسیون و تست دورهای: بررسی فشار باز شدن و بسته شدن با تستهای استاندارد
انتخاب مناسب شیر اطمینان: رعایت استانداردهای ASME، API و ISO در انتخاب و تنظیم شیر
نگهداری و تنظیم مجدد: تعویض قطعات فرسوده، بررسی سلامت فنرها و بررسی نشتی
خطای مجاز در فشار عملکرد شیر اطمینان معمولاً بین ±3% تا ±10% بسته به فشار سیستم و استاندارد مورد استفاده متغیر است. رعایت این محدوده برای ایمنی سیستمهای تحت فشار ضروری است.
نکات ایمنی کار با شیر اطمینان - (Safety Valve)
نکات ایمنی کار با شیر اطمینان (Safety Valve Safety Guidelines)
شیر اطمینان نقش کلیدی در حفاظت از تجهیزات و جلوگیری از افزایش فشار غیرمجاز دارد. رعایت نکات ایمنی هنگام نصب، تنظیم، تست و نگهداری این شیرها بسیار ضروری است تا از نشتی، خرابی تجهیزات و حوادث ناگوار جلوگیری شود.
۱. نکات ایمنی هنگام نصب شیر اطمینان
انتخاب محل مناسب:
- شیر باید در نزدیکترین نقطه به منبع فشار بالا نصب شود.
- مسیر خروجی باید کاملاً باز باشد و از انسداد یا گرفتگی مسیر تخلیه جلوگیری شود.
رعایت جهت جریان:
- جهت ورودی و خروجی شیر باید طبق دستورالعمل سازنده باشد.
- نصب اشتباه میتواند باعث عدم عملکرد صحیح شیر شود.
استفاده از تجهیزات محافظتی:
- حتماً از دستکش، عینک ایمنی و لباس مناسب هنگام نصب استفاده کنید.
- برای جلوگیری از نشت ناگهانی سیال، از شیرهای ایزولهکننده قبل از شیر اطمینان استفاده کنید.
کاهش ارتعاش و تنش مکانیکی:
- اطمینان حاصل کنید که اتصالات و پایههای شیر مستحکم هستند تا از لرزش بیش از حد جلوگیری شود.
۲. نکات ایمنی هنگام تست و تنظیم شیر اطمینان
بررسی فشار تست:
- فشار تنظیمی شیر باید مطابق با استانداردهای ایمنی سیستم باشد.
- در حین تست، سیستم باید تحت کنترل کامل و در شرایط ایمن قرار داشته باشد.
استفاده از ابزارهای دقیق:
- از گیجهای فشار کالیبرهشده برای اندازهگیری فشار باز شدن و نشتی استفاده کنید.
اطمینان از عدم وجود افراد غیرضروری در محل تست:
- هنگام انجام تست عملکردی، افراد غیرمرتبط نباید در نزدیکی شیر حضور داشته باشند.
استفاده از گیرههای ایمنی در تستهای فشار بالا:
- برای جلوگیری از پرت شدن قطعات در صورت خرابی ناگهانی، از محافظهای ایمنی در اطراف شیر استفاده کنید.
۳. نکات ایمنی هنگام نگهداری و تعمیر شیر اطمینان
خاموش کردن و تخلیه کامل سیستم قبل از تعمیر:
- قبل از باز کردن شیر، سیستم باید کاملاً از فشار تخلیه شود تا از انفجار یا خروج ناگهانی سیال جلوگیری شود.
بررسی و تعویض قطعات فرسوده:
- فنرها، واشرها و دیسکهای داخلی را دورهای بررسی و در صورت لزوم تعویض کنید.
- از قطعات اصلی و استاندارد برای تعویض استفاده کنید تا عملکرد صحیح تضمین شود.
پیشگیری از ورود آلودگی و رسوبات:
- مسیر ورودی و خروجی شیر باید تمیز نگه داشته شود تا از انسداد یا کاهش عملکرد جلوگیری شود.
- در محیطهای دارای ذرات معلق و گرد و غبار، استفاده از فیلترهای محافظ توصیه میشود.
بررسی عملکرد بعد از تعمیر:
- پس از هر تعمیر یا تنظیم، شیر باید مجدداً تست و تأیید شود که به درستی کار میکند.
۴. نکات ایمنی در هنگام بهرهبرداری از شیر اطمینان
عدم دستکاری تنظیمات شیر:
- تنظیمات شیر اطمینان فقط باید توسط افراد متخصص و بر اساس استانداردهای سیستم تغییر داده شود.
بازرسی و سرویس دورهای:
- شیر اطمینان باید بهطور منظم بررسی و تست عملکرد شود تا از عملکرد صحیح آن اطمینان حاصل شود.
- توصیه میشود که تستها حداقل سالانه یا بر اساس دستورالعمل سازنده انجام شوند.
واکنش سریع در صورت مشاهده نشتی یا خرابی:
- در صورت مشاهده نشتی یا عملکرد نادرست، باید بلافاصله سیستم را متوقف کرده و تعمیرات لازم انجام شود.
عدم استفاده از شیر اطمینان بهعنوان وسیله قطع و وصل جریان:
- این شیر فقط برای کنترل فشار ایمنی طراحی شده است و نباید بهعنوان یک شیر کنترل جریان مورد استفاده قرار گیرد.
۵. استانداردهای ایمنی مرتبط با شیر اطمینان
ASME Section VIII: استانداردهای طراحی و عملکردی برای شیرهای اطمینان در سیستمهای فشار بالا
API 520, 526, 527: استانداردهای انتخاب، طراحی، تست و نشتی شیرهای اطمینان
ISO 4126: استاندارد بینالمللی برای عملکرد و ایمنی شیرهای فشار
قسمتهای تشکیل دهنده شیر اطمینان - (Safety Valve)

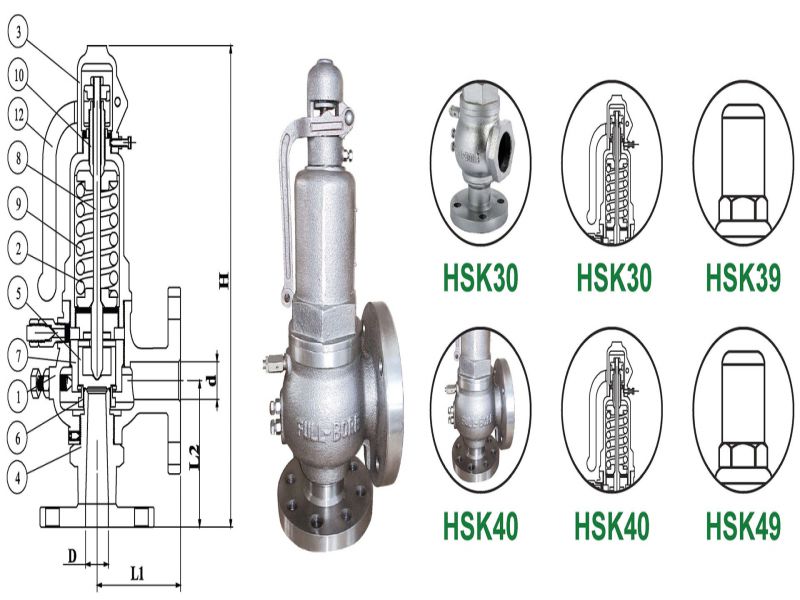

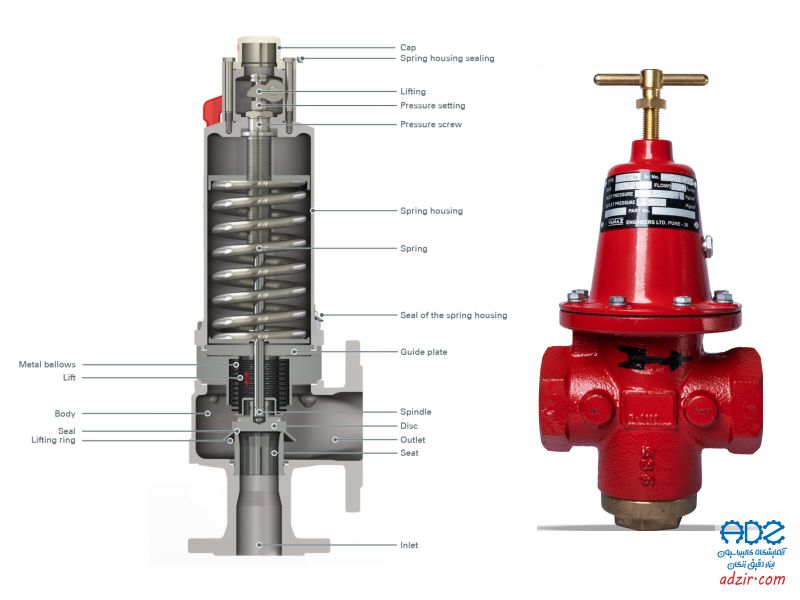

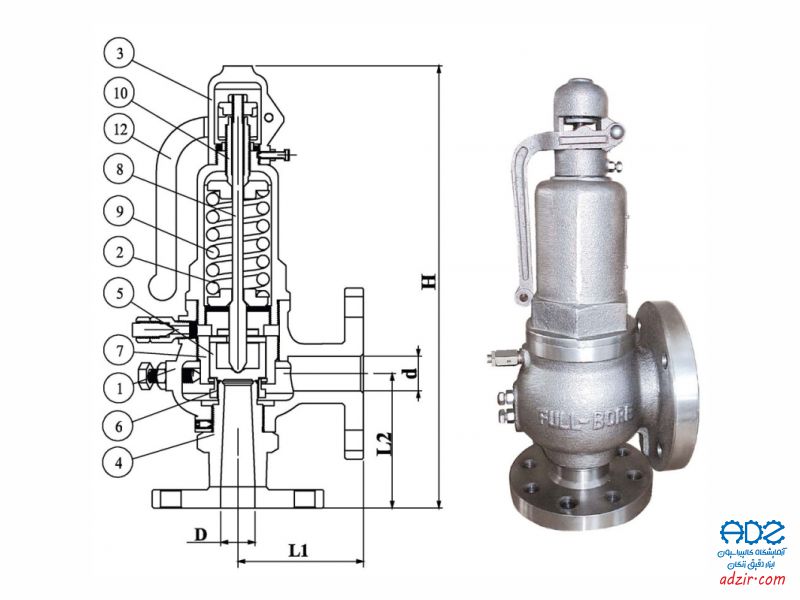

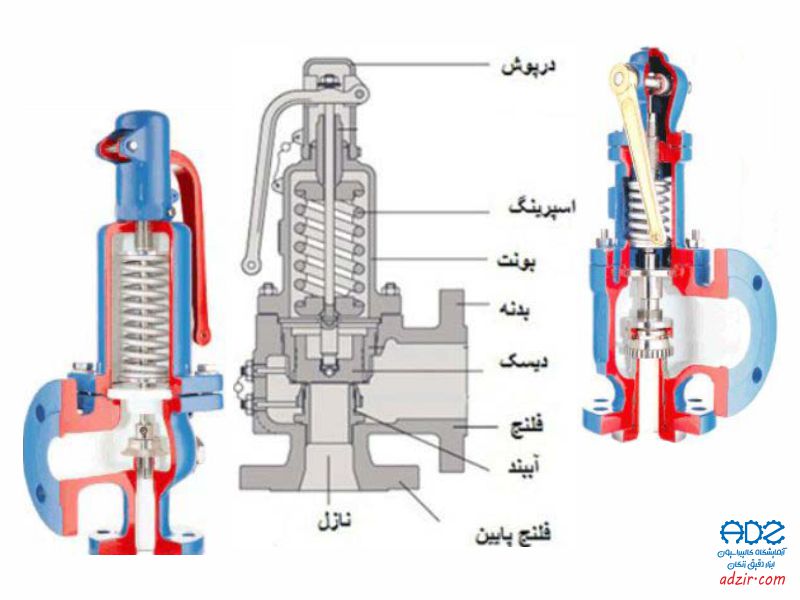

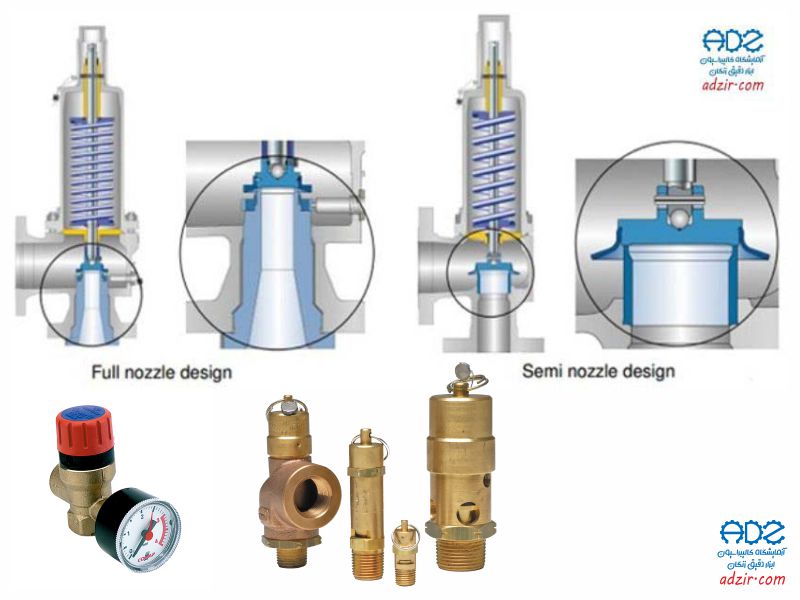

قسمتهای تشکیلدهنده شیر اطمینان (Safety Valve Components)
شیر اطمینان از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح آن دارند. این اجزا باید بهطور دقیق طراحی و ساخته شوند تا شیر بتواند در شرایط افزایش فشار ناگهانی، به درستی عمل کرده و از تجهیزات محافظت کند.
۱. اجزای اصلی شیر اطمینان
۱.۱ بدنه (Body)
- ساختار اصلی شیر که تمامی اجزا را در خود جای داده و مسیر ورود و خروج سیال را فراهم میکند.
- معمولاً از فولاد ضدزنگ، چدن، برنج یا آلیاژهای مقاوم در برابر خوردگی ساخته میشود.
۱.۲ ورودی و خروجی (Inlet & Outlet Ports)
- ورودی شیر به سیستم تحت فشار متصل میشود و خروجی آن مسیر تخلیه سیال را فراهم میکند.
- در برخی مدلها، مسیر خروجی به خط تخلیه ایمن هدایت میشود.
۱.۳ دیسک (Disc) یا پلاگ (Plug)
- قسمتی که روی نشیمنگاه (Seat) قرار میگیرد و ورود سیال را مسدود میکند.
- هنگام افزایش فشار، از جای خود بلند شده و اجازه خروج سیال را میدهد.
۱.۴ نشیمنگاه (Seat)
- محل نشستن دیسک که بسته بودن کامل شیر را تضمین میکند.
- از جنس فلزات سخت یا مواد مقاوم در برابر سایش ساخته میشود تا در برابر فشار و دماهای بالا مقاوم باشد.
۱.۵ فنر (Spring) یا وزنه (Weight) تنظیم فشار
- در شیرهای فنری، نیروی بسته شدن دیسک را تأمین میکند و فشار باز شدن را تعیین میکند.
- در شیرهای وزنهای، یک وزنه تعادل جایگزین فنر شده و با نیروی وزن خود دیسک را بسته نگه میدارد.
۱.۶ تنظیمکننده فشار (Adjusting Screw)
- برای تنظیم مقدار فشار باز شدن شیر استفاده میشود.
- معمولاً در قسمت بالای شیر قرار دارد و به فنر یا مکانیزم تنظیم فشار متصل است.
۱.۷ کلاهک (Bonnet) یا پوشش فوقانی
- پوشش خارجی که مکانیزم داخلی شیر، از جمله فنر و تنظیمکننده فشار را در بر میگیرد.
- در برخی مدلها، دارای یک دریچه جهت دستیابی به قطعات داخلی برای تعمیر و تنظیم است.

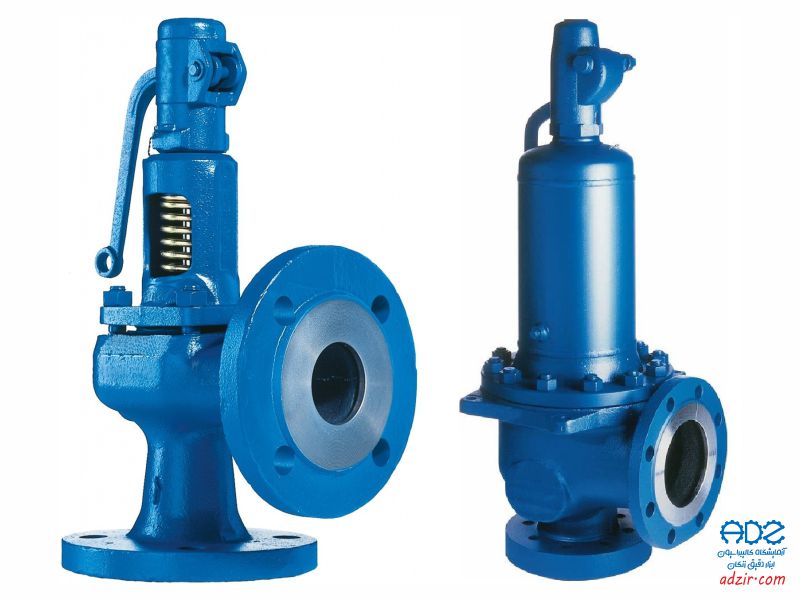

۱.۸ مکانیسم راهاندازی دستی (Manual Lever) (در برخی مدلها)
- در بعضی از شیرهای اطمینان، یک اهرم دستی برای آزمایش عملکرد شیر وجود دارد.
- این اهرم اجازه میدهد که شیر بهصورت دستی باز شود و از عملکرد آن اطمینان حاصل شود.
۲. اجزای فرعی (وابسته به طراحی شیر)
🔸 ۲.۱ دیافراگم (Diaphragm) در برخی مدلها
- برای جلوگیری از ورود سیال به محفظه فنر و افزایش طول عمر فنر استفاده میشود.
🔸 ۲.۲ سیستم دمپر (Damper System) در برخی مدلهای خاص
- برای کاهش ارتعاشات و جلوگیری از نوسانات ناخواسته در فشارهای بالا طراحی شده است.
🔸 ۲.۳ شیرهای کمکی یا تخلیه (Auxiliary or Drain Valves)
- در برخی سیستمها، برای خروج سیالات تجمعیافته و جلوگیری از ایجاد رسوبات استفاده میشوند.
شرکت های سازنده شیر اطمینان - (Safety Valve)
شیرهای اطمینان (Safety Valves) نقش حیاتی در ایمنی سیستمهای تحت فشار دارند و توسط شرکتهای مختلفی در سراسر جهان تولید میشوند.در ادامه، تعدادی از تولیدکنندگان برجسته این تجهیزات معرفی میشوند: تولیدکنندگان بینالمللی:
- LESER: شرکت آلمانی LESER از سال ۱۸۱۸ فعالیت خود را آغاز کرده و از سال ۱۹۵۷ به تولید شیرهای اطمینان پرداخته است. این شرکت با بهرهگیری از تجهیزات مدرن و دانش فنی پیشرفته، به یکی از بزرگترین تولیدکنندگان شیر اطمینان در جهان تبدیل شده است.
- ABA BEUL GmbH: شرکت آلمانی از سال ۱۸۹۵ در زمینه تولید انواع شیرآلات صنعتی، از جمله شیرهای اطمینان، فعالیت میکند و محصولات با کیفیت بالایی ارائه میدهدتولیدکنندگان داخلی:
- شرکت کارا تدبیر ایرسا: شرکت در زمینه ساخت، بازسازی، تست و کالیبراسیون شیرهای اطمینان فشار فعالیت دارد و همچنین تأمینکننده شیرهای اطمینان و قطعات یدکی از برندهای معتبر اروپایی و آمریکایی است.
- شرکت تدبیر فرآیند ویرا: تنها تولیدکننده شیرهای اطمینان در ایران، این شرکت در طراحی و ساخت انواع شیرهای اطمینان برای صنایع نفت، گاز و پتروشیمی فعالیت میکند.
- پترو آرتان پارت: شرکت با تکیه بر تجربه و تخصص در زمینه تولید تجهیزات صنعتی، شیرهای اطمینان با کیفیت بالا تولید میکند که در صنایع مختلف از جمله نفت و گاز، پتروشیمی و نیروگاهها مورد استفاده قرار میگیرد.citeturn0search8 نتخاب تولیدکننده مناسب بستگی به نیازهای خاص صنعت و کاربرد مورد نظر دارد.توصیه میشود با بررسی مشخصات فنی و استانداردهای هر محصول، تصمیمگیری نمایید.
نکات مهم هنگام خرید شیر اطمینان - (Safety Valve)
هنگام خرید شیر اطمینان (Safety Valve) باید به نکات زیر توجه کنید تا از عملکرد صحیح و ایمنی آن در سیستمهای تحت فشار اطمینان حاصل شود:
مشخصات فنی و استانداردها
- اطمینان حاصل کنید که شیر اطمینان مطابق با استانداردهای معتبر مانند API 526, ASME Section VIII, ISO 4126 و DIN 3320 ساخته شده باشد.
- جنس بدنه و قطعات داخلی باید متناسب با نوع سیال (مایعات، گازها یا بخار) و شرایط عملیاتی (دمای بالا، مواد خورنده) باشد.
- دقت کنید که سایز ورودی و خروجی شیر متناسب با سیستم شما باشد.
فشار تنظیمی (Set Pressure) و فشار کاری (Operating Pressure)
- فشار تنظیمی شیر اطمینان باید کمی بالاتر از فشار کاری سیستم باشد اما نباید از حداکثر فشار مجاز سیستم تجاوز کند.
- بهتر است محدوده فشار تخلیه (Overpressure Limit) را بررسی کنید تا در شرایط اضطراری، شیر بتواند فشار اضافی را به درستی تخلیه کند.
نوع شیر اطمینان
- Spring Loaded Safety Valve: مناسب برای بسیاری از کاربردهای عمومی در سیستمهای بخار، هوا، گاز و مایعات.
- Pilot Operated Safety Valve: برای سیستمهایی با فشار بالا و ظرفیت زیاد.
- Thermal Relief Valve: برای جلوگیری از افزایش فشار ناشی از دمای بالا در خطوط بسته.
جنس و متریال ساخت
انتخاب جنس مناسب بستگی به نوع سیال و شرایط عملیاتی دارد:
- فولاد ضد زنگ (Stainless Steel 316/304): مقاوم در برابر خوردگی و مناسب برای صنایع شیمیایی و غذایی.
- چدن (Cast Iron): مناسب برای سیستمهای با فشار و دمای متوسط.

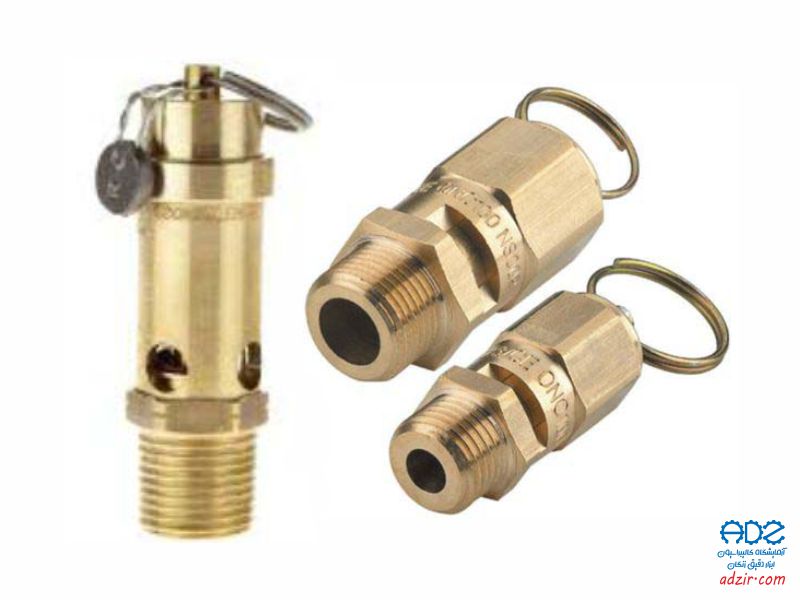

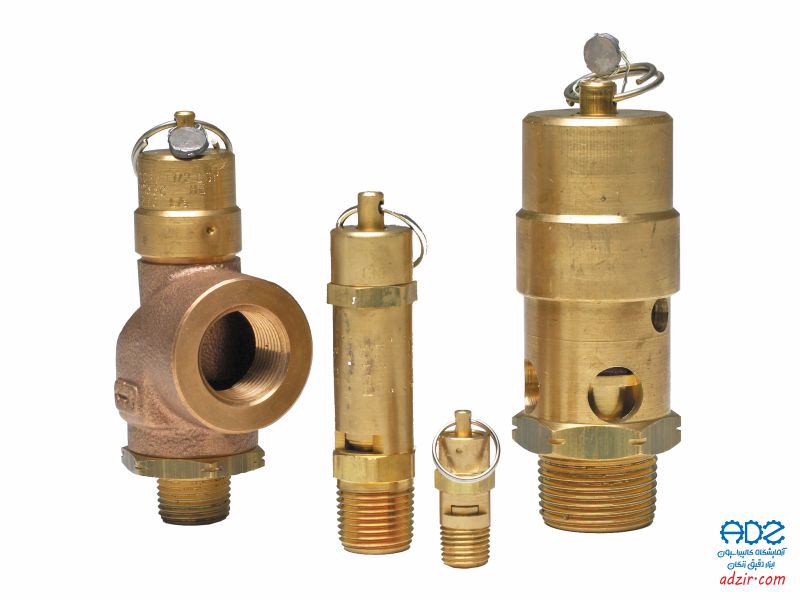

- برنج (Brass): برای کاربردهای کمفشار مانند سیستمهای آبی و هوای فشرده.
دمای کاری (Operating Temperature)
شیر باید در بازه دمایی مناسب برای سیستم شما کار کند. برای دماهای بالا، استفاده از متریال مقاوم در برابر حرارت (مانند Inconel یا Hastelloy) ضروری است.
ظرفیت تخلیه (Discharge Capacity)
- باید ظرفیت تخلیه شیر (Kg/hr یا SCFM) متناسب با حجم سیستم باشد تا بتواند فشار اضافی را بهموقع تخلیه کند.
- معمولاً این مقدار از طریق محاسبات Relief Rate در طراحی سیستم مشخص میشود.
تست و تأییدیهها
- شیر اطمینان باید قبل از نصب، تست و کالیبره شود تا از عملکرد صحیح آن مطمئن شوید.
- بررسی کنید که محصول دارای گواهینامههای کیفی معتبر از مراجع تأیید شده باشد.
برند و تولیدکننده معتبر
- برندهای معتبر مانند LESER, Farris, Crosby, Dresser, Consolidated و تولیدکنندگان داخلی دارای استاندارد، محصولات باکیفیتی ارائه میدهند.
قابلیت تنظیم و تعمیرپذیری
- برخی از شیرهای اطمینان قابلیت تنظیم فشار باز شدن را دارند که باعث انعطافپذیری بیشتر در سیستم میشود.
- بررسی کنید که قطعات یدکی آن به راحتی در دسترس باشد تا در صورت خرابی یا نیاز به تعمیر، هزینهها کاهش یابد.
استاندارد ساخت و کلاس بندی شیر اطمینان - (Safety Valve)
استانداردها و کلاسبندی شیر اطمینان (Safety Valve)
شیرهای اطمینان باید مطابق با استانداردهای بینالمللی طراحی، ساخته و تست شوند تا عملکرد ایمن و مطمئنی داشته باشند. در ادامه مهمترین استانداردهای ساخت و کلاسبندی این تجهیزات بررسی میشود:
استانداردهای ساخت شیر اطمینان
چندین استاندارد معتبر برای طراحی، ساخت، تست و انتخاب شیرهای اطمینان در صنایع مختلف وجود دارد:
الف) استانداردهای بینالمللی
- ASME Section VIII (American Society of Mechanical Engineers)
- این استاندارد برای دیگهای بخار و مخازن تحت فشار استفاده میشود.
- حداقل ظرفیت تخلیه، فشار باز شدن و فشار بسته شدن را تعیین میکند.
- دستهبندی شیرها به صورت Full Lift و Modulating را مشخص میکند.
- API 526 (American Petroleum Institute)
- برای شیرهای اطمینان مورد استفاده در صنایع نفت، گاز و پتروشیمی تدوین شده است.
- مشخصات مکانیکی و ابعادی شیرهای اطمینان را بر اساس فشار و دبی تخلیه تعیین میکند.
- شامل سایزبندی استاندارد ورودی و خروجی شیرهای اطمینان است.
- ISO 4126 (International Organization for Standardization)
- یک استاندارد جامع برای شیرهای ایمنی در تمامی صنایع است.
- شامل روشهای تست، طراحی و نوع عملکرد شیرها در شرایط مختلف میشود.
- DIN 3320 (Deutsches Institut für Normung – Germany)
- استاندارد آلمانی که طراحی و تست شیرهای اطمینان را مشخص میکند.
- معمولاً در کشورهای اروپایی استفاده میشود.
کلاسبندی شیرهای اطمینان بر اساس فشار کاری
شیرهای اطمینان بر اساس فشار کاری و نوع طراحی در کلاسهای مختلف قرار میگیرند. این کلاسبندی مطابق با استاندارد ASME B16.34 و API 526 انجام میشود.
کلاس فشاری | حداکثر فشار کاری (PSI) | کاربرد |
Class 150 | تا 285 PSI (19.6 بار) | سیستمهای کمفشار مانند آب و بخار |
Class 300 | تا 740 PSI (51 بار) | خطوط گاز و بخار |
Class 600 | تا 1480 PSI (102 بار) | صنایع نفت و گاز |
Class 900 | تا 2220 PSI (153 بار) | سیستمهای تحت فشار بالا |
Class 1500 | تا 3705 PSI (255 بار) | پالایشگاهها و صنایع پتروشیمی |
Class 2500 | تا 6170 PSI (425 بار) | نیروگاههای حرارتی و صنایع سنگین |
توجه:
- مقدار فشار مجاز هر کلاس به دمای کاری بستگی دارد و در دماهای بالاتر، تحمل فشار کاهش مییابد.
- انتخاب کلاس مناسب باید بر اساس فشار طراحی سیستم انجام شود تا ایمنی و کارایی بهینه داشته باشد.
کلاسبندی شیر اطمینان بر اساس عملکرد
شیرهای اطمینان بر اساس نحوه عملکرد و تنظیم فشار در دستههای زیر قرار میگیرند:
- Spring Loaded Safety Valve (فشاری فنری)
- رایجترین نوع شیرهای اطمینان که برای اکثر سیالات (مایعات، گازها، بخار) استفاده میشود.
- دارای فنر تنظیم فشار است که در فشار مشخص، باز شده و سیال را تخلیه میکند.
- Pilot Operated Safety Valve (POSV) (عملکرد پایلوتی)
- مناسب برای سیستمهای فشار بالا و ظرفیت تخلیه زیاد.
- با استفاده از شیر پایلوتی، دقت و کنترل بیشتری روی فشار تنظیمی دارد.
- Thermal Relief Valve (شیرهای تخلیه حرارتی)
- برای جلوگیری از افزایش فشار ناشی از دمای بالا در خطوط بسته استفاده میشود.
- Vacuum Relief Valve (شیر اطمینان خلأ)
- برای جلوگیری از ایجاد خلأ در مخازن و خطوط لوله به کار میرود.
استاندارد تست و بازرسی شیرهای اطمینان
پس از تولید، تمامی شیرهای اطمینان باید تست و بازرسی شوند تا عملکرد صحیح آنها تأیید شود. مهمترین استانداردهای تست شامل موارد زیر هستند:
- ASME PTC 25: استاندارد تست عملکرد شیرهای اطمینان و بررسی فشار تنظیمی.
- API 527: استاندارد تست نشتی برای شیرهای اطمینان صنعتی.
- ISO 4126-5: روشهای تست عملکرد و تخلیه فشار.
روشهای تست شامل:
Hydrostatic Test (تست هیدرواستاتیک): بررسی استحکام مکانیکی بدنه شیر با فشار آب.
Leak Test (تست نشتی): بررسی نشت سیال در فشارهای بالا.
Set Pressure Test (تست فشار تنظیمی): اطمینان از باز شدن شیر در فشار موردنظر.
انتخاب استاندارد مناسب و کلاسبندی صحیح باعث افزایش ایمنی، کاهش هزینههای تعمیر و نگهداری و عملکرد بهینه سیستمهای صنعتی میشود.
توصیه میشود قبل از خرید شیر اطمینان، مشخصات فشار، دما، نوع سیال و استاندارد مورد نیاز را بررسی کنید تا بهترین انتخاب را داشته باشید.
تعمیر و سرویس دوره ای شیر اطمینان - (Safety Valve)
شیرهای اطمینان (Safety Valves) نقش مهمی در ایمنی سیستمهای تحت فشار دارند و باید بهطور منظم سرویس و تعمیر شوند تا عملکرد صحیح خود را حفظ کنند. عدم نگهداری مناسب میتواند منجر به خرابی سیستم، نشتی یا حتی انفجار شود.
در ادامه، مهمترین مراحل سرویس، تعمیر و نگهداری دورهای شیرهای اطمینان توضیح داده شده است:
برنامهریزی برای سرویس دورهای
سرویس دورهای بسته به شرایط کاری و نوع سیال معمولاً در بازههای 6 ماهه تا 2 ساله انجام میشود.
در صنایع حساس مانند نفت، گاز و پتروشیمی توصیه میشود که سرویس سالانه انجام شود.
شیرهای اطمینان در محیطهای خورنده یا دارای دمای بالا نیاز به بررسیهای مکرر دارند.
مراحل سرویس و تعمیر شیر اطمینان
الف) بازدید اولیه و تست عملکرد
🔹 بررسی وضعیت ظاهری شیر از نظر زنگزدگی، نشتی و آسیبهای مکانیکی.
🔹 اجرای تست عملکرد در محل (On-site Testing) با فشار کاری سیستم.
🔹 تست فشار تنظیمی (Set Pressure Test) برای بررسی نقطه باز شدن شیر.
ب) جداسازی و باز کردن شیر اطمینان
🔸 تخلیه کامل سیال باقیمانده در سیستم قبل از جداسازی شیر.
🔸 باز کردن شیر و بررسی قطعات داخلی از جمله دیسک، سیت، فنر و پایلوت (در مدلهای پایلوتدار).
ج) بازرسی دقیق و تعمیر قطعات
🔹 تمیزکاری داخلی و خارجی شیر با استفاده از محلولهای غیرخورنده.
🔹 بررسی و در صورت نیاز تعویض قطعات فرسوده مانند فنر، دیسک و سیت.
🔹 ماشینکاری و پولیش سطح دیسک و سیت برای جلوگیری از نشتی.
🔹 روانکاری قطعات متحرک جهت عملکرد بهتر.
د) تست فشار و نهاییسازی تعمیرات
🔸 انجام تست هیدرواستاتیک (Hydrostatic Test) برای بررسی نشتی و استحکام بدنه.
🔸 تست فشار باز شدن (Set Pressure Test) برای اطمینان از باز شدن شیر در فشار صحیح.
🔸 بررسی عملکرد بسته شدن شیر (Reseating Test) پس از تخلیه فشار.
هـ) نصب مجدد و راهاندازی
🔹 اطمینان از درستی جهت نصب (ورودی و خروجی).
🔹 استفاده از گسکتهای جدید و مناسب هنگام نصب مجدد.
🔹 تنظیم مجدد فشار شیر مطابق با مشخصات سیستم.
روشهای تست عملکرد شیر اطمینان
🔹 تست در محل (In-Situ Testing)
بدون نیاز به جداسازی شیر از خط لوله.
کاهش زمان توقف سیستم و هزینههای نگهداری.
معمولاً با استفاده از دستگاههای تست دیجیتال انجام میشود.
🔹 تست در کارگاه (Bench Testing)
در صورت نیاز به تعمیرات اساسی و تعویض قطعات، شیر به کارگاه منتقل میشود.
دقت بالاتر در بررسی قطعات داخلی و تنظیم فشار کاری.
🔹 تست نشتی (Leak Test)
بررسی نشتی در حالت بسته بودن شیر با استفاده از گاز نیتروژن یا آب.
استاندارد API 527 برای تست نشتی شیرهای اطمینان اعمال میشود.
نکات مهم در تعمیر و نگهداری شیر اطمینان
همیشه از قطعات یدکی اورجینال برای تعمیر استفاده کنید.
تستهای کالیبراسیون را بهطور دورهای انجام دهید.
در صورت مشاهده زنگزدگی یا خوردگی شدید، بهتر است شیر تعویض شود.
تمامی مراحل تعمیر باید توسط افراد متخصص و دارای گواهینامه معتبر انجام شود.
ثبت اطلاعات و گزارشگیری
🔸 پس از هر سرویس، اطلاعات شامل تاریخ سرویس، فشار تنظیمی، نتایج تست و قطعات تعویضشده در دفترچه نگهداری ثبت شود.
🔸 این اطلاعات در بازرسیهای آینده و برای برنامهریزی تعمیرات بعدی بسیار مهم است.
🔹 سرویس و نگهداری منظم شیرهای اطمینان باعث افزایش طول عمر، جلوگیری از خرابی سیستم و کاهش خطرات ایمنی میشود.
🔹 بازرسیهای دورهای و تست فشار تنظیمی به جلوگیری از نشت یا عدم عملکرد صحیح شیر کمک میکند.
🔹 در صنایع حساس، بازرسی و تعمیرات باید طبق استانداردهای ASME, API 527 و ISO 4126 انجام شود.
شرایط محیطی کار با شیر اطمینان - (Safety Valve)
عملکرد صحیح شیرهای اطمینان تحت تأثیر شرایط محیطی مختلفی قرار میگیرد. بررسی و رعایت این شرایط در هنگام انتخاب، نصب و بهرهبرداری از شیرهای اطمینان، به افزایش طول عمر، کاهش هزینههای نگهداری و جلوگیری از خرابی ناگهانی کمک میکند.
دما و فشار محیطی
دمای محیط:
- محدوده دمای کاری باید مطابق با مشخصات فنی شیر باشد.
- برای دماهای بسیار بالا (مانند سیستمهای بخار) از جنسهای مقاوم در برابر حرارت (مثل فولاد آلیاژی یا Inconel) استفاده شود.
- در محیطهای سرد، استفاده از عایق حرارتی یا گرمکننده الکتریکی برای جلوگیری از یخزدگی توصیه میشود.
فشار محیط:
- فشار محیط باید کمتر از فشار تنظیمی (Set Pressure) باشد.
- در سیستمهای تحت فشار بالا، از شیرهای با کلاس فشار مناسب (مطابق ASME B16.34) استفاده شود.
نوع سیال و تأثیر آن بر شرایط محیطی
مایعات:
- باید از شیرهای مقاوم در برابر ساییدگی و خوردگی (مانند فولاد ضدزنگ) استفاده کرد.
- در سیالات چسبناک، مسیر تخلیه باید بررسی شود تا از انسداد جلوگیری شود.
گازها و بخارات:
- دما و سرعت جریان میتواند باعث سایش قطعات داخلی شود.
- برای بخارات فشار بالا، انتخاب مواد مقاوم در برابر دما (مثل کروم-مولیبدن) ضروری است.
مواد خورنده (Acidic & Alkaline Fluids):
- در محیطهای دارای اسیدها، مواد شیمیایی و نمکها از متریال ضدخوردگی (مثل Hastelloy یا PTFE) استفاده شود.
شرایط محیطی خاص و تأثیر آن بر عملکرد شیر اطمینان
شرایط محیطی | مشکلات احتمالی | اقدامات پیشگیرانه |
محیطهای بسیار گرم (مثلاً پالایشگاهها و نیروگاهها) | افزایش دمای شیر، احتمال انبساط حرارتی | انتخاب متریال مقاوم به حرارت، نصب عایق حرارتی |
محیطهای بسیار سرد (مانند صنایع گاز مایع – LNG) | یخزدگی و کاهش انعطافپذیری قطعات | استفاده از مواد مقاوم در برابر دمای پایین (مانند فولاد کمکربن)، استفاده از گرمکنندهها |
محیطهای مرطوب و خورنده (مثلاً سکوهای نفتی دریایی) | زنگزدگی و خوردگی قطعات | استفاده از پوششهای ضدخوردگی (Epoxy, Galvanized Coating) |
محیطهای با گرد و غبار زیاد (مثلاً صنایع سیمان و معادن) | ورود ذرات به داخل شیر، انسداد | استفاده از کاور محافظ و برنامه منظم تمیزکاری |
محیطهای دارای لرزش و شوک مکانیکی (مانند صنایع خودروسازی و پتروشیمی) | خرابی سریع قطعات متحرک، نشت سیال | نصب شیر بر روی پایههای ضدلرزش (Vibration Dampers) |
الزامات نصب در شرایط محیطی سخت
نصب شیر در ارتفاع زیاد:
- در مناطقی که فشار هوا کمتر از سطح دریا است، عملکرد شیر ممکن است تغییر کند، بنابراین تنظیم فشار دقیقتر نیاز است.
محیطهای با خطر انفجار (Explosion Hazardous Zones):
- در مناطق با گازهای اشتعالزا، شیر باید مطابق با استانداردهای ATEX و API انتخاب شود.
شرایط آب و هوایی شدید (باران، برف و طوفان):
- استفاده از محفظههای محافظ (Weatherproof Enclosure) برای جلوگیری از آسیب به شیر.
- در مناطق بادخیز، بررسی استحکام پایه نصب و ایمنسازی آن الزامی است.
تأثیر شرایط محیطی بر نگهداری و سرویس دورهای
در محیطهای آلوده و خورنده، دورههای بازرسی و تعمیرات باید کوتاهتر باشد (مثلاً هر 6 ماه یکبار بهجای 1 سال).
در محیطهای خیلی سرد یا خیلی گرم، تستهای عملکرد و تنظیم فشار (Set Pressure Test) باید بهطور مرتب انجام شود.
در محیطهای دارای لرزش، بررسی منظم قطعات متحرک و پایههای نصب اهمیت زیادی دارد.
🔹 شرایط محیطی نقش مهمی در انتخاب، نصب و نگهداری شیر اطمینان دارند.
🔹 دمای کاری، نوع سیال، فشار، میزان رطوبت و لرزش محیط باید قبل از نصب و بهرهبرداری ارزیابی شود.
🔹 در شرایط محیطی سخت (گرما، سرما، خوردگی، گرد و غبار)، از مواد مقاوم، عایقهای محافظ و برنامههای سرویس منظم استفاده کنید تا عملکرد شیر اطمینان حفظ شود.
شیر اطمینان - (Safety Valve) در چه صنایعی مورد استفاده قرار می گیرد
شیرهای اطمینان (Safety Valves) در سیستمهای تحت فشار برای جلوگیری از افزایش فشار بیش از حد و محافظت از تجهیزات و اپراتورها استفاده میشوند. این تجهیزات در بسیاری از صنایع حیاتی هستند و بر اساس نوع سیال، دما، فشار و شرایط محیطی انتخاب میشوند.
در ادامه، مهمترین صنایعی که از شیرهای اطمینان استفاده میکنند بررسی شده است:
صنایع نفت، گاز و پتروشیمی
🔹 محافظت از مخازن ذخیره، خطوط لوله و تجهیزات پالایشگاهی در برابر افزایش فشار ناگهانی.
🔹 استفاده در برجهای تقطیر، واحدهای فرآیندی و ایستگاههای تقویت فشار.
🔹 تخلیه فشار اضافی در سیستمهای گاز طبیعی مایع (LNG) و نفت خام.
نوع شیر اطمینان مورد استفاده:
- Pilot Operated Safety Valve (POSV) برای سیستمهای فشار بالا.
- Spring Loaded Safety Valve برای مایعات و گازها.
- Thermal Relief Valve برای جلوگیری از افزایش فشار ناشی از تغییرات دمایی.
نیروگاهها و صنایع تولید برق
🔹 جلوگیری از انفجار و آسیب به دیگهای بخار و توربینهای بخار.
🔹 استفاده در سیستمهای خنککننده، مخازن تحت فشار و ژنراتورها.
🔹 تخلیه فشار اضافی در بویلرهای نیروگاههای بخار و سیکل ترکیبی.
نوع شیر اطمینان مورد استفاده:
- High-Pressure Steam Safety Valve برای بویلرها و توربینهای بخار.
- Spring Loaded Safety Valve برای سیستمهای خنککننده و کندانسورها.
صنایع شیمیایی و دارویی
🔹 کنترل فشار در راکتورها، مخازن تحت فشار و خطوط انتقال مواد شیمیایی.
🔹 محافظت از تجهیزات در برابر خوردگی و واکنشهای شیمیایی ناگهانی.
🔹 جلوگیری از انفجار ناشی از تولید گازهای خطرناک در واکنشهای شیمیایی.
نوع شیر اطمینان مورد استفاده:
- Corrosion-Resistant Safety Valve (از جنس Hastelloy, PTFE, Teflon) برای مواد خورنده.
- Modulating Safety Valve برای کنترل دقیق فشار در فرآیندهای حساس.
صنایع غذایی و نوشیدنی
🔹 کنترل فشار در خطوط تولید، مخازن نگهداری و سیستمهای پاستوریزاسیون.
🔹 جلوگیری از افزایش فشار در فرآیند تخمیر (مثل تولید نوشیدنیهای الکلی و لبنیات).
🔹 محافظت از سیستمهای بخار در فرآیندهای پخت و استریلیزاسیون.
نوع شیر اطمینان مورد استفاده:
- Sanitary Safety Valve (شیر اطمینان بهداشتی از جنس استیل ضدزنگ – SS316L).
- Vacuum Relief Valve برای جلوگیری از ایجاد خلأ در مخازن فرآیندی.
صنایع هوایی و خودروسازی
🔹 محافظت از مخازن سوخت، سیستمهای هیدرولیک و سیستمهای پنوماتیک.
🔹 جلوگیری از افزایش فشار در موتورهای توربینی و سیستمهای خنککننده.
🔹 ایمنی در مخازن نیتروژن و اکسیژن فشرده در هواپیماها و خودروهای هیدروژنی.
نوع شیر اطمینان مورد استفاده:
- High-Performance Safety Valve برای سیستمهای سوخت و گاز فشرده.
- Thermal Safety Valve برای سیستمهای خنککننده و ترمز هیدرولیکی.
صنایع دریایی و کشتیسازی
🔹 جلوگیری از افزایش فشار در مخازن سوخت کشتی و دیگهای بخار.
🔹 ایمنی سیستمهای تصفیه آب و خطوط انتقال سوخت.
🔹 محافظت از موتورهای دیزلی و سیستمهای هیدرولیک کشتیها.
نوع شیر اطمینان مورد استفاده:
- Marine Safety Valve (ضدخوردگی برای محیطهای دریایی).
- Pressure & Vacuum Relief Valve برای تانکرهای ذخیرهسازی روی عرشه.
صنایع آب و فاضلاب
🔹 محافظت از پمپها و مخازن در برابر افزایش فشار ناگهانی.
🔹 ایمنی در سیستمهای تصفیه آب و شیرهای تخلیه اضطراری.
🔹 جلوگیری از خلا در خطوط لوله انتقال آب.
نوع شیر اطمینان مورد استفاده:
- Pressure Relief Valve (PRV) برای جلوگیری از افزایش فشار در خطوط آب.
- Vacuum Relief Valve برای جلوگیری از ایجاد خلأ در مخازن.
بیمارستانها و تجهیزات پزشکی
🔹 کنترل فشار در سیستمهای اکسیژن، نیتروژن و گازهای بیهوشی.
🔹 جلوگیری از انفجار و افزایش فشار در مخازن گازهای پزشکی.
🔹 ایمنی در سیستمهای استریلیزاسیون بخار در اتوکلاوها.
نوع شیر اطمینان مورد استفاده:
- Medical Gas Safety Valve برای مخازن اکسیژن و بیهوشی.
- Steam Safety Valve برای دستگاههای استریلکننده (اتوکلاو).
🔹 شیرهای اطمینان در صنایع مختلف برای محافظت از تجهیزات و جلوگیری از افزایش فشار ناگهانی استفاده میشوند.
🔹 انتخاب نوع مناسب بر اساس سیال، فشار، دما و شرایط محیطی ضروری است.
🔹 در صنایع حساس مانند نفت، نیروگاهها و بیمارستانها، استفاده از شیرهای اطمینان با استانداردهای API, ASME و ISO 4126 الزامی است.
