فشار سنج تفاضلی – (Differential Pressure Gauge)
فشار سنج تفاضلی - (Differential Pressure Gauge)

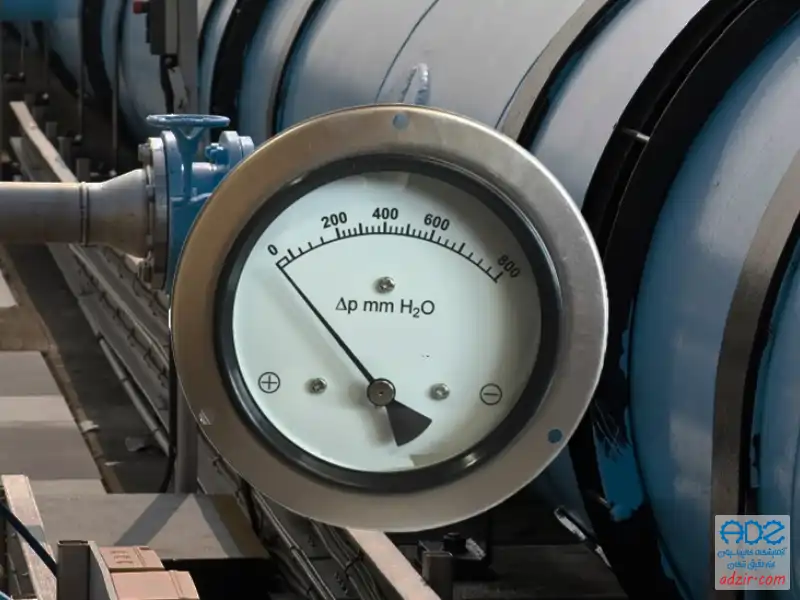

فشارسنج تفاضلی ابزاری برای اندازه‌گیری اختلاف فشار بین دو نقطه در یک سیستم است، نه فشار مطلق یک نقطه نسبت به اتمسفر.
تاریخچه کاربرد فشار سنج تفاضلی - (Differential Pressure Gauge)
فشارسنج تفاضلی ابزاری است که برای اندازه‌گیری اختلاف فشار بین دو نقطه به‌کار می‌رود. تاریخچه کاربرد این وسیله با توسعه علم سیالات، ابزار دقیق، و صنایع فرآیندی پیوند مستقیم دارد. در واقع، هرجا نیاز بوده افت فشار، دبی، سطح یا وضعیت گرفتگی تجهیزات بررسی شود، فشارسنج تفاضلی نقش پیدا کرده است.
1) آغاز مفهوم اختلاف فشار
ریشه تاریخی فشارسنج تفاضلی به زمانی بازمی‌گردد که دانشمندان دریافتند فشار را می‌توان نه فقط به‌صورت مطلق، بلکه به‌صورت اختلاف بین دو نقطه نیز اندازه‌گیری کرد.
2) کاربرد در آزمایشگاه‌های علمی
در قرن‌های 17 تا 19 میلادی، ابزارهای اندازه‌گیری فشار عمدتاً در آزمایش‌های فیزیک و مکانیک سیالات استفاده می‌شدند.
انواع مختلف فشار سنج تفاضلی - (Differential Pressure Gauge)
فشارسنج تفاضلی وسیله‌ای است که برای اندازه‌گیری اختلاف فشار بین دو نقطه در یک سیستم استفاده می‌شود. این ابزارها بر اساس نوع عملکرد، ساختمان داخلی، تکنولوژی اندازه‌گیری و کاربرد به انواع مختلفی تقسیم می‌شوند.
فشارسنج تفاضلی مایع‌ستونی
ساده‌ترین و قدیمی‌ترین نوع فشارسنج تفاضلی است که معمولاً به شکل مانومتر U شکل ساخته می‌شود.

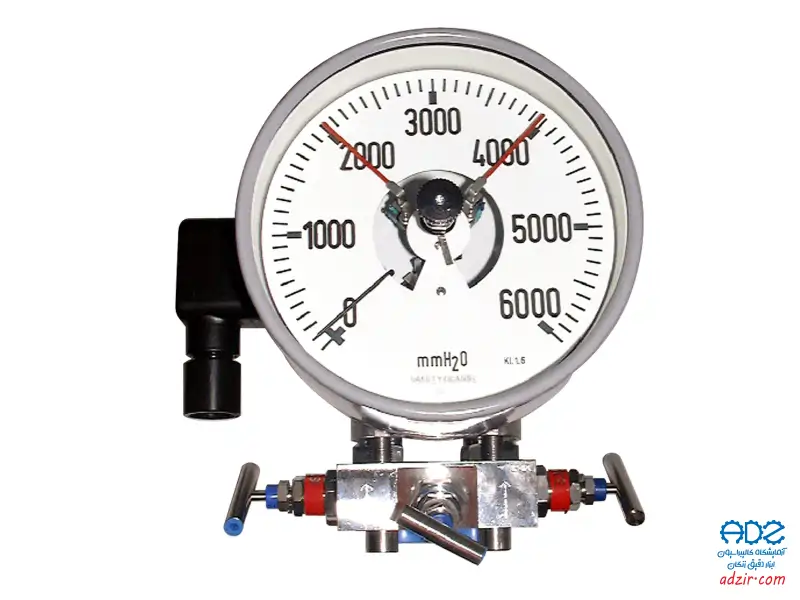

فشارسنج تفاضلی مکانیکی
در این نوع، اختلاف فشار باعث حرکت یک عنصر مکانیکی شده و این حرکت به عقربه یا نمایشگر منتقل می‌شود.
فشارسنج تفاضلی دیجیتال یا الکترونیکی

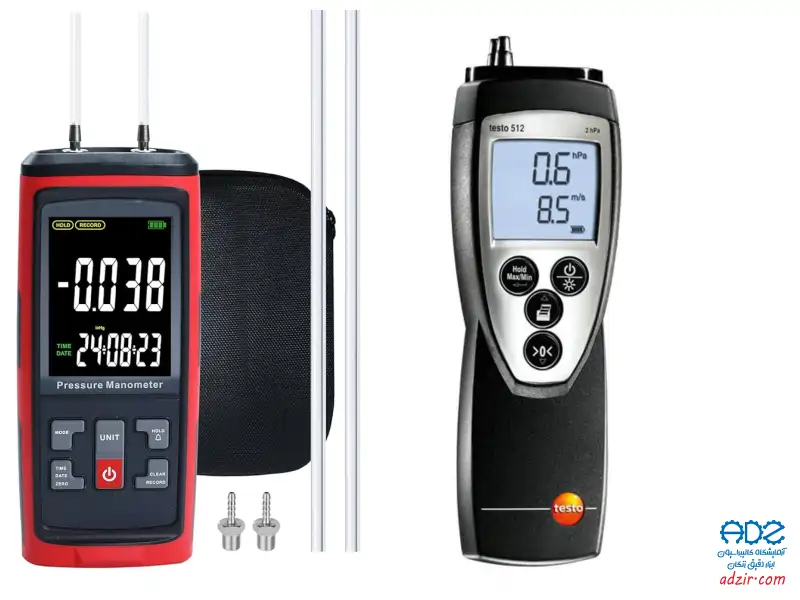

در این مدل، اختلاف فشار توسط سنسورهای الکترونیکی اندازه‌گیری و روی نمایشگر دیجیتال نشان داده می‌شود.
نحوه استفاده و کارکرد فشار سنج تفاضلی - (Differential Pressure Gauge)
فشارسنج تفاضلی وسیله‌ای است که برای اندازه‌گیری اختلاف فشار بین دو نقطه در یک سیستم استفاده می‌شود. این ابزار به‌جای اندازه‌گیری فشار یک نقطه نسبت به اتمسفر، اختلاف فشار بین دو محل را نشان می‌دهد.
مقایسه انواع فشار سنج تفاضلی - (Differential Pressure Gauge)
برای مقایسه دقیق انواع فشارسنج‌های تفاضلی (Differential Pressure Gauges)، باید آن‌ها را از منظر تکنولوژی ساخت، دقت، محدوده فشار و کاربرد عملیاتی مورد بررسی قرار دهیم. انتخاب نوع مناسب، مستلزم درک تفاوت‌های ساختاری آن‌هاست.
الف) مانومترهای ستون مایع (U-Tube)
نحوه عملکرد: استفاده از جابجایی مایع (آب یا جیوه) بر اثر اختلاف فشار.
مزیت اصلی: سادگی مطلق و عدم نیاز به کالیبراسیون پیچیده (ذاتاً کالیبره است).
نقطه ضعف: برای فشارهای بسیار بالا خطرناک است و احتمال نشت مایع وجود دارد.
بهترین کاربرد: آزمایشگاه‌های مدارس، تست‌های ساده نشت هوا.
ب) فشارسنج‌های تفاضلی دیافراگمی (Mechanical Diaphragm)

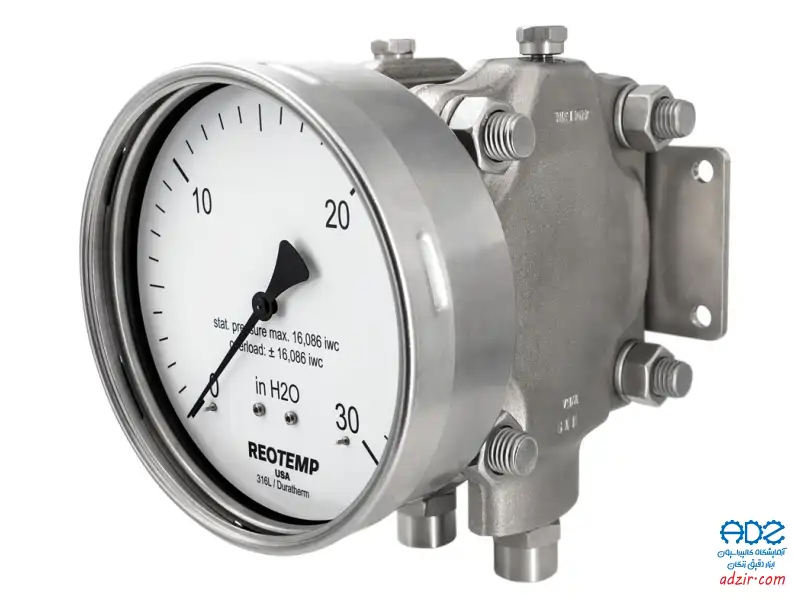

نحوه عملکرد: فشار به دو طرف یک غشای انعطاف‌پذیر (دیافراگم) وارد شده و جابجایی آن به عقربه منتقل می‌شود.
مزیت اصلی: مقاومت بالا در برابر فشار بیش از حد (Overpressure) و قابلیت کار با سیالات خورنده.
نقطه ضعف: وجود اصطکاک در قطعات مکانیکی که ممکن است در فشارهای بسیار بسیار کم دقت را کاهش دهد.
بهترین کاربرد: پایش فیلترهای صنعتی، سیستم‌های هیدرولیک سبک.
ج) فشارسنج‌های مغناطیسی (مانند Magnehelic)

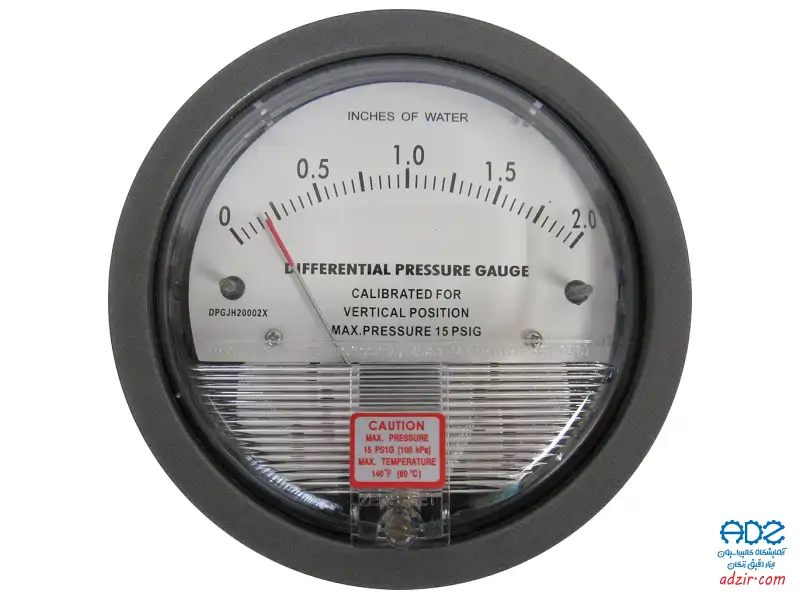

نحوه عملکرد: نوع خاصی از دیافراگمی که در آن هیچ اتصال مکانیکی بین دیافراگم و عقربه نیست (از کوپلینگ مغناطیسی استفاده می‌شود).
مزیت اصلی: اصطکاک بسیار ناچیز، حساسیت فوق‌العاده بالا به تغییرات کوچک فشار هوا.
نقطه ضعف: فقط برای هوا و گازهای غیرخورنده مناسب است.
بهترین کاربرد: اتاق‌های تمیز (Clean Rooms)، هواسازها (AHU)، پایش فیلترهای HEPA.

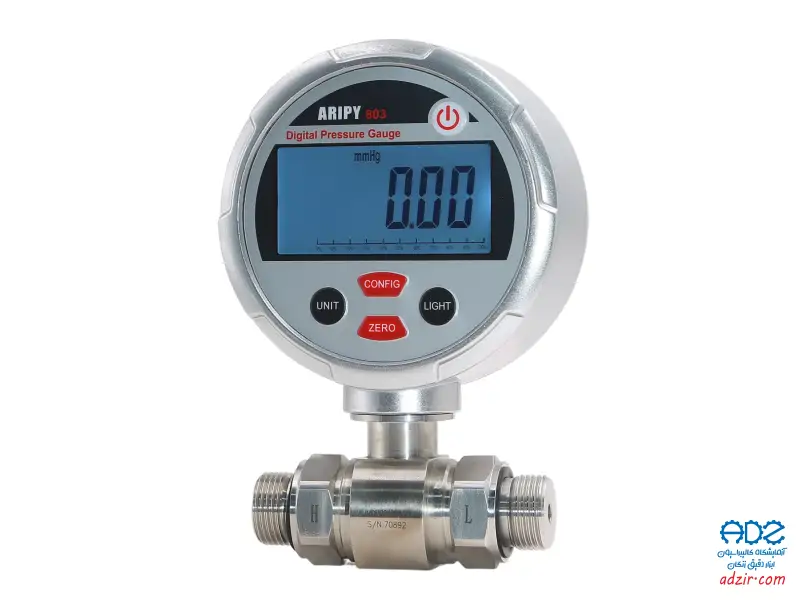

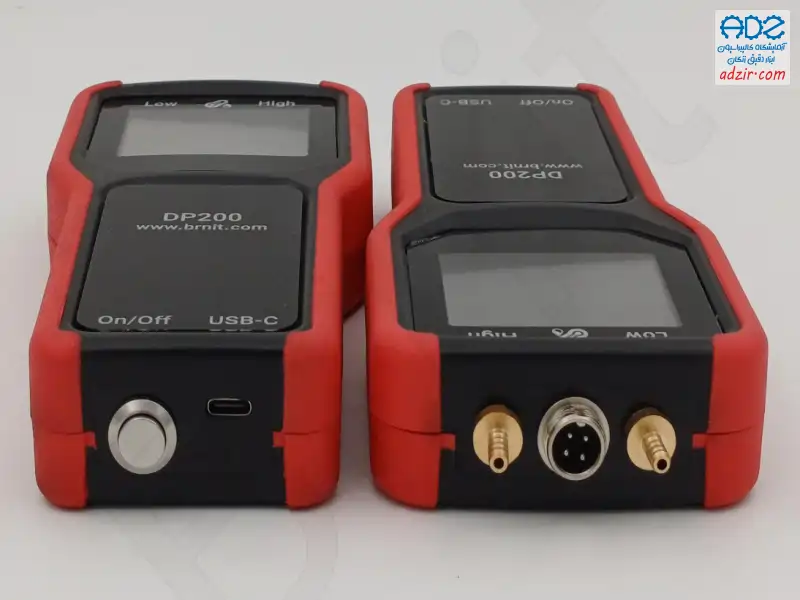

د) فشارسنج‌های دیجیتال و ترانسمیترها (Electronic/Smart)
نحوه عملکرد: استفاده از سنسورهای پیزوالکتریک یا خازنی برای تبدیل فشار به سیگنال الکتریکی.
مزیت اصلی: دقت بسیار بالا، قابلیت کالیبراسیون نرم‌افزاری، امکان ارسال داده به PLC/DCS.
نقطه ضعف: وابستگی به انرژی الکتریکی و قیمت بالا.
بهترین کاربرد: صنایع نفت و گاز، پتروشیمی، اتوماسیون پیشرفته، اندازه‌گیری دبی (Flow).
بررسی صحت عملکرد تجهیز
بررسی صحت عملکرد فشارسنج تفاضلی (Differential Pressure Gauge)
در عمل، «صحت عملکرد» یعنی مطمئن شویم فشارسنج تفاضلی:
1) صفر را درست نشان می‌دهد (Zero)
2) در چند نقطه از رنج، مقدار درست می‌خواند (Span/Linearity)
3) نشتی/گرفتگی در مسیرهای HP و LP ندارد
4) تحت شرایط واقعی نصب (مایع/گاز، دما، ارتعاش) پایدار است
حداکثر خطای مجاز فشار سنج تفاضلی - (Differential Pressure Gauge)
محاسبه و تعیین حداکثر خطای مجاز (Maximum Permissible Error – MPE) در فشارسنج‌های تفاضلی یک پارامتر حیاتی در مهندسی ابزاردقیق است. این عدد ثابت نیست و به سه عامل اصلی بستگی دارد: کلاس دقت دستگاه (Accuracy Class)، رنج اندازه‌گیری (Full Scale) و استاندارد مرجع (مانند ASME B40.100 یا EN 837).
در ادامه، جزئیات فنی و نحوه محاسبه این خطا را بررسی می‌کنیم:
مفهوم کلاس دقت (Accuracy Class)
اکثر فشارسنج‌های تفاضلی دارای یک “کلاس دقت” هستند که معمولاً به صورت درصدی از رنج کامل (Full Scale – FS) بیان می‌شود.
کلاس ۰.۵: (بسیار دقیق – آزمایشگاهی یا ترانسمیترهای هوشمند)
کلاس ۱.۰ یا ۱.۶: (رایج در صنایع نفت، گاز و پتروشیمی)
کلاس ۲.۵ یا ۴.۰: (رایج در کاربردهای تاسیساتی، HVAC و پایش فیلترهای معمولی)
نکات ایمنی کار با فشار سنج تفاضلی - (Differential Pressure Gauge)
کار با فشارسنج‌های تفاضلی (DP Gauges) به دلیل اتصال هم‌زمان به دو نقطه از فرآیند و احتمال وجود فشارهای استاتیک بالا، حساسیت ایمنی بسیار بیشتری نسبت به فشارسنج‌های معمولی دارد.
۱. ایمنی در هنگام نصب و راه‌اندازی (Installation Safety)
تطابق رنج فشار استاتیک (Static Pressure Rating):
فشارسنج تفاضلی دو رنج دارد: یکی رنج تفاضلی (مثلاً 0-500 mbar) و دیگری حداکثر فشار کاری مجاز (MWP) که بدنه می‌تواند تحمل کند (مثلاً 100 bar). هرگز دستگاه را در خطی که فشار استاتیک آن بیش از حد مجاز بدنه است نصب نکنید، حتی اگر اختلاف فشار ناچیز باشد؛ این کار منجر به انفجار بدنه می‌شود.
جلوگیری از اعمال فشار یک‌طرفه (One-sided Overpressure):
بسیاری از DP گیج‌های حساس (مخصوصاً نوع کپسولی یا دیافراگم نازک) در صورتی که فشار فقط به یک سمت (HP یا LP) وارد شود و سمت دیگر تخلیه باشد، آسیب می‌بینند یا کالیبراسیون آن‌ها نابود می‌شود. همیشه از منیفولد (Manifold) برای هم‌تراز کردن فشار استفاده کنید.
نصب در ارتفاع مناسب:
اگر سیال مایع است، اختلاف ارتفاع بین پورت‌های دستگاه و نقاط اتصال به خط (Tapping points) می‌تواند باعث ایجاد فشار هیدرواستاتیک کاذب و خطای شدید شود.

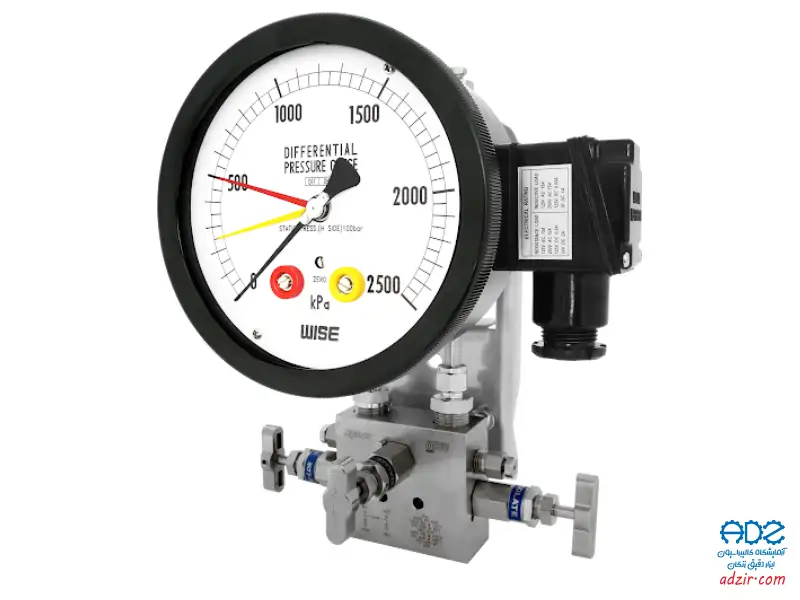

۲. ایمنی عملیاتی و کار با منیفولد (Manifold Operation)
استفاده صحیح از شیر منیفولد (۳ راهه یا ۵ راهه) کلیدی‌ترین نکته ایمنی در فشارسنج‌های تفاضلی است. برای جلوگیری از ضربه فشار (Pressure Shock):
ترتیب باز کردن شیرها (Start-up):
- ابتدا شیر تعادل (Equalizing Valve) را باز کنید تا هر دو سمت HP و LP به هم راه داشته باشند.
- سپس شیر راه دور (Block Valve) سمت HP را باز کنید.
- سپس شیر راه دور سمت LP را باز کنید.
- در نهایت شیر تعادل را ببندید.
این کار باعث می‌شود فشار به صورت هم‌زمان به هر دو طرف دیافراگم وارد شده و از “Over-range” شدن ناگهانی جلوگیری شود.
ترتیب بستن شیرها (Shut-down): دقیقاً برعکس مراحل بالا عمل کنید (ابتدا شیر تعادل را باز کنید).
۳. ایمنی سیال و محیط (Process & Environment)
سازگاری متریال (Material Compatibility):
اطمینان حاصل کنید که جنس دیافراگم یا کپسول (SS316, Monel, Hastelloy) با سیال (خورنده، اسیدی یا سمی) سازگار است. نشت سیال سمی از طریق دیافراگم پاره شده به داخل محفظه گیج و سپس به محیط، یک خطر جدی است.
تخلیه ایمن (Venting/Draining):
اگر سیال سمی یا قابل اشتعال است، پورت‌های Vent/Drain روی منیفولد باید به سیستم‌های ایمن (Flare یا Closed Drain) هدایت شوند، نه اینکه در اتمسفر رها شوند.
دمای فرآیند:
اگر دمای سیال بسیار بالاست (مثلاً بخار داغ)، حتماً از لوله سیفون (Syphon) یا کاپیلاری (Capillary) استفاده کنید تا دمای مستقیم به دیافراگم و اورینگ‌های دستگاه آسیب نزند.
۴. نگهداری و عیب‌یابی ایمن (Maintenance Safety)
حبس فشار (Trapped Pressure):
قبل از باز کردن اتصالات برای کالیبراسیون یا تعمیر، حتماً مطمئن شوید که فشار محبوس در پشت شیرها کاملاً تخلیه (Vented) شده است. عقربه روی صفر همیشه به معنای نبود فشار نیست (ممکن است هر دو سمت فشار بالایی داشته باشند اما برابر باشند).
تمیزکاری (Oxygen Service):
اگر دستگاه در سرویس اکسیژن کار می‌کند، باید عبارت “Use No Oil” روی آن درج شده باشد. کوچکترین آلودگی هیدروکربنی (روغن یا گریس) در تماس با اکسیژن تحت فشار منجر به انفجار فوری می‌شود.
محافظت در برابر لرزش:
لرزش شدید لوله‌ها می‌تواند باعث شکستگی خستگی (Fatigue) در اتصالات نازک (Impulse Lines) شود. از لرزه‌گیر یا شیلنگ‌های فلزی انعطاف‌پذیر در صورت نیاز استفاده کنید.
چک‌لیست نهایی ایمنی (طلایی):
- MWP (فشار کاری بدنه) > فشار خط
- رنج DP > حداکثر اختلاف فشار احتمالی
- همیشه قبل از اعمال فشار، شیر Equalize منیفولد را باز کنید.
- در سرویس‌های گاز ترش ($H_2S$)، حتماً از استانداردهای NACE پیروی کنید.

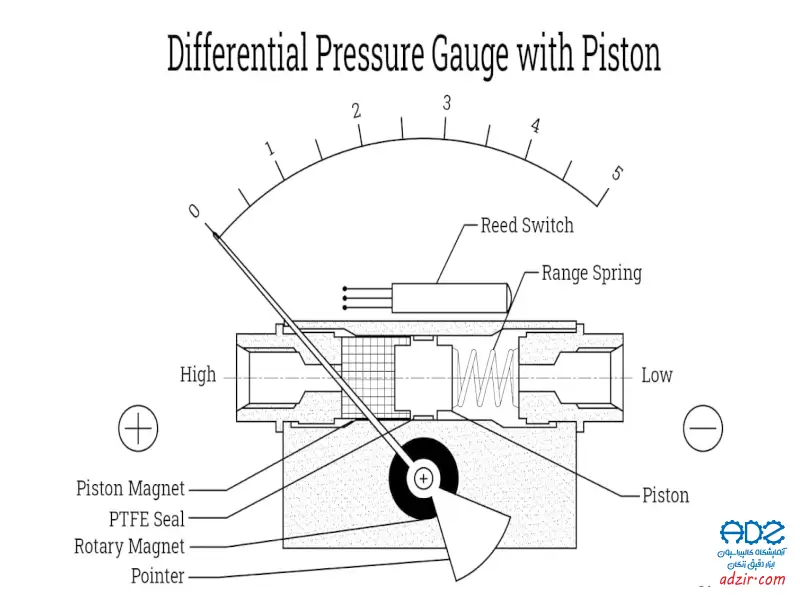

قسمتهای تشکیل دهنده فشار سنج تفاضلی - (Differential Pressure Gauge)
برای درک دقیق ساختار یک فشارسنج تفاضلی (Differential Pressure Gauge)، باید آن را به سه بخش اصلی تقسیم کنیم: بخش دریافت فشار (درگاه‌ها)، بخش حسگر (قلب دستگاه) و بخش انتقال و نمایش (عقربه و صفحه).
در اینجا کالبدشکافی فنی قطعات تشکیل‌دهنده (مدل مکانیکی که رایج‌ترین نوع است) آورده شده است:
۱. محفظه و درگاه‌های ورودی (Housing & Ports)
این بخش بدنه مستحکم دستگاه است که با سیال در تماس مستقیم قرار می‌گیرد.
پورت فشار بالا (High Pressure Port): معمولاً با علامت H یا + مشخص می‌شود. سیالی که فشار بیشتری دارد به اینجا وصل می‌شود.
پورت فشار پایین (Low Pressure Port): با علامت L یا – مشخص می‌شود.
بدنه (Case): معمولاً از جنس آلومینیوم دایکاست، استنلس استیل (SS316) یا پلاستیک‌های صنعتی مقاوم ساخته می‌شود تا فشار استاتیک خط را تحمل کند.
پیچ‌های تخلیه (Vent/Drain Plugs): برای خارج کردن هوای محبوس (در مایعات) یا مایع جمع‌شده (در گازها).
۲. عنصر حسگر (Sensing Element)
این قسمت وظیفه دارد “اختلاف فشار” را حس کرده و به یک حرکت فیزیکی تبدیل کند. بسته به رنج فشار، یکی از موارد زیر است:
دیافراگم (Diaphragm): یک غشای فلزی یا لاستیکی انعطاف‌پذیر که بین دو محفظه فشار قرار دارد.
بیلوز (Bellows): یک آکاردئون فلزی که برای فشارهای متوسط استفاده می‌شود و جابجایی بیشتری نسبت به دیافراگم دارد.
کپسول (Capsule): شامل دو دیافراگم به هم جوش خورده برای اندازه‌گیری فشارهای بسیار بسیار کم (مانند جریان هوای اتاق تمیز).
فنر کالیبره (Range Spring): فنری که در برابر حرکت دیافراگم مقاومت می‌کند تا دقت اندازه‌گیری در رنج مشخص حفظ شود.
۳. مکانیزم انتقال حرکت (Movement Mechanism)
حرکت عنصر حسگر معمولاً بسیار ناچیز است (در حد میلی‌متر). این بخش وظیفه بزرگ‌نمایی و تبدیل حرکت را دارد.
رابط‌های مکانیکی (Linkages): میله‌های ظریفی که حرکت خطی دیافراگم را به حرکت چرخشی تبدیل می‌کنند.
کوپلینگ مغناطیسی (Magnetic Coupling): در مدل‌های پیشرفته (مثل سری مگنهلیک)، برای حذف اصطکاک و جلوگیری از نشت، هیچ اتصال فیزیکی بین دیافراگم و عقربه وجود ندارد؛ یک آهنربای کوچک روی دیافراگم، آهنربای عقربه را حرکت می‌دهد.
چرخ‌دنده و پینیون (Gear & Pinion): برای چرخش نرم و یکنواخت عقربه روی صفحه.
۴. بخش نمایشگر (Display Section)
صفحه مدرج (Dial): صفحه‌ای که اعداد و واحدها (Pa, mmH2O, bar) روی آن چاپ شده است.
عقربه (Pointer): نشانگر فلزی که مقدار دقیق اختلاف فشار را نشان می‌دهد.
پیچ تنظیم صفر (Zero Adjustment): یک پیچ کوچک (معمولاً روی شیشه یا بالای بدنه) برای کالیبره کردن و بازگرداندن عقربه به نقطه صفر در زمانی که فشاری وجود ندارد.
شیشه محافظ (Window): از جنس شیشه لمینت یا پلی‌کربنات شفاف برای محافظت از عقربه و صفحه.
۵. اجزای ایمنی و آب‌بندی
اورینگ‌ها (O-Rings): واشرهای لاستیکی مخصوص (از جنس Viton, NBR یا EPDM) برای جلوگیری از نشت سیال بین دو سمت فشار.
دریچه انفجار (Blow-out Disc): یک قطعه لاستیکی در پشت یا بالای دستگاه که اگر دیافراگم در اثر فشار بیش از حد پاره شد، فشار را به سمت عقب تخلیه کند تا شیشه جلو نشکند و به اپراتور آسیب نزند.
شرکت های سازنده فشار سنج تفاضلی - (Differential Pressure Gauge)
۱) شرکت‌های مطرح سازنده فشارسنج تفاضلی مکانیکی

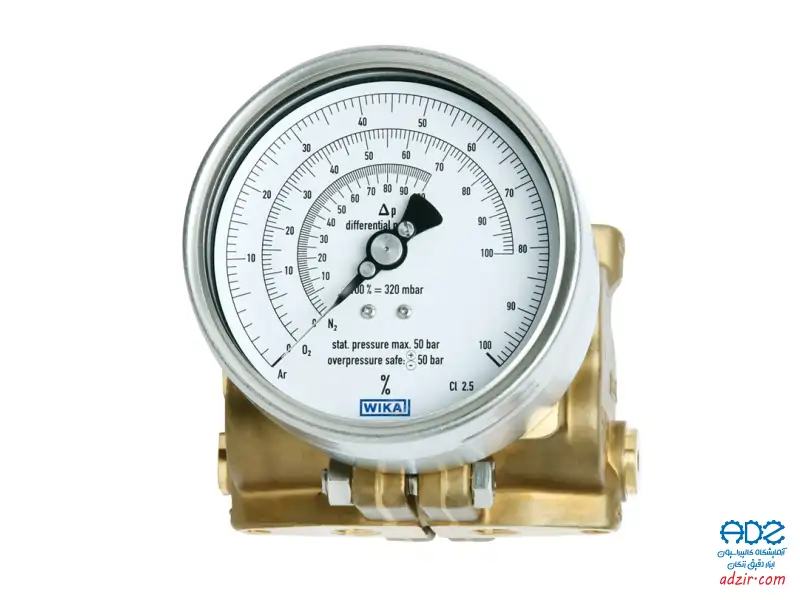

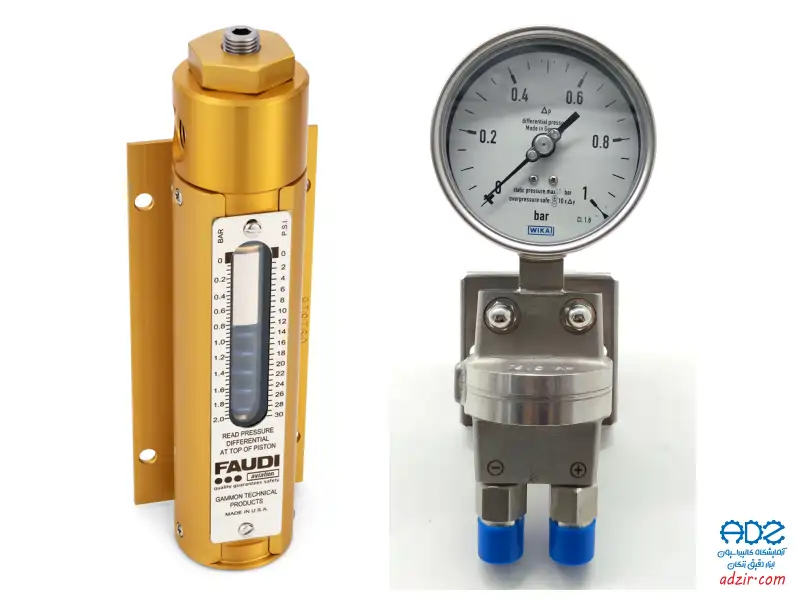

WIKA
– یکی از شناخته‌شده‌ترین برندهای جهانی در ابزار دقیق فشار.
– محصولات:
– Differential Pressure Gauges
– Differential Pressure Indicators
– DP gauges with diaphragm / piston / magnetic coupling
Ashcroft
– برند قدیمی و معتبر آمریکایی در حوزه گیج و سوئیچ فشار.
– محصولات:
– Differential pressure gauges
– DP indicators
– Industrial mechanical gauges
– بسیار معروف در HVAC، اتاق تمیز و مانیتورینگ فیلتر.
– محصولات:
– سری معروف Magnehelic
– Photohelic
– Digihelic
Mid-West Instrument
– متخصص در ابزارهای فشار تفاضلی و گیج‌های ایمنی.
– برند تخصصی در زمینه DP gauge، DP switch و DP transmitter.
Bellofram / Marsh Bellofram
– برند شناخته‌شده در ابزارهای کنترلی و فشار.
– محصولات:
– Differential gauges
– pressure regulators
نکات مهم هنگام خرید فشار سنج تفاضلی - (Differential Pressure Gauge)
در زمان خرید فشارسنج تفاضلی (Differential Pressure Gauge)، انتخاب فقط بر اساس «رنج فشار» یا «نام برند» کافی نیست. این تجهیز مستقیماً با دقت اندازه‌گیری، ایمنی فرآیند، عمر تجهیز و قابلیت اطمینان سیستم درگیر است. به همین دلیل باید مجموعه‌ای از پارامترهای فنی، عملیاتی و نصب را به‌صورت هم‌زمان بررسی کرد.
در ادامه، مهم‌ترین نکات خرید را به‌صورت حرفه‌ای و ساختاریافته ارائه می‌کنم.
۱) مشخص کردن نوع کاربرد
اولین و مهم‌ترین سؤال این است که فشارسنج تفاضلی را برای چه کاری می‌خواهید؟ چون نوع کاربرد مستقیماً مدل مناسب را تعیین می‌کند.
– کنترل فشار اتاق تمیز یا هواساز
– پایش پمپ، کمپرسور یا مبدل حرارتی
– مانیتورینگ افت فشار در خطوط فرایندی
چون فشارسنج مناسب HVAC با فشارهای بسیار پایین هوا، الزاماً برای سرویس نفت و گاز یا بخار مناسب نیست.
۲) انتخاب نوع دستگاه: مکانیکی یا دیجیتال
فشارسنج تفاضلی در دو خانواده اصلی عرضه می‌شود:
الف) مکانیکی
مثل مدل‌های دیافراگمی، بیلوزی یا مغناطیسی
ب) دیجیتال / ترانسمیتر
مزایا:
– دقت بالاتر
– خروجی 4-20 mA، HART، Modbus یا نمایشگر دیجیتال
– مناسب برای PLC / DCS / BMS
– قابلیت کالیبراسیون و تنظیم بهتر
محدودیت‌ها:
– گران‌تر
– نیازمند برق یا لوپ تغذیه
– حساس‌تر نسبت به شرایط نصب و نویز
۳) تعیین رنج اختلاف فشار (DP Range)
یکی از بحرانی‌ترین پارامترها، انتخاب رنج مناسب است.
اصل مهم:
رنج دستگاه باید طوری انتخاب شود که مقدار کاری معمول شما در حدود ۳۰٪ تا ۷۰٪ رنج کامل (Full Scale) قرار بگیرد.
۴) توجه به فشار استاتیک خط (Static Pressure)
بسیاری از خریداران فقط به ΔP نگاه می‌کنند و فشار استاتیک دو طرف را فراموش می‌کنند؛ در حالی که این یکی از مهم‌ترین عوامل خرابی تجهیز است.
در این حالت دستگاه باید بتواند:
– اختلاف فشار را اندازه‌گیری کند
– و هم‌زمان فشار استاتیک بالا را بدون آسیب تحمل کند
۵) دقت (Accuracy Class)
دقت فشارسنج باید متناسب با کاربرد انتخاب شود.
برای کاربردهای عمومی:
– کلاس 1.6
– کلاس 1.0
برای کاربردهای دقیق‌تر:
– کلاس 0.5
– کلاس 0.25
– یا در ترانسمیترها حتی بهتر
۶) نوع سیال فرآیندی
باید دقیقاً مشخص کنید سیال دو طرف فشار چیست:
– هوا
– گاز تمیز
– گاز خورنده
– آب
– روغن
– بخار
– سیالات شیمیایی
– سیال ویسکوز یا آلوده
۷) جنس قطعات در تماس با سیال (Wetted Parts Material)
برای دوام و ایمنی، باید متریال قسمتهای در تماس با سیال دقیقاً مناسب فرآیند باشد.
متریال‌های رایج:
– SS316 / SS316L
– Brass
– Monel
– Hastelloy
– PTFE-lined parts
– NBR / Viton / EPDM seals
انتخاب متریال:
– برای هوا و آب تمیز: برنج یا استنلس ممکن است کافی باشد
– برای سیالات خورنده: Hastelloy / Monel / PTFE
– برای گاز ترش: الزامات NACE
۸) سازگاری با محیط نصب
علاوه بر سیال، محیط نصب هم مهم است.
باید بررسی شود:
– دمای محیط
– دمای سیال
– لرزش مکانیکی
– رطوبت
– گردوغبار
– احتمال خوردگی محیطی
– فضای باز یا داخل سالن
– نیاز به IP بالا
– نیاز به ضدانفجار بودن
۹) قطر صفحه و خوانایی
در مدل‌های عقربه‌ای، اندازه صفحه بسیار مهم است.
قطرهای رایج:
– 63 mm
– 100 mm
– 150 mm
انتخاب:
– برای تابلو یا فاصله دید نزدیک: 63 یا 100 میلی‌متر
– برای نصب میدانی و دید از فاصله بیشتر: 100 یا 150 میلی‌متر
اگر اپراتور باید دائماً مقدار را بخواند، خوانایی یک عامل کلیدی است.
۱۰) واحد اندازه‌گیری مناسب
مطمئن شوید واحد روی صفحه یا نمایشگر برای کاربرد شما مناسب باشد.
واحدهای متداول:
– Pa
– kPa
– mbar
– bar
– mmH2O
– inH2O
– psi
۱۱) قابلیت تحمل اضافه‌فشار (Overpressure Protection)
باید بررسی کنید اگر یکی از خطوط HP یا LP ناگهان فشار بیشتری بگیرد، چه اتفاقی می‌افتد.
پارامترهای مهم:
– Overpressure limit
– Proof pressure
– Burst pressure
– One-sided pressure protection
این موضوع مخصوصاً هنگام:
– اشتباه اپراتور
– باز و بسته کردن منیفولد
– استارت/استاپ ناگهانی پمپ
– گرفتگی یک سمت لاین
۱۲) نحوه نصب و اتصالات فرآیندی
باید قبل از خرید، موقعیت نصب را مشخص کنید.
موارد مهم:
– نوع رزوه: NPT / BSP / G
– سایز اتصال: 1/4″ ، 1/2″ و غیره
– نصب افقی یا عمودی
– نصب پنلی یا دیواری
– فاصله بین اتصالات
– نیاز به براکت یا پایه نصب

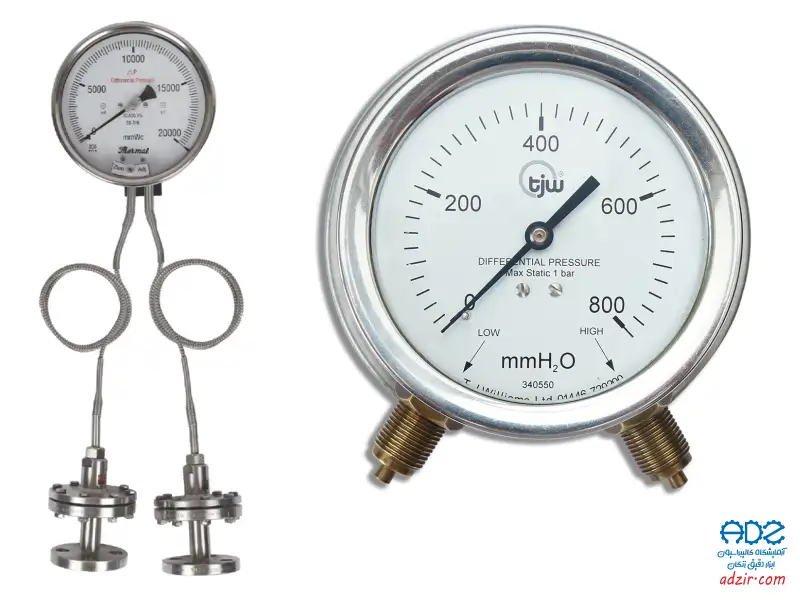

۱۳) نیاز به منیفولد، سیفون، اسنابر یا دیافراگم سیل
گاهی خود فشارسنج به‌تنهایی کافی نیست.
تجهیزات جانبی مهم:
– منیفولد 2-valve / 3-valve / 5-valve
– سیفون برای بخار
– اسنابر برای ضربان فشار
– دیافراگم سیل برای سیالات خورنده/چسبنده
– کپیلاری برای دمای بالا
– ولو ایزولیشن
۱۴) کالیبراسیون و گواهی‌ها
اگر فرآیند شما حساس است، فقط خرید دستگاه کافی نیست؛ باید موضوع کالیبراسیون هم بررسی شود.
۱۵) استانداردها و الزامات ایمنی
در کاربردهای صنعتی حرفه‌ای، بررسی استانداردها ضروری است.
– ASME
– EN / IEC
– ATEX / IECEx برای محیط انفجاری
– NACE برای گاز ترش
– IP rating
– SIL considerations در کاربردهای خاص
۱۶) خدمات پس از فروش و تأمین قطعات
حتی بهترین برند هم بدون پشتیبانی مناسب، در عمل دردسرساز می‌شود.
– موجودی بازار
– زمان تحویل
– امکان تأمین قطعات یدکی
– امکان کالیبراسیون دوره‌ای
– نمایندگی معتبر
– دسترسی به دفترچه فنی و دیتاشیت
۱۷) توجه به برند، اما نه فقط برند
برند مهم است، ولی مدل مناسب مهم‌تر است.
ممکن است یک برند بسیار معروف، مدلی داشته باشد که برای سرویس شما مناسب نباشد؛ و در مقابل یک برند تخصصی‌تر انتخاب بهتری ارائه دهد.
استاندارد ساخت و کلاس بندی فشار سنج تفاضلی - (Differential Pressure Gauge)
استانداردهای ساخت و کلاس‌بندی فشارسنج تفاضلی (Differential Pressure Gauge)
در عمل، «فشارسنج تفاضلی» می‌تواند گیج مکانیکی (عقربه‌ای/دیافراگمی/کپسولی/مگنهلیک) یا نمایشگر/ترانسمیتر DP باشد. بنابراین استانداردها هم در دو خانواده بررسی می‌شوند:
1) استانداردهای گیج‌های مکانیکی (Dial/Mechanical Gauges)
2) استانداردهای سنسورها/ترانسمیترهای DP (Electronic/Transmitters)
1) استانداردهای رایج برای ساخت و الزامات عمومی
1.1) ASME B40.100 (آمریکا) — مرجع بسیار مهم برای گیج‌های عقربه‌ای
این استاندارد برای گیج‌های فشار آنالوگ (شامل بسیاری از DP gaugeهای مکانیکی با صفحه مدرج) به‌کار می‌رود و موارد زیر را پوشش می‌دهد:
– الزامات طراحی و ساخت
– ابعاد صفحه و خوانایی
– رده‌های دقت (Accuracy Grades)
– الزامات عملکردی مانند خطا، پایداری، تکرارپذیری
– آزمون‌های عمومی (نمونه‌برداری، تست‌های ساده عملکردی)
در دیتاشیت بسیاری از برندهای گیج، عبارت‌هایی مثل “ASME B40.100 compliant” دیده می‌شود.
1.2) EN 837 (اروپا) — استاندارد گیج‌های فشار
خانواده استانداردهای EN 837 عمدتاً برای Pressure Gauges است:
– EN 837-1: گیج‌های بوردن تیوب (Bourdon tube)
– EN 837-2: انتخاب و نصب
– EN 837-3: دیافراگمی/کپسولی
برای فشارسنج تفاضلی:
– اگر DP gauge از مکانیزم دیافراگمی/کپسولی استفاده کند، EN 837-3 معمولاً مرتبط‌تر است.
– اگر DP به‌شکل “Indicator” با صفحه مدرج ارائه شود، بسیاری از الزامات عمومی EN 837 قابل اعمال است.
1.3) IEC 61010 — ایمنی تجهیزات اندازه‌گیری (برای مدل‌های دیجیتال)
برای DP gaugeهای دیجیتال/نمایشگرهای الکترونیکی و تجهیزات ابزار دقیق مرتبط:
– الزامات ایمنی الکتریکی
– ایمنی کاربری در محیط صنعتی/آزمایشگاهی
1.4) استانداردهای محیط‌های انفجاری (در صورت نیاز)
اگر محل نصب Zone بندی شده باشد:
– ATEX (اروپا)
– IECEx (بین‌المللی)
این‌ها بیشتر به ایمنی انفجاری (Explosion protection) مربوط‌اند تا “کلاس دقت”، ولی در خرید و ساخت بسیار تعیین‌کننده‌اند.
1.5) NACE MR0175 / ISO 15156 (سرویس گاز ترش)
اگر سیال H₂S داشته باشد (Sour Service):
– الزام متریال مناسب برای جلوگیری از SSC/HIC
– مربوط به Wetted parts و متریال دیافراگم/بدنه/آب‌بندها
1.6) درجه حفاظت بدنه (Ingress Protection)
برای آب و گردوغبار:
– IEC 60529 (IP Code) مثل IP54 / IP65 / IP67
تعمیر و سرویس دوره ای فشار سنج تفاضلی - (Differential Pressure Gauge)
تعمیر و سرویس دوره‌ای فشارسنج تفاضلی (Differential Pressure Gauge)
سرویس DP Gauge دو هدف اصلی دارد:
1) اطمینان از صحت قرائت (Accuracy/Repeatability)
2) جلوگیری از خرابی ناشی از نشتی، اضافه‌فشار، گرفتگی و فرسودگی قطعات
در این راهنما، هم مدل‌های مکانیکی (دیافراگمی/کپسولی/مگنهلیک) و هم دیجیتال/ترانسمیتر را پوشش می‌دهم.
1) برنامه پیشنهادی سرویس دوره‌ای (PM Plan)
تناوب واقعی به شرایط سرویس بستگی دارد (گردوغبار، بخارات خورنده، لرزش، سیکل‌های فشار، حساسیت فرآیند).
تناوب‌های رایج
– ماهانه (یا هفتگی در اتاق تمیز/HVAC حساس):
– کنترل بصری، نشتی، وضعیت صفر، خوانایی
– هر 3 تا 6 ماه:
– تست عملکرد در محل (Zero/Span check)، تمیزکاری خطوط ایمپالس
– سالانه:
– کالیبراسیون کامل (Bench Calibration) و سرویس مکانیکی در صورت نیاز
– پس از هر رویداد غیرعادی:
– Overpressure، ضربه فشار، ورود مایع/ذرات، لرزش شدید، تعمیرات خط
2) نکات ایمنی و آماده‌سازی قبل از سرویس
الزامات ایمنی
– LOTO (قفل و برچسب) طبق رویه سایت
– اطمینان از ایزوله بودن دو سمت HP و LP
– تخلیه فشار و در صورت نیاز تخلیه سیال (Drain/Vent)
– توجه به سیال خطرناک (بخار، اسید، H₂S):
– PPE مناسب، تهویه، مجوز کار (Permit)
نکته حیاتی (برای DPهای فرایندی)
اگر روی خط منیفولد دارید:
– ترتیب صحیح باز/بسته کردن شیرها را رعایت کنید تا دیافراگم با فشار یک‌طرفه آسیب نبیند.
3) سرویس دوره‌ای فشارسنج تفاضلی مکانیکی (عقربه‌ای)
3.1) بازرسی ظاهری (Visual Inspection)
چک کنید:
– ترک بدنه، شکستگی شیشه، نفوذ رطوبت/مه‌گرفتگی
– لق شدن پایه‌ها، براکت، اتصالات
– خوردگی بدنه و اتصالات
– وضعیت صفحه و عقربه (گیر کردن/سایش)
– وجود لرزش شدید (نیاز به دمپر/اسنابر)
معیار رد (Reject):
– شیشه ترک‌دار، بدنه ترک‌خورده، نشتی قابل مشاهده، عقربه گیرکرده
3.2) بررسی نشتی (Leak Test)
– اطراف پورت‌ها و اورینگ‌ها را با کف صابون/محلول نشتی‌یاب چک کنید.
– در سرویس‌های حساس: تست فشار ملایم و کنترل افت فشار.
علائم نشتی/خرابی آب‌بندی:
– صفر جابجا می‌شود
– پاسخ کند/غیرعادی
– صدای هیس یا حباب نشتی
3.3) بررسی وضعیت صفر (Zero Check / Zeroing)
– هر دو طرف HP و LP را به فشار یکسان (معمولاً اتمسفر) وصل کنید.
– عقربه باید دقیقاً روی Zero باشد.
– اگر انحراف جزئی است، با پیچ تنظیم صفر اصلاح کنید.
نکته: اگر صفر مرتباً برمی‌گردد (drift)، مشکل می‌تواند از:
– خستگی دیافراگم/فنر
– گیر مکانیزم
– نشتی داخلی
– آلودگی/رطوبت داخل کیس
3.4) تمیزکاری خطوط ایمپالس و اتصالات
برای DP که با شیلنگ/تیوبینگ متصل است:
– خطوط HP/LP را از نظر گرفتگی، تاخوردگی، کندانس، رسوب بررسی کنید.
– در سرویس گاز: کندانس/روغن می‌تواند خوانش را خطا کند.
– در سرویس مایع: وجود حباب هوا باعث ناپایداری می‌شود.
اقدام اصلاحی:
– Flush (شستشو) طبق رویه فرآیند
– تعویض شیلنگ‌های ترک‌خورده/سفت شده
– نصب تله کندانس/درین مناسب

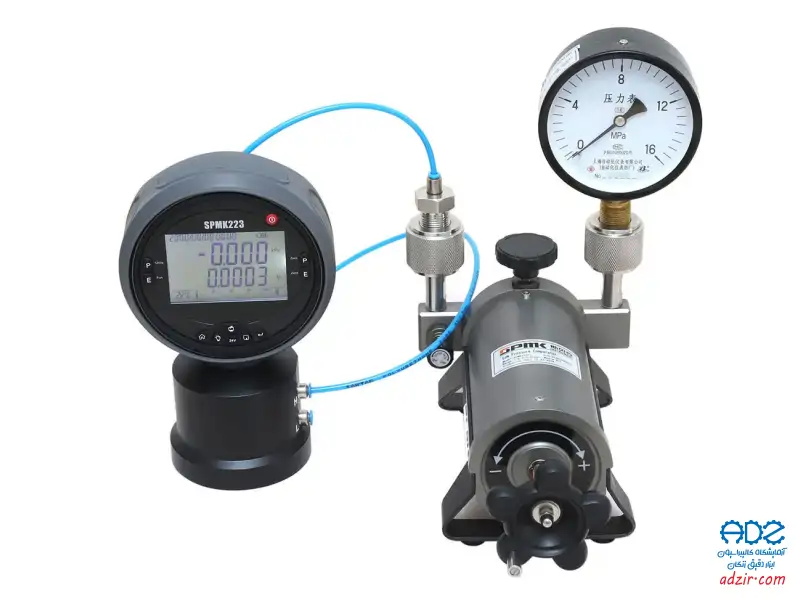

3.5) تست عملکرد در محل (In-situ Functional Check)
روش سریع:
– یک منبع DP کم‌فشار (hand pump/کالیبراتور) به‌صورت کنترل‌شده اعمال کنید.
– بالا/پایین رفتن نرم عقربه و برگشت به صفر را چک کنید.
علائم خرابی مکانیزم:
– پرش عقربه (Stick-slip)
– هیسترزیس زیاد (در برگشت مقدار متفاوت)
– تأخیر زیاد یا پاسخ کند
3.6) سرویس/تعمیرات رایج (Bench Repair)
موارد قابل تعمیر در بسیاری از مدل‌های مکانیکی:
– تعویض اورینگ‌ها و آب‌بندها
– تعویض شیشه/گسکت
– تمیزکاری مکانیزم (گردوغبار/رسوب)
– در برخی مدل‌ها: تعویض دیافراگم/کپسول (اگر کیت موجود باشد)
مواردی که معمولاً “تعویض کامل” اقتصادی‌تر/ایمن‌تر است:
– ترک بدنه یا نشتی از خود هوزینگ
– پارگی دیافراگم بدون امکان تعویض استاندارد
– خوردگی شدید قطعات wetted
– مدل‌های ارزان HVAC که تعمیرپذیری محدود دارند
4) سرویس دوره‌ای DP دیجیتال / ترانسمیتر تفاضلی
4.1) چک‌های دوره‌ای
– بررسی وضعیت Alarm/Diagnostics (در مدل‌های smart)
– بررسی Loop current برای 4–20 mA
– 4 mA در LRV و 20 mA در URV
– بررسی پایداری قرائت (noise/unsteady reading)
4.2) کالیبراسیون (Zero/Span Trim)
– Zero trim: وقتی هر دو سمت فشار برابر هستند
– Span trim: با مرجع دقیق و اعمال چند نقطه
هشدار مهم:
Trim کردن بدون مرجع قابل ردیابی می‌تواند تجهیز را از مدار دقت خارج کند.
4.3) رسیدگی به مشکلات رایج
– Drift: ناشی از دما، aging سنسور، نفوذ رطوبت
– Plugging: گرفتگی impulse line → اندازه‌گیری غلط
– Overpressure: آسیب به سنسور → خطا دائمی یا خروجی اشباع
5) کالیبراسیون استاندارد (برای هر دو نوع) — پیشنهاد حرفه‌ای
برای ارزیابی دقیق:
– روش ۵ نقطه یا ۹ نقطه (رفت و برگشت)
– ثبت:
– خطا در هر نقطه
– هیسترزیس
– تکرارپذیری
– استفاده از مرجع با دقت مناسب (معمولاً حداقل 4 برابر بهتر از تجهیز تحت آزمون)
خروجی مورد انتظار:
– As Found / As Left
– Pass/Fail بر اساس Accuracy Class یا Spec سازنده
شرایط محیطی کار با فشار سنج تفاضلی - (Differential Pressure Gauge)
شرایط محیطی برای فشارسنج تفاضلی فقط یک موضوع جانبی نیست؛ در بسیاری از کاربردها، خطای اندازه‌گیری، کاهش عمر تجهیز، Drift، خوردگی، نشتی، Condensation و حتی خرابی کامل مستقیماً به محیط نصب مربوط‌اند.
بنابراین هنگام انتخاب، نصب و بهره‌برداری از DP Gauge باید شرایط محیطی (Ambient Conditions) و شرایط فرآیندی (Process Conditions) را جداگانه ولی هم‌زمان بررسی کرد.
1) دسته‌بندی شرایط محیطی مؤثر
برای تحلیل حرفه‌ای، شرایط محیطی را می‌توان در 8 محور اصلی بررسی کرد:
- دمای محیط (Ambient Temperature)
- رطوبت و میعان (Humidity / Condensation)
- ارتفاع و فشار اتمسفری
- لرزش و شوک مکانیکی
- گردوغبار، ذرات معلق و آلودگی محیط
- خوردگی شیمیایی و اتمسفر خورنده
- نفوذ آب و شرایط فضای باز (Outdoor Exposure)
- محیط‌های انفجاری یا خطرناک (Hazardous Areas)
2) دمای محیط
2.1) اهمیت دما
دمای محیط روی این بخش‌ها اثر می‌گذارد:
– الاستیسیته دیافراگم/کپسول/بیلوز
– ویسکوزیته سیال پرکننده یا damping fluid
– پایداری سنسورهای الکترونیکی
– خطای صفر و Span
– مه‌گرفتگی صفحه یا نمایشگر
– پیری زودرس آب‌بندها و اورینگ‌ها
فشار سنج تفاضلی - (Differential Pressure Gauge) در چه صنایعی مورد استفاده قرار می گیرد
فشارسنج تفاضلی (Differential Pressure Gauge) به دلیل ماهیت عملکردی خود که بر اساس اختلاف فشار بین دو نقطه کار می‌کند، یکی از منعطف‌ترین و حیاتی‌ترین ابزارهای اندازه‌گیری در دنیای مهندسی است. این تجهیز در هر جایی که نیاز به کنترل جریان (Flow)، سطح (Level)، سلامت فیلتر یا اختلاف فشار دو محیط باشد، حضور دارد.
در ادامه، صنایع کلیدی و کاربردهای تخصصی این ابزار را با دقت فنی بررسی می‌کنیم:
۱. صنایع نفت، گاز و پتروشیمی (Oil, Gas & Petrochemical)
این صنعت بزرگترین مصرف‌کننده فشارسنج‌های تفاضلی (به‌ویژه مدل‌های ترانسمیتر با بدنه مقاوم) است.
اندازه‌گیری دبی (Flow): با استفاده از یک المان ایجادکننده افت فشار (مانند Orifice Plate یا Venturi)، از DP Gauge برای محاسبه مقدار جریان عبوری سیال استفاده می‌شود.
مانیتورینگ فیلترهای سپراتور: برای تشخیص زمان تعویض فیلترهای جداکننده گاز و مایع.
سطح‌سنجی مخازن تحت فشار: در مخازنی که فشار اتمسفریک ندارند، برای محاسبه ارتفاع مایع از اختلاف فشار پایین و بالای مخزن استفاده می‌شود.
پمپ‌ها و کمپرسورها: پایش فشار ورودی و خروجی برای اطمینان از عملکرد صحیح و جلوگیری از پدیده Cavitation.
۲. صنعت ساختمان و HVAC (تهویه مطبوع)
در این حوزه، فشارسنج‌های تفاضلی (عمدتاً سری مگنهلیک و دیجیتال) حکم سیستم عصبی را دارند.

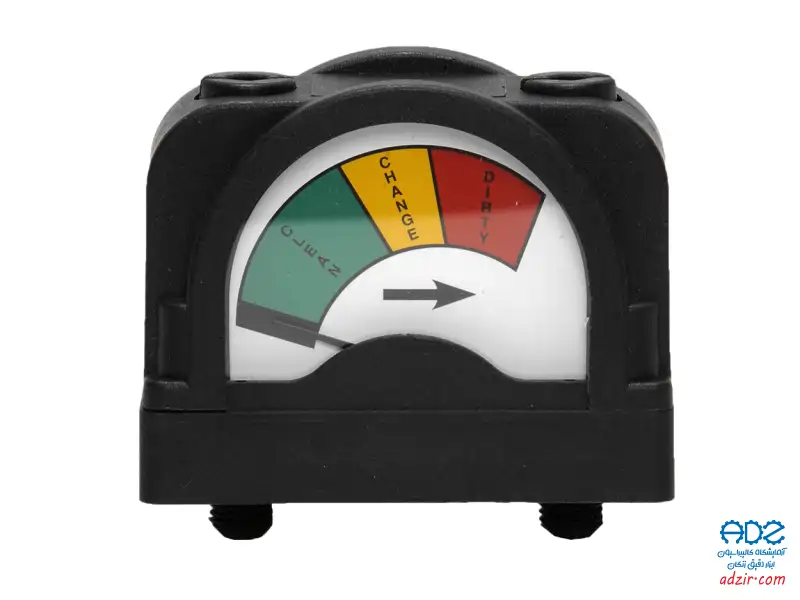

وضعیت فیلتر هوا: اندازه‌گیری افت فشار در دو طرف فیلترهای هواساز (AHU) برای اعلام زمان گرفتگی.
فشار اتاق (Room Pressure): در بیمارستان‌ها، آزمایشگاه‌ها و اتاق‌های ایزوله برای حفظ فشار مثبت (جلوگیری از ورود آلودگی) یا فشار منفی (جلوگیری از خروج آلودگی).
فن و بلوئر: اطمینان از گردش صحیح هوا در داکت‌ها.
۳. صنایع داروسازی و اتاق‌های تمیز (Cleanrooms)
دقت در این صنایع حیاتی است و کوچکترین خطا می‌تواند باعث ابطال یک پچ دارویی شود.
اختلاف فشار بین زون‌ها: حفظ گرادیان فشار بین اتاق‌های با کلاس تمیزی متفاوت (مثلاً کلاس ۱۰۰ به کلاس ۱۰۰۰).
فیلترهای HEPA: پایش دقیق فیلترهای فوق‌حساس هپا.
۴. نیروگاه‌ها و صنایع تولید انرژی
پیش‌گرم‌کن‌های هوا و آب: مانیتورینگ افت فشار در مبدل‌های حرارتی غول‌پیکر.
کندانسورها: بررسی کارایی سیستم چگالش.
کنترل احتراق: تنظیم نسبت هوا به سوخت در مشعل‌های بویلر.
۵. تصفیه آب و فاضلاب (Water & Wastewater)
سیستم‌های اسمز معکوس (RO): پایش فشار در دو طرف ممبران‌ها (غشاها)؛ افزایش اختلاف فشار نشانه گرفتگی ممبران است.
فیلترهای شنی و کربنی: تعیین زمان Backwash (شستشوی معکوس).
۶. صنایع غذایی و آشامیدنی (Food & Beverage)
پاستوریزاسیون: اطمینان از بالاتر بودن فشار بخش محصول پاستوریزه نسبت به محصول خام در مبدل‌های حرارتی (جهت جلوگیری از آلودگی متقاطع در صورت نشتی).
سیستم‌های CIP (شستشو در محل): پایش جریان و فشار محلول‌های شستشو در لوله‌ها.
۷. صنایع دریایی و کشتی‌سازی
مخازن سوخت و بار (Cargo): اندازه‌گیری سطح سوخت و بارهای مایع.
موتورخانه‌ها: پایش عملکرد سیستم‌های روغن‌کاری و سوخت‌رسانی موتورهای دیزل بزرگ.
۸. صنایع هوافضا و هوانوردی
لوله پیتو (Pitot Tube): اندازه‌گیری سرعت هوا (Airspeed) در هواپیماها بر اساس اختلاف فشار استاتیک و دینامیک.
کابین هواپیما: کنترل فشار داخلی کابین نسبت به فشار بیرونی در ارتفاعات بالا.
۹. صنایع تولیدی و متالورژی
جمع‌آوری گرد و غبار (Dust Collectors): پایش کیسه‌های بگ‌فیلتر در کارخانجات سیمان و فولاد.
کوره های صنعتی: کنترل اتمسفر و فشار داخل کوره.
