تنسایل – (Tensile Testing)
تنسایل - (Tensile Testing)

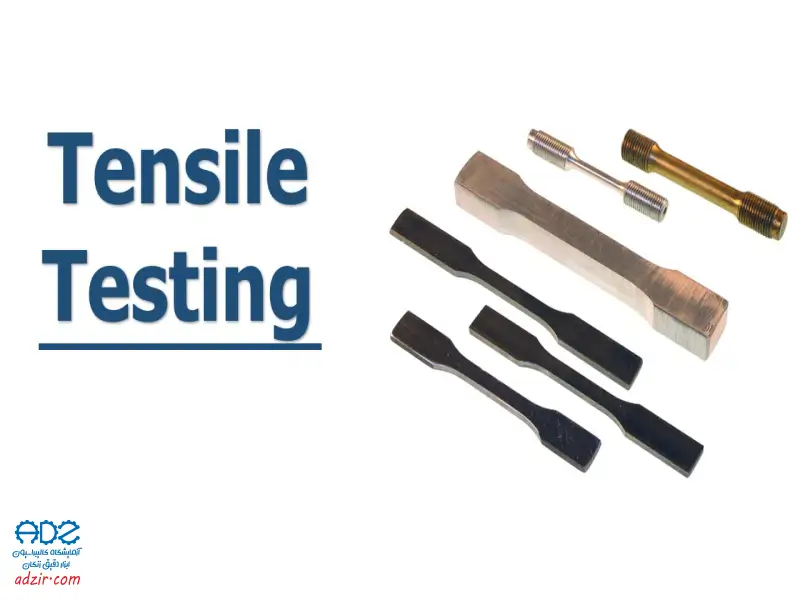

تنسایل یا آزمون کشش (Tensile Testing) یکی از مهم‌ترین آزمون‌های مکانیکی است که برای بررسی خواص مکانیکی مواد تحت نیروی کششی انجام می‌شود. در این آزمون، یک نمونه از ماده تحت نیروی کششی قرار می‌گیرد تا رفتار آن در برابر کشش بررسی شود.
تاریخچه کاربرد تنسایل - (Tensile Testing)
تاریخچه آزمون کشش (Tensile Testing) و کاربرد آن
دوران باستان
آزمایش خواص مکانیکی مواد به هزاران سال پیش بازمی‌گردد، زمانی که صنعتگران و مهندسان اولیه به دنبال درک بهتر رفتار مواد در برابر نیروهای خارجی بودند. در دوران مصر باستان و امپراتوری روم، فلزکاران برای ساخت ابزارها و سلاح‌ها، به طور تجربی مقاومت فلزات مختلف را بررسی می‌کردند، اما هیچ روش علمی و استانداردی برای آزمایش وجود نداشت.
قرن 18 و 19 – آغاز آزمایش‌های علمی
با پیشرفتهای صنعتی و نیاز به درک بهتر مواد، دانشمندان و مهندسان شروع به توسعه روش‌های علمی برای آزمایش استحکام مواد کردند. برخی نقاط مهم تاریخی عبارتند از:
- قرن 18: مهندسان بریتانیایی مانند جان اسمیتون (John Smeaton) و توماس یانگ (Thomas Young) مفاهیم تنش، کرنش و مدول الاستیسیته را توسعه دادند. یانگ اولین کسی بود که مدول الاستیسیته را به‌صورت ریاضی تعریف کرد.
- اوایل قرن 19: مخترعان و دانشمندان فرانسوی مانند ژان-بتیست ژوزف فوریه و آنتوان-آگوستین کُشی به توسعه تئوری‌های مکانیک مواد کمک کردند.
- سال 1856: ویلیام جان مک‌کوئن رانکین (William John Macquorn Rankine)، مهندس اسکاتلندی، فرمول‌های اولیه برای تنش و کرنش را ارائه کرد.
قرن 19 – تولد دستگاه‌های تنسایل مدرن
در این دوره، اولین دستگاه‌های مکانیکی برای آزمایش کشش ساخته شدند:
- در دهه 1830، دیوید کرکالدی (David Kirkaldy)، مهندس اسکاتلندی، دستگاهی برای تست کشش و فشار ساخت. او کارخانه‌ای در لندن تأسیس کرد که اولین مرکز تست مکانیکی استاندارد محسوب می‌شود.
- در اواخر قرن 19، آزمایش کشش در صنعت فولاد و ساخت‌وساز اهمیت زیادی پیدا کرد و شرکت‌هایی مانند Instron و Tinius Olsen تجهیزات مدرن‌تری برای تست کشش تولید کردند.
قرن 20 – استانداردسازی و پیشرفت تکنولوژی
با رشد سریع صنایع، استانداردهای بین‌المللی برای تست کشش معرفی شدند:
- ASTM (1902): جامعه آمریکایی آزمایش و مواد، استانداردهایی برای تست مکانیکی فلزات تدوین کرد.
- ISO (1947): سازمان بین‌المللی استانداردسازی، استانداردهای جهانی برای تست مواد معرفی کرد.
- در دهه 1950، استفاده از سنسورها و دستگاه‌های الکترونیکی برای اندازه‌گیری دقیق‌تر تنش و کرنش آغاز شد.
قرن 21 – پیشرفت دیجیتال و هوش مصنوعی
امروزه، آزمون کشش با استفاده از دستگاه‌های دیجیتال، حسگرهای دقیق و سیستم‌های کامپیوتری انجام می‌شود. همچنین، مدل‌سازی کامپیوتری و شبیه‌سازی عددی (Finite Element Analysis – FEA) به کمک نرم‌افزارهایی مانند Abaqus و ANSYS به درک بهتر رفتار مواد کمک می‌کند.
انواع مختلف تنسایل - (Tensile Testing)
آزمون کشش بسته به شرایط آزمایش، نوع ماده و اهداف مهندسی، به چندین نوع مختلف تقسیم می‌شود. در ادامه، مهم‌ترین انواع آزمون‌های کشش را بررسی می‌کنیم:
- آزمون کشش ساده (Uniaxial Tensile Test)
رایج‌ترین نوع آزمون کشش که در آن نمونه در یک راستا تحت نیروی کششی قرار می‌گیرد.
نتایج این آزمایش شامل مدول الاستیسیته، استحکام تسلیم، استحکام کششی نهایی، ازدیاد طول و کاهش سطح مقطع است.
برای مواد مختلف مانند فلزات، پلیمرها، کامپوزیت‌ها و سرامیک‌ها استفاده می‌شود.
استانداردهای رایج: ASTM E8/E8M (برای فلزات) و ISO 527 (برای پلاستیک‌ها).
- آزمون کشش دو محوری (Biaxial Tensile Test)
در این نوع آزمایش، نمونه در دو جهت عمود بر هم کشیده می‌شود.
مناسب برای ورق‌های فلزی، فیلم‌های پلیمری و بافت‌های بیولوژیکی.
این آزمایش اطلاعات دقیق‌تری درباره رفتار ماده در شرایط تنش چندمحوره ارائه می‌دهد.
کاربردها: ساخت بدنه خودرو، هوافضا، مهندسی پزشکی (مانند آزمایش روی پوست و بافت‌ها).
- آزمون کشش کرنش کنترل‌شده (Strain-Controlled Tensile Test)
در این روش، میزان کرنش به‌طور کنترل‌شده افزایش می‌یابد و تنش اعمال‌شده اندازه‌گیری می‌شود.
برای مطالعه رفتار خزش (Creep) و پدیده‌های تغییر شکل پلاستیک در مواد مهم است.
معمولاً در آزمایشات مرتبط با مهندسی هوافضا و نیروگاه‌های حرارتی استفاده می‌شود.
- آزمون کشش دمای بالا (High-Temperature Tensile Test)
آزمایش کشش روی مواد در دماهای بالا انجام می‌شود تا تأثیر دما روی خواص مکانیکی بررسی شود.
کاربردهای این آزمون شامل توربین‌های گازی، قطعات موتور جت و نیروگاه‌های هسته‌ای است.
استاندارد: ASTM E21.
- آزمون کشش دینامیکی یا ضربه‌ای (Dynamic Tensile Test)
در این روش، نمونه با سرعت بالا کشیده می‌شود تا رفتار آن در برابر بارگذاری دینامیکی یا ضربه‌ای بررسی شود.
مورد استفاده در صنایع خودروسازی (بررسی تصادفات)، هوافضا و نظامی.
روش‌هایی مانند Hopkinson bar test برای تحلیل کشش در سرعت‌های بالا استفاده می‌شود.
- آزمون کشش خزش (Creep Tensile Test)
برای بررسی رفتار مواد تحت بارگذاری طولانی‌مدت در دماهای بالا انجام می‌شود.
مناسب برای سوپرآلیاژها، فولادهای مقاوم در برابر حرارت و مواد سرامیکی.
استاندارد: ASTM E139.
- آزمون کشش تحت خلأ یا محیط خاص
برخی مواد در محیط‌های خاص (مانند خلأ، گازهای خورنده یا مایعات خاص) رفتار متفاوتی دارند.
این آزمون برای بررسی اثر اکسیداسیون، خوردگی و تخریب محیطی روی خواص کششی انجام می‌شود.
کاربردها: فضاپیماها، صنایع نفت و گاز، مهندسی پزشکی.
نحوه استفاده و کارکرد تنسایل - (Tensile Testing)

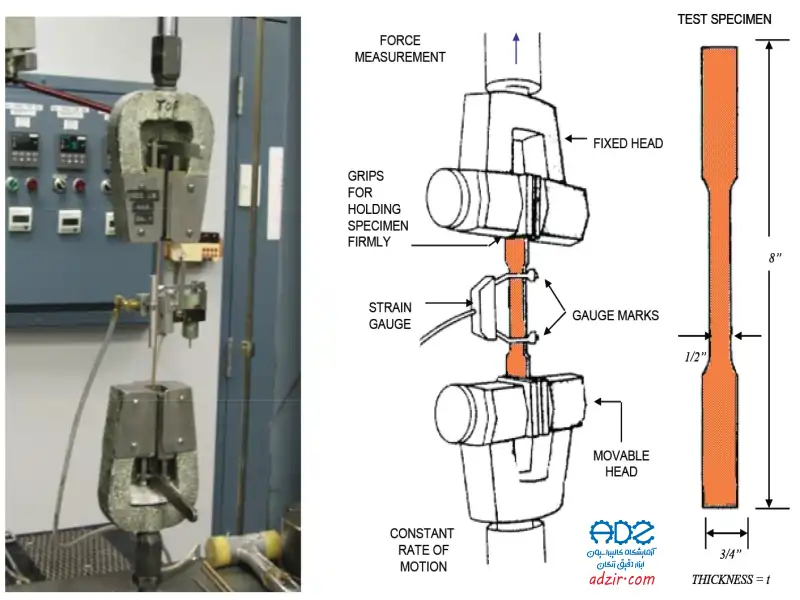

یک دستگاه استاندارد آزمون کشش معمولاً شامل اجزای زیر است:

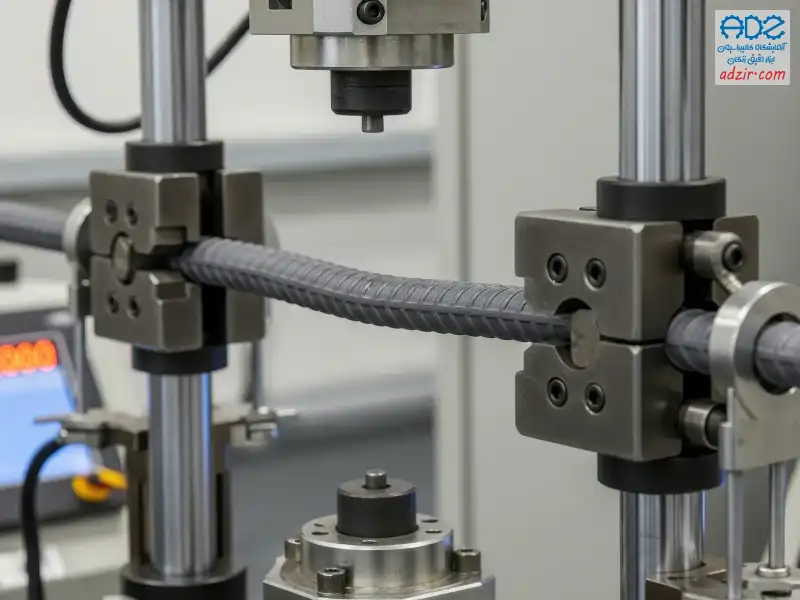

فک‌های نگهدارنده نمونه (Grips): نمونه آزمایشی بین این فک‌ها قرار گرفته و محکم می‌شود.
سلول بار (Load Cell): نیروی اعمالی به نمونه را اندازه‌گیری می‌کند.
اکستنسومتر (Extensometer): تغییر طول (کرنش) نمونه را اندازه‌گیری می‌کند.
موتور و سیستم انتقال نیرو: مسئول اعمال نیروی کششی به نمونه است.
سیستم کنترل و نرم‌افزار: داده‌های آزمایش را ثبت کرده و نمودار تنش-کرنش را تولید می‌کند.
مقایسه انواع تنسایل - (Tensile Testing)
آزمون کشش انواع مختلفی دارد که هرکدام برای بررسی ویژگی‌های خاص مواد در شرایط مختلف طراحی شده‌اند. در اینجا، مهم‌ترین انواع آزمون کشش را با یکدیگر مقایسه می‌کنیم:
- آزمون کشش ساده (Uniaxial Tensile Test)
این متداول‌ترین نوع آزمون کشش است که در آن نمونه فقط در یک جهت کشیده می‌شود. این روش برای تعیین استحکام کششی، حد تسلیم و ازدیاد طول مواد مانند فلزات، پلیمرها و کامپوزیت‌ها استفاده می‌شود. استانداردهای رایج این روش شامل ASTM E8 برای فلزات و ISO 527 برای پلاستیک‌ها است.
- آزمون کشش دو محوری (Biaxial Tensile Test)
برخلاف آزمون کشش ساده که نیرو فقط در یک جهت اعمال می‌شود، در این روش نیرو در دو جهت عمود بر هم وارد می‌شود. این آزمون برای مواد نازک مانند ورق‌های فلزی، فیلم‌های پلیمری و بافت‌های بیولوژیکی کاربرد دارد. این روش برای صنایع هوافضا و پزشکی اهمیت دارد، زیرا بسیاری از مواد در شرایط واقعی تحت تنش‌های چندمحوره قرار می‌گیرند.
- آزمون کشش کرنش کنترل‌شده (Strain-Controlled Tensile Test)
در این روش، میزان کرنش به‌صورت کنترل‌شده افزایش می‌یابد و تأثیر آن روی ماده بررسی می‌شود. این آزمون برای مطالعه رفتار خزش (Creep) و تغییر شکل پلاستیک مواد تحت بارگذاری طولانی‌مدت استفاده می‌شود. صنایع هوافضا، نیروگاه‌ها و مهندسی مواد از این روش برای اطمینان از عملکرد قطعات در شرایط سخت بهره می‌برند.
- آزمون کشش دمای بالا (High-Temperature Tensile Test)
در این آزمایش، نمونه در دماهای بالا کشیده می‌شود تا تأثیر حرارت روی خواص مکانیکی آن مشخص شود. این روش برای موادی که در محیط‌های با دمای بالا مانند توربین‌های گازی، موتورهای جت و تجهیزات نیروگاهی به کار می‌روند، ضروری است. استاندارد ASTM E21 برای این آزمون مورد استفاده قرار می‌گیرد.
- آزمون کشش دینامیکی (Dynamic Tensile Test)
در این روش، ماده تحت نیروی کششی با سرعت بالا قرار می‌گیرد تا واکنش آن در برابر بارگذاری دینامیکی یا ضربه‌ای بررسی شود. این آزمون بیشتر در خودروسازی (شبیه‌سازی تصادفات)، هوافضا و صنایع نظامی کاربرد دارد. روش Hopkinson bar test یکی از روش‌های رایج برای بررسی رفتار مواد در سرعت‌های بالا است.
- آزمون کشش خزش (Creep Tensile Test)
این آزمون برای بررسی تغییر شکل مواد تحت بارگذاری ثابت و طولانی‌مدت انجام می‌شود. به‌خصوص در دماهای بالا، مواد ممکن است دچار تغییر شکل تدریجی شوند که این مسئله در توربین‌های نیروگاهی، قطعات موتور هواپیما و صنایع نفت و گاز اهمیت دارد. استاندارد ASTM E139 برای این نوع آزمون به کار می‌رود.
- آزمون کشش در محیط خاص (Vacuum or Corrosive Tensile Test)
برخی از مواد در شرایط خاص محیطی مانند خلأ، گازهای خورنده یا مایعات شیمیایی رفتار متفاوتی از خود نشان می‌دهند. این آزمون برای تعیین اثر اکسیداسیون، خوردگی و شرایط محیطی بر روی استحکام مواد انجام می‌شود. این روش در صنایع هوافضا، پزشکی، نفت و گاز و صنایع شیمیایی اهمیت دارد.
اگر هدف بررسی استحکام کلی ماده باشد، آزمون کشش ساده بهترین گزینه است.
اگر ماده در شرایط چندمحوره تحت تنش قرار گیرد، آزمون کشش دو محوری توصیه می‌شود.
اگر بارگذاری در دمای بالا مدنظر باشد، آزمون کشش دمای بالا اهمیت دارد.
اگر رفتار ماده در سرعت‌های بالا بررسی شود، آزمون کشش دینامیکی مناسب‌تر است.
اگر تغییر شکل ماده در طولانی‌مدت ارزیابی شود، آزمون کشش خزش کاربرد دارد.
بررسی صحت عملکرد تنسایل - (Tensile Testing)
برای اطمینان از دقت و صحت عملکرد دستگاه تنسایل، باید مراحل کالیبراسیون، نگهداری و تحلیل داده‌ها را رعایت کرد. در اینجا به بررسی روش‌های اطمینان از عملکرد صحیح این دستگاه می‌پردازیم.
- کالیبراسیون دستگاه آزمون کشش
یکی از مهم‌ترین اقدامات برای اطمینان از عملکرد دقیق دستگاه، کالیبراسیون (Calibration) منظم آن است. این فرآیند شامل موارد زیر می‌شود:
کالیبراسیون سلول بار (Load Cell Calibration): این بخش باید به‌طور دقیق نیروی واردشده را اندازه‌گیری کند. می‌توان از وزنه‌های استاندارد یا دستگاه‌های کالیبراسیون برای بررسی صحت آن استفاده کرد.
کالیبراسیون اکستنسومتر (Extensometer Calibration): اکستنسومتر مسئول اندازه‌گیری کرنش (تغییر طول نمونه) است. باید با استفاده از نمونه‌های استاندارد بررسی شود.
بررسی سرعت بارگذاری: سرعت اعمال نیرو باید مطابق استانداردهای مربوطه مانند ASTM E8 یا ISO 527 تنظیم شود.
کالیبراسیون فک‌های نگهدارنده (Grip Alignment): فک‌ها باید به درستی هم‌محور باشند تا تنش به‌صورت یکنواخت روی نمونه اعمال شود.
- بررسی صحت داده‌های به‌دست‌آمده
برای اطمینان از دقت نتایج آزمون، داده‌های خروجی باید مورد تحلیل و بررسی قرار گیرند:
بررسی نمودار تنش-کرنش: منحنی حاصل از آزمایش باید رفتار مکانیکی ماده را به‌درستی نشان دهد. وجود تغییرات غیرعادی در نمودار ممکن است نشانه خطا در اندازه‌گیری باشد.
مقایسه با داده‌های استاندارد: نتایج باید با مقادیر مرجع برای مواد مشابه مقایسه شوند.
تکرار آزمایش: انجام چندین تست روی نمونه‌های یکسان به بررسی تکرارپذیری (Repeatability) داده‌ها کمک می‌کند.
کنترل شرایط محیطی: دما، رطوبت و شرایط آزمایش باید کنترل شوند تا تأثیرات جانبی روی نتایج کاهش یابد.
- نگهداری و تعمیرات پیشگیرانه
بررسی و تعویض فک‌های نگهدارنده: فرسودگی فک‌ها ممکن است باعث لغزش نمونه شود و داده‌ها را نادرست کند.
روانکاری قطعات متحرک: به‌ویژه در سیستم‌های هیدرولیکی و موتوری، روانکاری صحیح از اختلال در بارگذاری جلوگیری می‌کند.
بروزرسانی نرم‌افزار: نرم‌افزار تحلیل داده‌ها باید همیشه به‌روز باشد تا دقت پردازش نتایج حفظ شود.
بررسی کابل‌ها و سنسورها: هرگونه قطعی یا اتصالات نادرست می‌تواند روی دقت اندازه‌گیری تأثیر بگذارد.
- خطاهای رایج و راه‌های رفع آن‌ها
لغزش نمونه در فک‌ها: علت آن می‌تواند محکم نبودن فک‌ها یا طراحی نامناسب نمونه باشد. باید از فک‌های مناسب برای نوع ماده استفاده شود.
عدم دقت در اندازه‌گیری نیرو: ممکن است به دلیل خرابی سلول بار یا کالیبراسیون نامناسب باشد. سلول بار باید مرتب بررسی شود.
عدم یکنواختی در کرنش: ممکن است ناشی از عدم هم‌محوری نمونه و فک‌ها باشد. باید نصب دقیق نمونه انجام شود.

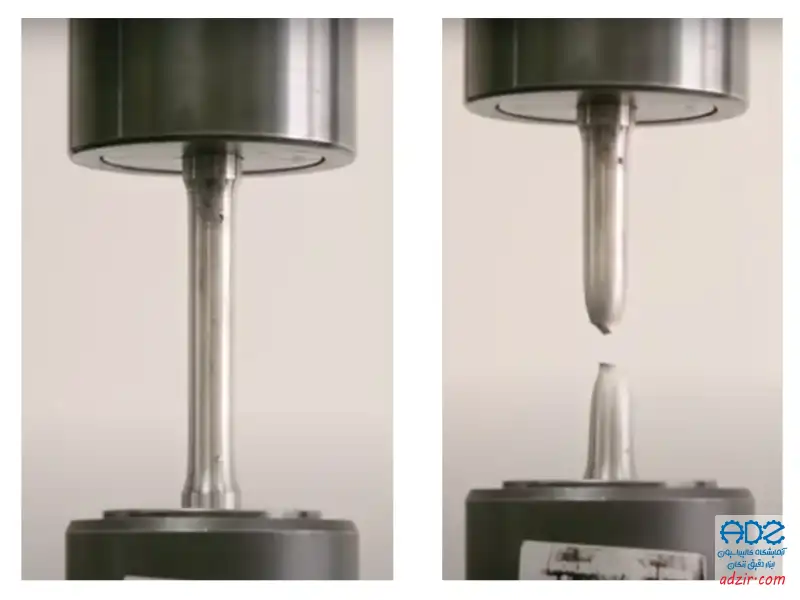

شکست غیرعادی نمونه: اگر نمونه در محل فک بشکند، احتمالاً تنش‌های اضافی ناشی از عدم هم‌راستایی فک‌ها وجود دارد.
کالیبراسیون منظم، نگهداری و تحلیل داده‌های آزمون کشش از مهم‌ترین راه‌های بررسی صحت عملکرد دستگاه تنسایل هستند.
داده‌های آزمون باید با استانداردهای مرجع مقایسه شوند و هرگونه انحراف غیرعادی تحلیل گردد.
کنترل شرایط محیطی، تکرار آزمایش و نگهداری تجهیزات به افزایش دقت و صحت نتایج کمک می‌کند.
حداکثر خطای مجاز تنسایل - (Tensile Testing)
خطای مجاز در آزمون کشش به عوامل متعددی مانند نوع دستگاه، استانداردهای مورد استفاده، دقت تجهیزات اندازه‌گیری و شرایط آزمون بستگی دارد. سازمان‌های استاندارد مانند ASTM، ISO و DIN محدوده‌های خطای مجاز را برای دستگاه‌های تنسایل تعیین کرده‌اند.
- خطای مجاز در اندازه‌گیری نیرو (Load Measurement Error)
طبق استاندارد ASTM E4 و ISO 7500-1، حداکثر خطای مجاز در اندازه‌گیری نیرو به کلاس دقت دستگاه بستگی دارد:
- کلاس 0.5: ±0.5٪ از مقدار واقعی نیرو
- کلاس 1: ±1٪ از مقدار واقعی نیرو (برای اغلب دستگاه‌های صنعتی)
- کلاس 2: ±2٪ (برای دستگاه‌های آزمایشگاهی عمومی)
- خطای مجاز در اندازه‌گیری تغییر طول (Strain Measurement Error)
دقت اندازه‌گیری کرنش به نوع سنسور (اکستنسومتر) بستگی دارد:
- اکستنسومترهای دقیق (Class A): ±0.5٪ از مقدار واقعی
- اکستنسومترهای عمومی (Class B): ±1٪ تا 2٪
در استاندارد ISO 9513، اکستنسومترهای کلاس 0.5 و 1 برای اندازه‌گیری دقیق کرنش توصیه می‌شوند.
- خطای مجاز در سرعت اعمال بار (Strain Rate Error)
استاندارد ASTM E8 و ISO 6892-1 محدودیت‌هایی برای نرخ کرنش (strain rate) تعیین کرده‌اند:
- تغییرات مجاز در نرخ کرنش معمولاً کمتر از ±20٪ مقدار تعیین‌شده است.
- برای مواد حساس به نرخ کرنش (مانند پلیمرها)، دقت بالاتر (±10٪) توصیه می‌شود.
- خطای مجاز در هم‌راستایی (Misalignment Error)
هم‌راستایی نامناسب فک‌ها می‌تواند باعث توزیع غیر یکنواخت تنش و نتایج نادرست شود.
- طبق استاندارد ISO 6892-1، حداکثر انحراف زاویه‌ای فک‌ها کمتر از 1 درجه باید باشد.
- میزان عدم هم‌محوری نباید از 10% قطر نمونه بیشتر باشد.
- خطای مجاز در تکرارپذیری (Repeatability Error)
اگر چندین نمونه یکسان آزمایش شوند، انحراف معیار نتایج نباید بیش از ±2٪ تا ±5٪ از مقدار میانگین باشد.
داده‌های آزمون باید پایدار باشند و تغییرات غیرعادی نداشته باشند.
خطای مجاز در آزمون کشش به استانداردهای مورد استفاده و نوع دستگاه بستگی دارد.
در بیشتر موارد، خطای اندازه‌گیری نیرو و کرنش بین ±0.5٪ تا ±2٪ قابل‌قبول است.
کنترل کالیبراسیون، هم‌راستایی فک‌ها و نرخ بارگذاری برای کاهش خطا ضروری است.
نکات ایمنی کار با تنسایل - (Tensile Testing)
آزمون کشش شامل اعمال نیروی زیاد به نمونه‌های مختلف است که می‌تواند باعث شکستن ناگهانی مواد و ایجاد خطراتی برای اپراتور شود. رعایت نکات ایمنی در هنگام کار با دستگاه تنسایل از اهمیت بالایی برخوردار است. در ادامه، مهم‌ترین نکات ایمنی این آزمایش بررسی شده‌اند.
- استفاده از تجهیزات حفاظت فردی (PPE)
عینک ایمنی: برای محافظت از چشم‌ها در برابر پرتاب ذرات نمونه در هنگام شکست.
دستکش مقاوم در برابر برش: برای جلوگیری از آسیب هنگام دست‌زدن به نمونه‌های فلزی یا تیز.
کفش ایمنی: برای محافظت در برابر سقوط ناگهانی اجسام.
گوشی محافظ (در صورت نیاز): برخی از دستگاه‌های آزمون کشش پرقدرت ممکن است سر و صدای زیادی ایجاد کنند.
- بررسی وضعیت دستگاه قبل از شروع آزمایش
اطمینان از کالیبراسیون صحیح دستگاه برای جلوگیری از اعمال نیروی نادرست.
بررسی فک‌های نگهدارنده برای اطمینان از سالم بودن و هم‌محوری آن‌ها.
کنترل سنسورها و سیستم‌های اندازه‌گیری برای جلوگیری از داده‌های اشتباه.

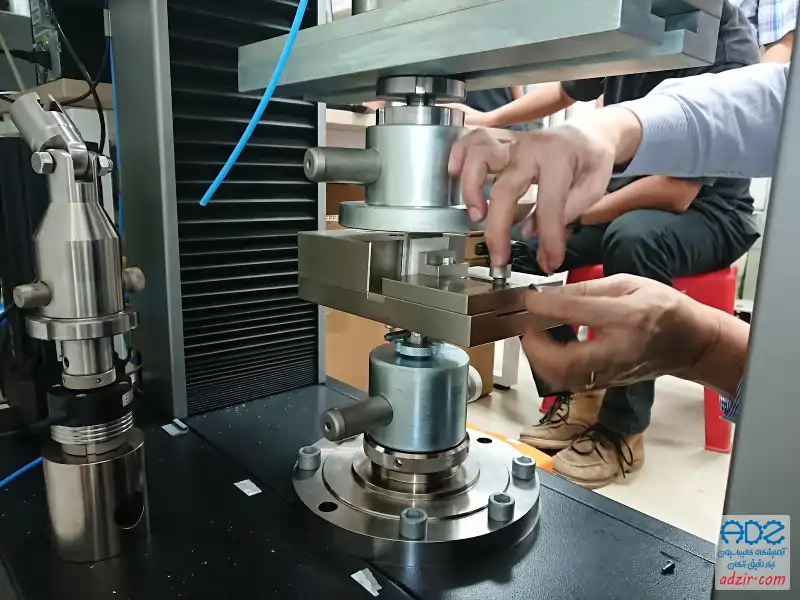

- نصب صحیح نمونه در فک‌ها
نمونه باید کاملاً هم‌محور با دستگاه قرار گیرد تا از توزیع یکنواخت نیرو اطمینان حاصل شود.
از فک‌های مناسب برای نوع ماده استفاده شود تا از لغزش یا شکست ناگهانی جلوگیری شود.
پس از نصب، فک‌ها باید محکم بسته شوند تا از رها شدن ناگهانی نمونه جلوگیری شود.
- رعایت فاصله ایمن هنگام آزمایش
در هنگام اعمال نیرو، اپراتور و سایر افراد باید در فاصله ایمن از دستگاه بایستند.
هنگام انجام آزمایش روی مواد شکننده مانند شیشه، سرامیک یا پلیمرهای خاص، از محفظه محافظ (Safety Shield) استفاده شود.
هیچ‌کس نباید دست یا بدن خود را نزدیک ناحیه اعمال نیرو قرار دهد.
- کنترل پارامترهای آزمایش
نرخ اعمال نیرو نباید بیش از مقدار تعیین‌شده در استانداردها باشد، زیرا باعث شکست ناگهانی و غیرمنتظره نمونه می‌شود.
هنگام آزمایش مواد در دماهای بالا یا پایین، باید از تجهیزات مخصوص مانند کوره‌ها یا محفظه‌های خنک‌کننده استفاده شود.
در آزمایش‌های کشش دینامیکی یا نرخ کرنش بالا، اطمینان از استحکام دستگاه ضروری است.
- اقدامات ایمنی پس از اتمام آزمایش
پس از شکست نمونه، لبه‌های تیز یا قطعات پرتاب‌شده را جمع‌آوری کرده و به‌طور ایمن دفع کنید.
دستگاه باید خاموش و فک‌ها کاملاً باز شوند تا در استفاده‌های بعدی مشکلی ایجاد نشود.
نتایج آزمایش باید به‌درستی بررسی شده و داده‌های غیرعادی مورد تحلیل قرار گیرند.
قسمتهای تشکیل دهنده تنسایل - (Tensile Testing)
دستگاه تنسایل از بخش‌های مختلفی تشکیل شده است که هرکدام وظیفه خاصی در انجام آزمون کشش دارند. در ادامه، مهم‌ترین قسمتهای این دستگاه را معرفی و توضیح می‌دهیم.

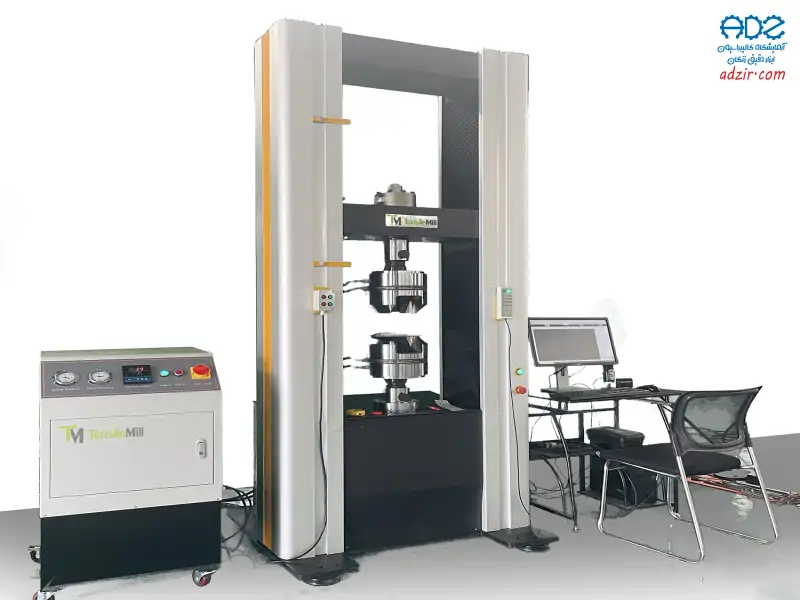

- فریم دستگاه (Machine Frame)
بدنه اصلی دستگاه که سایر اجزا روی آن سوار شده‌اند.
معمولاً از فولاد مستحکم یا آلیاژهای مقاوم ساخته می‌شود تا تنش‌های بالا را تحمل کند.

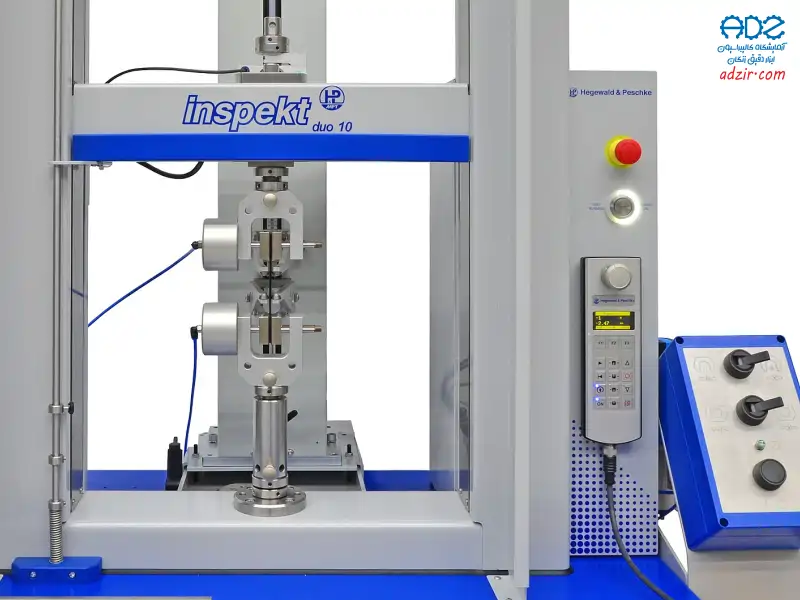

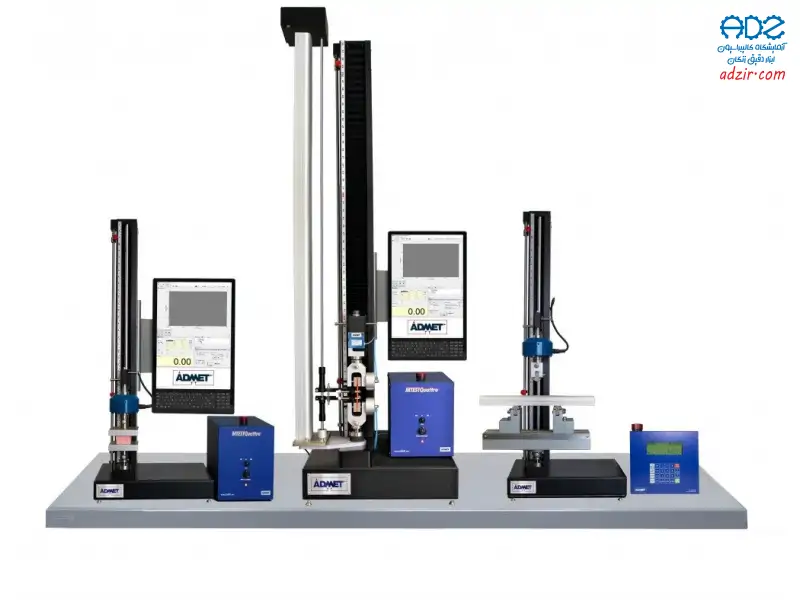

بسته به نوع دستگاه، ممکن است تک‌ستونی (Single-column) یا دو‌ستونی (Dual-column) باشد.
- سیستم اعمال نیرو (Loading System)
این سیستم وظیفه اعمال نیروی کششی به نمونه را بر عهده دارد و شامل موارد زیر است:

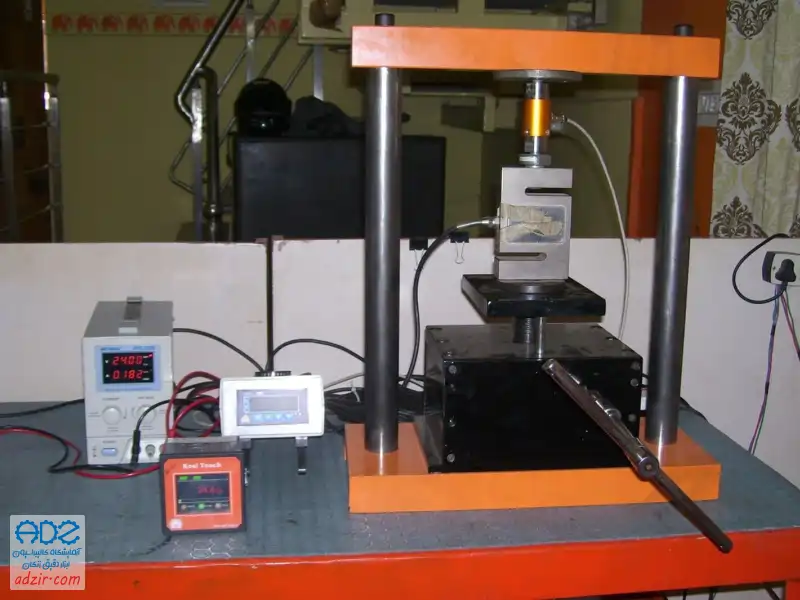

سلول بار (Load Cell): سنسوری که مقدار نیروی اعمال‌شده را اندازه‌گیری می‌کند. دقت سلول بار تأثیر مستقیمی بر صحت نتایج دارد.
محرک (Actuator): که می‌تواند الکترومکانیکی (Screw-driven) یا هیدرولیکی باشد و مسئول اعمال نیروی کششی است.
سیستم کنترل نیرو: تنظیم‌کننده میزان و نرخ افزایش نیرو که معمولاً از طریق نرم‌افزار کنترل می‌شود.
- فک‌های نگهدارنده (Grips & Fixtures)
نگهدارنده نمونه برای جلوگیری از لغزش و اعمال یکنواخت نیرو.
انواع فک‌ها بسته به نوع ماده:
- فک‌های مکانیکی: برای مواد سخت مانند فلزات.
- فک‌های پنوماتیک یا هیدرولیکی: برای موادی که به نیروی فشاری یکنواخت نیاز دارند.
- فک‌های مخصوص فیلم و الیاف: برای مواد انعطاف‌پذیر مانند پلاستیک‌ها و پارچه‌ها.
- سیستم اندازه‌گیری تغییر طول (Extensometer)
سنسوری که تغییرات طولی نمونه را اندازه‌گیری می‌کند.
انواع اکستنسومتر:

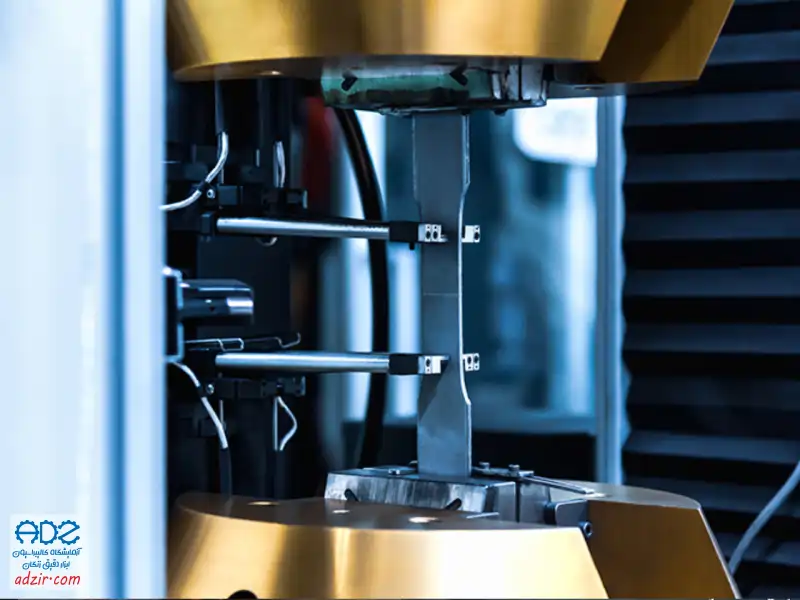

- تماسی (Clip-on Extensometer): به نمونه متصل می‌شود و تغییرات را ثبت می‌کند.

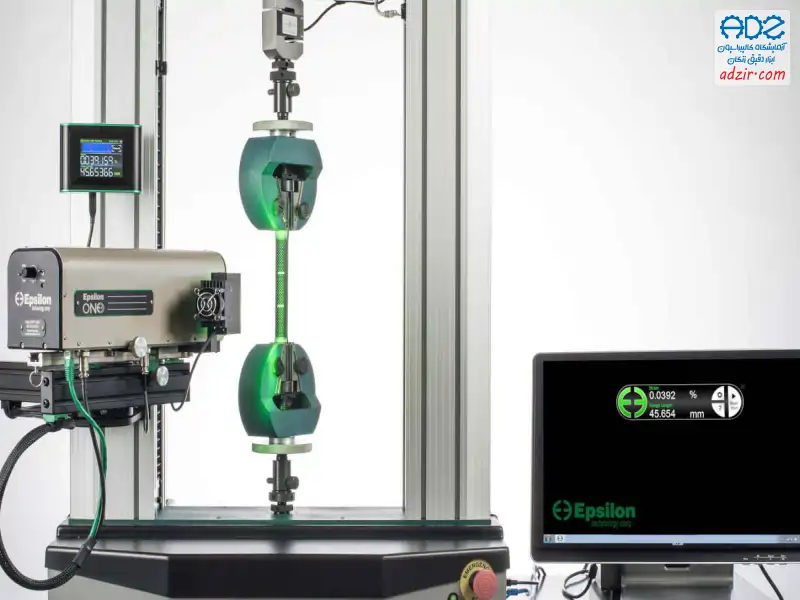

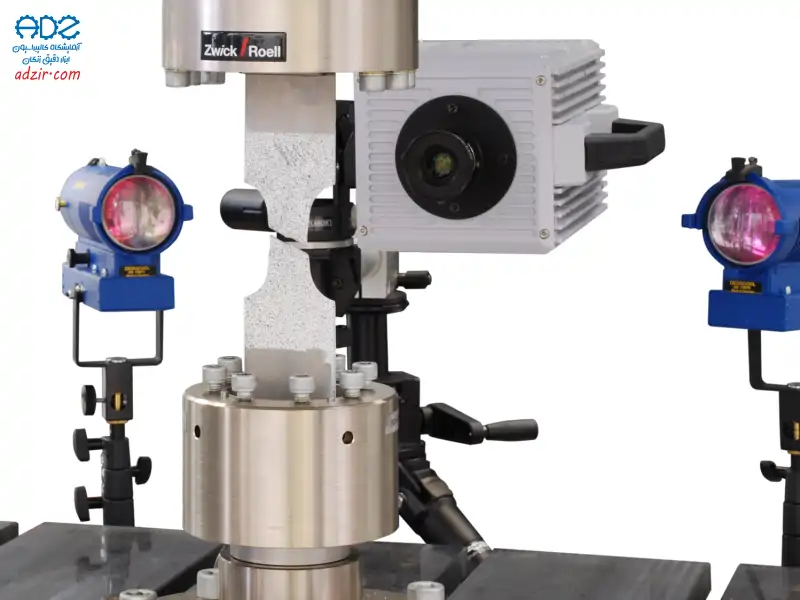

- بدون تماس (Video Extensometer): با استفاده از دوربین و فناوری اپتیکی تغییرات را محاسبه می‌کند (برای نمونه‌های حساس توصیه می‌شود).
- نرم‌افزار و سیستم کنترل (Software & Control System)
نرم‌افزار برای تنظیم پارامترهای آزمایش، پردازش داده‌ها و رسم نمودار تنش-کرنش استفاده می‌شود.
امکان کنترل نرخ بارگذاری، زمان آزمون و پردازش نتایج را دارد.
- نمایشگر و سیستم داده‌برداری (Display & Data Acquisition System)
اطلاعات آزمون را در قالب عددی و نموداری نمایش می‌دهد.
شامل رابط‌های دیجیتالی و آنالوگ برای ثبت داده‌ها است.
دستگاه آزمون کشش از بخش‌های اصلی مانند فریم، سیستم اعمال نیرو، فک‌های نگهدارنده، اکستنسومتر، نرم‌افزار و سیستم نمایش داده‌ها تشکیل شده است.
هر بخش وظیفه مشخصی دارد و در دقت و صحت نتایج آزمایش تأثیرگذار است.
بسته به نوع مواد و نیاز آزمایش، برخی اجزا مانند فک‌ها و اکستنسومترها ممکن است متفاوت باشند.
شرکت های سازنده تنسایل - (Tensile Testing)
تعدادی از شرکت‌های معتبر در سراسر جهان دستگاه‌های آزمون کشش با دقت بالا برای صنایع مختلف تولید می‌کنند. این شرکت‌ها معمولاً تجهیزات با کیفیت بالا و مطابق با استانداردهای بین‌المللی ارائه می‌دهند. در ادامه، به معرفی برخی از برترین شرکت‌ها در این حوزه می‌پردازیم.
محل تاسیس: ایالات متحده آمریکا
محصولات: دستگاه‌های آزمایش کشش، فشار، خمش، ضربه و آزمایش‌های دیگر
ویژگی‌ها:
- یکی از پیشگامان صنعت آزمون‌های مکانیکی
- دستگاه‌های متنوع برای مواد مختلف از جمله فلزات، پلاستیک‌ها و کامپوزیت‌ها
- نرم‌افزار پیشرفته برای تجزیه و تحلیل داده‌ها
- مطابق با استانداردهای ASTM، ISO و DIN
محل تاسیس: آلمان
محصولات: دستگاه‌های آزمون کشش، سختی، خزش، خمش و ضربه
ویژگی‌ها:
- یکی از بزرگ‌ترین تولیدکنندگان دستگاه‌های آزمایش مواد در دنیا
- ارائه انواع دستگاه‌های دستی، خودکار و نیمه‌اتوماتیک
- طراحی و ساخت سیستم‌های تست خاص برای صنایع مختلف
- ارائه راهکارهای نرم‌افزاری برای تجزیه و تحلیل نتایج
محل تاسیس: ایالات متحده آمریکا
محصولات: سیستم‌های تست کشش، خمش، ضربه، خزش و سایر آزمایش‌های مکانیکی
ویژگی‌ها:
- فناوری پیشرفته برای تحقیق و توسعه مواد
- دستگاه‌های کشش برای آزمایش‌های دقیق و تست‌های دینامیکی
- کنترل‌کننده‌ها و نرم‌افزارهای پیچیده برای تحلیل و اندازه‌گیری داده‌ها
- استفاده در صنایع هوافضا، خودرو، انرژی و مواد
- Shimadzu Corporation
محل تاسیس: ژاپن
محصولات: تجهیزات تست کشش، سختی، فشرده‌سازی و سایر آزمایش‌های مکانیکی
ویژگی‌ها:
- تولید دستگاه‌های تست با دقت بالا برای انواع مختلف مواد
- استفاده از فناوری‌های مدرن برای اندازه‌گیری دقیق نیرو و کرنش
- سیستم‌های کنترل خودکار برای راحتی کاربری
- سازگاری با استانداردهای بین‌المللی
- Tinius Olsen
محل تاسیس: ایالات متحده آمریکا
محصولات: دستگاه‌های تست کشش، فشار، ضربه، خمش و سایر آزمایش‌های مکانیکی
ویژگی‌ها:
- سابقه بیش از 100 سال در زمینه تولید تجهیزات آزمایشگاهی
- ارائه دستگاه‌های کشش با کیفیت بالا برای آزمایش‌های مواد مختلف
- طراحی‌های مناسب برای کاربردهای صنعتی و تحقیقاتی
- تجهیزات با قابلیت اندازه‌گیری دقیق و تجزیه و تحلیل پیشرفته داده‌ها
- Hegewald & Peschke
محل تاسیس: آلمان
محصولات: دستگاه‌های آزمون کشش و سایر تجهیزات آزمایشگاهی
ویژگی‌ها:
- متخصص در تجهیزات آزمایشگاهی با تمرکز بر آزمون‌های کششی و فشار
- دستگاه‌های قابل اعتماد با دقت بالا و قیمت مناسب
- سیستم‌های نرم‌افزاری برای تجزیه و تحلیل نتایج
- مناسب برای استفاده در صنایع خودرو، فولاد و شیمیایی
- Mühlen Test Equipment (TME)
محل تاسیس: آلمان
محصولات: دستگاه‌های آزمایش کشش، خمش و سایر آزمایش‌های مکانیکی
ویژگی‌ها:
- دستگاه‌های آزمون کشش دقیق و با دوام
- استفاده از سیستم‌های هیدرولیکی و الکترومکانیکی
- دستگاه‌های قابل سفارشی‌سازی برای نیازهای خاص
- مناسب برای آزمایش مواد فلزی، پلیمری و کامپوزیت‌ها
Instron، Zwick Roell، MTS Systems، Shimadzu، Tinius Olsen، Hegewald & Peschke، و Mühlen Test Equipment از برترین شرکت‌ها در زمینه تولید دستگاه‌های آزمون کشش هستند.
این شرکت‌ها دستگاه‌های متنوعی برای کاربردهای مختلف از جمله صنعت خودرو، هوافضا، مواد ساختمانی، پلیمرها و مواد کامپوزیتی تولید می‌کنند.
این دستگاه‌ها معمولاً مطابق با استانداردهای بین‌المللی و با ویژگی‌هایی همچون دقت بالا، نرم‌افزارهای تحلیلی پیشرفته و پشتیبانی فنی عرضه می‌شوند.
نکات مهم هنگام خرید تجهیز
خرید دستگاه آزمون کشش یک تصمیم مهم است که نیاز به بررسی دقیق دارد، چرا که این دستگاه‌ها برای ارزیابی خصوصیات مکانیکی مواد استفاده می‌شوند و دقت و کیفیت آن‌ها تأثیر مستقیم بر نتایج آزمایش‌ها خواهد داشت. در ادامه نکات کلیدی برای خرید دستگاه تنسایل را آورده‌ایم.
- نوع دستگاه و ساختار آن
تک‌ستونی یا دو‌ستونی (Single-column vs. Dual-column):
- دستگاه‌های تک‌ستونی برای آزمایش‌های کشش با بار کم و کاربردهای عمومی مناسب‌ترند.
- دستگاه‌های دو‌ستونی برای آزمایش‌های با دقت بالا، بارهای سنگین و نیازهای خاص صنعتی انتخاب می‌شوند.
سیستم محرک:
- دستگاه‌ها می‌توانند الکترومکانیکی (Screw-driven) یا هیدرولیکی باشند. انتخاب سیستم به نیاز آزمایش و نوع ماده بستگی دارد.
- سیستم الکترومکانیکی مناسب‌تر برای دقت بالا و سرعت تست کنترل‌شده است.
- سیستم هیدرولیکی قدرت بالاتری برای بارهای زیاد و تست‌های با نرخ سرعت بالا دارد.
- ظرفیت و محدوده بارگذاری
ظرفیت نیروی قابل اعمال (Load Capacity):
- توجه به ظرفیت نیروی دستگاه بسیار مهم است، به خصوص اگر قصد دارید مواد با استحکام بالا مانند فلزات را آزمایش کنید.
- ظرفیت‌های معمول از 5 کیلو نیوتن تا 1000 کیلو نیوتن و حتی بالاتر وجود دارند. باید ظرفیت دستگاه با نیازهای آزمایشگاهی شما هماهنگ باشد.
محدوده تغییر طول (Strain Measurement):
- بررسی این که دستگاه قادر به اندازه‌گیری تغییرات طول نمونه در هنگام کشش است یا خیر و تا چه اندازه می‌تواند تغییرات جزئی را ثبت کند.
- برخی از دستگاه‌ها برای مواد خاص مانند پلاستیک یا کامپوزیت‌ها به دقت بالایی در اندازه‌گیری تغییر طول نیاز دارند.
- دقت و دقت اندازه‌گیری
دقت دستگاه:
- دستگاه‌های تست کشش باید دارای دقت بالا در اندازه‌گیری نیرو و تغییر طول باشند. دستگاه‌های کلاس 1 و کلاس 0.5 از دقت بالاتری برخوردارند.
- توجه به تفاوت‌های درصد خطا در اندازه‌گیری نیرو و تغییر طول برای تضمین نتایج دقیق.
سیستم اندازه‌گیری نیرو و کرنش:
- دقت سلول بار و اکستنسومتر اهمیت زیادی دارد. برای مواد حساس به تغییرات کرنش، نیاز به سیستم‌های اندازه‌گیری دقیق و بدون خطا خواهید داشت.
- امکانات نرم‌افزاری و تجزیه و تحلیل داده‌ها
نرم‌افزار مدیریت آزمون:
- دستگاه باید با نرم‌افزار پیشرفتهای همراه باشد که قادر به ذخیره، تجزیه و تحلیل و نمایش داده‌ها باشد.
- نرم‌افزار باید امکان رسم نمودار تنش-کرنش، تجزیه و تحلیل شکست و مقایسه نتایج با استانداردها را فراهم کند.
گزارش‌گیری و ذخیره‌سازی داده‌ها:
- نرم‌افزار باید بتواند داده‌ها را ذخیره کرده و به راحتی به صورت گزارش‌های قابل‌فهم در قالب نمودارها یا جداول ارائه دهد.
- نوع و اندازه فک‌ها و نگهدارنده‌ها
نوع فک‌ها:
- فک‌های دستگاه باید به طور خاص برای نوع ماده‌ای که قرار است آزمایش شود طراحی شده باشند (برای مثال، فلزات، پلاستیک‌ها، پارچه‌ها).
- برخی از فک‌ها پنوماتیک یا هیدرولیکی هستند، در حالی که برخی دیگر مکانیکی می‌باشند.
گستره اندازه فک‌ها:
- بررسی کنید که آیا دستگاه می‌تواند نمونه‌هایی با ابعاد مختلف را آزمایش کند.
- فک‌ها باید توانایی محکم نگه‌داشتن نمونه بدون لغزش را داشته باشند.
- ظرفیت و سرعت تست
سرعت اعمال بار:
- توجه به نرخ بارگذاری (Load Rate) برای انتخاب دستگاه مناسب جهت نیاز آزمایش، به خصوص اگر آزمایش‌های با سرعت بالای تغییر نیرو یا کرنش لازم باشد.
- برخی از دستگاه‌ها قابلیت تنظیم سرعت بارگذاری را دارند که می‌تواند بسته به نوع آزمون متفاوت باشد.
- استانداردها و گواهینامه‌ها
انطباق با استانداردها:
- اطمینان حاصل کنید که دستگاه مورد نظر با استانداردهای بین‌المللی ASTM, ISO, DIN و سایر استانداردهای معتبر سازگار باشد.
- این استانداردها شامل آزمون‌های کشش، فشار، سختی و دیگر تست‌ها می‌شود.
- خدمات پس از فروش و پشتیبانی
گارانتی و خدمات پس از فروش:
- انتخاب دستگاه‌هایی که گارانتی بلندمدت و پشتیبانی فنی مستمر دارند، بسیار مهم است.
- شرکت‌هایی که آموزش، نصب، و خدمات کالیبراسیون ارائه می‌دهند، انتخاب بهتری هستند.
- هزینه و بودجه
مقایسه قیمت و امکانات:
- قیمت دستگاه‌های آزمون کشش می‌تواند به شدت متفاوت باشد، بنابراین باید بر اساس امکانات، دقت و ویژگی‌ها، مقایسه قیمت انجام دهید.
- در نظر داشته باشید که خرید دستگاه‌های با کیفیت ممکن است هزینه بیشتری داشته باشد، اما در بلندمدت از نظر دقت و دوام مقرون به صرفه‌تر خواهد بود.
استاندارد ساخت و کلاس بندی تنسایل - (Tensile Testing)
دستگاه‌های آزمون کشش باید مطابق با استانداردهای بین‌المللی ساخته شوند تا دقت، صحت، و قابلیت اطمینان نتایج آزمایش تضمین شود. این استانداردها معمولاً توسط سازمان‌های معتبر بین‌المللی مثل ASTM (American Society for Testing and Materials)، ISO (International Organization for Standardization)، و DIN (Deutsches Institut für Normung) تعیین می‌شوند.
در اینجا، به برخی از مهم‌ترین استانداردها و کلاس‌بندی‌ها برای دستگاه‌های آزمون کشش می‌پردازیم:
- استانداردهای بین‌المللی برای آزمون کشش
ASTM (American Society for Testing and Materials)
ASTM E8/E8M – Standard Test Methods for Tension Testing of Metallic Materials:
- این استاندارد به طور خاص برای آزمون کشش فلزات است و نحوه آماده‌سازی نمونه، نحوه انجام آزمون، و نحوه گزارش نتایج را مشخص می‌کند.
- این استاندارد تعیین می‌کند که دستگاه‌های آزمون کشش باید قادر به اعمال نیرو، اندازه‌گیری تغییر طول و ثبت داده‌ها باشند.
ASTM D638 – Standard Test Method for Tensile Properties of Plastics:
- برای آزمون کشش مواد پلیمری طراحی شده است و معیارهایی برای اندازه‌گیری خصوصیات کششی پلیمرها فراهم می‌آورد.
- در این استاندارد، نوع نمونه‌گیری، سرعت بارگذاری، و دمای محیط آزمایش نیز تعیین می‌شود.
ISO (International Organization for Standardization)
ISO 6892-1:2019 – Metallic materials — Tensile testing — Part 1: Method of test at room temperature:
- این استاندارد برای آزمون کشش فلزات در دمای اتاق است و روش‌های دقیق برای انجام آزمون کشش فلزات و مواد مشابه را تعریف می‌کند.
- شامل توضیحات دقیقی در مورد نمونه‌گیری، تجهیزات آزمایش و روش‌های اندازه‌گیری است.
ISO 527-1:2012 – Plastics — Determination of tensile properties — Part 1: General principles:
- این استاندارد برای تعیین خواص کششی پلاستیک‌ها طراحی شده است.
- استانداردهای مشابه برای مواد پلیمری مختلف نیز وجود دارد که بسته به نوع ماده می‌توان از آن‌ها استفاده کرد.
DIN (Deutsches Institut für Normung)
DIN 50125 – Tensile Test of Metals:
- برای آزمون کشش فلزات و آلیاژها طراحی شده است و اصول و فرآیندهای استاندارد برای انجام آزمون‌های کشش را تعریف می‌کند.
- کلاس‌بندی دستگاه‌های آزمون کشش
دستگاه‌های آزمون کشش بر اساس دقت اندازه‌گیری و ظرفیت بارگذاری به کلاس‌های مختلف تقسیم می‌شوند. این کلاس‌بندی‌ها به طور عمده در استانداردهای ASTM و ISO مشخص شده‌اند.
کلاس‌های دستگاه‌های آزمون کشش:
- کلاس 1 (Class 1):
- این دستگاه‌ها برای آزمون‌های دقیق و حساس استفاده می‌شوند و معمولاً برای کاربردهای تحقیقاتی و آزمایشگاه‌های کالیبراسیون به کار می‌روند.
- دقت بسیار بالا در اندازه‌گیری نیرو و تغییر طول دارند.
- دستگاه‌های این کلاس معمولاً برای مواد حساس یا آزمون‌های با مقادیر بسیار پایین نیرو طراحی شده‌اند.
- کلاس 0.5 (Class 0.5):
- دستگاه‌های دقیق و با قابلیت اندازه‌گیری بالا برای آزمایشگاه‌های استاندارد و صنایع خاص مانند خودرو، هوافضا، و الکترونیک.
- معمولاً برای آزمون‌های با نیروهای میان‌رده تا بالا استفاده می‌شود.
- دقت این دستگاه‌ها کمی پایین‌تر از کلاس 1 است، اما هنوز هم دقت قابل‌قبولی دارند.
- کلاس 2 (Class 2):
- این دستگاه‌ها برای آزمون‌های عمومی و کاربردهای صنعتی مناسب هستند.
- معمولاً دقت آن‌ها برای کاربردهای معمولی و تست‌های تولیدی کافی است.
- این دستگاه‌ها در آزمایشگاه‌های تولیدی و کنترل کیفیت استفاده می‌شوند و در بسیاری از صنایع مورد استفاده قرار می‌گیرند.
- کلاس 3 (Class 3):
- دستگاه‌هایی با دقت کمتر که برای آزمایش‌های غیر دقیق‌تر یا آزمایش‌های با هزینه پایین‌تر طراحی شده‌اند.
- این دستگاه‌ها معمولاً برای کاربردهایی که دقت کمتری نیاز دارند، مانند آزمون‌های روتین در تولید انبوه استفاده می‌شوند.
- ویژگی‌های مورد نیاز در دستگاه‌های آزمون کشش
نیازمندی‌های عمومی:
کالیبراسیون دقیق: دستگاه‌ها باید طبق استانداردهای ASTM یا ISO کالیبره شده باشند تا از دقت نتایج اطمینان حاصل شود.
قابلیت اندازه‌گیری تغییر طول: باید از اکستنسومتر یا سنسورهای مشابه برای اندازه‌گیری دقیق تغییرات طول نمونه استفاده شود.
توانایی اندازه‌گیری دقیق نیرو: باید از سلول‌های بار با دقت بالا برای اندازه‌گیری نیرو استفاده شود.
نرخ بارگذاری قابل تنظیم: امکان تنظیم سرعت بارگذاری نیرو برای استفاده در انواع مختلف مواد و آزمون‌ها.
دستگاه‌های آزمون کشش باید مطابق با استانداردهای بین‌المللی مانند ASTM، ISO، و DIN ساخته شوند تا نتایج دقیق و قابل‌اعتمادی بدست آید.
همچنین کلاس‌بندی دستگاه‌ها از نظر دقت اندازه‌گیری و ظرفیت بارگذاری، باید با نیازهای آزمایشگاهی شما هم‌خوانی داشته باشد.
رعایت استانداردهای ملی و بین‌المللی در ساخت و استفاده از دستگاه‌های آزمون کشش، از اهمیت بالایی برخوردار است تا نتایج آزمایش‌ها با بالاترین دقت ممکن به دست آید.
تعمیر و سرویس دوره ای تنسایل - (Tensile Testing)
دستگاه‌های آزمون کشش نیاز به نگهداری و سرویس دوره‌ای دارند تا عملکرد دقیق و مداوم آن‌ها تضمین شود. تعمیرات و سرویس‌های دوره‌ای به جلوگیری از خرابی‌های ناگهانی و حفظ دقت دستگاه کمک می‌کند. در اینجا به مراحل و نکات مهم تعمیر و سرویس دوره‌ای این دستگاه‌ها پرداخته‌ایم.
- سرویس دوره‌ای پیشگیرانه
الف) بررسی عملکرد دستگاه
تست کارکرد:
- بررسی عملکرد عمومی دستگاه برای اطمینان از این که دستگاه به درستی نیرو را اعمال می‌کند و تغییرات طول را با دقت اندازه‌گیری می‌کند.
- ارزیابی سیستم‌های محرک (الکترومکانیکی یا هیدرولیکی) برای اطمینان از عملکرد صحیح و یکنواخت آن‌ها.
ب) کالیبراسیون و تنظیم مجدد
کالیبراسیون دستگاه:
- دستگاه‌های آزمون کشش باید به طور منظم کالیبره شوند تا از دقت اندازه‌گیری نیرو و تغییر طول اطمینان حاصل شود.
- این کالیبراسیون باید مطابق با استانداردهای معتبر بین‌المللی (مانند ASTM و ISO) انجام شود.
- سلول‌های بار و اکستنسومتر باید برای اطمینان از عملکرد صحیح مجدداً تنظیم شوند.
ج) بررسی سیستم‌های اندازه‌گیری
سیستم اندازه‌گیری نیرو:
- بررسی دقیق سلول‌های بار برای تشخیص خطاها و مشکلات احتمالی.
- تمیز کردن و تعویض سلول‌های بار در صورت نیاز.
سیستم اندازه‌گیری تغییر طول:
- بررسی اکستنسومتر یا سیستم‌های مشابه برای دقت اندازه‌گیری و عملکرد صحیح آن‌ها.
- اطمینان از اینکه سیستم‌های اندازه‌گیری تغییر طول به درستی کالیبره شده‌اند و قادر به ثبت دقیق داده‌ها هستند.
- نگهداری اجزای مکانیکی
الف) بررسی فک‌ها و نگهدارنده‌ها
بررسی فک‌ها:
- فک‌های دستگاه باید از لحاظ فرسودگی و آسیب‌دیدگی بررسی شوند.
- تمیز کردن فک‌ها و بررسی آن‌ها برای ساختار صاف و هماهنگی صحیح برای جلوگیری از آسیب به نمونه‌ها و دقت آزمایش ضروری است.
تنظیم فک‌ها:
- فک‌ها باید به درستی تنظیم شوند تا در حین آزمایش نمونه‌ها به درستی در محل خود قرار گیرند.
ب) بررسی سیستم‌های انتقال نیرو
بررسی سیستم‌های هیدرولیکی یا مکانیکی:
- اگر دستگاه شما از سیستم هیدرولیکی استفاده می‌کند، باید روغن‌ها و فیلترها بررسی و تعویض شوند.
- در سیستم‌های مکانیکی (الکترومکانیکی)، بررسی تسمه‌ها و زنجیرها برای سایش و خرابی ضروری است.
- نگهداری سیستم‌های الکتریکی و نرم‌افزاری
الف) بررسی و تمیزکاری سیستم‌های الکتریکی
بررسی اتصالات الکتریکی:
- اتصالات برق دستگاه باید بررسی شوند تا از سالم بودن آن‌ها اطمینان حاصل شود.
- سیم‌کشی‌های آسیب‌دیده یا فرسوده باید تعویض شوند تا خطر بروز مشکلات ایمنی و کاهش عملکرد دستگاه از بین برود.
تمیزکاری سیستم‌های الکتریکی:
- گرد و غبار و آلودگی‌ها باید از بردهای الکترونیکی و اجزای داخلی دستگاه پاک شوند تا از عملکرد صحیح سیستم‌های الکتریکی و کنترل دستگاه اطمینان حاصل شود.
ب) بروزرسانی نرم‌افزار
نرم‌افزار دستگاه:
- نرم‌افزار دستگاه باید به روز رسانی شود تا از قابلیت‌های جدید و بهبود عملکرد بهره‌مند شوید.
- در صورت نیاز، آموزش‌های جدید برای کار با نرم‌افزار یا ویژگی‌های جدید آن ارائه می‌شود.
- تمیزکاری و روانکاری دستگاه
الف) تمیزکاری دستگاه
تمیزکاری کامل:
- دستگاه باید به طور منظم تمیز شود تا از هرگونه گرد و غبار، مواد آزمایش شده و سایر آلودگی‌ها پاک شود.
- تمیزکاری فک‌ها، سیستم‌های محرک و سایر اجزای دستگاه ضروری است.
ب) روانکاری سیستم‌ها
روانکاری قسمتهای متحرک:
- قطعات متحرک دستگاه مانند موتورها، تسمه‌ها، و سیلندرها باید به طور منظم روانکاری شوند تا از سایش و کاهش کارایی جلوگیری شود.
- استفاده از روان‌کننده‌های مناسب برای کاهش اصطکاک و افزایش عمر مفید دستگاه ضروری است.
- تعمیرات اضطراری و رفع مشکلات رایج
الف) خرابی‌های رایج
سیستم‌های محرک:
- خرابی در موتور یا سیستم محرک ممکن است باعث اختلال در اعمال نیروی یکنواخت شود. در این صورت، بررسی موتور و تعویض قطعات آسیب‌دیده ضروری است.
مشکلات در اندازه‌گیری نیرو:
- خرابی در سلول بار یا اکستنسومتر ممکن است باعث خطا در اندازه‌گیری نیرو یا تغییر طول شود. در این موارد، تعویض یا کالیبراسیون مجدد ضروری است.
ب) تعمیرات سریع
تعویض قطعات:
- در صورت بروز مشکل در قطعاتی مانند فک‌ها، سلول بار یا سیستم هیدرولیکی، قطعات آسیب‌دیده باید سریعاً تعویض شوند تا از عملکرد صحیح دستگاه اطمینان حاصل شود.
- توصیه‌های کلی برای نگهداری دستگاه
بازدیدهای دوره‌ای:
- باید برنامه‌ریزی منظم برای بازدیدهای دوره‌ای از دستگاه‌ها داشته باشید تا مشکلات کوچک پیش از آنکه به خرابی‌های جدی تبدیل شوند، شناسایی شوند.
آموزش پرسنل:
- اطمینان حاصل کنید که پرسنل با اصول صحیح استفاده و نگهداری از دستگاه آشنا هستند. آموزش‌های لازم باید به طور منظم به آن‌ها ارائه شود.
تعمیر و سرویس دوره‌ای دستگاه‌های آزمون کشش برای حفظ دقت، عملکرد صحیح و افزایش عمر دستگاه ضروری است.
برنامه‌ریزی منظم برای کالیبراسیون، تمیزکاری، بررسی سیستم‌های الکتریکی و مکانیکی، و روانکاری سیستم‌ها می‌تواند از خرابی‌های ناگهانی جلوگیری کند و کارایی دستگاه را بهبود بخشد.
همچنین، باید به مشکلات رایج مانند خرابی سیستم‌های محرک و اندازه‌گیری نیرو توجه کرده و آن‌ها را به سرعت رفع کنید.
شرایط محیطی کار با تنسایل - (Tensile Testing)
برای انجام آزمون‌های کشش دقیق و قابل‌اعتماد با دستگاه‌های تست کشش، رعایت شرایط محیطی مناسب ضروری است. دما، رطوبت، ارتعاشات، و عوامل دیگر می‌توانند تأثیر زیادی بر نتایج آزمایش‌ها داشته باشند. در اینجا شرایط محیطی مهم برای کار با دستگاه‌های آزمون کشش را بررسی می‌کنیم:
- دما
الف) دمای اتاق (Room Temperature)
اکثر دستگاه‌های آزمون کشش و نمونه‌ها به بهترین نحو در دمای اتاق (حدود 20 تا 25 درجه سلسیوس) عملکرد دارند.
تغییرات زیاد دما می‌تواند باعث تغییر خصوصیات مکانیکی مواد شود. برای مثال، پلاستیک‌ها و مواد پلیمری ممکن است در دماهای پایین شکننده شوند، در حالی که در دماهای بالا ممکن است تغییر شکل‌های بیشتری داشته باشند.
اگر آزمون‌ها باید در دمای خاص انجام شوند، دستگاه‌های اتاق‌های دما کنترل‌شده یا کوره‌ها می‌توانند استفاده شوند تا دما ثابت باقی بماند.
ب) تغییرات دمایی
تغییرات ناگهانی دما در محیط آزمایشگاهی می‌تواند بر نتایج تأثیر بگذارد. به همین دلیل باید از کنترل دقیق دما اطمینان حاصل شود.
برای آزمایش‌های دقیق، برخی دستگاه‌ها قابلیت اندازه‌گیری دما و تنظیم دمای آزمایش را دارند.
- رطوبت
الف) رطوبت نسبی (Relative Humidity)
رطوبت بالا یا پایین می‌تواند بر خصوصیات کششی مواد خاص تأثیر بگذارد، به ویژه مواد پلیمری و کامپوزیت‌ها که حساس به رطوبت هستند.
رطوبت مناسب برای انجام آزمون کشش معمولاً بین 40 تا 60 درصد توصیه می‌شود.
رطوبت بالاتر از این مقدار می‌تواند منجر به کاهش مقاومت کششی یا ایجاد تغییرات در شکل‌پذیری مواد شود.
ب) کنترل رطوبت
در صورت نیاز به آزمایش در محیط‌های با رطوبت بالا یا پایین، استفاده از دستگاه‌های کنترل رطوبت ضروری است.
در موارد خاص، می‌توان از محفظه‌های کنترل رطوبت استفاده کرد تا نمونه‌ها تحت شرایط محیطی خاص قرار گیرند.
- ارتعاشات و حرکت هوا
الف) ارتعاشات
ارتعاشات می‌توانند تأثیر منفی بر دقت آزمون‌ها و خوانش‌های دستگاه‌های آزمون کشش بگذارند.
دستگاه‌های تست کشش باید در محیط‌های بدون ارتعاش و با ثبات مکانیکی قرار گیرند تا نتایج دقیق به دست آید.
در آزمایشگاه‌های صنعتی یا محلی که ارتعاشات ناشی از دستگاه‌های دیگر وجود دارد، باید از جداسازی ارتعاشی استفاده شود.
ب) جریان هوا
جریان هوای مستقیم، مانند باد یا سیستم‌های تهویه، می‌تواند بر تست‌هایی که نیاز به دقت بالا دارند، تأثیر بگذارد.
بنابراین باید محیط آزمایش به‌گونه‌ای باشد که جریان هوا تأثیر زیادی بر نتایج نگذارد. تهویه مناسب، در عین حال که مانع از ایجاد شرایط خشک یا مرطوب می‌شود، باید فراهم شود.
- آلودگی و گرد و غبار
الف) تمیز بودن محیط آزمایش
آلودگی‌های محیطی مانند گرد و غبار می‌توانند بر عملکرد دستگاه و نتایج آزمون کشش تأثیر منفی بگذارند.
دستگاه‌های آزمون کشش باید در محیط‌های تمیز و بدون آلودگی کار کنند تا از هرگونه اختلال در اندازه‌گیری جلوگیری شود.
ب) حفاظت از دستگاه‌ها
به منظور حفاظت از دستگاه‌ها و قطعات حساس، باید محیط آزمایش از آلودگی‌های احتمالی مانند گرد و غبار فلزی، ذرات شیمیایی یا مواد آزمایش شده پاک باشد.
استفاده از پوشش‌ها و فیلترهای مناسب برای جلوگیری از ورود ذرات به دستگاه‌ها می‌تواند مفید باشد.
- نور و روشنایی
الف) نور مناسب
استفاده از نور مناسب برای بررسی دقیق نمونه‌ها و انجام آزمون‌ها ضروری است.
دستگاه‌های آزمون کشش نیاز به نور خوب برای مشاهده و تنظیم دقیق نمونه‌ها دارند.
همچنین، نور باید به‌گونه‌ای باشد که تاثیری بر دما و رطوبت محیط نگذارد.
- محل قرارگیری دستگاه
الف) سطح ثابت و هموار
دستگاه‌های آزمون کشش باید بر روی سطح‌های صاف و ثابت قرار گیرند تا از انحراف در نتایج آزمایش جلوگیری شود.
استفاده از جداسازی ارتعاشی برای جلوگیری از تأثیر حرکت و ارتعاشات خارجی بر عملکرد دستگاه بسیار مهم است.
ب) فضای کافی برای عملکرد
دستگاه‌های آزمون کشش به فضای کافی برای انجام آزمایش‌ها و جابجایی نمونه‌ها نیاز دارند.
فضای کافی همچنین برای نگهداری نمونه‌های آزمایشی، ابزارهای جانبی، و تجهیزات آزمایشگاه ضروری است.
- ایمنی و شرایط انسانی
الف) ایمنی محیط کار
محیط کار باید به گونه‌ای طراحی شود که ایمنی کاربران در هنگام کار با دستگاه‌های آزمون کشش حفظ شود.
دستگاه‌های آزمون کشش باید دارای سیستم‌های ایمنی مانند خاموش شدن خودکار در صورت بروز نقص یا خطرات احتمالی باشند.
ب) شرایط راحتی برای اپراتورها
دما و رطوبت باید برای راحتی اپراتورها مناسب باشد، تا طول مدت زمان آزمایش‌ها به راحتی انجام شود.
همچنین، باید اطمینان حاصل شود که فضای کاری مناسب و تهویه مناسب برای اپراتورها فراهم باشد.
رعایت شرایط محیطی مناسب مانند دما، رطوبت، ارتعاشات، و تمیز بودن محیط آزمایش برای انجام آزمون کشش دقیق بسیار حیاتی است.
این شرایط باید به دقت کنترل شوند تا از هرگونه اختلال در نتایج جلوگیری شود و عملکرد دستگاه‌های آزمون کشش به حداکثر دقت برسد.
تنسایل - (Tensile Testing) در چه صنایعی مورد استفاده قرار می گیرد
آزمون کشش (Tensile Testing) به عنوان یک روش اصلی برای ارزیابی خواص مکانیکی مواد، در صنایع مختلفی کاربرد دارد. این آزمون به شرکت‌ها و مهندسان کمک می‌کند تا خصوصیات مواد را تحت بار کششی بررسی کنند و از این طریق اطمینان حاصل کنند که مواد انتخابی برای پروژه‌ها و تولیدات مختلف به درستی عمل خواهند کرد. در ادامه، به برخی از صنایعی که از آزمون کشش به طور گسترده استفاده می‌کنند، اشاره می‌کنیم:
- صنعت خودروسازی
آزمون کشش در صنعت خودروسازی برای ارزیابی خصوصیات مواد فلزی و کامپوزیتی استفاده می‌شود که در ساخت بدنه، قطعات موتور، و اجزای دیگر خودروها به کار می‌روند.
این آزمون‌ها به مهندسان کمک می‌کنند تا اطمینان حاصل کنند که قطعات خودرو در برابر بارهای کششی و ضربه‌ای مقاوم هستند.
ورق‌های فلزی، آلیاژها، و مواد پلیمری در اجزای مختلف خودرو مانند سقف، بدنه، و تایرها مورد آزمایش کشش قرار می‌گیرند.
- صنعت هوافضا
در صنعت هوافضا، آزمون کشش برای بررسی خصوصیات مواد به کار رفته در ساختارهای هواپیما، فضاپیماها، و قطعات موتور استفاده می‌شود.
مواد با مقاومت بالا، سبک وزن و قابلیت کشش زیاد برای ساخت این قطعات حیاتی هستند.
آلیاژهای تیتانیوم، فولادهای ضدزنگ، و کامپوزیت‌ها معمولاً در این صنعت آزمایش می‌شوند تا از ایمنی و عملکرد عالی قطعات اطمینان حاصل شود.
- صنعت ساخت و ساز
در صنعت ساخت و ساز، آزمون کشش برای ارزیابی آهن‌آلات، میلگردهای بتنی و فولادهای ساختمانی استفاده می‌شود.
این آزمون‌ها برای بررسی استحکام کششی و مقاومت به بار مواد ساختمانی انجام می‌شود تا اطمینان حاصل شود که مواد می‌توانند بارهای سنگین را تحمل کنند.
به‌ویژه در پل‌ها، ساختمان‌ها، و سازه‌های فلزی این تست‌ها بسیار مهم هستند.
- صنعت پلاستیک و پلیمر
آزمون کشش در صنعت پلاستیک برای ارزیابی خواص پلاستیک‌ها، پلیمرها، و کامپوزیت‌ها استفاده می‌شود.
این آزمون به تعیین مقاومت کششی، دومین و نقطه شکست مواد پلیمری کمک می‌کند.
در صنایع بطری‌سازی، بسته‌بندی، و تولید لوله‌های پلاستیکی، این آزمون‌ها به خصوص برای کنترل کیفیت و مشخصات مواد مصرفی ضروری است.
- صنعت الکترونیک
در صنعت الکترونیک، آزمون کشش برای ارزیابی مواد سیمی و اتصالات الکتریکی مانند کابل‌ها و سیم‌های الکتریکی استفاده می‌شود.
این آزمون‌ها به بررسی مقاومت کششی و توانایی تحمل بارهای الکتریکی بدون شکست کمک می‌کند.
همچنین برای بررسی مقاومت به تغییر شکل مواد اتصال‌دهنده و مفاصل الکترونیکی مفید است.
- صنعت پزشکی و داروسازی
در صنعت پزشکی، آزمون کشش برای ارزیابی مواد مورد استفاده در ساخت پروتزها، ابزارهای پزشکی و سیم‌های جراحی انجام می‌شود.
مواد باید در برابر کشش و فشارهای شدید مقاومت داشته باشند تا ایمنی و کارایی در محیط‌های پزشکی حفظ شود.
همچنین برای مواد بیولوژیکی و پلیمرهای پزشکی نیز تست کشش انجام می‌شود تا مقاومت و انعطاف‌پذیری آن‌ها مشخص گردد.
- صنعت نساجی
در صنعت نساجی، آزمون کشش برای ارزیابی الیاف، نخ‌ها، و پارچه‌ها استفاده می‌شود.
این آزمون‌ها می‌توانند استحکام کششی و انعطاف‌پذیری پارچه‌ها و الیاف را بررسی کنند.
آزمون کشش برای بررسی مواد پارچه‌ای و کشسانی برای کاربردهای لباس‌های ورزشی، کفش، و منسوجات پزشکی به‌ویژه مهم است.
- صنعت انرژی و نفت و گاز
در صنعت انرژی، آزمون کشش برای ارزیابی لوله‌های نفتی، اتصالات گازی و قطعات ساختمانی در تأسیسات انرژی به کار می‌رود.
این آزمون‌ها برای مقاومت کششی و پایداری طولانی‌مدت مواد در شرایط سخت مانند دما و فشار بالا ضروری است.
در پروژه‌های نفت و گاز، پتروشیمی و نیروگاه‌ها این آزمون‌ها برای جلوگیری از شکست مواد در برابر فشار و کشش انجام می‌شوند.
- صنعت بسته‌بندی
در صنعت بسته‌بندی، آزمون کشش برای ارزیابی مقاومت کششی بسته‌بندی‌های پلیمری، فویل‌ها و کیسه‌های پلاستیکی استفاده می‌شود.
این آزمون‌ها به بررسی استحکام کششی و ظرفیت حمل بار مواد بسته‌بندی کمک می‌کند.
بسته‌بندی‌های محصولات غذایی، دارویی و شیمیایی باید مقاومت کششی مناسبی داشته باشند تا از آسیب‌دیدگی در طول حمل‌ونقل و نگهداری جلوگیری شود.
- صنعت تولید و ماشین‌آلات
در این صنعت، آزمون کشش برای بررسی مواد قطعات ماشین‌آلات، قطعات یدکی و ابزارهای صنعتی استفاده می‌شود.
این آزمون‌ها برای ارزیابی استحکام کششی و دوام قطعات در برابر بارهای عملیاتی و تغییرات فشار و دما انجام می‌شوند.
آزمون کشش یک ابزار حیاتی در صنایع مختلف است و در تعیین استحکام، انعطاف‌پذیری و دوام مواد در برابر بارهای کششی به کار می‌رود. از خودرو تا هوافضا و از ساختمان تا بسته‌بندی، کاربردهای متعددی دارد که باعث می‌شود استفاده از این آزمون در فرآیندهای طراحی، تولید و کنترل کیفیت بسیار مهم باشد.
