جک بتن شکن – (Concrete Testing Equipment)
جک بتن شکن - (Concrete Testing Equipment)
جک بتن شکن یکی از تجهیزات آزمایشگاهی پرکاربرد در مهندسی عمران و صنعت ساخت‌وساز است که برای آزمایش مقاومت فشاری بتن استفاده می‌شود. این دستگاه با اعمال نیروی فشاری بر روی نمونه‌های مکعبی، استوانه‌ای یا منشوری بتن، میزان تحمل بتن را تا زمان شکست مشخص می‌کند.
تاریخچه کاربرد جک بتن شکن - (Concrete Testing Equipment)
جک بتن شکن به‌عنوان یکی از تجهیزات کلیدی آزمایشگاهی در صنعت ساخت‌وساز، نقش مهمی در ارزیابی مقاومت فشاری بتن داشته است. این دستگاه از زمان توسعه اولیه بتن مدرن در قرن 19 میلادی تا امروز به طور مستمر بهبود یافته و کاربرد آن گسترش پیدا کرده است.
تاریخچه و تکامل کاربرد جک بتن شکن
- اواخر قرن 19 و اوایل قرن 20
- با توسعه بتن به‌عنوان یک ماده ساختمانی اصلی، نیاز به آزمایش‌های مقاومتی افزایش یافت.
- اولین آزمایش‌های مقاومت فشاری با روش‌های دستی و پرس‌های مکانیکی انجام می‌شد.
- دهه 1920 تا 1950
- استانداردسازی آزمایش مقاومت بتن توسط مؤسسات مهندسی مانند ASTM و BS آغاز شد.
- جک‌های بتن شکن اولیه به‌صورت هیدرولیکی و آنالوگ طراحی شدند.
- دهه 1960 تا 1980
- توسعه دستگاه‌های دقیق‌تر با نمایشگرهای آنالوگ و امکان ثبت داده‌ها.
- ورود تجهیزات هیدرولیکی پیشرفته‌تر برای افزایش دقت آزمایش‌ها.
- دهه 1990 تا 2010
- ظهور جک‌های بتن شکن دیجیتال با قابلیت ثبت داده‌ها و اتصال به کامپیوتر.
- افزایش دقت و کنترل نیروهای اعمالی با استفاده از سنسورهای الکترونیکی.
- دهه 2010 تاکنون
- توسعه جک‌های بتن شکن اتوماتیک با کنترل هوشمند.
- امکان ذخیره و تحلیل داده‌های آزمایش با نرم‌افزارهای پیشرفته.
- پیشرفت در استانداردهای بین‌المللی برای دقت بالاتر در نتایج آزمایش.
از اولین دستگاه‌های مکانیکی ساده تا سیستم‌های دیجیتال و هوشمند امروزی، جک بتن شکن یکی از ابزارهای اساسی در کنترل کیفیت بتن باقی مانده است. این دستگاه همچنان در حال پیشرفت است و نقش آن در افزایش ایمنی و دوام سازه‌های بتنی بسیار پررنگ است.
انواع مختلف جک بتن شکن - (Concrete Testing Equipment)
جک بتن شکن به‌عنوان یک دستگاه اساسی در آزمایشگاه‌های مهندسی عمران، در مدل‌های متنوعی تولید می‌شود که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. این دستگاه‌ها براساس نوع نمایشگر، عملکرد و سیستم کنترل به دسته‌های زیر تقسیم می‌شوند:

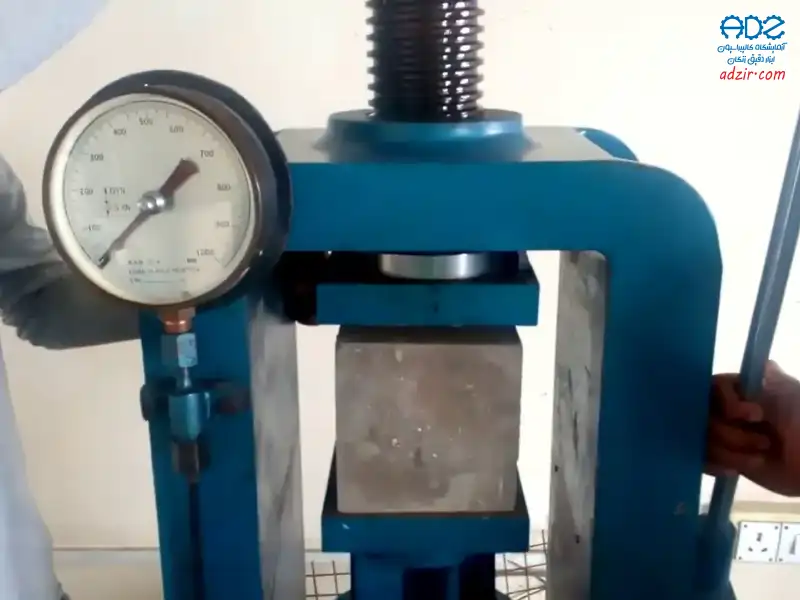

- جک بتن شکن آنالوگ
🔹 ویژگی‌ها:
✔ دارای صفحه نمایش عقربه‌ای (گیج آنالوگ)
✔ عملکرد دستی یا هیدرولیکی
✔ دقت مناسب اما کمتر از مدل‌های دیجیتال
✔ هزینه کمتر نسبت به مدل‌های پیشرفته
🔸 کاربرد:
- مناسب برای آزمایشگاه‌های کوچک و کارگاه‌های ساختمانی
- تست‌های معمولی مقاومت فشاری بتن

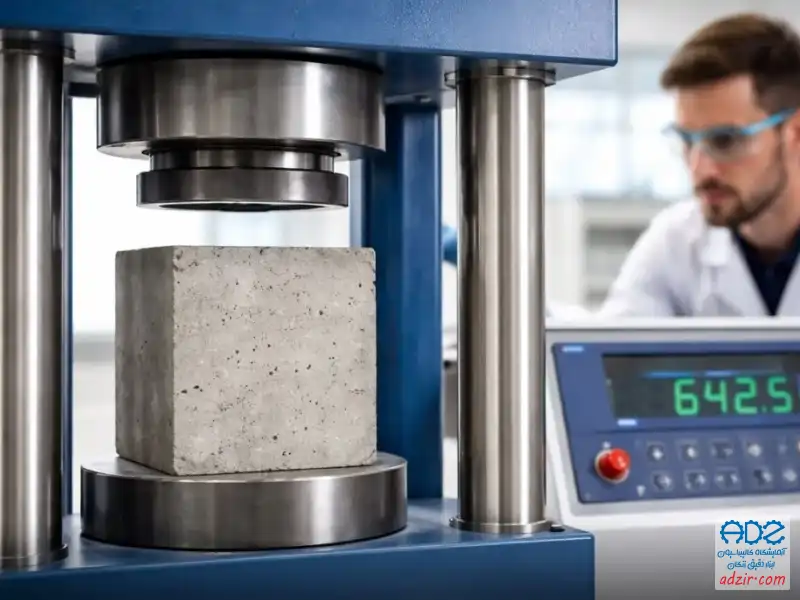

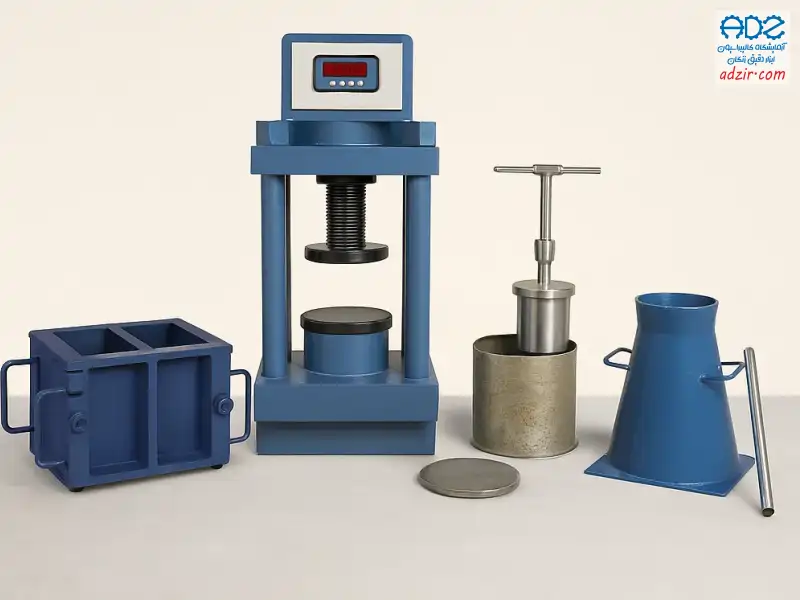

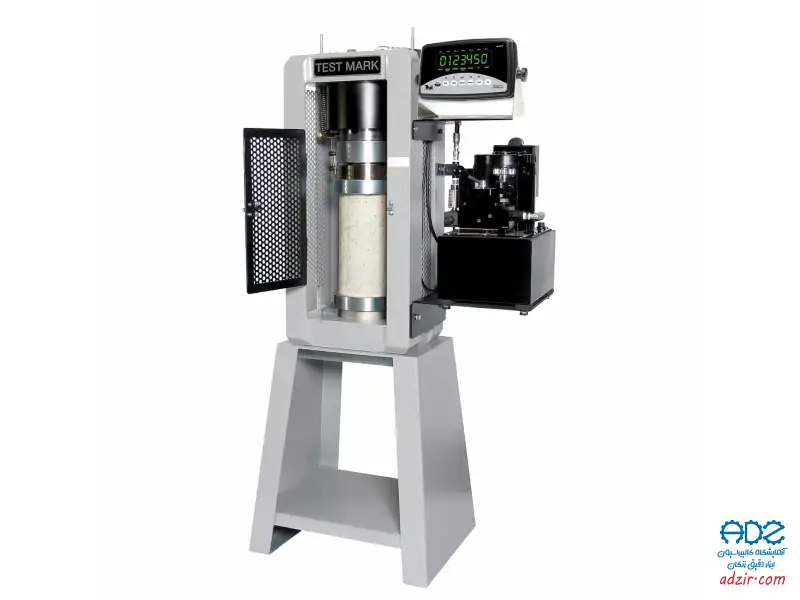

- جک بتن شکن دیجیتال
🔹 ویژگی‌ها:
✔ دارای نمایشگر دیجیتال برای نمایش دقیق نیروی اعمالی
✔ کنترل بهتر و دقت بالاتر نسبت به مدل آنالوگ
✔ امکان اتصال به کامپیوتر برای ثبت داده‌ها
✔ برخی مدل‌ها دارای پرینتر داخلی برای چاپ نتایج
🔸 کاربرد:
- مناسب برای آزمایشگاه‌های کنترل کیفیت
- انجام تست‌های استاندارد با دقت بالا
- جک بتن شکن اتوماتیک (تمام هوشمند)
🔹 ویژگی‌ها:
✔ مجهز به سیستم کنترل خودکار نیروی فشاری
✔ قابلیت ثبت و ذخیره‌سازی نتایج به‌صورت دیجیتال
✔ امکان کنترل از طریق نرم‌افزار کامپیوتری
✔ دارای سنسورهای دقیق برای اندازه‌گیری فشار و تغییر شکل نمونه
🔸 کاربرد:
- مناسب برای آزمایشگاه‌های پیشرفته و دانشگاه‌ها
- انجام آزمایش‌های استاندارد با بالاترین دقت
- استفاده در پروژه‌های تحقیقاتی

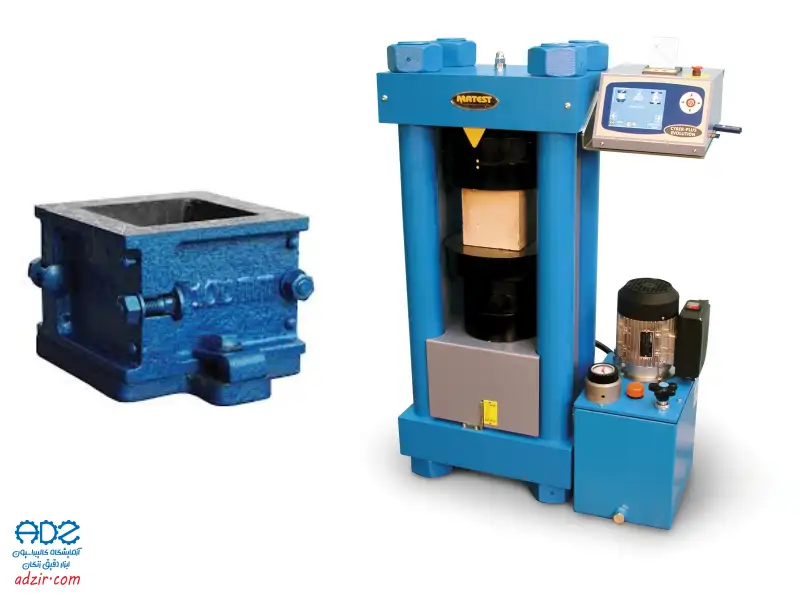

- جک بتن شکن هیدرولیکی (دستی یا برقی)
🔹 ویژگی‌ها:
✔ دارای پمپ هیدرولیکی برای اعمال نیرو
✔ مدل‌های دستی نیاز به اپراتور دارند، اما مدل‌های برقی اتوماتیک هستند
✔ قابلیت انجام تست روی نمونه‌های مکعبی و استوانه‌ای
🔸 کاربرد:
- مناسب برای تست مقاومت بتن در شرایط مختلف
- استفاده در کارگاه‌های عمرانی و آزمایشگاه‌های فنی
- جک بتن شکن با کنترل کامپیوتری
🔹 ویژگی‌ها:
✔ دارای نرم‌افزار اختصاصی برای تحلیل داده‌ها
✔ قابلیت ذخیره‌سازی و رسم نمودارهای تنش-کرنش
✔ دارای سیستم نمایش گرافیکی فشار وارد شده در طول زمان
🔸 کاربرد:
- مناسب برای مراکز تحقیقاتی و دانشگاه‌ها
- اجرای آزمایش‌های دقیق بر روی انواع بتن و مصالح دیگر
انتخاب نوع جک بتن شکن بستگی به نیاز پروژه و دقت مورد انتظار در آزمایش‌ها دارد. مدل‌های آنالوگ برای کارگاه‌های ساختمانی و تست‌های عمومی مناسب هستند، درحالی‌که مدل‌های دیجیتال و اتوماتیک برای آزمایشگاه‌های پیشرفته و تحقیقات علمی توصیه می‌شوند.

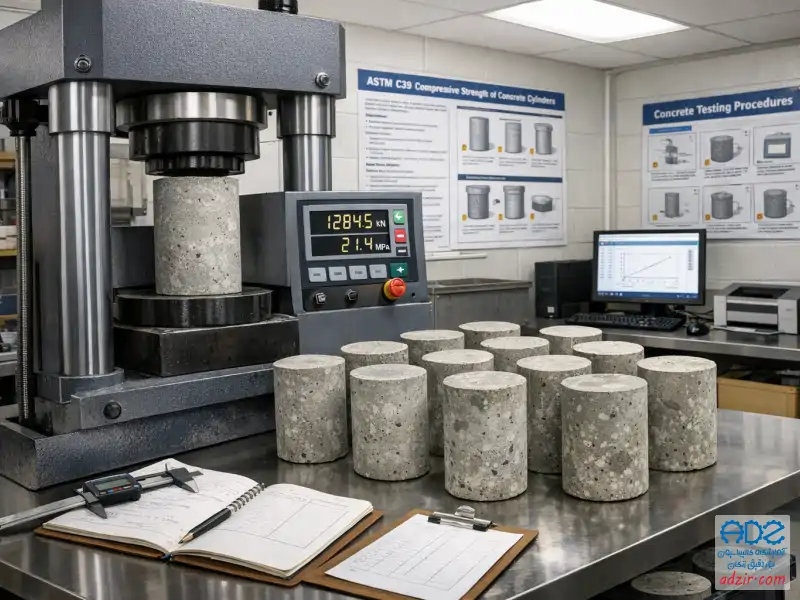

نحوه استفاده و کارکرد جک بتن شکن - (Concrete Testing Equipment)
جک بتن شکن برای آزمایش مقاومت فشاری بتن استفاده می‌شود و عملکرد آن به این صورت است که نیروی فشاری را به نمونه بتنی اعمال می‌کند تا نقطه شکست آن مشخص شود. در ادامه، مراحل استفاده از این دستگاه را توضیح می‌دهیم.
- آماده‌سازی نمونه بتن
🔹 انتخاب نمونه:
- نمونه‌های بتنی معمولاً به شکل مکعبی (150×150×150 میلی‌متر) یا استوانه‌ای (قطر 150 و ارتفاع 300 میلی‌متر) هستند.
- نمونه‌ها باید حداقل 28 روز عمل‌آوری شده باشند تا مقاومت نهایی بتن مشخص شود.
🔹 بررسی نمونه:
- نمونه باید سطحی صاف و بدون ترک داشته باشد.
- در صورت ناهمواری، از صفحات سنگ‌زنی یا ملات نازک برای یکنواخت کردن سطح استفاده شود.
- تنظیم دستگاه جک بتن شکن
🔹 بررسی عملکرد دستگاه:
- مطمئن شوید که دستگاه در وضعیت مناسبی قرار دارد و سیستم هیدرولیکی سالم است.
- در مدل‌های دیجیتال، نمایشگر باید روشن باشد و مقدار نیروی صفر را نشان دهد.

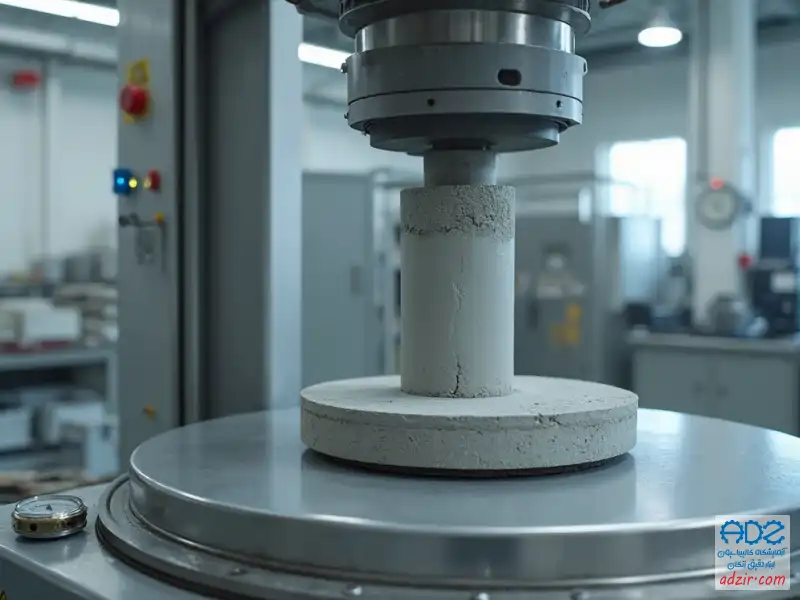

🔹 قرار دادن نمونه:
- نمونه را در مرکز صفحه فشاری دستگاه قرار دهید.
- صفحات بالایی و پایینی دستگاه باید به طور کامل با سطح نمونه در تماس باشند.
- انجام آزمایش فشاری
🔹 اعمال نیروی فشاری:
- در مدل‌های دستی، با چرخاندن پمپ هیدرولیک فشار را افزایش دهید.
- در مدل‌های دیجیتال و اتوماتیک، مقدار نیروی موردنظر را تنظیم کرده و دکمه شروع را فشار دهید.

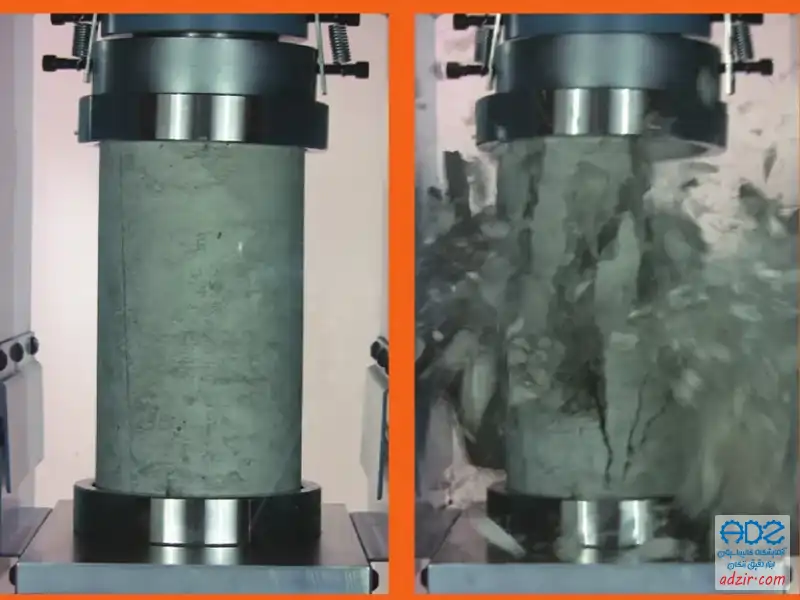

🔹 مشاهده فرآیند شکست:
- نیروی فشاری به تدریج افزایش می‌یابد تا زمانی که نمونه بتن ترک خورده و شکسته شود.
- مقدار نیروی ثبت‌شده در لحظه شکست، مقاومت فشاری بتن را نشان می‌دهد.
🔹 ثبت نتایج:
- در مدل‌های دیجیتال، مقدار مقاومت فشاری روی نمایشگر ظاهر شده و می‌توان داده‌ها را ذخیره یا چاپ کرد.
- در مدل‌های آنالوگ، مقدار نیروی ثبت‌شده روی صفحه عقربه‌ای خوانده می‌شود.
- تحلیل و گزارش نتایج
🔹 محاسبه مقاومت فشاری:
مقاومت فشاری بتن (برحسب مگاپاسکال) از رابطه زیر محاسبه می‌شود:
fc=PAf_c = \frac{P}{A}
که در آن:
- fcf_c = مقاومت فشاری (MPa)
- PP = نیروی شکست نمونه (نیوتن)
- AA = سطح مقطع نمونه (میلی‌متر مربع)
🔹 مقایسه با استانداردها:
- نتایج آزمایش باید با استانداردهای معتبر مانند ASTM C39، BS 1881 یا ISIRI 3203 مقایسه شود.
- اگر مقاومت بتن کمتر از مقدار طراحی‌شده باشد، کیفیت بتن باید بررسی و اصلاح شود.
- نکات ایمنی و نگهداری دستگاه
✔ قبل از شروع آزمایش، از سالم بودن دستگاه اطمینان حاصل کنید.
✔ هنگام قرار دادن نمونه، از دستکش و عینک ایمنی استفاده کنید.
✔ از اعمال نیروی ناگهانی یا بیش از حد مجاز خودداری کنید.
✔ بعد از هر آزمایش، صفحات فشار را تمیز کنید تا از خطای اندازه‌گیری جلوگیری شود.
با رعایت دقیق مراحل آماده‌سازی، تنظیم دستگاه، اجرای آزمایش و تحلیل نتایج، می‌توان از جک بتن شکن برای ارزیابی مقاومت بتن به‌صورت دقیق استفاده کرد. این فرآیند برای تضمین ایمنی و کیفیت سازه‌های بتنی بسیار مهم است.
مقایسه انواع جک بتن شکن - (Concrete Testing Equipment)
جک‌های بتن شکن بر اساس نوع نمایشگر، نحوه عملکرد، دقت و امکانات در مدل‌های مختلفی عرضه می‌شوند. در ادامه، مقایسه‌ای بین انواع آنالوگ، دیجیتال، اتوماتیک و هیدرولیکی ارائه شده است.

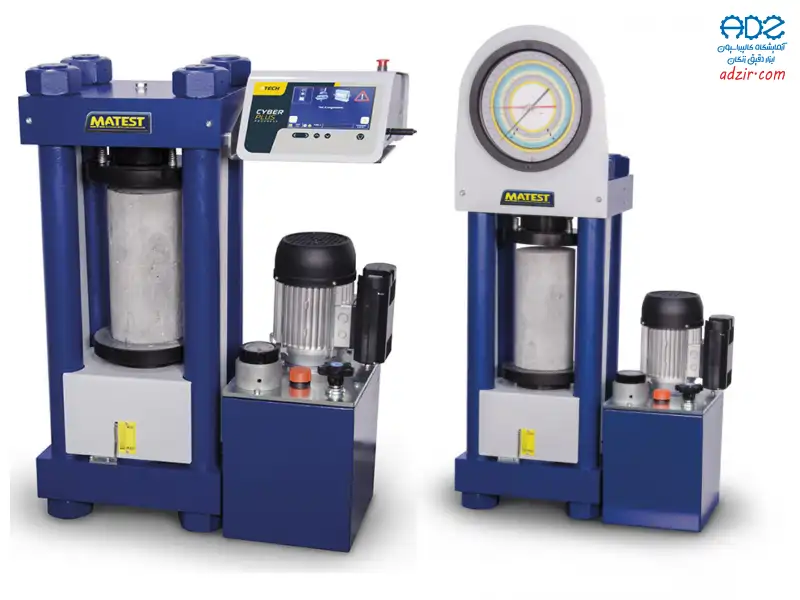

- جک بتن شکن آنالوگ (عقربه‌ای)
این مدل از یک صفحه عقربه‌ای (گیج مکانیکی) برای نمایش نیروی فشاری استفاده می‌کند. کارکرد آن ساده بوده و معمولاً به‌صورت دستی یا با پمپ هیدرولیکی کنترل می‌شود. از مزایای این مدل می‌توان به قیمت پایین‌تر و سادگی در تعمیر و نگهداری اشاره کرد. بااین‌حال، دقت پایین‌تری نسبت به مدل‌های دیجیتال دارد و امکان ذخیره نتایج را ندارد. مناسب برای کارگاه‌های ساختمانی و تست‌های عمومی است.

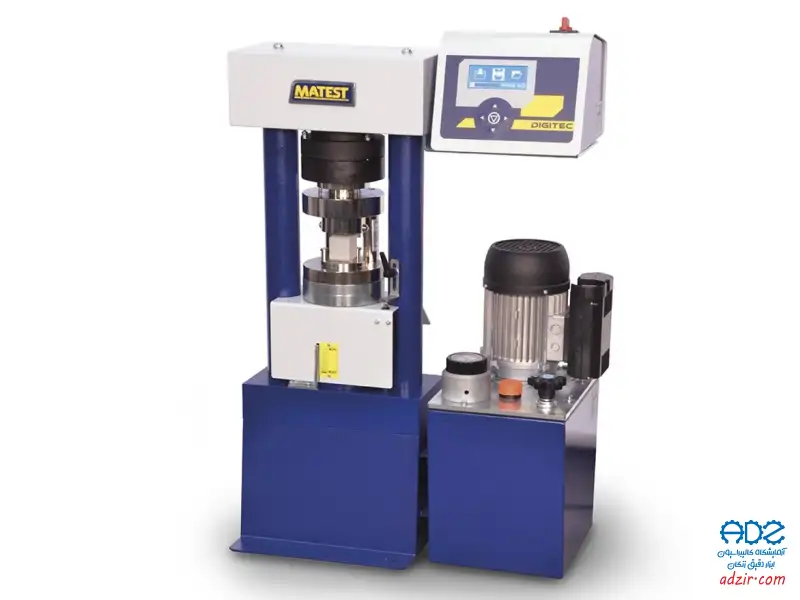

- جک بتن شکن دیجیتال
این مدل دارای نمایشگر دیجیتال برای نمایش دقیق نیروی فشاری اعمالی است. برخی مدل‌ها قابلیت اتصال به کامپیوتر و ذخیره داده‌ها را دارند. دقت این نوع جک‌ها نسبت به مدل‌های آنالوگ بالاتر است و امکان تحلیل نتایج نیز وجود دارد. بااین‌حال، قیمت بالاتری داشته و نیاز به برق برای عملکرد نمایشگر دارد. مناسب برای آزمایشگاه‌های کنترل کیفیت و پروژه‌های عمرانی است.

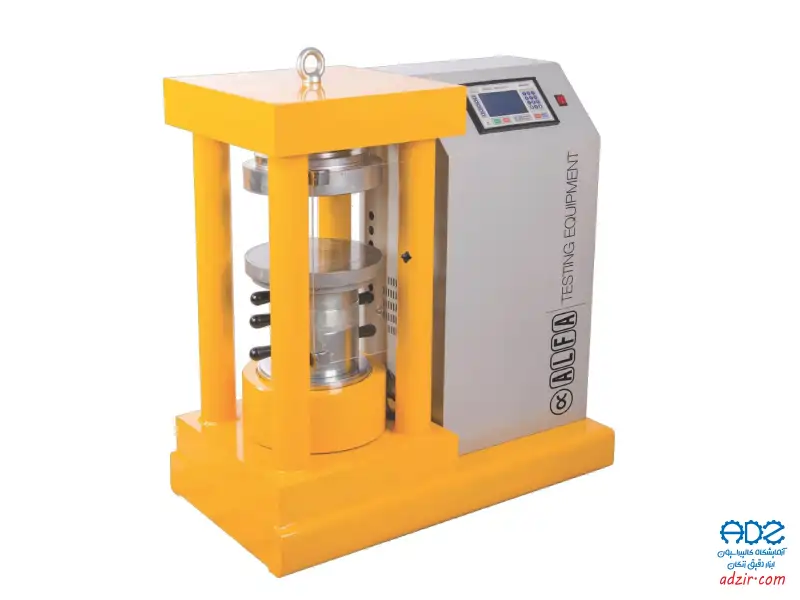

- جک بتن شکن اتوماتیک (هوشمند)
این مدل پیشرفته‌ترین نوع جک بتن شکن است که تمام فرآیند تست را به‌صورت خودکار انجام می‌دهد. دارای نمایشگر دیجیتال، نرم‌افزار تحلیل داده و سیستم کنترل دقیق نیرو است. دقت این دستگاه بسیار بالا بوده و یکنواختی در اعمال نیرو را تضمین می‌کند. این مدل امکان ثبت و تحلیل نتایج را دارد اما قیمت بالایی داشته و نیازمند اپراتور متخصص است. مناسب برای مراکز تحقیقاتی، دانشگاه‌ها و پروژه‌های حساس است.

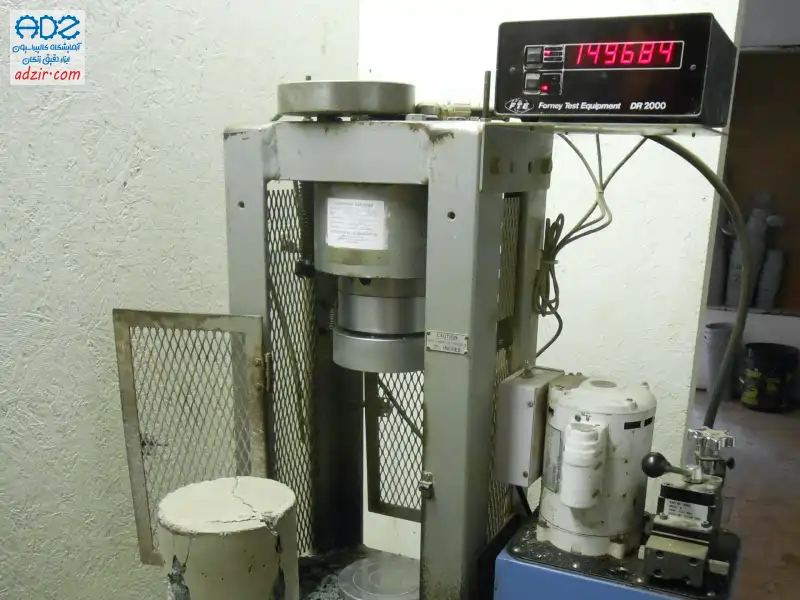

- جک بتن شکن هیدرولیکی (دستی/برقی)
این مدل از سیستم هیدرولیکی برای اعمال نیرو استفاده می‌کند و ممکن است دارای نمایشگر آنالوگ یا دیجیتال باشد. مدل‌های دستی نیاز به نیروی اپراتور دارند، اما مدل‌های برقی کنترل راحت‌تری دارند. این دستگاه برای تست نمونه‌های بتنی بزرگتر مناسب است. برای تست‌های مقاومتی عمومی و صنعتی استفاده می‌شود.
انتخاب نوع جک بتن شکن بستگی به نیاز پروژه دارد. مدل آنالوگ برای کارهای ساده و مقرون‌به‌صرفه مناسب است، درحالی‌که مدل دیجیتال برای آزمایشگاه‌های کنترل کیفیت توصیه می‌شود. مدل اتوماتیک بهترین دقت و امکانات را دارد اما قیمت بالایی دارد، و مدل هیدرولیکی برای تست‌های صنعتی و عمومی قابل‌استفاده است.
بررسی صحت عملکرد جک بتن شکن - (Concrete Testing Equipment)
بررسی صحت عملکرد جک بتن‌شکن (Concrete Testing Equipment) شامل چندین مرحله می‌شود که به اطمینان از دقت و صحت آزمایش‌های مقاومت فشاری بتن کمک می‌کند. در ادامه، مراحل مهم برای بررسی صحت عملکرد این دستگاه را توضیح می‌دهیم:
۱. بررسی کالیبراسیون دستگاه
- کالیبراسیون دوره‌ای: جک بتن‌شکن باید به صورت دوره‌ای توسط تجهیزات مرجع تأییدشده و مطابق با استانداردهای بین‌المللی (مانند ASTM C39 یا EN 12390) کالیبره شود.
- بررسی نمایشگر نیرو: تطبیق نیروی نمایش داده‌شده روی صفحه دستگاه با نیروی اعمالی واقعی توسط لودسل مرجع.
- بررسی یکنواختی بارگذاری: توزیع یکنواخت نیرو بر روی نمونه آزمون اهمیت زیادی دارد و باید با صفحات فشاری استاندارد بررسی شود.
۲. بررسی قطعات مکانیکی
- بررسی سیلندر و پیستون: حرکت نرم و بدون نشت روغن.
- بررسی صفحات بارگذاری: عدم وجود ترک، شکستگی، یا تغییر شکل در صفحات فشاری.
- وضعیت روغن هیدرولیک: میزان و کیفیت روغن بررسی شده و در صورت لزوم تعویض گردد.
- بررسی یکنواختی حرکت پیستون: تست با نیروی کم انجام شود تا حرکت پیستون نرم و بدون لرزش باشد.
۳. تست صحت عملکرد با نمونه‌های استاندارد
- آزمایش با بلوک‌های کالیبره‌شده: استفاده از نمونه‌هایی با مقاومت مشخص و مقایسه نتایج با مقدار مرجع.
- تست چندباره روی یک نمونه: نتایج چندین تست متوالی باید نزدیک به یکدیگر باشند (حداکثر ۵٪ خطا قابل قبول است).
- مقایسه با دستگاه‌های دیگر: مقایسه نتایج آزمایش با دستگاه‌های دیگر برای اطمینان از دقت.
۴. بررسی نرم‌افزار و سیستم داده‌برداری
- بررسی نرخ بارگذاری: باید مطابق با استاندارد باشد (مثلاً ۰.۲۵ ± ۰.۰۵ مگاپاسکال بر ثانیه برای بتن طبق ASTM C39).
- درستی ثبت داده‌ها: تطابق بین مقدار نیروی ثبت‌شده و مقدار واقعی بررسی شود.
- اتصال سنسورها و نمایشگرها: درستی عملکرد سنسورها و نمایشگرها چک شود.
۵. بررسی شرایط محیطی و نصب
- عدم وجود لرزش یا ضربه به دستگاه: جک بتن‌شکن باید روی سطح کاملاً تراز و پایدار قرار گیرد.
- دمای محیط: عملکرد دستگاه در دمای استاندارد (معمولاً ۲۰ تا ۲۵ درجه سانتی‌گراد) بررسی شود.
- رطوبت محیط: رطوبت بالا ممکن است بر عملکرد قطعات الکترونیکی تأثیر بگذارد.
۶. کنترل‌های ایمنی
- بررسی قفل ایمنی و حفاظ‌ها: اطمینان از وجود و عملکرد مناسب حفاظ‌های ایمنی برای جلوگیری از پاشش قطعات هنگام شکست بتن.
- عدم وجود نشتی در سیستم هیدرولیک: نشتی روغن می‌تواند باعث کاهش دقت بارگذاری شود.
- بررسی فشار بیش از حد: اطمینان از این که دستگاه در برابر فشارهای بیش از حد ایمن است.
۷. نگهداری و سرویس دوره‌ای
- تمیزکاری دوره‌ای قطعات متحرک: جلوگیری از ورود گرد و غبار و آلودگی به سیستم.
- بررسی کابل‌ها و اتصالات برقی: جلوگیری از قطعی یا نوسانات برق که می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد.
- روغن‌کاری قطعات متحرک: در صورت نیاز برای بهبود عملکرد.
با رعایت این مراحل، می‌توان از صحت عملکرد جک بتن‌شکن اطمینان حاصل کرد. همچنین، انجام کالیبراسیون دوره‌ای و بازرسی‌های منظم از خرابی‌های احتمالی جلوگیری کرده و دقت آزمایش‌های مقاومت فشاری بتن را افزایش می‌دهد.
حداکثر خطای مجاز جک بتن شکن - (Concrete Testing Equipment)
حداکثر خطای مجاز جک بتن‌شکن (Concrete Testing Machine) بر اساس استانداردهای مختلف، معمولاً به صورت زیر تعیین می‌شود:
- در محدوده 0 تا 10 درصد از ظرفیت دستگاه: خطای مجاز معمولاً حداکثر 1 درصد از مقدار بار اعمالی است.
- در محدوده 10 تا 100 درصد از ظرفیت دستگاه: خطای مجاز کاهش یافته و معمولاً به حداکثر 0.5 درصد از مقدار بار اعمالی محدود می‌شود.
این مقادیر معمولاً بر اساس استانداردهایی مانند ASTM C39، BS EN 12390-4 یا ISIRI 6044 تعیین می‌شوند و به‌طور خاص برای دستگاه‌های با ظرفیت بالا اعمال می‌شوند. برای اطمینان از دقت اندازه‌گیری‌ها، کالیبراسیون دستگاه باید به‌طور دوره‌ای انجام شود.
نکات ایمنی کار با جک بتن شکن - (Concrete Testing Equipment)
کار با جک بتن‌شکن (Concrete Compression Testing Machine) نیازمند رعایت نکات ایمنی خاصی است تا از آسیب به افراد و دستگاه جلوگیری شود. در زیر به برخی از مهم‌ترین نکات ایمنی در حین استفاده از این دستگاه اشاره می‌کنم:
۱. استفاده از تجهیزات حفاظتی شخصی (PPE)
🔹 عینک ایمنی: برای محافظت از چشم‌ها در برابر هرگونه آسیب ناشی از شکست احتمالی نمونه‌های بتن یا قطعات دستگاه.
🔹 دستکش ایمنی: استفاده از دستکش‌های مقاوم برای جلوگیری از آسیب‌های ناشی از قطعات فلزی یا تماس با مواد شیمیایی.
🔹 کفش ایمنی: برای حفاظت از پاها در برابر افتادن اجسام سنگین یا نمونه‌های شکست‌خورده.
🔹 گوشی ایمنی: اگر دستگاه صدای زیادی ایجاد می‌کند، برای حفاظت از شنوایی از گوشی ایمنی استفاده کنید.
۲. بررسی وضعیت دستگاه قبل از استفاده
🔹 بازرسی فیزیکی دستگاه: قبل از شروع کار، دستگاه باید از نظر وجود ترک، نشتی روغن یا قطعات معیوب بررسی شود.
🔹 اطمینان از کارکرد صحیح سیستم هیدرولیک: باید اطمینان حاصل شود که سیستم هیدرولیک به‌درستی کار می‌کند و هیچ نشتی وجود ندارد.
🔹 بررسی صحت کالیبراسیون دستگاه: پیش از انجام هر آزمایش، دستگاه باید به‌طور صحیح کالیبره شده باشد.
۳. رعایت نکات ایمنی هنگام قرار دادن نمونه
🔹 قرار دادن صحیح نمونه بتن: نمونه‌های بتن باید به‌طور یکنواخت و دقیق در مرکز فک‌ها قرار گیرند تا از توزیع نامناسب بار جلوگیری شود.
🔹 استفاده از صفحه‌های پشتیبانی مناسب: در صورت نیاز به استفاده از صفحه‌های مخصوص، باید این صفحات به‌طور دقیق در موقعیت خود قرار گیرند.
۴. جلوگیری از فشار ناگهانی
🔹 بارگذاری یکنواخت: هنگام اعمال بار، باید فشار به‌طور یکنواخت و تدریجی افزایش یابد تا از اعمال فشار ناگهانی که می‌تواند به دستگاه و کاربر آسیب برساند، جلوگیری شود.
🔹 نظارت مداوم بر دستگاه: در حین انجام آزمایش، باید دستگاه به‌طور مداوم تحت نظارت باشد تا در صورت بروز هرگونه مشکل یا تغییر ناگهانی، اقدامات ایمنی به سرعت انجام شود.
۵. اطمینان از فاصله مناسب از دستگاه
🔹 حفظ فاصله ایمنی: هنگام انجام آزمایش، باید از نزدیک شدن به دستگاه و نمونه در حال فشار دادن خودداری کرد. در صورت امکان، فاصله مناسبی از دستگاه حفظ کنید تا از آسیب‌های احتمالی جلوگیری شود.
🔹 استفاده از پنل کنترل از فاصله: در صورت امکان، از پنل کنترل دستگاه باید از فاصله امن استفاده کرد.
۶. مراقبت در برابر شکست نمونه بتن
🔹 حفاظت در برابر خطر شکست ناگهانی نمونه: شکست ناگهانی بتن می‌تواند باعث پاشش قطعات ریز یا فشار بیش از حد به دستگاه شود. برای این منظور، استفاده از حفاظ‌های مناسب یا سیستم‌های ایمنی دیگر توصیه می‌شود.
۷. خاموش کردن دستگاه بعد از استفاده
🔹 خاموش کردن کامل دستگاه: پس از اتمام آزمایش، دستگاه باید به‌طور کامل خاموش شده و تمامی سیستم‌ها از جمله سیستم هیدرولیک باید از فشار آزاد شوند.
قسمتهای تشکیل دهنده جک بتن شکن - (Concrete Testing Equipment)
جک بتن‌شکن (Concrete Compression Testing Machine) از اجزای مختلفی تشکیل شده است که هر کدام نقش خاصی در انجام آزمایش مقاومت فشاری بتن دارند. این دستگاه معمولاً به‌طور دقیق طراحی شده است تا بار اعمالی بر نمونه بتن را اندازه‌گیری کرده و آن را به صورت دقیق ثبت کند. در زیر به قسمتهای اصلی و تشکیل‌دهنده جک بتن‌شکن اشاره شده است:
۱. فک‌های بارگذاری (Platens)
- فک بالایی: فک بالایی به صورت عمودی به دستگاه متصل است و نیروی فشاری بر روی نمونه را اعمال می‌کند. معمولاً فک بالایی متحرک است.
- فک پایینی: فک پایینی ثابت است و نمونه بتن روی آن قرار می‌گیرد. فک‌ها باید کاملاً صاف و بدون هیچ گونه آسیب دیدگی باشند تا فشار یکنواختی بر نمونه وارد شود.
۲. سیستم هیدرولیک
- جک بتن‌شکن معمولاً از سیستم هیدرولیک برای اعمال نیروی فشاری استفاده می‌کند. این سیستم شامل:
- پمپ هیدرولیک: برای ایجاد فشار و انتقال آن به جک.
- سیلندر هیدرولیک: سیلندر که نیروی اعمالی را به فک‌ها منتقل می‌کند.
- شیرهای کنترلی: برای تنظیم فشار و جریان روغن هیدرولیک و کنترل بار اعمالی.
۳. نمایشگر و سنسور فشار
- سنسور فشار (Load Cell): این قسمت اندازه‌گیری نیروی اعمالی را انجام می‌دهد. سنسورها معمولاً در سیستم هیدرولیک یا فک‌ها نصب می‌شوند و تغییرات فشار را به سیگنال الکتریکی تبدیل می‌کنند.
- نمایشگر دیجیتال: داده‌های سنسور فشار به نمایشگر دیجیتال منتقل می‌شوند که مقدار فشار را به کاربر نشان می‌دهد. این نمایشگر معمولاً به صورت دیجیتال یا آنالوگ است و اطلاعات مربوط به آزمایش را ثبت می‌کند.
۴. سیستم کنترل
- پنل کنترل: این قسمت به کاربر امکان کنترل و تنظیم دستگاه را می‌دهد. از طریق پنل کنترل، کاربر می‌تواند پارامترهای مختلف دستگاه مانند سرعت بارگذاری یا حد فشار را تنظیم کند.
- دکمه‌های اضطراری: برای متوقف کردن سریع دستگاه در مواقع اضطراری و جلوگیری از آسیب به دستگاه یا نمونه.
۵. شاسی و بدنه دستگاه
- بدنه و شاسی جک بتن‌شکن از فولاد یا آلیاژهای مقاوم ساخته می‌شود تا بتواند فشارهای زیاد را تحمل کند. این قسمت‌ها معمولاً بسیار محکم و مقاوم هستند تا دستگاه در برابر بارهای اعمالی و استفاده‌های طولانی مدت دوام بیاورد.
۶. سیستم داده‌برداری و نرم‌افزار
- بسیاری از دستگاه‌های جک بتن‌شکن به نرم‌افزارهایی مجهز هستند که داده‌ها را ذخیره و تجزیه و تحلیل می‌کنند. این سیستم‌ها می‌توانند نتایج آزمایش‌ها را به صورت دیجیتال ذخیره کرده و گزارشی دقیق از آزمون‌ها ارائه دهند.
۷. ایستگاه‌های پشتیبانی و محافظ
- حفاظ‌های ایمنی: برخی از دستگاه‌ها دارای حفاظ‌هایی هستند که از پاشش مواد در هنگام شکست نمونه بتن جلوگیری می‌کنند. این حفاظ‌ها معمولاً از مواد مقاوم در برابر فشار و ضربه ساخته می‌شوند.
- پایه‌ها و پشتیبانی‌ها: این قسمت‌ها دستگاه را ثابت نگه می‌دارند و از لرزش‌های احتمالی جلوگیری می‌کنند.
۸. سیستم برق و منبع تغذیه
- دستگاه‌های جک بتن‌شکن معمولاً به یک منبع تغذیه متصل هستند که انرژی مورد نیاز برای حرکت سیستم هیدرولیک، سنسورها و نمایشگر را تأمین می‌کند.
شرکت های سازنده جک بتن شکن - (Concrete Testing Equipment)
بسیاری از شرکت‌های معتبر در دنیا جک بتن‌شکن (Concrete Compression Testing Machine) تولید می‌کنند. این شرکت‌ها معمولاً دستگاه‌های آزمایشگاهی با دقت بالا و کیفیت مناسب برای تست‌های مقاومت فشاری بتن ارائه می‌دهند. در زیر به برخی از شرکت‌های معروف در این حوزه اشاره شده است:
- کشور: ایتالیا
- محصولات: جک بتن‌شکن، دستگاه‌های آزمایش بتن، دستگاه‌های تست خاک و مصالح
- ویژگی‌ها: Controls Group یکی از بزرگترین تولیدکنندگان دستگاه‌های آزمایشگاهی و تجهیزات تست مواد است و دستگاه‌های بتن‌شکن با کیفیت و دقت بالا تولید می‌کند.
۲. شرکت ELE International
- کشور: انگلستان
- محصولات: جک بتن‌شکن، دستگاه‌های تست خاک و مصالح، تجهیزات آزمایشگاهی بتن
- ویژگی‌ها: ELE International تولیدکننده‌ای پیشرو در زمینه تجهیزات تست مصالح است و دستگاه‌های آزمایش فشاری بتن آن از دقت و کیفیت بالایی برخوردارند.
۳. شرکت Shimadzu Corporation
- کشور: ژاپن
- محصولات: جک بتن‌شکن، دستگاه‌های تست مواد، تجهیزات آزمایشگاهی
- ویژگی‌ها: شیمادزو تولیدکننده تجهیزات پیشرفته آزمایشگاهی با دقت بالا است که برای تست‌های مقاومت فشاری بتن و سایر مواد استفاده می‌شود.
۴. شرکت Humboldt Mfg. Co.
- کشور: آمریکا
- محصولات: جک بتن‌شکن، تجهیزات تست مصالح، دستگاه‌های آزمایش خاک
- ویژگی‌ها: این شرکت تجهیزات آزمایشگاهی و تست مصالح با دقت بالا را برای صنایع ساختمانی و عمرانی ارائه می‌دهد.
۵. شرکت Testmak
- کشور: ترکیه
- محصولات: جک بتن‌شکن، دستگاه‌های آزمایش بتن، تجهیزات تست مصالح
- ویژگی‌ها: Testmak یکی از تولیدکنندگان معتبر تجهیزات آزمایشگاهی است که دستگاه‌های جک بتن‌شکن را با کیفیت بالا و مطابق با استانداردهای بین‌المللی تولید می‌کند.
۶. شرکت Aimil Ltd.
- کشور: هند
- محصولات: جک بتن‌شکن، تجهیزات آزمایش بتن و مصالح
- ویژگی‌ها: Aimil یکی از تولیدکنندگان تجهیزات آزمایشگاهی است که دستگاه‌های جک بتن‌شکن با ویژگی‌های خاص و قابل تنظیم تولید می‌کند.
۷. شرکت Struers
- کشور: دانمارک
- محصولات: جک بتن‌شکن، تجهیزات آزمایش بتن و مصالح
- ویژگی‌ها: Struers از جمله برندهای شناخته‌شده در صنعت تجهیزات آزمایشگاهی است که دستگاه‌های جک بتن‌شکن با دقت بالا و سیستم‌های کنترل پیشرفته ارائه می‌دهد.
۸. شرکت Tinius Olsen
- کشور: آمریکا
- محصولات: جک بتن‌شکن، دستگاه‌های آزمایش کشش و فشاری مواد
- ویژگی‌ها: Tinius Olsen به‌عنوان یکی از بزرگترین تولیدکنندگان دستگاه‌های تست مواد شناخته می‌شود و جک بتن‌شکن‌های این شرکت برای آزمایش‌های دقیق طراحی شده‌اند.

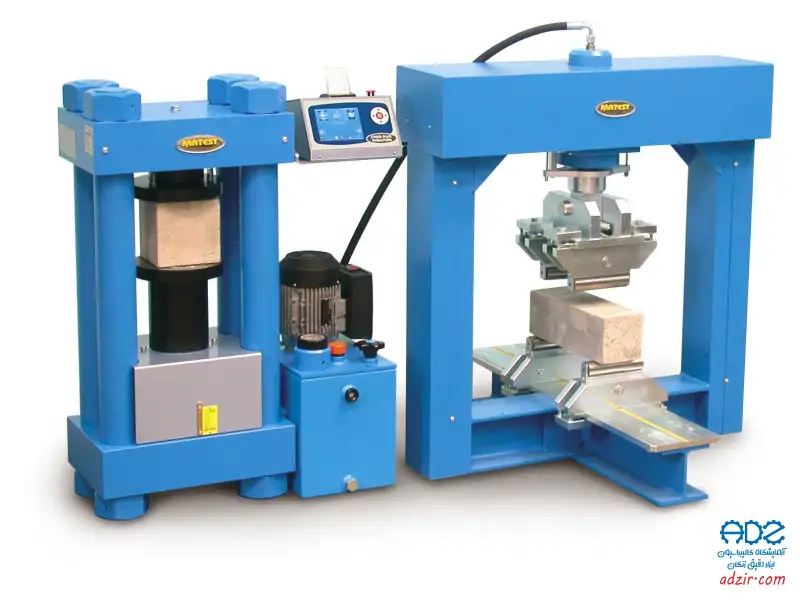

۹. شرکت Matest
- کشور: ایتالیا
- محصولات: جک بتن‌شکن، دستگاه‌های تست بتن و مصالح ساختمانی
- ویژگی‌ها: Matest با ارائه دستگاه‌های تست بتن، جک‌های بتن‌شکن، و سایر تجهیزات آزمایشگاهی با دقت بالا در سطح بین‌المللی شناخته شده است.
۱۰. شرکت Karol-Warner
- کشور: آمریکا
- محصولات: جک بتن‌شکن، تجهیزات آزمایش مقاومت فشاری بتن
- ویژگی‌ها: Karol-Warner تولیدکننده دستگاه‌های آزمایش فشاری بتن با دقت بالا است که برای آزمایش‌های آزمایشگاهی مختلف مناسب می‌باشد.
نکات مهم هنگام خرید جک بتن شکن - (Concrete Testing Equipment)
هنگام خرید جک بتن‌شکن (Concrete Compression Testing Machine)، توجه به نکات مهم و اساسی می‌تواند به انتخاب دستگاهی با کیفیت و مناسب برای نیازهای آزمایشگاهی کمک کند. در ادامه به برخی از این نکات اشاره می‌کنم:
۱. ظرفیت دستگاه
- ظرفیت بارگذاری: انتخاب جک بتن‌شکن با ظرفیت مناسب برای آزمایش‌های مقاومت فشاری بتن از اهمیت بالایی برخوردار است. معمولاً ظرفیت دستگاه‌ها از 2000 کیلو نیوتن (kN) تا 5000 کیلو نیوتن (kN) و بالاتر متغیر است.
- ظرفیت بیشتر از نیاز: بهتر است دستگاهی با ظرفیت کمی بالاتر از نیاز خود خریداری کنید تا در صورت نیاز به انجام آزمایش‌های بزرگتر، دچار محدودیت نشوید.
۲. دقت و کالیبراسیون دستگاه
- دقت اندازه‌گیری: دقت سنسور فشار (Load Cell) و سیستم اندازه‌گیری دستگاه باید بالاتر از حد مجاز خطا باشد. معمولاً خطای مجاز در دستگاه‌های معتبر حدود 0.5% یا کمتر است.
- کالیبراسیون دستگاه: دستگاه باید به راحتی قابلیت کالیبراسیون و تایید صحت عملکرد را داشته باشد. برخی از دستگاه‌ها ممکن است نیاز به کالیبراسیون دوره‌ای داشته باشند، که باید هزینه و زمان آن را در نظر بگیرید.
۳. سیستم هیدرولیک
- عملکرد هیدرولیک: سیستم هیدرولیک دستگاه باید به‌طور دقیق و یکنواخت نیروی فشاری را اعمال کند. در نظر داشته باشید که کیفیت سیستم هیدرولیک و عمر آن نقش مهمی در عملکرد دستگاه دارد.
- روغن هیدرولیک: بررسی نوع و کیفیت روغن هیدرولیک و راحتی دسترسی به سیستم برای نگهداری و تعویض روغن نیز مهم است.
۴. سهولت در استفاده و کنترل
- پنل کنترل: دستگاه باید دارای پنل کنترل کاربرپسند و ساده برای تنظیمات باشد. این پنل می‌تواند دیجیتال یا آنالوگ باشد. از قابلیت‌هایی مانند تنظیم سرعت بارگذاری و ثبت داده‌ها در سیستم‌های پیشرفته استفاده کنید.
- صفحه نمایش: صفحه نمایش دستگاه باید بزرگ، واضح و قابل‌خواندن باشد تا نتایج آزمایش‌ها به راحتی مشاهده و ضبط شوند.
۵. اندازه و ابعاد دستگاه
- فضای آزمایشگاه: دستگاه‌های جک بتن‌شکن معمولاً ابعاد بزرگی دارند. بنابراین، قبل از خرید، باید فضای کافی برای نصب دستگاه در آزمایشگاه فراهم باشد.
- حجم نمونه‌ها: در نظر داشته باشید که دستگاه می‌بایست قادر به آزمون نمونه‌هایی با ابعاد مختلف باشد. نمونه‌های بزرگتر معمولاً نیاز به فضای بیشتری دارند.
۶. استانداردهای بین‌المللی و گواهینامه‌ها
- مطابقت با استانداردها: دستگاه باید با استانداردهای بین‌المللی مانند ASTM C39، BS EN 12390-4 و ISIRI 6044 تطابق داشته باشد. این استانداردها دقت و کیفیت دستگاه را تضمین می‌کنند.
- گواهینامههای کیفیت: دستگاه باید گواهینامههای معتبر مانند CE، ISO و سایر گواهینامههای مرتبط را دارا باشد.
۷. هزینه نگهداری و تعمیرات
- هزینه‌های نگهداری: خرید دستگاهی که هزینه‌های نگهداری بالایی دارد، ممکن است در طولانی‌مدت باعث افزایش هزینه‌ها شود. دستگاه‌هایی که قطعات یدکی آنها در دسترس و ارزان‌تر هستند، انتخاب بهتری خواهند بود.
- گارانتی و خدمات پس از فروش: بررسی خدمات پس از فروش و مدت زمان گارانتی دستگاه از اهمیت بالایی برخوردار است. خدماتی مانند کالیبراسیون، تعمیرات و آموزش در زمان استفاده از دستگاه نیز می‌تواند مفید باشد.
۸. سرعت بارگذاری و ظرفیت اعمال بار
- سرعت بارگذاری: برخی از دستگاه‌ها می‌توانند سرعت بارگذاری مختلفی را اعمال کنند. سرعت بارگذاری در دستگاه‌های آزمایش فشاری باید دقیقاً مطابق با استانداردهای مورد نیاز باشد.
- گستره ظرفیت اعمال بار: ظرفیت دستگاه باید قادر به اعمال نیروی مورد نظر برای آزمایش‌های مختلف مقاومت فشاری بتن باشد.
۹. نوع فک‌ها و سیستم بارگذاری
- فک‌های دستگاه: فک‌های بالایی و پایینی باید به گونه‌ای طراحی شده باشند که نیروی یکنواخت بر نمونه بتن وارد کنند. دقت در انتخاب فک‌های مناسب می‌تواند از آسیب به نمونه‌ها و دستگاه جلوگیری کند.
- سیستم بارگذاری: مطمئن شوید که سیستم بارگذاری دستگاه به‌صورت یکنواخت و دقیق عمل می‌کند و بار اعمالی به صورت تدریجی افزایش می‌یابد.
۱۰. ویژگی‌های اضافی
- اتصال به کامپیوتر و سیستم‌های گزارش‌دهی: برخی از دستگاه‌ها دارای نرم‌افزارهایی هستند که می‌توانند نتایج آزمایش را به صورت دیجیتال ثبت و ذخیره کنند.
- حفاظت از دستگاه و ایمنی: بررسی وجود حفاظ‌ها و سیستم‌های ایمنی در دستگاه برای جلوگیری از هر گونه آسیب به کاربر و دستگاه در هنگام انجام آزمایش.
استاندارد ساخت و کلاس بندی جک بتن شکن - (Concrete Testing Equipment)
استاندارد ساخت و کلاس‌بندی جک بتن‌شکن (Concrete Compression Testing Machine) برای تضمین دقت، عملکرد صحیح و ایمنی در آزمایش‌های مقاومت فشاری بتن بسیار اهمیت دارد. این دستگاه‌ها باید طبق استانداردهای مشخص ساخته شوند تا عملکرد آنها در شرایط آزمایشگاهی معتبر باشد. در اینجا به استانداردها و کلاس‌بندی‌های رایج در ساخت جک بتن‌شکن اشاره می‌کنیم.
۱. استانداردهای ساخت جک بتن‌شکن
جک بتن‌شکن‌ها معمولاً طبق استانداردهای بین‌المللی و ملی تولید می‌شوند که برخی از مهم‌ترین آنها عبارتند از:
الف) استاندارد ASTM C39
- ASTM C39 یک استاندارد بین‌المللی است که مشخصات دقیق جک‌های بتن‌شکن را در آزمایش‌های مقاومت فشاری بتن بیان می‌کند.
- این استاندارد شامل دستورالعمل‌هایی برای طراحی، ساخت، کالیبراسیون و استفاده از جک بتن‌شکن است.
- همچنین، میزان خطای مجاز دستگاه، سیستم‌های اندازه‌گیری، نحوه بارگذاری نمونه و الزامات ایمنی را پوشش می‌دهد.
ب) استاندارد BS EN 12390-4
- این استاندارد از بنیاد استانداردهای اروپایی است که شرایط آزمون‌های مقاومت فشاری بتن و نحوه طراحی جک‌های بتن‌شکن را بررسی می‌کند.
- BS EN 12390-4 به دقت مشخص می‌کند که دستگاه باید قابلیت اندازه‌گیری بار در محدوده‌های مختلف را داشته باشد و دستگاه باید تا حدی دقت داشته باشد که خطای آن کمتر از 0.5% از بار اعمالی باشد.
ج) استاندارد ISIRI 6044 (استاندارد ملی ایران)
- این استاندارد مشابه با استانداردهای ASTM و BS EN است و برای جک‌های بتن‌شکن در ایران تدوین شده است.
- الزامات دقیق دستگاه‌ها از جمله کالیبراسیون، محدوده بارگذاری و ایمنی در این استاندارد آورده شده است.
د) استاندارد ISO 7500-1
- این استاندارد برای دستگاه‌های تست کشش و فشار مانند جک‌های بتن‌شکن طراحی شده است و به اصول کالیبراسیون، روش‌های اندازه‌گیری و ارزیابی دقت دستگاه‌ها می‌پردازد.
- ISO 7500-1 همچنین نحوه عملکرد سیستم‌های اندازه‌گیری نیرو و بار را در دستگاه‌های تست مواد توضیح می‌دهد.
۲. کلاس‌بندی جک‌های بتن‌شکن
جک‌های بتن‌شکن بر اساس ظرفیت بارگذاری، نوع سیستم اندازه‌گیری، و دقت دستگاه می‌توانند در کلاس‌های مختلفی طبقه‌بندی شوند. این کلاس‌بندی‌ها به‌طور کلی شامل موارد زیر است:
الف) کلاس‌های ظرفیت بارگذاری
- کلاس 1: دستگاه‌هایی با ظرفیت 2000 کیلو نیوتن (kN) یا کمتر، معمولاً برای آزمایش‌های نمونه‌های کوچک یا پروژه‌های آزمایشی استفاده می‌شوند.
- کلاس 2: دستگاه‌هایی با ظرفیت 2000 تا 3000 کیلو نیوتن (kN)، برای پروژه‌های متوسط و آزمایش‌های بتن‌های معمولی مناسب هستند.
- کلاس 3: دستگاه‌هایی با ظرفیت 3000 تا 5000 کیلو نیوتن (kN)، برای آزمایش‌های بتن‌های حجیم یا پروژه‌های بزرگ استفاده می‌شوند.
- کلاس 4: دستگاه‌هایی با ظرفیت‌های بالای 5000 کیلو نیوتن (kN)، برای تست‌های بسیار بزرگ و آزمایش‌های بتن با حجم زیاد و نیروهای بالا طراحی شده‌اند.
ب) کلاس‌های دقت
- کلاس A: دستگاه‌هایی با دقت بسیار بالا و خطای کمتر از 0.5% از بار اعمالی. این دستگاه‌ها معمولاً برای آزمایش‌های دقیق و استفاده در آزمایشگاه‌های استاندارد نیاز دارند.
- کلاس B: دستگاه‌هایی با دقت متوسط و خطای تا 1% از بار اعمالی. این دستگاه‌ها معمولاً در آزمایشگاه‌های عمومی یا کارگاهی استفاده می‌شوند.
- کلاس C: دستگاه‌هایی با دقت پایین‌تر که برای آزمایش‌های غیررسمی یا شرایط غیر بحرانی مناسب هستند.
ج) سیستم‌های اندازه‌گیری
- سنسور فشار دیجیتال (Load Cell): برای اندازه‌گیری دقیق نیرو، معمولاً در دستگاه‌های پیشرفته استفاده می‌شود.
- سنسور فشار آنالوگ: در دستگاه‌های قدیمی‌تر یا ارزان‌تر استفاده می‌شود که دقت کمتری دارند.
۳. الزامات ایمنی و استانداردهای کالیبراسیون
- جک‌های بتن‌شکن باید دارای سیستم‌های ایمنی باشند که در هنگام اعمال بار زیاد یا شکست نمونه، از آسیب به کاربر جلوگیری کنند. این شامل دستگاه‌های حفاظتی و سیستم‌های خاموشی خودکار است.
- دستگاه‌ها باید به‌طور دوره‌ای کالیبره شوند تا از دقت نتایج اطمینان حاصل شود. این کالیبراسیون باید توسط آزمایشگاه‌های معتبر انجام شود و بر اساس استانداردهای بین‌المللی مانند ISO 7500-1 انجام شود.
۴. نکات مهم در انتخاب استاندارد مناسب
- هنگام خرید جک بتن‌شکن، باید اطمینان حاصل کنید که دستگاه با استانداردهای معتبر و بین‌المللی مطابقت دارد.
- دستگاه باید برای انجام آزمایش‌های فشاری بتن طبق نیازهای خاص شما مناسب باشد و ظرفیت و دقت آن باید مطابق با استانداردهای جهانی باشد.
تعمیر و سرویس دوره ای جک بتن شکن - (Concrete Testing Equipment)
تعمیر و سرویس دوره‌ای جک بتن‌شکن (Concrete Compression Testing Machine) برای حفظ عملکرد دقیق و طول عمر مفید دستگاه از اهمیت بالایی برخوردار است. انجام سرویس‌های دوره‌ای می‌تواند از بروز مشکلات جدی جلوگیری کند و دقت نتایج آزمایش‌های بتن را تضمین نماید. در اینجا به نکات مهم در زمینه تعمیر و سرویس دوره‌ای جک بتن‌شکن اشاره می‌کنیم.
۱. تعمیر و سرویس دوره‌ای: اهداف و اهمیت
- حفظ دقت دستگاه: جک بتن‌شکن باید دقت بالایی در اندازه‌گیری نیرو و بار اعمالی داشته باشد. سرویس‌های دوره‌ای باعث می‌شود که دستگاه همواره دقیق عمل کند.
- افزایش عمر دستگاه: با انجام نگهداری مناسب، عمر مفید دستگاه افزایش می‌یابد و از هزینه‌های ناشی از تعمیرات عمده جلوگیری می‌شود.
- جلوگیری از خرابی‌های ناگهانی: تعمیرات پیشگیرانه می‌تواند از خرابی‌های غیرمنتظره جلوگیری کرده و دستگاه را در شرایط مطلوب نگه دارد.
- اطمینان از ایمنی: جک‌های بتن‌شکن باید ایمن باشند تا خطرات ناشی از آسیب به کاربر یا دستگاه کاهش یابد.
۲. نکات اصلی سرویس و تعمیر دوره‌ای جک بتن‌شکن
الف) بررسی سیستم هیدرولیک
- روغن هیدرولیک: روغن هیدرولیک باید به‌طور منظم بررسی و در صورت نیاز تعویض شود. روغن آلوده یا کم‌فشار می‌تواند عملکرد دستگاه را تحت تاثیر قرار دهد. روغن باید از نوع مناسب با ویسکوزیته مشخص استفاده شود.
- سیلندرها و شیلنگ‌ها: به‌طور دوره‌ای بررسی کنید که شیلنگ‌ها و سیلندرهای هیدرولیک ترک یا نشتی نداشته باشند. هرگونه نشتی یا آسیب به این بخش‌ها می‌تواند کارایی دستگاه را کاهش دهد.
- پمپ هیدرولیک: پمپ باید بدون صدا و با فشار مناسب عمل کند. هرگونه اختلال در عملکرد پمپ می‌تواند باعث کاهش فشار بارگذاری و عملکرد نادرست دستگاه شود.
ب) کالیبراسیون دستگاه
- کالیبراسیون دقیق: برای اطمینان از دقت دستگاه، جک بتن‌شکن باید به‌طور منظم کالیبره شود. این کار باید مطابق با استانداردهای بین‌المللی مانند ASTM C39 یا ISO 7500-1 انجام شود.
- کنترل خطا: بررسی میزان خطای دستگاه (معمولاً باید کمتر از 0.5% باشد) و انجام تنظیمات لازم برای حفظ دقت آن.
ج) بررسی و نگهداری سیستم اندازه‌گیری
- سنسور فشار (Load Cell): سنسورهای فشار باید به‌طور منظم تست شوند تا مطمئن شویم که داده‌های اندازه‌گیری دقیق هستند. هرگونه آسیب به سنسورها می‌تواند منجر به خطای اندازه‌گیری شود.
- صفحه نمایش و سیستم‌های دیجیتال: صفحه نمایش باید به‌طور مرتب بررسی شود تا از صحیح بودن اطلاعات نمایش داده شده اطمینان حاصل شود. همچنین سیستم‌های دیجیتال و نرم‌افزارهای مرتبط با دستگاه باید به‌روز باشند.
د) بررسی سیستم‌های ایمنی
- دستگاه‌های ایمنی: بررسی سیستم‌های ایمنی مانند حفاظت از بارهای زیاد، قطع‌کننده‌های اضطراری و حفاظ‌های فیزیکی برای جلوگیری از آسیب به کاربر و دستگاه.
- سیستم‌های خاموشی خودکار: اطمینان حاصل کنید که سیستم‌های خاموشی خودکار دستگاه به‌درستی کار می‌کنند تا در صورت بروز خطا یا فشار زیاد، دستگاه به‌طور ایمن خاموش شود.
ه) بررسی اجزای مکانیکی
- فک‌ها: فک‌های بالا و پایین جک باید به‌طور مرتب بررسی شوند. این فک‌ها باید بدون هیچ‌گونه ترک یا آسیب باشند تا نیروی یکنواختی بر نمونه بتن وارد کنند.
- لغزش و حرکت فک‌ها: حرکت فک‌ها باید نرم و بدون هیچ‌گونه گیر یا لرزشی باشد. روغن‌کاری و روانکاری این اجزا می‌تواند به جلوگیری از سایش و کاهش عمر مفید دستگاه کمک کند.
و) بررسی شاسی و بدنه دستگاه
- شاسی و بدنه: بدنه دستگاه باید بدون آسیب دیدگی و دارای استحکام کافی باشد. بررسی جوش‌ها، پیچ‌ها و اتصالات بدنه دستگاه و اطمینان از مقاومت آن در برابر فشارهای اعمالی ضروری است.
- رنگ و پوشش دستگاه: رنگ و پوشش دستگاه باید سالم باشد تا از آسیب‌های ناشی از خوردگی و زنگ زدگی جلوگیری شود.
۳. روش‌های تعمیر دستگاه جک بتن‌شکن
الف) تعمیرات پیشگیرانه
- نگهداری و سرویس دوره‌ای: این شامل تعویض روغن، روانکاری قطعات متحرک، بررسی وضعیت سنسورها و اجزای هیدرولیک، کالیبراسیون و بررسی سیستم‌های ایمنی است.
- آموزش کارکنان: آموزش پرسنل برای استفاده صحیح از دستگاه و تشخیص علائم اولیه خرابی دستگاه.
ب) تعمیرات اضطراری
- تشخیص سریع مشکل: در صورت بروز هرگونه خرابی، باید سریعاً مشکل شناسایی و اقدامات تعمیراتی لازم انجام شود. در این موارد، معمولاً تعمیرات باید توسط تیم فنی متخصص انجام شود.
- تعویض قطعات معیوب: در صورت نیاز، قطعات معیوب باید تعویض شوند. این شامل سنسورها، پمپ هیدرولیک، شیلنگ‌ها یا فک‌ها می‌شود.
ج) قرارداد خدمات پس از فروش
- برای بسیاری از دستگاه‌های جک بتن‌شکن، شرکت‌های تولیدکننده قراردادهای خدمات پس از فروش ارائه می‌دهند که شامل تعمیرات و سرویس‌های دوره‌ای می‌شود.
- داشتن قرارداد سرویس می‌تواند به شما این امکان را بدهد که از تعمیرات و نگهداری دستگاه بدون دغدغه و با هزینه‌های کمتر بهره‌مند شوید.
۴. زمان‌بندی سرویس و تعمیرات
- سرویس دوره‌ای سالانه: معمولاً توصیه می‌شود که جک بتن‌شکن حداقل یک‌بار در سال برای سرویس دوره‌ای و کالیبراسیون بررسی شود.
- بررسی هیدرولیک و روغن: هر ۶ ماه یک‌بار باید روغن هیدرولیک بررسی و تعویض شود.
- کالیبراسیون دستگاه: بسته به استفاده از دستگاه، کالیبراسیون می‌تواند به‌صورت سالانه یا بعد از هر ۵۰۰ آزمایش انجام شود.
شرایط محیطی کار با جک بتن شکن - (Concrete Testing Equipment)
شرایط محیطی کار با جک بتن‌شکن (Concrete Compression Testing Machine) برای حفظ عملکرد صحیح و دقت نتایج آزمایش‌های مقاومت فشاری بتن بسیار حیاتی است. شرایط نامناسب محیطی می‌تواند بر دقت و عمر مفید دستگاه تأثیر بگذارد. در اینجا به بررسی مهم‌ترین شرایط محیطی که باید هنگام استفاده از جک بتن‌شکن رعایت شوند، پرداخته می‌شود.
۱. دمای محیط
- دمای مناسب: برای عملکرد بهینه جک بتن‌شکن، دمای محیط آزمایشگاه باید در محدوده خاصی قرار داشته باشد. معمولاً دمای بین 15 تا 25 درجه سانتی‌گراد برای دستگاه‌های آزمایش بتن ایده‌آل است.
- تأثیر دما بر دستگاه: دمای بسیار بالا یا پایین می‌تواند تأثیرات منفی بر عملکرد هیدرولیک، سنسورها و دیگر اجزای دستگاه بگذارد. به‌ویژه در دماهای پایین، روغن هیدرولیک ممکن است غلیظ شده و عملکرد دستگاه را کاهش دهد.
- کالیبراسیون: در صورتی که دما از محدوده نرمال فراتر رود، ممکن است نیاز به کالیبراسیون مجدد دستگاه باشد.
۲. رطوبت محیط
- رطوبت مناسب: رطوبت بیش از حد می‌تواند باعث خوردگی قطعات فلزی دستگاه، به‌ویژه در اجزای هیدرولیک، شیلنگ‌ها و اتصالات شود. بهتر است رطوبت محیط آزمایشگاه بین 30 تا 70 درصد باشد.
- مقابله با رطوبت زیاد: در محیط‌های مرطوب، استفاده از دستگاه‌هایی که دارای پوشش ضد زنگ هستند و همچنین نگهداری دستگاه در محفظه‌های خشک و تهویه‌دار توصیه می‌شود.
۳. تهویه مناسب
- هوای آزاد و تهویه: آزمایشگاه باید دارای تهویه مناسب باشد تا هوای موجود در محیط تازه و غیر آلوده به بخارات صنعتی باشد. تهویه مناسب از تجمع گرمای اضافی در اطراف دستگاه جلوگیری می‌کند و از آسیب به سیستم‌های الکتریکی و هیدرولیک جلوگیری می‌کند.
- جلوگیری از آلودگی‌های محیطی: آلودگی‌های محیطی مانند گرد و غبار یا دود می‌تواند عملکرد دستگاه را تحت تأثیر قرار دهد و باعث خرابی سریع‌تر اجزای حساس مانند سنسورها، مدارهای الکترونیکی و سیستم هیدرولیک شود.
۴. سطح صاف و پایدار
- مکان ثابت و بدون لرزش: جک بتن‌شکن باید بر روی سطح صاف و مستحکم قرار گیرد. حرکت یا لرزش سطح زیرین دستگاه می‌تواند نتایج آزمایش را غیرقابل اعتماد کند. استفاده از پایه‌های مستحکم و ثابت برای نصب دستگاه الزامی است.
- استقرار در محیط ثابت: دستگاه نباید در نزدیکی منابع لرزش مانند ماشین‌آلات سنگین یا تجهیزات دیگر قرار گیرد.
۵. آلودگی‌های شیمیایی
- آلودگی محیطی: باید از قرار دادن جک بتن‌شکن در معرض مواد شیمیایی مانند اسیدها، بازها، یا گازهای خورنده خودداری شود. این مواد می‌توانند به قطعات دستگاه آسیب بزنند و عمر مفید آن را کاهش دهند.
- رعایت دستورالعمل‌ها: هنگام استفاده از مواد شیمیایی در آزمایشگاه، باید از دستورالعمل‌های ایمنی پیروی کرده و از دستگاه‌های آزمایشگاهی در برابر تماس با این مواد محافظت کنید.
۶. وجود نوسانات برقی
- نوسانات ولتاژ: جک‌های بتن‌شکن معمولاً به برق ۳ فاز نیاز دارند. نوسانات شدید در ولتاژ می‌تواند به سیستم‌های الکترونیکی دستگاه آسیب بزند. برای جلوگیری از این مشکل، استفاده از استابلایزر یا منبع تغذیه بدون وقفه (UPS) توصیه می‌شود.
- سیستم‌های الکتریکی محافظت شده: اطمینان حاصل کنید که دستگاه‌های الکتریکی دستگاه در برابر نوسانات ولتاژ و جریان محافظت شده باشند.
۷. رعایت فاصله از منابع گرمایی
- دور از منابع حرارت: جک بتن‌شکن نباید در مجاورت منابع گرمایی مانند بخاری‌ها، مشعل‌ها یا دستگاه‌های مشابه قرار گیرد، زیرا گرما می‌تواند بر عملکرد هیدرولیک و سیستم‌های الکترونیکی تأثیر منفی بگذارد.
- محافظت از دستگاه: دستگاه باید از تابش مستقیم نور خورشید نیز دور باشد تا از افزایش دمای داخلی دستگاه جلوگیری شود.
۸. جلوگیری از نویز صوتی
- کاهش نویز صوتی: در محیط‌هایی که نویز زیادی وجود دارد، ممکن است تشخیص علائم هشدار یا خرابی‌های احتمالی دستگاه دشوار باشد. بنابراین، برای کاهش نویز باید از محیط‌های کم‌صدا استفاده کرد یا دستگاه در محیطی جداگانه قرار گیرد.
- استفاده از عایق‌های صوتی: در صورت لزوم، می‌توان از عایق‌های صوتی برای کاهش تأثیر نویزهای محیطی استفاده کرد.
۹. شرایط جابجایی و حمل دستگاه
- حمل و جابجایی صحیح: جک‌های بتن‌شکن معمولاً دستگاه‌های سنگینی هستند و هنگام جابجایی باید دقت کرد تا به قطعات حساس دستگاه آسیب نرسد. باید از روش‌های مناسب حمل و نقل برای جابجایی دستگاه استفاده کرد.
- محافظت از دستگاه در هنگام جابجایی: هنگام انتقال دستگاه‌ها به مکان جدید، باید از آسیب‌های فیزیکی به بدنه دستگاه جلوگیری شود. از پوشش‌های محافظ و جعبه‌های ایمنی برای جابجایی استفاده کنید.
۱۰. جلوگیری از شوک‌های مکانیکی
- دور از لرزش‌های شدید: جک بتن‌شکن باید از محل‌های لرزان دور نگه‌داشته شود، زیرا شوک‌های مکانیکی می‌تواند باعث خرابی سیستم‌های حساس مانند سنسورهای فشار، سیستم هیدرولیک و دیگر قطعات شود.
جک بتن شکن - (Concrete Testing Equipment) در چه صنایعی مورد استفاده قرار می گیرد
جک بتن‌شکن (Concrete Testing Machine) یکی از ابزارهای اساسی برای آزمایش مقاومت فشاری بتن است که در انواع مختلف صنایع مورد استفاده قرار می‌گیرد. این دستگاه به منظور ارزیابی کیفیت و استحکام بتن در شرایط مختلف طراحی شده است و در صنایع زیر کاربرد زیادی دارد:
۱. صنعت ساخت و ساز
- آزمایش‌های بتن: در صنعت ساخت و ساز، جک بتن‌شکن برای آزمایش مقاومت فشاری بتن استفاده می‌شود. این آزمایش‌ها برای تأیید کیفیت بتن در پروژه‌های ساختمانی، پل‌ها، سدها، راه‌ها و دیگر پروژه‌های عمرانی ضروری است.
- کنترل کیفیت بتن: تولیدکنندگان بتن به‌منظور اطمینان از کیفیت محصول نهایی و مطابقت با استانداردهای ملی و بین‌المللی، از جک بتن‌شکن برای آزمایش نمونه‌های بتن در مراحل مختلف تولید استفاده می‌کنند.
۲. صنعت معماری و مهندسی عمران
- طراحی و ساخت سازه‌ها: مهندسان عمران و معماران برای طراحی سازه‌های بتنی باید از مقاومت فشاری بتن اطلاع دقیق داشته باشند. جک بتن‌شکن به‌عنوان ابزار اصلی برای تست این مقاومت در آزمایشگاه‌ها و سایت‌های ساختمانی استفاده می‌شود.
- آزمایش‌های غیر مخرب و مخرب: در هنگام ارزیابی کیفیت بتن در سازه‌ها، این دستگاه به‌طور خاص در آزمایش‌های مخرب برای نمونه‌گیری از بتن و ارزیابی دقیق ویژگی‌های فشاری آن مورد استفاده قرار می‌گیرد.
۳. صنعت تولید بتن (بتن آماده)
- کنترل کیفیت بتن تولیدی: تولیدکنندگان بتن آماده و مخلوط‌های بتنی معمولاً از جک بتن‌شکن برای انجام آزمایش‌های منظم بر روی نمونه‌های بتن خود استفاده می‌کنند تا اطمینان حاصل کنند که محصول تولیدی مطابق با استانداردهای مقاومت فشاری مورد نظر است.
- مراقبت از نسبت‌های مخلوط: جک بتن‌شکن به تولیدکنندگان کمک می‌کند تا تأثیر تغییرات در نسبت‌های مخلوط (سیمان، آب، ماسه و سنگدانه‌ها) را بر روی مقاومت فشاری بتن ارزیابی کنند.
۴. صنعت آزمایشگاه‌های تست مصالح
- آزمایشگاه‌های تحقیقاتی و آموزشی: در آزمایشگاه‌های تحقیقاتی، علمی و آموزشی، جک بتن‌شکن ابزار مهمی برای آزمایش ویژگی‌های مختلف بتن، از جمله مقاومت فشاری، تنش و کرنش است. این دستگاه‌ها به محققان و دانشجویان در آموزش و تحقیقات علمی در زمینه مهندسی عمران کمک می‌کنند.
- آزمایش‌های تحقیقاتی بر روی مصالح جدید: جک بتن‌شکن همچنین برای تست و ارزیابی عملکرد مصالح جدید در بتن مانند افزودنی‌ها، سیمان‌های خاص، یا مخلوط‌های بتنی مبتنی بر مواد جدید کاربرد دارد.
۵. صنعت مهندسی محیط زیست
- آزمایش‌های بتن برای پروژه‌های پایدار: در پروژه‌های زیست‌محیطی، مانند سدها، تونل‌ها و مخازن آبی، آزمایش مقاومت فشاری بتن برای اطمینان از عملکرد بلندمدت و مقاوم بودن در برابر فشار آب و دیگر شرایط محیطی اهمیت دارد.
- محاسبات استحکام بتن در محیط‌های خاص: در پروژه‌های زیست‌محیطی که بتن باید در معرض شرایط خاص مانند رطوبت زیاد، فشار زیاد یا ترکیبات شیمیایی قرار گیرد، استفاده از جک بتن‌شکن برای ارزیابی مقاومت بتن ضروری است.
۶. صنعت راه و ترابری
- پروژه‌های بزرگ راه‌سازی: در پروژه‌های ساخت جاده‌ها و بزرگراه‌ها، جک بتن‌شکن برای ارزیابی مقاومت فشاری بتن در ساختن زیرساخت‌های بتنی از جمله روسازی‌ها و پل‌ها استفاده می‌شود.
- آزمایش‌های زیرسازی و کف‌سازی: استفاده از بتن در پروژه‌های راه‌سازی و کف‌سازی‌های صنعتی نیاز به آزمایش‌های مقاومت فشاری دارد تا کیفیت مواد مورد استفاده در ساخت این زیرساخت‌ها تأیید شود.
۷. صنعت نفت و گاز
- مخابرات و ساخت تأسیسات نفتی: در صنایع نفت و گاز، جک بتن‌شکن برای تست بتن‌های استفاده شده در ساخت تأسیسات، مخازن ذخیره‌سازی و زیرساخت‌های دریایی کاربرد دارد.
- آزمایش بتن‌های مقاوم در برابر شرایط شدید: جک بتن‌شکن برای ارزیابی کیفیت بتن‌هایی که در شرایط خاص مانند فشار زیاد یا دماهای بسیار بالا یا پایین استفاده می‌شوند، مفید است.
۸. صنعت تولید مصالح ساختمانی
- تولید سیمان و مصالح مرتبط: تولیدکنندگان سیمان و مصالح ساختمانی، از جمله سنگدانه‌ها، برای آزمایش بتن‌های ساخته شده با این مواد از جک بتن‌شکن استفاده می‌کنند.
- کنترل کیفیت مواد: کنترل کیفیت سیمان، افزودنی‌ها و دیگر مصالح ساختمانی به‌طور مستقیم با آزمایش مقاومت فشاری بتن در ارتباط است.
۹. صنعت نیکویی و مقاوم‌سازی سازه‌ها
- ترمیم سازه‌های بتنی: در صنایع ترمیم و مقاوم‌سازی سازه‌های بتنی، جک بتن‌شکن برای آزمایش و ارزیابی کیفیت بتن‌های ترمیم شده و مقاوم‌سازی‌شده استفاده می‌شود.
- مقاوم‌سازی در برابر زلزله: در پروژه‌های مقاوم‌سازی ساختمان‌ها در برابر زلزله و دیگر نیروهای طبیعی، جک بتن‌شکن به‌منظور ارزیابی تغییرات مقاومت بتن در این شرایط به کار می‌رود.
۱۰. صنعت تولید قطعات پیش‌ساخته بتنی
- آزمایش مقاومت قطعات بتنی پیش‌ساخته: در کارخانه‌های تولید قطعات بتنی پیش‌ساخته مانند تیرها، دال‌ها، دیوارها و ستون‌ها، جک بتن‌شکن برای انجام آزمایش‌های مقاومت فشاری و ارزیابی کیفیت قطعات تولیدی به‌کار می‌رود.
