گیج فشار – (Pressure gauge)
گیج فشار - (Pressure gauge)
گیج فشار (Pressure gauge) یک ابزار اندازهگیری است که برای اندازهگیری فشار سیالات یا گازها در سیستمهای مختلف استفاده میشود. این ابزار معمولاً در صنایع مختلفی مانند نفت و گاز، خودروها، تأسیسات آب و فاضلاب، و دستگاههای پزشکی کاربرد دارد. گیجهای فشار میتوانند فشار را در واحدهای مختلفی مانند پاسکال (Pa)، بار (bar)، psi (پوند بر اینچ مربع) و غیره نمایش دهند.
تاریخچه کاربرد گیج فشار - (Pressure gauge)
تاریخچه کاربرد گیج فشار به دورهای بازمیگردد که انسانها شروع به کار با سیستمهای پیچیدهتر فشار و گازها کردند. در اینجا یک مرور کلی از تاریخچه این ابزار آورده شده است:
- اولین استفادهها در قرن 17:
اولین ایدههای ابتدایی برای اندازهگیری فشار به قرن هفدهم میلادی برمیگردد. در آن زمان، دانشمندان و مهندسان شروع به آزمایش با گازها و سیالات در فضاهای محدود کردند. اما ابزارهای دقیق برای اندازهگیری فشار وجود نداشت. - اختراع گیج فشار (قرن 19):
در اوایل قرن نوزدهم، مهندسین شروع به توسعه دستگاههای ابتدایی برای اندازهگیری فشار کردند. یکی از اولین انواع گیج فشار، به نام “گیج فشار لولهای (Bourdon tube pressure gauge)”، در سال 1849 توسط یک مهندس فرانسوی به نام لوئی بوردون (Louis Bourdon) اختراع شد. این دستگاه به شکل لولهای خمیده بود که با افزایش فشار، خمیدگی آن بیشتر میشد و این تغییر را میشد از طریق یک عقربه بر روی صفحه مدرج مشاهده کرد. - گسترش استفاده در صنایع مختلف (قرن 19 و 20):
با پیشرفت تکنولوژی و صنعتی شدن جوامع، استفاده از گیجهای فشار در صنایع مختلف مانند صنایع نفت و گاز، تأسیسات بخار، حمل و نقل و ماشینآلات صنعتی گسترش یافت. در این دوران، طراحی و ساخت گیجهای فشار به گونهای بود که قابل استفاده در محیطهای با فشار بالا یا حتی شرایط محیطی خاص مانند دماهای بسیار پایین یا بالا باشند. - گیجهای دیجیتال و پیشرفته (قرن 21):
در دوران مدرن، گیجهای فشار به صورت دیجیتال و الکترونیکی تولید میشوند که دقت بسیار بالاتری دارند و قادر به نمایش فشار به صورت عددی یا گرافیکی هستند. این گیجها معمولاً به سیستمهای کنترل خودکار متصل شده و میتوانند در صورت تغییرات شدید فشار هشدار دهند. علاوه بر این، گیجهای فشار به طور گسترده در تحقیقات علمی، مهندسی، پزشکی و صنایع فضایی مورد استفاده قرار میگیرند.
به طور کلی، گیج فشار از یک ابزار ساده برای اندازهگیری فشار تبدیل به ابزاری پیچیده و دقیق برای مدیریت و کنترل سیستمهای صنعتی، علمی و پزشکی شده است.
انواع مختلف گیج فشار - (Pressure gauge)
تاریخچه کاربرد گیج فشار به دورهای بازمیگردد که انسانها شروع به کار با سیستمهای پیچیدهتر فشار و گازها کردند. در اینجا یک مرور کلی از تاریخچه این ابزار آورده شده است:
- اولین استفادهها در قرن 17:
اولین ایدههای ابتدایی برای اندازهگیری فشار به قرن هفدهم میلادی برمیگردد. در آن زمان، دانشمندان و مهندسان شروع به آزمایش با گازها و سیالات در فضاهای محدود کردند. اما ابزارهای دقیق برای اندازهگیری فشار وجود نداشت. - اختراع گیج فشار (قرن 19):
در اوایل قرن نوزدهم، مهندسین شروع به توسعه دستگاههای ابتدایی برای اندازهگیری فشار کردند. یکی از اولین انواع گیج فشار، به نام “گیج فشار لولهای (Bourdon tube pressure gauge)”، در سال 1849 توسط یک مهندس فرانسوی به نام لوئی بوردون (Louis Bourdon) اختراع شد. این دستگاه به شکل لولهای خمیده بود که با افزایش فشار، خمیدگی آن بیشتر میشد و این تغییر را میشد از طریق یک عقربه بر روی صفحه مدرج مشاهده کرد. - گسترش استفاده در صنایع مختلف (قرن 19 و 20):
با پیشرفت تکنولوژی و صنعتی شدن جوامع، استفاده از گیجهای فشار در صنایع مختلف مانند صنایع نفت و گاز، تأسیسات بخار، حمل و نقل و ماشینآلات صنعتی گسترش یافت. در این دوران، طراحی و ساخت گیجهای فشار به گونهای بود که قابل استفاده در محیطهای با فشار بالا یا حتی شرایط محیطی خاص مانند دماهای بسیار پایین یا بالا باشند. - گیجهای دیجیتال و پیشرفته (قرن 21):
در دوران مدرن، گیجهای فشار به صورت دیجیتال و الکترونیکی تولید میشوند که دقت بسیار بالاتری دارند و قادر به نمایش فشار به صورت عددی یا گرافیکی هستند. این گیجها معمولاً به سیستمهای کنترل خودکار متصل شده و میتوانند در صورت تغییرات شدید فشار هشدار دهند. علاوه بر این، گیجهای فشار به طور گسترده در تحقیقات علمی، مهندسی، پزشکی و صنایع فضایی مورد استفاده قرار میگیرند.
نحوه استفاده و کارکرد گیج فشار - (Pressure gauge)
نحوه استفاده و کارکرد گیج فشار به نوع و کاربرد آن بستگی دارد، اما اصول کلی در تمامی انواع گیجهای فشار مشابه است. در اینجا نحوه کارکرد و استفاده از گیج فشار را به طور کلی توضیح میدهیم:

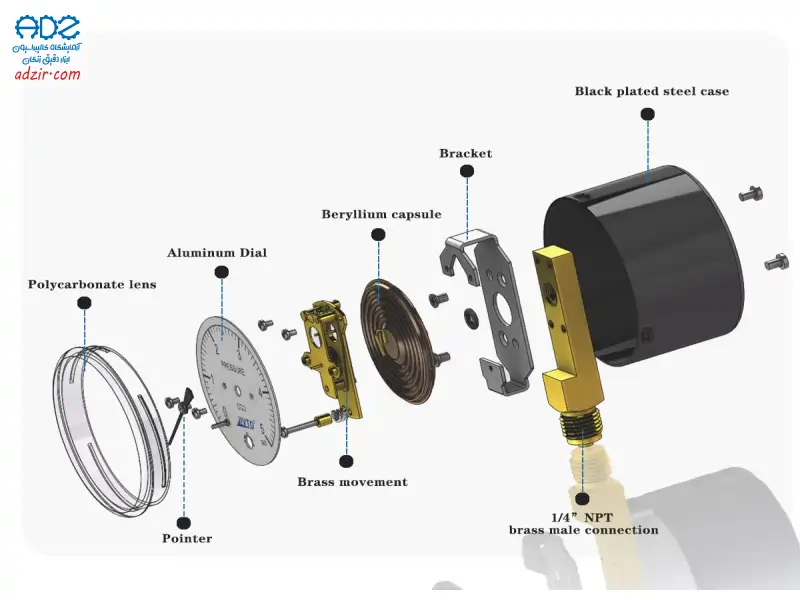

- عملکرد کلی گیج فشار:
گیج فشار وظیفه اندازهگیری میزان فشار یک سیال (گاز یا مایع) در یک سیستم بسته یا باز را بر عهده دارد. این دستگاه معمولاً از اجزای اصلی زیر تشکیل شده است:

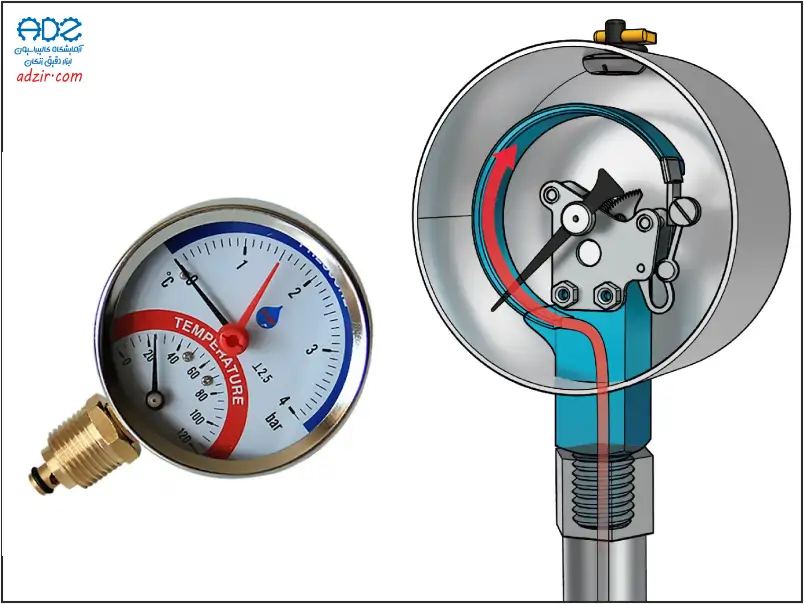

- حسگر فشار: این حسگر که معمولاً از لوله بوردون، دیافراگم یا یک سنسور دیجیتال تشکیل شده است، فشار سیال را دریافت میکند.
- مکانیزم انتقال حرکت: تغییرات فشار باعث تغییر شکل یا حرکت در حسگر میشود، که این تغییر حرکت به یک عقربه یا نمایشگر دیجیتال منتقل میشود.
- نمایشگر: عقربه یا صفحه دیجیتال که فشار اندازهگیری شده را نشان میدهد.
- نحوه عملکرد گیجهای فشار مختلف:

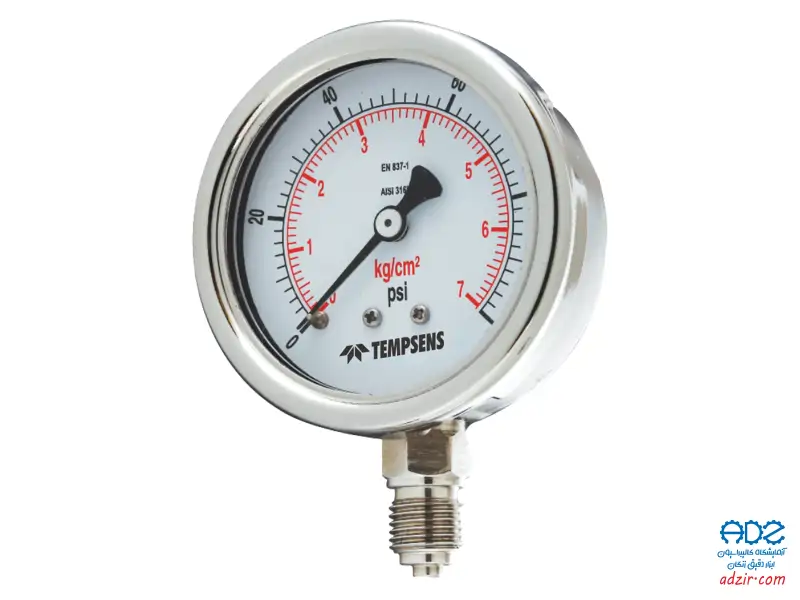

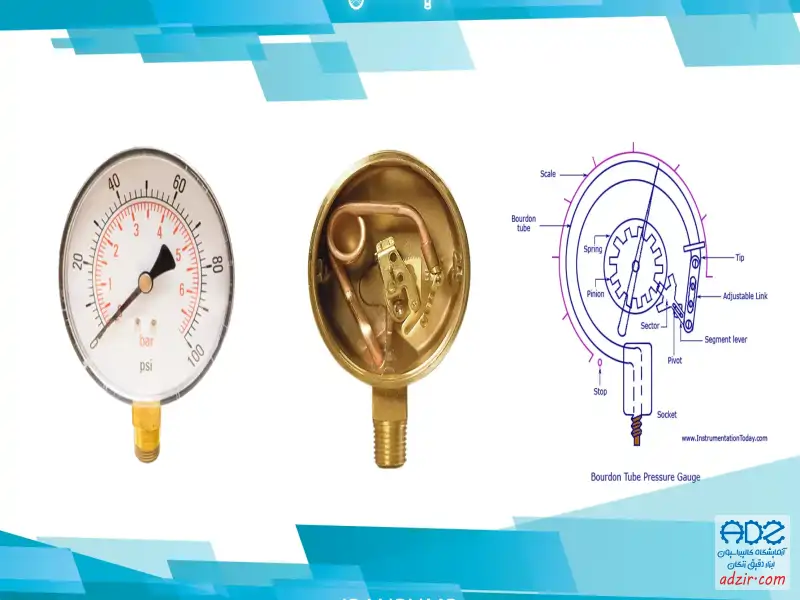

- گیج فشار بوردون (Bourdon Tube):
- لوله بوردون از یک لوله خمیده تشکیل شده است که وقتی فشار وارد میشود، این لوله به شکل مستقیمتر در میآید. این تغییر شکل به کمک یک مکانیزم مکانیکی (معمولاً عقربه) به صفحه مدرج منتقل میشود و فشار روی آن نشان داده میشود.
- این گیجها برای اندازهگیری فشارهای بالا و متوسط مناسب هستند.
- گیج دیجیتال (Digital Pressure Gauge):
- این گیجها از سنسورهای الکترونیکی برای اندازهگیری فشار استفاده میکنند و به صورت دیجیتال فشار را نمایش میدهند. دادههای اندازهگیریشده بهطور دقیق و سریع پردازش شده و بر روی صفحه نمایش دیجیتال نشان داده میشوند.
- این نوع گیجها معمولاً دقت بالاتری دارند و قادر به نمایش فشار با دقت بالا و حتی هشدار دادن در صورت تغییرات ناگهانی فشار هستند.

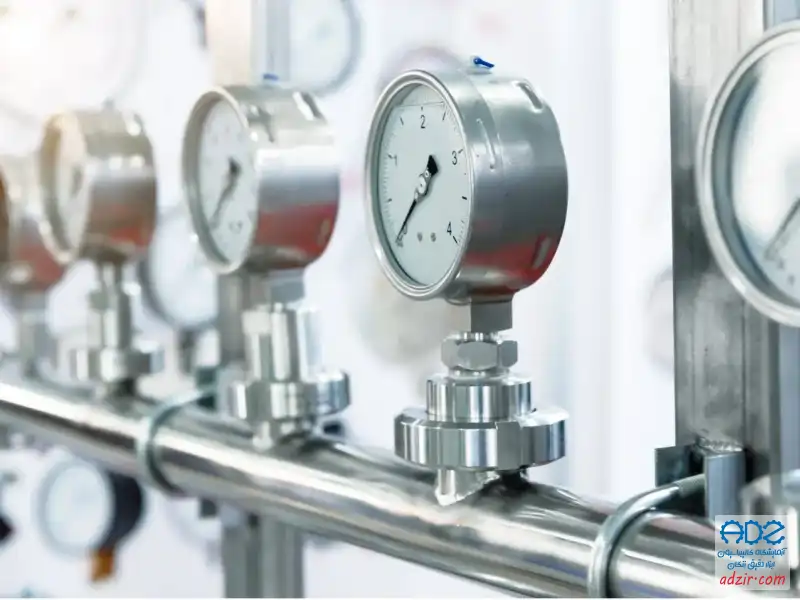

- گیج فشار دیافراگمی (Diaphragm Pressure Gauge):
- این گیجها دارای یک دیافراگم فلزی هستند که فشار سیال باعث تغییر شکل دیافراگم میشود. این تغییرات بهصورت مکانیکی یا الکترونیکی به عقربه یا صفحه دیجیتال منتقل میشود.
- این نوع برای اندازهگیری فشار در سیالات خورنده یا چسبناک مناسب است.
- نحوه استفاده از گیج فشار:
- نصب گیج فشار: گیجهای فشار باید بهدرستی در سیستم مورد نظر نصب شوند. نصب باید بهگونهای باشد که گیج به یک بخش از سیستم که فشار را میسنجند (مانند لوله یا مخزن) متصل باشد. در بسیاری از موارد، گیجها باید به صورت عمودی یا در زاویه خاصی نصب شوند تا دقت اندازهگیری حفظ شود.
- خواندن نتیجه: پس از نصب، گیج فشار را میتوان از طریق عقربه روی صفحه مدرج (در گیجهای آنالوگ) یا صفحه نمایش دیجیتال (در گیجهای دیجیتال) مشاهده کرد. در گیجهای آنالوگ، معمولاً خط نشانگر روی صفحه به محل فشار واقعی سیال اشاره میکند، و در گیجهای دیجیتال، مقدار عددی فشار بهطور واضح نمایش داده میشود.
- کالیبراسیون: برای دقت بیشتر، گیجهای فشار بهطور منظم باید کالیبره شوند تا مطمئن شویم که فشار اندازهگیری شده دقیق است. این فرایند معمولاً با استفاده از گیج مرجع یا دستگاه کالیبراسیون انجام میشود.
- نگهداری و تعمیرات: گیجهای فشار باید بهطور منظم بررسی و تمیز شوند، بهویژه در شرایط محیطی سخت مانند سیستمهای فشار بالا یا فشارهای غیرمستقیم. در صورت مشاهده هرگونه ایراد، گیجها باید تعمیر یا تعویض شوند تا از دقت و کارکرد صحیح آنها اطمینان حاصل شود.
- کاربردهای عمومی گیجهای فشار:

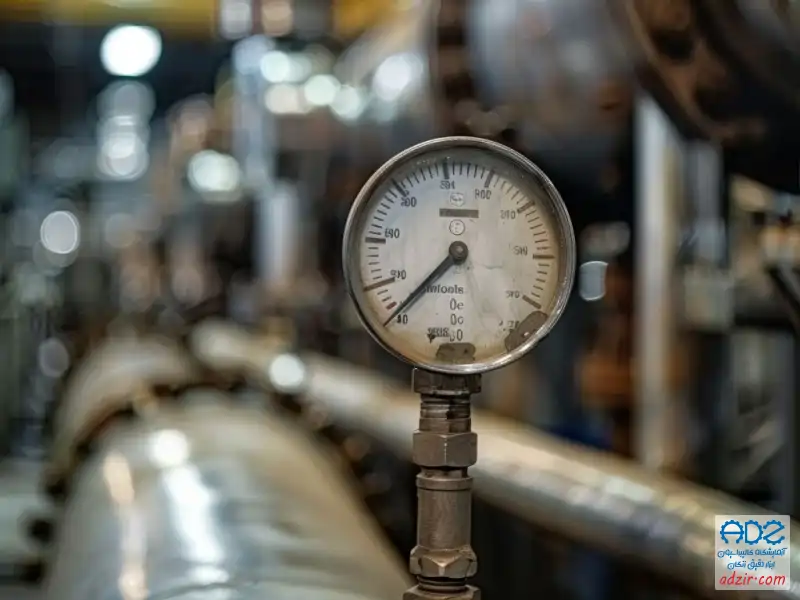

- صنایع نفت و گاز: اندازهگیری فشار مخازن و خطوط لوله.
- صنایع خودرو: برای اندازهگیری فشار روغن، گاز، یا سیستمهای خنککننده.
- سیستمهای تهویه و سرمایشی: اندازهگیری فشار در سیستمهای تهویه مطبوع یا تصفیه آب.
- سیستمهای بخار و آب گرم: برای اندازهگیری فشار در سیستمهای انتقال بخار یا آب داغ.
- آزمایشگاهها و صنایع داروسازی: برای دقت بالا در اندازهگیری فشار در فرآیندهای آزمایشگاهی و تولید.
نکات ایمنی هنگام استفاده از گیج فشار:
- اجتناب از فشارهای بیش از حد: فشارهای بالا میتوانند به گیج آسیب برسانند. همیشه مطمئن شوید که گیج شما برای اندازهگیری فشار مورد نظر مناسب است.
- مراقبت در برابر مواد خورنده: در صورت استفاده از گیج در محیطهای حاوی مواد خورنده، از گیجهای مقاوم استفاده کنید و از خوردگی آنها جلوگیری کنید.
- بررسی منظم گیج: برای اطمینان از عملکرد صحیح، گیجها باید بهطور منظم چک و کالیبره شوند.
این روشها و نکات به شما کمک میکند تا از گیج فشار بهدرستی استفاده کنید و از دقت آن اطمینان حاصل نمایید.
مقایسه انواع گیج فشار - (Pressure gauge)
مقایسه انواع گیج فشار میتواند کمک کند تا شما بهترین نوع گیج را بر اساس نیاز خاص خود انتخاب کنید. در اینجا مقایسهای از انواع رایج گیجهای فشار ارائه میدهیم:
- گیج فشار بوردون (Bourdon Tube Pressure Gauge)
- عملکرد: لوله بوردون خمیده است و با افزایش فشار، خمیدگی آن کاهش مییابد و بهاینترتیب حرکت مکانیکی ایجاد میشود که توسط عقربه یا صفحه نمایش داده میشود.
- دقت: معمولاً دقت متوسطی دارد.
- محدوده فشار: معمولاً برای فشارهای بالا تا متوسط مناسب است.
- ویژگیها:
- مناسب برای فشارهای بالا.
- مقاوم در برابر ارتعاشات و شرایط محیطی سخت.
- ساختار مکانیکی ساده.
- معایب:
- به اندازه گیجهای دیجیتال دقت بالایی ندارد.
- به مرور زمان ممکن است دقت خود را از دست بدهد.
- گیج دیجیتال (Digital Pressure Gauge)
- عملکرد: از سنسورهای الکترونیکی برای اندازهگیری فشار و نمایش آن به صورت عددی استفاده میکند.
- دقت: بسیار دقیق و حساس.
- محدوده فشار: میتواند برای انواع فشارها، از فشارهای پایین تا بالا استفاده شود.
- ویژگیها:
- دقت بسیار بالا.
- قابلیت نمایش دادههای دقیق و قابل خواندن.
- امکان ذخیره دادهها و اتصال به سیستمهای دیگر.
- دارای هشدار برای تغییرات ناگهانی فشار.
- معایب:
- معمولاً گرانتر از گیجهای آنالوگ.
- به باتری نیاز دارد یا نیاز به منبع تغذیه دارد.
- ممکن است در برابر شرایط سخت محیطی حساس باشد (بهخصوص دما و رطوبت).
- گیج فشار دیافراگمی (Diaphragm Pressure Gauge)
- عملکرد: فشار سیال به یک دیافراگم (ممبران نازک) منتقل میشود که با تغییر فشار، حرکت میکند و فشار اندازهگیری شده را نمایش میدهد.
- دقت: دقیق ولی معمولاً کمی کمتر از گیجهای دیجیتال.
- محدوده فشار: معمولاً برای فشارهای متوسط و پایین مناسب است.
- ویژگیها:
- مناسب برای سیالات خورنده یا چسبناک.
- طراحی فشرده و مقاوم در برابر محیطهای خاص.
- معایب:
- نمیتواند فشارهای بسیار بالا را به خوبی اندازهگیری کند.
- ممکن است در برابر آسیبهای مکانیکی حساس باشد.
- گیج فشار مطلق (Absolute Pressure Gauge)
- عملکرد: این نوع گیج فشار را نسبت به خلا اندازهگیری میکند، به این معنی که فشار سیال را در مقایسه با فشار صفر (خلاء) نمایش میدهد.
- دقت: دقت بسیار بالا.
- محدوده فشار: معمولاً برای کاربردهای دقیق و حساس استفاده میشود.
- ویژگیها:
- مناسب برای کاربردهایی که به فشار مطلق نیاز دارند (مثلاً در فضا یا آزمایشگاهها).
- دقت بالا و مقاوم در برابر تغییرات کوچک فشار.
- معایب:
- هزینه بالاتر از گیجهای فشار نسبی.
- برای اندازهگیری فشارهای نرمال مناسب نیست.
- گیج فشار تفاضلی (Differential Pressure Gauge)
- عملکرد: فشار بین دو نقطه مختلف اندازهگیری میشود، بهطور معمول برای اندازهگیری تفاوت فشار در سیستمهای مختلف مانند فیلترها یا سیستمهای تهویه.
- دقت: دقت متوسط تا بالا.
- محدوده فشار: معمولاً برای سیستمهایی که تفاوت فشار کمی دارند مناسب است.
- ویژگیها:
- مناسب برای اندازهگیری تفاوت فشار.
- کاربرد در سیستمهای فیلتراسیون و تهویه.
- معایب:
- فقط برای اندازهگیری تفاوت فشار مفید است.
- دقت به اندازه گیجهای فشار مطلق یا بوردون بالا نیست.

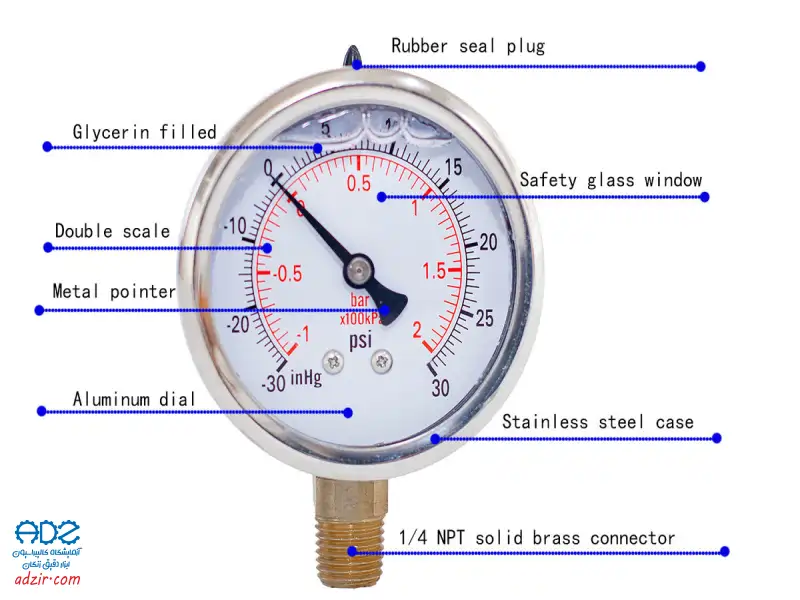

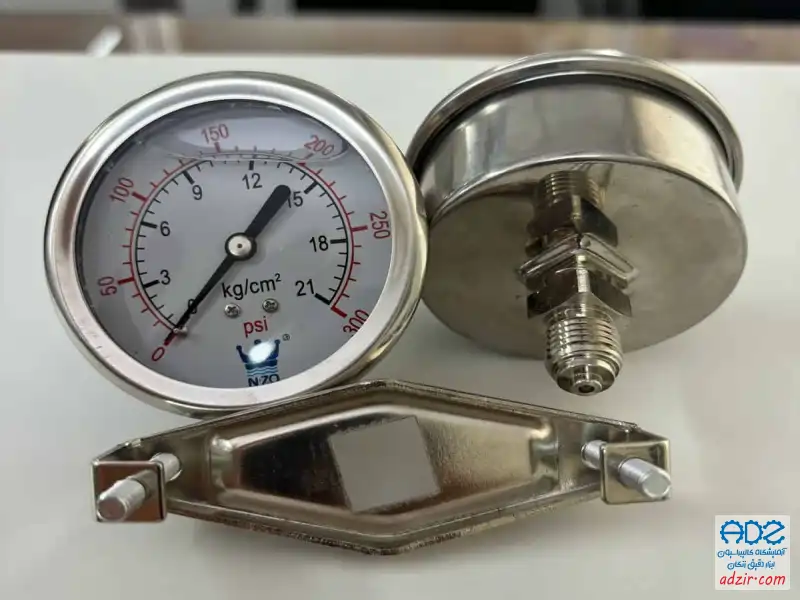

- گیج فشار نفتی یا مایعات (Liquid-Filled Pressure Gauge)
- عملکرد: این گیجها با مایع (مانند گلیسرین یا روغن سیلیکونی) پر میشوند تا ارتعاشات، دماهای شدید یا ضربات ناگهانی را جذب کنند.
- دقت: دقت معمولی.
- محدوده فشار: میتواند در فشارهای پایین تا متوسط استفاده شود.
- ویژگیها:
- مقاوم در برابر ارتعاشات و تغییرات دمایی.
- عمر طولانیتر.
- معایب:
- مناسب برای فشارهای بسیار بالا نیست.
- ممکن است در دماهای بسیار بالا یا پایین عملکرد ضعیفی داشته باشد.
- گیج فشار ترکیبی (Compound Pressure Gauge)
- عملکرد: این گیجها قادر به اندازهگیری فشار مثبت و منفی هستند و میتوانند تغییرات فشار را در دو جهت مثبت و منفی نشان دهند.
- دقت: دقت خوب، بسته به کیفیت طراحی.
- محدوده فشار: برای سیالاتی که ممکن است فشار آنها مثبت یا منفی باشد.
- ویژگیها:
- مناسب برای کاربردهای خاص که نیاز به اندازهگیری فشار در دو جهت دارند.
- معایب:
- گاهی اوقات پیچیدگی بیشتری نسبت به گیجهای فشار ساده دارد.
- گیج فشار محیطی (Sealed Pressure Gauge)
- عملکرد: برای شرایط محیطی خاص طراحی شده است تا در برابر مواد خورنده یا شرایط سخت محافظت شود.
- دقت: دقت معمولی تا بالا.
- محدوده فشار: معمولاً برای فشارهای بالا و محیطهای خاص استفاده میشود.
- ویژگیها:
- مقاوم در برابر شرایط محیطی خاص (مثلاً مواد شیمیایی).
- مناسب برای صنایع خاص مانند شیمیایی یا داروسازی.
- معایب:
- ممکن است گرانقیمتتر باشد.
- نیاز به نگهداری ویژه دارد.
انتخاب نوع گیج فشار بستگی به نیاز خاص شما دارد. اگر نیاز به دقت بالا و قابلیت اتصال به سیستمهای کنترل دارید، گیجهای دیجیتال گزینه مناسبی هستند. برای فشارهای بالا و محیطهای صنعتی، گیجهای بوردون انتخاب مناسبی خواهند بود. برای اندازهگیری تفاوت فشار در سیستمها، گیجهای تفاضلی مناسب هستند، و برای شرایط خاص، گیجهای محیطی و مایعات پر شده میتوانند کارایی بهتری داشته باشند.
بررسی صحت عملکرد گیج فشار - (Pressure gauge)
بررسی صحت عملکرد گیج فشار یک بخش حیاتی در نگهداری و اطمینان از دقت اندازهگیری فشار در سیستمهای مختلف است. از آنجا که گیجهای فشار در کاربردهای مختلف (صنعتی، پزشکی، خودروسازی و غیره) اهمیت دارند، بررسی عملکرد صحیح آنها از نظر ایمنی و بهرهوری ضروری است. در اینجا مراحل مختلف برای بررسی صحت عملکرد گیج فشار آورده شده است:
- کالیبراسیون گیج فشار
کالیبراسیون یک فرایند مهم برای اطمینان از دقت گیج فشار است. گیجهای فشار به مرور زمان ممکن است دچار تغییرات در دقت شوند. برای کالیبراسیون، گیج باید با یک دستگاه مرجع که دقت بالاتری دارد، مقایسه شود.
- روش انجام کالیبراسیون:
- گیج فشار به یک فشار استاندارد و شناختهشده (مثلاً یک استاندارد مرجع) متصل میشود.
- فشار اعمال شده به گیج اندازهگیری شده و با مقدار استاندارد مقایسه میشود.
- در صورت تفاوت، گیج باید تنظیم یا تعمیر شود تا مقادیر دقیقتری نشان دهد.
- تکرار کالیبراسیون: به طور منظم (مثلاً هر شش ماه یا سالیانه) باید این فرآیند انجام شود.
- بررسی فیزیکی گیج فشار
گیجهای فشار باید از نظر فیزیکی بررسی شوند تا مطمئن شویم که هیچگونه آسیبی مانند ترک یا خمیدگی در آنها وجود ندارد. این بررسی باید شامل موارد زیر باشد:
- نظافت گیج: کثیفی و ذرات ممکن است عملکرد صحیح گیج را مختل کنند. بنابراین، گیجها باید بهطور منظم تمیز شوند.
- بررسی نشت: باید اطمینان حاصل شود که هیچگونه نشتی از طریق محل اتصال گیج به سیستم وجود ندارد. نشتی میتواند باعث اعوجاج در خواندن فشار شود.

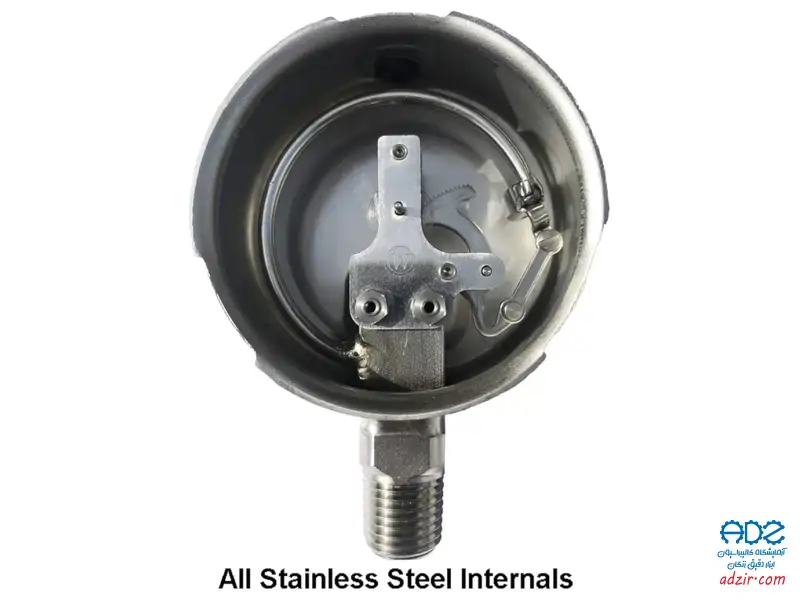

- بررسی اجزای مکانیکی: در گیجهای آنالوگ، لوله بوردون و اجزای مکانیکی باید برای عدم وجود خرابی یا سایش بررسی شوند.
- بررسی عملکرد در شرایط مختلف فشار
برای اطمینان از عملکرد صحیح گیج فشار، باید آن را در شرایط مختلف فشار (پایین، متوسط، بالا) آزمایش کنید:
- آزمایش در فشار پایین: مطمئن شوید که گیج قادر به نشان دادن فشارهای پایین است (برای سیالات یا گازهایی که فشار آنها کم است).
- آزمایش در فشار بالا: گیج باید توانایی اندازهگیری فشارهای بالا (در محدوده مشخص) را نیز داشته باشد.
- مقایسه با گیج مرجع: فشار واقعی در سیستم باید با گیج مرجع مقایسه شود تا دقت اندازهگیری گیج فشار بررسی گردد.
- آزمایش عملکرد در دماهای مختلف
دما میتواند بر عملکرد گیج فشار تأثیر بگذارد. بنابراین گیجها باید در دماهای مختلف (بالا و پایین) آزمایش شوند:
- تاثیر دما: بررسی کنید که آیا تغییرات دما باعث تغییر در خواندن فشار میشود یا خیر.
- گیجهای پر شده با مایع: این نوع گیجها باید در برابر تغییرات دما مقاوم باشند. گلیسرین یا روغن سیلیکونی که در این گیجها استفاده میشود باید به طور مداوم بررسی شود تا از تغییرات یا تخریب آنها جلوگیری شود.
- آزمایش در شرایط ارتعاش و ضربه
در برخی صنایع (مانند صنایع خودروسازی یا نفت و گاز)، گیجهای فشار تحت ارتعاشات یا ضربات قرار میگیرند. بنابراین باید بررسی کرد که گیج در این شرایط بهدرستی کار میکند:
- ارتعاشات: گیج باید قادر به عملکرد صحیح حتی در صورت وجود ارتعاشات باشد. گیجهای پر شده با مایع (مانند گلیسرین) معمولاً در این شرایط بهتر عمل میکنند.
- ضربات: ضربات ناگهانی یا شوکهای فیزیکی میتوانند باعث اختلال در عملکرد گیج شوند. گیجهای با ساختار مقاوم باید در برابر این شرایط تست شوند.
- استفاده از گیجهای مرجع
یکی از راههای بررسی صحت عملکرد گیج فشار، مقایسه آن با یک گیج مرجع است. گیج مرجع باید یک دستگاه بسیار دقیق باشد که بهطور معمول کالیبره و تست شده است.
- مقایسه و ثبت تفاوتها: با استفاده از یک گیج مرجع، فشار در سیستم اندازهگیری شده و تفاوت آن با خواندن گیج فشار مقایسه میشود. این کار میتواند کمک کند تا خطا یا اعوجاجهای موجود در گیج فشار مشخص شود.
- تست گیج در شرایط خاص (کاربردهای خاص)
در برخی موارد، گیجهای فشار باید در شرایط خاص مورد آزمایش قرار گیرند:
- شرایط خاص سیالات: اگر گیج برای اندازهگیری فشار در سیالات خاص (خورنده، چسبناک، یا گازها) طراحی شده است، باید عملکرد آن در این شرایط خاص بررسی شود.
- سنسورهای دیجیتال: در گیجهای دیجیتال، باید صحت خواندن عددی و حساسیت به فشارهای کم و زیاد بررسی شود.

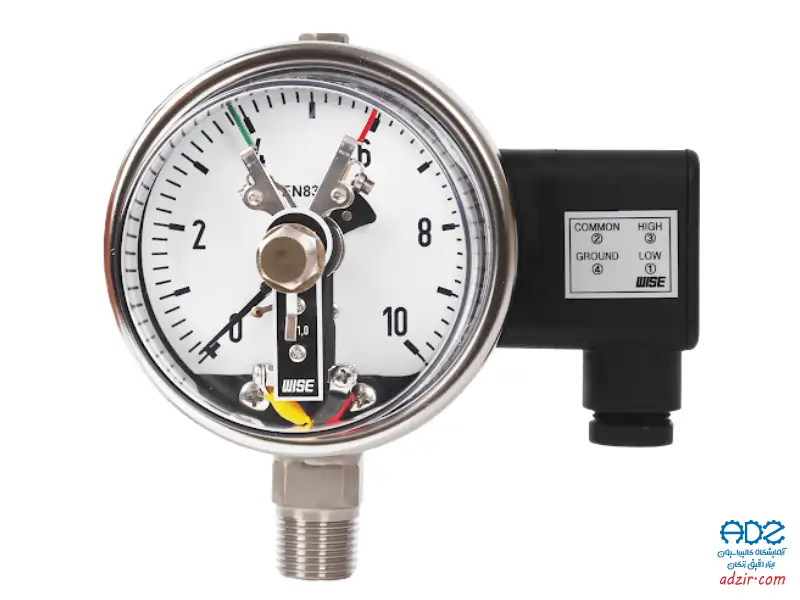

- هشدار و زنگهای فشار
در سیستمهای پیشرفته، گیجهای فشار ممکن است دارای هشدارهای صوتی یا بصری باشند که به کاربر در صورت تغییرات ناگهانی فشار اطلاع دهند.
- بررسی هشدارها: مطمئن شوید که سیستم هشدار بهدرستی کار میکند و در صورت تغییرات شدید فشار به درستی هشدار میدهد.
بررسی صحت عملکرد گیج فشار بهطور منظم برای اطمینان از دقت و کارایی آن در سیستمهای مختلف ضروری است. این فرآیند شامل کالیبراسیون، بررسی فیزیکی، آزمایش در شرایط مختلف فشار و دما، تست در شرایط ارتعاش و ضربه، و مقایسه با گیج مرجع است. با انجام این بررسیها میتوان از صحت عملکرد گیج فشار اطمینان حاصل کرده و از بروز مشکلات جلوگیری کرد.
حداکثر خطای مجاز گیج فشار - (Pressure gauge)
حداکثر خطای مجاز گیج فشار به تفاوت مجاز بین فشار اندازهگیری شده توسط گیج و فشار واقعی (یا فشار مرجع) اطلاق میشود. این خطا معمولاً به درصدی از حداکثر مقیاس گیج یا فشار واقعی بستگی دارد و در استانداردهای صنعتی مشخص میشود. در ادامه، فاکتورها و استانداردهای مهم مرتبط با خطای مجاز در گیجهای فشار آورده شده است:
- مقدار خطای مجاز در گیجهای آنالوگ
در گیجهای آنالوگ، خطای مجاز معمولاً بهصورت درصدی از حداکثر مقیاس گیج یا فشار اندازهگیریشده بیان میشود. بهطور کلی:
- خطای مجاز گیجهای آنالوگ معمولاً بین 1% تا 2% از حداکثر مقیاس گیج است.
- برای مثال، اگر یک گیج فشار با حداکثر مقیاس 100 بار باشد، خطای مجاز آن ممکن است حدود 1 بار (1% از 100 بار) باشد.
- این مقدار خطا ممکن است بسته به نوع گیج (بوردون، دیافراگمی و غیره) و کاربرد آن تغییر کند.
- مقدار خطای مجاز در گیجهای دیجیتال
گیجهای دیجیتال معمولاً دقت بالاتری دارند و خطای مجاز آنها کمتر است:
- خطای مجاز در گیجهای دیجیتال معمولاً بین 0.1% تا 0.5% از مقیاس کامل یا فشار اندازهگیریشده است.
- این نوع گیجها برای کاربردهای دقیقتر مانند آزمایشگاهها و صنایع حساس به دقت (مانند داروسازی، الکترونیک و غیره) استفاده میشوند.
- گیجهای دیجیتال همچنین میتوانند دارای قابلیت کالیبراسیون و اصلاح خودکار خطاها باشند.
- خطای مجاز در گیجهای خاص
در برخی کاربردها یا گیجهای خاص (مثل گیجهای فشار تفاضلی یا گیجهای فشار محیطی)، خطای مجاز ممکن است متفاوت باشد:
- گیجهای فشار تفاضلی (برای اندازهگیری تفاوت فشار بین دو نقطه) ممکن است خطای مجاز در حدود 0.5% تا 2% از تفاوت فشار را داشته باشند.
- گیجهای فشار محیطی که در شرایط خاص یا محیطهای خورنده استفاده میشوند، ممکن است خطای مجاز بالاتری داشته باشند، زیرا به طور معمول برای سیستمهای خاص طراحی شدهاند.
- استانداردهای تعیین خطای مجاز
برای بررسی دقیقتر و استانداردیتر خطای مجاز گیجهای فشار، میتوان به استانداردهای بینالمللی و ملی اشاره کرد که به طور معمول شامل موارد زیر میشود:
- ISO 9001: استانداردی برای تضمین کیفیت در فرآیندهای اندازهگیری.
- EN 837: استاندارد اروپایی که تعیینکننده ویژگیها و دقت گیجهای فشار است.
- ASME B40.100: استاندارد انجمن مهندسین مکانیک آمریکا برای گیجهای فشار.
- NIST (National Institute of Standards and Technology): استانداردهای ملی ایالات متحده برای کالیبراسیون گیجهای فشار.
- چند نکته مهم درباره خطای مجاز گیج فشار
- خطای غیرخطی: در برخی گیجها (به ویژه گیجهای آنالوگ)، خطا ممکن است در نزدیکی حداقل و حداکثر فشار اندازهگیری بیشتر شود. این بهخصوص در فشارهای بسیار پایین یا بالا قابل توجه است.
- دما و ارتعاشات: گیجهای فشار ممکن است تحت تأثیر تغییرات دما و ارتعاشات محیطی قرار گیرند. این شرایط میتوانند خطای گیج را افزایش دهند، بنابراین در کاربردهایی که تغییرات دما و ارتعاشات بالا وجود دارد، باید گیجهایی با دقت بالاتر و طراحی مقاوم انتخاب شوند.
- کالیبراسیون منظم: گیجهای فشار باید بهطور منظم کالیبره شوند تا از بروز خطاهای اضافی جلوگیری شود. خطای مجاز گیج معمولاً در دورههای زمانی مشخص (مثلاً هر شش ماه یا سالیانه) بررسی میشود.
حداکثر خطای مجاز گیج فشار معمولاً بر اساس نوع گیج و کاربرد آن تعیین میشود. بهطور کلی:
- برای گیجهای آنالوگ: خطای مجاز حدود 1% تا 2% از مقیاس کامل.
- برای گیجهای دیجیتال: خطای مجاز معمولاً 0.1% تا 0.5% از مقیاس کامل.
- گیجهای خاص مانند گیجهای تفاضلی و محیطی ممکن است خطای بیشتری داشته باشند.
این مقادیر خطا باید طبق استانداردهای معتبر بررسی و کنترل شوند تا از دقت و کارایی سیستمهای صنعتی، آزمایشگاهی یا دیگر کاربردها اطمینان حاصل شود.
نکات ایمنی کار با گیج فشار - (Pressure gauge)
کار با گیج فشار نیازمند رعایت نکات ایمنی است تا از بروز خطرات جانی و مالی جلوگیری شود. زیرا فشار بالا میتواند خطرات جدی مانند انفجار، نشتی و آسیب به تجهیزات و افراد ایجاد کند. در اینجا به برخی از نکات ایمنی مهم هنگام کار با گیجهای فشار اشاره میکنیم:
- آشنایی با محدوده فشار گیج
- اطمینان از سازگاری: قبل از استفاده، حتماً محدوده فشار گیج را با فشار کاری سیستم مطابقت دهید. استفاده از گیجهایی با محدوده فشار مناسب، مانع از خراب شدن دستگاه و بروز آسیبهای احتمالی میشود.
- گیجهای مناسب فشار بالا: برای سیستمهای فشار بالا از گیجهای مقاومتر و مناسب برای فشارهای زیاد استفاده کنید.
- عدم اعمال فشار بیش از حد
- اجتناب از فشار بیش از حد: فشار بیش از حد به گیج میتواند منجر به خرابی یا شکستن آن شود. حتماً از گیجهایی با حداکثر فشار قابل تحمل متناسب با سیستم استفاده کنید.
- استفاده از محدودکنندهها: برای جلوگیری از فشار بیش از حد در سیستم، از شیرهای ایمنی و محدودکنندههای فشار استفاده کنید.
- آمادهسازی برای نصب گیج
- نصب صحیح گیج: قبل از نصب گیج، اطمینان حاصل کنید که اتصالات آن محکم و بدون نشتی باشند. هرگونه نشتی میتواند خطرات جدی ایجاد کند.
- نصب در موقعیت مناسب: گیج باید در مکانی نصب شود که بتوان بهراحتی آن را خواند و در دسترس باشد، همچنین از نصب گیج در مکانهایی که مستعد آسیبهای فیزیکی یا ارتعاشات شدید هستند خودداری کنید.
- استفاده از تجهیزات محافظتی
- دستکش و عینک ایمنی: هنگام کار با گیجهای فشار، بهویژه در فشارهای بالا، استفاده از دستکش و عینک ایمنی بسیار مهم است. این تجهیزات از آسیبهای ناشی از انفجار، پاشیدن مواد یا نشت محافظت میکنند.
- لباسهای محافظ: در برخی شرایط، مانند کار با سیالات شیمیایی یا دماهای بالا، پوشیدن لباسهای محافظ الزامی است.
- کنترل دما و شرایط محیطی
- حفظ دمای متعادل: تغییرات دمای شدید میتواند بر عملکرد گیج فشار تأثیر بگذارد. از این رو، باید دما در محدوده مجاز گیج باشد.
- اجتناب از شرایط محیطی سخت: برخی گیجها ممکن است در برابر دماهای بسیار بالا، رطوبت زیاد، یا مواد شیمیایی مقاوم نباشند. اطمینان حاصل کنید که گیج فشار برای شرایط محیطی خاص شما مناسب است.
- آزمایش و کالیبراسیون منظم
- کالیبراسیون گیج: گیجهای فشار باید بهطور منظم کالیبره شوند تا از دقت آنها اطمینان حاصل شود. خطاهای ناشی از کالیبره نشدن گیجها میتواند منجر به اندازهگیریهای نادرست و خطرات احتمالی شود.
- آزمایش در شرایط واقعی: گیج باید در شرایط فشار واقعی سیستم آزمایش شود تا عملکرد صحیح آن بررسی گردد.
- جلوگیری از نشتی
- اتصالات محکم: همیشه از محکم بودن اتصالات گیج به سیستم اطمینان حاصل کنید. نشتیهای فشار میتوانند منجر به آسیبهای جدی شوند.
- بازرسی منظم: گیجهای فشار باید بهطور دورهای از نظر نشتی بررسی شوند، بهویژه در سیستمهای با فشار بالا یا سیالات خورنده.
- جلوگیری از آسیب به گیج
- عدم ضربه به گیج: گیجهای فشار، بهویژه انواع آنالوگ، از اجزای ظریفی مانند لوله بوردون یا دیافراگم ساخته شدهاند که در صورت وارد شدن ضربه، ممکن است آسیب ببینند. از وارد کردن ضربه به گیج خودداری کنید.
- حفاظت از گیج در برابر ارتعاشات: اگر گیج در معرض ارتعاشات شدید قرار دارد، از مدلهایی استفاده کنید که بهطور خاص برای مقابله با ارتعاشات طراحی شدهاند یا از سیستمهای فیلتر ارتعاش استفاده کنید.
- رعایت دستورالعملهای سازنده
- دستورالعملهای تولیدکننده: همیشه دستورالعملهای ایمنی و استفاده از گیج را که توسط سازنده ارائه شده، دنبال کنید. این دستورالعملها میتوانند شامل نکات خاصی درباره نصب، استفاده، نگهداری و تعمیرات باشند.
- اطمینان از مناسب بودن گیج برای شرایط خاص: برخی گیجها برای شرایط خاص طراحی شدهاند (مثلاً برای فشارهای خاص، محیطهای خورنده، یا فشارهای پایین). از انتخاب صحیح گیج برای کاربرد خود اطمینان حاصل کنید.
- آموزش کاربران
- آموزش کارکنان: افرادی که با گیجهای فشار کار میکنند باید آموزشهای لازم را در زمینه نحوه نصب، استفاده و نگهداری گیجها دیده باشند. همچنین باید با خطرات احتمالی آشنا باشند.
- اطلاعرسانی به افراد دیگر: اگر گیج فشار بخشی از یک سیستم پیچیده است، باید به دیگران (مثل کارکنان یا مهندسان) اطلاع داده شود که فشار به محدودههای خطرناک نزدیک است.
- تعمیر و نگهداری
- نگهداری صحیح: گیجهای فشار باید بهطور منظم تعمیر و نگهداری شوند. در صورت مشاهده خرابی یا تغییر در عملکرد، گیج باید سریعاً تعمیر یا تعویض شود.
- تعویض گیجهای خراب: گیجهایی که دچار آسیب یا خرابی شدهاند باید بلافاصله تعویض شوند تا از بروز خطرات جلوگیری شود.
رعایت نکات ایمنی هنگام کار با گیج فشار بسیار مهم است تا از خطرات ناشی از فشار بالا، نشتی، و آسیب به تجهیزات جلوگیری شود. با نصب صحیح، استفاده از تجهیزات حفاظتی، کالیبراسیون منظم، و آموزش کارکنان میتوان ایمنی سیستمهای فشار را تضمین کرد و از وقوع حوادث پیشگیری نمود.
قسمتهای تشکیل دهنده گیج فشار - (Pressure gauge)
گیج فشار (Pressure gauge) دستگاهی است که برای اندازهگیری و نمایش فشار سیالات یا گازها در سیستمهای مختلف استفاده میشود. این دستگاه از چندین قسمت مختلف تشکیل شده که هرکدام نقش خاصی در عملکرد صحیح آن دارند. در اینجا به بررسی قسمتهای اصلی تشکیلدهنده گیج فشار میپردازیم:
- بدنه (Case)
- وظیفه: بدنه گیج فشار، قسمت خارجی دستگاه است که تمام اجزای داخلی گیج را محافظت میکند. بدنه معمولاً از فلزات مقاوم مانند فولاد ضد زنگ، آلومینیوم یا پلاستیک ساخته میشود.
- ویژگیها: بدنه باید مقاوم در برابر ضربه، خوردگی، و فشار باشد تا بتواند در شرایط سخت محیطی از گیج محافظت کند.
- انواع: بدنه ممکن است به صورت گرد یا مربعی باشد که بستگی به طراحی و کاربرد گیج دارد.
- صفحه مدرج (Dial)
- وظیفه: صفحه مدرج یا عقربهای، نمایانگر مقیاس فشار است که روی آن اندازههای مختلف فشار از کمترین تا بیشترین مقدار نمایش داده میشود.
- ویژگیها: این صفحه معمولاً دارای مقیاسهای عددی است که معمولاً بر اساس واحدهای بار، پاسکال، psi (پوند بر اینچ مربع) یا کیلوپاسکال نمایش داده میشود.
- انواع: در گیجهای دیجیتال، این صفحه بهصورت دیجیتال است و به جای عقربه، اعداد را به صورت عددی نمایش میدهد.
- عقربه (Needle)
- وظیفه: عقربه قسمتی است که مقدار فشار را بر روی صفحه مدرج نمایش میدهد.
- ویژگیها: عقربه معمولاً از جنس فلز ساخته میشود و در مسیر دایرهای حرکت میکند تا مقدار فشار را نشان دهد.
- انواع: در گیجهای دیجیتال این بخش وجود ندارد و نمایش فشار بهصورت عددی روی صفحه نمایش دیجیتال صورت میگیرد.
- لوله بوردون (Bourdon Tube)
- وظیفه: لوله بوردون، بخش اصلی برای اندازهگیری فشار در گیجهای آنالوگ است. این لوله به صورت خمیده یا مارپیچی طراحی شده و هنگام اعمال فشار، شکل آن تغییر میکند.
- ویژگیها: فشار سیال یا گاز باعث تغییر شکل لوله بوردون میشود، که این تغییر شکل بهوسیله گیربکسهای داخلی به حرکت عقربه یا دیگر نشانگرهای فشار منتقل میشود.
- انواع: این لوله ممکن است به صورت مستقیم، مارپیچی یا حلزونی طراحی شود که بستگی به نوع گیج و دقت مورد نیاز دارد.
- اتصال (Connection)
- وظیفه: اتصال گیج فشار به سیستم، از طریق یک ورودی یا خروجی برای سیال یا گاز است.
- ویژگیها: اتصال باید مقاوم و محکم باشد تا از نشتی و خرابی جلوگیری کند. معمولاً این اتصالات به صورت رزوهای طراحی میشوند.
- انواع: اتصالات ممکن است از جنس فلزات مقاوم مانند استیل ضد زنگ یا برنج باشند.
- دیافراگم (Diaphragm)
- وظیفه: در برخی گیجهای فشار، به جای لوله بوردون، از دیافراگم استفاده میشود. دیافراگم بهعنوان یک صفحه فلزی نازک عمل میکند که تحت فشار دچار تغییر شکل میشود.
- ویژگیها: دیافراگمها برای فشارهای پایینتر و سیالات چسبناک یا خورنده استفاده میشوند.
- انواع: این دیافراگمها ممکن است از جنس فولاد ضد زنگ یا آلیاژهای خاص ساخته شوند که در برابر خورندگی مقاومت دارند.
- محرک یا گیربکس (Movement or Gearbox)
- وظیفه: محرک یا گیربکس، حرکت حاصل از تغییر شکل لوله بوردون یا دیافراگم را به حرکت عقربه یا نشانگر فشار منتقل میکند.
- ویژگیها: این بخش معمولا شامل مجموعهای از چرخدندهها است که حرکت کوچک ایجاد شده توسط لوله بوردون را به حرکت بزرگتری برای عقربه تبدیل میکنند.
- انواع: بسته به نوع گیج، این سیستم میتواند مکانیکی یا الکترونیکی باشد.
- محافظ فشار (Overpressure Protector)
- وظیفه: محافظ فشار در گیجهای فشار برای جلوگیری از آسیب به دستگاه در صورت افزایش ناگهانی فشار بالاتر از محدوده طراحی استفاده میشود.
- ویژگیها: این محافظ معمولاً بهصورت یک سوپاپ یا دیافراگم اضافی است که در مواقع فشار بالا باز میشود و فشار اضافی را تخلیه میکند.
- انواع: برخی گیجها دارای این ویژگی هستند که برای جلوگیری از خرابی یا خطرات جانبی بسیار مهم است.
- پوشش (Cover or Window)
- وظیفه: پوشش یا پنجره گیج فشار از صفحه مدرج و اجزای داخلی گیج محافظت میکند و امکان خواندن آسان فشار را فراهم میآورد.
- ویژگیها: این پوشش ممکن است از شیشه، پلاستیک یا مواد مقاوم به ضربه ساخته شود.
- انواع: در گیجهای دیجیتال، این بخش معمولاً صفحه نمایش LCD یا LED است.
- سنسور فشار (Pressure Sensor) (در گیجهای دیجیتال)
- وظیفه: در گیجهای فشار دیجیتال، سنسور فشار بهطور مستقیم فشار سیال یا گاز را اندازهگیری کرده و این اطلاعات را به صورت عددی نمایش میدهد.
- ویژگیها: سنسورها معمولاً از تکنولوژیهایی مانند مقاومتی، خازنی یا پیزوالکتریک استفاده میکنند.
- انواع: سنسورها میتوانند از جنس فلزات مقاوم به فشار و مواد خاص برای دقت بالاتر ساخته شوند.
- مقاومتها و قطعات الکترونیکی (در گیجهای دیجیتال)
- وظیفه: این قطعات شامل مقاومتها، مدارهای دیجیتال و میکروکنترلرها هستند که اطلاعات دریافتی از سنسور فشار را پردازش کرده و به شکل دیجیتال روی صفحه نمایش نمایش میدهند.
- ویژگیها: این بخشها برای گیجهای فشار دیجیتال و سیستمهای خودکار استفاده میشود.
گیج فشار از مجموعهای از اجزای مکانیکی و الکترونیکی تشکیل شده که هرکدام نقش خاصی در اندازهگیری دقیق فشار ایفا میکنند. این اجزا شامل بدنه، صفحه مدرج، عقربه، لوله بوردون یا دیافراگم، گیربکس، اتصالات، و در برخی موارد سنسورهای الکترونیکی هستند که در کنار یکدیگر عمل میکنند تا فشار را به درستی اندازهگیری و نمایش دهند.
شرکت های سازنده گیج فشار - (Pressure gauge)
در حال حاضر، بسیاری از شرکتهای معتبر در سراسر دنیا وجود دارند که گیجهای فشار با کیفیت بالا تولید میکنند. این شرکتها برای صنایع مختلف از جمله صنایع نفت و گاز، پتروشیمی، خودروسازی، داروسازی، و تولید انرژی دستگاههای اندازهگیری فشار طراحی و تولید میکنند. در اینجا به برخی از شرکتهای شناختهشده و معتبر که گیج فشار تولید میکنند اشاره میکنیم:
- Wika (ویکا)
- محل تأسیس: آلمان
- معرفی: یکی از پیشروترین شرکتهای جهان در زمینه تولید دستگاههای اندازهگیری فشار، دما و سطح. ویکا بهویژه در تولید گیجهای فشار با دقت بالا و مقاوم در برابر شرایط سخت معروف است.
- محصولات: گیجهای فشار آنالوگ و دیجیتال، گیجهای فشار خاص برای دماهای بالا و محیطهای خورنده.
- وبسایت: www.wika.com
- Ashcroft (اشکرافت)
- محل تأسیس: ایالات متحده آمریکا
- معرفی: یکی از برندهای معتبر جهانی که در زمینه طراحی و تولید گیجهای فشار، ترموترها و سیستمهای اندازهگیری دیگر فعالیت دارد. این شرکت تولیدکننده گیجهای فشار با کاربردهای صنعتی و تجاری است.
- محصولات: گیجهای فشار آنالوگ و دیجیتال، گیجهای فشار با دقت بالا، گیجهای فشار مخصوص شرایط سخت.
- وبسایت: www.ashcroft.com
- Honeywell (هانیرول)
- محل تأسیس: ایالات متحده آمریکا
- معرفی: هانیول یکی از شرکتهای پیشرو در تولید تجهیزات صنعتی، از جمله گیجهای فشار است. این شرکت تخصص زیادی در ارائه محصولات با دقت بالا برای صنایع مختلف دارد.
- محصولات: گیجهای فشار دیجیتال، گیجهای فشار آنالوگ، سنسورهای فشار دقیق برای کاربردهای خاص.
- وبسایت: www.honeywell.com
- Emerson (امرسان)
- محل تأسیس: ایالات متحده آمریکا
- معرفی: امرسان یک شرکت بزرگ در حوزه اتوماسیون صنعتی است که گیجهای فشار با کیفیت و دقت بالا تولید میکند. این شرکت بهویژه در صنایع فرآیندی و پتروشیمی فعالیت دارد.
- محصولات: گیجهای فشار آنالوگ، دیجیتال، گیجهای فشار برای فشارهای بسیار بالا و محیطهای خورنده.
- وبسایت: www.emerson.com
- Furness Controls (فرنس کنترلز)
- محل تأسیس: ایالات متحده آمریکا
- معرفی: این شرکت تخصص زیادی در تولید تجهیزات اندازهگیری فشار و سیستمهای کنترل برای صنایع نفت، گاز، و فرآیندهای صنعتی دارد.
- محصولات: گیجهای فشار آنالوگ، گیجهای فشار تفاضلی و گیجهای فشار دیجیتال.
- وبسایت: www.furness-controls.com
- Grose (گروس)
- محل تأسیس: ایالات متحده آمریکا
- معرفی: گروس یک شرکت معتبر در زمینه تولید گیجهای فشار با دقت بالا است که در صنایع مختلف از جمله خودروسازی، الکترونیک، و نفت و گاز کاربرد دارد.
- محصولات: گیجهای فشار مکانیکی، دیجیتال و گیجهای فشار مقاوم به دماهای بالا.
- وبسایت: www.groseusa.com
- Keller (کالر)
- محل تأسیس: سوئیس
- معرفی: این شرکت سوئیسی تخصص زیادی در تولید سنسورهای فشار و گیجهای فشار دیجیتال دارد و محصولات آن در صنایع حساس مانند پزشکی و تحقیقات علمی استفاده میشود.
- محصولات: سنسورهای فشار، گیجهای فشار دیجیتال و آنالوگ با دقت بالا.
- وبسایت: www.keller-druck.com
- Omega Engineering (اومگا مهندسی)
- محل تأسیس: ایالات متحده آمریکا
- معرفی: اومگا یکی از برندهای معتبر در زمینه تجهیزات اندازهگیری فشار، دما، رطوبت، و سطح است. این شرکت گیجهای فشار با دقت بالا و طیف وسیعی از مدلها را تولید میکند.
- محصولات: گیجهای فشار دیجیتال، آنالوگ، و گیجهای فشار صنعتی.
- وبسایت: www.omega.com
- Siemens (زیمنس)
- محل تأسیس: آلمان
- معرفی: زیمنس یکی از شرکتهای برجسته در زمینه تجهیزات صنعتی است که گیجهای فشار برای کاربردهای مختلف از جمله اتوماسیون صنعتی و کنترل فرآیندها تولید میکند.
- محصولات: گیجهای فشار دیجیتال، آنالوگ، و سیستمهای اندازهگیری دقیق.
- وبسایت: www.siemens.com
- Schneider Electric (شنايدر الکتريک)
- محل تأسیس: فرانسه
- معرفی: شنايدر الکتريک یکی از شرکتهای پیشرو در زمینه اتوماسیون صنعتی و ابزارآلات اندازهگیری است. این شرکت محصولات متنوعی برای اندازهگیری فشار و دیگر پارامترهای صنعتی ارائه میدهد.
- محصولات: گیجهای فشار، سنسورهای فشار، سیستمهای اتوماسیون و کنترل.
- وبسایت: www.se.com
- ManoMeter (مانومتر)
- محل تأسیس: آلمان
- معرفی: مانومتر یکی از شرکتهای معتبر در زمینه طراحی و تولید گیجهای فشار است که بیشتر در صنایع شیمیایی و دارویی استفاده میشود.
- محصولات: گیجهای فشار آنالوگ، دیجیتال، و گیجهای فشار خاص برای سیالات خورنده و دماهای بالا.
- وبسایت: www.manometer.com
این شرکتها تولیدکنندگان برجسته گیجهای فشار در سطح جهانی هستند که محصولاتشان در صنایع مختلف از جمله نفت و گاز، پتروشیمی، خودروسازی، و پزشکی کاربرد دارند. انتخاب مناسب شرکت و نوع گیج فشار بستگی به نیاز خاص سیستم و دقت مورد نظر برای اندازهگیری فشار دارد.
نکات مهم هنگام خرید گیج فشار - (Pressure gauge)
هنگام خرید گیج فشار (Pressure gauge)، باید به چند نکته مهم توجه کنید تا محصول مناسب با نیازهای خاص خود را انتخاب کنید. انتخاب اشتباه میتواند منجر به خرابی زودهنگام، عدم دقت اندازهگیری و یا مشکلات دیگر در سیستم شود. در اینجا به برخی از نکات مهم هنگام خرید گیج فشار اشاره میکنیم:
- محدوده فشار (Pressure Range)
- نکته: یکی از مهمترین ویژگیهایی که باید در هنگام خرید گیج فشار بررسی کنید، محدوده فشار دستگاه است. باید محدودهای انتخاب کنید که فشار سیال یا گاز مورد اندازهگیری در آن قرار بگیرد.
- توجه: انتخاب گیج با دامنه فشار خیلی بالا یا خیلی پایین میتواند موجب عدم دقت یا خرابی گیج شود.
- راهحل: محدوده فشار گیج باید بهگونهای باشد که فشار واقعی سیستم همیشه در ناحیهای از مقیاس قرار بگیرد که دقت مطلوب را فراهم کند (معمولاً 60-80% از مقیاس کامل).
- واحد فشار (Pressure Units)
- نکته: گیجهای فشار معمولاً در واحدهای مختلفی مانند پاسکال (Pa)، بار (Bar)، پوند بر اینچ مربع (psi)، یا کیلوپاسکال (kPa) تولید میشوند.
- توجه: واحد فشار باید با نیاز سیستم و مقیاسهای موجود در صنعت شما هماهنگ باشد.
- راهحل: واحد فشار را بر اساس استانداردهای صنعتی و سیستمهای موجود انتخاب کنید.
- نوع گیج (Gauge Type)
- نکته: گیجهای فشار به دو دسته عمده تقسیم میشوند: آنالوگ و دیجیتال.
- گیج آنالوگ: با عقربه و صفحه مدرج فشار را نشان میدهند.
- گیج دیجیتال: فشار را بهصورت عددی و با دقت بالاتر نمایش میدهند.
- توجه: انتخاب نوع گیج به نیاز دقت، خوانایی و کاربرد سیستم بستگی دارد.
- راهحل: اگر به دقت بالایی نیاز دارید و سیستم شما به خواندن دقیق فشار در زمان واقعی نیاز دارد، گیج دیجیتال گزینه مناسبی است. اگر تنها به اندازهگیریهای ساده و سریع نیاز دارید، گیج آنالوگ مناسبتر خواهد بود.
- نوع اتصال (Connection Type)
- نکته: گیجهای فشار به سیستم از طریق اتصالاتی مانند رزوهای یا فلنجی متصل میشوند. نوع اتصال باید با اتصال مورد استفاده در سیستم شما هماهنگ باشد.
- توجه: اتصالات باید مقاوم و بهخوبی مهر و موم شده باشند تا از نشتی جلوگیری شود.
- راهحل: مطمئن شوید که نوع اتصال گیج با ورودی سیستم شما سازگار است (رزوهای، فلنجی، یا جوشخورده).
- مواد ساخت (Materials)
- نکته: مواد ساخت گیج فشار به شرایط محیطی و نوع سیال یا گازی که فشار آن اندازهگیری میشود بستگی دارد. برخی مواد ممکن است در برابر محیطهای خورنده یا دماهای بالا مقاوم نباشند.
- توجه: مواد بدنه و لوله بوردون باید مقاوم به خوردگی، فشار و دما باشند.
- راهحل: برای محیطهای خورنده، از گیجهایی با بدنه فولاد ضد زنگ یا آلیاژهای خاص استفاده کنید. برای فشارهای بالا یا دماهای بسیار پایین، از مواد خاص برای مقاومت بیشتر استفاده کنید.
- دقت (Accuracy)
- نکته: دقت گیج فشار مهم است، بهویژه در صنایعی که نیاز به اندازهگیری دقیق فشار دارند (مانند صنایع دارویی یا نفت و گاز).
- توجه: گیجها معمولاً با دقتهایی مانند ±1% از مقیاس کامل، ±0.5% یا بالاتر طراحی میشوند.
- راهحل: دقت مورد نیاز را بر اساس کاربرد خود مشخص کنید. در برخی صنایع، دقت بالا برای جلوگیری از آسیب به تجهیزات حیاتی است.
- مقاومت در برابر شرایط محیطی (Environmental Resistance)
- نکته: گیج فشار باید قادر به مقاومت در برابر شرایط محیطی خاص مانند رطوبت، دما، گرد و غبار، و مواد شیمیایی باشد.
- توجه: برای محیطهای با شرایط سخت مانند دمای بسیار بالا یا محیطهای صنعتی، گیجهایی با ویژگیهای مقاوم در برابر شرایط خاص نیاز است.
- راهحل: برای محیطهای بسیار گرم یا سرد، از گیجهای با مواد مناسب و محافظهای خاص استفاده کنید. برای محیطهای شیمیایی و خورنده، گیجهایی با پوشش ضد خوردگی انتخاب کنید.
- محافظت از گیج (Overpressure Protection)
- نکته: برخی گیجهای فشار دارای سوپاپهای محافظ در برابر فشار اضافی هستند که از آسیب دیدن گیج در صورت فشار بیش از حد جلوگیری میکنند.
- توجه: این ویژگی برای سیستمهایی که احتمال افزایش ناگهانی فشار وجود دارد، بسیار مهم است.
- راهحل: اگر سیستم شما با نوسانات فشار مواجه است، گیجهایی با محافظ فشار اضافی یا سوپاپ اطمینان انتخاب کنید.
- قیمت و گارانتی (Price & Warranty)
- نکته: قیمت گیج فشار میتواند بستگی به ویژگیها، دقت، مواد ساخت و برند داشته باشد. همچنین، توجه به گارانتی و خدمات پس از فروش از اهمیت بالایی برخوردار است.
- توجه: گاهی اوقات انتخاب برندهای معتبر و هزینههای بالاتر میتواند ارزش بیشتری بهخاطر کیفیت و دوام بیشتر داشته باشد.
- راهحل: قبل از خرید، گارانتی محصول و خدمات پس از فروش را بررسی کرده و بر اساس نیازهای خود انتخاب کنید.
- کیفیت ساخت و برند (Build Quality and Brand)
- نکته: انتخاب برندهای معتبر که محصولات آنها دارای استانداردهای بینالمللی هستند، از اهمیت زیادی برخوردار است.
- توجه: برندهای معتبر معمولاً تضمین میکنند که گیجها تحت آزمایشهای دقیق قرار گرفته و کیفیت بالایی دارند.
- راهحل: از برندهای معروف مانند Wika، Ashcroft، Honeywell و Emerson استفاده کنید تا از کیفیت و دوام محصول اطمینان حاصل کنید.
هنگام خرید گیج فشار، توجه به محدوده فشار، دقت، نوع اتصال، مواد ساخت، شرایط محیطی، و قیمت بسیار مهم است. انتخاب دقیق گیج فشار متناسب با نیاز سیستم شما میتواند به بهبود عملکرد، افزایش عمر تجهیزات و جلوگیری از خرابیها کمک کند.
استاندارد ساخت و کلاس بندی گیج فشار - (Pressure gauge)
استانداردهای ساخت و کلاسبندی گیجهای فشار برای تضمین دقت، ایمنی و عملکرد صحیح در انواع مختلف کاربردها تنظیم شدهاند. این استانداردها معمولاً توسط سازمانهای بینالمللی و ملی نظیر ISO (سازمان بینالمللی استانداردسازی)، ASME (انجمن مهندسان مکانیک آمریکا) و EN (استانداردهای اروپایی) تعیین میشوند. این استانداردها به دستهبندی دقیق ویژگیها و مشخصات فنی گیجها میپردازند تا استفادهکنندگان بتوانند محصولات متناسب با نیازهای خاص خود را انتخاب کنند.
استانداردهای مهم در ساخت گیجهای فشار
- استاندارد ISO 9001
- تعریف: استاندارد ISO 9001 مربوط به سیستم مدیریت کیفیت است که برای تولید و طراحی گیجهای فشار (و سایر تجهیزات اندازهگیری) استفاده میشود.
- مفهوم: این استاندارد تضمین میکند که تولیدکننده گیج فشار از فرآیندهای کنترل کیفیت دقیقی برای طراحی و ساخت دستگاه استفاده کند.
- اهمیت: محصولات تحت این استاندارد میتوانند اطمینان دهند که محصول نهایی کیفیت و دقت لازم را دارد.
- استاندارد ASME B40.1
- تعریف: این استاندارد برای گیجهای فشار آنالوگ است و شامل مشخصات مختلف از جمله دقت، ساختار و عملکرد گیجها میشود.
- مفهوم: این استاندارد مشخصات فنی مانند دقت، تحملهای ساخت، حداکثر فشار مجاز، و طراحی گیجهای فشار آنالوگ را تعیین میکند.
- اهمیت: استاندارد ASME B40.1 بهویژه در صنایعی که نیاز به دقت بالای اندازهگیری دارند، مانند صنایع نفت و گاز و پتروشیمی، بهکار میرود.
- استاندارد EN 837
- تعریف: این استاندارد اروپایی برای گیجهای فشار بهویژه گیجهای آنالوگ طراحی شده است و شامل مشخصات کلی در مورد گیجهای فشار برای کاربردهای عمومی است.
- مفهوم: استاندارد EN 837 شامل مشخصات دقیقتر در مورد دقت، اندازه، مواد ساخت، و استفادههای مختلف گیجهای فشار است.
- اهمیت: این استاندارد در اتحادیه اروپا برای گیجهای فشار بهویژه در صنایعی نظیر اتوماسیون صنعتی، تولید انرژی و تولید تجهیزات پزشکی اعمال میشود.
- استاندارد OIML R 137
- تعریف: این استاندارد بینالمللی که توسط سازمان بینالمللی اندازهگیری قانونی (OIML) منتشر شده است، برای گیجهای فشار دیجیتال بهویژه گیجهایی که برای اندازهگیری فشار در صنایع قانونی و تجاری استفاده میشوند، تعیین میکند.
- مفهوم: OIML R 137 معیارهای فنی و عملکردی گیجهای فشار دیجیتال و آنالوگ را در زمینه کاربردهای تجاری و اندازهگیری قانونی مشخص میکند.
- اهمیت: این استاندارد برای استفاده در سیستمهای قانونی و تجهیزات اندازهگیری در بسیاری از کشورها ضروری است.
کلاسبندی گیجهای فشار
کلاسبندی گیجهای فشار معمولاً بر اساس دقت اندازهگیری، محدوده فشار، و نوع کاربرد انجام میشود. این کلاسبندیها به شرح زیر است:
- کلاس دقت (Accuracy Class)
- دقت گیج فشار معمولاً به صورت درصدی از مقیاس کامل (Full Scale) بیان میشود. به عبارت دیگر، این نشاندهنده میزان انحراف مجاز از مقدار واقعی فشار است که توسط گیج اندازهگیری میشود.
- کلاسهای دقت رایج:
- کلاس 1.0: دقت ±1% از مقیاس کامل (معمولاً برای کاربردهای عمومی با دقت متوسط)
- کلاس 0.5: دقت ±0.5% از مقیاس کامل (برای کاربردهای صنعتی که نیاز به دقت بالاتری دارند)
- کلاس 0.25: دقت ±0.25% از مقیاس کامل (برای کاربردهای خاص و حساس که نیاز به دقت بسیار بالایی دارند)
- کلاس فشار (Pressure Class)
- این کلاسبندی به حداکثر فشار مجاز در گیج فشار اشاره دارد. معمولاً گیجها دارای یک فشار مجاز معین هستند که از آن نمیتوان تجاوز کرد، چرا که فشارهای بالاتر میتوانند به گیج آسیب بزنند.
- کلاسهای فشار رایج:
- فشار کاری (Working Pressure): فشار معمولی که گیج برای آن طراحی شده است.
- فشار شکست (Burst Pressure): حداکثر فشاری که گیج میتواند بدون آسیب دیدن تحمل کند.
- فشار تست (Test Pressure): فشار آزمایشی که برای تست مقاومت گیج استفاده میشود.
- کلاس محیط (Environmental Class)
- گیجهای فشار معمولاً بر اساس مقاومت آنها در برابر شرایط محیطی مختلف مانند دما، رطوبت، گرد و غبار، و مواد شیمیایی دستهبندی میشوند.
- برخی گیجها برای استفاده در محیطهای خاص مانند دماهای بسیار بالا یا پایین، محیطهای خورنده یا شرایط ضد انفجار طراحی شدهاند.
- کلاسهای محیطی رایج:
- IP65: مقاوم در برابر گرد و غبار و مقاوم در برابر پاشش آب.
- IP67: مقاوم در برابر غوطهوری کوتاه مدت در آب.
- Ex: مقاوم در برابر انفجار (مناسب برای مناطق با خطرات انفجاری).
- کلاس مواد ساخت (Material Class)
- گیجهای فشار برای استفاده در صنایع مختلف، از مواد مختلفی ساخته میشوند. برای مثال، گیجهای ساختهشده از فولاد ضد زنگ (Stainless Steel) برای محیطهای خورنده یا با دمای بالا مناسب هستند.
- کلاسهای مواد رایج:
- آلیاژهای فولاد ضد زنگ: برای مقاومت در برابر خورندگی و محیطهای سخت.
- آلومینیوم و پلاستیک: برای استفاده در محیطهای کمخطر و فشارهای پایینتر.
استانداردها و کلاسبندیهای مختلف گیجهای فشار بهمنظور تضمین عملکرد درست، دقت بالا و ایمنی بیشتر تنظیم شدهاند. هنگام خرید گیج فشار، مهم است که از استانداردهای بینالمللی معتبر پیروی کنید و با توجه به نوع کاربرد، دقت، محدوده فشار و شرایط محیطی مناسبترین گیج را انتخاب کنید. این موارد به کارایی و طول عمر بیشتر سیستمها کمک خواهد کرد.
تعمیر و سرویس دوره ای گیج فشار - (Pressure gauge)
تعمیر و سرویس دورهای گیج فشار یکی از مراحل مهم در نگهداری و بهرهبرداری از این تجهیزات است. گیجهای فشار، بهویژه در محیطهای صنعتی و سخت، ممکن است در اثر استفاده طولانیمدت، شرایط محیطی نامساعد یا تغییرات فشار دچار آسیب شوند. سرویس و تعمیر به موقع میتواند به افزایش دقت اندازهگیری و طول عمر دستگاه کمک کند.
مراحل تعمیر و سرویس دورهای گیج فشار
- بررسی وضعیت کلی گیج فشار
- قبل از هر چیزی، باید وضعیت کلی گیج فشار بررسی شود. برخی از مشکلات رایج شامل:
- نشت: بررسی نشتی در اتصالات و بدنه.
- کثیفی: وجود گرد و غبار یا آلودگی در داخل گیج.
- خطا در عقربه یا صفحه نمایش: در گیجهای آنالوگ، عقربه ممکن است دچار آسیب یا خرابی شود و در گیجهای دیجیتال ممکن است صفحه نمایش دچار مشکل باشد.
- تمیزکاری و شستشو
- هدف: تمیز کردن گیج از گرد و غبار، آلودگیها و مواد خارجی که میتوانند عملکرد آن را مختل کنند.
- روشها:
- تمیز کردن خارجی: برای تمیز کردن بدنه و صفحه گیج از پارچه نرم و مواد شوینده ملایم استفاده کنید. از استفاده از مواد شیمیایی سخت خودداری کنید.
- تمیز کردن داخلی: در صورتی که گیج نیاز به تمیز کردن داخلی داشته باشد، باید برای باز کردن و تمیز کردن آن از ابزار خاص استفاده کرد. این کار باید با دقت بالا انجام شود تا از آسیب به اجزای داخلی جلوگیری شود.
- بررسی دقت اندازهگیری
- هدف: اطمینان حاصل کردن از دقت صحیح گیج فشار.
- روشها:
- تست فشار: برای بررسی دقت گیج، آن را با دستگاههای کالیبراسیون مقایسه کنید. این تست باید در محدوده فشار مشخص شده برای گیج انجام شود.
- کالیبراسیون مجدد: اگر گیج فشار دقت مطلوبی نداشت، باید آن را کالیبره کرد. این کار به تنظیم دقیق عقربه یا نمایشگر دیجیتال کمک میکند.
- بررسی اتصالات و واشرها
- هدف: اطمینان از نبود نشتی در اتصالات گیج.
- روشها:
- بازرسی اتصالات: بررسی کنید که هیچگونه ترک، پوسیدگی یا آسیب در اتصالات گیج وجود نداشته باشد.
- بررسی واشرها و مهر و مومها: در صورتی که واشرها یا مهر و مومها فرسوده شده باشند، باید تعویض شوند تا از نشتی جلوگیری شود.
- بررسی عملکرد سوپاپ اطمینان (برای گیجهای فشار با سوپاپ)
- اگر گیج فشار دارای سوپاپ اطمینان یا سوپاپهای تنظیم فشار است، باید عملکرد این قطعات بررسی شود. سوپاپ باید بهدرستی کار کند و فشار اضافی را تخلیه کند.
- روشها: با فشار دادن سوپاپ اطمینان، اطمینان حاصل کنید که در صورت بروز فشار اضافی، گیج بهدرستی پاسخ میدهد.
- بررسی شرایط محیطی و انتخاب گیج مناسب
- اگر گیج فشار در محیطی خاص استفاده میشود (مانند محیطهای خورنده یا دمای بالا)، باید مطمئن شوید که هیچگونه آسیب ناشی از شرایط محیطی به گیج وارد نشده است.
- در صورتی که محیط کاری تغییر کرده باشد یا گیج در شرایط سختتری قرار گیرد، ممکن است نیاز به تعویض یا ارتقای گیج فشار داشته باشید.
- تعویض قطعات معیوب
- اگر هر یک از اجزای گیج فشار (مانند لوله بوردون، عقربه، صفحه نمایش، واشرها یا سوپاپها) دچار آسیب شده باشد، باید قطعات معیوب تعویض شوند.
- قطعات اصلی گیجهای فشار معمولاً بهصورت جداگانه قابل تعویض هستند.
نکات مهم در تعمیر و سرویس گیج فشار
- دقت در باز و بسته کردن گیج: هنگام تعمیر و سرویس، از ابزار مناسب استفاده کنید و دقت کنید که قطعات به درستی مونتاژ شوند. استفاده از ابزار نامناسب میتواند منجر به آسیب به گیج شود.
- رعایت استانداردها: در تعمیر و سرویس گیجهای فشار، باید از دستورالعملهای تولیدکننده و استانداردهای مرتبط پیروی کنید تا از عملکرد صحیح و ایمنی دستگاه اطمینان حاصل شود.
- آزمایش عملکرد پس از تعمیر: پس از انجام تعمیرات و سرویس، حتماً باید عملکرد گیج را دوباره آزمایش کنید تا مطمئن شوید که تمامی اجزا به درستی کار میکنند و دقت اندازهگیری حفظ شده است.
- سرویس دورهای: گیجهای فشار باید بهطور منظم (معمولاً سالانه یا طبق دستورالعمل تولیدکننده) سرویس شوند. حتی اگر گیج هیچ مشکلی نداشته باشد، سرویس دورهای به حفظ عملکرد صحیح آن کمک میکند.
- تعویض قطعات فرسوده: قطعاتی مانند واشرها، لولهها، و اتصالات ممکن است در اثر زمان و فشارهای زیاد فرسوده شوند. این قطعات باید بهموقع تعویض شوند تا از عملکرد صحیح گیج جلوگیری از خرابیهای آینده جلوگیری شود.
تعمیر و سرویس دورهای گیج فشار برای حفظ دقت، عملکرد و طول عمر این تجهیزات ضروری است. با انجام نگهداری منظم و مراقبت از گیج فشار، میتوان از بروز مشکلات بزرگتر جلوگیری کرده و ایمنی و کارایی سیستم را تضمین کرد.
شرایط محیطی کار با گیج فشار - (Pressure gauge)
شرایط محیطی کار با گیج فشار تأثیر زیادی بر عملکرد و عمر مفید این ابزار اندازهگیری دارند. هر محیطی با ویژگیهای خاص خود، چالشهای متفاوتی را برای گیجهای فشار بهوجود میآورد. درک این شرایط میتواند به انتخاب صحیح نوع گیج فشار و انجام سرویس و نگهداری منظم کمک کند. در اینجا به برخی از شرایط محیطی مهم که باید در هنگام استفاده از گیج فشار در نظر گرفته شوند، پرداختهایم:
- دمای محیط
- تأثیرات دما:
- گیجهای فشار ممکن است در دماهای بسیار پایین یا بالا عملکرد ضعیفی داشته باشند. دماهای شدید میتوانند باعث انبساط یا انقباض قطعات داخلی گیج شوند، که این امر به دقت اندازهگیری آسیب میزند.
- همچنین، دماهای بالا میتوانند باعث خرابی مواد ساختاری مانند پلاستیکها و لاستیکها شوند.
- محدوده دمایی:
- بیشتر گیجهای فشار برای دمایی در محدوده -20°C تا 60°C طراحی میشوند. در شرایط دمایی خارج از این محدوده، باید از گیجهایی با پوشش و طراحی خاص استفاده کنید.
- راهحل:
- استفاده از گیجهایی که برای شرایط دمایی خاص طراحی شدهاند (مثلاً دارای محفظه مقاوم به دماهای بالا یا پایین).
- در دماهای بسیار پایین، ممکن است نیاز به استفاده از گیجهای ضد یخ باشد.
- رطوبت
- تأثیرات رطوبت:
- رطوبت زیاد میتواند باعث جمع شدن بخار داخل گیج شود که ممکن است به اجزای داخلی آسیب بزند یا باعث کدر شدن صفحه نمایش گیجهای دیجیتال یا آنالوگ شود.
- در محیطهای بسیار مرطوب، امکان خوردگی قطعات فلزی داخلی نیز وجود دارد.
- راهحل:
- استفاده از گیجهای فشار ضد رطوبت با محفظههای مقاوم و سیستمهای مهر و موم شده.
- برای جلوگیری از تشکیل بخار، برخی از گیجهای فشار دارای سیستمهای تخلیه بخار یا فیلترهای خاص هستند.
- گرد و غبار و آلودگی
- تأثیرات گرد و غبار:
- گرد و غبار میتواند وارد گیج شده و عملکرد آن را مختل کند، بهویژه اگر گیج دارای لوله بوردون باشد. این آلودگیها میتوانند سبب کاهش دقت اندازهگیری یا انسداد اجزای داخلی شوند.
- راهحل:
- استفاده از گیجهایی با درپوشهای محافظ برای جلوگیری از ورود گرد و غبار.
- گیجهای دارای درجه حفاظتی بالا مانند IP65 و IP67 که در برابر گرد و غبار و آب مقاوم هستند، انتخاب مناسبی هستند.
- محیطهای خورنده و شیمیایی
- تأثیرات محیطهای خورنده:
- در محیطهایی که حاوی مواد شیمیایی خورنده هستند، مانند صنایع پتروشیمی یا محیطهای ساحلی، گیجهای فشار ممکن است در معرض خوردگی قرار گیرند.
- مواد شیمیایی میتوانند به اجزای فلزی یا پلاستیکی گیج آسیب برسانند، که این امر منجر به خرابی سریع یا افت دقت میشود.
- راهحل:
- استفاده از گیجهایی با بدنه فولاد ضد زنگ (Stainless Steel) یا آلیاژهای مقاوم به خوردگی.
- برای محیطهای بسیار خورنده، انتخاب گیجهایی با پوشش خاص ضد خوردگی یا حتی گیجهایی با مهر و مومهای خاص برای جلوگیری از تماس مستقیم با مواد شیمیایی.
- مناطق دارای خطر انفجار (Ex Zones)
- تأثیرات خطر انفجار:
- در محیطهای انفجاری (مثلاً در صنایع نفت، گاز، یا معادن)، استفاده از گیجهای فشار استاندارد میتواند خطرناک باشد زیرا وجود جرقه یا آتشسوزی در این محیطها ممکن است منجر به انفجار شود.
- راهحل:
- استفاده از گیجهای فشار مناسب برای مناطق ضد انفجار (مانند Ex یا ATEX که برای محیطهای خطرناک طراحی شدهاند).
- این گیجها معمولاً از مواد مقاوم در برابر آتش ساخته شده و دارای طراحی خاصی هستند که از تولید جرقه یا خطرات احتمالی جلوگیری میکند.
- نوسانات فشار (Pressure Pulsation)
- تأثیرات نوسانات فشار:
- در سیستمهایی که فشار بهطور مداوم نوسان میکند (مثل سیستمهای پمپ یا موتور)، گیجهای فشار میتوانند دچار آسیب شوند و عملکرد آنها مختل گردد.
- راهحل:
- استفاده از گیجهای فشار با سیستم دموپرس (Dampening) یا گیجهایی که دارای لوله بوردون تقویت شده هستند.
- همچنین، میتوان از تجهیزات حفاظتی مانند پالس دمدان برای کاهش اثرات نوسانات فشار استفاده کرد.
- میدانهای مغناطیسی و الکتریکی
- تأثیرات میدانهای مغناطیسی و الکتریکی:
- میدانهای مغناطیسی یا الکتریکی میتوانند باعث اختلال در عملکرد گیجهای فشار دیجیتال و الکترونیکی شوند.
- این میدانها میتوانند خوانشهای نادرست یا سیگنالهای اشتباه ایجاد کنند.
- راهحل:
- استفاده از گیجهای فشار مقاوم در برابر میدانهای مغناطیسی و گیجهایی با محافظهای الکترومغناطیسی.
- در صورت نیاز، گیجهایی که برای استفاده در محیطهای الکترونیکی و مغناطیسی خاص طراحی شدهاند، انتخاب کنید.
- ارتفاع زیاد و فشار کم (Altitude and Low Pressure)
- تأثیرات ارتفاع زیاد:
- در ارتفاعات بالا، تغییرات فشار جو میتوانند تاثیرات زیادی بر دقت گیجهای فشار بگذارند. فشار جو در این ارتفاعات ممکن است کمتر از حد معمول باشد.
- راهحل:
- برای این محیطها، استفاده از گیجهایی که برای شرایط فشار پایین طراحی شدهاند و یا دارای تعدیل فشار جو هستند، پیشنهاد میشود.
شرایط محیطی مختلف میتوانند بهطور قابل توجهی بر عملکرد و عمر مفید گیجهای فشار تأثیر بگذارند. در نتیجه، انتخاب گیج مناسب با توجه به شرایط خاص محیطی ضروری است. با توجه به دما، رطوبت، مواد شیمیایی، گرد و غبار، خطرات انفجار و سایر عوامل محیطی، باید گیجهای فشار مناسب انتخاب شوند تا عملکرد دقیق و ایمنی سیستم حفظ گردد.
گیج فشار - (Pressure gauge) در چه صنایعی مورد استفاده قرار می گیرد
گیج فشار ابزار حیاتی در بسیاری از صنایع مختلف است که برای اندازهگیری و کنترل فشار گازها و مایعات در سیستمهای مختلف استفاده میشود. این ابزار در محیطهای صنعتی، تجاری و خانگی میتواند نقش مهمی ایفا کند. در اینجا برخی از صنایع و کاربردهای کلیدی که در آنها از گیجهای فشار استفاده میشود، آمده است:
- صنعت نفت و گاز
- کاربردها: اندازهگیری فشار در لولهها، مخازن، پمپها، و چاههای استخراج نفت و گاز.
- اهمیت: نظارت دقیق بر فشار در این صنعت برای جلوگیری از خطرات جدی مانند انفجار یا نشت گاز ضروری است. گیجهای فشار میتوانند بهطور مستمر وضعیت فشار سیستمهای مختلف را کنترل کنند.
- صنعت پتروشیمی
- کاربردها: در فرآیندهای تولید مواد شیمیایی و پتروشیمی، گیجهای فشار برای نظارت بر فشار داخل واکنشگاهها، مخازن ذخیره، پمپها و خطوط لوله استفاده میشوند.
- اهمیت: فشار بالا یا پایین غیرمجاز میتواند منجر به آسیبهای جدی به تجهیزات یا حتی انفجار شود، لذا نظارت دقیق ضروری است.
- صنعت انرژی و تولید برق
- کاربردها: گیجهای فشار در نیروگاهها برای کنترل فشار در بویلرها، توربینها، و سیستمهای بخار استفاده میشوند.
- اهمیت: نظارت دقیق بر فشار بخار و سیستمهای هیدرولیک میتواند به کارایی بیشتر و جلوگیری از خرابیهای ناگهانی کمک کند.
- صنعت داروسازی و پزشکی
- کاربردها: در تجهیزات پزشکی و فرآیندهای داروسازی، گیجهای فشار برای کنترل فشار در سیستمهای انتقال مایعات، گازها، و داروها استفاده میشود. همچنین در اتاقهای فشار بالا و محیطهای استریلیزه کاربرد دارند.
- اهمیت: در محیطهای پزشکی و دارویی، فشار دقیق باید کنترل شود تا از ایمنی بیماران و کیفیت داروها اطمینان حاصل شود.
- صنعت خودروسازی
- کاربردها: گیجهای فشار در سیستمهای هیدرولیکی، پنوماتیکی و در موتور خودروها برای نظارت بر فشار روغن، گاز و مایعات استفاده میشود.
- اهمیت: این گیجها به تکنسینها کمک میکنند تا عملکرد صحیح سیستمهای مختلف را بررسی و از بروز خرابیهای جدی جلوگیری کنند.
- صنعت هوافضا
- کاربردها: در تجهیزات هواپیما، فضاپیما و موتورهای جت برای نظارت بر فشار سوخت، فشار سیستمهای هیدرولیک و پنوماتیک استفاده میشود.
- اهمیت: دقت در اندازهگیری فشار برای حفظ ایمنی در پروازها و جلوگیری از خرابیهای فنی ضروری است.
- صنعت آب و فاضلاب
- کاربردها: گیجهای فشار در سیستمهای آبرسانی، پمپهای آب، تصفیهخانههای آب و فاضلاب برای نظارت بر فشار خطوط لوله و مخازن استفاده میشوند.
- اهمیت: اندازهگیری دقیق فشار در این صنعت برای جلوگیری از شکست لولهها و اطمینان از عملکرد بهینه سیستمهای آبرسانی ضروری است.
- صنعت غذا و نوشیدنی
- کاربردها: در فرآیندهای تولید و بستهبندی مواد غذایی و نوشیدنی، گیجهای فشار برای کنترل فشار در مخازن، خطوط تولید و دستگاههای پمپاژ مایعات استفاده میشوند.
- اهمیت: در این صنعت، کنترل فشار بر کیفیت و ایمنی محصول نهایی تاثیر زیادی دارد.
- صنعت تهویه و سرمایش (HVAC)
- کاربردها: گیجهای فشار در سیستمهای تهویه، گرمایش و سرمایش برای اندازهگیری فشار گازها در کمپرسورها، کندانسورها، و تبادلکنندههای حرارت استفاده میشوند.
- اهمیت: نظارت بر فشار در این سیستمها به کارایی و طول عمر بیشتر تجهیزات کمک میکند و از بروز خرابیهای پرهزینه جلوگیری میکند.
- صنعت تولید سیمان و مصالح ساختمانی
- کاربردها: در دستگاههای پمپاژ و مخازن ذخیره برای اندازهگیری فشار گازها و مایعات در فرآیند تولید سیمان و دیگر مصالح ساختمانی استفاده میشود.
- اهمیت: گیجهای فشار در این صنایع به نظارت بر فشار در دستگاههای فشاری کمک میکنند و از بروز خرابیهای دستگاهها جلوگیری میکنند.
- صنعت کشاورزی
- کاربردها: در سیستمهای آبیاری، پمپهای آب و تجهیزات کشاورزی، گیجهای فشار برای نظارت بر فشار آب و مایعات استفاده میشوند.
- اهمیت: در کشاورزی، کنترل دقیق فشار در سیستمهای آبیاری و پمپاژ آب میتواند به صرفهجویی در منابع آب و بهبود عملکرد کشاورزی کمک کند.
- صنعت ساخت و ساز
- کاربردها: در سیستمهای هیدرولیکی و پنوماتیکی ماشینآلات ساختمانی و تجهیزات سنگین مانند جرثقیلها و بیل مکانیکی، گیجهای فشار برای کنترل فشار مایعات هیدرولیک و گازها استفاده میشود.
- اهمیت: نظارت بر فشار در این تجهیزات برای جلوگیری از خرابیهای ناگهانی و آسیب به دستگاههای گرانقیمت ضروری است.
- صنعت الکترونیک و تجهیزات آزمایشگاهی
- کاربردها: در تجهیزات آزمایشگاهی و سیستمهای فشار دقیق، مانند سیستمهای تست مواد و دستگاههای کالیبراسیون، گیجهای فشار برای اندازهگیری دقیق فشار گازها و مایعات استفاده میشوند.
- اهمیت: در آزمایشگاهها و صنایع الکترونیکی، دقت و صحت اندازهگیری فشار برای انجام آزمایشات صحیح و تجزیهوتحلیل نتایج ضروری است.
- صنعت معدن
- کاربردها: در فرآیندهای استخراج معدن، گیجهای فشار برای نظارت بر فشار در سیستمهای پمپاژ، سیستمهای هوای فشرده و مایعات معدنی استفاده میشوند.
- اهمیت: اندازهگیری دقیق فشار میتواند به افزایش ایمنی و عملکرد بهینه ماشینآلات معدنی کمک کند.
گیجهای فشار بهعنوان ابزارهای کلیدی در اندازهگیری و کنترل فشار در بسیاری از صنایع بهکار میروند. در هر صنعتی که فشار گازها و مایعات نقش اساسی در عملکرد سیستمها دارد، گیجهای فشار برای اطمینان از عملکرد صحیح و ایمن مورد نیاز هستند. انتخاب صحیح نوع گیج فشار بسته به شرایط محیطی و کاربرد خاص هر صنعت میتواند به کارایی و ایمنی سیستمها کمک کند.
مطالب مرتبط
جک بتن شکن – (Concrete Testing Equipment)
جک بتن شکن یکی از تجهیزات آزمایشگاهی پرکاربرد در مهندسی عمران و صنعت ساختوساز است که برای آزمایش مقاومت فشاری بتن استفاده میشود. این دستگاه با اعمال نیروی فشاری بر روی نمونههای مکعبی، استوانهای یا منشوری بتن، میزان تحمل بتن را تا زمان شکست مشخص میکند.
تجهیز
تجهیز
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحا...
تنسایل – (Tensile Testing)
تنسایل یا آزمون کشش (Tensile Testing) یکی از مهمترین آزمونهای مکانیکی است که برای بررسی خواص مکانیکی مواد تحت نیروی کششی انجام میشود. در این آزمون، یک نمونه از ماده تحت نیروی کششی قرار میگیرد تا رفتار آن در برابر کشش بررسی شود.
کالیبراتور گشتاور سنج – (Torque Transducer Calibration)
کالیبراتور گشتاور سنج (Torque Transducer Calibration) به فرآیندی اطلاق میشود که طی آن دقت و صحت عملکرد دستگاههای اندازهگیری گشتاور (Torque Transducer) بررسی و اصلاح میشود. گشتاور سنجها ابزارهایی هستند که برای اندازهگیری نیروی گشتاور در سیستمهای مکانیکی استفاده میشوند، مانند موتورهای الکتریکی، چرخدندهها، و دستگاههای صنعتی.
کالیبراتور آچار گشتاور – (Torque Wrench Calibrator)
کالیبراتور آچار گشتاور (Torque Wrench Calibrator) یک دستگاه است که برای کالیبراسیون و بررسی دقت آچارهای گشتاور استفاده میشود. این کالیبراتور به ویژه در صنایع مختلفی که نیاز به دقت بالا در بستن پیچ و مهرهها دارند، مانند صنعت خودروسازی، مهندسی، تعمیرات و نگهداری تجهیزات سنگین، اهمیت ویژهای دارد.
آچار گشتاور – (Torque Wrench)
آچار گشتاور (Torque Wrench) ابزاری است که برای اعمال و اندازهگیری گشتاور (نیروی پیچشی) به اتصالات پیچ و مهرهها استفاده میشود. این ابزار به خصوص در صنایع خودروسازی، مکانیک، تعمیرات و ساخت و ساز کاربرد دارد، جایی که نیاز است تا پیچها یا مهرهها به میزان دقیقی سفت شوند تا ایمنی و کارایی سازه یا دستگاه حفظ شود.
فشار سنج تفاضلی – (Differential Pressure Gauge)
فشارسنج تفاضلی ابزاری برای اندازهگیری اختلاف فشار بین دو نقطه در یک سیستم است، نه فشار مطلق یک نقطه نسبت به اتمسفر.
مانومتر اکسیژن – (Oxygen Manometer)
مانومتر اکسیژن (Oxygen Manometer) ابزاری برای اندازهگیری و تنظیم فشار گاز اکسیژن در سیستمهای مختلف است. این وسیله معمولاً در بیمارستانها، مراکز درمانی، صنایع و جوشکاری مورد استفاده قرار میگیرد.
کالیبراتور فشار – (Pressure Calibrator)
کالیبراتور فشار (Pressure Calibrator) دستگاهی است که برای کالیبره کردن (تنظیم و بررسی دقت) سنسورها و تجهیزات اندازهگیری فشار به کار میرود. این دستگاهها برای اطمینان از دقت اندازهگیریهای فشار، استفاده میشوند و در صنایع مختلفی که نیاز به اندازهگیری دقیق فشار دارند، کاربرد دارند. کالیبراتورهای فشار معمولاً قادر به تولید فشارهای ثابت و قابل کنترل هستند تا دستگاههای دیگر با دقت بیشتری اندازهگیری کنند.
فشار سنج پزشکی – (Medical blood pressure monitor)
فشار سنج پزشکی یک ابزار مهم برای اندازهگیری فشار خون است که معمولاً در بیمارستانها، مطبهای پزشکان، و خانهها برای نظارت بر وضعیت سلامت قلب و عروق استفاده میشود. این دستگاه معمولاً شامل یک بازوبند است که به دور بازو بسته میشود، یک پمپ برای ایجاد فشار، و یک نمایشگر برای نشان دادن نتایج اندازهگیری است.
سوئیچ فشار – (Pressure Switch)
سوئیچ فشار (Pressure Switch) یک دستگاه مکانیکی یا الکترونیکی است که وظیفه تشخیص و کنترل فشار در سیستمهای مختلف را بر عهده دارد. این سوئیچ در پاسخ به تغییرات فشار، یک مدار الکتریکی را باز یا بسته میکند و به این ترتیب میتواند تجهیزات مختلف را روشن یا خاموش کند.
تست گیج فشار – (Pressure Gauge Test)
تست گیج فشار (Pressure Gauge Test) به فرآیندی گفته میشود که در آن دقت و عملکرد صحیح یک گیج فشار (دستگاه اندازهگیری فشار) ارزیابی میشود. این تست معمولاً در صنایع مختلف مانند نفت، گاز، پتروشیمی، آب و فاضلاب، و بسیاری دیگر از سیستمهای صنعتی انجام میشود تا اطمینان حاصل شود که گیج فشار قادر است فشار سیستم را به درستی اندازهگیری کند.
