ترازوی فشار – (Dead Weight Tester)
ترازوی فشار - (Dead Weight Tester)
ترازوی فشار (Dead Weight Tester) یکی از دقیقترین روشهای کالیبراسیون فشارسنجها و ترانسمیترهای فشار است. این دستگاه بر اساس اصل تعادل نیرو بین فشار اعمالشده و وزنهای استاندارد کار میکند.
تاریخچه کاربرد ترازوی فشار (Dead Weight Tester)
قرن 17 و 18 مفاهیم اولیه فشار
مطالعات روی فشار و اصول آن از قرن 17 با کارهای بلز پاسکال (Blaise Pascal) و رابرت بویل (Robert Boyle) آغاز شد. این دانشمندان قوانینی را مطرح کردند که بعدها در توسعه روشهای اندازهگیری فشار مورد استفاده قرار گرفتند.
قرن 19 اختراع ترازوی فشار
با پیشرفت تکنولوژی و نیاز به اندازهگیری دقیق فشار، اولین نسخههای ترازوی فشار در قرن 19 میلادی توسعه یافتند. در این دوره، مهندسان برای کالیبراسیون تجهیزات بخار و سیستمهای هیدرولیکی، به روشی دقیق نیاز داشتند.
اوایل قرن 20 بهبود طراحی و دقت
در اوایل قرن 20، صنعت نفت، هوافضا و نیروگاهها به روشهای دقیقتر برای اندازهگیری فشار نیاز پیدا کردند. در همین دوره، طراحی پیستون و سیلندر دقیقتر شد و استفاده از وزنههای استاندارد کالیبرهشده مرسوم شد.
اواسط قرن 20 استفاده در آزمایشگاههای کالیبراسیون
در دهههای 1950 و 1960، ترازوی فشار به عنوان یکی از دقیقترین روشهای کالیبراسیون فشارسنجها شناخته شد. در این زمان، شرکتهای مهندسی و آزمایشگاههای مرجع، این دستگاه را برای تنظیم و بررسی ترانسمیترهای فشار، گیجهای مکانیکی و سنسورهای صنعتی به کار گرفتند.
اواخر قرن 20 و اوایل قرن 21 توسعه مدلهای دیجیتال
با ظهور سنسورهای دیجیتال و پردازشگرهای دقیقتر، ترازوی فشار نیز بهینهسازی شد. مدلهای پیشرفتهتر با مواد مقاومتر، دقت بالاتر و کالیبراسیون خودکار توسعه یافتند.
کاربردهای امروزی
امروزه، ترازوی فشار در صنایع مختلف از جمله نفت و گاز، هوانوردی، پزشکی، خودروسازی و نیروگاههای برق برای کالیبراسیون و تست تجهیزات استفاده میشود.

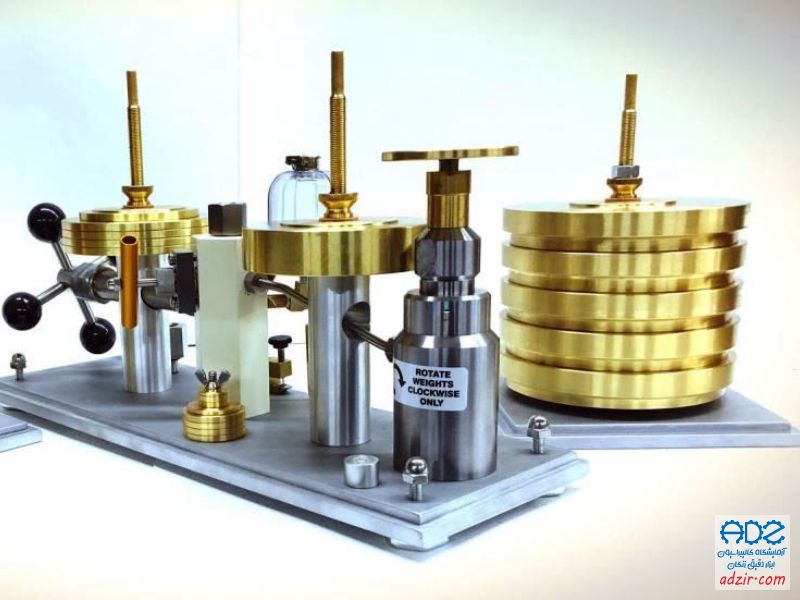

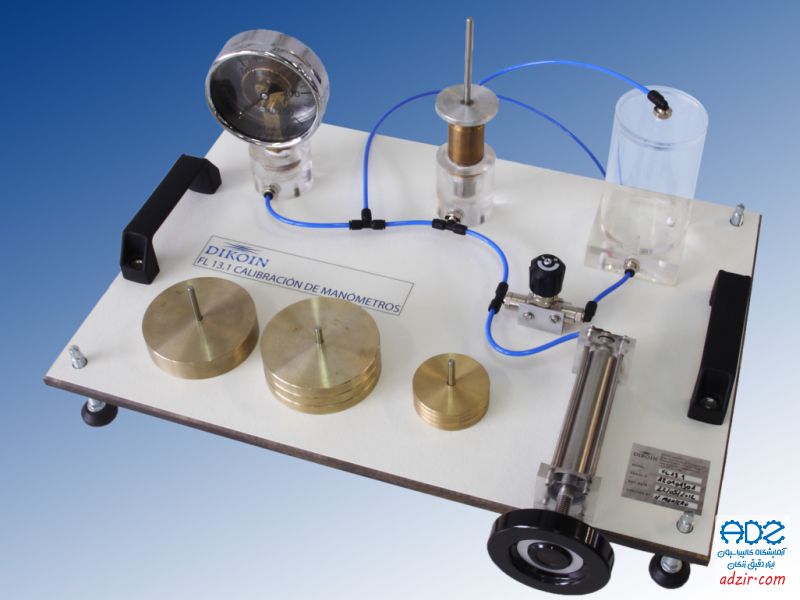

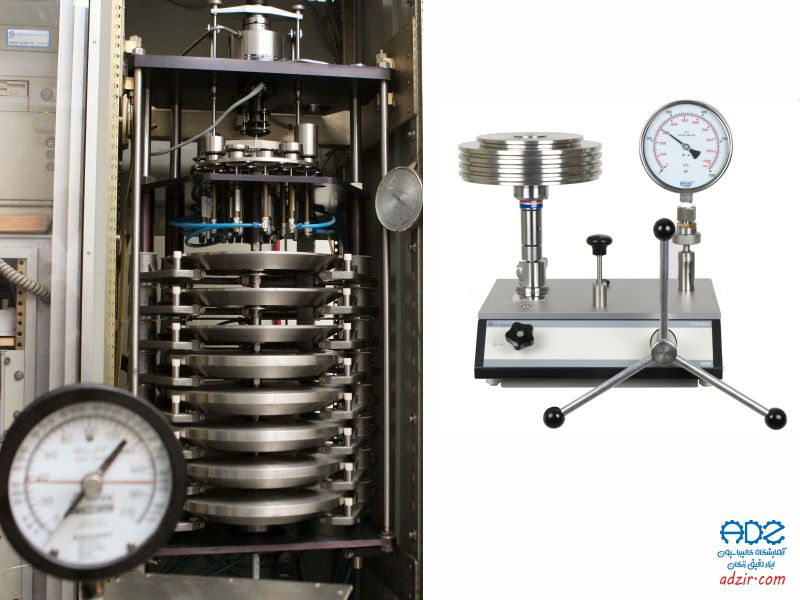

انواع مختلف ترازوی فشار (Dead Weight Tester)
ترازوی فشار در مدلهای مختلفی طراحی شده است که بر اساس نوع فشار، سیال کاری و محدوده دقت دستهبندی میشوند. در ادامه، انواع رایج این دستگاه را معرفی میکنیم:

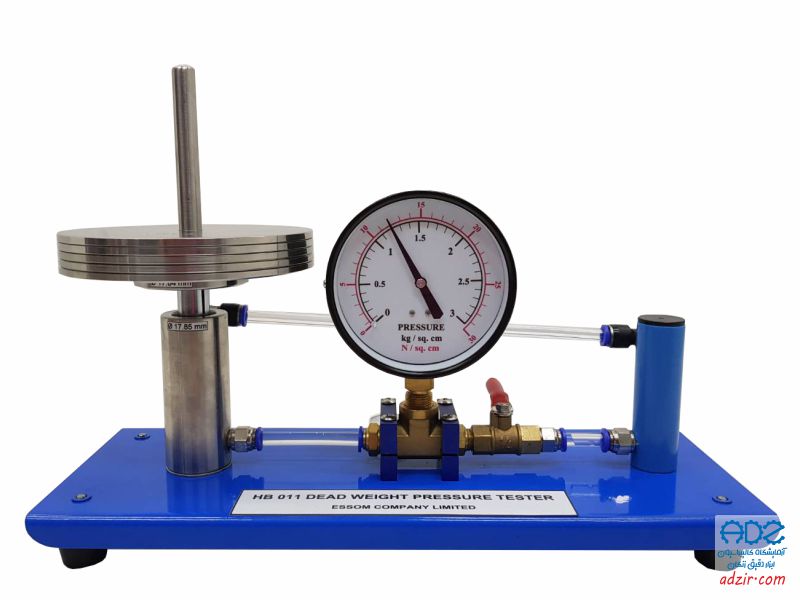

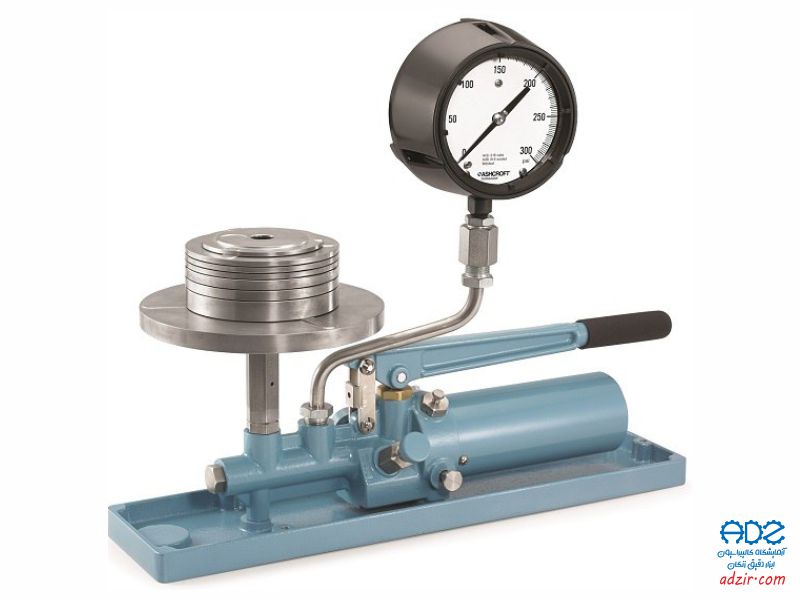

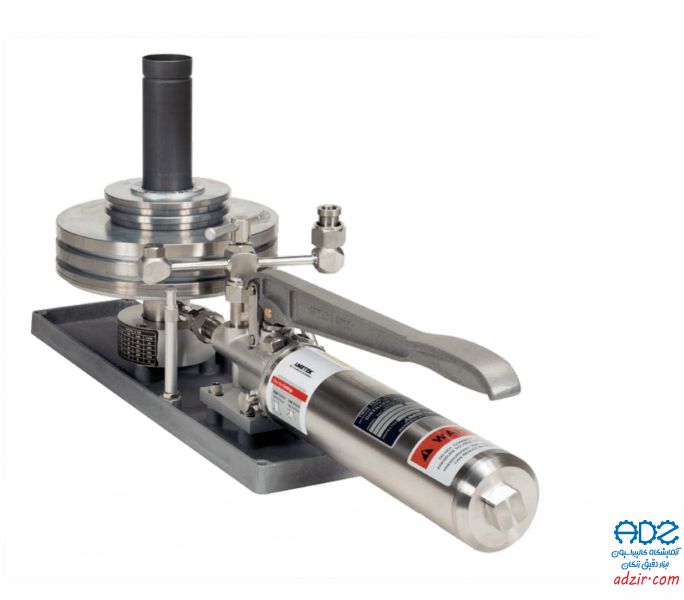

ترازوی فشار هیدرولیکی (Hydraulic Dead Weight Tester)
سیال کاری: روغنهای مخصوص یا آب
محدوده فشار: تا 1000 بار (100 مگاپاسکال) و بیشتر
دقت: بسیار بالا (در حد 0.005% ±)
ویژگیها:
- مناسب برای فشارهای بالا
- پایداری طولانیمدت
- مورد استفاده در صنایع نفت، گاز، پتروشیمی و نیروگاهها
معایب:
- امکان نشتی در صورت استفاده نادرست
- نیاز به نگهداری سیال کاری

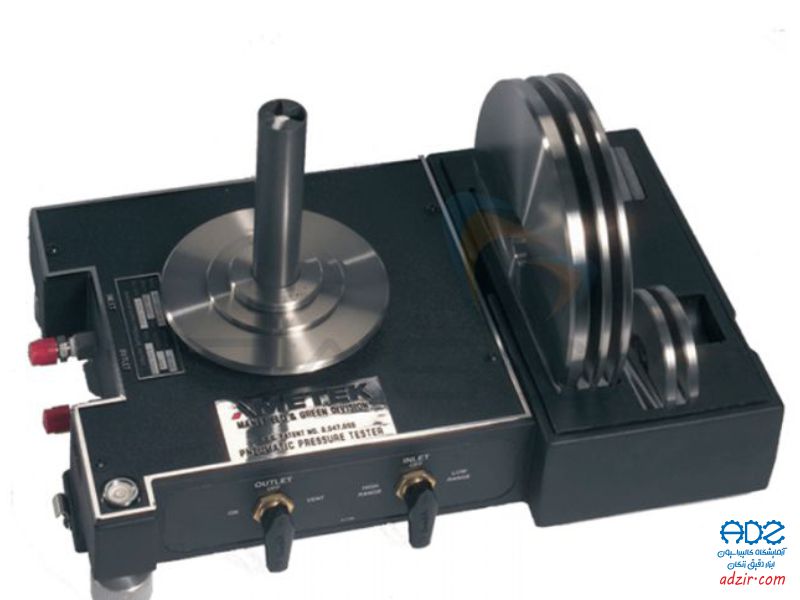

ترازوی فشار پنوماتیکی (Pneumatic Dead Weight Tester)
سیال کاری: هوا یا گازهای بیاثر (مانند نیتروژن)
محدوده فشار: معمولاً تا 100 بار (10 مگاپاسکال)
دقت: بسیار بالا (0.005% ± تا 0.02% ±)
ویژگیها:
- تمیزتر از مدلهای هیدرولیکی (عدم آلودگی به روغن)
- مناسب برای صنایع پزشکی، دارویی و کالیبراسیون ابزار دقیق
- عدم ایجاد نشتی و خوردگی
معایب:
- قابلیت محدود در فشارهای بالا
- هزینه بیشتر در برخی مدلها

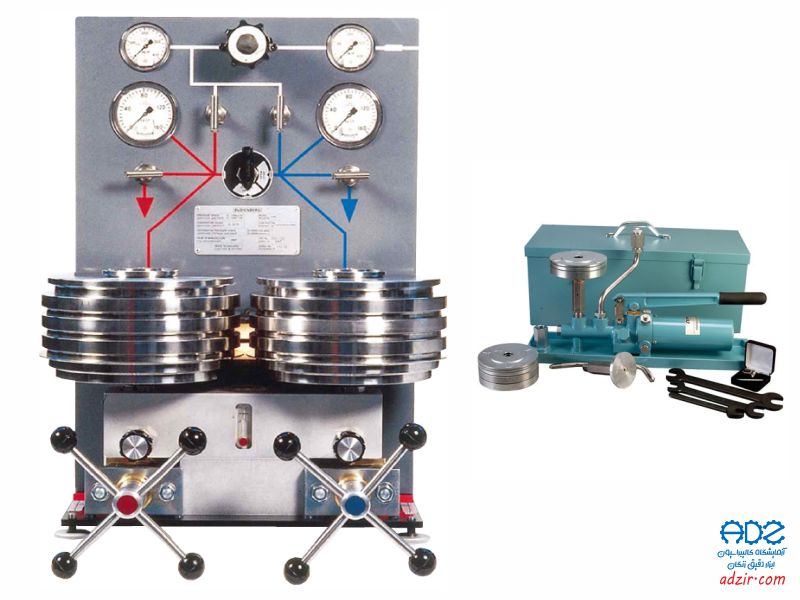

ترازوی فشار ترکیبی (Hybrid Dead Weight Tester)
سیال کاری: هم مایع و هم گاز
محدوده فشار: از فشارهای پایین تا 1000 بار
دقت: مشابه انواع هیدرولیکی و پنوماتیکی
ویژگیها:
- قابلیت انعطافپذیری بالا
- امکان انتخاب بین گاز و مایع بسته به نوع کاربرد
- استفاده در آزمایشگاههای کالیبراسیون و صنایع چندمنظوره
معایب:
- پیچیدگی در نگهداری و تنظیمات
ترازوی فشار دیجیتال (Digital Dead Weight Tester)
سیال کاری: مایعات یا گاز
محدوده فشار: تا 5000 بار (500 مگاپاسکال)
دقت: فوقالعاده بالا با حسگرهای الکترونیکی
ویژگیها:
- قابلیت نمایش دیجیتالی فشار
- امکان اتصال به رایانه و سیستمهای کالیبراسیون هوشمند
- کاهش خطای انسانی در خواندن فشار
معایب:
- نیاز به کالیبراسیون دورهای حسگرهای دیجیتال
- قیمت بالاتر نسبت به مدلهای مکانیکی

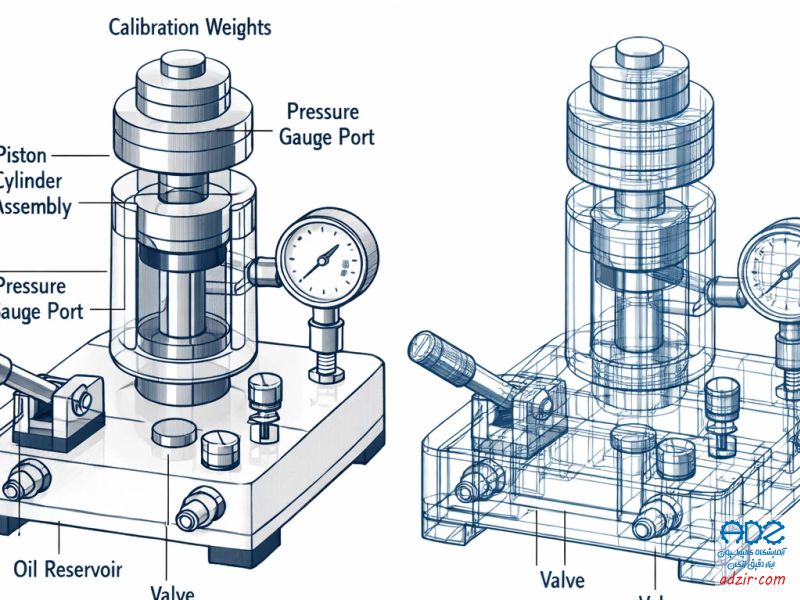

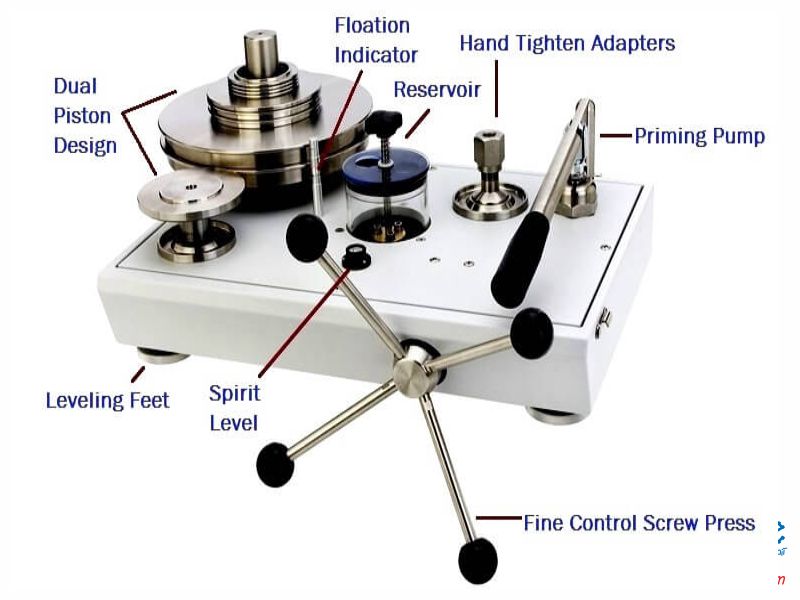

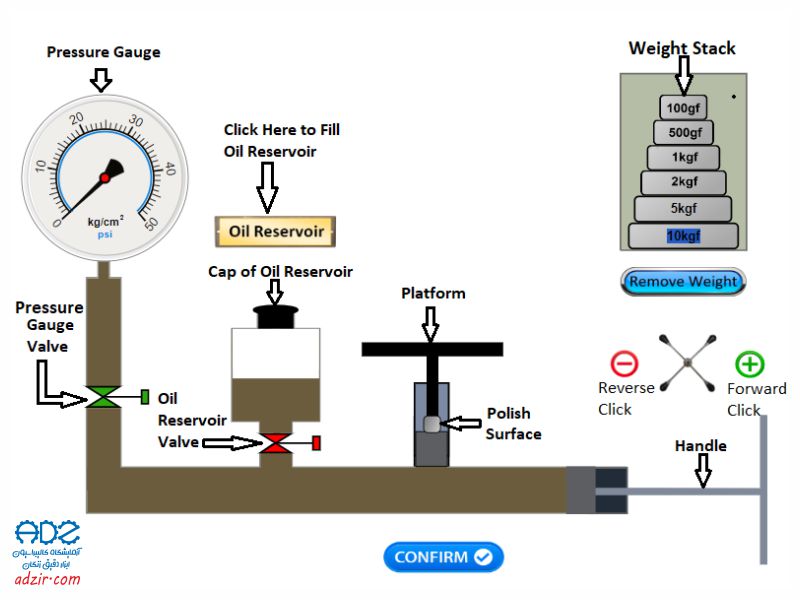

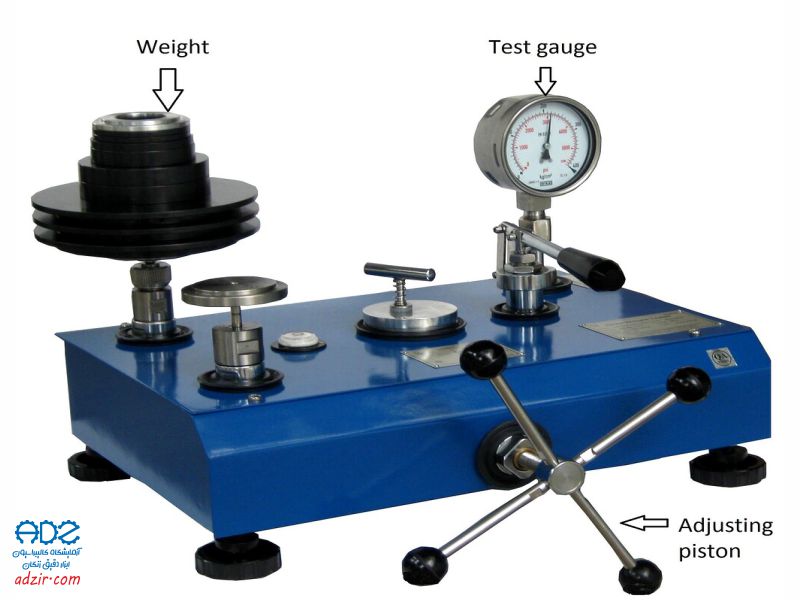

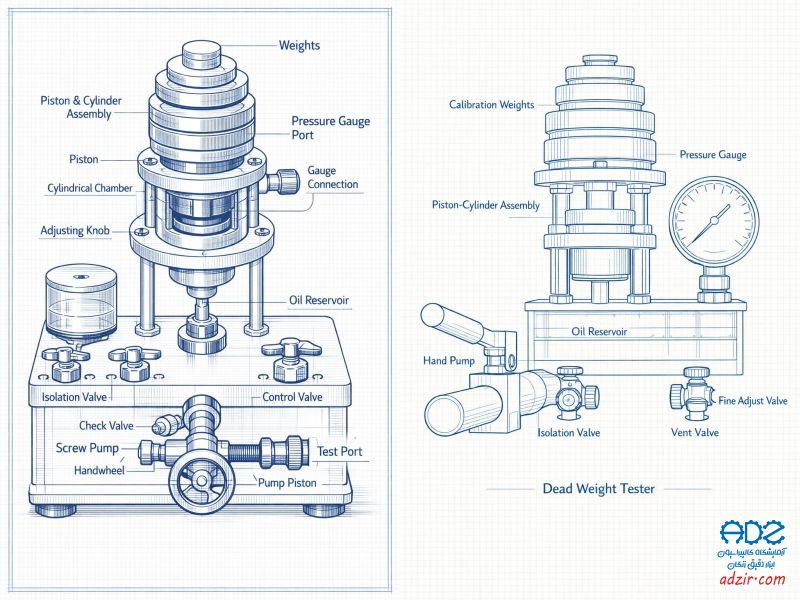

نحوه استفاده و کارکرد ترازوی فشار (Dead Weight Tester)
ترازوی فشار یکی از دقیقترین روشهای کالیبراسیون فشارسنجها و ترانسمیترهای فشار است که بر اساس تعادل نیروی وزن و فشار اعمالشده کار میکند. در ادامه، مراحل استفاده از این دستگاه را توضیح میدهیم.
🔹 مراحل استفاده از ترازوی فشار
آمادهسازی دستگاه
🔹 بررسی اولیه:
- اطمینان از تمیز بودن پیستون و سیلندر
- انتخاب سیال کاری مناسب (روغن، آب، یا هوا)
- بررسی سلامت و عدم نشتی در شیرها و اتصالات
🔹 انتخاب وزنههای مناسب:
- بر اساس مقدار فشاری که میخواهید ایجاد کنید، وزنههای استاندارد را انتخاب کنید.
- هر وزنه دارای جرم مشخصی است که به واحدهای بار، پاسکال، یا PSI قابل تبدیل است.
اعمال فشار اولیه
🔹 پر کردن محفظه با سیال کاری
- در مدل هیدرولیکی، روغن یا آب به سیستم تزریق میشود.
- در مدل پنوماتیکی، از هوای فشرده یا گاز بیاثر استفاده میشود.
🔹 افزایش فشار اولیه
- با استفاده از پمپ دستی یا پمپ برقی، فشار اولیه را در سیستم ایجاد کنید.
متعادلسازی نیرو و فشار
🔹 قرار دادن وزنهها روی پیستون
- وزنههای استاندارد را یکییکی روی پیستون قرار دهید.
- این وزنهها فشار دقیقی را روی سیال داخل دستگاه اعمال میکنند.
🔹 چرخش و معلق شدن پیستون
- پس از رسیدن به فشار تعادل، پیستون شروع به چرخش و معلق شدن میکند که نشاندهنده رسیدن به فشار پایدار است.
- این نقطه، مقدار فشار دقیق را نشان میدهد.
قرائت و مقایسه فشار

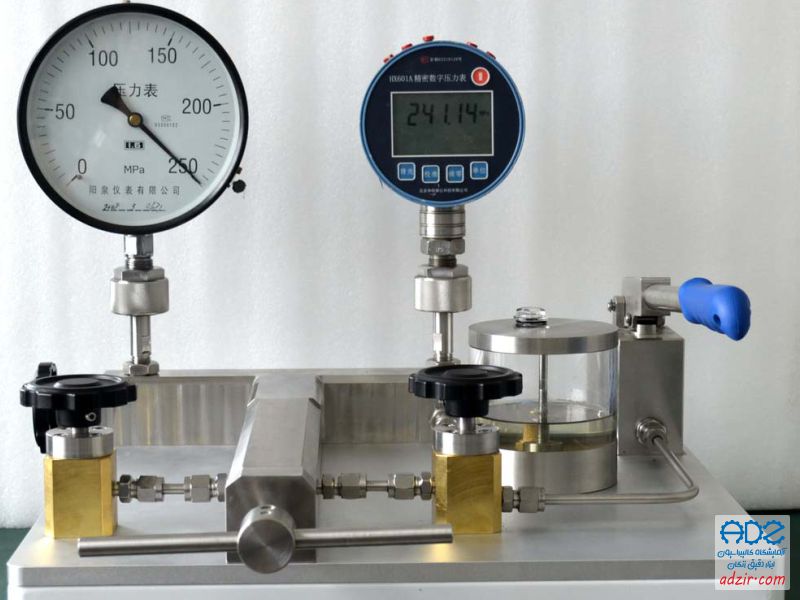

🔹 مقایسه مقدار فشار با دستگاه تحت کالیبراسیون
- مقدار فشار ایجاد شده توسط وزنهها را با مقدار نشان داده شده توسط گیج فشار یا ترانسمیتر مقایسه کنید.
- در صورت وجود خطا، دستگاه تحت آزمون باید تنظیم یا کالیبره شود.
🔹 تکرار آزمایش برای مقادیر مختلف فشار
- وزنهها را تغییر داده و آزمایش را برای فشارهای مختلف تکرار کنید.
کاهش فشار و جمعآوری دستگاه
🔹 برداشتن وزنهها و تخلیه فشار
- به آرامی وزنهها را بردارید.
- از شیرهای تخلیه برای کاهش فشار به صفر استفاده کنید.
🔹 تمیزکاری و نگهداری
- قطعات دستگاه، بهویژه پیستون و سیلندر، را تمیز کنید.
- در صورت استفاده از روغن یا آب، بررسی کنید که سیال دچار آلودگی نشده باشد.
🔹 نکات ایمنی هنگام استفاده از ترازوی فشار
استفاده از وزنههای کالیبرهشده برای دقت بیشتر
بررسی نشتی و اتصالات قبل از شروع آزمایش
استفاده از سیالات کاری مناسب و تمیز
انجام تستها در محیط بدون لرزش و پایدار
عدم اعمال فشار بیش از حداکثر محدوده دستگاه
جمعبندی: کارکرد کلی ترازوی فشار
سیال کاری (مایع یا گاز) فشار را به پیستون منتقل میکند.
وزنهها نیروی مشخصی را اعمال میکنند.
پس از رسیدن به تعادل فشار و وزن، پیستون به چرخش درمیآید.
مقدار فشار ایجادشده با دستگاه تحت آزمون مقایسه و تنظیم میشود.
مقایسه انواع ترازوی فشار (Dead Weight Tester)
ترازوی فشار در مدلهای مختلف هیدرولیکی، پنوماتیکی، ترکیبی و دیجیتال طراحی شده است. هر یک از این مدلها دارای ویژگیها، مزایا و معایب خاصی هستند که آنها را برای کاربردهای خاص مناسب میکند. در ادامه، این مدلها را از جنبههای مختلف مقایسه میکنیم.
🔹 مقایسه بر اساس نوع سیال کاری
نوع ترازوی فشار | سیال کاری | مزایا | معایب |
هیدرولیکی | روغن یا آب | دقت بالا، مناسب برای فشارهای زیاد | امکان نشت سیال، نیاز به نگهداری بیشتر |
پنوماتیکی | هوا یا گاز بیاثر | تمیز، بدون آلودگی، مناسب برای صنایع حساس | محدودیت در فشار بالا، هزینه اولیه بیشتر |
ترکیبی | روغن و هوا (دوگانه) | انعطافپذیری در تست فشارهای مختلف | پیچیدگی در تنظیمات و نگهداری |
دیجیتال | مایع یا گاز | نمایش دیجیتالی، دقت فوقالعاده بالا، قابلیت اتصال به سیستمهای کالیبراسیون | نیاز به کالیبراسیون حسگرها، قیمت بالا |
🔹 مقایسه بر اساس محدوده فشار کاری
نوع ترازوی فشار | محدوده فشار معمول | کاربرد اصلی |
هیدرولیکی | تا 1000 بار (100 مگاپاسکال) و بالاتر | صنایع سنگین مانند نفت، گاز و نیروگاهها |
پنوماتیکی | تا 100 بار (10 مگاپاسکال) | صنایع پزشکی، دارویی و آزمایشگاهی |
ترکیبی | از فشارهای پایین تا 1000 بار | صنایع چندمنظوره و آزمایشگاههای کالیبراسیون |
دیجیتال | تا 5000 بار (500 مگاپاسکال) | سیستمهای کالیبراسیون دقیق و اتوماسیون صنعتی |
🔹 مقایسه بر اساس دقت و خطا
نوع ترازوی فشار | دقت معمول | میزان خطا |
هیدرولیکی | 0.005% ± | بسیار کم |
پنوماتیکی | 0.005% ± تا 0.02% ± | کم |
ترکیبی | 0.005% ± تا 0.02% ± | متوسط |
دیجیتال | 0.001% ± یا کمتر | بسیار کم (در صورت کالیبراسیون دقیق) |
🔹 مقایسه بر اساس هزینه و نگهداری
نوع ترازوی فشار | هزینه اولیه | هزینه نگهداری | نیاز به کالیبراسیون |
هیدرولیکی | متوسط | نیاز به تعویض سیال و بررسی نشتی | هر چند سال یکبار |
پنوماتیکی | بالا | کم، چون سیال ندارد | هر چند سال یکبار |
ترکیبی | بالا | متوسط، بستگی به نوع استفاده دارد | بسته به استفاده |
دیجیتال | بسیار بالا | نیاز به نگهداری سنسورها و سیستمهای الکترونیکی | به صورت دورهای |
🔹 مقایسه بر اساس کاربرد در صنایع مختلف
نوع ترازوی فشار | کاربردهای متداول |
هیدرولیکی | صنایع سنگین (نفت، گاز، نیروگاهها، پتروشیمی) |
پنوماتیکی | صنایع پزشکی، دارویی، آزمایشگاهی و الکترونیکی |
ترکیبی | آزمایشگاههای کالیبراسیون، شرکتهای چندمنظوره |
دیجیتال | سیستمهای پیشرفته کالیبراسیون، صنعت هوافضا و خودروسازی |
جمعبندی: بهترین مدل برای هر کاربرد
اگر فشار بالا نیاز دارید → مدل هیدرولیکی
اگر محیطی تمیز مانند آزمایشگاه دارید → مدل پنوماتیکی
اگر نیاز به انعطافپذیری بین دو مدل دارید → مدل ترکیبی
اگر دقت بسیار بالا و اتصال به سیستمهای دیجیتال نیاز دارید → مدل دیجیتال
بررسی صحت عملکرد ترازوی فشار (Dead Weight Tester)
برای اطمینان از دقت و صحت عملکرد ترازوی فشار، باید چندین آزمایش و بررسی دورهای انجام شود. این فرآیند شامل کالیبراسیون، تست نشتی، بررسی پیستون و وزنهها، و مقایسه با استانداردهای مرجع است. در ادامه، مراحل بررسی عملکرد صحیح این دستگاه را توضیح میدهیم.
🔹 مراحل بررسی صحت عملکرد ترازوی فشار
بررسی ظاهری و مکانیکی دستگاه
بررسی پیستون و سیلندر:
- پیستون باید بهراحتی در سیلندر حرکت کند و نباید علائم ساییدگی یا زنگزدگی داشته باشد.
- سطح داخلی سیلندر باید صاف و تمیز باشد.
بررسی وزنههای استاندارد:
- وزنهها باید کالیبره و بدون خوردگی یا گرد و غبار باشند.
- بررسی کنید که وزن آنها با استانداردهای مرجع مطابقت داشته باشد.
بررسی نشتی در سیستم:
- در مدلهای هیدرولیکی، نشتی روغن یا آب نباید وجود داشته باشد.
- در مدلهای پنوماتیکی، وجود هرگونه افت فشار ناگهانی نشانه نشتی در سیستم است.
بررسی عملکرد فشار و وزنهها
مراحل تست فشار:
- وزنههای مشخصی را روی پیستون قرار دهید.
- مقدار فشار نمایش داده شده را با مقدار انتظار رفته بر اساس وزنهها مقایسه کنید.
- پیستون باید آزادانه بچرخد و بهآرامی بالا و پایین شود (نشاندهنده تعادل دقیق فشار و وزن).
مقایسه با فشارسنج مرجع:
- خروجی فشار را با یک فشارسنج دیجیتال مرجع با دقت بالا مقایسه کنید.
- تفاوت نباید از حداکثر خطای مجاز دستگاه (مثلاً 0.005% ±) بیشتر باشد.
بررسی یکنواختی چرخش پیستون
مشاهده حرکت پیستون:
- پیستون باید بدون لرزش و بهصورت یکنواخت به سمت بالا حرکت کند و بچرخد.
- اگر پیستون گیر کند یا حرکت آن ناپایدار باشد، ممکن است نیاز به تمیزکاری یا روانکاری داشته باشد.
بررسی خطای اصطکاکی:
- اگر حرکت پیستون با تأخیر و نوسان نامنظم همراه باشد، ممکن است به دلیل وجود گرد و غبار یا مشکلات مکانیکی باشد.
بررسی سیال کاری و سیستم فشار
کیفیت روغن یا مایع کاری:
- در مدلهای هیدرولیکی، روغن یا آب باید تمیز و عاری از ذرات معلق یا آلودگی باشد.
- در صورت تغییر رنگ یا وجود رسوب، باید روغن تعویض شود.
بررسی فشار در سیستم پنوماتیکی:
- در مدلهای پنوماتیکی، افت فشار ناگهانی ممکن است نشاندهنده نشتی در اتصالات یا سیلندر باشد.
کالیبراسیون دورهای و استانداردها
زمانبندی کالیبراسیون:
- کالیبراسیون باید حداقل سالی یکبار توسط یک آزمایشگاه معتبر مرجع انجام شود.
- در صنایع حساس (مثل داروسازی و هوافضا)، کالیبراسیون ممکن است هر 6 ماه یکبار مورد نیاز باشد.
استانداردهای مرجع:
- بررسی شود که دستگاه مطابق با استانداردهای بینالمللی (مانند ISO 17025، NIST، DIN 51757) کالیبره شده باشد.
🔹 چکلیست سریع بررسی صحت عملکرد ترازوی فشار
مورد بررسی | وضعیت مورد انتظار | نحوه تست |
وضعیت پیستون و سیلندر | حرکت نرم و یکنواخت | بررسی بصری و تست چرخش |
وضعیت وزنهها | تمیز، بدون خوردگی و استاندارد | مقایسه با استاندارد مرجع |
وجود نشتی در سیستم | عدم نشتی سیال یا افت فشار | بررسی بصری و تست فشار |
مقدار فشار خروجی | مطابقت با وزنههای استاندارد | مقایسه با فشارسنج مرجع |
حرکت پیستون | چرخش آزاد و پایدار | مشاهده عملکرد دستگاه |
کیفیت سیال کاری | بدون آلودگی، تمیز | بررسی بصری و تعویض در صورت نیاز |
بررسی با فشارسنج مرجع | اختلاف کمتر از حد مجاز (مثلاً 0.005%) | تست مقایسهای |
کالیبراسیون دورهای | انجام حداقل سالی یکبار | مراجعه به آزمایشگاه معتبر |
با بررسی پیستون، وزنهها، نشتیها و کالیبراسیون دورهای میتوان از دقت و صحت عملکرد ترازوی فشار اطمینان حاصل کرد.
هرگونه نشتی، آلودگی سیال، عدم چرخش یکنواخت پیستون یا اختلاف فشار بیش از حد مجاز باید برطرف شود.
برای صنایع حساس، کالیبراسیون سالانه یا ششماهه توسط آزمایشگاههای معتبر توصیه میشود.
حداکثر خطای مجاز ترازوی فشار (Dead Weight Tester)
حداکثر خطای مجاز ترازوی فشار به عواملی مانند دقت طراحی، کیفیت ساخت، استانداردهای مرجع و کاربرد صنعتی بستگی دارد. این مقدار معمولاً در واحد درصد از مقدار خواندهشده (% of reading) یا درصد از مقدار کامل مقیاس (% of full scale) بیان میشود.
🔹 محدوده خطای مجاز بر اساس نوع ترازوی فشار
نوع ترازوی فشار | دقت معمول | حداکثر خطای مجاز |
هیدرولیکی | 0.005% ± تا 0.02% ± | کمتر از 0.02% ± |
پنوماتیکی | 0.005% ± تا 0.02% ± | کمتر از 0.02% ± |
ترکیبی (هیدرولیکی + پنوماتیکی) | 0.005% ± تا 0.02% ± | حدود 0.02% ± |
دیجیتال | 0.001% ± تا 0.005% ± | کمتر از 0.005% ± |
نکته:
- در مدلهای بسیار دقیق آزمایشگاهی، خطا میتواند تا 0.001% ± کاهش یابد.
- برای تستهای عمومی صنعتی، خطای 0.02% ± تا 0.05% ± قابل قبول است.
🔹 عوامل مؤثر بر خطای ترازوی فشار
دقت وزنهها:
- وزنههای استاندارد باید کالیبرهشده و مطابق با استانداردهای بینالمللی (ISO 17025، NIST، DIN 51757) باشند.
- خطای مجاز وزنهها معمولاً 0.005% ± یا کمتر است.
وضعیت پیستون و سیلندر:
- هرگونه اصطکاک اضافی، آلودگی یا خط و خش در سیلندر باعث افزایش خطا میشود.
کیفیت سیال کاری:
- آلودگی یا تغییرات دمایی در روغن یا گاز میتواند باعث کاهش دقت و افزایش خطا شود.
تأثیرات دمایی:
- تغییرات دما میتواند باعث انبساط یا انقباض پیستون و سیال کاری شود که روی دقت فشار تأثیر میگذارد.
نشتی و افت فشار:
- نشتی در سیستم میتواند باعث کاهش دقت و افزایش خطا شود.
کالیبراسیون دورهای:
- کالیبراسیون باید حداقل سالی یکبار توسط آزمایشگاه معتبر انجام شود تا دقت دستگاه حفظ شود.
🔹 استانداردهای بینالمللی برای خطای مجاز
استاندارد | حداکثر خطای مجاز |
ISO 17025 | 0.005% ± تا 0.02% ± |
NIST (استاندارد ملی آمریکا) | 0.01% ± تا 0.02% ± |
DIN 51757 (استاندارد آلمان) | 0.01% ± تا 0.02% ± |
در صنایع حساس مانند هوافضا و داروسازی، استانداردهای دقیقتری اعمال میشوند و خطا باید کمتر از 0.005% ± باشد.
نکات ایمنی کار با ترازوی فشار (Dead Weight Tester)
ترازوی فشار یک دستگاه دقیق برای کالیبراسیون فشارسنجها و ابزارهای اندازهگیری فشار است. کار با این دستگاه، بهویژه در فشارهای بالا، مستلزم رعایت نکات ایمنی است تا از خطرات احتمالی مانند انفجار، نشتی، آسیب به تجهیزات و صدمات انسانی جلوگیری شود.
🔹 بررسی تجهیزات قبل از استفاده
بازرسی اولیه دستگاه:
- از عدم وجود نشتی در سیستم هیدرولیکی یا پنوماتیکی مطمئن شوید.
- وزنهها را از نظر تمیزی و عدم خوردگی بررسی کنید.
- مطمئن شوید که پیستون به نرمی حرکت میکند و بدون اصطکاک اضافی است.
بررسی سیال کاری:
- در مدلهای هیدرولیکی، روغن یا آب باید تمیز باشد و نباید ذرات معلق داشته باشد.
- در مدلهای پنوماتیکی، از خشک بودن و خلوص هوای فشرده مطمئن شوید تا از خوردگی جلوگیری شود.
اتصالات و فشارسنجها را بررسی کنید:
- تمام لولهها، شیرها و اتصالات را قبل از اعمال فشار چک کنید تا نشتی نداشته باشند.
- مطمئن شوید که دستگاه به درستی کالیبره شده است و فشارسنجهای متصل دارای دقت کافی هستند.
🔹 نکات ایمنی هنگام کار با دستگاه
استفاده از وسایل حفاظت فردی (PPE):
- عینک ایمنی برای جلوگیری از آسیبهای چشمی در صورت نشت یا پاشش سیال.
- دستکش مقاوم در برابر مواد شیمیایی و روغن برای جلوگیری از تماس مستقیم.
- کفش ایمنی در صورت سقوط وزنههای استاندارد روی پا.
قرارگیری صحیح وزنهها:
- وزنهها را بهآرامی و با دقت روی پیستون قرار دهید.
- از قرارگیری صحیح و متوازن وزنهها روی پیستون مطمئن شوید تا از واژگونی جلوگیری شود.
عدم اعمال فشار بیش از حد مجاز:
- هرگز از وزنههای غیراستاندارد یا خارج از محدوده طراحی دستگاه استفاده نکنید.
- مقدار فشار اعمالی نباید از حداکثر محدوده مشخصشده در دفترچه راهنما تجاوز کند.
حرکت پیستون را کنترل کنید:
- پیستون باید آزادانه و بدون لرزش بچرخد.
- در صورت مشاهده حرکت نامنظم یا گیرکردن پیستون، فوراً کار را متوقف کرده و دستگاه را بررسی کنید.
عدم لمس وزنهها در حین کار:
- زمانی که دستگاه تحت فشار است، به وزنهها دست نزنید، زیرا ممکن است باعث عدم تعادل و سقوط وزنهها شود.
🔹 نکات ایمنی در پایان کار
کاهش فشار بهآرامی:
- قبل از برداشتن وزنهها، ابتدا فشار را بهآرامی کاهش دهید.
- در سیستمهای هیدرولیکی، اجازه دهید سیال به مخزن بازگردد.
- در سیستمهای پنوماتیکی، از تخلیه کامل هوای فشرده مطمئن شوید.
تمیزکاری و نگهداری تجهیزات:
- پس از هر بار استفاده، وزنهها و سطح پیستون را تمیز کنید.
- در مدلهای هیدرولیکی، روغن اضافی را پاک کنید تا از نشتی جلوگیری شود.
- در مدلهای پنوماتیکی، مسیرهای هوای فشرده را بررسی کرده و در صورت وجود ذرات گرد و غبار، سیستم را تمیز کنید.
نگهداری و کالیبراسیون دورهای:
- دستگاه را در محیط خشک و تمیز نگهداری کنید.
- هر 6 تا 12 ماه یکبار دستگاه را کالیبره کنید تا دقت آن حفظ شود.
- در صورت مشاهده کاهش دقت یا تغییرات غیرعادی در عملکرد، دستگاه را برای تعمیر ارسال کنید.
🔹 هشدارهای مهم ایمنی
🚨 هرگز از دستگاهی که نشتی یا خرابی دارد، استفاده نکنید.
🚨 فشار بیش از حد مجاز ممکن است باعث ترکیدن اجزا و ایجاد خطرات جانی شود.
🚨 به هیچ عنوان از وزنههای غیراستاندارد استفاده نکنید، زیرا دقت اندازهگیری را مختل کرده و خطرساز است.
🚨 در محیطهای دارای گازهای قابل اشتعال، از مدلهای پنوماتیکی با هوای بیاثر (مانند نیتروژن) استفاده کنید.
نتیجهگیری: ایمنی در کار با ترازوی فشار
قبل از کار، تجهیزات را بررسی کنید (عدم نشتی، تمیزی وزنهها، وضعیت پیستون).
حین کار، از وسایل ایمنی استفاده کنید و وزنهها را بهآرامی روی پیستون قرار دهید.
پس از کار، فشار را کاهش داده، دستگاه را تمیز کنید و در جای مناسب نگهداری کنید.
بهصورت دورهای دستگاه را کالیبره کنید تا از دقت و ایمنی عملکرد آن اطمینان حاصل شود.
قسمتهای تشکیل دهنده ترازوی فشار (Dead Weight Tester)
ترازوی فشار از چندین بخش مکانیکی و هیدرولیکی/پنوماتیکی تشکیل شده که با همکاری یکدیگر، فشار دقیق و استانداردی را تولید و اندازهگیری میکنند. هر بخش وظیفه خاصی دارد و در دقت عملکرد دستگاه تأثیر مستقیم دارد.
🔹 پیستون و سیلندر (PistonCylinder Assembly)
مهمترین بخش ترازوی فشار که فشار را به نیروی مکانیکی تبدیل میکند.
- پیستون: یک قطعه فلزی با دقت بالا که درون سیلندر قرار میگیرد و هنگام اعمال نیرو میچرخد.
- سیلندر: محفظهای که پیستون در آن حرکت میکند و باید بسیار دقیق ساخته شده باشد تا کمترین اصطکاک ممکن را داشته باشد.
- جنس: معمولاً از فولاد ضدزنگ یا تنگستن با دقت ماشینکاری بسیار بالا برای حداقل سایش و افزایش دقت.
نکته: کیفیت ساخت پیستون و سیلندر تأثیر زیادی بر دقت دستگاه دارد.
🔹 وزنههای استاندارد (Calibrated Weights)
برای ایجاد فشار مشخص روی پیستون استفاده میشوند.
- از جنس فولاد ضدزنگ یا برنز با دقت بالا ساخته شدهاند.
- هر وزنه بر اساس فشار معین (مانند 10 بار، 50 بار، 100 بار و…) کالیبره شده است.
- مجموعهای از وزنهها برای ایجاد مقادیر مختلف فشار قابل استفاده است.
نکته: وزنهها باید تمیز و عاری از گرد و غبار یا خوردگی باشند تا دقت اندازهگیری حفظ شود.
🔹 پمپ تأمین فشار (Pressure Generation System)
سیستمی برای ایجاد فشار اولیه در دستگاه.
- در مدلهای هیدرولیکی: از یک پمپ روغن برای افزایش فشار استفاده میشود.
- در مدلهای پنوماتیکی: فشار با استفاده از هوای فشرده یا گاز نیتروژن تأمین میشود.
- دارای یک شیر تنظیم فشار برای کنترل مقدار دقیق فشار تولیدی.
نکته: در مدلهای پنوماتیکی، باید از هوای خشک و تمیز برای جلوگیری از آسیب به سیستم استفاده کرد.
🔹 محفظه یا مخزن سیال کاری (Fluid Reservoir)
در مدلهای هیدرولیکی، برای نگهداری روغن استفاده میشود.
- این مخزن باید کاملاً تمیز باشد تا از ورود آلودگی به سیستم جلوگیری کند.
- جنس آن معمولاً آلومینیوم یا استیل ضدزنگ است.
نکته: کیفیت و نوع سیال (روغن، آب، یا گاز) بر دقت عملکرد تأثیر زیادی دارد.
🔹 فشارسنج مرجع (Reference Pressure Gauge)
برای مقایسه و تنظیم فشار خروجی دستگاه استفاده میشود.
- این فشارسنج دیجیتال یا آنالوگ بوده و باید دقت بالایی داشته باشد.
- معمولاً با استانداردهای بینالمللی مانند ISO 17025 کالیبره میشود.
نکته: فشارسنج مرجع باید بهصورت دورهای کالیبره شود تا دقت آن حفظ شود.
🔹 پایه و بدنه اصلی (Base & Frame)
ساختاری که تمام اجزای دستگاه را در خود نگه میدارد.
- جنس معمولاً از فولاد مستحکم یا آلیاژ آلومینیوم برای مقاومت بالا و کاهش لرزش است.
- پایه باید صاف و پایدار باشد تا از عدم تعادل هنگام اعمال فشار جلوگیری شود.
نکته: بدنه باید ضدزنگ و مقاوم در برابر مواد شیمیایی باشد، بهویژه در محیطهای صنعتی.
🔹 شیرهای تنظیم و تخلیه (Valves & Controls)
برای تنظیم فشار و تخلیه سیال یا گاز از سیستم استفاده میشود.
- شیر تنظیم دقیق (Fine Adjustment Valve): برای کنترل دقیق فشار اعمالی.
- شیر تخلیه (Bleed Valve): برای آزادسازی فشار پس از آزمایش.
نکته: این شیرها باید بهآرامی و بهدرستی کار کنند تا از افزایش ناگهانی یا افت فشار جلوگیری شود.
نتیجهگیری: اجزای کلیدی ترازوی فشار
پیستون و سیلندر: بخش اصلی که نیروی وزن را به فشار تبدیل میکند.
وزنههای استاندارد: برای اعمال فشار دقیق و کالیبراسیون استفاده میشوند.
پمپ تأمین فشار: در مدلهای هیدرولیکی و پنوماتیکی برای ایجاد فشار اولیه.
مخزن سیال کاری: نگهدارنده روغن یا آب برای مدلهای هیدرولیکی.
فشارسنج مرجع: برای بررسی دقت فشار خروجی دستگاه.
بدنه و پایه: ساختار محکم برای نگه داشتن اجزا و جلوگیری از لرزش.
شیرهای تنظیم و تخلیه: برای کنترل و تنظیم دقیق فشار و آزادسازی آن.
شرکت های سازنده ترازوی فشار (Dead Weight Tester)
ترازوی فشار (Dead Weight Tester) یکی از ابزارهای دقیق برای کالیبراسیون فشارسنجها و تجهیزات اندازهگیری فشار است.ندین شرکت معتبر در سطح جهانی به تولید این دستگاهها میپردازند.در ادامه به معرفی برخی از این شرکتها میپردازیم:
WIKA/DH Budenberg
شرکت آلمانی WIKA با همکاری DH Budenberg، ترازوی فشار مدل CPB 3800 را تولید میکند که برای کالیبراسیون هیدرولیکی تا فشار 1200 بار مناسب است.citeturn0search3
Budenberg
شرکت انگلیسی Budenberg یکی از تولیدکنندگان برجسته ترازوی فشار است.دل 380D این شرکت برای کالیبراسیون مقیاسهای فشار در محدوده هیدرولیک تا 1200 بار طراحی شده است.citeturn0search8
Fluke Calibration
شرکت آمریکایی Fluke Calibration نیز در زمینه تولید تجهیزات کالیبراسیون فشار فعالیت دارد و ترازوی فشار با دقت بالا ارائه میدهد.
Ametek
شرکت Ametek با ارائه ترازوی فشار با دقت و کیفیت بالا، یکی از تولیدکنندگان معتبر در این حوزه محسوب میشود.
نکات مهم هنگام خرید ترازوی فشار (Dead Weight Tester)
خرید ترازوی فشار به عنوان یکی از دقیقترین تجهیزات کالیبراسیون فشار، نیاز به توجه به چندین فاکتور مهم دارد. انتخاب مناسب این دستگاه باعث افزایش دقت اندازهگیری، کاهش خطاها، و بهبود عملکرد تجهیزات تحت آزمایش میشود.
🔹 محدوده فشار (Pressure Range)
مطمئن شوید که محدوده فشار دستگاه متناسب با نیاز شماست.
- برخی مدلها محدوده پایین (تا 10 بار) دارند، در حالی که مدلهای صنعتی ممکن است تا 5000 بار یا بیشتر پشتیبانی کنند.
- هیدرولیکی: معمولاً برای فشارهای بالا (100 تا 5000 بار) استفاده میشود.
- پنوماتیکی: برای فشارهای پایینتر (1 تا 1000 بار) مناسب است.
نکته: همیشه ترازویی را انتخاب کنید که حداکثر فشار آن 2030٪ بیشتر از محدوده مورد نیاز شما باشد تا از افزایش بیش از حد فشار جلوگیری شود.
🔹 نوع سیستم (هیدرولیکی یا پنوماتیکی)
انتخاب بین سیستم هیدرولیکی و پنوماتیکی به نوع کاربرد بستگی دارد:
- مدلهای هیدرولیکی (با روغن یا آب) برای فشارهای بالا مناسب هستند و پایداری بیشتری دارند.
- مدلهای پنوماتیکی (با هوای فشرده یا نیتروژن) برای فشارهای پایین تا متوسط و محیطهای حساس (بدون آلودگی روغنی) بهترند.
نکته: اگر محیط کاری شما حساس به آلودگی روغنی است (مثل صنایع غذایی و دارویی)، مدل پنوماتیکی توصیه میشود.
🔹 دقت و کلاس اندازهگیری (Accuracy & Class)
دقت دستگاه باید متناسب با نیاز آزمایشگاهی یا صنعتی شما باشد:
- مدلهای آزمایشگاهی: دقت 0.005٪ تا 0.02٪ دارند و برای کالیبراسیون دقیق استفاده میشوند.
- مدلهای صنعتی: دقت 0.02٪ تا 0.05٪ دارند و برای تستهای عمومی مناسب هستند.
نکته: هر چه دقت بالاتر باشد، قیمت دستگاه نیز بیشتر خواهد بود. قبل از خرید، الزامات دقت موردنیاز خود را مشخص کنید.
🔹 جنس و کیفیت ساخت پیستون و وزنهها
پیستون و وزنههای استاندارد باید از مواد باکیفیت ساخته شده باشند تا سایش و خوردگی نداشته باشند.
- پیستون: معمولاً از فولاد ضدزنگ یا تنگستن با دقت بالا ساخته میشود.
- وزنهها: باید کالیبره شده و از فولاد ضدزنگ یا برنز باشند تا خطای اندازهگیری کاهش یابد.
نکته: وزنههای بیکیفیت یا غیر استاندارد باعث افت دقت در اندازهگیری فشار خواهند شد.
🔹 قابلیت کالیبراسیون و استانداردهای بینالمللی
دستگاه باید قابلیت کالیبراسیون دورهای را داشته باشد.
- دارای گواهینامههای معتبر (مانند ISO 17025) باشد.
- امکان تنظیم مجدد (Recalibration) و سرویسدهی آسان داشته باشد.
- برخی برندهای معتبر مانند Fluke، WIKA، Ametek و Budenberg گواهینامههای بینالمللی ارائه میدهند.
نکته: قبل از خرید، بررسی کنید که آیا شرکت سازنده خدمات کالیبراسیون و پشتیبانی ارائه میدهد یا خیر.
🔹 سازگاری با انواع سیالات (در مدلهای هیدرولیکی)
اگر مدل هیدرولیکی انتخاب میکنید، بررسی کنید که:
- آیا دستگاه با روغنهای خاص، آب یا سایر مایعات هیدرولیکی سازگار است؟
- برخی مدلها نیاز به روغنهای خاص و بدون ناخالصی دارند که ممکن است هزینه نگهداری را افزایش دهد.
نکته: اگر در محیطهایی کار میکنید که استفاده از روغن مجاز نیست، از مدلهای پنوماتیکی استفاده کنید.
🔹 وزن و قابلیت حمل (Portability)
اگر نیاز به جابجایی دستگاه دارید، به وزن و طراحی آن توجه کنید:
- برخی مدلها دارای کیف مخصوص حمل هستند.
- مدلهای بزرگتر و سنگینتر بیشتر برای آزمایشگاهها و کارگاههای ثابت مناسباند.
نکته: مدلهای سبکتر و قابلحمل برای کالیبراسیون در محیطهای صنعتی گزینه بهتری هستند.
🔹 برند و خدمات پس از فروش
برندهای معتبر، دقت و عمر مفید بالاتری دارند. برخی از بهترین برندها:
- WIKA (آلمان)
- Fluke Calibration (آمریکا)
- Budenberg (انگلستان)
- Ametek (آمریکا)
نکته: همیشه از تأمین قطعات یدکی، گارانتی و خدمات پس از فروش برند انتخابی خود مطمئن شوید.
🔹 قیمت و هزینههای جانبی
قیمت دستگاه باید متناسب با نیاز و بودجه شما باشد:
- مدلهای سادهتر و صنعتی: چند هزار دلار
- مدلهای آزمایشگاهی با دقت بالا: چند ده هزار دلار
نکته: هزینههای جانبی مانند کالیبراسیون دورهای، قطعات یدکی و نگهداری را نیز در نظر بگیرید.
استاندارد ساخت و کلاس بندی ترازوی فشار (Dead Weight Tester)
استاندارد ساخت و کلاسبندی ترازوی فشار (Dead Weight Tester)
ترازوی فشار به عنوان یک ابزار کالیبراسیون فشار دقیق، باید مطابق با استانداردهای بینالمللی طراحی و ساخته شود. این استانداردها، دقت، کلاس اندازهگیری، خطای مجاز و روشهای کالیبراسیون را مشخص میکنند.
🔹 استانداردهای بینالمللی ساخت و کالیبراسیون ترازوی فشار
🔸 ISO 17025 استاندارد جهانی برای آزمایشگاههای کالیبراسیون و کیفیت دقت اندازهگیری.
🔸 OIML R111 استاندارد تعیین کلاس دقت وزنههای کالیبراسیون در تجهیزات اندازهگیری.
🔸 DKDR 61 استاندارد آلمانی برای کالیبراسیون و دقت تجهیزات فشارسنجی.
🔸 EURAMET/cg3 استاندارد اروپایی برای کالیبراسیون تجهیزات فشار در آزمایشگاهها.
🔸 ASME B40.100 استاندارد آمریکایی برای تجهیزات اندازهگیری فشار.
نکته: تولیدکنندگان معتبر مانند WIKA، Fluke، Ametek و Budenberg تجهیزات خود را مطابق این استانداردها تولید میکنند.
🔹 کلاسبندی دقت ترازوی فشار
ترازوی فشار بر اساس دقت و تلورانس خطای اندازهگیری به کلاسهای مختلف تقسیم میشود. این کلاسها تعیین میکنند که حداکثر خطای مجاز دستگاه چقدر است.
کلاس دقت | حداکثر خطای مجاز (% از مقدار اندازهگیری شده) |
کلاس 0.005 | ±0.005% (دقت بسیار بالا، آزمایشگاهی) |
کلاس 0.01 | ±0.01% (مناسب کالیبراسیون فشار بالا) |
کلاس 0.02 | ±0.02% (مناسب تستهای صنعتی دقیق) |
کلاس 0.05 | ±0.05% (کالیبراسیون عمومی و صنعتی) |
نکته: هر چه عدد کلاس دقت کمتر باشد، دقت دستگاه بالاتر است. کلاس 0.005٪ و 0.01٪ برای آزمایشگاههای مرجع و کلاس 0.02٪ تا 0.05٪ برای مصارف صنعتی مناسب هستند.
🔹 کلاس وزنههای استاندارد ترازوی فشار
وزنههای استانداردی که روی پیستون و سیلندر ترازوی فشار قرار میگیرند، باید مطابق با استاندارد OIML R111 ساخته شوند. این وزنهها به کلاسهای زیر تقسیم میشوند:
کلاس وزنه | دقت مجاز در جرم (mg) |
کلاس E1 | ±0.5 mg (بسیار دقیق، آزمایشگاهی) |
کلاس E2 | ±1 mg (کالیبراسیون فشارهای دقیق) |
کلاس F1 | ±5 mg (صنعتی دقیق) |
کلاس F2 | ±25 mg (کالیبراسیون عمومی) |
نکته: اگر وزنههای ترازوی فشار دقیق نباشند، فشار تولیدشده نادرست خواهد بود. برای کاربردهای آزمایشگاهی و استانداردهای ملی، وزنههای کلاس E1 یا E2 توصیه میشوند.
🔹 حداقل و حداکثر خطای مجاز در ترازوی فشار
حداقل خطای مجاز: بستگی به کلاس دقت و استاندارد کالیبراسیون دارد. برای مثال، در کلاس 0.005٪، خطای مجاز کمتر از 0.005٪ مقدار اندازهگیری شده است.
حداکثر خطای مجاز: معمولاً در مدلهای صنعتی کلاس 0.05٪ یا بالاتر، خطای اندازهگیری حدود 0.05٪ تا 0.1٪ مقدار اندازهگیری شده است.
نکته: برای صنایع هوافضا، پتروشیمی و پزشکی، خطای کمتر از 0.01٪ (کلاس 0.005 یا 0.01) ضروری است.
🔹 تأثیر استانداردها بر عملکرد و کالیبراسیون ترازوی فشار
افزایش دقت اندازهگیری و کاهش خطاهای ناشی از محیط و خطای انسانی.
اطمینان از صحت نتایج کالیبراسیون و امکان پیگیری خطاها بر اساس استانداردهای جهانی.
سازگاری با الزامات صنعتی و آزمایشگاهی برای استفاده در بخشهای نفت و گاز، پزشکی، هوافضا و متالورژی.
نکته: هنگام خرید یا استفاده از ترازوی فشار، حتماً به استانداردها و کلاس دقت توجه کنید تا دستگاهی مناسب و مطمئن انتخاب کنید.
تعمیر و سرویس دوره ای ترازوی فشار (Dead Weight Tester)
تعمیر و سرویس دورهای ترازوی فشار (Dead Weight Tester)
ترازوی فشار یکی از دقیقترین ابزارهای کالیبراسیون فشار است که برای حفظ دقت و عملکرد صحیح، نیاز به سرویس و نگهداری منظم دارد. تعمیر و نگهداری دورهای این دستگاه باعث افزایش طول عمر، کاهش خطاها و جلوگیری از آسیبهای احتمالی میشود.
🔹 برنامه سرویس و نگهداری دورهای
بررسیهای دورهای باید بر اساس میزان استفاده و شرایط کاری انجام شود:
دوره زمانی | مواردی که باید بررسی شود |
روزانه / هفتگی | بررسی نشتی روغن یا هوا، تمیزی وزنهها و پیستون |
ماهانه | تمیز کردن کامل پیستون، سیلندر و وزنهها |
6 ماهه | بررسی کالیبراسیون اولیه، تعویض روغن (مدلهای هیدرولیکی) |
سالانه | کالیبراسیون کامل، بازرسی و سرویس کامل دستگاه |
🔹 بررسی و تنظیم دقت اندازهگیری
برای حفظ دقت دستگاه، موارد زیر را بهطور منظم چک کنید:
بررسی عدم وجود سایش در پیستون و سیلندر.
بررسی وزنههای استاندارد از نظر جرم و آلودگی.
استفاده از روغن مناسب در مدلهای هیدرولیکی.
بررسی عملکرد شیرهای کنترل فشار و نشتی اتصالات.
🔹 روغنکاری و تعویض روغن (مدلهای هیدرولیکی)
در ترازوی فشار هیدرولیکی، کیفیت و نوع روغن تأثیر زیادی بر عملکرد دارد.
روغن مخصوص بدون ناخالصی استفاده کنید.
در صورت تغییر رنگ یا افزایش ویسکوزیته، روغن تعویض شود.
هر 6 تا 12 ماه یکبار روغن را عوض کنید (بسته به میزان استفاده).
🔹 تمیزکاری و نگهداری از وزنهها و پیستون
برای جلوگیری از تأثیر آلودگی و ذرات گرد و غبار بر دقت دستگاه:
وزنهها را با پارچه نرم و بدون پرز تمیز کنید.
از قرار دادن وزنهها در محیطهای مرطوب و آلوده خودداری کنید.
در صورت مشاهده خط و خش روی پیستون، با کارشناس فنی مشورت کنید.
🔹 کالیبراسیون و تنظیمات مجدد
برای اطمینان از دقت اندازهگیری، سالیانه یکبار کالیبراسیون انجام دهید.
مقایسه نتایج با یک ترازوی فشار مرجع یا استاندارد.
در صورت نیاز، تنظیم مجدد توسط مراکز کالیبراسیون معتبر انجام شود.
🔹 شناسایی و رفع مشکلات رایج
اگر مشکل جدی باشد، بهتر است دستگاه را به مرکز تعمیرات معتبر ارسال کنید.
🔹 نکات ایمنی هنگام تعمیر و سرویس
دستگاه را قبل از سرویس از فشار تخلیه کنید.
از ابزارهای مناسب برای باز و بسته کردن قطعات استفاده کنید.
از تماس روغن هیدرولیکی با پوست و چشم جلوگیری کنید.
قطعات حساس مانند پیستون را با دقت و دستکش تمیز جابجا کنید.
سرویسهای روزانه، ماهانه و سالانه برای حفظ عملکرد دقیق ضروری هستند.
تمیز کردن پیستون و وزنهها، تعویض روغن و کالیبراسیون از مهمترین بخشهای نگهداری است.
در صورت مشاهده کاهش دقت، کالیبراسیون و تنظیمات مجدد انجام شود.
رعایت نکات ایمنی هنگام سرویس، از آسیب به دستگاه و کاربر جلوگیری میکند.
شرایط محیطی کار با ترازوی فشار (Dead Weight Tester)
برای دقت و صحت اندازهگیری در ترازوی فشار، باید شرایط محیطی استاندارد رعایت شود. عواملی مانند دمای محیط، رطوبت، لرزش و فشار اتمسفری میتوانند بر عملکرد دستگاه تأثیر بگذارند. رعایت این شرایط، از افزایش خطاها و کاهش طول عمر دستگاه جلوگیری میکند.
🔹 دمای مناسب کار با ترازوی فشار
محدوده دمایی ایدهآل: 18 تا 22 درجه سانتیگراد
افزایش یا کاهش دما میتواند باعث تغییر در چگالی روغن، انبساط پیستون و وزنهها شود.
تغییر دما بیشتر از ±2 درجه سانتیگراد در طول عملیات کالیبراسیون مجاز نیست.
در دمای بالاتر از 25 درجه، روغن هیدرولیکی ممکن است ویسکوزیته خود را از دست بدهد و دقت اندازهگیری کاهش یابد.
نکته: در محیطهای گرم یا سرد، دستگاه را در یک فضای کنترلشده نگه دارید تا از تغییرات دما جلوگیری شود.
🔹 رطوبت و شرایط جوی مناسب
محدوده رطوبت مناسب: 40٪ تا 60٪
رطوبت بالا باعث زنگزدگی پیستون، سیلندر و وزنهها میشود.
در محیطهای مرطوب، از خشککنندههای هوا (Dehumidifier) یا کابینهای کنترل رطوبت استفاده کنید.
وزنهها و قطعات حساس را پس از استفاده تمیز و در جای خشک نگهداری کنید.
نکته: در مناطق با رطوبت بالا، از ترازوی فشار ضد زنگ یا با پوشش مقاوم به خوردگی استفاده کنید.
🔹 فشار اتمسفری و ارتفاع از سطح دریا
فشار اتمسفری استاندارد: 95 تا 105 کیلوپاسکال
تغییرات فشار اتمسفری بر دقت قرائت فشار خروجی اثر میگذارد.
در ارتفاعات بالاتر از سطح دریا (مثلاً بالای 1500 متر)، باید اصلاحات فشار محیطی اعمال شود.
نکته: برخی مدلهای پیشرفته دارای سیستم جبران فشار اتمسفری هستند که دقت اندازهگیری را در شرایط مختلف تضمین میکند.
🔹 لرزش و ضربههای مکانیکی
دستگاه باید در محیطی با حداقل لرزش و تکان قرار گیرد.
لرزشهای شدید باعث حرکت نوسانی وزنهها و ایجاد خطا در اندازهگیری میشود.
در صورت نصب در محیط صنعتی با لرزش بالا، از پایههای ضد لرزش (AntiVibration Mounts) استفاده کنید.
وزنهها را آهسته و دقیق روی پیستون قرار دهید تا از ایجاد نیروی اضافی و اشتباه در قرائت فشار جلوگیری شود.
نکته: هر گونه ضربه یا افتادن وزنهها میتواند باعث تغییر جرم آنها و کاهش دقت دستگاه شود.
🔹 تمیزی و آلودگی محیطی
محیط کار باید تمیز و عاری از گرد و غبار باشد.
ذرات گرد و غبار روی پیستون و وزنهها دقت اندازهگیری را کاهش میدهند.
دستگاه را در محلی با سیستم تهویه مناسب قرار دهید تا از ورود آلایندهها جلوگیری شود.
در محیطهای آلوده صنعتی، از محفظههای محافظ یا پوششهای ضد گرد و غبار برای دستگاه استفاده کنید.
نکته: آلودگی روی پیستون یا وزنهها باعث افزایش اصطکاک و کاهش دقت کالیبراسیون میشود.
🔹 شرایط سطح نصب دستگاه
سطح میز یا پایه نصب باید کاملاً تراز و محکم باشد.
نصب ترازوی فشار روی سطوح ناهموار یا غیرمستحکم باعث خطای اندازهگیری میشود.
بهترین گزینه استفاده از میز ضد لرزش و سطح صاف است.
قبل از هر بار استفاده، ترازبودن دستگاه را بررسی کنید.
نکته: استفاده از پایههای تنظیم شونده به کاهش تأثیر ناهمواری کمک میکند.
🔹 نور و شرایط اپراتوری مناسب
نور کافی برای خواندن مقادیر فشار ضروری است.
استفاده از نور سفید یکنواخت و غیرمستقیم برای جلوگیری از انعکاس روی نمایشگر یا مقیاس دستگاه توصیه میشود.
اپراتور باید هنگام کار با دستگاه، از لباسهای بدون الکتریسیته ساکن استفاده کند تا اثر الکتریسیته ساکن بر روی وزنهها کاهش یابد.
نکته: وجود سایه یا انعکاس روی نشانگر فشار ممکن است باعث خطای دید و اشتباه در قرائت شود.
جمعبندی نهایی
دما: 18 تا 22 درجه سانتیگراد برای دقت حداکثری
رطوبت: 40٪ تا 60٪ برای جلوگیری از زنگزدگی
فشار اتمسفری: 95 تا 105 کیلوپاسکال (در ارتفاعات بالا نیاز به جبران فشار محیطی)
عدم لرزش و ضربه: استفاده از پایه ضد لرزش و قرارگیری روی سطح کاملاً صاف
تمیزی محیط: کاهش گرد و غبار برای افزایش دقت اندازهگیری
نور مناسب: نور سفید یکنواخت برای خواندن راحت اعداد
ترازوی فشار (Dead Weight Tester) در چه صنایعی مورد استفاده قرار می گیرد
ترازوی فشار یکی از دقیقترین ابزارهای کالیبراسیون فشار است که در صنایع مختلف برای اندازهگیری، تست و تنظیم فشار ابزارهای سنجش فشار به کار میرود. از آنجا که این دستگاه بر اساس اصل تعادل نیروی وزنه و فشار سیال کار میکند، در صنایعی که به دقت بالا و استانداردهای سختگیرانه نیاز دارند، استفاده میشود.
🔹 صنعت نفت، گاز و پتروشیمی
دلیل استفاده: فشارسنجها و ترانسمیترهای فشار در این صنعت باید بهطور منظم کالیبره شوند تا عملکرد تجهیزات حیاتی مانند پمپها، کمپرسورها و خطوط لوله انتقال دقیق باشد.
کالیبراسیون ترانسمیترهای فشار، گیجهای فشار و فشارسنجهای دیجیتال.
بررسی و تنظیم فشار در خطوط لوله انتقال نفت و گاز.
تست تجهیزات حفاری و فرآیندهای پالایشگاهی.
نکته: عدم دقت در اندازهگیری فشار در این صنعت میتواند منجر به نشتیهای خطرناک، انفجار و خسارتهای سنگین شود.
🔹 صنعت نیروگاهی (تولید برق و انرژی)
دلیل استفاده: تجهیزات نیروگاهی مانند دیگهای بخار، توربینها و سیستمهای هیدرولیکی نیاز به دقت بالا در کنترل و تنظیم فشار دارند.
کالیبراسیون فشارسنجهای سیستمهای بخار و توربینها.
بررسی فشار در سیستمهای خنککننده و ژنراتورها.
تست تجهیزات ایمنی مانند سوپاپهای اطمینان (Relief Valves).
نکته: کاهش دقت فشارسنجها در نیروگاهها میتواند باعث کاهش راندمان و خرابیهای ناگهانی در تجهیزات پرهزینه شود.
🔹 صنایع داروسازی و پزشکی
دلیل استفاده: در صنایع دارویی و پزشکی، کنترل دقیق فشار در فرآیندهای تولید و دستگاههای پزشکی ضروری است.
کالیبراسیون فشارسنجهای اتوکلاوها و دستگاههای استریلکننده.
تست و تنظیم فشار در سیستمهای تأمین گازهای پزشکی مانند اکسیژن و بیهوشی.
بررسی دقت فشارسنجها در تجهیزات پزشکی مانند دستگاههای دیالیز و ونتیلاتورها.
نکته: در این صنعت، هرگونه خطا در اندازهگیری فشار میتواند جان بیماران را به خطر بیندازد.
🔹 صنعت هوافضا و هوانوردی
دلیل استفاده: در صنایع هوافضا، فشار یکی از مهمترین پارامترهای کنترلی در سیستمهای هیدرولیکی، سوخترسانی و کابین هواپیما است.
کالیبراسیون فشارسنجهای موتورهای جت و سیستمهای هیدرولیکی هواپیما.
بررسی دقت فشار در سیستمهای فشار کابین و سیستمهای اکسیژن اضطراری.
تست تجهیزات اندازهگیری فشار در مراکز تست هواپیما و شبیهسازهای پرواز.
نکته: کوچکترین خطا در اندازهگیری فشار میتواند باعث از کار افتادن سیستمهای حساس در پرواز شود.
🔹 صنعت خودروسازی و تولید ماشینآلات سنگین
دلیل استفاده: در خودروها و ماشینآلات صنعتی، سیستمهای هیدرولیکی و پنوماتیکی نیاز به تنظیم دقیق فشار دارند.
کالیبراسیون سنسورهای فشار در سیستمهای ترمز و سوخت خودروها.
تست و بررسی فشار در سیستمهای هیدرولیک جرثقیلها، لیفتراکها و ماشینآلات سنگین.
بررسی عملکرد سیستمهای پنوماتیکی در خطوط تولید خودروسازی.
نکته: تنظیم نادرست فشار در سیستمهای ترمز یا هیدرولیک میتواند ایمنی رانندگان و اپراتورها را به خطر بیندازد.
🔹 صنایع تولید و توزیع گاز (CNG، LNG، هیدروژن و اکسیژن)
دلیل استفاده: در ایستگاههای توزیع گازهای صنعتی و سوختهای فشرده، فشار باید با دقت بالایی کنترل شود.
کالیبراسیون گیجهای فشار و مانومترهای ایستگاههای گاز CNG و LNG.
بررسی فشار در سیستمهای توزیع اکسیژن صنعتی و هیدروژن.
تست فشار در مخازن ذخیره و خطوط انتقال گاز تحت فشار.
نکته: هرگونه نشتی یا خطای فشار در این صنعت میتواند خطر انفجار و آسیبهای جانی ایجاد کند.
🔹 صنایع تولیدی و آزمایشگاههای کالیبراسیون
دلیل استفاده: در فرآیندهای تولید، اندازهگیری فشار یکی از مهمترین مراحل کنترل کیفیت است.
کالیبراسیون سنسورهای فشار مورد استفاده در خطوط تولید صنعتی.
تست تجهیزات اندازهگیری فشار در آزمایشگاههای تحقیقاتی و تست مواد.
بررسی عملکرد دستگاههای فشارسنج دیجیتال و آنالوگ.
نکته: عدم کالیبراسیون دورهای فشارسنجها باعث ایجاد خطای تولید و کاهش کیفیت محصولات میشود.
نفت، گاز و پتروشیمی: تست و کالیبراسیون فشارسنجهای صنعتی و خطوط انتقال.
نیروگاهی: بررسی فشار در توربینها، دیگهای بخار و ژنراتورها.
داروسازی و پزشکی: تنظیم فشار در دستگاههای استریل و گازهای پزشکی.
هوافضا و هوانوردی: بررسی فشار در سیستمهای کابین، هیدرولیک و موتورهای جت.
خودروسازی: تست سنسورهای فشار در ترمزها و سیستمهای پنوماتیکی.
توزیع گاز: کالیبراسیون تجهیزات در ایستگاههای گاز CNG و LNG.
تولید و آزمایشگاهها: تنظیم فشار در دستگاههای صنعتی و تست کیفیت.
با توجه به دقت بالای ترازوی فشار، این دستگاه یک ابزار حیاتی در صنایع حساس است و تضمینکننده ایمنی و کیفیت در فرآیندهای صنعتی میباشد.
