تست گیج فشار – (Pressure Gauge Test)
تست گیج فشار - (Pressure Gauge Test)
تست گیج فشار (Pressure Gauge Test) به فرآیندی گفته میشود که در آن دقت و عملکرد صحیح یک گیج فشار (دستگاه اندازهگیری فشار) ارزیابی میشود. این تست معمولاً در صنایع مختلف مانند نفت، گاز، پتروشیمی، آب و فاضلاب، و بسیاری دیگر از سیستمهای صنعتی انجام میشود تا اطمینان حاصل شود که گیج فشار قادر است فشار سیستم را به درستی اندازهگیری کند.
تاریخچه کاربرد تست گیج فشار - (Pressure Gauge Test)
. آغاز اندازهگیری فشار در مهندسی
اندازهگیری فشار از دیرباز یکی از نیازهای اساسی صنایع و علوم مهندسی بوده است. در قرون گذشته، قبل از توسعه تجهیزات مدرن، فشار عمدتاً با روشهای غیرمستقیم مانند ارتفاع ستون مایع (مانند فشارسنجهای جیوهای) اندازهگیری میشد.
۲. توسعه گیجهای فشار مکانیکی (قرن 17 و 18)
اولین روشهای رسمی برای اندازهگیری فشار در قرن 17 میلادی توسعه یافت. اوانجلیستا توریچلی (Evangelista Torricelli) در سال 1643 فشارسنج جیوهای را اختراع کرد که یکی از اولین ابزارهای دقیق برای اندازهگیری فشار بود. در قرن 18، مهندسان برای استفاده در موتورهای بخار، به دستگاههای دقیقتری نیاز داشتند. بدین ترتیب، گیجهای فشار مکانیکی مانند گیجهای لوله بوردون (Bourdon Tube) در اوایل قرن 19 میلادی توسط اوژن بوردون (Eugène Bourdon) توسعه یافتند.
۳. توسعه روشهای تست و کالیبراسیون (قرن 19)
با پیشرفت صنعت، نیاز به تست و کالیبراسیون گیجهای فشار برای افزایش دقت و قابلیت اطمینان این دستگاهها افزایش یافت. در اواخر قرن 19، دستگاههای تست وزن مرده (Dead Weight Tester) که توسط کارل بِنِدیکس (Carl Benedix) توسعه یافت، به عنوان یکی از دقیقترین روشهای تست فشار شناخته شدند.
۴. ورود به عصر الکترونیک و دیجیتال (قرن 20)
با پیشرفت الکترونیک و توسعه سنسورهای فشار در دهه 1950، گیجهای فشار دیجیتال وارد صنعت شدند. این دستگاهها دقت بالاتری داشتند و نیاز به کالیبراسیون منظم را بیشتر کردند. به همین دلیل، استانداردهای تست و کالیبراسیون مانند ISO 9001 و استانداردهای ASME و ANSI توسعه یافتند.
۵. روشهای پیشرفته تست در قرن 21
امروزه تست گیجهای فشار با استفاده از سامانههای خودکار، حسگرهای دقیق و نرمافزارهای هوشمند انجام میشود. تستهای فشار مدرن شامل تستهای دما، لرزش، ضربه، فشار بیش از حد و تستهای محیطی هستند که به صنایع مختلف کمک میکنند تا از دقت و ایمنی تجهیزات خود اطمینان حاصل کنند.
۶. آینده تست گیج فشار
با توسعه فناوریهای جدید مانند اینترنت اشیا (IoT) و هوش مصنوعی (AI)، انتظار میرود که تست و کالیبراسیون گیجهای فشار به سمت سیستمهای خودکار و پیشبینیکننده حرکت کند. این پیشرفتها دقت اندازهگیری فشار را افزایش داده و هزینههای نگهداری و تعمیرات را کاهش میدهد.
تاریخچه تست گیج فشار نشان میدهد که چگونه از ابزارهای ساده مکانیکی تا تجهیزات پیشرفته دیجیتال امروزی تکامل یافته است. این پیشرفتها به بهبود دقت، افزایش ایمنی و بهرهوری در صنایع مختلف کمک کردهاند و با توسعه فناوریهای نوین، آیندهای دقیقتر و هوشمندتر برای اندازهگیری فشار در پیش است.
انواع مختلف تست گیج فشار - (Pressure Gauge Test)
برای اطمینان از عملکرد صحیح و دقت گیجهای فشار، تستهای مختلفی انجام میشود. این تستها بسته به نوع گیج، محیط استفاده، و استانداردهای صنعتی متفاوت هستند. در ادامه، مهمترین انواع تستهای گیج فشار معرفی شدهاند:
۱. تست کالیبراسیون (Calibration Test)
هدف: بررسی دقت گیج فشار و تطبیق آن با یک دستگاه مرجع استاندارد.
روش:
- گیج فشار با یک استاندارد مرجع (مانند فشارسنج دیجیتال با دقت بالا یا دستگاه تست وزن مرده) مقایسه میشود.
- مقادیر قرائتشده ثبت شده و با مقدار واقعی مقایسه میشود.
- اگر اختلاف از مقدار مجاز بیشتر باشد، دستگاه تنظیم یا تعویض میشود.
کاربرد: صنایع حساس مانند نفت و گاز، داروسازی، هوافضا و تولید انرژی.

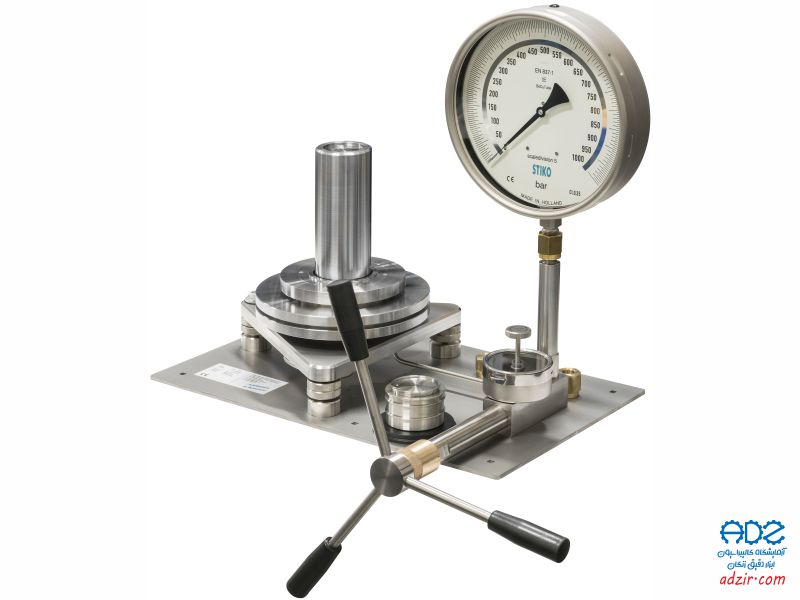

۲. تست وزن مرده (Dead Weight Tester)
هدف: ارائه یکی از دقیقترین روشهای کالیبراسیون گیجهای فشار.
روش:
- از وزنههای استاندارد برای ایجاد فشار دقیق استفاده میشود.
- وزنهها روی پیستون مخصوصی قرار گرفته و فشار تولید میکنند.
- مقدار فشار اندازهگیریشده توسط گیج با مقدار تئوری مقایسه میشود.
کاربرد: آزمایشگاههای تست و کالیبراسیون، صنایع حساس با نیاز به دقت بالا.
۳. تست فشار بیش از حد (Overpressure Test)
هدف: بررسی تحمل گیج فشار در شرایطی که فشار از محدوده نامی آن فراتر میرود.
روش:
- فشار بالاتر از حد مجاز روی گیج اعمال شده و واکنش آن بررسی میشود.
- هدف این است که مشخص شود آیا گیج پس از قرار گرفتن در معرض فشار زیاد، همچنان به درستی کار میکند یا دچار آسیب دائمی شده است.
کاربرد: صنایع نفت و گاز، پتروشیمی، نیروگاهها و تجهیزات ایمنی صنعتی.
۴. تست فشار ترکیدگی (Burst Test)
هدف: بررسی نقطه شکست گیج فشار در برابر حداکثر فشار قابل تحمل.
روش:
- فشار بهصورت تدریجی افزایش مییابد تا زمانی که گیج از کار بیفتد یا دچار شکست شود.
- این تست برای تعیین حد نهایی عملکرد گیج انجام میشود.
کاربرد: طراحی و بهینهسازی گیجهای صنعتی با الزامات ایمنی بالا.
۵. تست نشتی (Leak Test)
هدف: بررسی نشتی در گیج فشار یا سیستم متصل به آن.
روش:
- فشار مشخصی روی سیستم اعمال شده و مقدار افت فشار در یک بازه زمانی مشخص اندازهگیری میشود.
- در برخی موارد از حباب صابون یا حسگرهای نشتی گاز برای تشخیص نشتی استفاده میشود.
کاربرد: سیستمهای هیدرولیکی، پنوماتیکی و تجهیزات پزشکی.
۶. تست پایداری طولانیمدت (Long-Term Stability Test)
هدف: بررسی پایداری و دقت گیج فشار در طول زمان.
روش:
- گیج فشار در شرایط عملیاتی استاندارد برای مدت طولانی تحت نظارت قرار میگیرد.
- مقادیر اندازهگیریشده در فواصل مشخص ثبت و مقایسه میشوند.
کاربرد: صنایع خودروسازی، نیروگاهها، هوافضا و تجهیزات ایمنی.
۷. تست ارتعاش و شوک (Vibration & Shock Test)
هدف: بررسی عملکرد گیج فشار در شرایط محیطی سخت شامل لرزش و ضربه.
روش:
- گیج فشار تحت شرایط لرزش یا شوک مکانیکی قرار میگیرد.
- عملکرد آن قبل و بعد از تست بررسی میشود.
کاربرد: تجهیزات حملونقل، هوافضا، صنایع نظامی و نیروگاههای سیار.
۸. تست دمایی (Temperature Test)
هدف: بررسی تأثیر تغییرات دما بر عملکرد گیج فشار.
روش:
- گیج فشار در دماهای مختلف (گرم و سرد) تست میشود.
- بررسی میشود که آیا دقت اندازهگیری تحت تأثیر دما قرار میگیرد یا خیر.
کاربرد: صنایع نفت و گاز، هوافضا، خودروسازی و تولید مواد شیمیایی.
۹. تست سرعت پاسخ (Response Time Test)
هدف: بررسی سرعت واکنش گیج فشار به تغییرات ناگهانی فشار.
روش:
- تغییر ناگهانی فشار ایجاد میشود و زمان واکنش گیج برای نمایش مقدار صحیح اندازهگیری میشود.
کاربرد: سیستمهای دینامیکی مانند خودروها، هواپیماها و رآکتورهای صنعتی.
انواع تستهای گیج فشار به افزایش دقت، قابلیت اطمینان، ایمنی و عملکرد بهینه این دستگاهها در شرایط مختلف کمک میکنند. بسته به صنعت و شرایط عملیاتی، انتخاب نوع تست مناسب اهمیت زیادی دارد.
نحوه استفاده و کارکرد تست گیج فشار - (Pressure Gauge Test)
تست گیج فشار فرآیندی است که در آن دقت، عملکرد و ایمنی گیج فشار مورد بررسی قرار میگیرد. این تست معمولاً در آزمایشگاههای کالیبراسیون، سایتهای صنعتی و کارگاههای تعمیر و نگهداری انجام میشود.

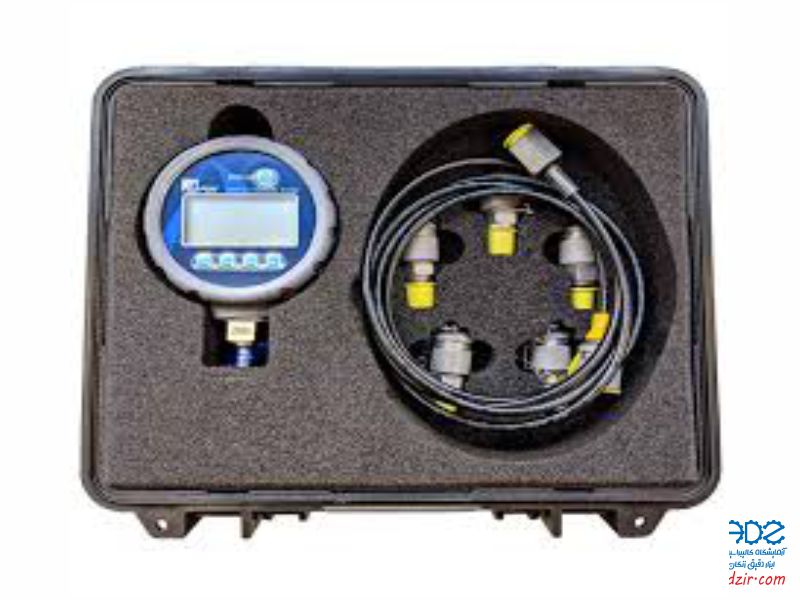

۱. ابزار و تجهیزات مورد نیاز
برای انجام تست گیج فشار، تجهیزات زیر مورد نیاز است:

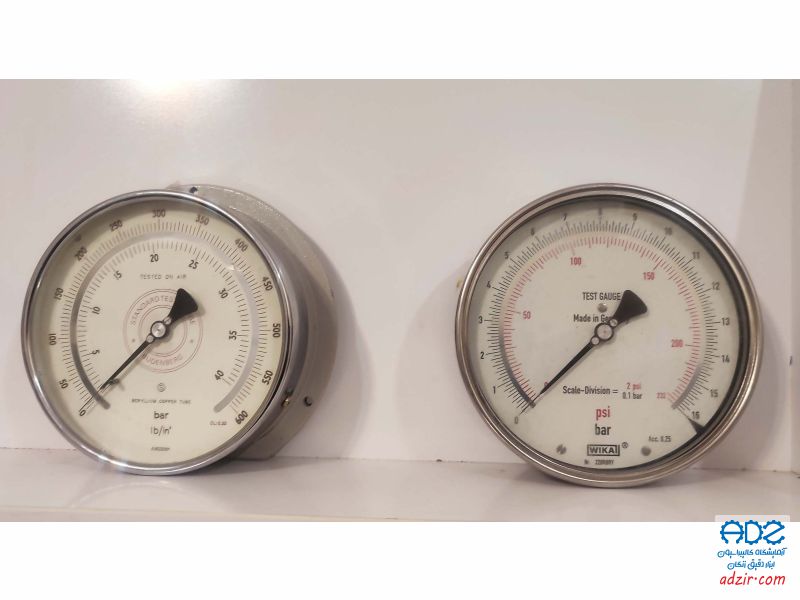

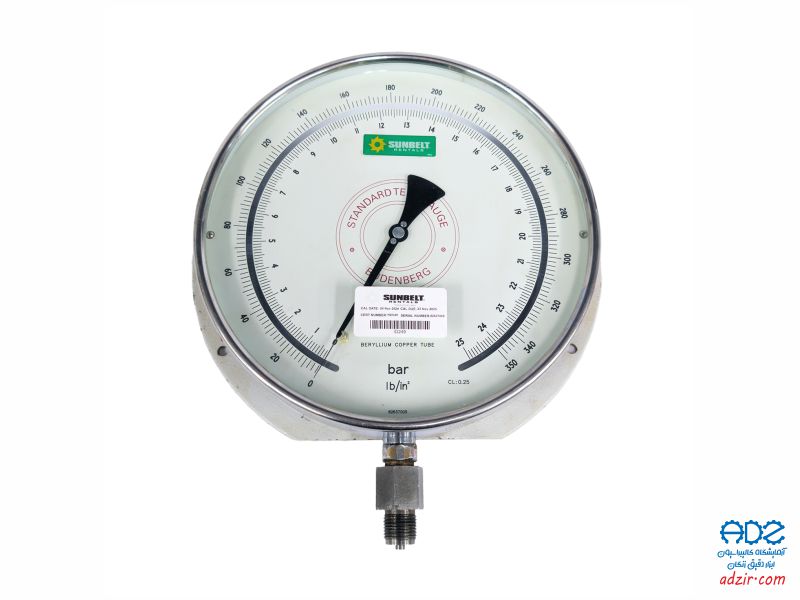

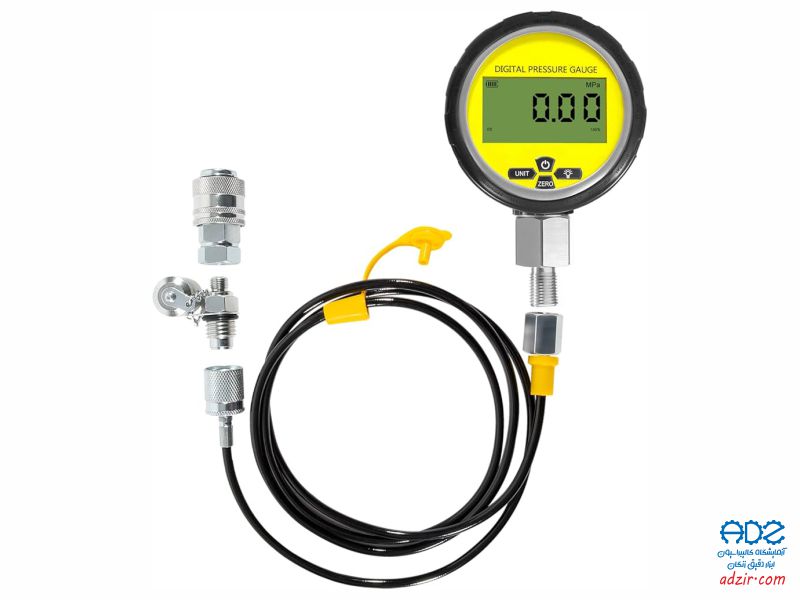

- گیج مرجع (Master Gauge): یک گیج فشار با دقت بالا برای مقایسه.
- تستر وزن مرده (Dead Weight Tester): برای کالیبراسیون دقیق گیج.

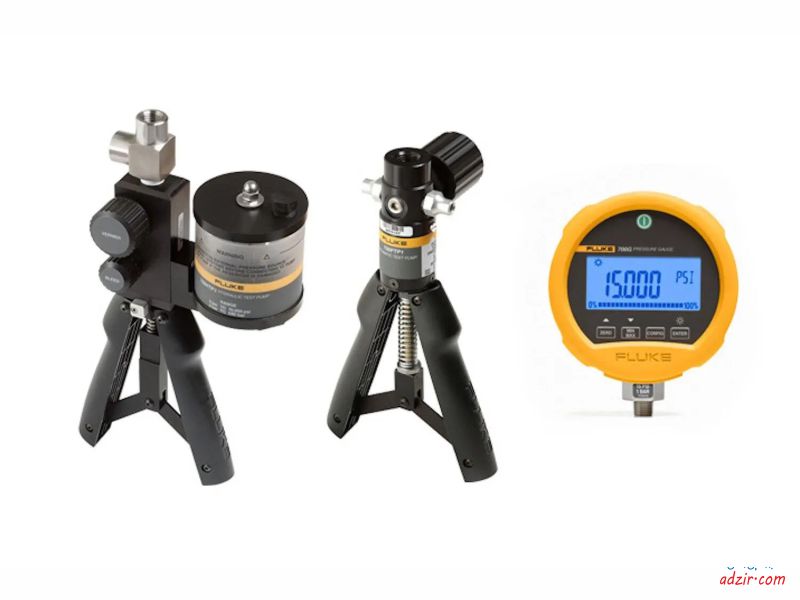

- پمپ فشار (Pressure Pump): برای ایجاد فشار در سیستم تست.
- منبع فشار (گاز یا مایع): مانند هوا، نیتروژن یا روغن هیدرولیک برای اعمال فشار.

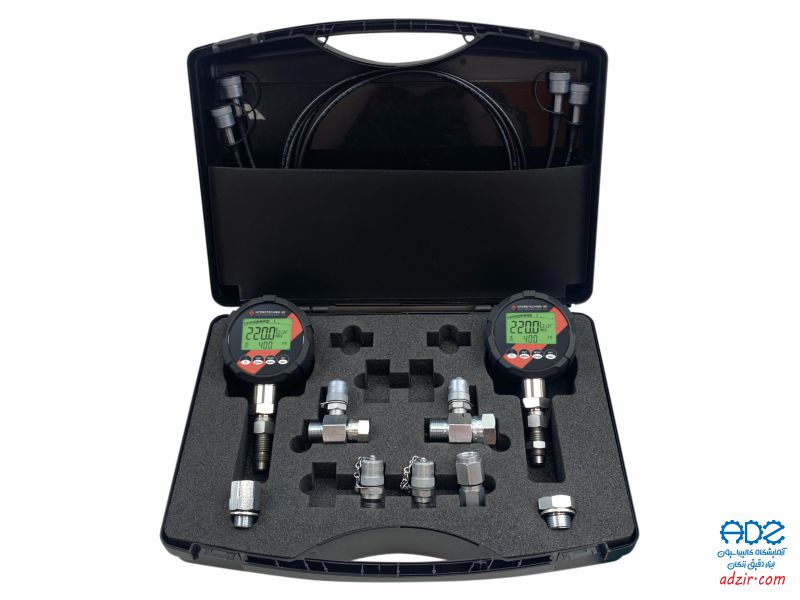

- اتصالات و شیلنگهای تست: برای اتصال گیج به سیستم تست.
- نرمافزار ثبت داده (در صورت تست دیجیتال): برای مانیتورینگ و ذخیره دادهها.
۲. مراحل انجام تست گیج فشار
مرحله ۱: آمادهسازی و بررسی اولیه
- بررسی ظاهری گیج: وجود ترک، زنگزدگی، یا آسیب فیزیکی بررسی شود.
- چک کردن محدوده فشار گیج: مطمئن شوید که گیج برای تست انتخابشده مناسب است.
- اطمینان از شرایط محیطی مناسب: دما، رطوبت و ارتعاشات محیط باید کنترل شوند.

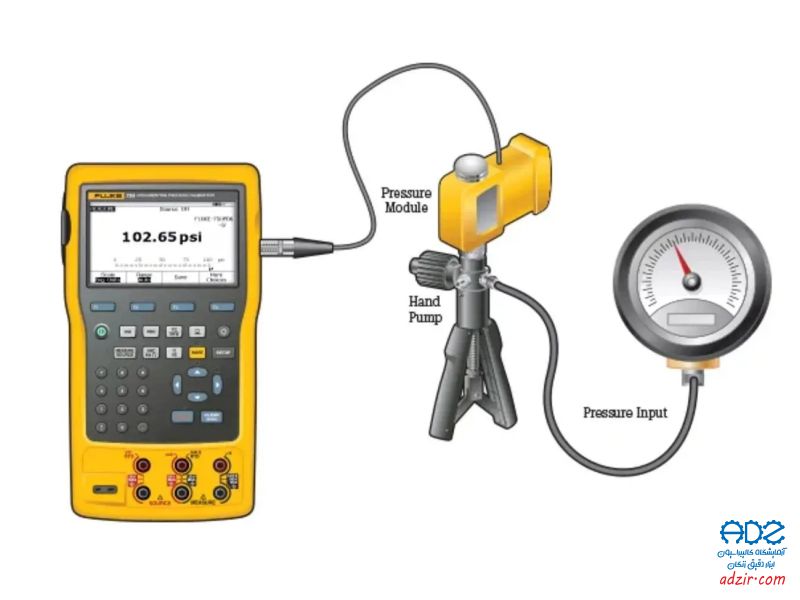

مرحله ۲: اتصال گیج فشار به سیستم تست
- اتصال گیج تستشونده به پمپ فشار: از اتصالات مناسب برای جلوگیری از نشتی استفاده شود.
- اتصال گیج مرجع (در صورت نیاز): برای مقایسه دادهها، یک گیج فشار دقیق در کنار گیج تستشونده نصب کنید.
- اطمینان از عدم وجود نشتی: با استفاده از آب صابون یا حسگرهای نشتی، سیستم تست بررسی شود.

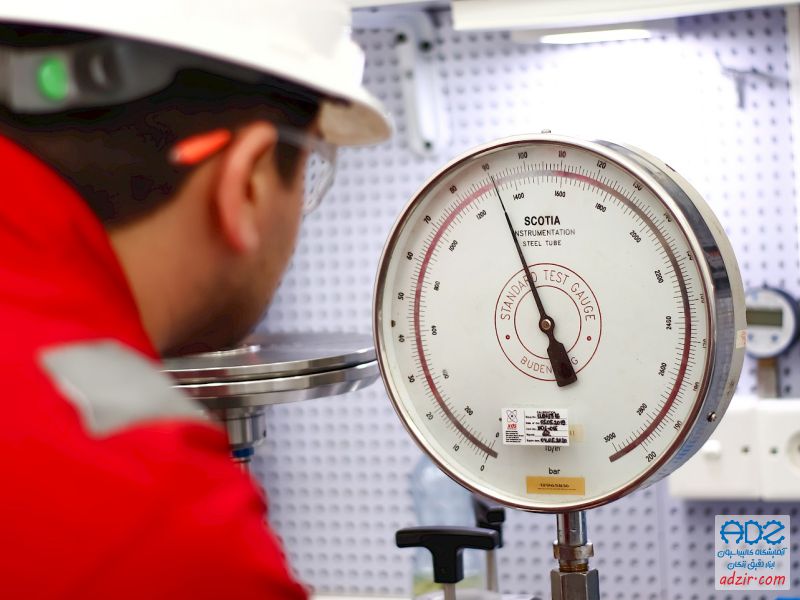

مرحله ۳: اعمال فشار و تست کالیبراسیون
- افزایش تدریجی فشار: با استفاده از پمپ فشار، مقدار فشار بهصورت مرحلهای افزایش داده شود (مثلاً از 0 تا 100 درصد محدوده گیج).
- مقایسه مقدار خواندهشده با مقدار واقعی: دادههای گیج تستشونده با گیج مرجع یا دستگاه کالیبراسیون مقایسه شود.
- ثبت دادهها در هر مرحله: مقدار خوانش شده در هر نقطه فشار یادداشت شود.
مرحله ۴: تست عملکرد و پایداری
- تست فشار بیش از حد: فشار به مقدار کمی بیشتر از محدوده کاری گیج اعمال شود تا تحمل آن بررسی گردد.
- تست نشت و افت فشار: پس از رسیدن به فشار مشخص، گیج برای مدت مشخصی بررسی شود تا میزان افت فشار مشخص شود.
- بررسی پاسخ گیج به کاهش فشار: فشار بهآرامی کاهش داده شود و دقت برگشت به مقدار اولیه بررسی شود.
مرحله ۵: آنالیز دادهها و تصمیمگیری
- مقایسه دادههای ثبتشده با استانداردهای مشخص (مانند ISO، ANSI یا ASME).
- اگر دقت در محدوده مجاز باشد، گیج تأیید میشود.
- در صورت انحراف بیش از حد، گیج تنظیم یا تعویض میشود.
- در صورت لزوم، گواهی کالیبراسیون برای گیج صادر میشود.
۳. نکات ایمنی در انجام تست گیج فشار
- همیشه از محدوده فشار مجاز گیج اطمینان حاصل کنید.
- از تجهیزات ایمن و ضد انفجار در صورت کار با گازهای خطرناک استفاده کنید.
- از لباسهای ایمنی مانند دستکش و عینک محافظ استفاده کنید.
- در محیطهای پرخطر، تست را تحت نظارت کارشناسان ایمنی انجام دهید.
تست گیج فشار یک فرآیند مهم در نگهداری و ایمنی تجهیزات صنعتی است. این تست شامل بررسی کالیبراسیون، عملکرد و پایداری گیج در شرایط مختلف میشود. با انجام تستهای دورهای، میتوان دقت اندازهگیری فشار را افزایش داده و از بروز مشکلات فنی و خطرات ناشی از اندازهگیری نادرست فشار جلوگیری کرد.
مقایسه انواع تست گیج فشار - (Pressure Gauge Test)
تستهای گیج فشار از نظر هدف، روش اجرا، دقت، کاربرد و مزایا و معایب با یکدیگر تفاوت دارند. در ادامه، مقایسهای از انواع تستها ارائه شده است:
- تست کالیبراسیون (Calibration Test)
- هدف: بررسی دقت گیج فشار
- روش: مقایسه قرائت گیج با یک دستگاه مرجع استاندارد
- دقت: بالا
- کاربرد: تمامی صنایع حساس مانند نفت و گاز، هوافضا و داروسازی
- مزایا: افزایش دقت اندازهگیری و اطمینان از عملکرد صحیح
- معایب: نیاز به تجهیزات مرجع دقیق
- تست وزن مرده (Dead Weight Tester)
- هدف: کالیبراسیون بسیار دقیق گیج فشار
- روش: اعمال فشار از طریق وزنههای استاندارد
- دقت: بسیار بالا (در حد آزمایشگاهی)
- کاربرد: آزمایشگاههای تست و کالیبراسیون
- مزایا: دقت بالاتر نسبت به سایر روشهای کالیبراسیون
- معایب: زمانبر بودن فرآیند و هزینه بالا
- تست فشار بیش از حد (Overpressure Test)
- هدف: بررسی عملکرد گیج تحت فشار بالاتر از حد مجاز
- روش: اعمال فشار بیشتر از محدوده کاری گیج و بررسی واکنش آن
- دقت: متوسط تا بالا
- کاربرد: صنایع نفت و گاز، پتروشیمی و نیروگاهها
- مزایا: بررسی مقاومت گیج در شرایط بحرانی
- معایب: احتمال آسیب به گیج در اثر فشار بیش از حد
- تست فشار ترکیدگی (Burst Test)
- هدف: تعیین نقطه شکست گیج فشار
- روش: اعمال فشار تدریجی تا لحظه خرابی یا ترکیدگی
- دقت: پایین (صرفاً تست تخریبی)
- کاربرد: طراحی و توسعه گیجهای صنعتی مقاوم
- مزایا: تعیین حد نهایی تحمل فشار
- معایب: گیج پس از انجام تست قابل استفاده نخواهد بود
- تست نشتی (Leak Test)
- هدف: بررسی نشتی در گیج فشار یا سیستم متصل به آن
- روش: اعمال فشار ثابت و بررسی کاهش آن در طول زمان
- دقت: متوسط
- کاربرد: سیستمهای هیدرولیک، پنوماتیک و تجهیزات پزشکی
- مزایا: افزایش ایمنی و عملکرد سیستم تحت فشار
- معایب: نیاز به تجهیزات تخصصی نشتییابی
- تست پایداری طولانیمدت (Long-Term Stability Test)
- هدف: بررسی عملکرد گیج فشار در طولانیمدت
- روش: اندازهگیری و مقایسه دادههای ثبتشده در بازههای زمانی مختلف
- دقت: بالا
- کاربرد: صنایع خودروسازی، نیروگاهی و هوافضا
- مزایا: تضمین دقت و عملکرد پایدار در طول زمان
- معایب: نیاز به تستهای طولانیمدت و بررسیهای مداوم
- تست ارتعاش و شوک (Vibration & Shock Test)
- هدف: بررسی مقاومت گیج فشار در برابر لرزش و ضربه
- روش: قرار دادن گیج تحت شرایط لرزش یا شوک مکانیکی و بررسی عملکرد آن
- دقت: متوسط
- کاربرد: صنایع نظامی، حملونقل و هوافضا
- مزایا: تضمین دوام و عملکرد در محیطهای پرلرزش
- معایب: هزینه بالا و نیاز به تجهیزات خاص
- تست دمایی (Temperature Test)
- هدف: بررسی تأثیر تغییرات دما بر عملکرد گیج فشار
- روش: قرار دادن گیج در شرایط دمایی مختلف و ثبت تغییرات خوانش
- دقت: متوسط تا بالا
- کاربرد: نفت و گاز، خودروسازی، صنایع شیمیایی
- مزایا: ارزیابی عملکرد گیج در شرایط دمایی سخت
- معایب: نیاز به تجهیزات تخصصی برای ایجاد دماهای بالا و پایین
- تست سرعت پاسخ (Response Time Test)
- هدف: بررسی سرعت واکنش گیج به تغییرات ناگهانی فشار
- روش: ایجاد تغییر ناگهانی در فشار و اندازهگیری زمان واکنش گیج
- دقت: متوسط
- کاربرد: سیستمهای دینامیکی مانند خودروها، هواپیماها و رآکتورها
- مزایا: اطمینان از عملکرد سریع گیج در شرایط متغیر
- معایب: نیاز به تجهیزات پیشرفته برای ثبت سریع دادهها
بررسی صحت عملکرد تست گیج فشار - (Pressure Gauge Test)
بررسی صحت عملکرد تست گیج فشار به معنی ارزیابی دقت، پایداری و قابلیت اطمینان آن در اندازهگیری فشار است. این بررسی شامل چندین مرحله از جمله کالیبراسیون، مقایسه با استانداردهای معتبر، تحلیل دادهها و بررسی شرایط محیطی است.
۱. عوامل مؤثر بر صحت عملکرد تست گیج فشار
برای اطمینان از دقت تست گیج فشار، باید چندین عامل کلیدی را در نظر گرفت:
الف) دقت گیج فشار
- دقت گیج باید بر اساس استانداردهای صنعتی مشخص شود (مانند ±0.25%، ±0.5% از کل مقیاس).
- معمولاً دقت گیجهای آزمایشگاهی بالاتر از گیجهای صنعتی است.
ب) تجهیزات مرجع و کالیبراسیون
- استفاده از گیج مرجع با دقت بالا (Master Gauge) برای مقایسه.
- استفاده از تستر وزن مرده (Dead Weight Tester) در صورت نیاز به دقت بسیار بالا.
- کالیبراسیون دورهای تجهیزات مطابق با استانداردهای ISO 17025، ANSI، ASME یا NIST.
ج) شرایط محیطی
- دما، رطوبت و ارتعاش محیط میتوانند بر عملکرد تست تأثیر بگذارند.
- برای اطمینان از صحت نتایج، تستها باید در شرایط کنترلشده آزمایشگاهی انجام شوند.
۲. روشهای بررسی صحت عملکرد تست گیج فشار
الف) مقایسه با گیج مرجع
- گیج فشار تحت آزمایش را به یک گیج مرجع دقیق متصل کنید.
- فشار را در نقاط مختلف (۰٪، ۲۵٪، ۵۰٪، ۷۵٪، ۱۰۰٪ از مقیاس) افزایش دهید.
- مقدار خواندهشده را با مقدار مرجع مقایسه کنید.
- در صورت وجود انحراف، گیج نیاز به تنظیم یا کالیبراسیون دارد.
ب) تست دقت و تکرارپذیری
- چندین بار فشار یکسانی را اعمال کنید و مقدار قرائتشده را ثبت کنید.
- اگر مقادیر متفاوت باشند، ممکن است گیج دچار عدم پایداری باشد.
ج) تست فشار بیش از حد (Overpressure Test)
- برای بررسی استحکام گیج، فشار را کمی بالاتر از محدوده عملیاتی آن ببرید.
- اگر پس از این تست، گیج همچنان مقدار صحیحی را نشان دهد، عملکرد آن معتبر است.
د) تست نشتی و افت فشار
- پس از اعمال فشار، بررسی کنید که مقدار فشار ثابت باقی بماند.
- کاهش ناگهانی فشار ممکن است نشاندهنده نشتی در گیج یا سیستم تست باشد.
هـ) تست دمایی و تأثیر شرایط محیطی
- گیج را در دماهای مختلف (مثلاً ۱۰°C، ۲۵°C، ۵۰°C) بررسی کنید.
- برخی گیجها در دماهای بالا یا پایین دقت خود را از دست میدهند.
۳. تحلیل دادهها و ارزیابی نتایج
- دادههای ثبتشده را با استانداردهای دقت مقایسه کنید.
- انحرافات باید در محدوده مجاز تعیینشده برای گیج قرار گیرند.
- اگر خطای قرائت از حد مجاز بیشتر باشد، گیج نیاز به تنظیم مجدد یا تعویض دارد.
۴. اقدامات اصلاحی در صورت مشاهده خطا
- اگر خطا در حد کم باشد، کالیبراسیون مجدد کافی است.
- در صورت خطای زیاد، ممکن است نیاز به تعویض قطعات داخلی یا کل گیج باشد.
- بررسی عوامل محیطی و اصلاح شرایط تست برای افزایش دقت.
بررسی صحت عملکرد تست گیج فشار از طریق کالیبراسیون دقیق، تست نشتی، ارزیابی پایداری و کنترل شرایط محیطی انجام میشود. این بررسی کمک میکند تا گیج فشار با حداکثر دقت و قابلیت اطمینان در صنایع مختلف مورد استفاده قرار گیرد.
حداکثر خطای مجاز تست گیج فشار - (Pressure Gauge Test)
حداکثر خطای مجاز تست گیج فشار بسته به استانداردهای بینالمللی، نوع گیج و دقت موردنیاز در کاربرد صنعتی متفاوت است. معمولاً میزان این خطا بهصورت درصدی از کل مقیاس (Full-Scale Accuracy) یا مقدار خواندهشده (Reading Accuracy) بیان میشود.
۱. استانداردهای رایج برای حداکثر خطای مجاز
چندین استاندارد بینالمللی میزان خطای مجاز را مشخص میکنند، از جمله:
- ASME B40.100 (استاندارد آمریکا برای گیجهای آنالوگ)
- EN 837 (استاندارد اروپایی برای گیجهای فشار)
- ISO 17025 (استاندارد کالیبراسیون آزمایشگاهی)
- ANSI/ASME PTC 19.3 (استاندارد تست و اندازهگیری فشار)
بر اساس این استانداردها، کلاس دقت گیج فشار مشخص شده و بر این اساس حداکثر خطای مجاز تعیین میشود.
۲. کلاسهای دقت و میزان خطای مجاز
الف) گیجهای آنالوگ (Analog Pressure Gauges)
این گیجها بر اساس استاندارد ASME B40.100 و EN 837 در کلاسهای زیر دستهبندی میشوند:
- کلاس 0.1: حداکثر خطای مجاز ±0.1% از کل مقیاس (برای کاربردهای آزمایشگاهی دقیق)
- کلاس 0.25: حداکثر خطای مجاز ±0.25% از کل مقیاس
- کلاس 0.5: حداکثر خطای مجاز ±0.5% از کل مقیاس (برای تستهای صنعتی حساس)
- کلاس 1.0: حداکثر خطای مجاز ±1.0% از کل مقیاس (کاربردهای عمومی صنعتی)
- کلاس 1.6: حداکثر خطای مجاز ±1.6% از کل مقیاس
- کلاس 2.5: حداکثر خطای مجاز ±2.5% از کل مقیاس (برای کاربردهای کمدقت)
- کلاس 4.0: حداکثر خطای مجاز ±4.0% از کل مقیاس (برای سیستمهای فشار پایین و کنترل تقریبی)
ب) گیجهای دیجیتال (Digital Pressure Gauges)
گیجهای دیجیتال معمولاً دقت بالاتری دارند و خطای آنها معمولاً بر اساس مقدار خواندهشده (Reading Accuracy) بیان میشود، مانند:
- دقت 0.05% از مقدار خواندهشده (برای کالیبراسیون دقیق)
- دقت 0.1% از مقدار خواندهشده (برای تستهای صنعتی حساس)
- دقت 0.25% از مقدار خواندهشده (برای استفادههای عمومی)
۳. مثالهایی از میزان خطای مجاز در کاربردهای مختلف
- گیجهای مورد استفاده در نیروگاهها، آزمایشگاههای مرجع و صنایع دقیق: خطای مجاز کمتر از ±0.25% از کل مقیاس
- گیجهای صنعتی برای نفت، گاز، پتروشیمی و خودروسازی: خطای مجاز حدود ±0.5% تا ±1.0% از کل مقیاس
- گیجهای عمومی برای پایش فشار در تأسیسات و سیستمهای تهویه: خطای مجاز حدود ±1.6% تا ±2.5% از کل مقیاس
- گیجهای با کاربردهای کمدقت مانند تجهیزات هیدرولیکی ساده: خطای مجاز ±2.5% تا ±4.0% از کل مقیاس
۴. چگونه خطای گیج فشار را کاهش دهیم؟
- استفاده از گیج با کلاس دقت مناسب برای کاربرد موردنظر
- کالیبراسیون منظم گیجها بر اساس استانداردهای ISO 17025
- کاهش تأثیر عوامل محیطی مانند دما، لرزش و رطوبت
- انتخاب گیجی که حداکثر مقدار فشار آن حداقل ۲ برابر فشار عملیاتی سیستم باشد
حداکثر خطای مجاز تست گیج فشار به کلاس دقت گیج، استاندارد مورد استفاده و کاربرد صنعتی بستگی دارد. بهطور کلی:
- برای دقت بالا: خطای مجاز کمتر از ±0.25% از کل مقیاس
- برای مصارف صنعتی عمومی: خطای مجاز بین ±0.5% تا ±1.6% از کل مقیاس
- برای کاربردهای کمدقت: خطای مجاز بین ±2.5% تا ±4.0% از کل مقیاس
انتخاب یک گیج مناسب و بررسی مداوم دقت آن، از اشتباهات اندازهگیری و مشکلات فنی در سیستمهای فشار جلوگیری میکند.
نکات ایمنی کار با تست گیج فشار - (Pressure Gauge Test)
کار با تست گیج فشار نیازمند رعایت نکات ایمنی است تا از بروز خطرات ناشی از فشار بالا، ترکیدگی، نشتی و آسیبهای مکانیکی جلوگیری شود. در ادامه، مهمترین نکات ایمنی در این زمینه بررسی شده است:
۱. بررسی تجهیزات قبل از استفاده
🔹 چک کردن سلامت گیج فشار
- اطمینان حاصل کنید که گیج ترک، آسیبدیدگی یا خوردگی ندارد.
- بررسی کنید که عقربه یا نمایشگر دیجیتال بهدرستی کار میکند.
- در گیجهای آنالوگ، مطمئن شوید که عقربه در حالت صفر قرار دارد.
🔹 کنترل تجهیزات جانبی
- شیرهای فشار، شلنگها و اتصالات نشتی نداشته باشند.
- برای تستهای فشار بالا، از شلنگهای مقاوم به فشار و مواد شیمیایی استفاده شود.
- اطمینان از وجود فیلترهای مناسب در مسیر هوای فشرده یا سیالات خورنده.
۲. رعایت دستورالعملهای نصب و اتصال
🔹 انتخاب محل مناسب برای نصب گیج
- گیج را در محلی نصب کنید که بهراحتی قابل مشاهده باشد.
- از نصب گیج در معرض حرارت بالا، لرزش شدید و ضربههای مکانیکی خودداری کنید.
🔹 اتصال صحیح به سیستم فشار
- از اتصالات استاندارد و مناسب برای نصب استفاده کنید.
- مطمئن شوید که گیج بهدرستی در مسیر جریان فشار و در موقعیت صحیح عمودی یا افقی قرار گرفته است.
۳. رعایت حداکثر فشار مجاز
🔹 عدم استفاده از گیج در فشار بیش از حد مجاز
- فشار اعمالشده نباید از حداکثر ظرفیت گیج بیشتر باشد.
- برای سیستمهای با نوسان فشار، از گیجهایی با محدوده فشاری ۲۵٪ بیشتر از حداکثر فشار سیستم استفاده کنید.
- در صورت نیاز به تست فشار بیش از حد، از سوپاپ اطمینان (Relief Valve) استفاده کنید.
۴. ایمنی در برابر خطرات انفجار و نشتی
🔹 جلوگیری از ترکیدگی و آسیب به گیج
- اگر گیج به فشار ناگهانی و شدید حساس است، از دمپر (Dampener) یا شیر کاهشدهنده ضربه استفاده کنید.
- در صورت مشاهده نشتی یا خرابی اتصالات، فوراً سیستم را قطع کنید.
- برای تستهای فشار بالا، از سپر محافظ (Safety Shield) برای جلوگیری از آسیب در صورت ترکیدن گیج استفاده شود.
🔹 محیط ایمن برای تست فشار
- در هنگام انجام تستهای فشار بالا، افراد غیرضروری در محل حضور نداشته باشند.
- از عینک ایمنی و دستکش مقاوم به فشار استفاده کنید.
- در آزمایشهای هیدرولیکی، از آب یا روغن مناسب بهجای هوا برای کاهش خطر انفجار ناگهانی استفاده کنید.
۵. اقدامات ایمنی هنگام تست و تنظیم گیج فشار
🔹 مراحل صحیح اجرای تست
- ابتدا فشار را بهآرامی افزایش دهید و از افزایش ناگهانی آن جلوگیری کنید.
- در هنگام تست، از ضربهزدن یا اعمال فشار دستی به گیج خودداری کنید.
- بعد از تست، فشار را بهآرامی کاهش داده و تخلیه کنید.
🔹 قطع فشار پس از پایان تست
- پس از پایان تست، شیر فشار را ببندید و اطمینان حاصل کنید که سیستم تحت فشار نیست.
- در صورت استفاده از سیالات خطرناک، مسیرها را تمیز و تخلیه کنید.
۶. تعمیر، نگهداری و کالیبراسیون منظم
🔹 برنامه کالیبراسیون دورهای
- گیجهای فشار باید طبق استانداردهای ISO 17025 و EN 837 در فواصل زمانی مشخص کالیبره شوند.
- برای محیطهای صنعتی حساس، کالیبراسیون هر ۶ ماه یکبار توصیه میشود.
🔹 تعویض بهموقع تجهیزات فرسوده
- اگر گیج دارای نشتی، ترک، یا خطای زیاد باشد، باید تعویض شود.
- عدم تعویض گیجهای آسیبدیده ممکن است منجر به خرابی سیستم و خطرات جانی شود.
۷. استفاده از تجهیزات حفاظتی و استانداردها
🔹 تجهیزات حفاظتی فردی (PPE)
- عینک ایمنی برای محافظت از چشم در برابر ترکیدگی ناگهانی.
- دستکش مقاوم به فشار و مواد شیمیایی.
- لباس کار استاندارد برای جلوگیری از آسیبهای احتمالی.
🔹 رعایت استانداردهای ایمنی بینالمللی
- استفاده از گیجهای دارای تأییدیه ASME، ANSI، ISO یا CE.
- نصب سوپاپهای اطمینان (Pressure Relief Valves) در سیستمهای فشار بالا.
قسمتهای تشکیل دهنده تست گیج فشار - (Pressure Gauge Test)
تست گیج فشار از چندین بخش اصلی و جانبی تشکیل شده است که هرکدام نقش مهمی در اندازهگیری دقیق فشار، ایمنی و عملکرد صحیح سیستم دارند. در اینجا، قسمتهای اصلی یک سیستم تست گیج فشار را بررسی میکنیم:
۱. گیج فشار (Pressure Gauge)
🔹 اصلیترین بخش تست فشار که مقدار فشار را نشان میدهد.
🔹 انواع آن شامل آنالوگ (عقربهای) و دیجیتال است.
🔹 دارای کلاسهای دقت مختلف مانند 0.1%، 0.5%، 1.0% از کل مقیاس.
انواع گیجهای فشار در تست فشار
گیج فشار عقربهای (Analog Pressure Gauge) → مناسب برای کاربردهای عمومی صنعتی

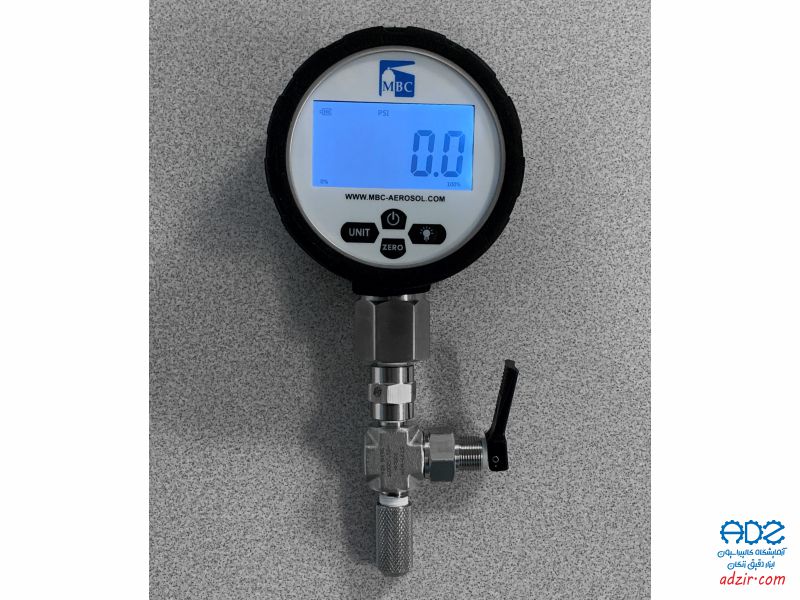

گیج فشار دیجیتال (Digital Pressure Gauge) → مناسب برای دقت بالا و کالیبراسیون
گیج مرجع (Master Gauge) → دقت بسیار بالا برای مقایسه و تنظیم سایر گیجها
۲. منبع فشار (Pressure Source)
🔹 برای تولید فشار موردنیاز در تست استفاده میشود.
🔹 بسته به نوع تست، منبع فشار میتواند دستی، برقی یا هیدرولیکی باشد.
انواع منابع فشار
پمپ دستی (Hand Pump) → برای فشارهای پایین تا متوسط (هیدرولیکی یا پنوماتیکی)
پمپ تست فشار (Pressure Test Pump) → برای تست فشارهای بالا (تا 1000 بار)
کمپرسور هوا (Air Compressor) → برای تستهای پنوماتیکی
سیلندر گاز فشار بالا → برای تستهای خاص با گازهای خاص مانند نیتروژن
۳. شلنگها و اتصالات (Hoses & Fittings)
🔹 برای اتصال گیج فشار به منبع فشار و سیستم مورد آزمایش استفاده میشوند.
🔹 باید تحمل فشار بالا، مقاومت در برابر خوردگی و انعطاف مناسب داشته باشند.
انواع اتصالات و شلنگها
شلنگهای هیدرولیکی فشار بالا → برای سیستمهای روغنی
شلنگهای پنوماتیکی سبک و انعطافپذیر → برای هوای فشرده و گازها
اتصالات رزوهای (Threaded Fittings) → برای اتصال محکم بین تجهیزات
اتصالات سریع (Quick Connectors) → برای نصب و جداکردن سریع
۴. شیرها و تنظیمکنندهها (Valves & Regulators)
🔹 برای کنترل فشار و جلوگیری از نوسانات ناگهانی استفاده میشوند.
🔹 دارای انواع مختلف برای قطع، تنظیم و تخلیه فشار هستند.
انواع شیرهای مورد استفاده در تست گیج فشار
شیر قطع و وصل (Shut-off Valve) → برای باز و بسته کردن جریان فشار
شیر کنترل دقیق (Fine Adjustment Valve) → برای تنظیم دقیق فشار
شیر اطمینان (Safety Relief Valve) → برای جلوگیری از افزایش بیش از حد فشار
شیر تخلیه (Bleed Valve) → برای کاهش فشار بعد از تست
۵. دستگاه کالیبراسیون و تست (Calibration & Test Equipment)
🔹 برای بررسی دقت گیج فشار و مقایسه با استانداردهای مرجع استفاده میشود.
🔹 شامل دستگاه تست وزنی (Dead Weight Tester) و گیجهای مرجع است.
انواع دستگاههای تست و کالیبراسیون
تستر وزن مرده (Dead Weight Tester) → دقت بالا برای مقایسه با استانداردهای فیزیکی
گیج مرجع دیجیتال (Digital Master Gauge) → برای تست سریع و دقیق
تستر دیجیتال فشار (Digital Pressure Calibrator) → برای تنظیم و مقایسه گیجها
۶. محفظه و صفحه نمایش (Housing & Display)
🔹 برای محافظت از گیج فشار و نمایش دقیق دادهها استفاده میشود.
🔹 در گیجهای دیجیتال، نمایشگر معمولاً LCD یا LED است.
ویژگیهای محفظه و نمایشگر گیج فشار
محفظه ضدضربه و ضدآب (Stainless Steel or ABS Casing)
نمایشگر آنالوگ با عقربه دقیق (Dial Display with Needle)
صفحه نمایش دیجیتال با دقت بالا (LCD / LED Display)
قابلیت نور پسزمینه برای خوانایی بهتر در محیطهای کمنور
۷. سیستمهای محافظتی و جانبی
🔹 برای افزایش ایمنی و جلوگیری از آسیب به گیج یا اپراتور استفاده میشوند.
سیستمهای محافظتی در تست گیج فشار
دمپر مکانیکی (Mechanical Dampener) → کاهش ارتعاشات و نوسانات فشار
سیستم جذب ضربه (Shock Absorber) → جلوگیری از آسیب در برابر شوکهای فشار
فیلترهای گرد و غبار (Dust Filters) → جلوگیری از ورود ذرات به سیستم فشار
قاب محافظ ایمنی (Safety Shield) → جلوگیری از آسیب در صورت ترکیدن گیج
شرکت های سازنده تست گیج فشار - (Pressure Gauge Test)
چندین شرکت معتبر در زمینه تولید و ساخت تست گیج فشار (Pressure Gauge Test) فعالیت دارند. این شرکتها معمولاً محصولات با کیفیت بالا و دقیق تولید میکنند که در آزمایشات صنعتی و علمی استفاده میشود. برخی از شرکتهای شناختهشده عبارتند از:
- WIKA Instrument, LP
یکی از بزرگترین تولیدکنندگان گیجهای فشار و ابزار اندازهگیری صنعتی است که محصولات متنوعی را در زمینههای مختلف ارائه میدهد. - Honeywell
این شرکت بینالمللی در زمینه تولید ابزارهای اندازهگیری و کنترل فشار فعالیت دارد و محصولاتش به دلیل دقت و قابلیت اطمینان بالا شناخته شدهاند. - Ashcroft
Ashcroft یکی از برندهای معروف در زمینه تولید گیجهای فشار، ترمومترها و ابزارهای اندازهگیری دقیق است. - Keller Pressure
یک شرکت سوئیسی است که تخصص در طراحی و تولید سنسورهای فشار دقیق و گیجهای فشار دارد. - Endress+Hauser
این شرکت بینالمللی نیز در زمینه سنجش فشار و دما فعالیت دارد و محصولات تست فشار برای کاربردهای صنعتی تولید میکند. - Emerson Electric (Rosemount)
Rosemount یکی از برندهای معتبر در زمینه تولید تجهیزات اندازهگیری فشار و دیگر ابزارهای دقیق است. - Omega Engineering
Omega یکی از تامینکنندگان تجهیزات آزمایشگاهی و صنعتی است که گیجهای فشار و سنسورهای دقیق تولید میکند.
این شرکتها معمولاً محصولات خود را با استانداردهای بینالمللی تولید میکنند و در صنایع مختلف از جمله نفت، گاز، انرژی، آب و فاضلاب، و مهندسی مکانیک کاربرد دارند.
نکات مهم هنگام خرید تست گیج فشار - (Pressure Gauge Test)
هنگام خرید تست گیج فشار (Pressure Gauge Test)، توجه به چندین عامل مهم میتواند به انتخاب مناسبترین گزینه کمک کند. در ادامه نکات کلیدی را بررسی میکنیم:
- محدوده فشار (Pressure Range)
- محدوده فشار گیج باید حداقل 1.5 تا 2 برابر فشار کاری سیستم باشد تا از خرابی زودرس و افزایش دقت اندازهگیری جلوگیری شود.
- دقت (Accuracy)
- دقت گیج فشار معمولاً بهصورت درصدی از محدوده کلی مشخص میشود. استانداردهای متداول:
- کلاس 0.25% یا 0.5% برای آزمایشگاهها
- کلاس 1% برای کاربردهای صنعتی دقیق
- کلاس 1.5% یا 2% برای کاربردهای عمومی
- برای کالیبراسیون و تستهای دقیق، بهتر است گیجهایی با دقت 0.25% یا بالاتر انتخاب کنید.
- نوع سیال و محیط کاری
- اگر با سیالات خورنده یا دماهای بالا کار میکنید، بدنه و اجزای داخلی گیج باید از فولاد ضدزنگ (Stainless Steel) یا مواد مقاوم انتخاب شود.
- برای محیطهای با لرزش یا ارتعاش، از گیجهای پرشده با گلیسیرین استفاده کنید.
- نوع اتصال (Connection Type)
- محل نصب و نوع اتصال به سیستم مهم است. انواع متداول:
- NPT (National Pipe Thread)
- BSP (British Standard Pipe)
- فلنجی (Flanged)
- همچنین به اندازه رزوه (¼”, ½”, ¾” و غیره) توجه کنید.
- واحد اندازهگیری (Measurement Units)
- برخی گیجها مقادیر را به واحدهای PSI، Bar، kPa، mmHg نمایش میدهند. بررسی کنید که واحد مناسب با نیازتان باشد.
- دیجیتال یا آنالوگ
- گیجهای دیجیتال دقت بالاتری دارند و معمولاً قابلیت ثبت داده دارند.
- گیجهای آنالوگ اقتصادیتر هستند و برای بسیاری از کاربردهای صنعتی کافیاند.
- استانداردهای کیفیت و ایمنی
- بررسی کنید که دستگاه دارای استانداردهای ISO 9001، CE، ANSI، ASME، یا NIST باشد، خصوصاً اگر برای کالیبراسیون یا کاربردهای حساس استفاده میشود.
- برند و تولیدکننده معتبر
- برندهای معروف مانند WIKA، Ashcroft، Fluke، Additel، و Honeywell معمولاً کیفیت بالاتری دارند.
- قیمت و خدمات پس از فروش
- تست گیجهای فشار در محدودههای قیمتی متنوعی عرضه میشوند. قیمت را بر اساس دقت، کیفیت ساخت، قابلیتها و برند مقایسه کنید.
- همچنین، بررسی کنید که آیا دستگاه شامل گارانتی، خدمات کالیبراسیون، و پشتیبانی فنی است.
استاندارد ساخت و کلاس بندی تست گیج فشار - (Pressure Gauge Test)
استانداردهای ساخت و کلاسبندی تست گیج فشار (Pressure Gauge Test)
گیجهای فشار بر اساس استانداردهای بینالمللی ساخته میشوند تا از دقت، ایمنی و عملکرد صحیح آنها در صنایع مختلف اطمینان حاصل شود. در ادامه به مهمترین استانداردها و کلاسبندیهای دقت گیجهای فشار میپردازیم.
۱. استانداردهای بینالمللی برای تست گیج فشار
🔹 ASME B40.100 (American Society of Mechanical Engineers)
- استانداردی که مشخصات و کلاس دقت گیجهای آنالوگ را تعیین میکند.
- یکی از رایجترین استانداردها برای فشارسنجهای مکانیکی در آمریکای شمالی و بسیاری از کشورهای دیگر.
🔹 EN 837 (European Norm)
- استاندارد اروپایی برای ساخت و کالیبراسیون گیجهای فشار.
- شامل سه بخش است:
- EN 837-1: گیجهای فشار آنالوگ با عنصر بوردون (Bourdon Tube).
- EN 837-2: روشهای تست و بررسی دقت.
- EN 837-3: گیجهای فشار دیافراگمی و کپسولی.
🔹 ISO 5171
- استاندارد بینالمللی برای گیجهای فشار مورد استفاده در صنایع جوشکاری و برش.
🔹 ANSI/NIST
- استانداردی که دقت گیجهای فشار و روشهای کالیبراسیون را مشخص میکند، عمدتاً در ایالات متحده استفاده میشود.
۲. کلاس دقت گیجهای فشار (Accuracy Classes)
کلاس دقت گیجهای فشار نشاندهنده خطای مجاز در قرائت فشار است و معمولاً بهصورت درصدی از محدوده اندازهگیری کل (Full Scale) بیان میشود. |
|
|
۳. نکات مهم هنگام انتخاب کلاس دقت
برای آزمایشگاههای کالیبراسیون و تحقیقات، گیجهای با کلاس 0.1% تا 0.25% مناسب هستند.
در صنایع نفت، گاز، پتروشیمی و نیروگاهی، گیجهای با دقت 0.5% یا 1.0% توصیه میشود.
برای مصارف عمومی و HVAC، گیجهای با دقت 1.6% تا 2.5% انتخاب خوبی هستند.
انتخاب تست گیج فشار مناسب به استانداردهای ساخت، کلاس دقت، و نیاز کاربردی بستگی دارد. استفاده از استانداردهای ASME، EN 837، و ISO 5171 به همراه انتخاب کلاس دقت مناسب میتواند دقت اندازهگیری را افزایش داده و عملکرد سیستم را بهبود ببخشد.
تعمیر و سرویس دوره ای تست گیج فشار - (Pressure Gauge Test)
برای حفظ دقت و عملکرد بهینه تست گیجهای فشار، سرویس و نگهداری دورهای ضروری است. در ادامه، مراحل نگهداری، تعمیر و تست مجدد این تجهیزات توضیح داده شده است.
۱. برنامه سرویس و نگهداری دورهای
بهتر است تست گیج فشار بهصورت دورهای بررسی و کالیبره شود. فواصل پیشنهادی برای سرویس:
- هر ۳ تا ۶ ماه: بررسی بصری و تست عملکرد (برای کاربردهای حساس).
- هر ۱۲ ماه: کالیبراسیون و تنظیم مجدد (طبق استانداردهای صنعتی).
- هر ۲ تا ۳ سال: بازسازی یا تعویض در صورت فرسودگی شدید.
۲. مراحل نگهداری و بررسی اولیه
بررسی ظاهری و نشتی
- بررسی وجود ترک، خوردگی، یا آسیب فیزیکی روی صفحه نمایش و بدنه.
- بررسی نشتی در محل اتصال رزوهها یا فلنج.
- بررسی پرشدگی گلیسیرین در گیجهای روغنی (در صورت کاهش یا حبابزدگی، نیاز به سرویس دارد).
تست دقت و مقایسه با استاندارد
- گیج را با یک مرجع استاندارد مقایسه کنید.
- استفاده از تست گیج مرجع با دقت 0.25% یا بالاتر برای مقایسه.
- در صورت اختلاف بیش از مقدار مجاز، نیاز به کالیبراسیون دارد.
بررسی عملکرد مکانیکی
- در گیجهای آنالوگ، بررسی کنید که عقربه بهصورت روان حرکت کند و در صفر باقی بماند (در صورت خاموش بودن سیستم).
- در گیجهای دیجیتال، بررسی خطاهای احتمالی در نمایشگر.
۳. روشهای تعمیر و سرویس
تعمیر مشکلات رایج:
مشکل | علت احتمالی | راهحل |
عقربه در صفر قرار نمیگیرد | ضربه یا خرابی فنر بوردون | بازسازی یا تعویض مکانیزم داخلی |
نشتی روغن از گیجهای گلیسیرینی | ترک یا شکاف در شیشه یا محفظه | تعویض روغن و درزگیری مجدد |
قرائت اشتباه فشار | عدم کالیبراسیون یا خرابی مکانیزم داخلی | کالیبراسیون مجدد یا تعویض گیج |
حرکت نامنظم عقربه | آلودگی یا گرفتگی در قطعات داخلی | تمیزکاری و روانسازی قطعات داخلی |
نحوه کالیبراسیون گیج فشار:
- اتصال به گیج مرجع با دقت بالاتر (0.1% یا 0.25%).
- اعمال فشار در چندین نقطه مرجع (0%, 25%, 50%, 75%, 100%) و ثبت مقادیر.
- مقایسه قرائتها با مقدار مرجع و تنظیم مجدد در صورت نیاز.
- در صورت اختلاف زیاد، تعویض گیج توصیه میشود.
۴. نکات مهم برای افزایش طول عمر تست گیج فشار
از محدوده فشار مجاز تجاوز نکنید. گیجهای فشار نباید بیش از 75% ظرفیت اسمی خود بهطور مداوم تحت فشار باشند.
از شوکهای فشاری ناگهانی جلوگیری کنید. استفاده از دمپر یا گیجهای پر شده با گلیسیرین توصیه میشود.
در محیطهای خورنده، از مواد مقاوم مانند فولاد ضدزنگ استفاده کنید.
گیجهای فشار را در برابر لرزش بیش از حد محافظت کنید.
با انجام سرویسهای دورهای، بررسیهای منظم، و کالیبراسیون، میتوان دقت و طول عمر تست گیج فشار را افزایش داد. در صورت خرابی یا اختلاف زیاد در قرائتها، تعمیر یا تعویض گیج ضروری است
شرایط محیطی کار با تست گیج فشار - (Pressure Gauge Test)
برای عملکرد صحیح و طولانیمدت تست گیج فشار، توجه به شرایط محیطی بسیار مهم است. عوامل محیطی میتوانند روی دقت، عمر مفید و ایمنی دستگاه تأثیر بگذارند. در ادامه، مهمترین شرایط محیطی و راهکارهای مناسب بررسی شده است.
۱. دما (Temperature)
- محدوده دمای کاری استاندارد: معمولاً بین -40°C تا +80°C بسته به نوع گیج.
- دمای بالا (>80°C): باعث خرابی اجزای داخلی، افزایش فشار خطا، و تغییر خاصیت روغن در گیجهای پرشده میشود.
- 🔹 راهکار: استفاده از گیجهای مقاوم در برابر دما یا سیفون (Cooling Siphon) برای کاهش حرارت.
- دمای پایین (<-40°C): ممکن است باعث کند شدن حرکت عقربه یا انجماد مواد داخلی شود.
- 🔹 راهکار: استفاده از گیجهای مخصوص هوای سرد (Low-Temperature Rated) یا گرمکنندههای صنعتی.
۲. رطوبت و تماس با آب (Humidity & Moisture)
- رطوبت بالا باعث خوردگی اجزای داخلی، خرابی سنسورها و کاهش دقت اندازهگیری میشود.
- در محیطهای مرطوب یا زیر آب، ممکن است نشتی ایجاد شود.
- 🔹 راهکار: استفاده از گیجهای ضد آب (IP65, IP67, IP68) و جنس استیل ضدزنگ (Stainless Steel 316).
۳. ارتعاش و ضربه (Vibration & Shock)
- لرزش و شوکهای مکانیکی باعث نوسان عقربه و خطای اندازهگیری میشود.
- 🔹 راهکارها:
- استفاده از گیجهای پرشده با گلیسیرین یا روغن سیلیکونی برای کاهش لرزش.
- نصب گیج روی پایههای ضدلرزش یا استفاده از دمپر (Snubber).
- 🔹 راهکارها:
۴. مواد خورنده و گازهای شیمیایی (Corrosive Media & Chemicals)
- برخی سیالات و گازها مانند اسیدها، آمونیاک، کلر، و هیدروژن سولفید (H2S) میتوانند باعث خوردگی قطعات داخلی شوند.
- 🔹 راهکارها:
- استفاده از گیجهای فولاد ضدزنگ 316L، Hastelloy یا Monel.
- استفاده از دیافراگم سیل (Diaphragm Seal) برای جلوگیری از تماس مستقیم سیال با گیج.
- 🔹 راهکارها:
۵. فشار بیش از حد و شوک فشاری (Overpressure & Pressure Spikes)
- افزایش ناگهانی فشار ممکن است به خرابی یا تغییر کالیبراسیون منجر شود.
- 🔹 راهکارها:
- استفاده از گیجهایی با رنج فشار 1.5 تا 2 برابر فشار عملیاتی.
- نصب محافظ شوک فشار (Pressure Snubber یا Overpressure Protector).
- 🔹 راهکارها:
۶. آلودگی و گرد و غبار (Dust & Dirt)
- در محیطهای صنعتی پر از گرد و غبار، عملکرد گیج ممکن است تحت تأثیر قرار بگیرد.
- 🔹 راهکار: استفاده از گیجهای ضد گرد و غبار (IP65 به بالا) و تمیزکاری دورهای.
شرایط محیطی مانند دما، رطوبت، ارتعاش، خوردگی و شوک فشار تأثیر زیادی روی عملکرد تست گیج فشار دارند. انتخاب مدل مناسب و اقدامات محافظتی میتواند دقت و عمر مفید دستگاه را افزایش دهد
تست گیج فشار - (Pressure Gauge Test) در چه صنایعی مورد استفاده قرار می گیرد
تست گیج فشار یکی از مهمترین ابزارهای اندازهگیری در صنایع مختلف است که برای کنترل فشار، ایمنی تجهیزات و اطمینان از عملکرد صحیح سیستمها استفاده میشود. در ادامه، مهمترین صنایعی که از این دستگاه بهره میبرند، معرفی شدهاند.
۱. صنعت نفت، گاز و پتروشیمی
- کنترل فشار در خطوط انتقال نفت و گاز
- نظارت بر فشار در مخازن ذخیرهسازی و پالایشگاهها
- بررسی عملکرد پمپها، کمپرسورها و توربینها
- اندازهگیری فشار در سیستمهای تزریق گاز و فرآوری نفت خام
🔹 نوع تست گیج مناسب:
گیجهای فشار فولاد ضدزنگ (Stainless Steel 316)
گیجهای ضد انفجار (Ex-proof) و مقاوم در برابر خوردگی
گیجهای دیجیتال با دقت 0.25% یا بالاتر
۲. صنعت نیروگاهی (برق و انرژی)
- نظارت بر فشار در بویلرها و توربینهای بخار
- کنترل فشار در سیستمهای خنککننده نیروگاهها
- تست گیج فشار برای ایمنی در سیستمهای هیدرولیکی و خطوط گاز نیروگاهی
🔹 نوع تست گیج مناسب:
گیجهای تحمل دما و فشار بالا
مدلهای پرشده با گلیسیرین برای کاهش لرزش
۳. صنایع داروسازی و غذایی
- کنترل فشار در خطوط تولید مواد غذایی و دارویی
- نظارت بر استریلیزاسیون با بخار و فرآیندهای پاستوریزاسیون
- بررسی فشار در سیستمهای انتقال و ذخیرهسازی مایعات دارویی
🔹 نوع تست گیج مناسب:
گیجهای ساختهشده از استیل 316L ضدزنگ
گیجهای با قابلیت دیافراگم سیل (Diaphragm Seal) برای جلوگیری از آلودگی
۴. صنایع خودروسازی و هیدرولیک
- تست فشار در سیستمهای ترمز هیدرولیکی و پنوماتیکی
- بررسی عملکرد پمپهای سوخت و مدارهای روغنکاری
- آزمایش سیلندرهای گازی و خطوط انتقال فشار بالا
🔹 نوع تست گیج مناسب:
گیجهای دیجیتال برای دقت بالا
گیجهای مقاوم در برابر ضربه و لرزش
۵. صنعت آب و فاضلاب
- بررسی فشار در خطوط انتقال آب و سیستمهای تصفیه
- تست فشار در پمپهای انتقال آب و بوستر پمپها
- کنترل عملکرد در مخازن تحت فشار و فیلترهای صنعتی
🔹 نوع تست گیج مناسب:
گیجهای ضد آب (IP65, IP67)
گیجهای مقاوم در برابر خوردگی برای تماس با آب و مواد شیمیایی
۶. هوافضا و صنایع دفاعی
- تست فشار در سیستمهای هیدرولیک هواپیماها و موشکها
- بررسی عملکرد کپسولهای اکسیژن و سوخت در فضاپیماها
- کنترل فشار در تجهیزات تست موتورهای جت و راکت
🔹 نوع تست گیج مناسب:
گیجهای با دقت بسیار بالا (0.1% یا 0.25%)
گیجهای مقاوم در برابر شوک و لرزش شدید
۷. صنعت پزشکی و بیمارستانی
- اندازهگیری فشار در سیلندرهای اکسیژن و بیهوشی
- کنترل فشار در دستگاههای دیالیز و ونتیلاتورها
- بررسی عملکرد تجهیزات آزمایشگاهی و استریلیزاسیون پزشکی
🔹 نوع تست گیج مناسب:
گیجهای دیجیتال با دقت بالا
مدلهای استریل و مقاوم در برابر مواد پزشکی
تست گیج فشار در صنایع مختلف از نفت و گاز گرفته تا پزشکی و هوافضا کاربرد دارد. انتخاب گیج مناسب با توجه به شرایط محیطی، دقت مورد نیاز و مقاومت در برابر عوامل خورنده یا ضربه اهمیت زیادی دارد.
