ترانسمیتر فشار – (Pressure Transmitter)
ترانسمیتر فشار - (Pressure Transmitter)
تاریخچه کاربرد ترانسمیتر فشار (Pressure Transmitter)
ترانسمیترهای فشار امروزی حاصل تکامل چندین قرن تحقیق و توسعه در زمینه اندازهگیری فشار هستند. در ادامه، نگاهی به تاریخچه و روند پیشرفت این فناوری خواهیم داشت:
آغاز اندازهگیری فشار (قرن ۱۷ و ۱۸)
بلز پاسکال (Blaise Pascal) ۱۶۴۷: مفهوم فشار و اصول اساسی آن را توضیح داد.
اوانجلستا توریچلی (Evangelista Torricelli) ۱۶۴۳: اختراع فشارسنج جیوهای (Barometer) برای اندازهگیری فشار هوا.
دنیس پاپن (Denis Papin) ۱۶۷۹: توسعه اولین دستگاهی که از فشار بخار استفاده میکرد.
قرن ۱۹ پیشرفت در اندازهگیری فشار
اختراع مانومتر (Manometer): ابزاری برای اندازهگیری فشار مایعات و گازها.
اختراع فشارسنج بوردون (Bourdon Tube) ۱۸۴۹: توسط “اوژن بوردون” که یکی از دقیقترین روشهای مکانیکی برای اندازهگیری فشار بود.
قرن ۲۰ پیدایش ترانسمیترهای الکترونیکی
۱۹۳۰۱۹۴۰: استفاده از سنسورهای مکانیکی در صنعت.
دهه ۱۹۵۰: ظهور ترانسمیترهای فشار الکتریکی با استفاده از استرین گیج (Strain Gauge).
دهه ۱۹۷۰: معرفی فناوریهای نیمههادی (Piezoelectric & Capacitive) که دقت اندازهگیری را افزایش داد.
دهه ۱۹۸۰: ظهور ترانسمیترهای دیجیتال و سیستمهای کنترلی مبتنی بر میکروکنترلر.
قرن ۲۱ ترانسمیترهای هوشمند و بیسیم
ترانسمیترهای فشار با پروتکلهای HART، PROFIBUS و Modbus.
ترانسمیترهای هوشمند (Smart Pressure Transmitters) با قابلیت تشخیص خودکار خطا و کالیبراسیون خودکار.
استفاده از فناوریهای بیسیم (Wireless) برای ارتباطات صنعتی و اینترنت اشیا (IoT).
ترانسمیترهای فشار از ابزارهای مکانیکی ساده در قرن ۱۹ به سنسورهای دقیق دیجیتال و بیسیم در قرن ۲۱ تبدیل شدهاند. این پیشرفتها باعث شده تا صنایع مختلف از جمله نفت و گاز، پتروشیمی، پزشکی و خودروسازی بتوانند با دقت و ایمنی بیشتری فرآیندهای خود را کنترل کنند.
انواع مختلف ترانسمیتر فشار (Pressure Transmitter)
ترانسمیترهای فشار بر اساس روش اندازهگیری و کاربرد به دستههای مختلفی تقسیم میشوند. در ادامه، انواع مهم آن را معرفی میکنیم:

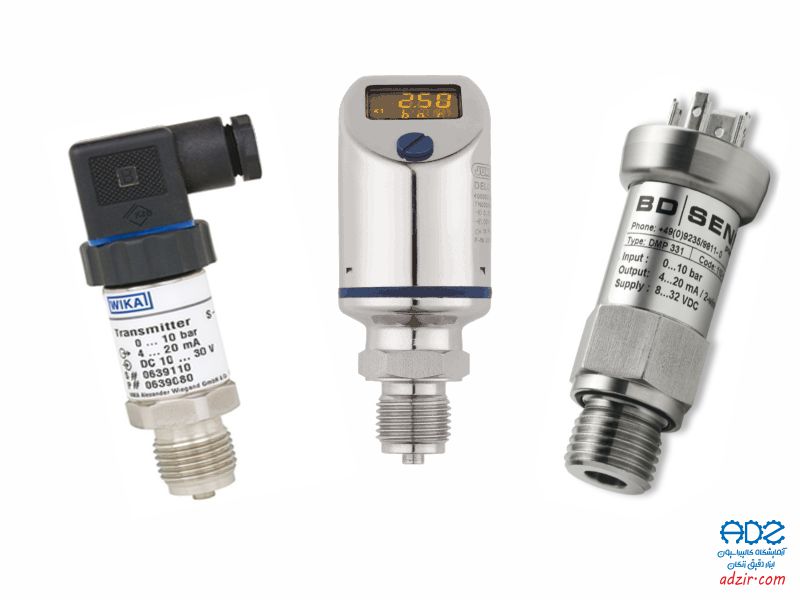

ترانسمیتر فشار گیج (Gauge Pressure Transmitter)
🔹 توضیح: فشار یک محیط را نسبت به فشار اتمسفر اندازهگیری میکند.
🔹 نماد: PSIG (Pound per Square Inch Gauge)
🔹 کاربرد: سیستمهای هیدرولیک، صنایع خودروسازی، تجهیزات پزشکی.
مثال: اندازهگیری فشار در کمپرسورهای هوا.
ترانسمیتر فشار مطلق (Absolute Pressure Transmitter)
🔹 توضیح: فشار را نسبت به فشار مطلق (خلأ کامل) اندازهگیری میکند.
🔹 نماد: PSIA (Pound per Square Inch Absolute)
🔹 کاربرد: هواشناسی، اندازهگیری ارتفاع، صنایع فضایی.
مثال: اندازهگیری فشار در کابین هواپیما.

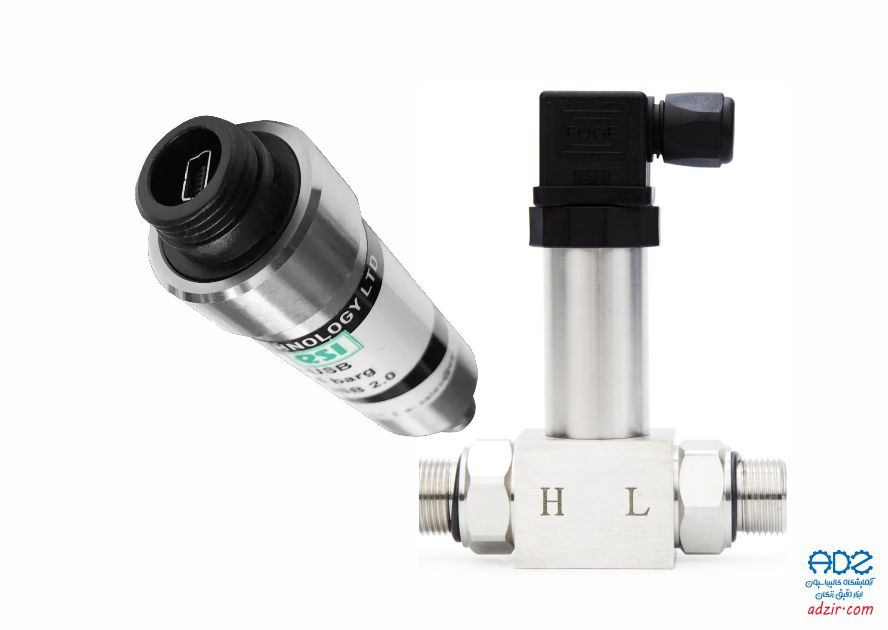

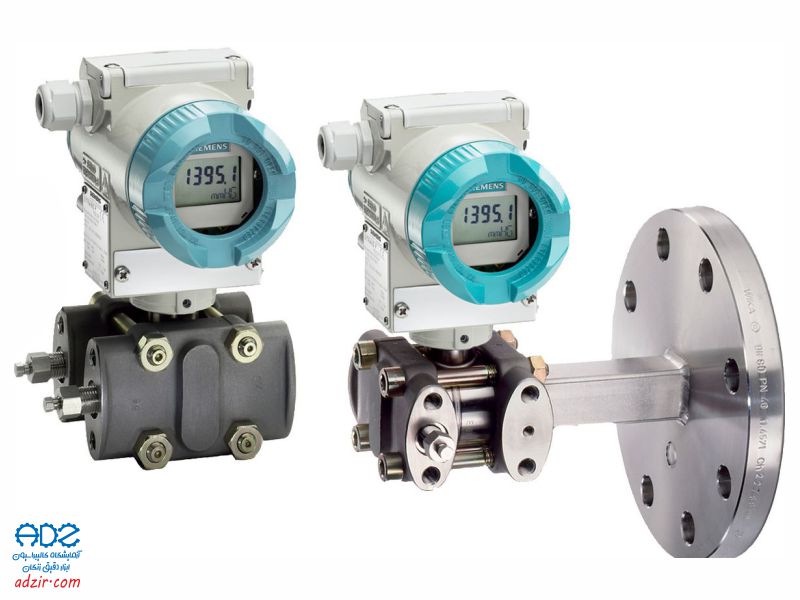

ترانسمیتر فشار تفاضلی (Differential Pressure Transmitter DP)
🔹 توضیح: اختلاف فشار بین دو نقطه را اندازهگیری میکند.
🔹 نماد: ΔP (Delta Pressure)
🔹 کاربرد: اندازهگیری سطح مایعات در مخازن، جریان سیالات در لولهها، سیستمهای فیلتراسیون.
مثال: اندازهگیری سطح مخازن بسته در صنایع پتروشیمی.
ترانسمیتر فشار مرکب (Compound Pressure Transmitter)
🔹 توضیح: قابلیت اندازهگیری فشار مثبت و منفی (خلأ) را دارد.
🔹 کاربرد: سیستمهای خلأ، تجهیزات آزمایشگاهی، فرآیندهای شیمیایی.
مثال: کنترل فشار در محفظههای تحت خلأ.

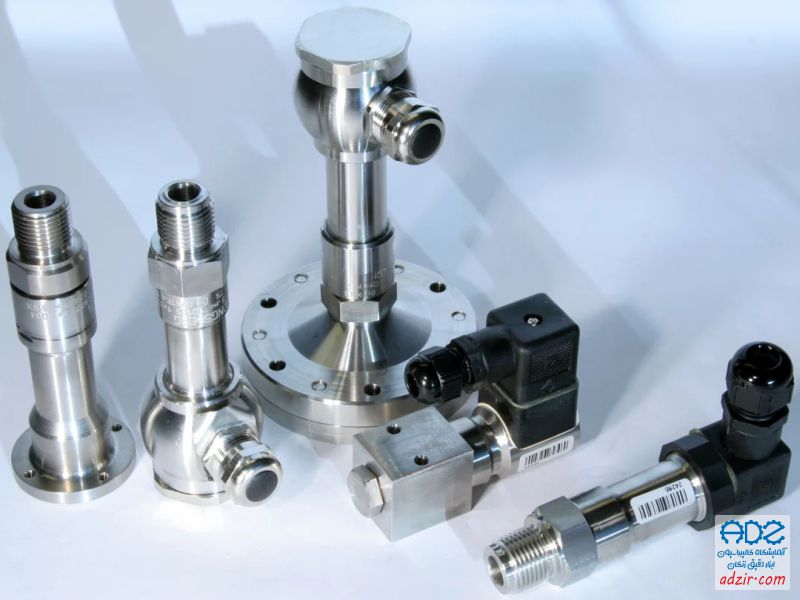

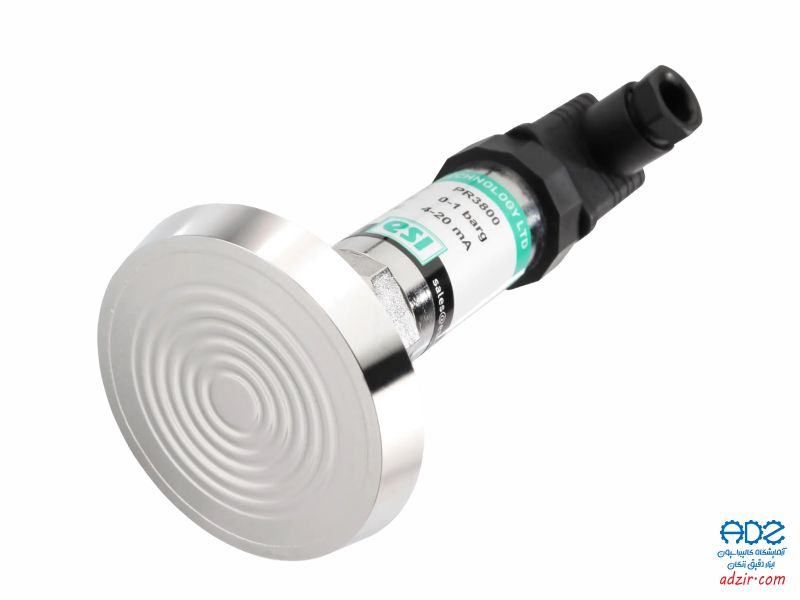

۵. ترانسمیتر فشار دیافراگمی (Diaphragm Sealed Pressure Transmitter)
🔹 توضیح: دارای دیافراگم جداکننده برای محافظت از سنسور در برابر سیالات خورنده و دماهای بالا است.
🔹 کاربرد: صنایع غذایی، داروسازی، پتروشیمی.
مثال: اندازهگیری فشار در خطوط انتقال مواد شیمیایی خورنده.
ترانسمیتر فشار هیدرواستاتیک (Hydrostatic Pressure Transmitter)
🔹 توضیح: فشار ناشی از وزن مایعات را اندازهگیری کرده و برای تعیین سطح مایعات در مخازن استفاده میشود.
🔹 کاربرد: اندازهگیری سطح آب در مخازن، سدها، تصفیهخانهها.
مثال: اندازهگیری سطح آب در چاههای عمیق.

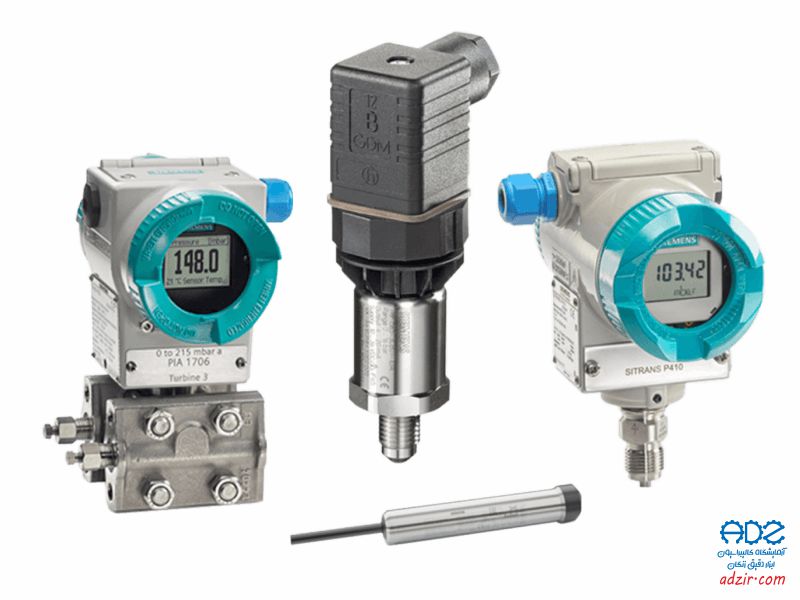

۷. ترانسمیتر فشار هوشمند (Smart Pressure Transmitter)
🔹 توضیح: دارای پردازشگر داخلی، ارتباط دیجیتال و قابلیت خودکالیبراسیون است.
🔹 پروتکلهای ارتباطی: HART، Profibus، Modbus.
🔹 کاربرد: سیستمهای کنترل صنعتی (DCS، PLC)، اینترنت اشیا (IoT).
مثال: کنترل فشار در پالایشگاههای نفت و گاز.
انتخاب نوع مناسب ترانسمیتر فشار بستگی به کاربرد و شرایط محیطی دارد. برای مثال، در صنایع غذایی و داروسازی از ترانسمیتر دیافراگمی، در فرآیندهای حساس از ترانسمیتر هوشمند و در اندازهگیری سطح مخازن از ترانسمیتر تفاضلی یا هیدرواستاتیک استفاده میشود.
نحوه استفاده و کارکرد ترانسمیتر فشار (Pressure Transmitter)
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت
نحوه استفاده و کارکرد ترانسمیتر فشار (Pressure Transmitter Working Principle & Usage)
ترانسمیتر فشار یکی از ابزارهای مهم در صنایع مختلف برای اندازهگیری فشار سیالات (مایعات و گازها) و ارسال سیگنال به سیستمهای کنترلی است. در ادامه، نحوه کارکرد و استفاده از آن را بررسی میکنیم.
نحوه کار ترانسمیتر فشار
ترانسمیتر فشار بهطور کلی به این صورت کار میکند:
دریافت فشار: سیال (مایع یا گاز) وارد سنسور فشار شده و روی دیافراگم یا استرین گیج نیرو وارد میکند.
۲. تبدیل به سیگنال الکتریکی: سنسور تغییرات فشار را به یک سیگنال الکتریکی تبدیل میکند. این سیگنال میتواند بر اساس یکی از فناوریهای زیر تولید شود:
- استرین گیج (Strain Gauge): تغییر شکل یک عنصر الکتریکی در اثر فشار.
- پیزوالکتریک (Piezoelectric): تولید ولتاژ در اثر فشار.
- خازنی (Capacitive): تغییر ظرفیت خازنی در اثر تغییر فشار.
پردازش سیگنال: مدار الکترونیکی سیگنال را تقویت کرده و به یک مقدار استاندارد (مانند 420mA یا 010V) تبدیل میکند.
ارسال به سیستم کنترل: سیگنال خروجی به PLC، DCS یا نمایشگرها ارسال شده و در فرآیندهای کنترلی مورد استفاده قرار میگیرد.
۲. نحوه نصب و استفاده از ترانسمیتر فشار
الف) مراحل نصب ترانسمیتر فشار
انتخاب موقعیت مناسب نصب:
- نزدیک به نقطه اندازهگیری
- دور از لرزشهای شدید و دماهای بسیار بالا
- رعایت جهت نصب مناسب برای دقت بیشتر
۲. اتصال به لوله یا مخزن:
- استفاده از کانکشنهای استاندارد (NPT، Flange، DIN)
- در صورت نیاز، نصب دیافراگم سیل برای محافظت در برابر سیالات خورنده
تنظیمات الکتریکی و کالیبراسیون:
- اتصال سیمهای ورودی و خروجی طبق دیاگرام دستگاه
- انجام کالیبراسیون اولیه با هارت (HART) یا روش دستی
- بررسی خروجی سیگنال (مثلاً باید 4mA در فشار صفر و 20mA در فشار حداکثری داشته باشیم)
راهاندازی و تست سیستم:
- ارسال داده به سیستم کنترل و بررسی صحت عملکرد
- تنظیم هشدارها برای مقادیر بحرانی فشار
ب) نحوه اتصال الکتریکی ترانسمیتر فشار
🔹 مدار دو سیمه (2Wire): رایجترین نوع، سیگنال 420mA را ارسال میکند و از همان دو سیم برای تأمین برق استفاده میکند.
🔹 مدار سه سیمه (3Wire): یک سیم اضافی برای تأمین تغذیه دارد.
🔹 مدار چهار سیمه (4Wire): معمولاً در خروجیهای ولتاژی مانند 010V استفاده میشود.
مثال سیمبندی یک ترانسمیتر فشار دو سیمه (420mA):
- قرمز → مثبت تغذیه (24V DC)
- سیاه → سیگنال خروجی (به PLC یا نمایشگر متصل میشود)
نکات مهم در استفاده از ترانسمیتر فشار
انتخاب محدوده فشار مناسب: باید محدوده عملکرد ترانسمیتر بیشتر از فشار عملیاتی باشد تا از خرابی جلوگیری شود.
کالیبراسیون دورهای: برای دقت بالا، توصیه میشود هر ۶ ماه یا سالانه کالیبراسیون انجام شود.
استفاده از فیلتر در محیطهای آلوده: اگر سیال دارای ذرات جامد است، از فیلتر برای جلوگیری از گرفتگی سنسور استفاده کنید.
محافظت در برابر شرایط محیطی: در محیطهای دارای رطوبت یا دمای بالا، از ترانسمیترهای دارای حفاظت IP بالا استفاده شود.
کاربردهای ترانسمیتر فشار در صنایع مختلف
🔹 نفت و گاز: اندازهگیری فشار خطوط لوله و مخازن ذخیره
🔹 پتروشیمی: کنترل فشار در برجهای تقطیر و راکتورها
🔹 تصفیه آب: مانیتورینگ فشار در پمپها و فیلترها
🔹 داروسازی و غذایی: کنترل فشار در سیستمهای تولید و پر کردن مایعات
🔹 خودروسازی: اندازهگیری فشار روغن و سوخت در خودروها
ترانسمیتر فشار ابزاری کلیدی برای کنترل فرآیندهای صنعتی است. با نصب صحیح، تنظیمات دقیق و کالیبراسیون دورهای، میتوان عملکرد بهینه و دقت بالای اندازهگیری را تضمین کرد.
چاپ و با استفاده از طراحان گرافیک است.
مقایسه انواع ترانسمیتر فشار (Pressure Transmitter)
ترانسمیترهای فشار بر اساس نوع اندازهگیری، دقت، کاربرد و ویژگیهای خاص با یکدیگر تفاوت دارند.
🔹 اگر نیاز به اندازهگیری فشار عمومی دارید: ترانسمیتر فشار گیج مناسبترین گزینه است.
🔹 اگر نیاز به دقت بالاتر و مستقل از شرایط محیطی دارید: ترانسمیتر فشار مطلق بهترین انتخاب است.
🔹 برای اندازهگیری اختلاف فشار (مانند سطح مخازن و جریان سیال): ترانسمیتر تفاضلی توصیه میشود.
🔹 برای سیالات خورنده و حساس: ترانسمیتر دیافراگمی بهترین گزینه است.
🔹 برای فرآیندهای دقیق و کنترلی: ترانسمیتر هوشمند گزینهای مدرن و کارآمد است.
بررسی صحت عملکرد ترانسمیتر فشار (Pressure Transmitter)
برای اطمینان از عملکرد صحیح ترانسمیتر فشار، بررسیهای دورهای و تستهای عیبیابی ضروری است. در ادامه، روشهای مختلف بررسی صحت عملکرد، عیبیابی و کالیبراسیون ترانسمیتر فشار توضیح داده شده است.
روشهای بررسی صحت عملکرد ترانسمیتر فشار
بررسی فیزیکی و نصب
🔹 بررسی کنید که ترانسمیتر به درستی در محل خود نصب شده باشد.
🔹 نشتی در محل اتصال به سیستم لولهکشی یا مخزن وجود نداشته باشد.
🔹 بررسی سلامت کابلها و اتصالات الکتریکی برای جلوگیری از قطعی یا نویز.
۲. بررسی سیگنال خروجی
🔹 خروجی استاندارد ترانسمیتر را بررسی کنید:
- در شرایط فشار صفر، خروجی باید ۴ میلیآمپر (۴۲۰mA) یا ۰ ولت (۰۱۰V) باشد.
- در شرایط فشار نامی، خروجی باید ۲۰ میلیآمپر یا ۱۰ ولت باشد.
🔹 اندازهگیری سیگنال خروجی با مولتیمتر و مقایسه با مقدار واقعی فشار.
استفاده از دستگاه شبیهساز فشار (Pressure Calibrator)
🔹 اعمال فشار مشخص و مقایسه مقدار خروجی با مقدار واقعی.
🔹 بررسی خطای اندازهگیری و نیاز به کالیبراسیون.
تست نرمافزاری و ارتباطی
🔹 در صورت استفاده از ترانسمیتر هوشمند، بررسی تنظیمات با نرمافزار HART Communicator یا سیستم PLC/DCS.
🔹 مشاهده دادههای دریافتی و اطمینان از عملکرد صحیح ارتباط دیجیتال (مثلاً Modbus یا Profibus).
۲. روشهای عیبیابی ترانسمیتر فشار
مشکل | علت احتمالی | راهحل |
عدم خروجی یا سیگنال صفر | قطعی برق، کابل آسیبدیده، خرابی مدار داخلی | بررسی تغذیه، تست اتصالات، تعویض ترانسمیتر |
خروجی غیرمنطقی (خیلی بالا یا خیلی پایین) | کالیبراسیون نادرست، خرابی سنسور، نویز الکتریکی | کالیبراسیون مجدد، بررسی نویز، تست سنسور |
سیگنال نوسانی یا ناپایدار | وجود لرزش، نویز در کابلها، مشکل در تغذیه | نصب پایدارتر، استفاده از شیلدینگ در کابل، بررسی منبع تغذیه |
تاخیر در پاسخدهی | گرفتگی دیافراگم، خرابی سنسور | تمیز کردن دیافراگم، تست عملکرد سنسور |
اختلاف بین نمایشگر و مقدار واقعی فشار | عدم تطابق مقیاس، خطای کالیبراسیون | بررسی تنظیمات و کالیبراسیون مجدد |
روش کالیبراسیون ترانسمیتر فشار
کالیبراسیون دورهای برای دقت بالای اندازهگیری ضروری است. مراحل انجام کالیبراسیون:
ابزار مورد نیاز:
- مولتیمتر دیجیتال برای اندازهگیری سیگنال خروجی
- پمپ فشار دستی یا کالیبراتور فشار دقیق
- HART Communicator برای تنظیمات ترانسمیتر هوشمند
۲. مراحل کالیبراسیون:
قطع ارتباط ترانسمیتر از سیستم اصلی و ایمنسازی محل تست.
اعمال فشار صفر (محیطی یا خلأ بسته به نوع دستگاه).
بررسی خروجی اولیه: باید ۴mA (در مدل ۴۲۰mA) یا ۰V (در مدل ۰۱۰V) باشد.
اعمال فشار در نقاط مشخص (۲۵٪، ۵۰٪، ۷۵٪، ۱۰۰٪) و ثبت خروجی در هر مرحله.
تنظیم نقاط مرجع با HART Communicator یا پیچ تنظیم دستی در مدلهای سادهتر.
تکرار فرآیند برای تأیید صحت تنظیمات و ثبت دادهها.
حداکثر خطای مجاز ترانسمیتر فشار (Pressure Transmitter)
مقدار حداکثر خطای مجاز در ترانسمیترهای فشار به عوامل مختلفی مانند دقت دستگاه، استانداردهای صنعتی، نوع اندازهگیری و نیازهای کاربردی بستگی دارد. در ادامه، مفاهیم مرتبط با خطای مجاز بررسی شده است.
تعریف خطای مجاز در ترانسمیتر فشار
خطای مجاز (Maximum Allowable Error) مقدار بیشینهای از اختلاف بین مقدار واقعی فشار و مقدار اندازهگیریشده توسط ترانسمیتر است.
۲. استانداردهای دقت و خطای مجاز
در ترانسمیترهای فشار، دقت و خطای مجاز معمولاً بر اساس استانداردهای صنعتی تعیین میشود. برخی از مهمترین استانداردها:
استاندارد | سطح دقت (Accuracy Class) | حداکثر خطای مجاز |
ANSI/ISA 33 | کلاس 0.1 | ±0.1% FSR |
IEC 60770 | کلاس 0.2 | ±0.2% FSR |
DIN 16086 | کلاس 0.5 | ±0.5% FSR |
ANSI/ASME B40.100 | کلاس 0 | ±0% FSR |
عوامل مؤثر بر خطای اندازهگیری
عدم کالیبراسیون: اگر ترانسمیتر بهطور منظم کالیبره نشود، خطای آن افزایش مییابد.
تأثیر دما: تغییرات دمای محیط ممکن است باعث انبساط یا انقباض اجزای حسگر شده و مقدار اندازهگیریشده را تغییر دهد.
نویز الکتریکی: در محیطهای صنعتی، نویزهای الکترومغناطیسی میتوانند بر سیگنال خروجی ترانسمیتر تأثیر بگذارند.
افت تدریجی دقت (Drift): پس از مدتزمانی، عملکرد سنسور کاهش مییابد و نیاز به تنظیم مجدد دارد.
روشهای کاهش خطای ترانسمیتر فشار
🔹 کالیبراسیون دورهای: تنظیم مجدد مقادیر اندازهگیریشده برای کاهش خطا.
🔹 استفاده از ترانسمیترهای با دقت بالا: در کاربردهای حساس، از مدلهایی با دقت 0.1% یا کمتر استفاده کنید.
🔹 جلوگیری از تغییرات ناگهانی فشار: استفاده از دمپر (Snubber) برای کاهش شوکهای فشاری.
🔹 حفاظت در برابر دما و نویز: استفاده از عایق حرارتی و کابلهای شیلددار برای کاهش تأثیرات محیطی.
نتیجهگیری
حداکثر خطای مجاز در ترانسمیترهای فشار به دقت دستگاه و استانداردهای صنعتی بستگی دارد.
مقدار خطا معمولاً بین ±0.1% تا ±1% از بازه اندازهگیری است.
انجام کالیبراسیون منظم و استفاده از تجهیزات با کیفیت، دقت اندازهگیری را حفظ میکند.
نکات ایمنی کار با ترانسمیتر فشار (Pressure Transmitter)
ترانسمیترهای فشار معمولاً در محیطهای صنعتی با فشار بالا، دماهای متغیر و شرایط حساس نصب و استفاده میشوند. رعایت نکات ایمنی در هنگام نصب، بهرهبرداری و تعمیر این تجهیزات، خطرات احتمالی را کاهش میدهد و عمر مفید دستگاه را افزایش میدهد.
نکات ایمنی قبل از نصب و راهاندازی
بررسی مشخصات دستگاه:
🔹 اطمینان حاصل کنید که محدوده فشار کاری ترانسمیتر با سیستم موردنظر همخوانی دارد.
🔹 ولتاژ و جریان موردنیاز را مطابق با دفترچه راهنما بررسی کنید.
قطع انرژی سیستم قبل از نصب:
🔹 از خاموش بودن سیستم و قطع فشار در لولهها قبل از نصب یا تعویض ترانسمیتر اطمینان حاصل کنید.
🔹 از تخلیه کامل فشار سیستم قبل از باز کردن ترانسمیتر قبلی مطمئن شوید.
استفاده از ابزار مناسب:
🔹 از آچار مناسب برای نصب و جلوگیری از آسیب به بدنه ترانسمیتر استفاده کنید.
🔹 هرگز با دست خالی رزوهها را سفت نکنید، چون ممکن است به رزوههای فلزی آسیب برسد.
بررسی عدم نشتی در اتصالات:
🔹 پس از نصب، تمام نقاط اتصال را برای نشتی بررسی کنید.
🔹 در صورت نیاز از نوار تفلون یا واشر آببندی مناسب استفاده کنید.
نکات ایمنی هنگام کار و بهرهبرداری
جلوگیری از فشار بیش از حد:
🔹 مطمئن شوید که فشار سیستم از حداکثر فشار قابل تحمل ترانسمیتر (Overpressure Limit) فراتر نرود.
🔹 در سیستمهای دارای نوسان فشار، از دمپر (Snubber) برای جلوگیری از آسیب به سنسور استفاده کنید.
جلوگیری از ورود سیالات خورنده یا آلوده:
🔹 در صورت تماس با مواد شیمیایی خورنده، از ترانسمیترهای دارای دیافراگم محافظ استفاده کنید.
🔹 برای سیالات آلوده، بررسی کنید که ذرات معلق باعث گرفتگی دیافراگم نشوند.
حفاظت در برابر دما و شرایط محیطی:
🔹 دمای عملیاتی را مطابق مشخصات سازنده رعایت کنید.
🔹 در محیطهای داغ، از محفظههای حفاظتی یا کابلهای مقاوم در برابر حرارت استفاده کنید.
🔹 در محیطهای مرطوب، از ترانسمیترهای IP67 یا IP68 استفاده کنید.
بررسی اتصالات الکتریکی:
🔹 قبل از اتصال، ولتاژ تغذیه را بررسی کنید تا با مقدار مجاز دستگاه مطابقت داشته باشد.
🔹 از کابلهای شیلددار برای جلوگیری از نویز الکتریکی در سیگنال خروجی استفاده کنید.
🔹 در محیطهای خطرناک (زونهای انفجاری)، از ترانسمیترهای ضدانفجار (Exproof) استفاده کنید.
نکات ایمنی هنگام تعمیر و نگهداری
قطع فشار و برق قبل از تعمیر:
🔹 پیش از هرگونه تعمیر یا تعویض، فشار سیستم را به صفر برسانید.
🔹 در سیستمهای برقی، تغذیه را کاملاً قطع کنید تا از برقگرفتگی جلوگیری شود.
کالیبراسیون دورهای برای اطمینان از عملکرد صحیح:
🔹 بررسی کنید که ترانسمیتر بهدرستی تنظیم شده باشد و با دستگاههای مرجع تست شود.
🔹 کالیبراسیون را در بازههای منظم (مثلاً هر ۶ ماه یا سالانه) انجام دهید.
تمیز کردن دیافراگم و بخشهای حساس:
🔹 اگر ترانسمیتر در محیطهای آلوده استفاده میشود، دیافراگم را با محلولهای مخصوص و بدون ضربه تمیز کنید.
🔹 از مواد خورنده یا ابزارهای فلزی برای تمیز کردن سنسور استفاده نکنید.
بررسی علائم خرابی و تعویض بهموقع:
🔹 اگر خروجی ترانسمیتر نامنظم است یا پاسخدهی کند شده، ممکن است نیاز به تعویض یا تعمیر داشته باشد.
🔹 از نشانههای خرابی میتوان به نشتی روغن داخلی، نوسان شدید سیگنال و افزایش خطای اندازهگیری اشاره کرد.
نکات ایمنی در محیطهای پرخطر و انفجاری
استفاده از ترانسمیترهای دارای تأییدیه ضدانفجار:
🔹 در محیطهای دارای گازهای اشتعالزا (مثل پالایشگاهها و صنایع پتروشیمی)، از ترانسمیترهای ATEX، IECEx، یا FM Approved استفاده کنید.
جلوگیری از ایجاد جرقه الکتریکی:
🔹 از کابلهای ضد انفجار (ExplosionProof Wiring) و جعبههای اتصال مقاوم در برابر جرقه استفاده کنید.
🔹 در حین تعمیر، از ابزارهای ضدجرقه (NonSparking Tools) استفاده کنید.
کنترل دمای عملیاتی در محیطهای خطرناک:
🔹 دمای بیشازحد ممکن است باعث تبخیر سیالات و ایجاد شرایط خطرناک شود.
🔹 از سنسورهای دما و سیستمهای پایش حرارتی در کنار ترانسمیتر فشار استفاده کنید.

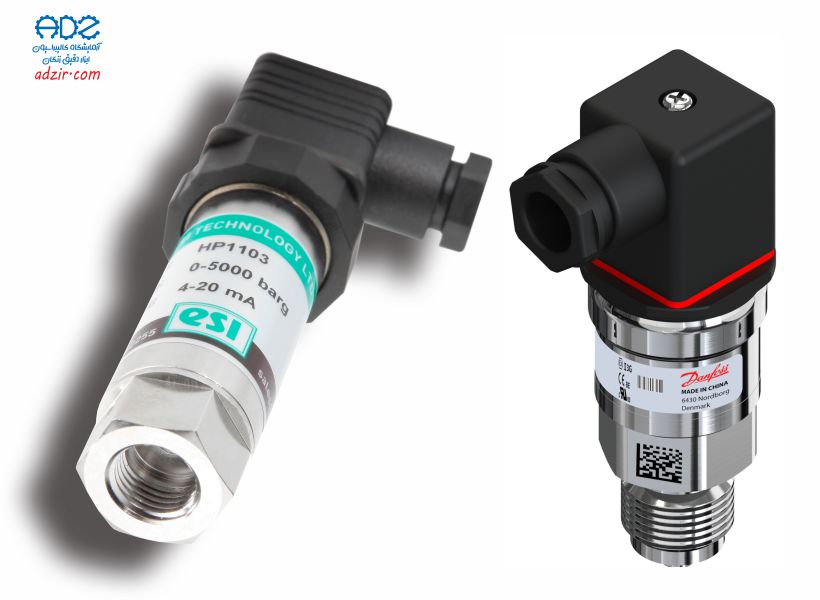

قسمتهای تشکیل دهنده ترانسمیتر فشار (Pressure Transmitter)
ترانسمیتر فشار یک دستگاه اندازهگیری است که فشار یک سیال (مایع یا گاز) را اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل میکند. این دستگاه از اجزای مختلفی تشکیل شده است که هر یک نقشی مهم در عملکرد آن ایفا میکنند. در ادامه، بخشهای اصلی ترانسمیتر فشار توضیح داده شده است.
سنسور فشار (Pressure Sensor)
مهمترین بخش ترانسمیتر که وظیفه اندازهگیری فشار را بر عهده دارد.
فشار سیال را دریافت کرده و آن را به یک سیگنال الکتریکی اولیه تبدیل میکند.
انواع سنسورهای فشار:
🔹 پیزوالکتریک (Piezoelectric): مناسب برای فشارهای ضربهای و دینامیکی.
🔹 استرین گیج (Strain Gauge): حساس به تغییر شکل در اثر فشار.
🔹 خازنی (Capacitive): دقت بالا در اندازهگیری فشارهای کم.
🔹 دیافراگمی (Diaphragm): مناسب برای محیطهای خورنده و فشارهای پایین.
المان حسگر (Sensing Element)
بخش فیزیکی که مستقیماً با فشار سیال در تماس است.
تغییرات فشار را به تغییرات مکانیکی، الکتریکی یا خازنی تبدیل میکند.
در مدلهای صنعتی از مواد مقاوم مانند استیل ضدزنگ (Stainless Steel) یا سرامیک ساخته میشود.
مدار الکترونیکی و تقویتکننده (Signal Conditioning Circuit)
سیگنال تولید شده توسط سنسور بسیار ضعیف است و نیاز به تقویت دارد.
مدار الکترونیکی شامل:
🔹 تقویتکننده (Amplifier): افزایش قدرت سیگنال خروجی سنسور.
🔹 فیلترها (Filters): حذف نویز و سیگنالهای نامطلوب.
🔹 مدارهای جبرانسازی دما (Temperature Compensation): جلوگیری از تأثیر دما بر دقت اندازهگیری.
مبدل سیگنال (Signal Converter)
سیگنال اولیه تولید شده (معمولاً میلیولت) را به یک سیگنال استاندارد صنعتی تبدیل میکند.
انواع خروجیهای رایج:
🔹 آنالوگ: ۴۲۰ میلیآمپر (mA) یا ۰۱۰ ولت (V).
🔹 دیجیتال: پروتکلهای ارتباطی مانند HART، Modbus، Profibus.
نمایشگر (Display Optional)
در برخی مدلها وجود دارد و مقدار فشار اندازهگیری شده را نمایش میدهد.
میتواند آنالوگ (عقربهای) یا دیجیتال (LCD یا LED) باشد.
بدنه و محفظه محافظ (Housing & Enclosure)
تمامی اجزای داخلی را در برابر رطوبت، گردوغبار، و ضربههای مکانیکی محافظت میکند.
انواع محفظه:
🔹 محفظه فلزی (Metal Enclosure): مقاوم در برابر ضربه و مناسب برای محیطهای صنعتی.
🔹 محفظه ضد انفجار (ExplosionProof Housing): برای محیطهای خطرناک و دارای گازهای اشتعالزا.
🔹 محفظه مقاوم در برابر آب و گردوغبار (IP67, IP68): برای استفاده در شرایط مرطوب و محیطهای بیرونی.
پورتهای اتصال فشار (Pressure Ports)
محلی که سیال وارد شده و فشار آن اندازهگیری میشود.
معمولاً دارای رزوههای استاندارد (NPT، BSP) برای اتصال به لولهها و مخازن.
در مدلهای خاص، ممکن است دارای دیافراگم از راه دور (Remote Seal) برای محیطهای خورنده باشد.
اتصالات الکتریکی (Electrical Connections)
جهت تغذیه و انتقال سیگنال خروجی به سیستمهای کنترلی.
انواع اتصال:
🔹 ترمینالی (Terminal Block): اتصال سیمهای برق و سیگنال.
🔹 کانکتوری (ConnectorBased): دارای سوکتهای استاندارد صنعتی.
🔹 کابل مستقیم (Direct Wiring): کابل ثابت برای محیطهای خاص.
شرکت های سازنده ترانسمیتر فشار (Pressure Transmitter)
ترانسمیترهای فشار ابزارهای حیاتی در صنایع مختلف هستند که توسط شرکتهای معتبر جهانی تولید میشوند.در ادامه، به معرفی برخی از برجستهترین تولیدکنندگان این تجهیزات میپردازیم:
روزمونت (Rosemount)
شرکت Rosemount، بخشی از Emerson Electric Co.، یکی از برندهای پیشرو در زمینه تجهیزات ابزار دقیق، بهویژه ترانسمیترهای فشار است.حصولات این شرکت به دلیل دقت بالا، قابلیت اطمینان و مقاومت در شرایط محیطی سخت شناخته میشوند.
هانیول (Honeywell)
شرکت Honeywell یکی از تولیدکنندگان بزرگ تجهیزات ابزار دقیق و اتوماسیون صنعتی است.رانسمیترهای فشار این شرکت به دلیل دقت بالا و پایداری در صنایع مختلف از جمله نفت و گاز، شیمیایی و خودروسازی مورد استفاده قرار میگیرند.
ایبیبی (ABB)
شرکت ABB یکی از پیشگامان در زمینه فناوریهای اتوماسیون صنعتی و انرژی است.رانسمیترهای فشار این شرکت با کیفیت بالا و قابلیت اطمینان در صنایع مختلف از جمله نفت و گاز، برق و انرژی و خودروسازی استفاده میشوند.
زیمنس (Siemens)
شرکت Siemens به عنوان یکی از بزرگترین تولیدکنندگان تجهیزات صنعتی، ترانسمیترهای فشار با عملکرد قوی و پشتیبانی از پروتکلهای ارتباطی پیشرفته مانند HART و Profibus ارائه میدهد.ین محصولات در محیطهای صنعتی سخت بسیار قابل اعتماد هستند.
ویکا (WIKA)
شرکت WIKA یکی از تولیدکنندگان برجسته تجهیزات اندازهگیری فشار و دما است.رانسمیترهای فشار این شرکت به دلیل دقت بالا و کیفیت ساخت در صنایع مختلف مورد استفاده قرار میگیرند.
این شرکتها با ارائه محصولات با کیفیت و قابل اعتماد، نقش مهمی در پیشرفت و توسعه صنایع مختلف ایفا میکنند.
نکات مهم هنگام خرید ترانسمیتر فشار (Pressure Transmitter)
خرید ترانسمیتر فشار نیاز به دقت زیادی دارد، زیرا انتخاب نامناسب میتواند منجر به خرابی زودرس، اندازهگیری نادرست یا افزایش هزینههای تعمیر و نگهداری شود. در ادامه، مهمترین فاکتورهایی که باید هنگام انتخاب یک ترانسمیتر فشار در نظر بگیرید، توضیح داده شدهاند.
محدوده اندازهگیری فشار (Pressure Range)
قبل از خرید، مطمئن شوید که حداکثر فشار سیستم شما در محدوده اندازهگیری ترانسمیتر باشد.
پیشنهاد میشود ترانسمیتر ۱۰ تا ۲۰٪ بالاتر از حداکثر فشار عملیاتی انتخاب شود تا از آسیب ناشی از فشارهای ناگهانی جلوگیری شود.
انواع محدودهها:
🔹 فشار مطلق (Absolute Pressure): برای اندازهگیری فشار نسبت به خلأ.
🔹 فشار گیج (Gauge Pressure): برای اندازهگیری فشار نسبت به فشار محیط.
🔹 فشار تفاضلی (Differential Pressure): برای اندازهگیری اختلاف فشار بین دو نقطه.
نوع سیال و سازگاری مواد ترانسمیتر
بررسی کنید که ترانسمیتر از مواد مقاوم در برابر خوردگی، دما و آلودگیهای سیال ساخته شده باشد.
متریالهای رایج برای دیافراگم و بدنه:
🔹 استنلس استیل (Stainless Steel): مناسب برای اکثر سیالات.
🔹 هستلی (Hastelloy) یا تیتانیوم: برای محیطهای خورنده مانند اسیدها.
🔹 PTFE (تفلون): برای سیالاتی که با فلزات واکنش دارند.
نوع خروجی سیگنال (Output Signal)
سیگنال خروجی باید با سیستم کنترل یا PLC شما سازگار باشد.
انواع خروجیهای رایج:
🔹 آنالوگ ۴۲۰ میلیآمپر (mA): استاندارد صنعتی و مقاوم در برابر نویز.
🔹 ۰۱۰ ولت (V): برای فواصل کوتاه مناسب است.
🔹 دیجیتال (HART، Modbus، Profibus): برای انتقال اطلاعات بیشتر و تنظیمات از راه دور.
دقت و خطای مجاز (Accuracy & Tolerance)
دقت ترانسمیتر فشار معمولاً بهصورت درصدی از محدوده اندازهگیری (Span) مشخص میشود.
هرچه دقت بالاتر باشد، قیمت ترانسمیتر بیشتر است. برای کاربردهای حساس، دقت ۰.۱٪ یا کمتر توصیه میشود.
مثال:
🔹 دقت ۰.۵٪ → برای کاربردهای عمومی.
🔹 دقت ۰.۲٪ → برای صنایع حساس مانند داروسازی.
🔹 دقت ۰.۰۵٪ → برای کالیبراسیون و آزمایشگاهها.
دمای کاری و جبرانسازی دما (Temperature Compensation)
در صورتی که ترانسمیتر در دمای بالا یا پایین کار میکند، بررسی کنید که دارای جبرانساز دمایی (Temperature Compensation) باشد.
محدوده دمای عملیاتی باید با شرایط محیطی شما همخوانی داشته باشد.
برای سیالات داغ، از ترانسمیترهای دارای دیافراگم از راه دور (Remote Seal) استفاده کنید.
نوع نصب و اتصالات فرآیندی (Process Connection)
حتماً بررسی کنید که نوع رزوهها و استانداردهای اتصال ترانسمیتر با سیستم شما سازگار باشد.
رایجترین انواع اتصالات:
🔹 NPT (National Pipe Thread): استاندارد آمریکایی برای لولههای فشار.
🔹 BSP (British Standard Pipe): استاندارد اروپایی برای اتصال رزوهای.
🔹 فلنجی (Flange Mount): برای فشارهای بالا یا سیالات چسبناک.
🔹 دیافراگمی (Flush Diaphragm): برای مواد غلیظ و خورنده.
مقاومت در برابر شرایط محیطی (IP & ExplosionProof Rating)
اگر ترانسمیتر در محیطهای مرطوب، گردوغبار یا مستعد انفجار استفاده میشود، باید دارای استانداردهای حفاظتی مناسب باشد.
درجه حفاظت (IP Rating):
🔹 IP65: مقاوم در برابر پاشش آب و گردوغبار.
🔹 IP67 / IP68: مناسب برای غوطهوری در آب.
اگر در محیطهای خطرناک کار میکنید، از ترانسمیترهای دارای تأییدیه ضد انفجار (Explosion Proof) مانند ATEX یا IECEx استفاده کنید.
برند و گارانتی محصول
خرید از برندهای معتبر باعث افزایش طول عمر و کاهش هزینههای تعمیر و نگهداری میشود.
شرکتهای معتبر تولیدکننده ترانسمیتر فشار:
🔹 Rosemount (Emerson)
🔹 Honeywell
🔹 Siemens
🔹 ABB
🔹 WIKA
استاندارد ساخت و کلاس بندی ترانسمیتر فشار (Pressure Transmitter)
ترانسمیترهای فشار تجهیزاتی هستند که برای اندازهگیری فشار سیالات (مایعات و گازها) و تبدیل آن به سیگنال الکتریکی جهت ارسال به سیستمهای کنترلی استفاده میشوند. این تجهیزات باید مطابق با استانداردهای صنعتی ساخته شوند تا عملکرد دقیق، ایمن و پایدار داشته باشند.
استانداردهای ساخت ترانسمیتر فشار
الف) استانداردهای عمومی و بینالمللی
- IEC 61508 استاندارد ایمنی عملکردی برای تجهیزات صنعتی
- IEC 61298 استاندارد عملکردی برای ترانسمیترهای فشار
- IEC 60529 استاندارد مربوط به درجه حفاظت IP (مقاومت در برابر آب و گرد و غبار)
- IEC 60079 استاندارد مربوط به تجهیزات الکتریکی ضدانفجار در محیطهای مستعد انفجار (ATEX)
- ISO 9001 استاندارد مدیریت کیفیت در تولید تجهیزات صنعتی
- ASME B40.100 استاندارد مربوط به مشخصات گیجها و ترانسمیترهای فشار
- ANSI/ISA1201 استاندارد تست و ارزیابی تجهیزات ضدانفجار
- NACE MR0175 / ISO 15156 استاندارد مقاوم بودن تجهیزات در برابر خوردگی ناشی از سولفید هیدروژن در محیطهای حاوی H₂S
۲. کلاسبندی ترانسمیترهای فشار
الف) بر اساس نوع فشار اندازهگیریشده
- ترانسمیتر فشار مطلق (Absolute Pressure Transmitter)
- فشار را نسبت به خلأ کامل (0 بار مطلق) اندازهگیری میکند.
- ترانسمیتر فشار گیج (Gauge Pressure Transmitter)
- فشار را نسبت به فشار محیط (اتمسفر) اندازهگیری میکند.
- ترانسمیتر فشار تفاضلی (Differential Pressure Transmitter)
- اختلاف فشار بین دو نقطه را اندازهگیری میکند.
- ترانسمیتر فشار مرکب (Compound Pressure Transmitter)
- قابلیت اندازهگیری هم فشار مثبت و هم فشار منفی (خلأ) را دارد.
ب) بر اساس فناوری سنجش فشار
- ترانسمیترهای فشار پیزو مقاومتی (Piezoresistive Pressure Transmitters)
- از یک دیافراگم نیمههادی برای تشخیص فشار استفاده میکنند.
- ترانسمیترهای فشار خازنی (Capacitive Pressure Transmitters)
- تغییر ظرفیت خازنی ناشی از تغییرات فشار را اندازهگیری میکنند.
- ترانسمیترهای فشار تنشسنج (Strain Gauge Pressure Transmitters)
- تغییر مقاومت الکتریکی ناشی از تغییر شکل مکانیکی تحت فشار را اندازهگیری میکنند.
- ترانسمیترهای فشار پیزوالکتریک (Piezoelectric Pressure Transmitters)
- بر اساس تغییر بار الکتریکی در کریستالهای پیزوالکتریک تحت فشار کار میکنند.
ج) بر اساس خروجی سیگنال
- آنالوگ (420mA, 010V, 15V)
- متداول در سیستمهای صنعتی و PLCها.
- دیجیتال (HART, Modbus, Profibus, Foundation Fieldbus)
- ارتباط هوشمند با قابلیت عیبیابی و تنظیمات پیشرفته.
د) بر اساس محیط کاری
- استاندارد (Standard Duty)
- برای محیطهای معمولی صنعتی.
- ضدانفجار (Explosion Proof / Intrinsically Safe)
- مناسب برای محیطهای مستعد انفجار، دارای تأییدیههای ATEX، IECEx.
- ضد خوردگی (Corrosion Resistant)
- برای صنایع نفت، گاز، پتروشیمی و دریایی.
- بهداشتی (Sanitary / Hygienic)
- مناسب برای صنایع غذایی و دارویی، با تأییدیههای FDA و EHEDG.
انتخاب ترانسمیتر فشار مناسب بستگی به کاربرد، محیط عملیاتی و استانداردهای مورد نیاز دارد. توجه به استانداردهای بینالمللی و کلاسبندیهای مختلف باعث افزایش دقت، ایمنی و طول عمر این تجهیزات میشود.
تعمیر و سرویس دوره ای ترانسمیتر فشار (Pressure Transmitter)
تعمیر و سرویس دورهای ترانسمیتر فشار (Pressure Transmitter) برای حفظ دقت اندازهگیری، افزایش طول عمر دستگاه و جلوگیری از خرابیهای ناگهانی ضروری است. در این راهنما، مراحل سرویس و نگهداری ترانسمیتر فشار را بررسی میکنیم.
اقدامات ایمنی قبل از تعمیر و سرویس
- قبل از هرگونه تعمیر، برق سیستم را قطع کنید.
- فشار داخل سیستم را به صفر برسانید و از عدم وجود مواد خطرناک اطمینان حاصل کنید.
- از تجهیزات ایمنی مانند دستکش، عینک و لباس مناسب استفاده کنید.
- دستورالعملهای سازنده دستگاه را مطالعه کنید.
بررسیهای اولیه و عیبیابی
🔹 چک کردن اتصالات الکتریکی:
- اطمینان از محکم بودن اتصالات
- بررسی نشتی در کابلها و سیمهای ارتباطی
🔹 بررسی نشتی در مسیر فشار:
- مشاهده علائم نشتی سیال در محل نصب
- استفاده از کف صابون برای بررسی نشت گاز
🔹 کالیبراسیون ترانسمیتر فشار:
- بررسی مقدار خروجی دستگاه با مقدار واقعی
- در صورت نیاز، تنظیم مجدد با تجهیزات کالیبراسیون استاندارد
مراحل سرویس دورهای ترانسمیتر فشار
🔹 تمیزکاری سنسور و بدنه
- استفاده از پارچه نرم و مواد غیرخورنده برای تمیز کردن سطح دستگاه
- حذف آلودگیها از دیافراگم سنسور
🔹 بررسی و تعویض قطعات مصرفی
- کنترل Oring و در صورت نیاز تعویض آن
- بررسی شیرهای ایزوله و فیلترهای محافظ
🔹 تست و بررسی عملکرد نهایی
- اعمال فشار تستی و بررسی صحت عملکرد دستگاه
- مقایسه مقدار اندازهگیری شده با مقدار واقعی
نگهداری پیشگیرانه (Preventive Maintenance)
- برنامهریزی بازدیدهای دورهای (ماهانه، فصلی، سالانه)
- نگهداری سوابق تعمیر و کالیبراسیون
- استفاده از نرمافزارهای مانیتورینگ برای تشخیص مشکلات احتمالی
شرایط محیطی کار با ترانسمیتر فشار (Pressure Transmitter)
شرایط محیطی تأثیر زیادی بر عملکرد، دقت و طول عمر ترانسمیتر فشار (Pressure Transmitter) دارد. در این راهنما، مهمترین فاکتورهای محیطی که باید هنگام نصب و استفاده از این تجهیزات در نظر گرفته شوند، بررسی میشود.
دما (Temperature)
- محدوده دمای عملیاتی: هر ترانسمیتر فشار دارای محدوده دمای کاری مشخصی است که معمولاً در برگه مشخصات (Datasheet) آن ذکر شده است.
- دمای بالا: ممکن است باعث تغییر رفتار دیافراگم، افزایش نویز در خروجی و کاهش دقت شود.
- دمای پایین: ممکن است منجر به یخزدگی سیال و آسیب به سنسور شود.
راهحل: استفاده از هیت سینک، عایقبندی یا گرمکنندههای الکتریکی برای جلوگیری از تأثیرات دمایی.
فشار محیط (Ambient Pressure)
- ترانسمیترها در شرایط فشار جوی معمولی طراحی شدهاند، اما در محیطهایی با فشار بالا یا خلأ ممکن است دقت اندازهگیری کاهش یابد.
راهحل: استفاده از مدلهای مخصوص برای محیطهای خلأ یا فشار بالا.
رطوبت و نفوذ آب (Humidity & Moisture)
- رطوبت زیاد و نفوذ آب میتواند باعث زنگزدگی، اتصال کوتاه و آسیب به برد الکترونیکی شود.
راهحل:- استفاده از ترانسمیترهای با استاندارد IP بالا (مثل IP65، IP67 یا IP68)
- اطمینان از آببندی مناسب محل نصب و استفاده از گلندهای ضدآب
ارتعاشات و ضربه (Vibration & Shock)
- ارتعاشات مکانیکی شدید (مثلاً در توربینها، پمپها و کمپرسورها) میتواند باعث آسیب به مدارهای داخلی و تغییر در تنظیمات کالیبراسیون شود.
راهحل:- استفاده از براکتهای نصب ضد ارتعاش
- انتخاب مدلهایی که دارای مقاومت بالا در برابر ارتعاشات هستند
تداخلات الکترومغناطیسی (EMI & RFI)
- نویزهای الکترومغناطیسی ناشی از موتورهای الکتریکی، اینورترها و خطوط برق فشار قوی ممکن است باعث ایجاد اختلال در سیگنال خروجی ترانسمیتر شود.
راهحل:- استفاده از کابلهای شیلددار
- نصب دور از منابع نویز الکترومغناطیسی
- اتصال مناسب به ارت (Grounding)
ترکیب شیمیایی محیط (Chemical Exposure)
- قرار گرفتن در معرض مواد خورنده مانند اسیدها، گازهای خورنده (H2S, NH3) و حلالهای قوی ممکن است به بدنه و دیافراگم ترانسمیتر آسیب برساند.
راهحل:- انتخاب مواد مقاوم مانند استنلس استیل 316L، تیتانیوم یا هَستِلوی (Hastelloy)
- استفاده از محافظهای پوششی یا شیرهای ایزولهکننده
گرد و غبار و آلودگی صنعتی (Dust & Contaminants)
- محیطهای صنعتی مانند معادن، کارخانجات سیمان و پالایشگاهها دارای گرد و غبار زیاد هستند که ممکن است باعث انسداد در مسیر فشار یا آسیب به سنسور شود.
راهحل:- استفاده از فیلترهای مخصوص
- نصب در جعبههای محافظ (Enclosure)
ترانسمیتر فشار (Pressure Transmitter) در چه صنایعی مورد استفاده قرار می گیرد
ترانسمیتر فشار یکی از تجهیزات مهم در فرآیندهای صنعتی است که برای اندازهگیری فشار مایعات، گازها و بخارات استفاده میشود. این تجهیزات در بسیاری از صنایع برای کنترل فرآیند، ایمنی و بهینهسازی مصرف انرژی به کار میروند. در ادامه، برخی از مهمترین صنایعی که از ترانسمیتر فشار استفاده میکنند معرفی شدهاند:
صنایع نفت، گاز و پتروشیمی (Oil & Gas, Petrochemical)
کاربردها:
- اندازهگیری فشار در خطوط لوله انتقال نفت و گاز
- کنترل فشار در راکتورها، برجهای تقطیر و مخازن تحت فشار
- مانیتورینگ فشار در چاههای نفت و گاز
- اندازهگیری سطح مخازن ذخیره با ترانسمیترهای فشار تفاضلی (DP Transmitter)
🔹 چالشهای محیطی: دماهای بالا، فشارهای بسیار زیاد، خوردگی و گازهای خورنده مانند H₂S و CO₂
صنایع نیروگاهی (Power Plants)
کاربردها:
- اندازهگیری فشار در بویلرها و توربینهای بخار
- کنترل فشار آب و بخار در سیستمهای تولید برق حرارتی و سیکل ترکیبی
- پایش فشار در سیستمهای خنککننده و هیدرولیکی
🔹 چالشهای محیطی: دما و فشار بالا، ارتعاشات و نیاز به دقت بالا در اندازهگیری
صنایع شیمیایی و داروسازی (Chemical & Pharmaceutical)
کاربردها:
- کنترل فشار در راکتورهای شیمیایی و فرآیندهای سنتز
- پایش فشار در خطوط تولید مواد دارویی و بهداشتی
- اندازهگیری فشار در مخازن ذخیره و تجهیزات میکسر
🔹 چالشهای محیطی: نیاز به سنسورهای مقاوم در برابر مواد خورنده و دقت بسیار بالا در اندازهگیری
صنایع غذایی و نوشیدنی (Food & Beverage)
کاربردها:
- اندازهگیری فشار در فرآیندهای پاستوریزاسیون، تخمیر و فیلتراسیون
- کنترل فشار در خطوط تولید لبنیات، نوشیدنیها و روغنهای خوراکی
- پایش فشار در مخازن ذخیره و سیستمهای توزیع CO₂ در تولید نوشابه
🔹 چالشهای محیطی: نیاز به تجهیزات با استاندارد بهداشتی (Sanitary Grade) و مقاوم در برابر شستوشو با بخار و مواد ضدعفونیکننده
صنایع آب و فاضلاب (Water & Wastewater Treatment)
کاربردها:
- اندازهگیری فشار در خطوط انتقال و پمپاژ آب
- کنترل فشار در سیستمهای تصفیه و فیلتراسیون
- پایش فشار در مخازن آب و پساب صنعتی
🔹 چالشهای محیطی: رطوبت بالا، آلودگیهای محیطی و تماس با مواد شیمیایی تصفیه
صنعت خودروسازی (Automotive Industry)
کاربردها:
- اندازهگیری فشار در سیستمهای هیدرولیک و ترمز خودرو
- کنترل فشار در تست عملکرد موتور و سیستمهای سوخترسانی
- پایش فشار در محفظههای آزمایشگاهی تست قطعات خودرو
🔹 چالشهای محیطی: ارتعاشات شدید، دماهای متغیر و نیاز به پاسخ سریع سنسورها
صنایع فلزات و معادن (Metals & Mining)
کاربردها:
- اندازهگیری فشار در پمپهای انتقال دوغاب (Slurry Pumps)
- کنترل فشار در سیستمهای تهویه معادن
- پایش فشار در فرآیندهای ذوب و ریختهگری فلزات
🔹 چالشهای محیطی: گرد و غبار زیاد، دماهای بالا و محیطهای سخت صنعتی
صنعت هوافضا و هوانوردی (Aerospace & Aviation)
کاربردها:
- اندازهگیری فشار در سیستمهای سوخترسانی هواپیما
- پایش فشار در کابین و سیستمهای هیدرولیکی هواپیما
- کنترل فشار در موتورهای جت و تجهیزات آزمایشگاهی فضایی
🔹 چالشهای محیطی: فشارهای بسیار پایین در ارتفاعات بالا، دمای شدید و نیاز به دقت بسیار بالا
- صنعت ساختمان و تهویه مطبوع (HVAC & Building Automation)
کاربردها:
- کنترل فشار در سیستمهای گرمایش، تهویه و تهویه مطبوع (HVAC)
- اندازهگیری فشار در برجهای خنککننده و سیستمهای آبرسانی ساختمانها
- پایش فشار در سیستمهای آتشنشانی و خطوط گاز شهری
🔹 چالشهای محیطی: تغییرات دما و نیاز به عملکرد پایدار در شرایط طولانیمدت
ترانسمیترهای فشار در صنایع مختلفی از جمله نفت و گاز، نیروگاهها، صنایع شیمیایی، داروسازی، غذایی، آب و فاضلاب، خودروسازی، معادن، هوافضا و ساختمان کاربرد دارند. انتخاب مناسب ترانسمیتر فشار با توجه به شرایط محیطی، نوع سیال و نیازمندیهای دقت اندازهگیری باعث بهبود عملکرد و افزایش ایمنی سیستمها خواهد شد.
