ترموکوپل – (Thermocouple)
ترموکوپل - (Thermocouple)
ترموکوپل (Thermocouple) یک ابزار اندازهگیری دما است که از دو فلز مختلف که در یک انتها به هم متصل شدهاند، ساخته میشود. وقتی این دو فلز در نقاط مختلف دما قرار میگیرند، یک ولتاژ الکتریکی در محل اتصال دو فلز ایجاد میشود. این ولتاژ میتواند برای تعیین دمای نقطه اتصال استفاده شود. ترموکوپلها در صنایع مختلف برای اندازهگیری دما در شرایط خاص و محیطهای سخت استفاده میشوند.
ترموکوپلها به انواع مختلفی تقسیم میشوند که بسته به ترکیب فلزات و ویژگیهای عملکردیشان، میتوانند برای دماهای مختلف و کاربردهای خاص مناسب باشند. برخی از رایجترین انواع ترموکوپلها عبارتند از:
ترموکوپل نوع K (کرم-آلومینیوم)
ترموکوپل نوع J (آهن-آلیاژ)
ترموکوپل نوع T (مس-کنستانتان)
هر نوع ترموکوپل محدوده دمای خاصی دارد و دقت اندازهگیری آنها بستگی به مواد استفادهشده دارد.
تاریخچه کاربرد ترموکوپل - (Thermocouple)
ترموکوپلها تاریخچهای جالب و پرکاربرد دارند که به قرن نوزدهم برمیگردد. در اینجا به برخی از مراحل مهم تاریخچه کاربرد ترموکوپل اشاره میکنیم:
کشف ترموکوپل (۱۸۲۱)
اختراع ترموکوپل به دانشمند آلمانی سیگموند فروهلیک (Thomas Seebeck) باز میگردد. او در سال ۱۸۲۱ آزمایشی انجام داد که نشان داد وقتی دو فلز مختلف در نقاط مختلف دما قرار میگیرند، یک جریان الکتریکی کوچک در محل اتصال آنها ایجاد میشود. این پدیده به عنوان اثر سیگموند فروهلیک (Seebeck Effect) شناخته شد و پایهگذار ساخت ترموکوپلها بود.
توسعه اولیه (نیمه قرن ۱۹)
پس از کشف اثر فروهلیک، تحقیقاتی برای استفاده از این پدیده در اندازهگیری دما آغاز شد. تا اوایل قرن بیستم، ترموکوپلها بیشتر برای تحقیقات علمی و آزمایشگاهها استفاده میشدند. یکی از اولین کاربردهای صنعتی ترموکوپلها در اندازهگیری دما در کورهها و تجهیزات داغ بود.
پیشرفت در مواد (اوایل قرن ۲۰)
در اوایل قرن بیستم، ترموکوپلها بهبود یافتند و استفاده از مواد مختلف برای ساخت آنها گسترش یافت. در این دوران، ترموکوپلهایی با ترکیبهای مختلف فلزی (مانند نوع K و نوع J) به وجود آمدند که میتوانستند در دماهای بسیار بالا و پایین با دقت بیشتری کار کنند.
استفاده در صنایع مختلف (دهه ۱۹۴۰ تا ۱۹۵۰)
از دهه ۱۹۴۰ به بعد، ترموکوپلها به طور گستردهتری در صنایع مختلف مانند صنایع پتروشیمی، نفت و گاز، الکترونیک و تولید انرژی برای اندازهگیری دما در فرآیندهای تولیدی و آزمایشگاهی استفاده شدند. آنها به دلیل قابلیت کار در شرایط محیطی سخت، مقاومت بالا و توانایی اندازهگیری دما در گستره وسیعی از دماها، بسیار محبوب شدند.
استفاده در تکنولوژیهای جدید (دهههای اخیر)
در دهههای اخیر، ترموکوپلها به بخشهایی از صنایع پیشرفته مانند هوافضا، پزشکی و تجهیزات الکترونیکی نیز وارد شدهاند. همچنین، با پیشرفتهای تکنولوژیکی در پردازش سیگنالهای الکتریکی و بهبود دقت اندازهگیری، کاربردهای ترموکوپلها همچنان رو به رشد است.
انواع مختلف ترموکوپل - (Thermocouple)
ترموکوپلها به انواع مختلفی تقسیم میشوند که هر یک ویژگیها و کاربردهای خاص خود را دارند. این تقسیمبندی بر اساس ترکیب فلزات استفادهشده در ساخت ترموکوپلها و دامنه دمایی و دقت آنها انجام میشود. در اینجا به معرفی برخی از رایجترین انواع ترموکوپلها میپردازیم:

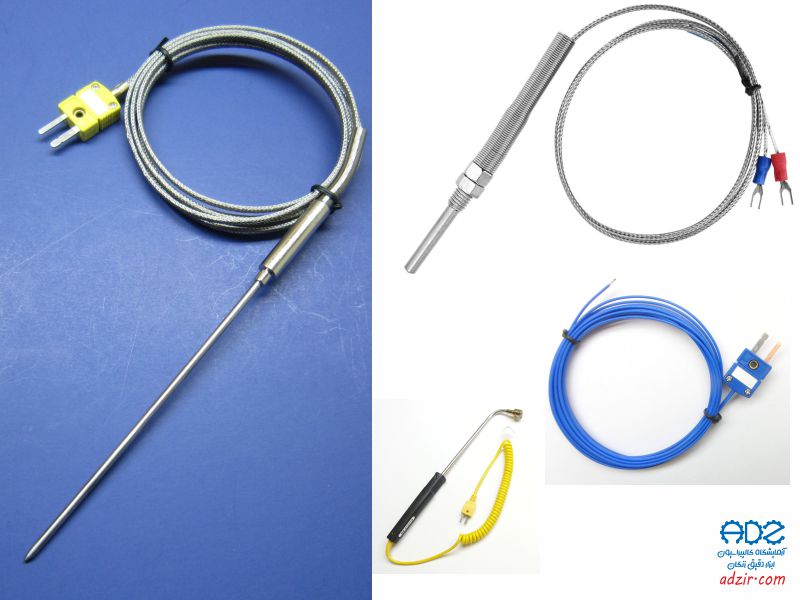

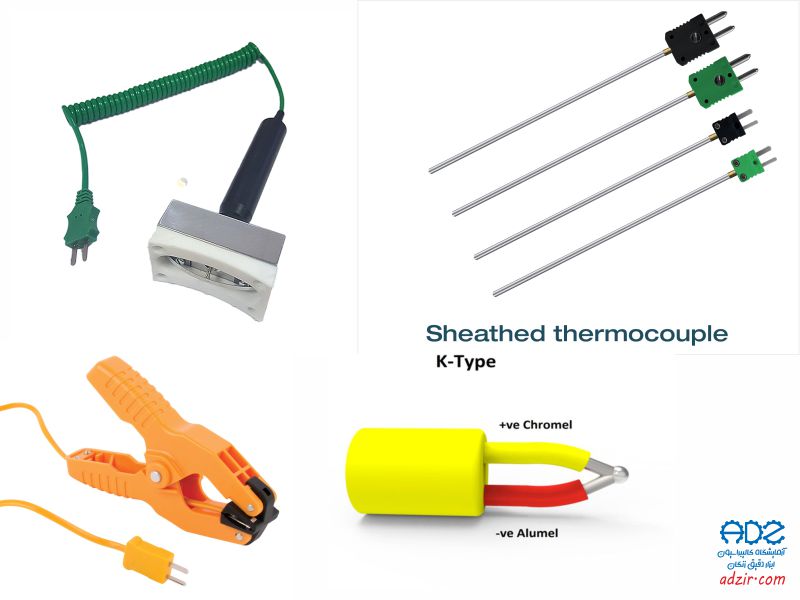

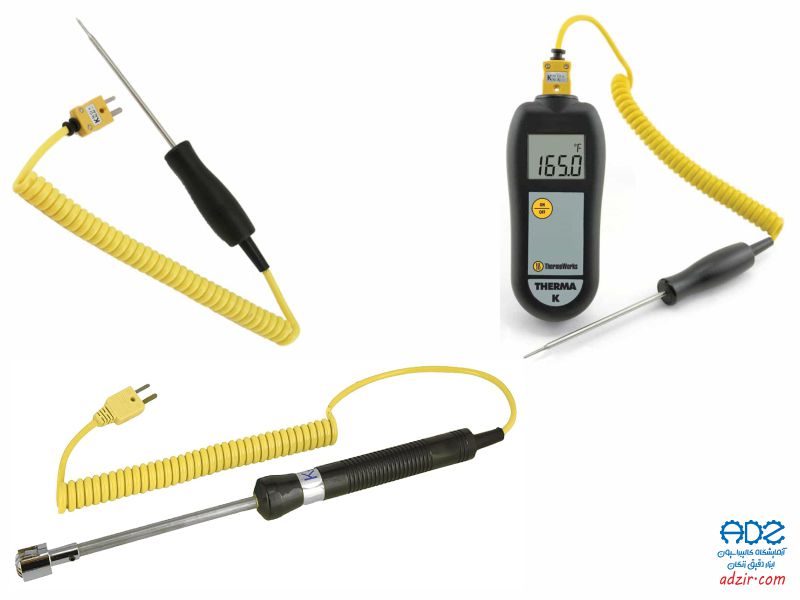

ترموکوپل نوع K (کروم-آلومینیوم)
ترکیب فلزات: کروم (Cr) و آلومینیوم (Al)
دامنه دما: -200 تا 1372 درجه سانتیگراد
ویژگیها: یکی از رایجترین انواع ترموکوپلها است.
دقت بالا و قابلیت اندازهگیری دما در محدوده وسیع.
مقاوم به خوردگی و اکسیداسیون.
کاربردها: در صنایع پتروشیمی، نیروگاهها، آزمایشگاهها و کورهها.
ترموکوپل نوع J (آهن-آلیاژ)
ترکیب فلزات: آهن (Fe) و آلیاژ کنستانتان (Cu-Ni)
دامنه دما: -40 تا 750 درجه سانتیگراد
ویژگیها: حساسیت بالا.
مناسب برای کاربردهای کمدما.
ارزانتر از انواع دیگر.
کاربردها: در فرآیندهای صنعتی که نیاز به اندازهگیری دمای متوسط دارند.

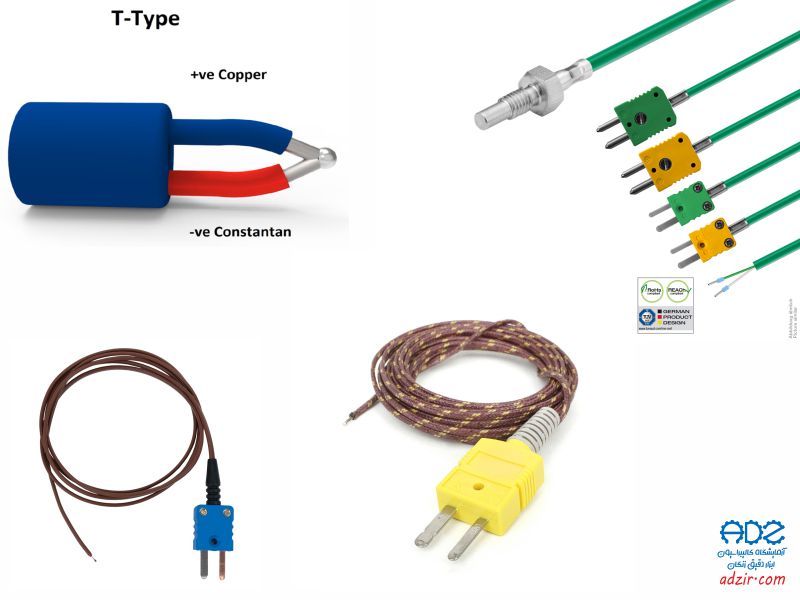

ترموکوپل نوع T (مس-کنستانتان)
ترکیب فلزات: مس (Cu) و کنستانتان (Cu-Ni)
دامنه دما: -200 تا 350 درجه سانتیگراد
ویژگیها: دقت بسیار بالا در دماهای پایین.
مناسب برای اندازهگیری دماهای پایین (کمتر از 0 درجه سانتیگراد).
مقاومت بالا در برابر خوردگی.
کاربردها: آزمایشگاهها، سیستمهای خنککننده، اندازهگیری دما در محیطهای سرد.

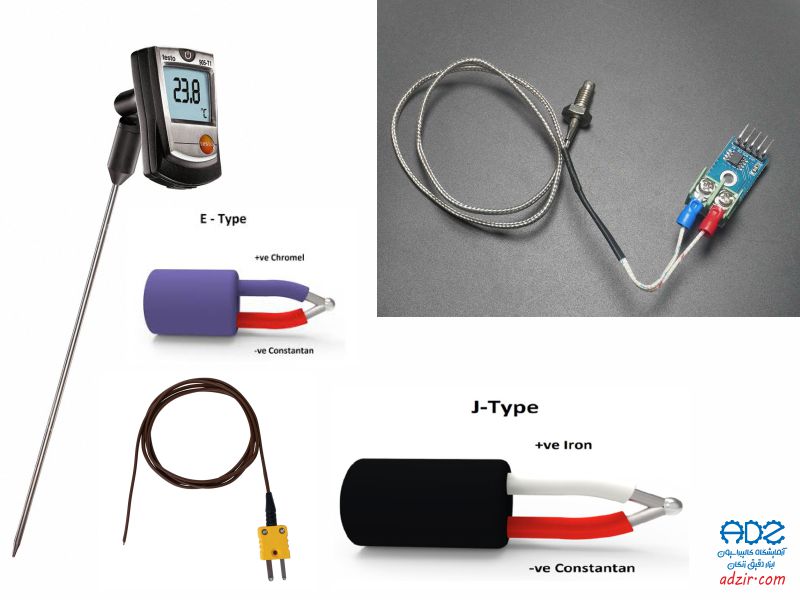

ترموکوپل نوع E (کنستانتان-کنستانتان)
ترکیب فلزات: کنستانتان (Cu-Ni) و کنستانتان (Cu-Ni)
دامنه دما: -200 تا 900 درجه سانتیگراد
ویژگیها: حساسیت بالا.
مناسب برای اندازهگیری دما در محیطهای با دمای متوسط.
دقت بالا و هزینه نسبتا بالا.
کاربردها: در فرآیندهای صنعتی و آزمایشگاهی که نیاز به دقت بالا دارند.
ترموکوپل نوع N (نیکلی-کروم-سیلیکون)
ترکیب فلزات: نیکل-کروم (Ni-Cr) و نیکل-سیلیکون (Ni-Si)
دامنه دما: -200 تا 1300 درجه سانتیگراد
ویژگیها: مقاوم به اکسیداسیون و خوردگی در دماهای بالا.
مناسب برای دماهای بسیار بالا و محیطهای صنعتی سخت.
دقت بسیار خوب.
کاربردها: صنایع فولاد و متالورژی، آزمایشگاهها و کاربردهای حرارتی با دماهای بالا.
ترموکوپل نوع R و S (پلاتین-رودیوم)
ترکیب فلزات: پلاتین (Pt) و رودیوم (Rh)
دامنه دما: 0 تا 1600 درجه سانتیگراد
ویژگیها: مناسب برای دماهای بسیار بالا.
دقت بالا و ثبات زیاد.
به دلیل استفاده از فلزات گرانبها، هزینه بالایی دارند.
کاربردها: در آزمایشگاههای تحقیقاتی، کورههای صنعتی و سیستمهای اندازهگیری دما در فرآیندهای با دمای بالا.

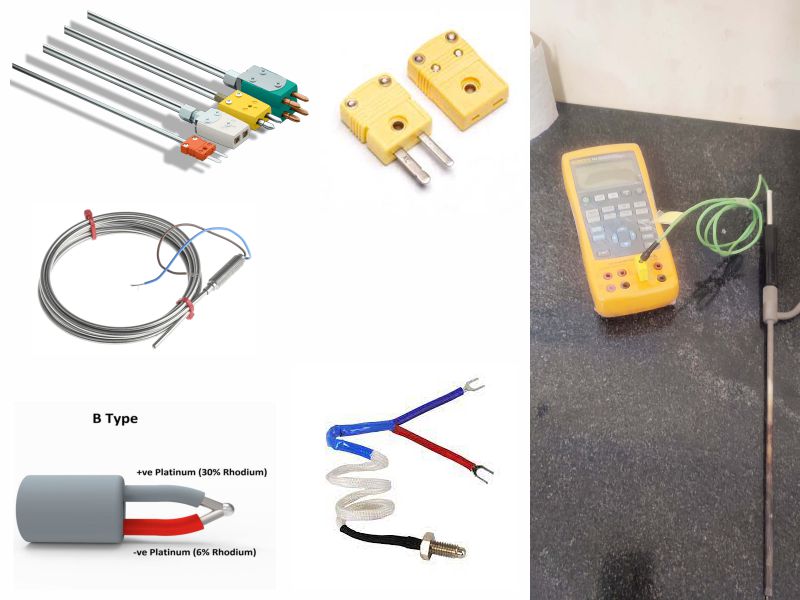

ترموکوپل نوع B (پلاتین-رودیوم)
ترکیب فلزات: پلاتین (Pt) و رودیوم (Rh)
دامنه دما: 0 تا 1800 درجه سانتیگراد
ویژگیها: مناسب برای اندازهگیری دماهای بسیار بالا.
مقاومت عالی به اکسیداسیون.
حساسیت پایینتر نسبت به نوع R و S.
کاربردها: در کورههای دمای بالا و فرآیندهای صنعتی که به دماهای بسیار بالا نیاز دارند.
ترموکوپل نوع C (تنگستن-تنگستن)
ترکیب فلزات: تنگستن (W) و تنگستن-رودیوم (W-Rh)
دامنه دما: 0 تا 2300 درجه سانتیگراد
ویژگیها: مناسب برای دماهای بسیار بالا.
استفاده در صنایع با نیاز به اندازهگیری دمای فوقالعاده بالا.
کاربردها: اندازهگیری دما در کورههای الکتریکی، فرآیندهای فوقالعاده داغ.
نحوه استفاده و کارکرد ترموکوپل - (Thermocouple)
ترموکوپلها به دلیل سادگی، دقت و قابلیت استفاده در دماهای مختلف، ابزارهای محبوب برای اندازهگیری دما در صنایع و آزمایشگاهها هستند. در اینجا نحوه استفاده و کارکرد ترموکوپل را توضیح میدهیم:

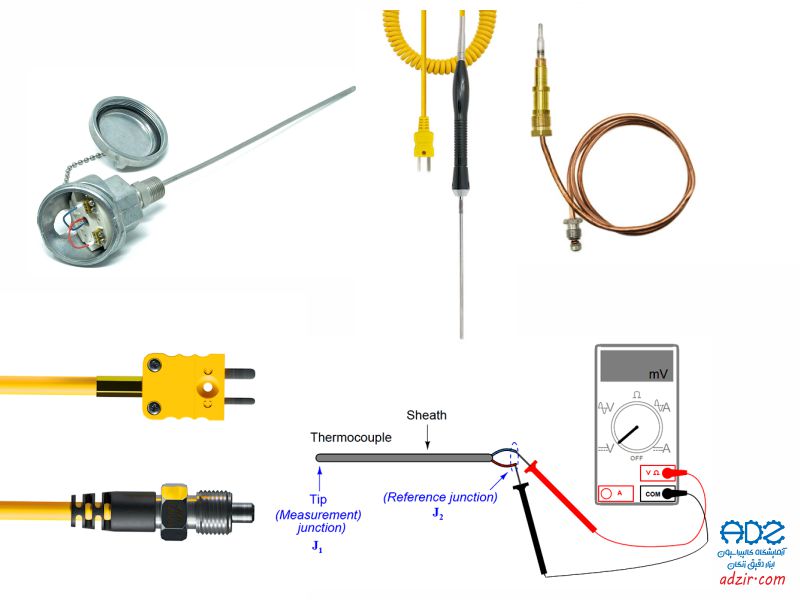

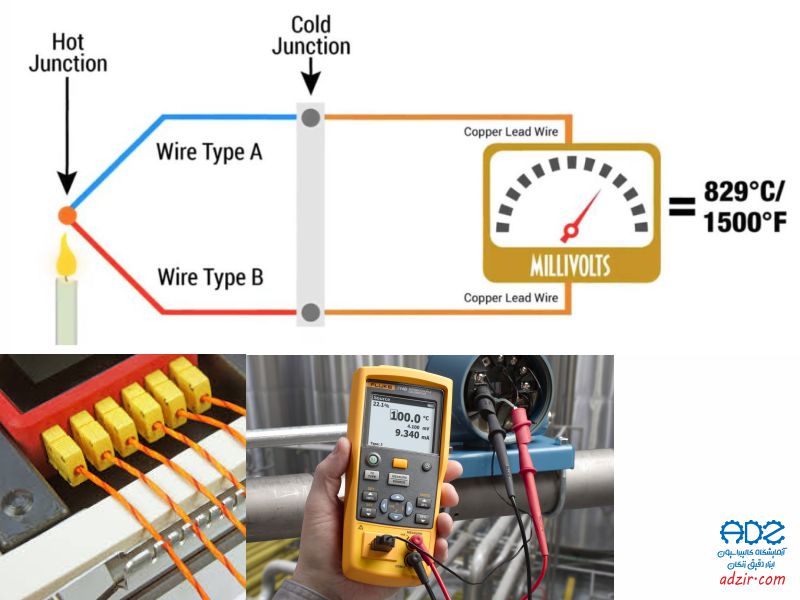

نحوه کارکرد ترموکوپل
ترموکوپلها بر اساس اثر سیگموند فروهلیک (Seebeck Effect) عمل میکنند. این اثر بیان میکند که وقتی دو فلز مختلف در نقاط مختلف دما قرار گیرند، یک ولتاژ الکتریکی در محل اتصال دو فلز ایجاد میشود. این ولتاژ نسبت مستقیم به تفاوت دما بین دو نقطه دارد.
اتصال دو فلز مختلف: ترموکوپل از دو فلز مختلف (مانند کروم-آلومینیوم، آهن-کنستانتان، مس-کنستانتان) تشکیل شده که در یک نقطه به هم متصل میشوند. این نقطه، که به آن “محل اتصال سرد” یا پایانه مرجع گفته میشود، معمولاً در دمای ثابت (مانند دمای اتاق یا دمای یخچال) نگهداشته میشود.
ایجاد ولتاژ: وقتی یکی از فلزها در نقطهای داغتر قرار گیرد (که به آن “محل اتصال داغ” یا پایانه اندازهگیری دما گفته میشود)، ولتاژی تولید میشود که به تفاوت دما بین دو نقطه وابسته است. این ولتاژ به دستگاه اندازهگیری (متر ولت یا ترانزیستور دیجیتال) ارسال میشود تا تبدیل به دما گردد.
اندازهگیری دما: با توجه به ولتاژی که از ترموکوپل دریافت میشود، دستگاه اندازهگیری میتواند با استفاده از جداول یا معادلات خاص، دما را محاسبه کند. برای دماهای بالا یا پایین، این محاسبات ممکن است پیچیدهتر شود.
نحوه استفاده از ترموکوپل
اتصال ترموکوپل به دستگاه: ترموکوپل معمولاً به یک دستگاه نمایشگر یا ترمومتر دیجیتال متصل میشود که میتواند ولتاژ تولید شده را به دما تبدیل کند. ترموکوپلها ممکن است به صورت مستقیم یا از طریق کابلهای مخصوص به دستگاه وصل شوند.
قرار دادن پایانه اندازهگیری در محل مورد نظر: پایانه داغ ترموکوپل باید در نقطهای که دما باید اندازهگیری شود، قرار گیرد. این نقطه ممکن است در داخل یک کوره، محفظه یا سیستم لولهکشی باشد.
اطمینان از دمای مرجع: پایانه مرجع معمولاً در دمای اتاق یا محیط ثابت قرار دارد. برای دقت بالاتر، برخی از سیستمها از کنترلرهای ویژه برای ثابت نگهداشتن دمای مرجع استفاده میکنند.
خواندن دما: پس از اتصال ترموکوپل به دستگاه اندازهگیری، دستگاه ولتاژ ترموکوپل را میخواند و آن را به دما تبدیل میکند که بر روی صفحه نمایش نشان داده میشود.
کالیبراسیون: ترموکوپلها ممکن است نیاز به کالیبراسیون برای دقت بیشتر داشته باشند. این کار معمولاً با استفاده از منابع دما و ابزارهای کالیبراسیون انجام میشود.
نکات مهم در استفاده از ترموکوپل
انتخاب نوع مناسب: باید نوع مناسب ترموکوپل برای دما و شرایط خاص انتخاب شود (مثلاً نوع K برای دماهای بالا، نوع T برای دماهای پایین و حساسیت بالا).
مراقبت از اتصالها: محل اتصال دو فلز باید به خوبی محافظت شود تا از خرابی و کاهش دقت جلوگیری شود.
جلوگیری از آسیبهای مکانیکی و شیمیایی: ترموکوپلها ممکن است تحت تأثیر شرایط محیطی مثل رطوبت، فشار و مواد شیمیایی قرار گیرند. بنابراین، در محیطهای خاص، ممکن است به پوششهای محافظ نیاز باشد.

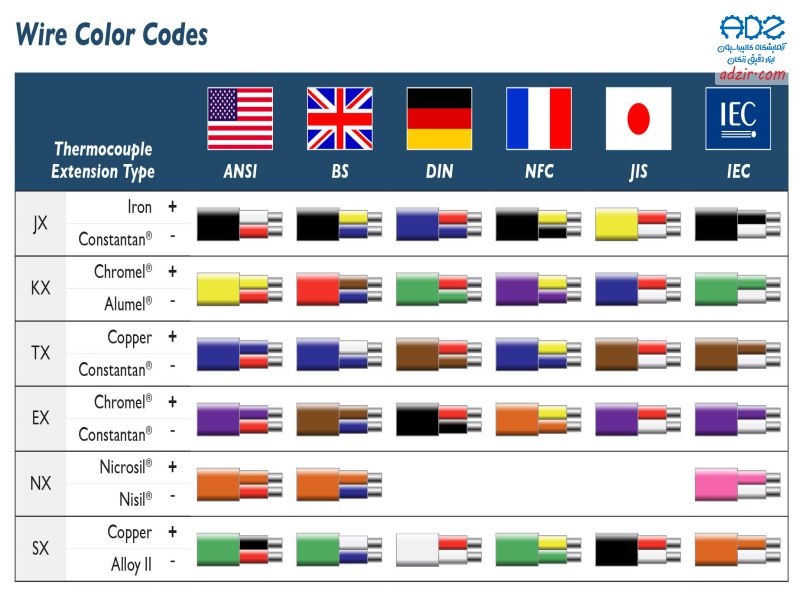

توجه به سیمها و کابلها: سیمهای ترموکوپل از مواد خاصی ساخته میشوند که میتوانند با دما و شرایط خاص سازگار باشند. از کابلهای مناسب برای ترموکوپل استفاده کنید تا از خطا در اندازهگیری جلوگیری شود.

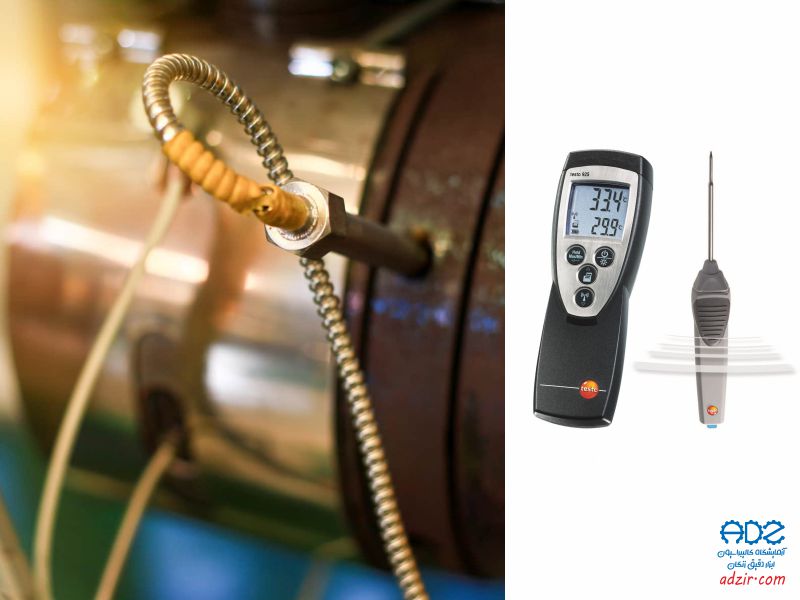

کاربردهای ترموکوپل
ترموکوپلها در بسیاری از صنایع و فرآیندهای علمی کاربرد دارند:
صنایع پتروشیمی و نفت و گاز: اندازهگیری دما در کورهها، سیستمهای تهویه، مخازن و خطوط لوله.
نیروگاهها: کنترل دما در دیگهای بخار و توربینها.
آزمایشگاهها: استفاده در آزمایشهای علمی و تحقیقات.
صنعت خودرو: اندازهگیری دما در موتورهای خودرو.
صنعت غذایی: برای کنترل دمای پخت و پز در صنایع تولید مواد غذایی.

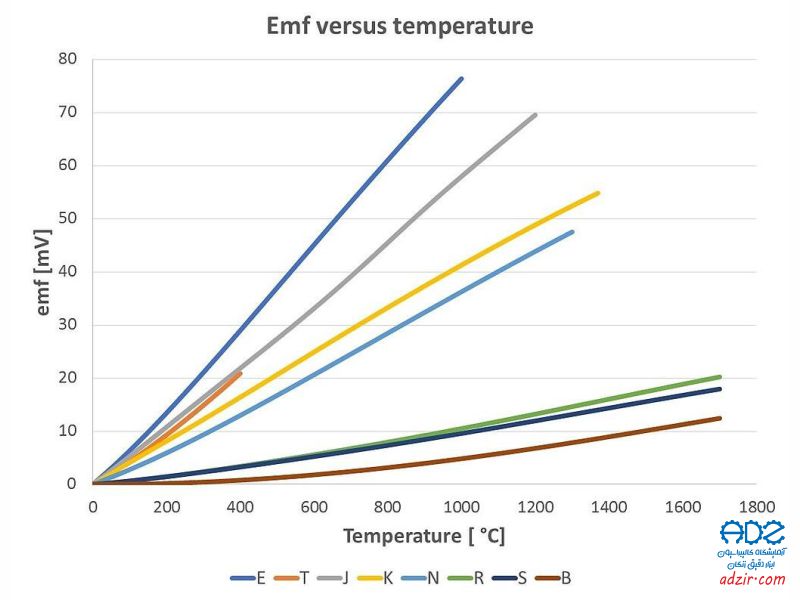

مقایسه انواع ترموکوپل - (Thermocouple)
برای انتخاب مناسبترین نوع ترموکوپل، باید ویژگیها و کاربردهای مختلف انواع آنها را مقایسه کرد. هر نوع ترموکوپل دارای مزایا و محدودیتهای خاص خود است که بسته به شرایط و نیاز شما انتخاب میشود. در اینجا مقایسهای از انواع مختلف ترموکوپلها آورده شده است:
ترموکوپل نوع K (کروم-آلومینیوم)
دامنه دما: -200 تا 1372 درجه سانتیگراد
حساسیت: متوسط
ویژگیها: یکی از رایجترین انواع ترموکوپل است.
هزینه نسبتا پایین.
مقاوم به خوردگی و اکسیداسیون.
دقت بالا در دماهای بالا.
کاربرد: در صنایع پتروشیمی، نیروگاهها، کورهها، آزمایشگاهها.
مناسب برای اندازهگیری دما در محدوده وسیع.
ترموکوپل نوع J (آهن-آلیاژ)
دامنه دما: -40 تا 750 درجه سانتیگراد
حساسیت: بالا
ویژگیها: حساسیت بالا در دماهای پایین.
ارزانتر از انواع دیگر.
مناسب برای دماهای پایین تا متوسط.
به راحتی دچار اکسیداسیون در دماهای بالا میشود.
کاربرد: صنایع تولیدی با دمای متوسط، اندازهگیری دما در محیطهای خشک و کمدما.
ترموکوپل نوع T (مس-کنستانتان)
دامنه دما: -200 تا 350 درجه سانتیگراد
حساسیت: بسیار بالا
ویژگیها: دقت بسیار بالا در دماهای پایین.
مناسب برای اندازهگیری دما در محیطهای سرد.
مقاوم به خوردگی و اکسیداسیون در دماهای پایین.
کاربرد: آزمایشگاهها، سیستمهای خنککننده، اندازهگیری دما در دماهای پایین.
ترموکوپل نوع E (کنستانتان-کنستانتان)
دامنه دما: -200 تا 900 درجه سانتیگراد
حساسیت: بسیار بالا
ویژگیها: حساسیت بسیار بالا.
مناسب برای اندازهگیری دما در محیطهای با دمای متوسط.
دقت بالا.
نسبت به دیگر انواع ترموکوپل قیمت بالاتری دارد.
کاربرد: فرآیندهای صنعتی، آزمایشگاهها، اندازهگیری دما در دماهای متوسط.
ترموکوپل نوع N (نیکلی-کروم-سیلیکون)
دامنه دما: -200 تا 1300 درجه سانتیگراد
حساسیت: متوسط
ویژگیها: مقاوم به اکسیداسیون و خوردگی در دماهای بالا.
دقت بالا.
قیمت نسبتا بالا.
کاربرد: فرآیندهای متالورژی، فولاد، نیروگاهها، آزمایشگاههای تحقیقاتی.
ترموکوپل نوع R و S (پلاتین-رودیوم)
دامنه دما: 0 تا 1600 درجه سانتیگراد
حساسیت: پایین
ویژگیها: مناسب برای دماهای بسیار بالا.
دقت بسیار بالا و ثبات زیاد.
هزینه بالا به دلیل استفاده از فلزات گرانبها.
کاربرد: آزمایشگاههای تحقیقاتی، اندازهگیری دما در کورههای صنعتی و فرآیندهای با دماهای بسیار بالا.
ترموکوپل نوع B (پلاتین-رودیوم)
دامنه دما: 0 تا 1800 درجه سانتیگراد
حساسیت: پایینتر نسبت به نوع R و S
ویژگیها: مناسب برای دماهای بسیار بالا.
مقاوم به اکسیداسیون و خوردگی.
حساسیت کم در مقایسه با نوع R و S.
کاربرد: کورههای دمای بالا، فرآیندهای صنعتی با دماهای بسیار بالا.
ترموکوپل نوع C (تنگستن-تنگستن)
دامنه دما: 0 تا 2300 درجه سانتیگراد
حساسیت: پایین
ویژگیها: مناسب برای اندازهگیری دماهای فوقالعاده بالا.
مقاوم به اکسیداسیون و خوردگی در دماهای بسیار بالا.
کاربرد: اندازهگیری دما در کورههای الکتریکی، فرآیندهای دمای فوقالعاده بالا.
اگر نیاز به دماهای بسیار بالا دارید، ترموکوپلهای نوع R یا S مناسب هستند.
برای اندازهگیری دما در محیطهای سرد و با دقت بالا، ترموکوپل نوع T یا E گزینههای بهتری هستند.
ترموکوپل نوع K برای دماهای متوسط و بالا با قیمت مناسب و دقت خوب مناسب است.
اگر نیاز به دماهای فوقالعاده بالا دارید، ترموکوپل نوع C میتواند بهترین انتخاب باشد.
بررسی صحت عملکرد ترموکوپل - (Thermocouple)
برای اطمینان از صحت عملکرد ترموکوپل و دقت در اندازهگیری دما، باید اقدامات و روشهای مختلفی را بررسی و پیادهسازی کرد. در اینجا به روشهای بررسی صحت عملکرد ترموکوپل پرداختهایم:
کالیبراسیون ترموکوپل
کالیبراسیون یکی از اصلیترین روشها برای بررسی صحت عملکرد ترموکوپل است. این فرآیند به این صورت است که ترموکوپل در دماهای مشخص قرار میگیرد و ولتاژ خروجی آن با دما مقایسه میشود. برای این کار، معمولاً از کورههای مرجع دما یا منابع دما (مانند ترمومترهای دقیق یا ماژولهای کالیبراسیون دما) استفاده میشود. برای ترموکوپلهای مختلف، جداول و معادلات خاصی وجود دارد که ولتاژ خروجی ترموکوپل را با دما ارتباط میدهند. دقت این جداول و معادلات باید با دقت اندازهگیری شده تطبیق داده شود.
روش کالیبراسیون:ترموکوپل را در محیطهای دمای مشخص (مانند یخچال (0 درجه سلسیوس) یا آب جوش (100 درجه سلسیوس)) قرار دهید.
ولتاژ تولید شده توسط ترموکوپل را اندازهگیری کرده و آن را با دمای مربوطه مقایسه کنید.
اگر ولتاژ اندازهگیری شده با مقدار محاسبهشده مطابقت نداشته باشد، نیاز به کالیبراسیون یا تعمیر ترموکوپل وجود دارد.
بررسی اتصالها و کابلها
اتصالات و کابلهای ترموکوپل میتوانند بر صحت عملکرد آن تأثیر بگذارند. بررسی موارد زیر میتواند در تشخیص مشکلات کمک کند:
اتصالهای محکم: اطمینان حاصل کنید که اتصالات ترموکوپل به دستگاههای اندازهگیری درست و محکم هستند.
کابلها و سیمها: بررسی کنید که کابلهای ترموکوپل از مواد مناسب و مطابق با استاندارد باشند. همچنین، از آسیب دیدن کابلها، خم شدن یا فرسودگی جلوگیری کنید.
جلوگیری از اتصالات معیوب: اتصالات معیوب میتوانند باعث خطاهای قابل توجه در اندازهگیری شوند.
بررسی دمای مرجع (Cold Junction Compensation)
یکی از مسائل مهم در ترموکوپلها، دمای مرجع است. ترموکوپلها معمولاً نیاز به جبران دمای مرجع دارند. اگر دمای مرجع تغییر کند یا به درستی تنظیم نشود، اندازهگیری دما دقیق نخواهد بود.
سیستمهای جبران دمای مرجع: برخی از دستگاههای اندازهگیری ترموکوپل به طور خودکار دمای مرجع را جبران میکنند. در صورتی که این سیستمها به درستی کار نکنند، ممکن است نتایج اندازهگیری دما نادرست شوند.
آزمایش ترموکوپل با منابع دما شناخته شده
برای اطمینان از عملکرد صحیح، ترموکوپل میتواند در تماس با منابع دما شناختهشده (مانند یخچال، آب جوش، و دمای اتاق) قرار گیرد. اندازهگیری ولتاژ در این دماهای ثابت و مقایسه آن با جداول استاندارد میتواند صحت عملکرد ترموکوپل را تأیید کند.
آب یخ (۰ درجه سانتیگراد): ترموکوپل باید ولتاژی معین (وابسته به نوع ترموکوپل) تولید کند.
آب جوش (۱۰۰ درجه سانتیگراد): ترموکوپل باید ولتاژ مطابق با جدول ولتاژ-دما در این دما تولید کند.
استفاده از ترموکوپلهای استاندارد (Traceable Thermocouples)
برای اطمینان از صحت ترموکوپل، میتوان از ترموکوپلهای استاندارد که کالیبراسیون آنها توسط یک مرجع معتبر انجام شده، استفاده کرد. این ترموکوپلها به عنوان مرجع برای مقایسه و بررسی صحت عملکرد ترموکوپلهای دیگر استفاده میشوند.
بررسی نتایج ترموکوپل در برابر دماسنجهای دقیق
یکی دیگر از روشهای بررسی صحت ترموکوپل، استفاده از دماسنجهای دقیق و مقایسه نتایج آنها با اندازهگیری ترموکوپل است. اگر دماسنجهای دقیق (که برای کالیبراسیون استاندارد شدهاند) اندازهگیری مشابهی با ترموکوپلها ارائه دهند، میتوان نتیجه گرفت که ترموکوپل به درستی کار میکند.
نظارت بر رفتار ترموکوپل در شرایط محیطی
ترموکوپلها ممکن است تحت تأثیر عوامل محیطی مانند رطوبت، فشار یا مواد شیمیایی قرار گیرند. برای بررسی صحت عملکرد ترموکوپل در این شرایط:
بررسی دما در محیطهای مختلف (دمای بالا، پایین، محیطهای شیمیایی) میتواند نشان دهد که آیا ترموکوپل همچنان عملکرد مناسبی دارد یا خیر.
تغییرات در نتایج اندازهگیری میتواند نشاندهنده مشکلاتی در عملکرد ترموکوپل باشد.
تشخیص خرابیهای رایج ترموکوپل
خوردگی یا آسیبهای فیزیکی: ترموکوپلها ممکن است به مرور زمان دچار خوردگی یا آسیبهای فیزیکی شوند که بر عملکرد آنها تأثیر میگذارد.
خطای صفر: اگر ترموکوپل دمای صفر را به درستی اندازهگیری نکند (در دمای محیط)، ممکن است نیاز به تعمیر یا تعویض داشته باشد.
برای اطمینان از صحت عملکرد ترموکوپل، کالیبراسیون منظم، بررسی دماهای مرجع، نظارت بر اتصالات و کابلها، استفاده از منابع دما شناختهشده، و نظارت بر شرایط محیطی بسیار مهم است. به این ترتیب، میتوان از دقت و عملکرد صحیح ترموکوپل در اندازهگیری دما اطمینان حاصل کرد.
حداکثر خطای مجاز ترموکوپل - (Thermocouple)
حداکثر خطای مجاز ترموکوپلها به طور مستقیم به نوع ترموکوپل، دمای اندازهگیری شده، کیفیت ساخت، و شرایط محیطی بستگی دارد. هر نوع ترموکوپل دارای مشخصات خاص خود در زمینه دقت و خطا است که به طور معمول به صورت ولتاژ تولیدی و تفاوت دما مشخص میشود.
عوامل مؤثر بر خطای ترموکوپلها:
نوع ترموکوپل: هر نوع ترموکوپل (مثلاً K, J, T, R) ویژگیها و حساسیت خاص خود را دارد. به عنوان مثال، ترموکوپلهای نوع K نسبت به ترموکوپلهای نوع R ارزانتر و دقیقتر در دماهای پایینتر هستند.
محدوده دمایی: دقت ترموکوپلها معمولاً با افزایش دما کاهش مییابد. در دماهای بسیار بالا، خطای ترموکوپل ممکن است افزایش یابد.
کالیبراسیون: ترموکوپلهایی که به درستی کالیبره نشدهاند ممکن است خطای بیشتری داشته باشند.
شرایط محیطی: فشار، رطوبت، و نوع مواد شیمیایی محیط میتوانند تأثیر زیادی بر دقت ترموکوپلها بگذارند.
نوع دستگاه اندازهگیری: دستگاهی که ترموکوپل را به آن متصل میکنید (مثلاً دستگاههای ترمومتر دیجیتال) نیز میتواند در خطای اندازهگیری تأثیرگذار باشد.
خطای مجاز بر اساس نوع ترموکوپل:
ترموکوپل نوع K (کروم-آلومینیوم):
حداکثر خطای مجاز: حدود 2.2 درجه سانتیگراد یا 0.75% از مقدار اندازهگیری شده، هر کدام که بیشتر باشد.
در دماهای بالا (بیش از 1000 درجه سانتیگراد)، خطای این نوع ترموکوپل ممکن است کمی بیشتر باشد.
ترموکوپل نوع J (آهن-کنستانتان):
حداکثر خطای مجاز: حدود 2.0 درجه سانتیگراد یا 0.75% از مقدار اندازهگیری شده، هر کدام که بیشتر باشد.
این ترموکوپلها در دماهای پایین بسیار دقیق هستند ولی در دماهای بالاتر کمتر دقیق هستند.
ترموکوپل نوع T (مس-کنستانتان):
حداکثر خطای مجاز: حدود 1.0 درجه سانتیگراد یا 0.75% از مقدار اندازهگیری شده، هر کدام که بیشتر باشد.
این نوع ترموکوپلها برای دماهای پایین تا متوسط دقیقتر از انواع دیگر هستند.
ترموکوپل نوع E (کنستانتان-کنستانتان):
حداکثر خطای مجاز: حدود 1.0 درجه سانتیگراد یا 0.5% از مقدار اندازهگیری شده.
دقت بالایی در دماهای متوسط تا بالا دارد.
ترموکوپل نوع N (نیکلی-کروم-سیلیکون):
حداکثر خطای مجاز: حدود 1.0 درجه سانتیگراد یا 0.75% از مقدار اندازهگیری شده.
این ترموکوپل مقاوم به خوردگی و اکسیداسیون است، بنابراین میتواند در شرایط سخت کار کند.
ترموکوپل نوع R (پلاتین-رودیوم):
حداکثر خطای مجاز: حدود 1.0 درجه سانتیگراد یا 0.1% از مقدار اندازهگیری شده.
برای دماهای بسیار بالا (تا 1600 درجه سانتیگراد) بسیار دقیق است.
ترموکوپل نوع S (پلاتین-رودیوم):
حداکثر خطای مجاز: حدود 1.0 درجه سانتیگراد یا 0.1% از مقدار اندازهگیری شده.
مشابه نوع R، این ترموکوپل نیز دقت بسیار بالایی دارد و برای اندازهگیری دماهای بسیار بالا مناسب است.
ترموکوپل نوع B (پلاتین-رودیوم):
حداکثر خطای مجاز: حدود 1.5 درجه سانتیگراد یا 0.1% از مقدار اندازهگیری شده.
این نوع ترموکوپل برای دماهای بسیار بالا (تا 1800 درجه سانتیگراد) طراحی شده و دقت خوبی دارد.
ترموکوپل نوع C (تنگستن-تنگستن):
حداکثر خطای مجاز: حدود 2.0 درجه سانتیگراد یا 0.1% از مقدار اندازهگیری شده.
مناسب برای دماهای فوقالعاده بالا (تا 2300 درجه سانتیگراد).
خطای کلی در عملکرد ترموکوپلها:
دماهای پایین: در دماهای پایین (زیر 0 درجه سانتیگراد)، اکثر ترموکوپلها دقیقتر عمل میکنند.
دماهای بالا: در دماهای بالا (بیش از 1000 درجه سانتیگراد)، ترموکوپلها معمولاً دقت کمتری دارند. برای دماهای بسیار بالا، ترموکوپلهای نوع R، S یا B بهترین گزینه هستند.
خطای به دلیل محیط: عوامل محیطی مثل رطوبت، فشار و مواد شیمیایی میتوانند بر دقت ترموکوپلها تأثیر بگذارند. بنابراین، ترموکوپلها باید در شرایط مناسب و با استفاده از تجهیزات مناسب نصب شوند.
خطای مجاز ترموکوپلها بستگی به نوع آنها، محدوده دمایی و شرایط محیطی دارد. برای انتخاب مناسبترین ترموکوپل، باید میزان خطای قابل قبول برای کاربرد خاص خود را در نظر بگیرید. همچنین، برای کاهش خطا، کالیبراسیون منظم و استفاده از ترموکوپلهای با کیفیت بالا ضروری است.
نکات ایمنی کار با ترموکوپل - (Thermocouple)
کار با ترموکوپلها نیاز به رعایت نکات ایمنی خاصی دارد تا از دقت اندازهگیری دما اطمینان حاصل شود و از بروز خطرات در هنگام استفاده جلوگیری شود. در اینجا به مهمترین نکات ایمنی کار با ترموکوپلها اشاره میشود:
استفاده از ترموکوپلهای مناسب برای شرایط محیطی
انتخاب نوع مناسب ترموکوپل: برای هر محیط کاری و نوع دما، باید از ترموکوپلهایی با مشخصات و ویژگیهای مناسب استفاده کرد. به عنوان مثال، اگر دماهای بسیار بالا یا محیطهای شیمیایی دارید، باید از ترموکوپلهای مقاوم مانند نوع R یا S استفاده کنید.
مقاومت به خوردگی و اکسیداسیون: در محیطهای خاصی که مواد شیمیایی یا رطوبت بالا وجود دارد، باید ترموکوپلهای مقاوم در برابر خوردگی و اکسیداسیون را انتخاب کنید.
اطمینان از نصب صحیح و محکم ترموکوپل
اتصال مناسب: اطمینان حاصل کنید که ترموکوپل به درستی و به صورت محکم به سیستم نصب شده است. اتصالات شل یا غیرمطمئن میتوانند موجب افت دقت یا خرابی دستگاه شوند.
استفاده از ابزارهای مناسب برای نصب: از ابزارهایی مانند پیچگوشتی یا آچار برای نصب ترموکوپل استفاده کنید تا اتصال آن محکم و بدون آسیب دیدن باشد.
جلوگیری از تماس با سطوح داغ
احتیاط در هنگام کار با دماهای بالا: بسیاری از ترموکوپلها در دماهای بسیار بالا کار میکنند. باید از تماس مستقیم با قسمتهای داغ خودداری کرده و از تجهیزات محافظ مانند دستکشهای عایق حرارت استفاده کنید.
استفاده از پوشش عایق: در صورت نیاز، از پوششهای عایق برای کابلها و اتصالات ترموکوپل استفاده کنید تا از انتقال گرما جلوگیری شود.
مراقبت از کابلها و اتصالات
حفاظت از کابلها: کابلهای ترموکوپل باید بهطور ایمن در مسیرهایی قرار گیرند که از آسیب فیزیکی و تماس با منابع حرارتی یا مواد شیمیایی جلوگیری شود.
جلوگیری از پیچخوردگی یا آسیب کابلها: کابلها نباید تحت فشار، کشش یا پیچیدگی قرار بگیرند زیرا این موارد میتوانند باعث آسیب به سیمها و کاهش دقت اندازهگیری شوند.
استفاده از ترموکوپلها در دماهای مناسب
محدوده دما: هر نوع ترموکوپل برای اندازهگیری دما در یک محدوده خاص طراحی شده است. استفاده از ترموکوپلها در دماهای خارج از محدوده توصیهشده میتواند باعث آسیب به آنها یا کاهش عمر مفیدشان شود.
جلوگیری از دماهای شدید: اگر ترموکوپل در دماهای بسیار بالا یا پایین استفاده میشود، باید مراقب باشیم که دمای محیط یا منبع حرارتی به طور ناگهانی تغییر نکند.
کالیبراسیون منظم
کالیبراسیون: ترموکوپلها باید به صورت دورهای کالیبره شوند تا از دقت اندازهگیری آنها اطمینان حاصل شود. به ویژه در شرایط صنعتی که اندازهگیری دقیق دما اهمیت دارد، کالیبراسیون صحیح و منظم ضروری است.
کنترل و ارزیابی مجدد: ترموکوپلها باید در صورت نیاز و قبل از استفاده مجدد، بررسی و ارزیابی شوند.
حفاظت در برابر رطوبت و مواد شیمیایی
مقابله با رطوبت: اگر ترموکوپلها در محیطهای مرطوب استفاده میشوند، باید از مدلهایی که مقاوم به رطوبت هستند استفاده کنید. همچنین، اتصالات باید در برابر ورود آب محافظت شوند.
مواد شیمیایی: برای محیطهای شیمیایی باید از ترموکوپلهای مقاوم به خوردگی و آسیبدیدگی ناشی از مواد شیمیایی استفاده کرد.
آگاهی از خطرات الکتریکی
الکتریسیته ساکن: در صورت استفاده از ترموکوپلها با ولتاژ بالا، باید از تجهیزات محافظت در برابر الکتریسیته ساکن و جریانهای ناخواسته استفاده کنید تا از خطرات الکتریکی جلوگیری شود.
تست ایمنی برق: پیش از اتصال ترموکوپلها به سیستمهای الکتریکی، از عدم وجود خطرات برقی و مطابقت با استانداردهای ایمنی اطمینان حاصل کنید.
نظارت بر شرایط محیطی و تغییرات دما
نظارت بر تغییرات دما: هنگام استفاده از ترموکوپل در محیطهای صنعتی، نظارت بر تغییرات دما و عملکرد ترموکوپل ضروری است. هرگونه تغییرات غیرعادی در دما یا عملکرد ممکن است نشاندهنده یک مشکل یا خرابی باشد.
محافظت در برابر شرایط سخت: ترموکوپلها باید در برابر شرایط شدید محیطی، مانند فشارهای بالا، ارتعاشات شدید یا شوکهای حرارتی محافظت شوند.
آموزش کاربران
آموزش ایمنی: تمامی افرادی که از ترموکوپلها استفاده میکنند، باید آموزشهای لازم در زمینه ایمنی کار با آنها را دریافت کرده باشند. آشنایی با اصول صحیح نصب، استفاده و نگهداری ترموکوپلها میتواند از بروز بسیاری از خطرات جلوگیری کند.
برای اطمینان از ایمنی کار با ترموکوپلها و کاهش خطرات ناشی از استفاده نادرست، باید نکات ایمنی زیر را رعایت کرد: انتخاب نوع مناسب ترموکوپل، نصب صحیح، مراقبت از کابلها و اتصالات، کالیبراسیون منظم، و محافظت در برابر شرایط محیطی سخت. همچنین، آموزش کاربران و نظارت بر شرایط کاری از اهمیت بالایی برخوردار است.
قسمتهای تشکیل دهنده ترموکوپل - (Thermocouple)
ترموکوپل (Thermocouple) از چندین قسمت مختلف تشکیل شده است که هر کدام نقش خاصی در اندازهگیری دما و عملکرد دستگاه ایفا میکنند. در زیر به توضیح اجزای اصلی ترموکوپل پرداخته شده است:
دو سیم از مواد مختلف (Electrodes)
ترموکوپل از دو سیم فلزی مختلف ساخته شده است که معمولاً از فلزاتی مانند کروم، آلومینیوم، مس، نیکل، پلاتین و ترکیبهای دیگر تشکیل میشوند.
سیمهای فلزی مختلف دارای خصوصیات حرارتی متفاوت هستند که باعث تولید ولتاژ در اثر اختلاف دما میشود. این پدیده به نام اثر ترموالکتریک شناخته میشود.
این دو فلز از انتهای خود به هم متصل شدهاند و در انتهای دیگر به دستگاه اندازهگیری متصل میشوند.
اتصال جوش (Hot Junction یا Measuring Junction)
اتصال داغ یا جوش داغ جایی است که دو سیم فلزی مختلف به هم متصل میشوند و به منبع حرارتی یا دمایی که میخواهید اندازهگیری کنید، متصل میشوند.
این نقطه است که دمای مورد نظر توسط ترموکوپل اندازهگیری میشود. زمانی که این نقطه در معرض دما قرار میگیرد، به دلیل تفاوت دمای این نقطه با نقاط دیگر، ولتاژ خاصی تولید میشود که به دستگاه اندازهگیری منتقل میشود.
اتصال سرد (Cold Junction یا Reference Junction)
اتصال سرد نقطهای است که انتهای دیگر سیمهای ترموکوپل به دستگاه اندازهگیری متصل میشود و معمولاً در دمای محیط قرار دارد.
دمای این اتصال به عنوان دمای مرجع در محاسبه دمای واقعی استفاده میشود. ترموکوپلها معمولاً برای جبران تغییرات دمایی این اتصال به سیستمهایی به نام جبران دمای مرجع (Cold Junction Compensation) نیاز دارند.

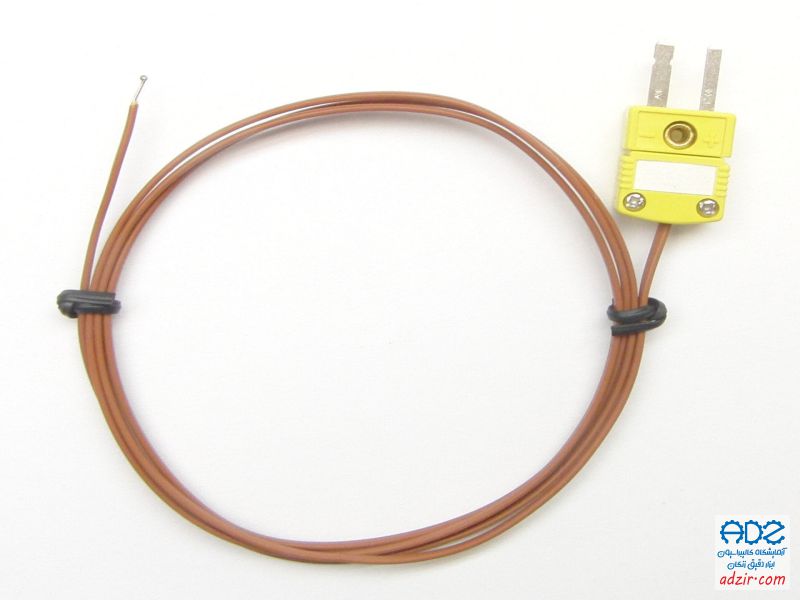

کابلها و پوشش (Wires and Insulation)
سیمهای فلزی ترموکوپل معمولاً توسط یک پوشش عایق محافظت میشوند تا از تماس با محیط اطراف جلوگیری کرده و از آسیب فیزیکی محافظت کنند.
عایقها معمولاً از مواد سرامیکی، پلاستیکی یا مواد معدنی ساخته میشوند که میتوانند در برابر دماهای بالا مقاوم باشند.
پوششها به ویژه در محیطهای صنعتی که دماهای شدید یا مواد شیمیایی وجود دارند، از اهمیت بالایی برخوردارند.
اتصال به دستگاه اندازهگیری (Connection to Measurement Device)
انتهای آزاد دو سیم فلزی معمولاً به دستگاه اندازهگیری (مثلاً ترمومتر دیجیتال یا سیستم کنترل دما) متصل میشوند. این اتصال ممکن است از طریق کانکتورها، کابلهای اضافی یا سیمها صورت گیرد.
دستگاه اندازهگیری ولتاژ تولید شده توسط ترموکوپل را میخواند و بر اساس ولتاژ و نوع ترموکوپل، دمای مربوطه را محاسبه میکند.
مقاومتها و فیلترهای الکتریکی (Resistances and Electrical Filters)
در برخی از سیستمهای ترموکوپل، برای کاهش اثرات نویز الکتریکی و مقاومتهای غیرمستقیم از مقاومتها و فیلترهای الکتریکی استفاده میشود تا دقت اندازهگیری افزایش یابد.
این قطعات معمولاً در دستگاه اندازهگیری ترموکوپل یا در داخل سیستمهای مخصوص برای کاهش خطاهای ناشی از سیگنالهای ناخواسته قرار دارند.
نوع ترموکوپل (Thermocouple Type)
ترموکوپلها به انواع مختلفی تقسیم میشوند که هر کدام از دو فلز مختلف تشکیل شدهاند. این فلزات ویژگیهای متفاوتی در زمینه دقت، حساسیت و مقاومتی دارند.
ترموکوپل نوع K: ساخته شده از کروم و آلومینیوم.
ترموکوپل نوع J: ساخته شده از آهن و کنستانتان.
ترموکوپل نوع T: ساخته شده از مس و کنستانتان.
ترموکوپل نوع R: ساخته شده از پلاتین و رودیوم.
ترموکوپل نوع S: ساخته شده از پلاتین و رودیوم.
و انواع دیگر مانند N، E، B.

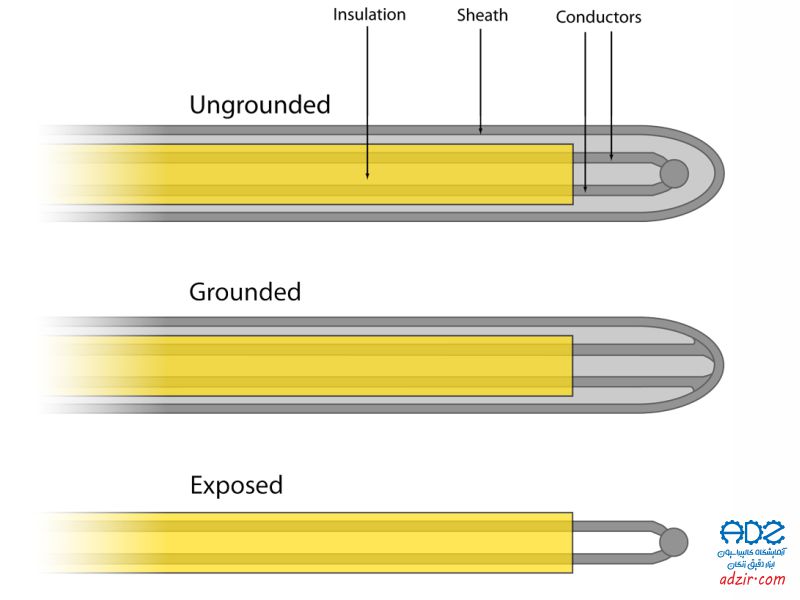

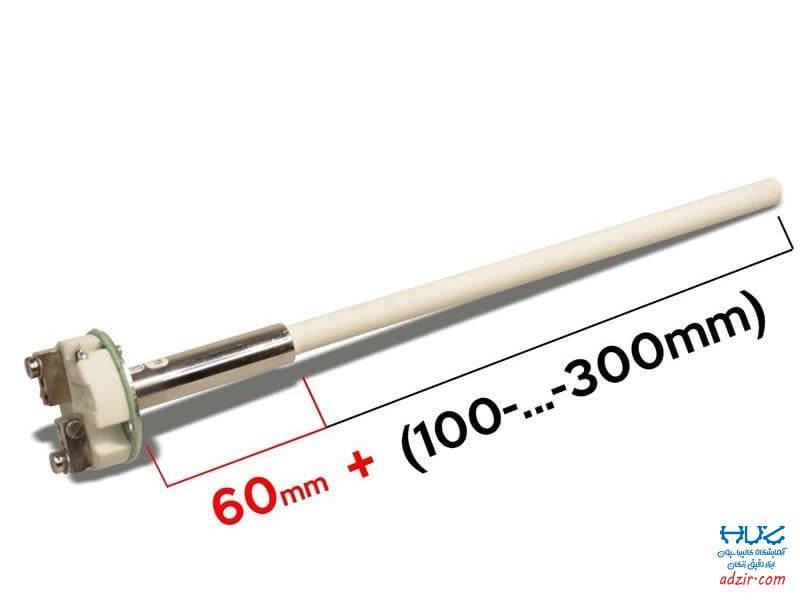

پوششهای محافظ (Protective Sheath)
در بسیاری از ترموکوپلها، برای محافظت از سیمهای فلزی و جلوگیری از آسیبهای فیزیکی یا شیمیایی، از پوششهای محافظ استفاده میشود.
این پوششها میتوانند از مواد مختلفی مانند فولاد ضدزنگ، سرامیک، یا پلاستیک باشند و به ترموکوپلها کمک میکنند تا در برابر شرایط سخت محیطی مقاومت کنند.
ترموکوپلها دستگاههای ساده و موثری برای اندازهگیری دما هستند که از دو سیم فلزی مختلف تشکیل شدهاند و به دلیل پدیده اثر ترموالکتریک، ولتاژی تولید میکنند که میتوان آن را به دما تبدیل کرد. اجزای اصلی تشکیلدهنده ترموکوپل شامل دو سیم فلزی مختلف، اتصالات داغ و سرد، کابلها و پوششها، و اتصالات به دستگاههای اندازهگیری هستند.
شرکت های سازنده ترموکوپل - (Thermocouple)
چندین شرکت معتبر در سطح جهانی وجود دارند که ترموکوپلها و سایر تجهیزات مرتبط با اندازهگیری دما را تولید میکنند. این شرکتها به تولید انواع ترموکوپلها (K, J, T, R و سایر انواع) با کیفیتهای مختلف و مطابق با استانداردهای جهانی میپردازند. در ادامه به معرفی برخی از شناختهشدهترین شرکتهای سازنده ترموکوپلها پرداخته شده است:
Omega Engineering, Inc.
محصولات: این شرکت یکی از بزرگترین تولیدکنندگان تجهیزات اندازهگیری دما، از جمله ترموکوپلها است. انواع مختلف ترموکوپلها از جمله انواع K، J، T، E و S را تولید میکند.
ویژگیها: محصولاتی با دقت بالا، طول عمر طولانی و مقاوم در برابر شرایط محیطی سخت.
وبسایت: omega.com
Honeywell
محصولات: Honeywell نیز یکی از تولیدکنندگان برجسته در زمینه ترموکوپلها و سنسورها است. این شرکت انواع ترموکوپلها، از جمله ترموکوپلهای نوع K، J، T و N را تولید میکند.
ویژگیها: دقت بالا، قابلیت اطمینان بالا و طراحی برای استفاده در صنایع مختلف مانند خودروسازی، نفت و گاز، و صنعت شیمیایی.
وبسایت: honeywell.com
Watlow
محصولات: Watlow در زمینه تولید ترموکوپلها و دیگر سنسورهای دما فعالیت دارد و انواع مختلفی از ترموکوپلها را برای کاربردهای مختلف ارائه میدهد.
ویژگیها: ترموکوپلهای دقیق با قابلیت استفاده در محیطهای صنعتی پیچیده و با دماهای بسیار بالا.
وبسایت: watlow.com
Tempco Electric Heater Corporation
محصولات: Tempco تولیدکننده انواع ترموکوپلها و تجهیزات اندازهگیری دما است. این شرکت ترموکوپلهای مختلف از جمله نوع K، J، T، و E را برای کاربردهای صنعتی و آزمایشگاهی عرضه میکند.
ویژگیها: محصولات با کیفیت بالا برای استفاده در صنایع مختلف مانند صنعت خودروسازی و انرژی.
وبسایت: tempco.com
TC Ltd (Thermocouple Technology Ltd)
محصولات: این شرکت به طور تخصصی در زمینه تولید ترموکوپلها و ترمومترها فعالیت میکند. TC Ltd انواع مختلف ترموکوپلها و سنسورها را برای اندازهگیری دما تولید میکند.
ویژگیها: ترموکوپلهای سفارشی برای کاربردهای ویژه و نیازهای دقیق دمایی.
وبسایت: tc-ltd.co.uk
Endress+Hauser
محصولات: Endress+Hauser یکی از شرکتهای جهانی است که سنسورهای دما از جمله ترموکوپلها را برای استفاده در صنایع فرآیندی تولید میکند.
ویژگیها: ترموکوپلهای با دقت بالا که برای استفاده در محیطهای صنعتی و فرآیندهای کنترل دما طراحی شدهاند.
وبسایت: endress.com
Pyromation
محصولات: Pyromation تولیدکننده پیشرو در زمینه ترموکوپلها، ترمومترها و سایر سنسورهای دما است. انواع مختلف ترموکوپلها از جمله نوع K، J، T، و R را تولید میکند.
ویژگیها: ترموکوپلهای با دقت بالا و طراحیهایی برای استفاده در دماهای صنعتی بالا و محیطهای سخت.
وبسایت: pyromation.com
Exergen
محصولات: Exergen به تولید انواع سنسورهای دما و ترموکوپلها برای صنایع مختلف از جمله بهداشت، داروسازی، و صنعت خودروسازی میپردازد.
ویژگیها: تولید ترموکوپلهای دقیق با تمرکز بر اندازهگیری دما در سطح بالای دقت.
وبسایت: exergen.com
Durex Industries
محصولات: این شرکت انواع ترموکوپلها، هیترها و سیستمهای کنترل دما را تولید میکند و به صنایع مختلفی مانند نفت، گاز و تولید انرژی خدمت میکند.
ویژگیها: طراحی و تولید سنسورهای دما با دقت بالا برای محیطهای صنعتی.
وبسایت: durexindustries.com
Omega Sensors
محصولات: Omega Sensors تولیدکننده سنسورهای دما، از جمله انواع ترموکوپلها است. این شرکت انواع ترموکوپلها و سنسورهای دما را برای کاربردهای مختلف صنعتی و آزمایشگاهی عرضه میکند.
ویژگیها: دقت بالا، طراحی مقاوم و مناسب برای استفاده در محیطهای دشوار.
وبسایت: omegasensors.com
این شرکتها از معتبرترین تولیدکنندگان ترموکوپلها هستند و محصولات آنها در صنایع مختلفی از جمله نفت و گاز، تولید انرژی، خودروسازی، شیمیایی و داروسازی کاربرد دارند. در انتخاب ترموکوپل مناسب، توجه به نوع دما، شرایط محیطی و دقت مورد نیاز بسیار حائز اهمیت است.
نکات مهم هنگام خرید ترموکوپل - (Thermocouple)
هنگام خرید ترموکوپل (Thermocouple) باید به چندین نکته مهم توجه کرد تا اطمینان حاصل شود که ترموکوپل خریداریشده با نیازهای دمایی و کاربردی شما مطابقت دارد. در اینجا نکات مهمی که باید هنگام خرید ترموکوپل در نظر بگیرید آمده است:
نوع ترموکوپل
انتخاب نوع مناسب ترموکوپل: ترموکوپلها انواع مختلفی دارند که هرکدام ویژگیها و کاربردهای خاص خود را دارند. مهمترین انواع ترموکوپلها عبارتند از:
نوع K (کروم-آلومینیوم): مناسب برای دماهای متوسط و ارزانترین نوع ترموکوپل.
نوع J (آهن-کنستانتان): برای دماهای پایین مناسب است.
نوع T (مس-کنستانتان): مناسب برای محیطهای مرطوب و دماهای پایین.
نوع R و S (پلاتین-رودیوم): مناسب برای دماهای بسیار بالا و محیطهای حساس.
نوع E (نیکل-کنستانتان): دقت بالا و محدوده دمایی خوب.
انتخاب نوع ترموکوپل باید بر اساس دمای کاری، حساسیت، و نوع محیط انجام شود.
محدوده دمایی
محدوده دمایی ترموکوپل: هر نوع ترموکوپل محدوده دمایی خاص خود را دارد. باید دقت کنید که ترموکوپل انتخابی شما توانایی اندازهگیری دمای مورد نظر شما را داشته باشد.
برای دماهای بسیار بالا (تا 1700 درجه سانتیگراد) باید از ترموکوپلهای نوع S، R یا B استفاده کنید.
برای دماهای پایین و میاندامنه (تا 1300 درجه سانتیگراد) ترموکوپلهای نوع K یا J مناسبتر هستند.
حساسیت و دقت
حساسیت ترموکوپل: حساسیت به این معناست که ترموکوپل چه میزان تغییرات دما را به ولتاژ تبدیل میکند. ترموکوپلهای نوع K معمولاً حساسیت بالایی دارند.
دقت: ترموکوپلها معمولاً دارای دقتهای مختلف هستند. برخی از ترموکوپلها به دقت بالا در اندازهگیری دما نیاز دارند، بنابراین باید ترموکوپلهایی با دقت مناسب خریداری کنید.
مواد و ساختار
مواد سیمها: ترموکوپلها معمولاً از فلزات خاصی مانند کروم، آلومینیوم، مس، نیکل یا پلاتین ساخته میشوند. باید به ترکیب فلزات ترموکوپل توجه کنید تا مطمئن شوید که با شرایط محیطی شما سازگار است.
اگر قرار است در محیطهایی با مواد شیمیایی یا شرایط سخت (مانند دمای بالا یا فشار زیاد) استفاده کنید، باید از ترموکوپلهای مقاوم به خوردگی و دماهای شدید استفاده کنید.
پوششها: پوششهای محافظ ترموکوپل میتوانند از مواد سرامیکی، پلاستیکی، یا فولادی ضدزنگ ساخته شوند. پوشش مناسب بسته به شرایط محیطی (رطوبت، مواد شیمیایی، فشار و دما) انتخاب میشود.
طول و اندازه ترموکوپل
طول سیم: طول سیم ترموکوپل باید متناسب با نیاز شما باشد. طول کوتاهتر برای محیطهای کوچک و طول بلندتر برای محیطهای بزرگتر یا زمانی که نیاز به اندازهگیری در فواصل دور دارید، مناسب است.
قطر سیم: قطر سیم ترموکوپل بر میزان حساسیت آن تأثیر میگذارد. سیمهای ضخیمتر مقاومت بیشتری دارند، ولی حساسیت کمتری به تغییرات دما نشان میدهند.
نوع اتصال و کانکتور
نوع اتصال: اتصال ترموکوپل به دستگاه اندازهگیری دما باید به درستی صورت گیرد. برای اتصال بهتر و جلوگیری از خطاهای اندازهگیری، میتوانید از کانکتورهای ترموکوپل خاص استفاده کنید.
کانکتورهای ترموکوپل: انواع مختلفی از کانکتورها (مانند کانکتورهای استاندارد یا تخصصی) وجود دارد. انتخاب کانکتور مناسب برای اطمینان از انتقال دقیق سیگنال ضروری است.
محیط کاری و شرایط خاص
شرایط محیطی: محیطهای صنعتی یا آزمایشگاهی معمولاً شرایط خاصی دارند که ترموکوپلها باید در برابر آنها مقاوم باشند، مانند دماهای بسیار بالا یا پایین، رطوبت، فشار بالا یا مواد شیمیایی.
اگر ترموکوپل قرار است در محیطهای خشن مانند صنایع فولادسازی، نفت و گاز، یا شیمیایی استفاده شود، باید از ترموکوپلهایی با مقاومت بالا در برابر این شرایط استفاده کنید.
کالیبراسیون
کالیبراسیون: ترموکوپلها باید به صورت منظم کالیبره شوند. هنگام خرید، به این نکته توجه کنید که آیا ترموکوپل دارای گواهی کالیبراسیون است یا خیر. برای دقت بالا در اندازهگیری، نیاز به کالیبراسیون منظم خواهید داشت.
قیمت و کیفیت
مقایسه قیمتها: قیمت ترموکوپلها بسته به نوع، دقت، حساسیت، و مواد استفادهشده در آنها متفاوت است. باید اطمینان حاصل کنید که ترموکوپل خریداریشده علاوه بر کیفیت بالا، قیمت مناسبی نیز دارد.
برند معتبر: برندهای معتبر معمولاً تضمینکننده کیفیت بالای محصولات خود هستند. از خرید محصولات ارزانقیمت با کیفیت پایین که ممکن است خطاهای اندازهگیری به همراه داشته باشند، خودداری کنید.
گارانتی و خدمات پس از فروش
گارانتی: قبل از خرید، از فروشنده بخواهید اطلاعاتی در مورد گارانتی و خدمات پس از فروش ارائه دهد. گارانتی محصولات به شما اطمینان میدهد که در صورت بروز مشکلات، امکان تعویض یا تعمیر ترموکوپل وجود دارد.
برای خرید ترموکوپل مناسب، باید به نوع ترموکوپل، محدوده دمایی، دقت، حساسیت، مواد و ساختار آن، طول و اندازه، شرایط محیطی و نوع اتصال توجه کنید. همچنین بررسی گارانتی و خدمات پس از فروش، و مقایسه قیمتها با کیفیت نیز از عوامل مهم در انتخاب ترموکوپل مناسب است.
استاندارد ساخت و کلاس بندی ترموکوپل - (Thermocouple)
ترموکوپلها بر اساس استانداردهای مختلفی دستهبندی میشوند که از جمله آنها میتوان به استانداردهای بینالمللی و ملی اشاره کرد. این استانداردها تعیین میکنند که ترموکوپلها چگونه ساخته شوند، در چه محدودههای دمایی عمل کنند، و چطور برای کاربردهای مختلف کالیبره شوند. همچنین ترموکوپلها به کلاسهای مختلفی تقسیم میشوند که به کیفیت و دقت عملکرد آنها اشاره دارند.
استانداردهای بینالمللی ترموکوپل
ASTM (American Society for Testing and Materials)
ASTM E230: یکی از معروفترین استانداردهای بینالمللی برای ترموکوپلها است که در آن جزئیات دقیق در مورد عملکرد، ساختار و دقت انواع مختلف ترموکوپلها (K، J، T، N، E، R و غیره) ذکر شده است.
این استاندارد شامل اطلاعاتی در مورد ولتاژ ترموکوپلها، محدوده دمایی و کاربردهای مختلف آنها است.
در این استاندارد همچنین به نحوه کالیبراسیون و نحوه استفاده از ترموکوپلها در صنایع مختلف پرداخته شده است.
IEC (International Electrotechnical Commission)
IEC 60584: این استاندارد بینالمللی به تفصیل به تعریف و استفاده از ترموکوپلها در محیطهای صنعتی میپردازد. استاندارد IEC 60584 اطلاعاتی راجع به انواع مختلف ترموکوپلها، عملکرد، ساختار و محدودیتهای آنها ارائه میدهد.
این استاندارد در مورد کلاسهای مختلف ترموکوپل و ویژگیهای دقت آنها بحث میکند.
همچنین به شرایط عملیاتی و نحوه استفاده از ترموکوپلها در دماهای مختلف پرداخته میشود.
کلاسبندی ترموکوپلها
ترموکوپلها به طور کلی بر اساس دقت و نوع مواد تشکیلدهنده در چندین کلاس مختلف دستهبندی میشوند. این کلاسها به طور کلی تعیینکننده دقت اندازهگیری ترموکوپل در دماهای مختلف هستند.
کلاس 1 (Class 1)
دقت بالا: ترموکوپلهای کلاس 1 دقت بسیار بالایی دارند و برای اندازهگیری دما در آزمایشگاهها و کاربردهای علمی دقیق مورد استفاده قرار میگیرند.
خطای دما: خطای این ترموکوپلها معمولاً ±1.5 درجه سانتیگراد یا ±0.25% از مقدار خوانده شده است (بسته به نوع ترموکوپل).
این ترموکوپلها بیشتر در اندازهگیریهای دقیق و محیطهای کنترلشده استفاده میشوند.
کلاس 2 (Class 2)
دقت متوسط: ترموکوپلهای کلاس 2 دقت کمتری نسبت به کلاس 1 دارند و معمولاً برای کاربردهای صنعتی و تجاری مناسب هستند.
خطای دما: خطای این ترموکوپلها معمولاً ±2.5 درجه سانتیگراد یا ±0.75% از مقدار خوانده شده است.
این ترموکوپلها بیشتر در صنایع و شرایطی که نیاز به دقت بالا نیست، مانند سیستمهای گرمایشی یا فرآیندهای صنعتی مورد استفاده قرار میگیرند.
کلاس 3 (Class 3)
دقت پایین: ترموکوپلهای کلاس 3 برای استفاده در کاربردهایی که دقت کمتری نیاز دارند، طراحی شدهاند.
خطای دما: خطای این ترموکوپلها معمولاً بیشتر از کلاسهای 1 و 2 است و به طور معمول ±5 درجه سانتیگراد یا ±2% از مقدار خوانده شده است.
این ترموکوپلها در برخی صنایع و کاربردهایی که دقت کمتر اهمیت دارد، مورد استفاده قرار میگیرند.
انواع ترموکوپل و کاربردهای آنها
ترموکوپل نوع K (کروم-آلومینیوم)
یکی از محبوبترین و رایجترین انواع ترموکوپلها است که برای اندازهگیری دما در محدوده وسیعی از 0 تا 1372 درجه سانتیگراد مناسب است.
در صنایع مختلف مانند تولید، خودروسازی و صنایع شیمیایی کاربرد دارد.
ترموکوپل نوع J (آهن-کنستانتان)
محدوده دمایی این ترموکوپل از -40 تا 750 درجه سانتیگراد است.
بیشتر برای استفاده در محیطهای با دمای پایین تا متوسط کاربرد دارد و در صنایع فلزی و الکترونیکی استفاده میشود.
ترموکوپل نوع T (مس-کنستانتان)
مناسب برای دماهای پایین است و معمولاً در محدوده دمایی -200 تا 350 درجه سانتیگراد استفاده میشود.
این ترموکوپل در شرایطی که رطوبت بالا وجود دارد یا برای اندازهگیری دماهای پایین مانند در محیطهای آزمایشگاهی و داروسازی استفاده میشود.
ترموکوپل نوع R و S (پلاتین-رودیوم)
ترموکوپلهای نوع R و S برای دماهای بسیار بالا تا 1600 درجه سانتیگراد و حتی بالاتر مناسب هستند.
این ترموکوپلها معمولاً در صنایع متالورژی، شیمیایی، و آزمایشگاههای تحقیقاتی استفاده میشوند.
ترموکوپل نوع E (نیکل-کنستانتان)
محدوده دمایی این ترموکوپل از -200 تا 900 درجه سانتیگراد است و حساسیت بالایی دارد.
این ترموکوپلها معمولاً در اندازهگیری دما در دماهای پایین و متوسط و کاربردهای علمی و تحقیقاتی استفاده میشوند.
جبران دمای مرجع (Cold Junction Compensation)
ترموکوپلها نیاز به جبران دمای مرجع دارند، زیرا دمای اتصال سرد (Cold Junction) بر خوانش نهایی دما تأثیر میگذارد. برای جلوگیری از خطاهای دما، این جبرانسازی باید انجام شود تا دما با دقت بیشتری اندازهگیری شود.
بسیاری از دستگاههای اندازهگیری دما (ترمومترها یا کنترلکنندهها) به طور خودکار این جبران دمای مرجع را انجام میدهند.
ترموکوپلها بر اساس استانداردهای بینالمللی مانند ASTM و IEC و طبق کلاسهای دقت دستهبندی میشوند. این استانداردها جزئیات دقیقی در مورد عملکرد، ساخت و استفاده از ترموکوپلها فراهم میکنند. انتخاب ترموکوپل مناسب بستگی به نیاز دقیق دما، حساسیت، شرایط محیطی و نوع کاربرد شما دارد.
تعمیر و سرویس دوره ای ترموکوپل – (Thermocouple)
ترموکوپلها به دلیل حساسیت بالا به دما و استفاده در شرایط محیطی مختلف نیاز به نگهداری و سرویس دورهای دارند. تعمیر و سرویس ترموکوپلها برای حفظ دقت اندازهگیری دما و عملکرد صحیح آنها بسیار مهم است. در ادامه نکاتی برای تعمیر و سرویس دورهای ترموکوپلها آورده شده است:
بررسی و تمیزکاری دورهای
تمیز کردن ترموکوپل: در معرض قرار گرفتن ترموکوپلها در محیطهای صنعتی ممکن است باعث تجمع آلودگی، گرد و غبار، یا مواد شیمیایی روی آنها شود. این موارد میتوانند عملکرد ترموکوپل را تحت تأثیر قرار دهند. به طور دورهای، باید ترموکوپلها تمیز شوند.
برای تمیز کردن ترموکوپلها از مواد شیمیایی یا محلولهای مناسب استفاده کنید.
اگر ترموکوپل در معرض مواد سخت یا دمای بالا قرار دارد، ممکن است نیاز به تمیز کردن با استفاده از برسهای نرم یا روشهای غیرمحرک داشته باشد.
بررسی سیمها و اتصالات
بررسی سیمها و اتصالات: سیمهای ترموکوپل ممکن است به مرور زمان دچار آسیب یا خوردگی شوند. سیمها باید از نظر انسداد یا پارگی بررسی شوند.
اتصالات: باید اطمینان حاصل کنید که اتصالات ترموکوپل به دستگاههای اندازهگیری (مانند کنترلرها یا نمایشگرهای دما) به درستی برقرار شدهاند.
بررسی اتصالات برای جلوگیری از بروز اختلالات در انتقال سیگنالها ضروری است.
کالیبراسیون دورهای
کالیبراسیون: ترموکوپلها به دلیل تاثیر دما و زمان ممکن است با گذشت زمان دقت خود را از دست دهند. بنابراین، کالیبراسیون دورهای بسیار مهم است. کالیبراسیون ترموکوپلها باید به طور منظم انجام شود تا از دقت اندازهگیری آنها اطمینان حاصل شود.
بهتر است کالیبراسیونها طبق استانداردهای صنعتی مانند ASTM E230 یا IEC 60584 انجام شود.
کالیبراسیون میتواند در محل (با استفاده از منابع دمایی دقیق) یا در آزمایشگاه انجام شود.
بررسی کیفیت سیگنال خروجی
کیفیت سیگنال خروجی: یکی از روشهای بررسی عملکرد ترموکوپل بررسی سیگنال خروجی آن است. سیگنال ترموکوپل باید با ولتاژ خاصی مطابق با دمای اندازهگیری شده باشد. در صورتی که سیگنالهای غیرطبیعی یا خطاهایی مشاهده شد، ممکن است ترموکوپل نیاز به تعمیر یا تعویض داشته باشد.
استفاده از مولتیمتر دیجیتال یا دستگاههای اندازهگیری ولتاژ برای بررسی سیگنالها مفید است.
تست فیزیکی ترموکوپل
تست فیزیکی: ترموکوپلها ممکن است در معرض آسیبهای فیزیکی قرار گیرند، به ویژه در محیطهای سخت یا در معرض فشار، ارتعاشات، و شوکهای حرارتی. باید به طور منظم بررسی شوند که آیا ترک، خوردگی، یا تغییر شکل در آنها وجود دارد یا خیر.
این آسیبها میتوانند موجب تغییر در عملکرد ترموکوپل شوند و نیاز به تعویض آنها را ایجاب کنند.
بررسی پوششها و محافظتهای حرارتی
پوششها و عایقها: ترموکوپلها معمولاً دارای پوششها و عایقهای حرارتی هستند که آنها را از آسیبهای محیطی محافظت میکنند. بررسی پوششهای ترموکوپل برای اطمینان از عدم فرسایش، ترکخوردگی یا آسیبهای دیگر ضروری است.
اگر پوششها آسیب دیده باشد، ممکن است لازم باشد که ترموکوپل مجدداً با پوشش جدید تعویض یا تعمیر شود.
جبران دمای مرجع
جبران دمای مرجع: در بسیاری از سیستمها، ترموکوپل نیاز به جبران دمای مرجع (Cold Junction Compensation) دارد. اگر این جبران دما به درستی انجام نشود، میتواند منجر به خطا در اندازهگیری دما شود. سیستمهای جبران دمای مرجع باید به طور منظم بررسی شوند.
اطمینان حاصل کنید که این جبرانسازی به درستی در سیستم انجام میشود، به ویژه اگر از ترموکوپل در شرایط حساس استفاده میشود.
تعویض ترموکوپلهای آسیبدیده
تعویض ترموکوپل: اگر ترموکوپل به دلیل آسیب فیزیکی، خوردگی یا دقت پایین نیاز به تعویض داشته باشد، باید بلافاصله آن را تعویض کنید تا از اختلالات در اندازهگیری دما جلوگیری شود.
هنگام تعویض ترموکوپل، اطمینان حاصل کنید که مدل و نوع ترموکوپل جدید با سیستم موجود سازگار باشد.
ثبت اطلاعات سرویس و تعمیرات
ثبت سوابق سرویس: برای پیگیری بهتر روند تعمیرات و سرویس ترموکوپلها، ثبت سوابق مربوط به کالیبراسیون، تعمیرات، تعویض قطعات و سرویسهای دورهای ضروری است. این اطلاعات میتواند در هنگام بررسی تاریخچه عملکرد ترموکوپل و نیاز به خدمات بیشتر مفید باشد.
آموزش و آگاهی
آموزش کارکنان: اطمینان از اینکه کارکنان مربوطه با نحوه استفاده، تعمیر و نگهداری ترموکوپلها آشنا هستند، میتواند از بروز مشکلات پیشگیری کند. آموزشهای دورهای به کارکنان برای شناسایی سریع مشکلات و انجام تعمیرات ساده میتواند به افزایش طول عمر ترموکوپلها کمک کند.
تعمیر و سرویس دورهای ترموکوپلها برای حفظ دقت اندازهگیری دما و افزایش عمر مفید آنها ضروری است. این سرویسها شامل تمیزکاری، بررسی اتصالات، کالیبراسیون، تست فیزیکی، بررسی پوششها و جبران دمای مرجع است. همچنین، در صورت لزوم، تعویض ترموکوپلهای آسیبدیده باید انجام شود تا عملکرد سیستمهای اندازهگیری دما بهینه باقی بماند.
تعمیر و سرویس دوره ای ترموکوپل - (Thermocouple)
ترموکوپلها به دلیل حساسیت بالا به دما و استفاده در شرایط محیطی مختلف نیاز به نگهداری و سرویس دورهای دارند. تعمیر و سرویس ترموکوپلها برای حفظ دقت اندازهگیری دما و عملکرد صحیح آنها بسیار مهم است. در ادامه نکاتی برای تعمیر و سرویس دورهای ترموکوپلها آورده شده است:
بررسی و تمیزکاری دورهای
تمیز کردن ترموکوپل: در معرض قرار گرفتن ترموکوپلها در محیطهای صنعتی ممکن است باعث تجمع آلودگی، گرد و غبار، یا مواد شیمیایی روی آنها شود. این موارد میتوانند عملکرد ترموکوپل را تحت تأثیر قرار دهند. به طور دورهای، باید ترموکوپلها تمیز شوند.
برای تمیز کردن ترموکوپلها از مواد شیمیایی یا محلولهای مناسب استفاده کنید.
اگر ترموکوپل در معرض مواد سخت یا دمای بالا قرار دارد، ممکن است نیاز به تمیز کردن با استفاده از برسهای نرم یا روشهای غیرمحرک داشته باشد.
بررسی سیمها و اتصالات
بررسی سیمها و اتصالات: سیمهای ترموکوپل ممکن است به مرور زمان دچار آسیب یا خوردگی شوند. سیمها باید از نظر انسداد یا پارگی بررسی شوند.
اتصالات: باید اطمینان حاصل کنید که اتصالات ترموکوپل به دستگاههای اندازهگیری (مانند کنترلرها یا نمایشگرهای دما) به درستی برقرار شدهاند.
بررسی اتصالات برای جلوگیری از بروز اختلالات در انتقال سیگنالها ضروری است.
کالیبراسیون دورهای
کالیبراسیون: ترموکوپلها به دلیل تاثیر دما و زمان ممکن است با گذشت زمان دقت خود را از دست دهند. بنابراین، کالیبراسیون دورهای بسیار مهم است. کالیبراسیون ترموکوپلها باید به طور منظم انجام شود تا از دقت اندازهگیری آنها اطمینان حاصل شود.
بهتر است کالیبراسیونها طبق استانداردهای صنعتی مانند ASTM E230 یا IEC 60584 انجام شود.
کالیبراسیون میتواند در محل (با استفاده از منابع دمایی دقیق) یا در آزمایشگاه انجام شود.
بررسی کیفیت سیگنال خروجی
کیفیت سیگنال خروجی: یکی از روشهای بررسی عملکرد ترموکوپل بررسی سیگنال خروجی آن است. سیگنال ترموکوپل باید با ولتاژ خاصی مطابق با دمای اندازهگیری شده باشد. در صورتی که سیگنالهای غیرطبیعی یا خطاهایی مشاهده شد، ممکن است ترموکوپل نیاز به تعمیر یا تعویض داشته باشد.
استفاده از مولتیمتر دیجیتال یا دستگاههای اندازهگیری ولتاژ برای بررسی سیگنالها مفید است.
تست فیزیکی ترموکوپل
تست فیزیکی: ترموکوپلها ممکن است در معرض آسیبهای فیزیکی قرار گیرند، به ویژه در محیطهای سخت یا در معرض فشار، ارتعاشات، و شوکهای حرارتی. باید به طور منظم بررسی شوند که آیا ترک، خوردگی، یا تغییر شکل در آنها وجود دارد یا خیر.
این آسیبها میتوانند موجب تغییر در عملکرد ترموکوپل شوند و نیاز به تعویض آنها را ایجاب کنند.
بررسی پوششها و محافظتهای حرارتی
پوششها و عایقها: ترموکوپلها معمولاً دارای پوششها و عایقهای حرارتی هستند که آنها را از آسیبهای محیطی محافظت میکنند. بررسی پوششهای ترموکوپل برای اطمینان از عدم فرسایش، ترکخوردگی یا آسیبهای دیگر ضروری است.
اگر پوششها آسیب دیده باشد، ممکن است لازم باشد که ترموکوپل مجدداً با پوشش جدید تعویض یا تعمیر شود.
جبران دمای مرجع
جبران دمای مرجع: در بسیاری از سیستمها، ترموکوپل نیاز به جبران دمای مرجع (Cold Junction Compensation) دارد. اگر این جبران دما به درستی انجام نشود، میتواند منجر به خطا در اندازهگیری دما شود. سیستمهای جبران دمای مرجع باید به طور منظم بررسی شوند.
اطمینان حاصل کنید که این جبرانسازی به درستی در سیستم انجام میشود، به ویژه اگر از ترموکوپل در شرایط حساس استفاده میشود.
تعویض ترموکوپلهای آسیبدیده
تعویض ترموکوپل: اگر ترموکوپل به دلیل آسیب فیزیکی، خوردگی یا دقت پایین نیاز به تعویض داشته باشد، باید بلافاصله آن را تعویض کنید تا از اختلالات در اندازهگیری دما جلوگیری شود.
هنگام تعویض ترموکوپل، اطمینان حاصل کنید که مدل و نوع ترموکوپل جدید با سیستم موجود سازگار باشد.
ثبت اطلاعات سرویس و تعمیرات
ثبت سوابق سرویس: برای پیگیری بهتر روند تعمیرات و سرویس ترموکوپلها، ثبت سوابق مربوط به کالیبراسیون، تعمیرات، تعویض قطعات و سرویسهای دورهای ضروری است. این اطلاعات میتواند در هنگام بررسی تاریخچه عملکرد ترموکوپل و نیاز به خدمات بیشتر مفید باشد.
آموزش و آگاهی
آموزش کارکنان: اطمینان از اینکه کارکنان مربوطه با نحوه استفاده، تعمیر و نگهداری ترموکوپلها آشنا هستند، میتواند از بروز مشکلات پیشگیری کند. آموزشهای دورهای به کارکنان برای شناسایی سریع مشکلات و انجام تعمیرات ساده میتواند به افزایش طول عمر ترموکوپلها کمک کند.
تعمیر و سرویس دورهای ترموکوپلها برای حفظ دقت اندازهگیری دما و افزایش عمر مفید آنها ضروری است. این سرویسها شامل تمیزکاری، بررسی اتصالات، کالیبراسیون، تست فیزیکی، بررسی پوششها و جبران دمای مرجع است. همچنین، در صورت لزوم، تعویض ترموکوپلهای آسیبدیده باید انجام شود تا عملکرد سیستمهای اندازهگیری دما بهینه باقی بماند.
شرایط محیطی کار با تجهیز
ترموکوپلها معمولاً در محیطهای مختلف صنعتی و آزمایشگاهی استفاده میشوند و عملکرد آنها به شدت تحت تأثیر شرایط محیطی قرار دارد. عواملی مانند دما، رطوبت، فشار، مواد شیمیایی، و شرایط مکانیکی میتوانند بر دقت و عمر ترموکوپل تأثیر بگذارند. در اینجا شرایط محیطی مختلفی که بر عملکرد ترموکوپل تأثیر میگذارند، آورده شده است:
دما
دامنه دمایی: ترموکوپلها دارای محدوده دمایی خاصی هستند که باید در آن کار کنند. ترموکوپلهای مختلف برای دماهای متفاوت طراحی شدهاند و در صورتی که دما از این محدوده خارج شود، عملکرد آنها تحت تأثیر قرار میگیرد یا حتی ممکن است دچار آسیب شوند.
به عنوان مثال، ترموکوپلهای نوع K میتوانند تا 1372 درجه سانتیگراد دما را تحمل کنند، در حالی که ترموکوپلهای نوع S و R برای دماهای بالاتر (تا 1600 درجه سانتیگراد) مناسب هستند.
نوسانات دمایی: تغییرات سریع دما یا شوکهای حرارتی میتوانند باعث خرابی یا کاهش دقت ترموکوپل شوند. در محیطهایی که نوسانات دمایی شدید وجود دارد، استفاده از ترموکوپلهای با پوشش مقاوم یا جبران دمای مرجع اهمیت دارد.
رطوبت
رطوبت بالا: ترموکوپلها ممکن است در محیطهای مرطوب یا محیطهایی که با آب یا مواد دیگر تماس دارند، دچار خوردگی شوند. در این نوع محیطها باید از ترموکوپلهایی با پوشش ضد رطوبت یا استفاده از ترموکوپلهای مقاوم به خوردگی (مانند ترموکوپلهای نوع T) استفاده کرد.
ترموکوپلهایی که در محیطهای مرطوب استفاده میشوند باید دارای عایقها و پوششهای مقاوم به رطوبت باشند تا از اتصال کوتاه و آسیب جلوگیری شود.
خوردگی: در محیطهای دارای رطوبت زیاد، مواد شیمیایی و گازهای خورنده، ترموکوپلها ممکن است در معرض خوردگی قرار گیرند. پوششهای ضد خوردگی میتوانند به کاهش این مشکل کمک کنند.
فشار
فشار بالا: در محیطهایی که فشار بالا وجود دارد (مانند درون راکتورها یا خطوط تولید فشار بالا)، ترموکوپلها باید از پوششها و محفظههای مقاوم به فشار استفاده کنند. همچنین در این محیطها، باید اطمینان حاصل شود که ترموکوپلها به درستی در محل خود ثابت شدهاند تا در برابر فشار و ارتعاشات دچار مشکل نشوند.
فشار پایین: در محیطهای فشار پایین یا خلاء، ترموکوپلها باید به گونهای نصب شوند که حساسیت آنها تحت تأثیر قرار نگیرد. همچنین، در شرایط خلاء، باید از ترموکوپلهایی با عایقهای ویژه و سیستمهای پیچیدهتر استفاده کرد.
مواد شیمیایی و خورندگی
مواد شیمیایی خورنده: ترموکوپلها ممکن است در محیطهایی که با گازها یا مایعات شیمیایی خورنده تماس دارند، دچار آسیب شوند. مواد شیمیایی مانند اسیدها یا بازها میتوانند باعث خوردگی و خرابی ترموکوپل شوند.
در این شرایط، باید از ترموکوپلهایی با مواد مقاوم در برابر خوردگی (مانند ترموکوپلهای نوع S یا نوع B با پوششهای مخصوص) استفاده کرد.
مواد نفتی و گازی: در صنایع نفت و گاز، ترموکوپلها ممکن است در معرض گازهای سمی و نفتی قرار گیرند. در این شرایط، باید از ترموکوپلهایی استفاده کرد که برای این محیطها طراحی شدهاند و در برابر مواد شیمیایی مقاوم باشند.
ارتعاشات و شوکها
ارتعاشات: ترموکوپلها ممکن است در محیطهایی که ارتعاشات زیاد وجود دارد، تحت تأثیر قرار گیرند. این ارتعاشات میتوانند باعث آسیب به سیمها، اتصالات و بدنه ترموکوپل شوند.
در این محیطها باید از ترموکوپلهایی با ساختار محکم و مقاوم به ارتعاشات استفاده کرد یا آنها را به شکلی نصب کرد که از آسیب جلوگیری شود.
شوکهای مکانیکی: شوکهای فیزیکی میتوانند ترموکوپلها را آسیبپذیر کنند. در چنین شرایطی، ترموکوپلها باید در مکانهایی نصب شوند که از شوکهای شدید مکانیکی دور باشند.
سیستمهای مغناطیسی
مغناطیسی: در محیطهایی که میدانهای مغناطیسی قوی وجود دارد (مانند در ماشینهای الکتریکی یا سیستمهای صنعتی خاص)، عملکرد ترموکوپلها ممکن است تحت تأثیر قرار گیرد. این میدانها میتوانند باعث ایجاد اختلال در سیگنالهای الکتریکی تولید شده توسط ترموکوپلها شوند.
در این شرایط، استفاده از ترموکوپلهایی با سیمهای محافظ یا استفاده از ترموکوپلهای دیجیتال و الکترونیکی میتواند مفید باشد.
پوششهای حفاظتی
پوششهای محافظ: برای استفاده در شرایط سخت محیطی، ترموکوپلها معمولاً با پوششهای ویژهای مانند پوششهای سرامیکی، فلزی، یا پلاستیکی مقاوم به حرارت و خوردگی همراه هستند.
این پوششها باعث میشوند ترموکوپلها در برابر عوامل خارجی مانند مواد شیمیایی، فشار، یا آسیبهای فیزیکی محافظت شوند.
انتخاب پوشش مناسب برای ترموکوپل بسته به شرایط محیطی و نوع کاربرد بسیار مهم است.
آلودگی و ذرات معلق
آلودگی و ذرات معلق: در محیطهایی که میزان آلودگی یا ذرات معلق در هوا زیاد است (مانند صنایع معدنی، شیمیایی یا فولاد)، ترموکوپلها باید از آلودگیها و ذرات خارجی محافظت شوند.
استفاده از پوششهای مناسب و نصب صحیح ترموکوپل در مکانهایی که از آلودگی و ذرات معلق در امان باشند، ضروری است.
نوع و کیفیت اتصال
اتصالات: در شرایط محیطی خاص، اتصال سیمهای ترموکوپل به دستگاههای اندازهگیری باید به دقت انجام شود. در شرایطی که نویز یا تداخل الکتریکی وجود دارد، اتصال نادرست یا ضعیف میتواند باعث خطای اندازهگیری شود.
در این شرایط، استفاده از اتصالات با کیفیت و عایقسازی مناسب اهمیت دارد.
شرایط محیطی از جمله دما، رطوبت، فشار، مواد شیمیایی، ارتعاشات و شوکها، تأثیر زیادی بر عملکرد ترموکوپلها دارند. برای اطمینان از عملکرد صحیح و دقیق ترموکوپل در این محیطها، انتخاب صحیح نوع ترموکوپل، پوششهای محافظتی و نصب صحیح آن بسیار مهم است. ترموکوپلها باید بهطور منظم بررسی و سرویس شوند تا از بروز مشکلات در اندازهگیری دما جلوگیری شود.
تجهیز در چه صنایعی مورد استفاده قرار می گیرد
ترموکوپلها به دلیل قابلیت اندازهگیری دما در شرایط سخت و دامنه وسیع دمایی، در صنایع مختلفی مورد استفاده قرار میگیرند. برخی از صنایعی که از ترموکوپلها بهره میبرند عبارتند از:
صنعت نفت و گاز
حفر و استخراج نفت: ترموکوپلها برای اندازهگیری دما در فرآیندهای حفاری، تولید و فرآوری نفت و گاز طبیعی استفاده میشوند.
پالایشگاهها: در فرآیندهای پالایش نفت و گاز، ترموکوپلها برای کنترل دما در راکتورها، برجهای تقطیر و کورهها به کار میروند.
صنعت فولاد و متالورژی
ذوب فلزات: ترموکوپلها برای اندازهگیری دما در کورههای ذوب و فرآیندهای تولید فولاد و سایر فلزات استفاده میشوند.
شکلدهی فلزات: در صنعت نورد و شکلدهی فلزات، ترموکوپلها برای کنترل دما در فرآیندهای مختلف استفاده میشوند.
صنعت شیمیایی و پتروشیمی
واحدهای شیمیایی: ترموکوپلها در واحدهای تولید مواد شیمیایی برای اندازهگیری دما در راکتورها، مخازن و خطوط لوله به کار میروند.
پتروشیمی: در فرآیندهای تولید پلیمرها و سایر مواد پتروشیمیایی، ترموکوپلها برای نظارت بر دما در سیستمهای مختلف استفاده میشوند.
صنعت نیروگاهها و تولید برق
نیروگاهها: در نیروگاهها و در فرآیندهای تولید برق، ترموکوپلها برای اندازهگیری دما در دیگهای بخار، توربینها و ژنراتورها استفاده میشوند.
انرژی حرارتی: در فرآیندهای تولید انرژی حرارتی، ترموکوپلها برای کنترل دما در سیستمهای بخار و مبدلهای حرارتی به کار میروند.
صنعت خودروسازی
آزمایش موتورهای خودرو: در صنعت خودروسازی، ترموکوپلها برای اندازهگیری دما در آزمایشهای موتورهای احتراق داخلی و سیستمهای تهویه استفاده میشوند.
تولید قطعات خودرو: ترموکوپلها برای نظارت بر دما در فرآیندهای تولید و تست قطعات خودرو کاربرد دارند.
صنعت غذایی و دارویی
فرآیندهای پخت و بستهبندی: در تولید مواد غذایی و نوشیدنی، ترموکوپلها برای اندازهگیری دما در فرآیندهای پخت، بستهبندی و ذخیرهسازی مواد غذایی به کار میروند.
تولید داروها: در صنعت داروسازی، ترموکوپلها برای اندازهگیری دما در فرآیندهای تولید داروها و واکنشهای شیمیایی استفاده میشوند.
صنعت الکترونیک و نیمههادیها
تولید قطعات الکترونیکی: در صنعت تولید قطعات الکترونیکی، ترموکوپلها برای کنترل دما در فرآیندهای تولید و آزمایش قطعات الکترونیکی مانند تراشهها و مدارهای مجتمع استفاده میشوند.
آزمایش نیمههادیها: ترموکوپلها در صنعت نیمههادیها برای اندازهگیری دما در فرآیندهای تولید نیمههادی و کریستالسازی به کار میروند.
صنعت هوافضا
آزمایشهای حرارتی: در صنعت هوافضا، ترموکوپلها برای اندازهگیری دما در آزمایشات حرارتی موتورهای جت، توربینها، و سیستمهای مختلف هواپیما و فضاپیما به کار میروند.
صنعت ساخت و ساز
کنترل دما در پروژههای ساختمانی: در برخی پروژههای ساخت و ساز، ترموکوپلها برای اندازهگیری دما در فرآیندهای بتنریزی و عملیات حرارتی استفاده میشوند.
صنعت لوازم خانگی
کنترل دما در لوازم خانگی: ترموکوپلها در لوازم خانگی مانند اجاقها، بخاریها، و یخچالها برای کنترل دما و بهبود عملکرد این دستگاهها به کار میروند.
ترموکوپلها در صنایع مختلفی از جمله نفت و گاز، فولاد، شیمیایی، نیروگاهها، خودروسازی، صنایع غذایی و دارویی، الکترونیک، هوافضا، ساخت و ساز و لوازم خانگی به طور گستردهای استفاده میشوند. این ابزارهای دقیق به دلیل توانایی اندازهگیری دما در شرایط سخت و دمای بالا، در فرآیندهای صنعتی و آزمایشگاهی ضروری هستند.
