ترانسمیتر دما – (Temperature Transmitter)
ترانسمیتر دما - (Temperature Transmitter)
ترانسمیتر دما (Temperature Transmitter) دستگاهی است که برای اندازه‌گیری دما در محیط‌ها یا فرایندهای صنعتی استفاده می‌شود. این دستگاه معمولاً به حسگر دما (مانند ترموکوپل یا RTD) متصل می‌شود و سیگنال آنالوگ یا دیجیتال را به یک سیگنال استاندارد (معمولاً 4-20 میلی‌آمپر یا 0-10 ولت) تبدیل می‌کند که برای کنترل یا نمایش دما در سیستم‌های نظارتی، اتوماسیون یا دستگاه‌های اندازه‌گیری دیگر مناسب است.
عملکرد اصلی ترانسمیتر دما عبارت است از:
تبدیل سیگنال‌های خروجی حسگر دما به سیگنال قابل فهم برای تجهیزات کنترل یا نمایشگر.
اصلاح سیگنال‌های حسگر برای جلوگیری از اختلالات محیطی و افزایش دقت اندازه‌گیری.
انتقال داده‌های دما به سیستم‌های کنترلی یا دستگاه‌های نمایش.
تاریخچه کاربرد ترانسمیتر دما - (Temperature Transmitter)
تاریخچه کاربرد ترانسمیتر دما (Temperature Transmitter) به‌طور مستقیم به پیشرفتهای صنعت اندازه‌گیری و کنترل دما در فرآیندهای صنعتی باز می‌گردد. در ادامه نگاهی اجمالی به تاریخچه این دستگاه می‌اندازیم:
پیشرفتهای اولیه (قبل از قرن 20)
قبل از توسعه ترانسمیترهای مدرن، اندازه‌گیری دما به‌صورت دستی با استفاده از ترمومترهای شیشه‌ای (مانند ترمومتر جیوه‌ای) انجام می‌شد. این روش‌ها بیشتر در آزمایشگاه‌ها و محیط‌های تحقیقاتی کاربرد داشتند و امکان اندازه‌گیری دما در مقیاس صنعتی وجود نداشت.
توسعه ترموکوپل‌ها (اوایل قرن 20)
در اوایل قرن 20، ترموکوپل‌ها (Thermocouples) به‌عنوان حسگرهای دما وارد بازار شدند. این دستگاه‌ها از دو سیم فلزی مختلف استفاده می‌کنند که در یک نقطه به هم متصل می‌شوند و ولتاژی تولید می‌کنند که با دما تغییر می‌کند. در این زمان، نیازی به ترانسمیترهای دما وجود نداشت زیرا از روش‌های ساده برای قرائت سیگنال‌های آنالوگ استفاده می‌شد.
آغاز استفاده از ترانسمیتر دما (دهه 1950)
با پیشرفتهای صنعتی و نیاز به اندازه‌گیری دقیق دما در فرآیندهای مختلف، ترانسمیترهای دما به‌طور گسترده‌تری معرفی شدند. این ترانسمیترها قادر بودند سیگنال‌های خروجی از حسگرهای دما مانند ترموکوپل‌ها یا RTDها را به سیگنال‌های استاندارد (مانند 4-20 میلی‌آمپر یا 0-10 ولت) تبدیل کنند که به‌راحتی توسط دستگاه‌های کنترل صنعتی مانند PLCها، کنترل‌کننده‌های فرآیند و نمایشگرهای دیجیتال قابل پردازش بودند.
ترانسمیترهای دیجیتال و پیشرفتهای فناوری (دهه 1970-1990)
در دهه‌های 1970 و 1980، ترانسمیترهای دما به‌طور عمده به سمت دیجیتالی شدن حرکت کردند. این ترانسمیترها نه‌تنها دقت بالاتری داشتند بلکه قابلیت‌های برنامه‌ریزی بیشتری برای تطبیق با نیازهای خاص فرآیندها پیدا کردند. در این دوره، استانداردهای جهانی برای کالیبراسیون و مقیاس‌بندی سیگنال‌ها نیز به‌وجود آمد.
ترانسمیترهای مدرن و سیستم‌های هوشمند (دهه 2000 به بعد)
امروزه ترانسمیترهای دما از فناوری‌های پیشرفتهای مانند ارتباطات دیجیتال (Modbus، HART) و پروتکل‌های ارتباطی جدید استفاده می‌کنند. این ترانسمیترها قادرند به‌طور خودکار داده‌ها را با سیستم‌های نظارتی و اتوماسیون صنعتی به‌اشتراک بگذارند و از طریق تنظیمات نرم‌افزاری دقیق‌تری فرآیندها را کنترل کنند. همچنین، برخی از مدل‌ها به‌طور خودکار خطاها و نواقص حسگرها را تشخیص می‌دهند.
کاربردهای فعلی:امروزه ترانسمیترهای دما در صنایع مختلف از جمله نفت و گاز، پتروشیمی، تولید انرژی، داروسازی و صنایع خودروسازی به‌طور گسترده استفاده می‌شوند. این دستگاه‌ها بخش جدایی‌ناپذیر از سیستم‌های کنترل فرآیند هستند و نقش مهمی در بهبود کارایی، دقت و ایمنی سیستم‌های صنعتی ایفا می‌کنند.
در مجموع، ترانسمیترهای دما طی چند دهه تحول عظیمی را تجربه کرده‌اند و به ابزاری حیاتی در فرآیندهای صنعتی تبدیل شده‌اند.

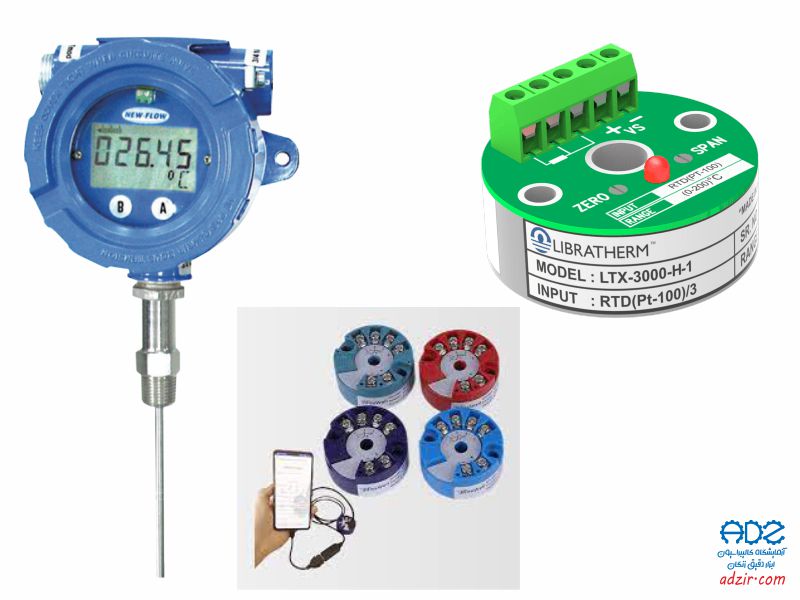

انواع مختلف ترانسمیتر دما - (Temperature Transmitter)
ترانسمیترهای دما انواع مختلفی دارند که برای اندازه‌گیری دما در محیط‌های مختلف با شرایط گوناگون طراحی شده‌اند. هر نوع ترانسمیتر دما ویژگی‌ها و مزایای خاص خود را دارد که به انتخاب آن بر اساس نیاز خاص سیستم و شرایط عملیاتی کمک می‌کند. در ادامه، به انواع مختلف ترانسمیترهای دما اشاره می‌کنیم:
ترانسمیتر دما با خروجی آنالوگ (Analog Temperature Transmitters)
این ترانسمیترها سیگنال‌های خروجی آنالوگ (مانند 4-20 میلی‌آمپر یا 0-10 ولت) تولید می‌کنند که توسط سیستم‌های کنترل قابل پردازش است. این نوع ترانسمیترها بیشتر در سیستم‌های قدیمی‌تر و برخی از کاربردهای صنعتی رایج هستند.
مزایا: سادگی، هزینه کم، سازگاری با سیستم‌های قدیمی.
معایب: دقت محدودتر و امکان بروز مشکلات ناشی از تداخل سیگنال.
ترانسمیتر دما با خروجی دیجیتال (Digital Temperature Transmitters)
این ترانسمیترها سیگنال‌های دیجیتال (مانند پروتکل‌های Modbus، HART، یا Fieldbus) تولید می‌کنند که می‌توانند داده‌ها را با دقت بیشتری انتقال دهند و امکان ارتباط دوطرفه برای پیکربندی و عیب‌یابی فراهم می‌کنند.
مزایا: دقت بالا، امکان ارتباط دیجیتال، تنظیمات قابل برنامه‌ریزی.
معایب: هزینه بالاتر، نیاز به سیستم‌های دیجیتال و نرم‌افزارهای خاص.

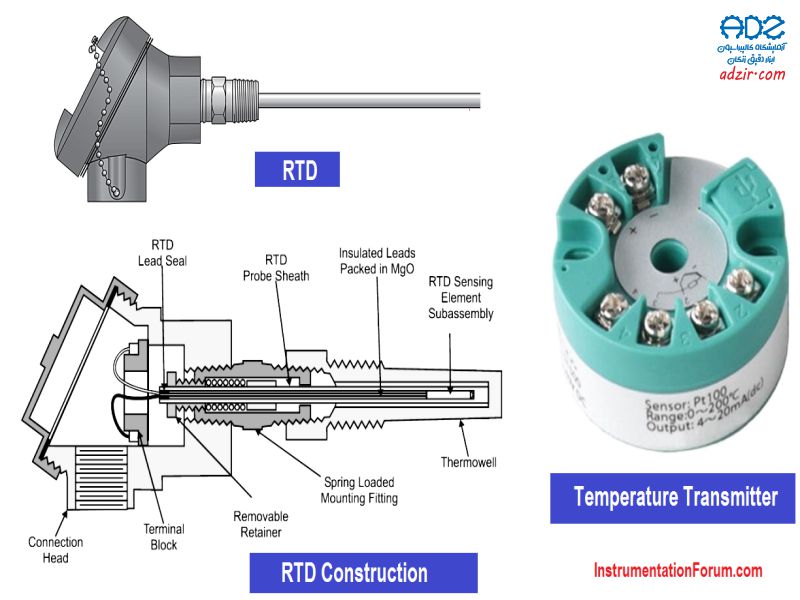

ترانسمیتر دما با استفاده از RTD (Resistance Temperature Detector)
ترانسمیترهای RTD از مقاومت الکتریکی برای اندازه‌گیری دما استفاده می‌کنند. این ترانسمیترها معمولا از فلزات خاصی مانند پلاتین ساخته می‌شوند که مقاومت آنها با دما تغییر می‌کند.
مزایا: دقت بالا، پایداری طولانی مدت، مناسب برای دماهای پایین و متوسط.
معایب: گران‌تر از ترموکوپل‌ها، حساس به محیط‌های خاص.
ترانسمیتر دما با استفاده از ترموکوپل (Thermocouple Temperature Transmitters)
ترانسمیترهای ترموکوپل از دو فلز مختلف برای تولید ولتاژ بر اساس تغییرات دما استفاده می‌کنند. این ترانسمیترها برای دماهای بسیار بالا و پایین مناسب هستند.
مزایا: توانایی اندازه‌گیری دماهای بسیار بالا، مقرون‌به‌صرفه.
معایب: دقت نسبتاً پایین‌تر، نیاز به کالیبراسیون بیشتر، حساسیت به نویز الکتریکی.
ترانسمیترهای دما با قابلیت تنظیم و کالیبراسیون (Smart Temperature Transmitters)
این ترانسمیترها قابلیت‌های اضافی مانند خودکالیبراسیون، تشخیص خطا، و تنظیمات نرم‌افزاری پیشرفته دارند. آنها می‌توانند به‌طور خودکار با استفاده از حسگرهای متنوع، داده‌های دما را پردازش کنند.
مزایا: دقت بسیار بالا، قابلیت خودکالیبراسیون، تشخیص خطا و نیاز به نگهداری کم.
معایب: قیمت بالا، نیاز به نرم‌افزار برای پیکربندی.
ترانسمیتر دما مقاوم در برابر شرایط محیطی سخت (Heavy Duty Temperature Transmitters)
این نوع ترانسمیترها برای استفاده در شرایط سخت مانند دماهای بسیار بالا، فشارهای زیاد یا محیط‌های صنعتی با ارتعاشات شدید طراحی شده‌اند.
مزایا: دوام بالا، قابلیت استفاده در شرایط محیطی دشوار.
معایب: هزینه بالاتر و اندازه بزرگتر.
ترانسمیتر دما بدون تماس (Non-Contact Temperature Transmitters)
این ترانسمیترها برای اندازه‌گیری دما بدون تماس مستقیم با جسم استفاده می‌شوند. این روش معمولاً برای اندازه‌گیری دما در سطوح یا اجسام متحرک کاربرد دارد و معمولاً از فناوری‌های مادون قرمز استفاده می‌کنند.
مزایا: اندازه‌گیری سریع و بدون تماس، مناسب برای اجسام داغ یا در حال حرکت.
معایب: محدودیت در دقت و حساسیت به شرایط محیطی.
ترانسمیترهای دما با قابلیت ضد انفجار (Explosion-Proof Temperature Transmitters)
این ترانسمیترها برای استفاده در محیط‌های خطرناک و انفجاری مانند صنایع نفت و گاز طراحی شده‌اند. این دستگاه‌ها معمولاً دارای محفظه‌هایی مقاوم به انفجار هستند که ایمنی عملیات را تضمین می‌کنند.
مزایا: ایمنی بالا در محیط‌های خطرناک، طراحی ویژه برای شرایط خاص.
معایب: قیمت بالاتر، اندازه بزرگتر.
انتخاب نوع ترانسمیتر دما
انتخاب نوع ترانسمیتر دما بستگی به نیازهای خاص سیستم دارد. عواملی همچون دقت، محیط کار، نوع حسگر مورد استفاده، هزینه، و شرایط عملیاتی باید در نظر گرفته شوند. برای مثال، اگر نیاز به اندازه‌گیری دما در یک فرآیند شیمیایی با دماهای بسیار بالا دارید، استفاده از ترموکوپل مناسب‌تر است. اما برای اندازه‌گیری دقیق دما در فرآیندهای صنعتی معمولی، RTD ممکن است بهترین گزینه باشد.
نحوه استفاده و کارکرد ترانسمیتر دما - (Temperature Transmitter)
ترانسمیتر دما (Temperature Transmitter) دستگاهی است که به‌منظور تبدیل سیگنال خروجی از حسگرهای دما (مانند ترموکوپل‌ها یا RTDها) به یک سیگنال استاندارد و قابل فهم برای سیستم‌های کنترلی یا نظارتی استفاده می‌شود. نحوه استفاده و کارکرد ترانسمیتر دما به شرح زیر است:

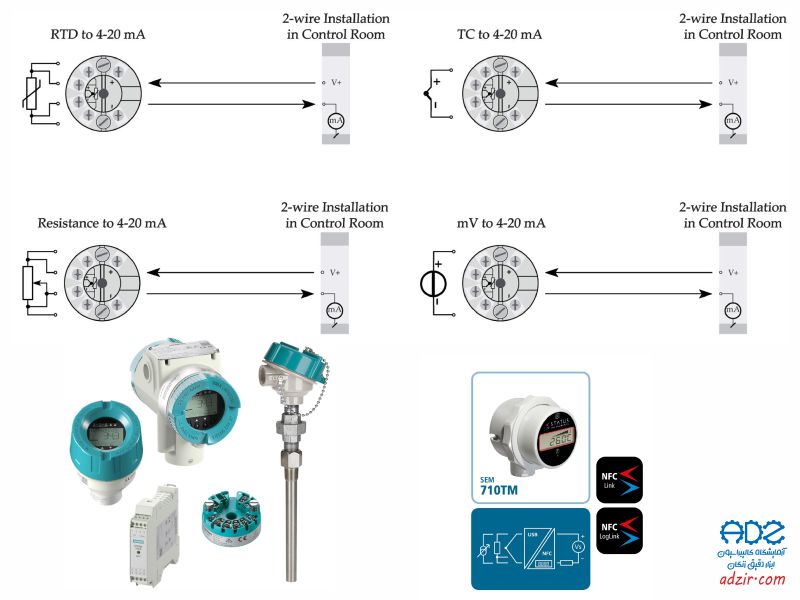

اتصال حسگر دما به ترانسمیتر
اولین مرحله در استفاده از ترانسمیتر دما، اتصال حسگر دما به ترانسمیتر است. حسگرهای دما مانند ترموکوپل (Thermocouple) یا RTD (Resistance Temperature Detector) معمولاً به ورودی ترانسمیتر متصل می‌شوند.
ترموکوپل: دو سیم از جنس‌های مختلف که با هم اتصال دارند، ولتاژی تولید می‌کنند که به دما بستگی دارد.
RTD: از یک سیم فلزی با مقاومت خاص استفاده می‌شود که مقاومت آن با دما تغییر می‌کند.
پردازش سیگنال‌های ورودی
هنگامی که سیگنال از حسگر دریافت می‌شود، ترانسمیتر دما این سیگنال‌ها را پردازش کرده و آن را به یک سیگنال استاندارد تبدیل می‌کند. این پردازش معمولاً شامل مراحلی مانند:
تقویت سیگنال: برای اطمینان از اینکه سیگنال به اندازه کافی قوی است و می‌توان آن را به‌طور صحیح پردازش کرد.
تبدیل سیگنال: ترانسمیتر دما سیگنال‌های آنالوگ (ولتاژی یا میلی‌آمپری) را به سیگنال‌های استانداردی مانند 4-20 میلی‌آمپر یا 0-10 ولت تبدیل می‌کند که توسط سیستم‌های نظارتی یا کنترل‌گرها قابل فهم است.
کالیبراسیون
ترانسمیترهای دما معمولاً نیاز به کالیبراسیون دارند تا دقت اندازه‌گیری به حداکثر برسد. کالیبراسیون معمولاً از طریق تنظیمات داخلی دستگاه یا استفاده از یک منبع کالیبراسیون خارجی انجام می‌شود. برخی از ترانسمیترهای دیجیتال مدرن دارای قابلیت کالیبراسیون خودکار هستند.
خروجی استاندارد
پس از پردازش سیگنال، ترانسمیتر دما یک سیگنال خروجی استاندارد (مانند 4-20 میلی‌آمپر یا 0-10 ولت) تولید می‌کند که به سیستم‌های نظارتی، PLC (کنترل‌کننده‌های منطقی برنامه‌پذیر)، DCS (سیستم‌های کنترل توزیع‌شده) یا نمایشگرهای دیجیتال ارسال می‌شود. این سیگنال نمایانگر دمای اندازه‌گیری‌شده است و می‌تواند به سیستم کنترل برای انجام عملیات‌های خاص، مانند تنظیم دما یا هشداردهی، ارسال شود.
تنظیم و پیکربندی
بسیاری از ترانسمیترهای دما قابلیت تنظیم و پیکربندی دارند. می‌توانند برای استفاده در کاربردهای خاص تنظیم شوند و ویژگی‌هایی مانند:
دامنه دمایی: برای تطبیق با دماهای خاص و تنظیم میزان حساسیت.
کالیبراسیون: برای اصلاح خطاهای اندازه‌گیری.
خروجی قابل انتخاب: مانند 4-20 میلی‌آمپر یا 0-10 ولت. بعضی از ترانسمیترها از طریق نرم‌افزار مخصوص پیکربندی می‌شوند و برخی دیگر دارای دکمه‌های تنظیم روی خود دستگاه هستند.
نظارت و کنترل
ترانسمیتر دما معمولاً بخشی از یک سیستم کنترل است که دما را در فرآیندهای صنعتی یا سیستم‌های اتوماسیون نظارت می‌کند. این دستگاه‌ها برای جلوگیری از تغییرات نامطلوب دما و اطمینان از عملکرد صحیح سیستم‌ها بسیار مفید هستند.
در برخی از سیستم‌ها، هنگامی که دما از محدوده تعریف‌شده خارج می‌شود، ترانسمیتر به سیستم هشدار می‌دهد یا دستوراتی برای تنظیم دما به سیستم ارسال می‌کند.
پایش و نگهداری
در بسیاری از صنایع، ترانسمیترهای دما به‌طور منظم نیاز به بررسی و نگهداری دارند. این کار معمولاً شامل:
کالیبراسیون دوره‌ای: برای حفظ دقت.
تمیز کردن حسگرها: برای اطمینان از عملکرد صحیح.
بررسی اتصالات: برای اطمینان از عدم وجود نویز یا تداخل در سیگنال‌ها.
ترانسمیتر دما به‌عنوان یک دستگاه کنترلی، عملکرد بسیار مهمی در پایش و مدیریت دما در بسیاری از صنایع ایفا می‌کند. از طریق تبدیل سیگنال‌های دما به سیگنال‌های استاندارد قابل فهم برای سیستم‌های کنترلی، این دستگاه‌ها به اتوماسیون صنعتی کمک کرده و از بروز مشکلات ناشی از دماهای غیرعادی جلوگیری می‌کنند.
مقایسه انواع ترانسمیتر دما - (Temperature Transmitter)
مقایسه انواع ترانسمیتر دما به شما کمک می‌کند تا بهترین انتخاب را بر اساس نیازهای خاص پروژه خود داشته باشید. در این مقایسه، به انواع مختلف ترانسمیتر دما، ویژگی‌ها، مزایا، معایب و کاربردهای آنها پرداخته می‌شود:
ترانسمیتر دما با حسگر RTD (Resistance Temperature Detector)
عملکرد: از تغییر مقاومت یک فلز (معمولاً پلاتین) به‌عنوان تابعی از دما استفاده می‌کند.
دقت: بسیار دقیق و پایدار در مقایسه با سایر حسگرها.
مزایا: دقت بالا و پایداری طولانی.
مناسب برای دماهای پایین و متوسط (تا حدود 850 درجه سانتی‌گراد).
خطای کم در طول زمان.
به‌طور گسترده در کاربردهای صنعتی استفاده می‌شود.
معایب: هزینه بالا.
واکنش‌پذیری کمتری نسبت به تغییرات سریع دما.
نیاز به کالیبراسیون دقیق.
کاربرد: صنایع شیمیایی، نفت و گاز، پتروشیمی، سیستم‌های HVAC و آزمایشگاه‌ها.
ترانسمیتر دما با حسگر ترموکوپل (Thermocouple)
عملکرد: بر اساس ایجاد ولتاژ از دو فلز مختلف که در دمای خاصی به هم متصل می‌شوند.
دقت: دقت کمتری نسبت به RTD دارد، اما برای دماهای بسیار بالا مناسب است.
مزایا: مناسب برای دماهای بسیار بالا (از -200 تا 2000 درجه سانتی‌گراد بسته به نوع ترموکوپل).
قیمت پایین‌تر.
مناسب برای اندازه‌گیری دما در محیط‌های صنعتی که دماهای بالا و تغییرات سریع دارند.
معایب: دقت پایین‌تر از RTD.
حساسیت به نویز الکتریکی و تداخل.
نیاز به کالیبراسیون مداوم.
کاربرد: صنایع فولاد، متالورژی، کوره‌ها، نیروگاه‌ها و فرآیندهای دمایی بالا.
ترانسمیتر دما دیجیتال (Smart Digital Temperature Transmitters)
عملکرد: به‌طور دیجیتال سیگنال‌های دما را پردازش و ارسال می‌کند. این ترانسمیترها اغلب قابلیت‌های هوشمند مانند تنظیمات از راه دور، کالیبراسیون خودکار و ارتباط با پروتکل‌های مختلف (Modbus، HART و غیره) را دارند.
دقت: دقت بسیار بالا، به‌ویژه در سیستم‌های دیجیتال.
مزایا: قابلیت برنامه‌ریزی و تنظیم دقیق.
امکان اتصال به سیستم‌های اتوماسیون صنعتی.
قابلیت ارتباط دیجیتال با دستگاه‌های دیگر (Modbus، HART).
عملکرد خودکار در صورت نیاز به تنظیمات یا کالیبراسیون.
معایب: هزینه بالا.
پیچیدگی در پیکربندی و نصب.
کاربرد: اتوماسیون صنعتی، کارخانه‌های پتروشیمی، سیستم‌های نظارت از راه دور، سیستم‌های دیجیتال پیچیده.
ترانسمیتر دما مقاوم در برابر شرایط سخت (Heavy Duty Temperature Transmitters)
عملکرد: طراحی شده برای استفاده در محیط‌های سخت، مانند فضاهای دارای ارتعاشات شدید، دماهای بسیار بالا، فشار زیاد و محیط‌های انفجاری.
دقت: مشابه ترانسمیترهای RTD یا ترموکوپل، اما با توانایی بیشتر برای تحمل شرایط دشوار.
مزایا: مقاوم در برابر شرایط محیطی سخت.
ساختار مستحکم برای کاربردهای صنعتی.
عملکرد ثابت در دماهای شدید و شرایط چالش‌برانگیز.
معایب: هزینه بالا.
حجم و اندازه بزرگتر.
کاربرد: صنایع نفت و گاز، نیروگاه‌ها، فرآیندهای شیمیایی و پتروشیمی، محیط‌های پرخطر.
ترانسمیتر دما بدون تماس (Non-Contact Temperature Transmitters)
عملکرد: از تکنولوژی‌های مادون قرمز برای اندازه‌گیری دما بدون تماس فیزیکی با جسم استفاده می‌کنند.
دقت: بستگی به مدل و ویژگی‌های دستگاه دارد. معمولاً در دماهای بالا دقت کمتری دارند.
مزایا: اندازه‌گیری دما بدون نیاز به تماس با جسم.
مناسب برای اندازه‌گیری دما در اجسام متحرک یا داغ.
نصب آسان و سرعت بالا در اندازه‌گیری.
معایب: حساس به شرایط محیطی مانند گرد و غبار و بخار.
دقت کمتر نسبت به حسگرهای متعارف.
کاربرد: اندازه‌گیری دما در قطعات متحرک، مواد مذاب، تجهیزات صنعتی داغ، اندازه‌گیری دما از فواصل دور.

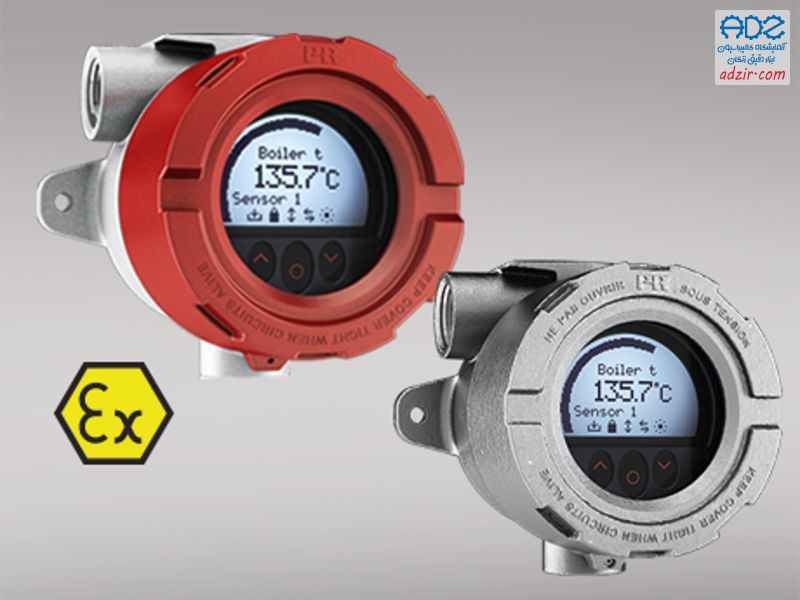

ترانسمیتر دما ضد انفجار (Explosion-Proof Temperature Transmitters)
عملکرد: طراحی شده برای استفاده در محیط‌های انفجاری یا خطرناک که امکان وقوع انفجار وجود دارد.
دقت: معمولاً مشابه ترانسمیترهای RTD یا ترموکوپل، اما با ساختار ضد انفجار.
مزایا: ایمن برای استفاده در محیط‌های خطرناک.
پوشش ضد انفجار و ایمنی بالا.
معایب: هزینه بالا.
اندازه و حجم بزرگ.
کاربرد: صنایع نفت و گاز، پتروشیمی، کارخانه‌های شیمیایی، محیط‌های دارای گازهای قابل اشتعال.
ترموکوپل‌ها برای دماهای بالا و هزینه‌های کم مناسب هستند، ولی دقت کمتری دارند.
RTDها برای دماهای دقیق و پایدار ایده‌آل هستند و در بسیاری از کاربردهای صنعتی استفاده می‌شوند.
ترانسمیترهای دیجیتال برای سیستم‌های هوشمند و پیشرفته با نیاز به دقت بالا و اتصال دیجیتال مناسب‌اند.
ترانسمیترهای بدون تماس برای اندازه‌گیری دما از فواصل دور و در شرایط خاص کاربرد دارند.
ترانسمیترهای ضد انفجار برای محیط‌های خطرناک و انفجاری طراحی شده‌اند.
بررسی صحت عملکرد ترانسمیتر دما - (Temperature Transmitter)
بررسی صحت عملکرد ترانسمیتر دما برای اطمینان از دقت و صحت اندازه‌گیری دما در فرآیندهای صنعتی یا آزمایشگاهی اهمیت زیادی دارد. هر گونه خطا یا نوسان در عملکرد ترانسمیتر دما می‌تواند منجر به مشکلات در فرآیندها و کاهش کیفیت محصولات یا حتی آسیب به تجهیزات شود. برای اطمینان از عملکرد صحیح ترانسمیتر دما، معمولاً از روش‌ها و ابزارهای خاصی برای تست و کالیبراسیون استفاده می‌شود.
روش‌های بررسی صحت عملکرد ترانسمیتر دما

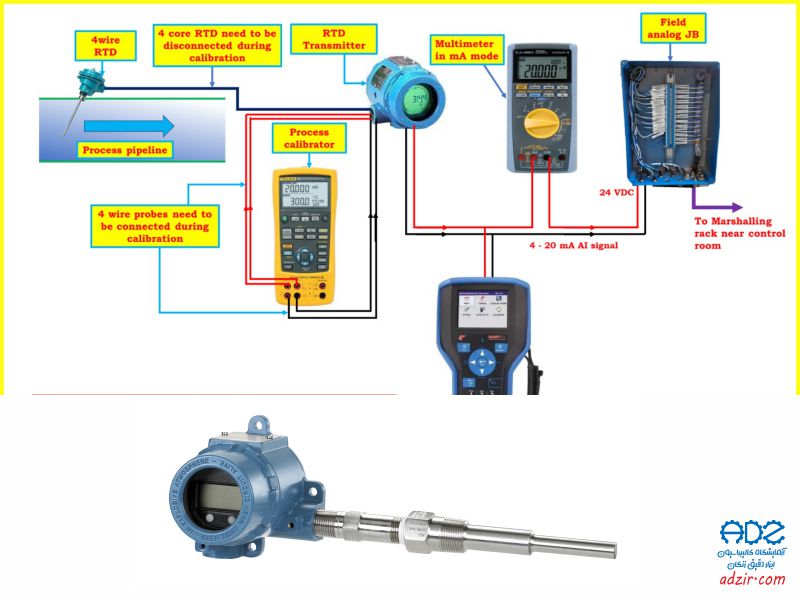

کالیبراسیون ترانسمیتر دما
کالیبراسیون ترانسمیتر دما فرآیند مهمی است که به‌منظور اطمینان از دقت اندازه‌گیری دستگاه انجام می‌شود. این کار معمولاً با استفاده از تجهیزات استاندارد کالیبراسیون صورت می‌گیرد که به‌طور دقیق دما را اندازه‌گیری می‌کنند.
روش‌های کالیبراسیون:
کالیبراسیون دما در نقطه مرجع: برای انجام این کالیبراسیون، یک دماسنج مرجع با دقت بالا به همراه ترانسمیتر دما استفاده می‌شود. با مقایسه مقادیر دمایی دو دستگاه (دماسنج مرجع و ترانسمیتر دما) می‌توان صحت عملکرد ترانسمیتر را بررسی کرد.
کالیبراسیون چند نقطه‌ای: برای دقت بیشتر، ترانسمیتر در دماهای مختلف (مثلاً در دماهای پایین، میانه و بالا) کالیبره می‌شود.
ابزارهای کالیبراسیون: برخی از ابزارهایی که برای کالیبراسیون ترانسمیتر دما به کار می‌روند شامل:
دماسنج‌های دیجیتال مرجع.
حمام‌های دمایی که دما را در شرایط کنترل‌شده نگه می‌دارند.
کالیبراتورهای ترموکوپل و RTD که برای آزمایش و تنظیم دستگاه‌های مختلف دما مورد استفاده قرار می‌گیرند.
تست دقت و عملکرد در شرایط واقعی
برای اطمینان از صحت عملکرد ترانسمیتر دما در محیط‌های عملیاتی واقعی، می‌توان ترانسمیتر را در شرایط واقعی فرآیند (مثلاً در محیط‌های صنعتی) آزمایش کرد. این کار شامل موارد زیر است:
مقایسه با سیستم‌های مرجع: برای تست دقیق‌تر، سیگنال خروجی ترانسمیتر دما را می‌توان با سیگنال‌های یک ترانسمیتر دیگر که عملکرد آن تأیید شده، مقایسه کرد.
شبیه‌سازی تغییرات دما: با شبیه‌سازی تغییرات دما در محیط کار، می‌توان صحت عملکرد ترانسمیتر را بررسی کرده و از صحت پاسخگویی آن به تغییرات دما اطمینان حاصل کرد.
بررسی سیگنال خروجی
ترانسمیتر دما معمولاً سیگنال‌های خروجی آنالوگ (مانند 4-20 میلی‌آمپر یا 0-10 ولت) یا دیجیتال (مانند Modbus، HART) تولید می‌کند. بررسی این سیگنال‌ها می‌تواند اطلاعات زیادی در مورد عملکرد صحیح ترانسمیتر بدهد.
آزمایش سیگنال خروجی:
چک کردن محدوده سیگنال: سیگنال خروجی ترانسمیتر باید در محدوده استاندارد خود (4-20 میلی‌آمپر یا 0-10 ولت) قرار داشته باشد. اگر سیگنال خارج از این محدوده باشد، احتمالاً ترانسمیتر دچار مشکل شده است.
مقایسه با مقادیر مرجع: سیگنال خروجی ترانسمیتر با مقادیر مرجع دمایی بررسی می‌شود تا اطمینان حاصل شود که ترانسمیتر دما به درستی پاسخ می‌دهد.
بررسی عملکرد در دماهای مختلف
برای بررسی کامل‌تر صحت عملکرد ترانسمیتر دما، باید ترانسمیتر در دماهای مختلف تست شود. این آزمایش معمولاً در نقاط دمایی مختلف انجام می‌شود که شامل دماهای بسیار پایین، میانه و بالا است. این کار می‌تواند به کشف مشکلات غیرمنتظره در عملکرد ترانسمیتر کمک کند.
تست دماهای پایین: ترانسمیتر دما باید به‌درستی در دماهای پایین عمل کند. این مهم است که دستگاه در دماهای زیر صفر یا دماهای پایین محیط عملکرد صحیحی داشته باشد.
تست دماهای بالا: ترانسمیتر دما باید به‌درستی در دماهای بالا (بیش از 1000 درجه سانتی‌گراد برای ترموکوپل‌ها یا 850 درجه سانتی‌گراد برای RTD) عمل کند.
بررسی و تست در برابر نویز و تداخل
یکی از عوامل مهم در بررسی صحت عملکرد ترانسمیتر دما، بررسی تاثیر نویز الکتریکی و تداخل‌های سیگنال است. ترانسمیتر دما باید قادر باشد در برابر نویزهای الکتریکی و تداخل‌های خارجی مقاوم باشد.
تست نویز: سیگنال خروجی ترانسمیتر در شرایط نویز الکتریکی مورد بررسی قرار می‌گیرد تا اطمینان حاصل شود که ترانسمیتر دما دچار خطا نمی‌شود.
استفاده از فیلترها: در صورت لزوم، فیلترهایی برای کاهش تداخل‌های الکتریکی می‌توانند به سیستم اضافه شوند.
چک کردن تجهیزات و سیم‌کشی
یکی دیگر از مراحل مهم در بررسی صحت عملکرد ترانسمیتر دما، بررسی سیم‌کشی و اتصالات دستگاه است. سیم‌کشی‌های آسیب‌دیده یا اتصالات ناقص می‌توانند باعث کاهش دقت و ناپایداری در سیگنال خروجی شوند.
بازبینی اتصالات: اطمینان از اینکه تمام اتصالات و سیم‌کشی‌ها به درستی انجام شده‌اند.
بررسی عایق‌ها و محافظ‌ها: در صورت لزوم، از عایق‌ها و محافظ‌های مناسب برای جلوگیری از آسیب به دستگاه و خطوط استفاده می‌شود.
برای اطمینان از صحت عملکرد ترانسمیتر دما، استفاده از کالیبراسیون صحیح، تست سیگنال خروجی، بررسی عملکرد در دماهای مختلف، و ارزیابی مقاومت دستگاه در برابر نویز و تداخل ضروری است. انجام این آزمایش‌ها به شما کمک می‌کند تا از عملکرد دقیق و پایدار ترانسمیتر در طول زمان اطمینان حاصل کنید. اگر به هر دلیلی ترانسمیتر دچار مشکل شد، این بررسی‌ها می‌توانند نشان دهند که مشکل از کجاست و چگونه باید رفع شود.
حداکثر خطای مجاز ترانسمیتر دما - (Temperature Transmitter)
حداکثر خطای مجاز ترانسمیتر دما به میزان دقت و کیفیت دستگاه بستگی دارد و معمولاً بر اساس استانداردها و الزامات خاص هر صنعت تعیین می‌شود. این خطا می‌تواند به‌طور مستقیم بر کیفیت عملکرد فرآیندها و ایمنی تجهیزات تاثیر بگذارد. در اکثر کاربردهای صنعتی، خطای مجاز ترانسمیتر دما باید در حدی باشد که عملکرد سیستم به درستی انجام شود و تغییرات دما در حدی دقیق باقی بماند که هیچ‌گونه خطری ایجاد نشود.
عوامل تأثیرگذار بر خطای مجاز ترانسمیتر دما
نوع حسگر (Thermocouple، RTD و غیره):
ترموکوپل‌ها معمولاً دقت کمتری نسبت به RTDها دارند، بنابراین خطای مجاز آنها بالاتر است.
RTDها که دقت بالاتری دارند، معمولاً دارای خطای مجاز کمتری هستند.
نوع ترانسمیتر دما:
ترانسمیترهای آنالوگ ممکن است دقت کمتری نسبت به ترانسمیترهای دیجیتال (هوشمند) داشته باشند.
ترانسمیترهای دیجیتال می‌توانند کالیبراسیون خودکار داشته باشند که باعث کاهش خطا می‌شود.
محدوده دمایی:در دماهای بسیار بالا یا پایین، دقت ترانسمیتر ممکن است کاهش یابد، به‌ویژه اگر ترانسمیتر در محیط‌های خاص یا غیرعادی کار کند.
موقعیت نصب و شرایط محیطی:شرایط محیطی مانند رطوبت، فشار، ارتعاشات و نویزهای الکتریکی می‌توانند بر خطای ترانسمیتر تأثیر بگذارند.
استانداردهای خطای مجاز: به‌طور کلی، خطای مجاز ترانسمیتر دما بر اساس استانداردهای صنعتی مختلف تعیین می‌شود و ممکن است بسته به نوع دستگاه و کاربرد خاص متفاوت باشد. به‌طور معمول، محدوده خطای مجاز برای ترانسمیترهای دما به شرح زیر است:
ترانسمیتر دما با حسگر RTD (Resistance Temperature Detector):
خطای مجاز معمولاً در حدود ±0.1°C تا ±0.5°C برای دماهای بین -200°C تا 850°C است.
این مقدار ممکن است در شرایط خاص (مانند دماهای بسیار پایین یا بسیار بالا) افزایش یابد.
ترانسمیتر دما با حسگر ترموکوپل (Thermocouple):
خطای مجاز ترموکوپل‌ها بستگی به نوع ترموکوپل (J، K، T، E، N، و غیره) دارد.
برای ترموکوپل نوع K، خطای معمولی در محدوده ±1.5°C تا ±5°C است.
برای ترموکوپل نوع J، خطای معمولی می‌تواند ±2°C تا ±4°C باشد.
در دماهای بسیار بالا، خطای ترموکوپل ممکن است بیشتر شود.
ترانسمیترهای دیجیتال (Smart Transmitters):
ترانسمیترهای دیجیتال یا هوشمند معمولاً دقت بالاتری دارند و می‌توانند خطای مجازی در محدوده ±0.1°C تا ±0.2°C ارائه دهند.
این ترانسمیترها معمولاً با استفاده از تکنولوژی‌های هوشمند مانند Modbus یا HART توانایی کالیبراسیون خودکار دارند که باعث کاهش خطا می‌شود.
ترانسمیتر دما مقاوم در برابر شرایط سخت (Heavy Duty):
در شرایط محیطی سخت (مانند فشار بالا یا دماهای بسیار بالا)، خطای مجاز ممکن است بیشتر باشد و معمولاً در حدود ±1°C تا ±2°C باشد.
ترانسمیترهای بدون تماس (Non-Contact):
این نوع ترانسمیترها معمولاً خطای بیشتری دارند و خطای مجاز آنها ممکن است ±1% یا بیشتر از مقدار اندازه‌گیری باشد، به ویژه اگر در محیط‌هایی با گرد و غبار یا بخار کار کنند.
معیارهای دیگر در تعیین خطای مجاز
دقت اساسی (Basic Accuracy): این دقت معمولاً توسط سازنده دستگاه اعلام می‌شود و معمولاً در محدوده دمایی خاصی است.
درجه حرارت محیط (Ambient Temperature): در صورتی که دمای محیط خارج از محدوده نرمال باشد (معمولاً بین 0°C تا 50°C)، ممکن است دقت ترانسمیتر کاهش یابد.
طول عمر و فرسودگی: ترانسمیترهای دما پس از گذشت زمان و در اثر فرسایش یا تغییرات فیزیکی ممکن است خطای بیشتری نشان دهند.
نکات ایمنی کار با ترانسمیتر دما - (Temperature Transmitter)
کار با ترانسمیتر دما باید با رعایت نکات ایمنی خاص انجام شود تا از آسیب به افراد و تجهیزات جلوگیری شود و عملکرد صحیح سیستم حفظ گردد. در اینجا به برخی از نکات ایمنی مهم در هنگام کار با ترانسمیتر دما اشاره می‌کنم:
رعایت دستورالعمل‌های سازنده
قبل از نصب، استفاده یا نگهداری ترانسمیتر دما، باید دستورالعمل‌های سازنده را به دقت مطالعه و رعایت کنید. این دستورالعمل‌ها شامل اطلاعات ایمنی، نصب، نگهداری، کالیبراسیون و هشدارهای مهم برای جلوگیری از مشکلات احتمالی است.
استفاده از تجهیزات حفاظتی فردی (PPE)
در هنگام نصب، تعمیر و کالیبراسیون ترانسمیتر دما، باید از تجهیزات حفاظتی فردی مناسب استفاده کرد:
دستکش‌های ایمنی برای محافظت از دست‌ها.
گوشی‌های ایمنی (در صورت وجود نویز زیاد) برای محافظت از شنوایی.
عینک ایمنی برای محافظت از چشم‌ها، به‌ویژه در مواقعی که از ابزارهای برقی یا کالیبراسیون استفاده می‌کنید.
اطمینان از خاموش بودن سیستم قبل از نصب یا تعمیر
قبل از نصب، تعمیر یا کالیبراسیون ترانسمیتر دما، باید از خاموش بودن سیستم و قطع برق دستگاه اطمینان حاصل کنید تا از بروز شوک‌های الکتریکی یا خطرات دیگر جلوگیری شود.
احتیاط در برابر دماهای بالا و پایین
ترانسمیترهای دما ممکن است در محیط‌هایی با دماهای بسیار بالا یا پایین نصب شوند. در این شرایط، باید دقت بالایی در کار با دستگاه داشته باشید:
در دماهای بالا: از دست زدن به تجهیزات داغ یا تماس با اجسام داغ جلوگیری کنید. از دستکش‌های مقاوم به حرارت و ابزارهای مخصوص استفاده کنید.
در دماهای پایین: هنگام کار در دماهای زیر صفر، از خطر یخ‌زدگی یا آسیب به تجهیزات جلوگیری کنید.
اتصالات الکتریکی ایمن
اتصالات صحیح: اطمینان حاصل کنید که تمامی اتصالات الکتریکی ترانسمیتر به درستی انجام شده است و هیچ‌گونه اتصال کوتاه یا نقص در سیم‌کشی وجود ندارد.
استفاده از محافظ‌های الکتریکی: از محافظ‌های اضافی مانند فیوزها و دستگاه‌های حفاظت در برابر ولتاژ زیاد برای جلوگیری از آسیب‌های احتمالی به ترانسمیتر و سیستم استفاده کنید.
حفظ ایمنی در محیط‌های خطرناک
اگر ترانسمیتر دما در محیط‌های مستعد انفجار یا محیط‌های خطرناک نصب می‌شود (مانند صنایع نفت و گاز یا پتروشیمی)، باید از ترانسمیترهایی با ویژگی‌های ضد انفجار استفاده شود و تمامی استانداردهای ایمنی برای این محیط‌ها رعایت گردد:
استفاده از ترانسمیترهای ضد انفجار.
جلوگیری از ایجاد جرقه یا خطرات ناشی از نشت گازهای قابل اشتعال.
استفاده از کفش‌ها و لباس‌های ضد آتش در این محیط‌ها.
تست و کالیبراسیون ایمن
کالیبراسیون و تست دستگاه‌ها باید با دقت انجام شود. دماسنج‌های مرجع و ابزارهای کالیبراسیون باید سالم و دقیق باشند:
در حین کالیبراسیون، از ایجاد دماهای شدید خودداری کنید تا از آسیب به تجهیزات جلوگیری شود.
در صورت استفاده از حمام‌های دمایی، اطمینان حاصل کنید که دمای دستگاه در محدوده ایمن قرار دارد.
مدیریت کابل‌ها و سیم‌کشی‌ها
اطمینان حاصل کنید که کابل‌ها و سیم‌ها به درستی نگهداری شده و از خطرات الکتریکی جلوگیری شود.
کابل‌ها را از نواحی داغ، مرطوب یا آسیب‌دیده دور نگه دارید.
از روکش‌های عایق برای جلوگیری از تماس با قسمتهای داغ یا سیم‌های بدون عایق استفاده کنید.
اجتناب از وارد شدن ضربه یا فشار زیاد
ترانسمیتر دما به‌ویژه در انواع حسگرهای RTD و ترموکوپل‌ها حساس به ضربه است. از وارد شدن فشار یا ضربه‌های زیاد به دستگاه جلوگیری کنید.
مانیتورینگ و نگهداری منظم
برای اطمینان از عملکرد صحیح ترانسمیتر دما، باید نگهداری منظم و مانیتورینگ دستگاه انجام شود:
بررسی منظم اتصالات و کابل‌ها.
اطمینان از کالیبراسیون صحیح دستگاه.
نظارت بر سیگنال‌های خروجی ترانسمیتر و اطمینان از اینکه هیچ‌گونه نوسان غیرطبیعی در داده‌ها وجود ندارد.
استفاده از محیط‌های مناسب برای نصب
ترانسمیتر دما باید در محیط‌هایی نصب شود که شرایط آن برای عملکرد صحیح دستگاه فراهم باشد. این شامل موارد زیر است:
دور از منابع نویز الکتریکی.
دمای محیط باید در محدوده مشخصی باشد.
عدم وجود رطوبت زیاد یا مواد خورنده در محیط.
پیشگیری از خطاهای کالیبراسیون
در صورت استفاده از سیستم‌های کالیبراسیون خودکار، همیشه مطمئن شوید که دستگاه‌ها به‌طور صحیح کالیبره شده‌اند و هیچ‌گونه خطای کالیبراسیونی وجود ندارد.
رعایت نکات ایمنی هنگام کار با ترانسمیتر دما به‌ویژه در فرآیندهای صنعتی بسیار ضروری است. استفاده از تجهیزات حفاظتی، نصب صحیح، کالیبراسیون منظم و رعایت دستورالعمل‌های ایمنی می‌تواند از بروز مشکلات، آسیب به افراد و اختلال در فرآیندهای صنعتی جلوگیری کند.
قسمتهای تشکیل دهنده ترانسمیتر دما - (Temperature Transmitter)
ترانسمیتر دما یک دستگاه الکترونیکی است که برای تبدیل سیگنال‌های دما به سیگنال‌های قابل اندازه‌گیری (معمولاً سیگنال‌های آنالوگ یا دیجیتال) طراحی شده است. ترانسمیتر دما معمولاً از چندین قسمت اصلی تشکیل شده که هرکدام نقش خاصی در عملکرد دقیق و پایدار دستگاه دارند. در ادامه به قسمتهای تشکیل‌دهنده اصلی ترانسمیتر دما اشاره می‌کنیم:
حسگر دما (Temperature Sensor)
حسگر دما به عنوان اولین بخش از ترانسمیتر عمل می‌کند و وظیفه اندازه‌گیری دما را بر عهده دارد. انواع مختلف حسگرهای دما برای ترانسمیترها وجود دارد که بسته به نیازهای خاص سیستم انتخاب می‌شوند:
RTD (Resistance Temperature Detector): از تغییر مقاومت با دما برای اندازه‌گیری استفاده می‌کند.
ترموکوپل (Thermocouple): از تغییر ولتاژ تولید شده در اثر اختلاف دما استفاده می‌کند.
ترانزیستور دمایی (Thermistor): مشابه RTD است، اما حساسیت بیشتری در برخی دماها دارد.
حسگرهای مادون قرمز: برای اندازه‌گیری دما بدون تماس مستقیم با جسم (غیر تماسی).
مدار تبدیل سیگنال (Signal Conditioning Circuit)
سیگنال خروجی حسگر دما معمولاً ضعیف و نیاز به تقویت دارد. این قسمت از ترانسمیتر دما، سیگنال اولیه حسگر را تقویت کرده و آن را برای پردازش بیشتر آماده می‌کند. مدار تبدیل سیگنال می‌تواند شامل قسمتهای زیر باشد:
تقویت‌کننده‌های عملیاتی برای افزایش ولتاژ یا جریان سیگنال.
فیلترهای سیگنال برای حذف نویزهای اضافی از سیگنال ورودی.
مبدل‌ها که سیگنال آنالوگ را به دیجیتال (یا برعکس) تبدیل می‌کنند.
مدار پردازش سیگنال (Signal Processing Circuit)
این بخش، سیگنال تقویت‌شده را پردازش می‌کند تا آن را به یک سیگنال قابل خواندن تبدیل کند. معمولاً این بخش شامل میکروکنترلر یا پردازشگر سیگنال دیجیتال (DSP) است که سیگنال ورودی را تحلیل کرده و به سیگنال خروجی تبدیل می‌کند. عملکرد این قسمت به‌طور معمول شامل تبدیل واحدهای اندازه‌گیری دما (مثلاً از درجه سانتی‌گراد به فارنهایت) و تصحیح داده‌ها است.
مدار تنظیمات و کالیبراسیون (Calibration and Adjustment Circuit)
ترانسمیتر دما معمولاً نیاز به تنظیم و کالیبراسیون دقیق دارد تا از دقت آن اطمینان حاصل شود. این قسمت از مدار به کالیبراسیون دقیق دستگاه کمک می‌کند تا ترانسمیتر به‌طور مداوم عملکرد دقیقی داشته باشد. این مدار می‌تواند شامل:
کالیبراسیون دستی یا خودکار باشد.
تنظیمات برای تصحیح خطاهای شناخته‌شده (مثل خطای دمایی در حسگر).
مدار خروجی (Output Circuit)
این بخش وظیفه ارسال سیگنال پردازش‌شده به سیستم‌های کنترل یا نمایشگر را دارد. خروجی می‌تواند به‌صورت آنالوگ (مثلاً 4-20 میلی‌آمپر یا 0-10 ولت) یا دیجیتال (مثلاً Modbus، HART، یا Fieldbus) باشد. در بسیاری از ترانسمیترهای دیجیتال، این بخش به شبکه‌های صنعتی متصل می‌شود و امکان ارتباط با سیستم‌های نظارتی و کنترلی را فراهم می‌کند.
واحد تغذیه (Power Supply)
ترانسمیتر دما به یک منبع تغذیه برای تأمین انرژی خود نیاز دارد. این بخش مسئول تأمین برق مورد نیاز برای عملکرد ترانسمیتر است. این واحد می‌تواند شامل یک منبع تغذیه داخلی (باتری یا آداپتور) یا امکان دریافت انرژی از سیگنال ورودی (در ترانسمیترهای 4-20 میلی‌آمپر) باشد.
واحد نمایش و رابط کاربری (Display and User Interface)
در برخی از ترانسمیترهای دما، یک نمایشگر دیجیتال یا صفحه نمایش برای نمایش دمای اندازه‌گیری‌شده و تنظیمات دستگاه وجود دارد. این واحد به اپراتور امکان می‌دهد که دما را به‌صورت آنی مشاهده کرده و تنظیمات را به راحتی انجام دهد. در برخی موارد، رابط‌های کاربری شامل دکمه‌ها یا صفحه‌کلیدهای ساده برای تنظیمات اولیه و کالیبراسیون است.
حفاظت‌ها و ویژگی‌های ایمنی (Protection and Safety Features)
ترانسمیتر دما ممکن است شامل ویژگی‌های ایمنی مختلف برای جلوگیری از خرابی و حفاظت در برابر شرایط غیرعادی باشد:
حفاظت در برابر اتصال کوتاه.
حفاظت در برابر تغییرات ولتاژ.
حفاظت در برابر نوسانات دمایی شدید.
حفاظت در برابر شوک و لرزش.
بدنه و ساختار (Enclosure and Housing)
ترانسمیتر دما معمولاً در یک بدنه محافظ قرار دارد که نقش مهمی در حفاظت از اجزای داخلی دستگاه در برابر آسیب‌های فیزیکی و شرایط محیطی سخت دارد. این بدنه می‌تواند از مواد مقاوم به حرارت، ضد آب، ضد خوردگی یا مقاوم در برابر فشار ساخته شده باشد، بسته به نوع کاربرد و محیط نصب.
اتصالات ورودی و خروجی (Input and Output Connectors)
این قسمت‌ها شامل اتصالات برای حسگر دما (مثل ترموکوپل یا RTD) و اتصالات خروجی سیگنال (مثلاً 4-20 میلی‌آمپر یا پورت‌های دیجیتال) هستند. طراحی صحیح این اتصالات برای اطمینان از عملکرد صحیح و مقاوم بودن در برابر محیط‌های صنعتی بسیار مهم است.
المان‌های ارتباطی (Communication Modules)
در برخی ترانسمیترهای پیشرفته، ماژول‌های ارتباطی برای ارسال داده‌ها به سیستم‌های کنترلی یا پایش از راه دور وجود دارند. این ماژول‌ها معمولاً شامل پروتکل‌هایی مانند HART, Modbus, Fieldbus, یا Profibus برای تبادل داده‌ها و تنظیمات از راه دور هستند.
ترانسمیتر دما از ترکیبی از اجزای الکترونیکی و مکانیکی تشکیل شده که هرکدام وظیفه خاصی را در اندازه‌گیری، پردازش و ارسال اطلاعات دما بر عهده دارند. این اجزا شامل حسگر دما، مدار پردازش سیگنال، خروجی، کالیبراسیون، تغذیه، حفاظت و بدنه دستگاه می‌شوند که با همکاری یکدیگر دقت و کارایی ترانسمیتر دما را تضمین می‌کنند.
شرکت های سازنده ترانسمیتر دما - (Temperature Transmitter)
چندین شرکت معتبر در سراسر جهان ترانسمیترهای دما تولید می‌کنند که محصولاتشان برای استفاده در صنایع مختلف مانند نفت و گاز، پتروشیمی، داروسازی، صنایع غذایی، و خودروسازی مناسب هستند. برخی از این شرکت‌ها محصولات خود را با ویژگی‌هایی مانند دقت بالا، پایداری طولانی‌مدت و قابلیت‌های هوشمند ارائه می‌دهند. در اینجا به برخی از شرکت‌های معروف سازنده ترانسمیتر دما اشاره می‌کنم:
Yokogawa Electric Corporation
محصولات: ترانسمیترهای دما با دقت بالا و قابلیت‌های گسترده، به‌ویژه برای صنایع اتوماسیون و کنترل فرآیند.
ویژگی‌ها: قابلیت‌های ارتباطی پیشرفته، حساسیت بالا و طراحی‌های مقاوم در برابر شرایط محیطی سخت.
Endress+Hauser
محصولات: ارائه‌دهنده ترانسمیترهای دما دیجیتال و آنالوگ با دقت بالا برای کاربردهای مختلف صنعتی.
ویژگی‌ها: ترانسمیترهای دما با فناوری‌های هوشمند، کالیبراسیون خودکار و قابلیت‌های اتصال به شبکه‌های صنعتی.
Emerson Electric Co.
محصولات: ترانسمیترهای دما با تکنولوژی Smart Wireless برای صنایع مختلف.
ویژگی‌ها: طراحی مقاوم، قابلیت اتصال به سیستم‌های خودکار و سیستم‌های نظارتی پیشرفته، کالیبراسیون خودکار.

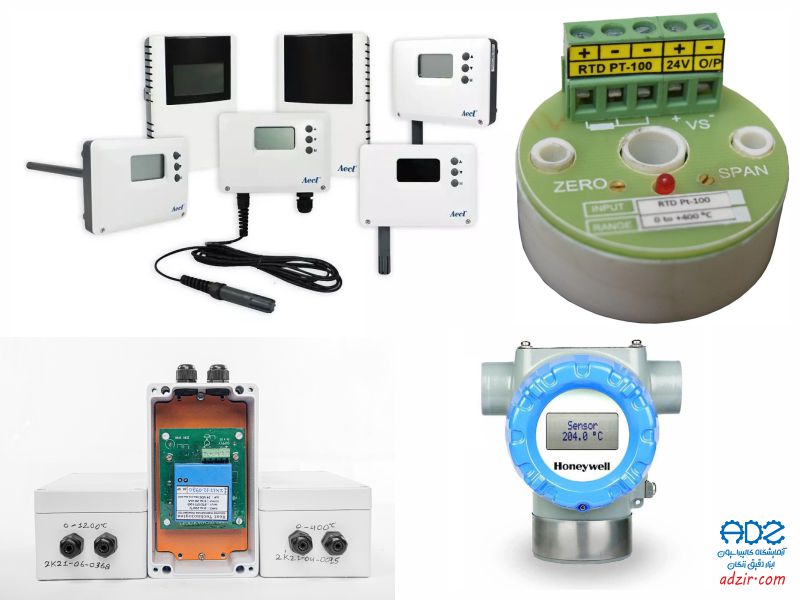

Honeywell International Inc.
محصولات: ترانسمیترهای دما با دقت بالا و قابلیت اتصال به سیستم‌های کنترل از راه دور.
ویژگی‌ها: ارائه محصولات برای صنایع نفت و گاز، انرژی، داروسازی و غذایی با سیستم‌های هوشمند و مطمئن.
Siemens AG
محصولات: ترانسمیترهای دما مناسب برای کاربردهای صنعتی و تجهیزات آزمایشگاهی.
ویژگی‌ها: طراحی‌های مبتنی بر استانداردهای جهانی، دقت بالا و قابلیت ارتباط با سیستم‌های اتوماسیون صنعتی.

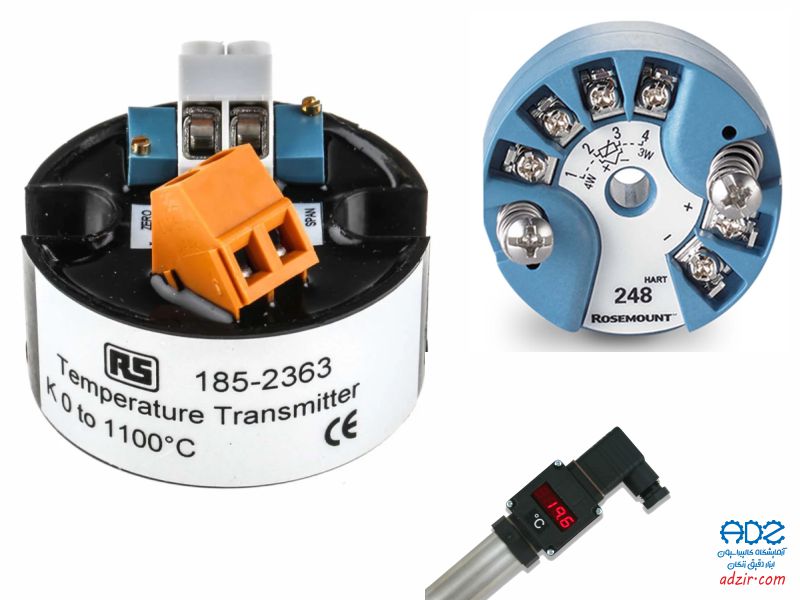

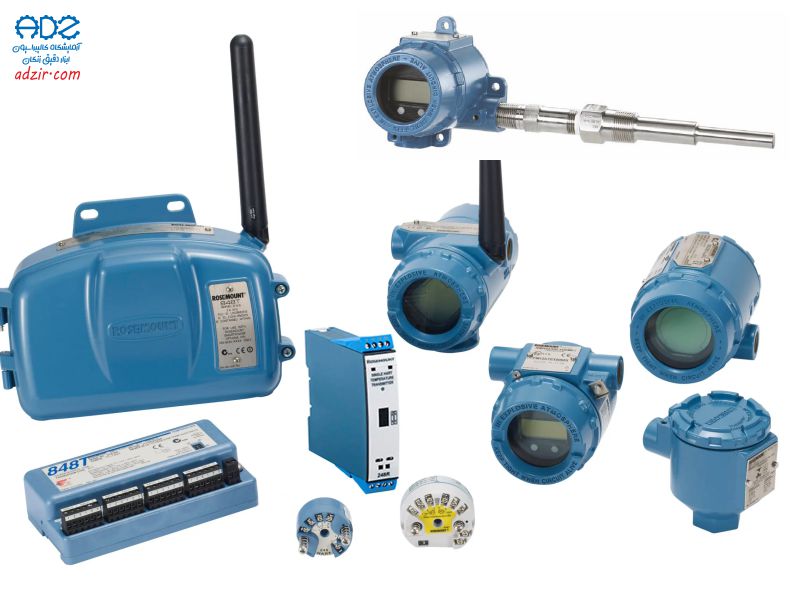

Rosemount (قسمتی از Emerson)
محصولات: ترانسمیترهای دما دیجیتال و آنالوگ برای کاربردهای صنعتی و حساس.
ویژگی‌ها: استفاده از فناوری‌های پیشرفته برای اندازه‌گیری دقیق دما و اتصال به سیستم‌های کنترل صنعتی.
WIKA
محصولات: ترانسمیترهای دما دیجیتال و آنالوگ با دقت و پایداری بالا.
ویژگی‌ها: طراحی‌های مقاوم در برابر شرایط سخت، مناسب برای صنایع شیمیایی، پتروشیمی، و تولید انرژی.
Omega Engineering
محصولات: ترانسمیترهای دما دیجیتال و آنالوگ با عملکرد بالا و دقیق برای طیف گسترده‌ای از کاربردها.
ویژگی‌ها: تنوع بالای مدل‌ها و دامنه‌های دمایی، امکان اتصال به سیستم‌های کنترلی مختلف.
Transmitter Technology (TT)
محصولات: ترانسمیترهای دما با دقت بالا برای محیط‌های صنعتی و حساس.
ویژگی‌ها: کالیبراسیون دقیق و طراحی‌های ایمن و مقاوم برای شرایط دشوار.
Allison Engineering
محصولات: ترانسمیترهای دما مخصوص کاربردهای خودکارسازی صنعتی و آزمایشگاهی.
ویژگی‌ها: طراحی‌های خاص برای استفاده در صنایع نظامی، فضایی و هوافضا.
Parker Hannifin
محصولات: ترانسمیترهای دما برای کاربردهای دقیق در صنایع خودروسازی، فضایی و اتوماسیون.
ویژگی‌ها: محصولات با دقت بالا و قابلیت‌های مناسب برای کنترل دقیق فرآیندها.

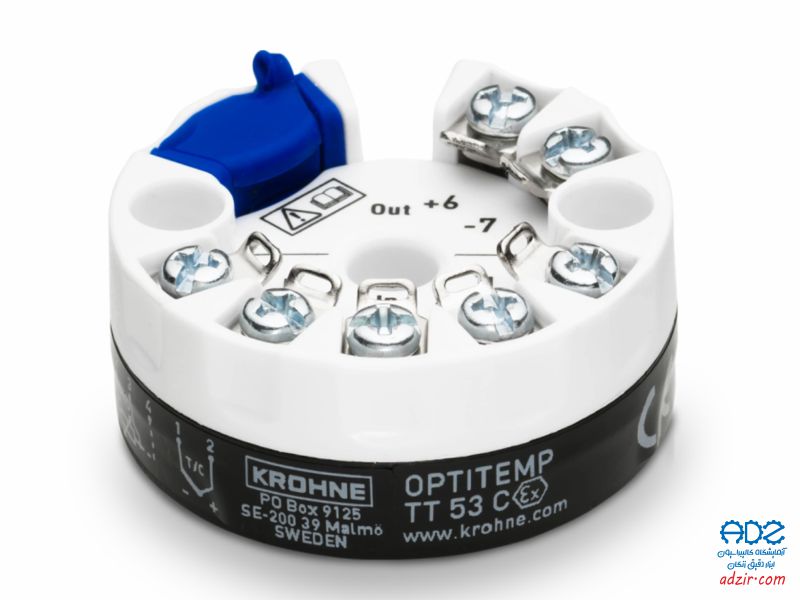

KROHNE
محصولات: ترانسمیترهای دما دیجیتال با قابلیت کالیبراسیون دقیق و عملکرد بالا.
ویژگی‌ها: مناسب برای استفاده در صنایع نفت و گاز، شیمیایی و غذایی.
Red Lion Controls
محصولات: ترانسمیترهای دما و سنسورها برای مانیتورینگ صنعتی.
ویژگی‌ها: دقت بالا، قابلیت اتصال به سیستم‌های کنترل، و نمایش نتایج در زمان واقعی.
- Stahl
محصولات: ترانسمیترهای دما برای محیط‌های خطرناک و ضد انفجار.
ویژگی‌ها: طراحی‌های مقاوم و ایمن برای محیط‌های صنعتی با شرایط سخت.
Kistler
محصولات: ترانسمیترهای دما مخصوص آزمایشگاه‌ها و صنایع دقیق.
ویژگی‌ها: ترانسمیترهای بسیار دقیق برای آزمایش‌های علمی و صنعتی.
این شرکت‌ها محصولات خود را برای طیف گسترده‌ای از صنایع و کاربردها تولید می‌کنند و هر کدام از آنها ویژگی‌های خاص خود را دارند که آنها را برای نیازهای مختلف مشتریان مناسب می‌کند. هنگام انتخاب ترانسمیتر دما، باید نیازهای خاص خود مانند دقت، پایداری، نوع خروجی و سازگاری با سیستم‌های موجود را در نظر بگیرید.
نکات مهم هنگام خرید ترانسمیتر دما - (Temperature Transmitter)
هنگام خرید ترانسمیتر دما، توجه به چند نکته کلیدی می‌تواند به شما کمک کند تا دستگاهی مناسب برای نیازهای خاص خود انتخاب کنید. انتخاب صحیح ترانسمیتر دما می‌تواند تأثیر زیادی بر دقت اندازه‌گیری، کارایی سیستم و هزینه‌های نگهداری داشته باشد. در اینجا به برخی از نکات مهم هنگام خرید ترانسمیتر دما اشاره می‌کنیم:
نوع حسگر دما
ترانسمیترهای دما معمولاً با انواع مختلف حسگر دما مانند RTD، ترموکوپل، ترانزیستورهای دمایی (Thermistor) و سنسورهای مادون قرمز عرضه می‌شوند. انتخاب حسگر مناسب بستگی به:
محدوده دمایی: برای دماهای بالا از ترموکوپل و برای دماهای دقیق‌تر RTD مناسب‌تر است.
حساسیت و دقت: RTD معمولاً دقت بالاتری دارد.
زمان پاسخ‌دهی: ترموکوپل‌ها ممکن است زمان پاسخ‌دهی سریعتری نسبت به RTDها داشته باشند.
محیط عملیاتی: محیط‌های خورنده یا خطرناک ممکن است نیاز به حسگرهایی با ویژگی‌های خاص (مانند ضد انفجار) داشته باشند.
محدوده دمایی و دقت
محدوده دما: ترانسمیتر دما باید قادر به اندازه‌گیری دما در محدوده‌ای باشد که در سیستم یا فرآیند شما وجود دارد.
دقت: دقت اندازه‌گیری ترانسمیتر باید متناسب با نیاز شما باشد. برخی صنایع مانند صنایع داروسازی یا نیمه‌هادی‌ها نیاز به دقت بسیار بالایی دارند، در حالی که در سایر صنایع، دقت معمولی کافی است.
نوع خروجی
ترانسمیترهای دما می‌توانند خروجی‌های مختلفی داشته باشند، از جمله:
4-20 میلی‌آمپر (آناالوگ): یکی از رایج‌ترین خروجی‌ها برای ترانسمیترهای دما است.
0-10 ولت: معمولاً برای کاربردهایی که نیاز به اندازه‌گیری دقیق‌تر دارند.
سیگنال دیجیتال: شامل پروتکل‌های مختلف مانند Modbus, HART, Fieldbus, یا Profibus که برای اتصال به سیستم‌های کنترل پیشرفته مناسب هستند.
ویژگی‌های ارتباطی
اگر نیاز به ارتباط از راه دور با ترانسمیتر دما دارید، به ویژگی‌های ارتباطی آن توجه کنید. برخی ترانسمیترها قابلیت‌های ارتباطی پیشرفته‌تری دارند که می‌توانند داده‌ها را به‌صورت دیجیتال ارسال کنند یا به سیستم‌های نظارتی متصل شوند.
دما و فشار کاری محیط
دمای محیط: ترانسمیتر دما باید توانایی کار در دمای محیطی که قرار است در آن نصب شود را داشته باشد.
فشار محیطی: برخی از ترانسمیترها برای استفاده در فشارهای بالا یا پایین طراحی شده‌اند. باید مطمئن شوید که ترانسمیتر انتخابی برای فشار محیط شما مناسب است.
نوع بدنه و مقاوم بودن در برابر شرایط محیطی
مقاومت در برابر خوردگی: اگر ترانسمیتر دما در محیط‌های خورنده (مثل صنایع شیمیایی) نصب خواهد شد، بدنه دستگاه باید از موادی مقاوم در برابر خوردگی ساخته شده باشد.
مقاومت در برابر رطوبت: برای محیط‌های مرطوب یا در معرض مواد شیمیایی، باید ترانسمیتر دمایی با محافظت مناسب انتخاب کنید.
مقاومت در برابر فشار و ضربه: در محیط‌های صنعتی که ممکن است ترانسمیتر دچار ضربه یا فشار شود، انتخاب دستگاهی با بدنه مقاوم از اهمیت زیادی برخوردار است.
کالیبراسیون و تنظیمات
برخی ترانسمیترهای دما نیاز به کالیبراسیون دقیق دارند. از آنجا که دقت ترانسمیترهای دما برای عملکرد صحیح سیستم حیاتی است، توجه به گزینه‌های کالیبراسیون و تنظیمات آن ضروری است.
برخی ترانسمیترها دارای قابلیت کالیبراسیون خودکار هستند.
بررسی کنید که آیا ترانسمیتر برای کالیبراسیون نیاز به تجهیزات خارجی دارد یا اینکه خود دستگاه قابلیت کالیبراسیون را دارد.
زمان پاسخ‌دهی (Response Time)
زمان پاسخ‌دهی ترانسمیتر دما باید مناسب با فرآیند شما باشد. برای برخی کاربردها (مثل در فرآیندهای سریع) زمان پاسخ‌دهی کوتاه مهم است. در برخی موارد دیگر، زمان پاسخ‌دهی طولانی‌تر می‌تواند مشکلی ایجاد نکند.
سازگاری با سیستم‌های کنترلی
اگر ترانسمیتر دما قرار است به سیستم‌های کنترل اتوماتیک یا مانیتورینگ متصل شود، باید مطمئن شوید که ترانسمیتر با این سیستم‌ها سازگار است. برخی از سیستم‌های اتوماسیون صنعتی از پروتکل‌های خاصی مانند Modbus, HART, یا Fieldbus پشتیبانی می‌کنند.
هزینه و طول عمر
هزینه: ترانسمیترهای دما می‌توانند از نظر هزینه‌ای متفاوت باشند. ترانسمیترهای پیشرفته‌تر با ویژگی‌های بیشتر ممکن است هزینه بالاتری داشته باشند.
طول عمر و نگهداری: در نظر داشته باشید که هزینه‌های نگهداری و تعویض قطعات نیز می‌تواند در طولانی‌مدت تأثیرگذار باشد. دستگاه‌هایی که طول عمر بیشتری دارند و نیاز به تعمیرات کمتری دارند، می‌توانند هزینه‌های اضافی را کاهش دهند.
پشتیبانی فنی و خدمات پس از فروش
قبل از خرید، به خدمات پس از فروش و پشتیبانی فنی شرکت سازنده توجه کنید. این خدمات می‌توانند شامل کالیبراسیون، تعمیرات و آموزش استفاده از دستگاه باشند. این نکات برای اطمینان از عملکرد صحیح ترانسمیتر در بلندمدت حیاتی هستند.
گواهی‌ها و استانداردها
برخی از صنایع نیاز به ترانسمیترهای دما دارند که با استانداردهای خاص مانند ATEX (برای محیط‌های انفجاری) یا CE (استاندارد اتحادیه اروپا) مطابقت داشته باشند. اطمینان حاصل کنید که ترانسمیتر خریداری شده تمامی استانداردهای لازم برای کاربرد خود را دارا باشد.
برای خرید ترانسمیتر دما باید به عواملی مانند نوع حسگر، دقت، خروجی، محدوده دمایی، ویژگی‌های محیطی، زمان پاسخ‌دهی، و سازگاری با سیستم‌های کنترلی توجه کنید. همچنین، ارزیابی هزینه‌های نگهداری و پشتیبانی فنی نیز برای انتخاب درست دستگاه ضروری است.
استاندارد ساخت و کلاس بندی ترانسمیتر دما - (Temperature Transmitter)
ترانسمیترهای دما در فرآیندهای صنعتی و آزمایشگاهی باید طبق استانداردهای خاصی طراحی و تولید شوند تا از عملکرد صحیح و ایمنی دستگاه اطمینان حاصل شود. این استانداردها معمولاً شامل نکات مربوط به دقت اندازه‌گیری، شرایط محیطی، ایمنی، و سازگاری با دیگر تجهیزات می‌شوند. همچنین ترانسمیترهای دما به کلاس‌های مختلفی دسته‌بندی می‌شوند که بسته به نوع کاربرد و شرایط محیطی آنها تعیین می‌شود. در اینجا به استانداردهای ساخت و کلاس‌بندی ترانسمیترهای دما اشاره می‌کنیم:
استانداردهای ساخت ترانسمیتر دما
این استانداردها شامل معیارهایی برای عملکرد، ایمنی، و تطابق با الزامات صنعتی می‌باشند:
IEC 61508 – Functional Safety
IEC 61508 استاندارد بین‌المللی برای ایمنی عملکردی سیستم‌های الکتریکی، الکترونیکی و برنامه‌پذیر است. این استاندارد به‌ویژه برای ترانسمیترهای دما در کاربردهایی که نیاز به ایمنی بالاتر دارند (مثل صنایع نفت و گاز) ضروری است.
در این استاندارد، سیستم‌هایی که در فرآیندهای بحرانی استفاده می‌شوند باید قابلیت تشخیص و پاسخ به خطاها را داشته باشند تا از خطرات جلوگیری کنند.
IEC 61010 – Safety Requirements for Electrical Equipment
این استاندارد مربوط به ایمنی تجهیزات الکتریکی است که برای آزمایش، اندازه‌گیری و کنترل استفاده می‌شوند. ترانسمیترهای دما باید مطابق با این استاندارد ساخته شوند تا در محیط‌های مختلف ایمن و قابل اعتماد باشند.
این استاندارد ویژگی‌هایی مانند حفاظت در برابر برق گرفتگی، محافظت در برابر اتصال کوتاه و حفاظت در برابر آسیب‌های فیزیکی را در نظر می‌گیرد.
ATEX – Equipment for Explosive Atmospheres
استاندارد ATEX برای تجهیزات موجود در محیط‌های انفجاری است. این استاندارد در اروپا برای تجهیزاتی که در محیط‌های خطرناک و قابل انفجار نصب می‌شوند، الزامی است. ترانسمیترهای دما که در چنین محیط‌هایی استفاده می‌شوند باید دارای گواهی ATEX باشند.
ترانسمیترهایی که مطابق با ATEX ساخته می‌شوند باید در برابر خطرات ناشی از انفجار مقاوم باشند و معمولاً در صنایع نفت و گاز، شیمیایی و معدنی کاربرد دارند.
ISO 9001 – Quality Management Systems
ترانسمیترهای دما باید تحت سیستم‌های مدیریت کیفیت معتبر مانند ISO 9001 تولید شوند. این استاندارد بر فرآیندهای تولید، طراحی، و ارائه خدمات تأکید دارد و تضمین می‌کند که محصول نهایی کیفیت بالایی داشته باشد.
بر اساس این استاندارد، هر مرحله از طراحی تا تولید و حتی خدمات پس از فروش باید تحت کنترل کیفیت دقیق قرار گیرد.
RoHS – Restriction of Hazardous Substances
استاندارد RoHS در اتحادیه اروپا برای محدود کردن استفاده از مواد خطرناک در تجهیزات الکترونیکی است. ترانسمیترهای دما باید مطابق با این استاندارد ساخته شوند تا از استفاده مواد مضر مانند سرب، کادمیوم و جیوه جلوگیری شود.
کلاس‌بندی ترانسمیتر دما
کلاس‌بندی ترانسمیترهای دما به‌طور کلی براساس ویژگی‌هایی مانند دقت، نوع خروجی، محیط کاری، و نحوه ارتباط با سیستم‌های دیگر انجام می‌شود. این کلاس‌ها می‌توانند شامل موارد زیر باشند:
کلاس دقت (Accuracy Class)
ترانسمیترهای دما با توجه به دقت اندازه‌گیری به کلاس‌های مختلفی تقسیم می‌شوند. دقت معمولاً بر اساس درصد از محدوده اندازه‌گیری (Full Scale) بیان می‌شود:
کلاس 1: ترانسمیترهای دمایی با دقت بالا، معمولاً دقت کمتر از ±0.1% FS.
کلاس 2: دقت متوسط، معمولاً در حدود ±0.5% FS.
کلاس 3: دقت پایین‌تر، معمولاً در حدود ±1% FS.
انتخاب کلاس دقت بستگی به نیاز کاربرد و شرایط خاص فرآیند دارد.
کلاس محیطی (Environmental Class)
ترانسمیترهای دما بر اساس شرایط محیطی که در آن قرار می‌گیرند، کلاس‌بندی می‌شوند:
کلاس IP (Ingress Protection): این استاندارد نشان‌دهنده مقاومت ترانسمیتر در برابر ورود گرد و غبار (اولین عدد) و آب (دومین عدد) است. برای مثال، ترانسمیترهای با کلاس IP67 در برابر آب و گرد و غبار مقاوم هستند.
کلاس NEMA: استانداردهایی برای حفاظت تجهیزات در برابر شرایط مختلف محیطی مانند رطوبت، گرد و غبار و مواد شیمیایی.
کلاس خروجی (Output Class)
ترانسمیترهای دما بر اساس نوع خروجی به دسته‌های مختلف تقسیم می‌شوند:
آناالوگ: خروجی به‌صورت جریان (معمولاً 4-20 میلی‌آمپر) یا ولتاژ (معمولاً 0-10 ولت).
دیجیتال: استفاده از پروتکل‌های ارتباطی مانند Modbus, HART, Fieldbus, Profibus برای ارتباط دیجیتال.
هوشمند: ترانسمیترهایی که قابلیت اتصال به سیستم‌های نظارتی یا نرم‌افزارهای خارجی را دارند و می‌توانند داده‌ها را به‌صورت دیجیتال یا از راه دور ارسال کنند.
کلاس حفاظتی (Protection Class)
ترانسمیترهای دما می‌توانند بر اساس ویژگی‌های حفاظتی به دسته‌های مختلف تقسیم شوند:
Ex: ترانسمیترهای دما ضد انفجار برای استفاده در محیط‌های خطرناک (نفت و گاز، صنایع شیمیایی).
Hazardous Area Classifications: ترانسمیترهایی که مطابق با الزامات برای استفاده در مناطق با خطر انفجار مانند Zone 0, Zone 1, Zone 2 طراحی شده‌اند.
کلاس کاربردی (Application Class)
صنایع عمومی: ترانسمیترهای دما برای استفاده در انواع محیط‌های صنعتی بدون شرایط خاص (مثلاً صنایع غذایی، دارویی).
صنایع خاص: ترانسمیترهایی که برای محیط‌های خاص مانند صنایع فضایی، نفت و گاز یا پتروشیمی طراحی شده‌اند.
استانداردهای ساخت ترانسمیتر دما به اطمینان از عملکرد صحیح و ایمنی دستگاه در شرایط مختلف کمک می‌کنند. این استانداردها شامل ایمنی عملکردی، استانداردهای محیطی، کیفیت تولید و حفاظت از محیط زیست هستند. همچنین ترانسمیترهای دما می‌توانند بر اساس دقت، خروجی، محیط کاری و ویژگی‌های حفاظتی به کلاس‌های مختلفی تقسیم شوند. انتخاب ترانسمیتر دما با توجه به این استانداردها و کلاس‌ها، تأثیر زیادی بر عملکرد سیستم و ایمنی عملیات دارد.
تعمیر و سرویس دوره ای ترانسمیتر دما - (Temperature Transmitter)
تعمیر و سرویس دوره‌ای ترانسمیترهای دما از اهمیت زیادی برخوردار است، زیرا این دستگاه‌ها معمولاً در محیط‌های صنعتی و فرآیندهای حساس برای اندازه‌گیری دما به‌طور دقیق و مداوم استفاده می‌شوند. عدم عملکرد صحیح یا خرابی ترانسمیتر می‌تواند باعث اختلال در فرآیندها و آسیب به تجهیزات دیگر شود. سرویس دوره‌ای و تعمیرات پیشگیرانه می‌تواند عمر مفید دستگاه را افزایش دهد و از بروز مشکلات جدی جلوگیری کند.
نکات کلیدی در تعمیر و سرویس دوره‌ای ترانسمیتر دما
بررسی دقت و کالیبراسیون
کالیبراسیون دقیق: برای اطمینان از عملکرد صحیح ترانسمیتر، باید به‌طور دوره‌ای دستگاه کالیبره شود. این کار معمولاً با استفاده از مرجع دمایی دقیق انجام می‌شود.
کالیبراسیون خودکار: برخی از ترانسمیترهای دما به‌طور خودکار قادر به انجام کالیبراسیون هستند. اما در بیشتر موارد نیاز به بررسی دقیق و کالیبراسیون دستی توسط یک متخصص وجود دارد.
بررسی سلامت حسگر
حسگر دما (مثلاً RTD یا ترموکوپل) باید سالم و در وضعیت خوبی باشد. در صورتی که حسگر دچار خرابی شود، دقت اندازه‌گیری کاهش می‌یابد.
اتصال حسگر به ترانسمیتر باید بررسی شود تا مطمئن شوید که اتصالات به درستی برقرار هستند.
بررسی خروجی و ارتباط
خروجی سیگنال: سیگنال خروجی ترانسمیتر باید بررسی شود (مثلاً 4-20 میلی‌آمپر یا ولتاژ) تا اطمینان حاصل شود که به درستی کار می‌کند.
سیستم ارتباطی: اگر ترانسمیتر دما از پروتکل‌های دیجیتال (مانند HART، Modbus یا Fieldbus) استفاده می‌کند، ارتباط آن با سیستم کنترل باید بررسی شود.
ولتاژ تغذیه: ترانسمیتر باید از ولتاژ صحیح برای عملکرد خود استفاده کند. نوسانات یا کاهش ولتاژ می‌تواند باعث خطا در اندازه‌گیری‌ها شود.
بررسی وضعیت بدنه و محافظت‌ها
حفاظت در برابر رطوبت و گرد و غبار: ترانسمیترهای دما معمولاً دارای استانداردهای IP برای حفاظت در برابر گرد و غبار و رطوبت هستند. باید مطمئن شوید که محفظه ترانسمیتر سالم است و هیچ‌گونه آسیب یا ترک در بدنه وجود ندارد که منجر به ورود مواد خارجی شود.
مقاومت در برابر شرایط محیطی: اگر ترانسمیتر در محیط‌های سخت (مانند صنایع شیمیایی، نفت و گاز، یا مناطق انفجاری) نصب شده باشد، باید بررسی شود که آیا مقاومت آن در برابر عوامل محیطی همچنان معتبر است یا خیر.
مراحل تعمیر و سرویس دوره‌ای ترانسمیتر دما
خاموش کردن و جداسازی ترانسمیتر
قبل از شروع هر گونه عملیات تعمیر و سرویس، ابتدا باید ترانسمیتر دما را خاموش کرده و آن را از سیستم‌های برقی و الکترونیکی جدا کنید. این کار به منظور ایمنی و جلوگیری از آسیب به تجهیزات انجام می‌شود.
بررسی و تمیزکاری دستگاه
تمیزکاری خارجی: برای جلوگیری از هرگونه مشکل مرتبط با گرد و غبار، رطوبت یا مواد شیمیایی، باید بدنه ترانسمیتر به‌طور مرتب تمیز شود.
بررسی اتصالات: اتصالات الکتریکی باید بررسی شوند تا از سلامت کامل آنها اطمینان حاصل شود. هرگونه اتصال شل یا آسیب‌دیده باید تعویض یا تعمیر شود.
بررسی مدار داخلی و قطعات الکترونیکی
بررسی قطعات الکترونیکی: تمامی قطعات داخلی، مانند بردهای الکترونیکی، مقاومت‌ها، و ترانزیستورها باید برای عملکرد صحیح بررسی شوند. در صورت مشاهده آسیب یا فرسودگی، این قطعات باید تعویض شوند.
بررسی فیوزها و مقاومت‌ها: فیوزها و مقاومت‌ها را باید بررسی کرد و در صورت سوختگی یا کاهش مقاومت، آنها را تعویض نمود.
کالیبراسیون و تنظیمات دقیق
کالیبراسیون حسگر: باید از ابزار دقیق برای کالیبراسیون حسگر دما استفاده کرد تا اطمینان حاصل شود که اندازه‌گیری‌ها دقیق هستند.
کالیبراسیون خروجی: در صورت نیاز، سیگنال خروجی باید با استفاده از دستگاه‌های کالیبراسیون دیجیتال تنظیم شود.
تست عملکرد دستگاه
آزمایش در شرایط واقعی: پس از انجام تعمیرات و کالیبراسیون، ترانسمیتر باید در شرایط واقعی کار مورد آزمایش قرار گیرد تا عملکرد آن تأیید شود.
مقایسه با دستگاه‌های مرجع: برای اطمینان از صحت عملکرد، ترانسمیتر دما را می‌توان با دستگاه‌های مرجع مقایسه کرد تا دقت آن تایید شود.
زمان‌بندی سرویس دوره‌ای ترانسمیتر دما
سرویس پیشگیرانه: ترانسمیترهای دما باید طبق برنامه‌ای منظم (مثلاً هر شش ماه یا سالانه) بررسی و سرویس شوند تا از عملکرد صحیح آنها اطمینان حاصل شود.
سرویس پس از خرابی: اگر در حین کارکرد ترانسمیتر دما مشکلی مشاهده شد (مانند سیگنال غیرعادی یا خطا در دما)، باید فوراً برای تعمیر آن اقدام کرد.
عوامل مؤثر در عمر ترانسمیتر دما
شرایط محیطی: شرایط محیطی، مانند دما، رطوبت، فشار، یا وجود مواد شیمیایی، می‌توانند تأثیر زیادی بر عمر ترانسمیتر دما داشته باشند.
کیفیت نصب: نصب نادرست یا اتصالات ضعیف می‌تواند باعث خرابی زودرس دستگاه شود.
بار اضافی یا نوسانات ولتاژ: نوسانات برق یا فشار بیش از حد می‌تواند به مدارهای داخلی دستگاه آسیب بزند.
مزایای تعمیر و سرویس دوره‌ای
افزایش طول عمر دستگاه: سرویس و تعمیر دوره‌ای به افزایش عمر مفید ترانسمیتر کمک می‌کند.
اطمینان از دقت اندازه‌گیری: سرویس منظم باعث می‌شود که ترانسمیتر همیشه دقت لازم را داشته باشد.
کاهش هزینه‌های تعمیرات اضطراری: تعمیرات پیشگیرانه می‌تواند از بروز خرابی‌های بزرگ و هزینه‌های تعمیرات بالا جلوگیری کند.
تعمیر و سرویس دوره‌ای ترانسمیتر دما بخش حیاتی از نگهداری این تجهیزات است. با انجام کالیبراسیون، بررسی اتصالات، تمیزکاری و آزمایش عملکرد، می‌توان از دقت و کارایی دستگاه اطمینان حاصل کرد و از خرابی‌های پیش‌بینی‌نشده جلوگیری نمود. انجام سرویس‌های پیشگیرانه به‌طور منظم می‌تواند به افزایش عمر مفید ترانسمیتر دما و کاهش هزینه‌های تعمیرات در آینده کمک کند.
شرایط محیطی کار با ترانسمیتر دما - (Temperature Transmitter)
شرایط محیطی نقش بسیار مهمی در عملکرد صحیح ترانسمیتر دما دارند. این دستگاه‌ها باید در محیط‌هایی با شرایط خاص کار کنند و برای اطمینان از عملکرد صحیح و طول عمر مفید، باید توانایی مقابله با چالش‌های مختلف محیطی را داشته باشند. در ادامه به برخی از مهم‌ترین شرایط محیطی که بر کارکرد ترانسمیتر دما تأثیر می‌گذارند اشاره می‌کنیم:
دما
دامنه دمای عملیاتی: ترانسمیترهای دما معمولاً دارای محدوده دمایی خاصی هستند که در آن می‌توانند به درستی عمل کنند. این محدوده بسته به نوع ترانسمیتر و کاربرد آن متفاوت است.
برخی ترانسمیترها می‌توانند دماهای بالا یا پایین را تحمل کنند (برای مثال ترانسمیترهای مقاوم به دماهای شدید در صنایع نفت و گاز).
دمای بیش از حد بالا یا پایین می‌تواند باعث خرابی یا کاهش دقت اندازه‌گیری شود.
دمای محیط: دمای محیط اطراف دستگاه باید با محدودیت‌های دمایی ترانسمیتر سازگار باشد. اگر ترانسمیتر در محیط‌هایی با دمای غیرعادی نصب شود، ممکن است عملکرد آن مختل شود یا عمر مفید آن کاهش یابد.
رطوبت
رطوبت نسبی: ترانسمیترهای دما باید در برابر رطوبت مقاوم باشند. در صورتی که میزان رطوبت زیاد باشد، می‌تواند به اجزای الکترونیکی داخلی آسیب بزند و باعث خطا در اندازه‌گیری شود.
ترانسمیترهای دما برای کاربردهای صنعتی معمولاً دارای درجه حفاظت IP (Ingress Protection) هستند که مقاومت آنها در برابر نفوذ رطوبت و گرد و غبار را نشان می‌دهد.
رطوبت چگال (Condensation): در محیط‌هایی که دما تغییرات شدیدی دارد، خطر چگالش رطوبت بر روی دستگاه وجود دارد. این مسئله می‌تواند به ترانسمیتر آسیب بزند و موجب عملکرد نادرست آن شود. بنابراین ترانسمیترهای دما باید در برابر این نوع آسیب مقاوم باشند.
فشار
فشار محیط: فشار محیطی نیز بر عملکرد ترانسمیتر دما تأثیر می‌گذارد. ترانسمیترهایی که در محیط‌های فشار بالا یا پایین (مثل صنایع نفت و گاز یا آزمایشگاه‌های علمی) نصب می‌شوند، باید قابلیت مقاومت در برابر فشارهای متفاوت را داشته باشند.
فشار اضافی: فشار زیاد می‌تواند منجر به آسیب به بدنه یا اجزای داخلی ترانسمیتر شود. همچنین اگر ترانسمیتر در فضاهای بسته یا با فشار کم نصب شود، ممکن است عملکرد آن دچار اختلال شود.
رعایت حفاظت در برابر گرد و غبار و مواد شیمیایی
گرد و غبار: برخی از ترانسمیترهای دما باید در محیط‌های صنعتی نصب شوند که در آن گرد و غبار زیاد است. در این شرایط، بدنه دستگاه باید از نوع IP مقاوم به گرد و غبار باشد تا از ورود ذرات خارجی به داخل دستگاه جلوگیری شود.
مواد شیمیایی و خورنده: در صنایع شیمیایی، پتروشیمی و نفت و گاز، ترانسمیترها ممکن است در معرض مواد شیمیایی یا محیط‌های خورنده قرار گیرند. در این شرایط، دستگاه باید از مواد مقاوم در برابر خوردگی ساخته شده باشد. برای این منظور، بدنه ترانسمیتر معمولاً از آلیاژهای خاص یا پوشش‌های ضد خوردگی استفاده می‌کند.
ارتعاشات و شوک‌ها
ارتعاشات: در محیط‌های صنعتی، ترانسمیترهای دما ممکن است تحت تأثیر ارتعاشات و لرزش‌های مکانیکی قرار بگیرند. این ارتعاشات می‌توانند باعث خرابی دستگاه یا اختلال در عملکرد آن شوند.
ترانسمیترهایی که در این محیط‌ها نصب می‌شوند باید برای مقاومت در برابر ارتعاشات طراحی شده و دارای ویژگی‌های خاصی مانند سیستم‌های ضد ارتعاش باشند.
شوک‌های مکانیکی: ترانسمیترهای دما همچنین باید قادر به تحمل شوک‌های مکانیکی باشند. این شوک‌ها می‌توانند به دلیل حرکت ناگهانی تجهیزات، برخورد با سایر اشیاء یا حوادث پیش‌بینی‌نشده به وجود آیند.
میدان‌های الکترومغناطیسی و نویز
نویز الکتریکی: ترانسمیترهای دما ممکن است در معرض میدان‌های الکترومغناطیسی یا نویزهای الکتریکی موجود در محیط‌های صنعتی قرار بگیرند. این نویزها می‌توانند باعث اختلال در سیگنال‌های خروجی ترانسمیتر و کاهش دقت اندازه‌گیری شوند.
برای مقابله با این مشکل، بسیاری از ترانسمیترهای دما از فیلترها یا محافظ‌های الکترومغناطیسی استفاده می‌کنند.
ویژگی‌های خاص محیط‌های کاری
محیط‌های انفجاری (Ex): در محیط‌هایی که خطر انفجار وجود دارد، ترانسمیترهای دما باید دارای گواهینامههای خاص مانند ATEX یا FM باشند. این دستگاه‌ها باید ضد انفجار و ضد آتش طراحی شده باشند و در برابر گازها و بخارات قابل اشتعال مقاوم باشند.
هوای فشرده و شرایط خلاء: ترانسمیترهای دما ممکن است در محیط‌های خلاء یا با فشار بالای هوا قرار بگیرند. این ترانسمیترها باید برای کار در این شرایط طراحی شوند و به‌طور ویژه نسبت به تغییرات فشار حساسیت نشان ندهند.
سیگنال‌ها و پروتکل‌های ارتباطی
ارتباطات دیجیتال: در محیط‌هایی که ارتباطات دیجیتال با سیستم‌های کنترل و نظارت مورد نیاز است (مثل پروتکل‌های HART، Modbus، Profibus)، باید اطمینان حاصل شود که ترانسمیتر دما قابلیت‌های لازم را برای ارتباط بی‌وقفه با سایر دستگاه‌ها داشته باشد.
نقص در ارتباطات: مشکلات ارتباطی می‌توانند ناشی از نویز، قطعی یا مشکلات دیگر باشند که باید پیش از نصب یا راه‌اندازی ترانسمیتر بررسی و رفع شوند.
ترانسمیترهای دما باید در محیط‌هایی با شرایط خاص و دشوار کار کنند. برای عملکرد صحیح این دستگاه‌ها، نیاز است که به شرایطی همچون دما، رطوبت، فشار، گرد و غبار، مواد شیمیایی، ارتعاشات، نویزهای الکترومغناطیسی و محیط‌های انفجاری توجه ویژه شود. انتخاب ترانسمیتر مناسب با ویژگی‌های خاص محیط کاری و بررسی مداوم وضعیت آن می‌تواند از اختلالات و خرابی‌ها جلوگیری کرده و عملکرد دستگاه را در بلندمدت تضمین کند.
ترانسمیتر دما - (Temperature Transmitter) در چه صنایعی مورد استفاده قرار می گیرد
ترانسمیتر دما (Temperature Transmitter) به عنوان یک ابزار اندازه‌گیری و کنترل دما در بسیاری از صنایع مختلف کاربرد دارد. این دستگاه‌ها به‌طور خاص برای تبدیل سیگنال‌های آنالوگ یا دیجیتال دمای حسگرها به سیگنال‌های قابل استفاده برای سیستم‌های کنترل طراحی شده‌اند. در زیر به برخی از صنایع مهم که در آنها ترانسمیتر دما مورد استفاده قرار می‌گیرد، اشاره می‌کنم:
صنعت نفت و گاز
در این صنعت، دما در فرآیندهای مختلف مانند استخراج، پالایش، و انتقال گازها و نفت‌ها اهمیت زیادی دارد.
ترانسمیترهای دما در مخازن، خطوط لوله، تجهیزات پالایشگاهی، و در فرآیندهای تزریق گاز و تنظیم دمای مخازن ذخیره‌سازی استفاده می‌شوند.
برای جلوگیری از خطرات آتش‌سوزی و انفجار، این دستگاه‌ها معمولاً باید دارای گواهینامههای ضد انفجار مانند ATEX باشند.
صنعت شیمیایی
در فرآیندهای شیمیایی که در آنها دما باید تحت کنترل دقیقی باشد، ترانسمیترهای دما برای اندازه‌گیری و کنترل دما در واکنش‌های شیمیایی، مخازن نگهداری مواد شیمیایی، و پمپ‌ها کاربرد دارند.
این دستگاه‌ها به طور خاص در شرایطی که محیط‌های شیمیایی خورنده و دمای بالا وجود دارند، طراحی می‌شوند.
صنعت داروسازی
در صنایع داروسازی، کنترل دما برای فرآیندهای تولید دارو، ذخیره‌سازی مواد اولیه، و نگهداری محصولات نهایی از اهمیت بالایی برخوردار است.
ترانسمیترهای دما در واکنشگرها، دستگاه‌های خشک‌کن، کوره‌ها و سردخانه‌های دارویی استفاده می‌شوند.
صنعت غذایی و نوشیدنی
در صنعت غذایی، دما باید در بسیاری از مراحل فرآیند تولید، نگهداری، و بسته‌بندی محصولات غذایی تحت کنترل دقیق قرار گیرد.
ترانسمیترهای دما برای کنترل دمای پخت و فرآوری غذا، سیستم‌های سرمایش، و عملیات استریل در کارخانه‌های تولید مواد غذایی و نوشیدنی استفاده می‌شوند.
صنعت خودروسازی
در صنعت خودروسازی، ترانسمیترهای دما برای نظارت بر دمای موتور، سیستم‌های تهویه، و سیستم‌های خنک‌کننده استفاده می‌شوند.
همچنین در تولید قطعات خودرو و در آزمایشگاه‌های تحقیق و توسعه خودرو، دمای قطعات و مواد باید دقیقاً کنترل شود.
صنعت فولاد و متالورژی
در این صنعت که فرآیندهای ذوب، گالوانیزه و تولید فولاد و فلزات مختلف را شامل می‌شود، ترانسمیترهای دما برای اندازه‌گیری و کنترل دما در کوره‌ها، مخازن مذاب، و فرآیندهای حرارتی استفاده می‌شوند.
ترانسمیترهای دما در این محیط‌ها باید قادر به تحمل دماهای بسیار بالا و شرایط سخت باشند.
صنعت انرژی و نیروگاه‌ها
ترانسمیترهای دما در نیروگاه‌ها و تأسیسات انرژی برای نظارت بر دمای سیستم‌های بخار، توربین‌ها، ژنراتورها، و مخازن سوخت استفاده می‌شوند.
اندازه‌گیری دما در فرایندهای تولید انرژی از اهمیت زیادی برخوردار است، چرا که می‌تواند بر بهره‌وری و ایمنی تأسیسات تأثیر بگذارد.
صنعت الکترونیک
در تولید و تست قطعات الکترونیکی، دما باید در طی فرآیندهایی نظیر جوشکاری، لحیم‌کاری و تست‌های دما کنترل شود.
ترانسمیترهای دما در سیستم‌های تست الکترونیکی و همچنین برای کنترل دمای سیستم‌های خنک‌کننده در تجهیزات الکترونیکی حساس استفاده می‌شوند.
صنعت ساخت و ساز
در ساخت‌وساز، ترانسمیترهای دما برای نظارت بر دمای مواد ساختمانی، بتن، و محیط‌های ساخت‌وساز استفاده می‌شوند.
برای مثال، در فرآیندهای خشک‌سازی بتن یا تولید مصالح ساختمانی خاص، کنترل دقیق دما ضروری است.
صنعت پزشکی
در تجهیزات پزشکی، به ویژه در دستگاه‌های آزمایشگاهی و کالیبراسیون‌های دما، ترانسمیترهای دما برای دقت بالا و کنترل دقیق دما استفاده می‌شوند.
ترانسمیترهای دما همچنین در تجهیزات بیمارستانی برای نظارت بر دمای بدن بیمار یا سیستم‌های تهویه پزشکی مورد استفاده قرار می‌گیرند.
صنعت هوافضا
در صنعت هوافضا، ترانسمیترهای دما در تجهیزات پروازی، موتورهای هواپیما، و سیستم‌های کنترل دما در فضاپیماها کاربرد دارند.
این دستگاه‌ها برای نظارت بر دما در محیط‌های با شرایط خاص و تغییرات دمایی شدید در فضا و در ارتفاعات بالا طراحی شده‌اند.
صنعت پلاستیک و لاستیک
در تولید پلاستیک و لاستیک، دما نقش حیاتی در فرآیندهایی مانند تزریق، اکستروژن، و پخت مواد دارد.
ترانسمیترهای دما برای نظارت بر دما در این فرآیندها و حفظ کیفیت محصول نهایی استفاده می‌شوند.
ترانسمیترهای دما در بسیاری از صنایع مختلف نقش حیاتی دارند و در هر جایی که نیاز به کنترل دما برای بهینه‌سازی فرآیندها و تضمین کیفیت محصول باشد، از این دستگاه‌ها استفاده می‌شود. بسته به نوع صنعت و شرایط محیطی، ترانسمیترهای دما ممکن است ویژگی‌ها و طراحی‌های خاصی داشته باشند تا با شرایط خاص آن صنعت سازگار شوند.
