پاور آنالایزر و هارمونیک آنالایزر – (Power Analyzer with Harmonic Measurement)
پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)

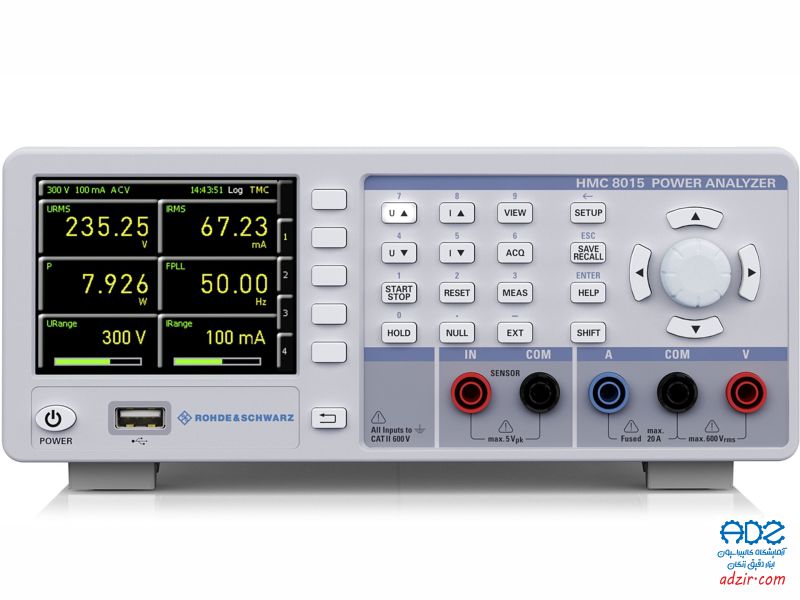

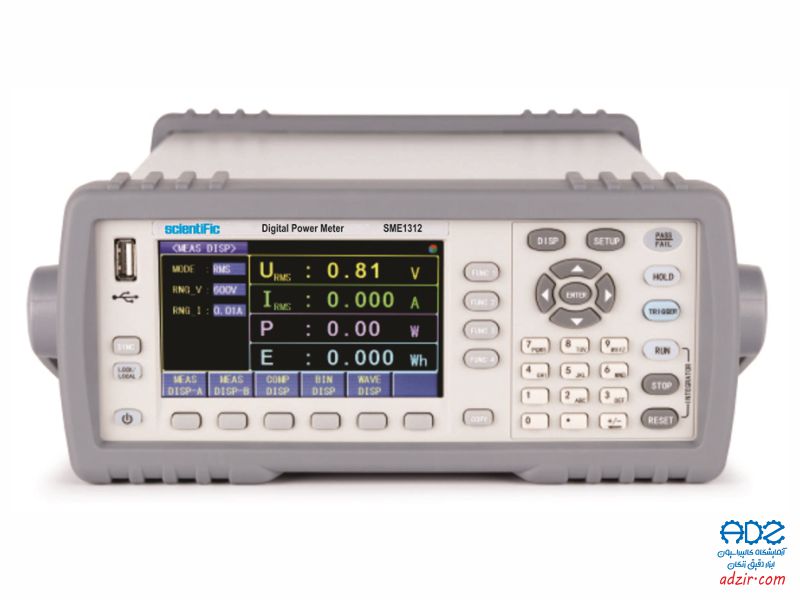

پاور آنالایزر (Power Analyzer)
پاور آنالایزر یک دستگاه است که برای اندازهگیری و تحلیل پارامترهای الکتریکی مختلف در سیستمهای قدرت استفاده میشود. این پارامترها شامل ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان (Power Factor) و انرژی مصرفی است.
هارمونیک آنالایزر (Harmonic Analyzer)
هارمونیک آنالایزر برای تحلیل و اندازهگیری هارمونیکهای جریان و ولتاژ در سیستمهای قدرت استفاده میشود. هارمونیکها ناشی از غیرخطی بودن بارها و تجهیزات الکترونیکی هستند و میتوانند باعث اختلالات مختلف در شبکههای الکتریکی شوند. اندازهگیری هارمونیکها برای بهبود کیفیت توان (Power Quality) ضروری است.
ویژگیهای مشترک:
اندازهگیری ولتاژ و جریان
تحلیل توان اکتیو، راکتیو و ظاهری
محاسبه ضریب توان
نمایش گرافیکی دادهها
تفاوتها:
پاور آنالایزر: تمرکز بیشتر روی اندازهگیری پارامترهای کلی سیستم قدرت و مصرف انرژی.
هارمونیک آنالایزر: تمرکز بیشتر روی تحلیل و اندازهگیری هارمونیکها و اختلالات کیفی در سیستم قدرت.
کاربردها
پاور آنالایزر:
- اندازهگیری و پایش مصرف انرژی
- تحلیل بهرهوری سیستمهای قدرت
- ارزیابی عملکرد تجهیزات الکتریکی
هارمونیک آنالایزر:
- تحلیل کیفیت توان و شناسایی هارمونیکها
- تشخیص و رفع مشکلات ناشی از هارمونیکها
- بهبود عملکرد فیلترهای هارمونیک
انتخاب دستگاه مناسب
برای انتخاب یک دستگاه پاور آنالایزر یا هارمونیک آنالایزر مناسب، باید به نیازهای خاص پروژه و محیط کاری توجه کنید. اگر تمرکز شما روی تحلیل مصرف انرژی و بهینهسازی سیستم قدرت است، یک پاور آنالایزر مناسب است. اما اگر کیفیت توان و هارمونیکها برای شما مهم است، یک هارمونیک آنالایزر انتخاب بهتری خواهد بود. برخی از دستگاهها ممکن است قابلیتهای هر دو نوع آنالایزر را ترکیب کنند.
برندها و مدلها
برخی از برندهای معتبر در زمینه تولید پاور آنالایزر و هارمونیک آنالایزر شامل Fluke, Yokogawa, Hioki و Chauvin Arnoux هستند. بررسی مشخصات فنی مدلهای مختلف و مقایسه آنها با نیازهای شما میتواند به انتخاب بهتر کمک کند.
تاریخچه کاربرد پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
ابتدای قرن 20:
در اوایل قرن 20، با گسترش شبکههای برق و نیاز به کنترل و اندازهگیری مصرف انرژی، ابزارهای اولیهای برای اندازهگیری توان الکتریکی توسعه یافتند. این ابزارها عمدتاً مکانیکی بودند و شامل اندازهگیری ولتاژ و جریان به صورت جداگانه بودند.
دهه 1960:
با پیشرفت تکنولوژی و ظهور سیستمهای دیجیتال، پاور آنالایزرهای دیجیتال معرفی شدند که قابلیتهای بیشتری مانند اندازهگیری همزمان چندین پارامتر و ذخیرهسازی دادهها را داشتند.
دهه 1980 و 1990:
در این دوره، پاور آنالایزرها به عنوان ابزارهای حیاتی در صنعت برق شناخته شدند. استفاده از آنها برای بهینهسازی مصرف انرژی و کاهش هزینهها افزایش یافت.
هارمونیک آنالایزر
دهه 1980:
با افزایش استفاده از تجهیزات الکترونیکی و بارهای غیرخطی (مانند اینورترها و منابع تغذیه سوئیچینگ)، مسائل مربوط به کیفیت توان و هارمونیکها بیشتر مطرح شد. این باعث شد تا نیاز به ابزارهای خاص برای اندازهگیری هارمونیکها احساس شود.
دهه 1990:
در این دهه، هارمونیک آنالایزرها به صورت تخصصی طراحی و ساخته شدند تا بتوانند هارمونیکهای ولتاژ و جریان را به طور دقیق اندازهگیری کنند. این ابزارها به مهندسان کمک کردند تا مشکلات کیفیت توان را شناسایی و تحلیل کنند.
دهه 2000 تا حال:
با توجه به اهمیت روزافزون کیفیت توان در شبکههای برق و صنایع، هارمونیک آنالایزرها به بخشی جداییناپذیر از سیستمهای نظارت و کنترل انرژی تبدیل شدند. همچنین، پیشرفتهای تکنولوژیکی موجب شده که این دستگاهها کوچکتر و دارای قابلیتهای بیشتری شوند.
کاربردهای مدرن
امروزه پاور آنالایزرها و هارمونیک آنالایزرها در صنایع مختلف مانند انرژی، خودروسازی، تولید، و مراکز داده استفاده میشوند. این ابزارها به مهندسان و مدیران انرژی کمک میکنند تا به بهینهسازی مصرف انرژی، کاهش هزینهها و بهبود کیفیت توان دست یابند.
انواع پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)

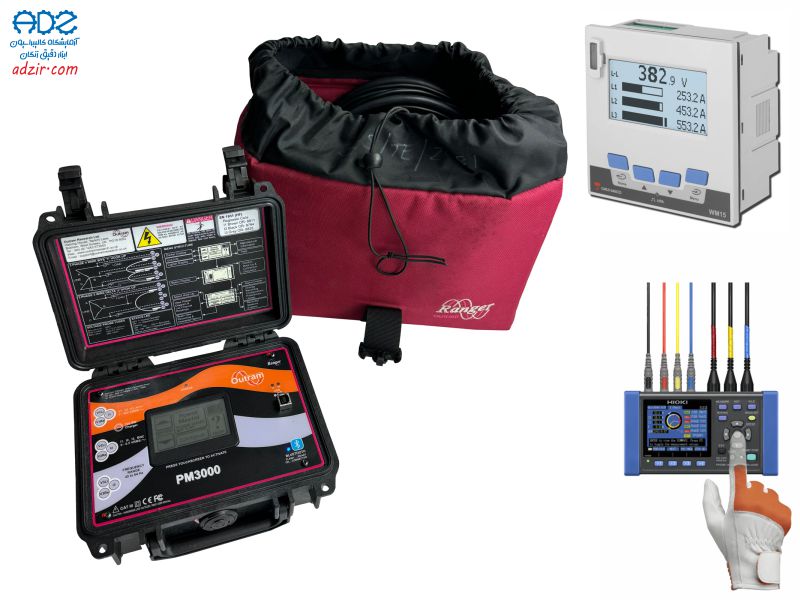

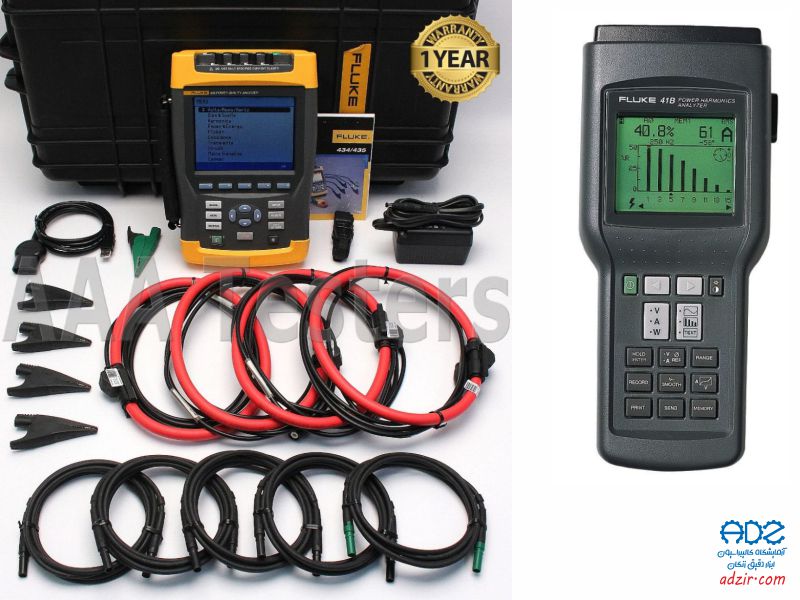

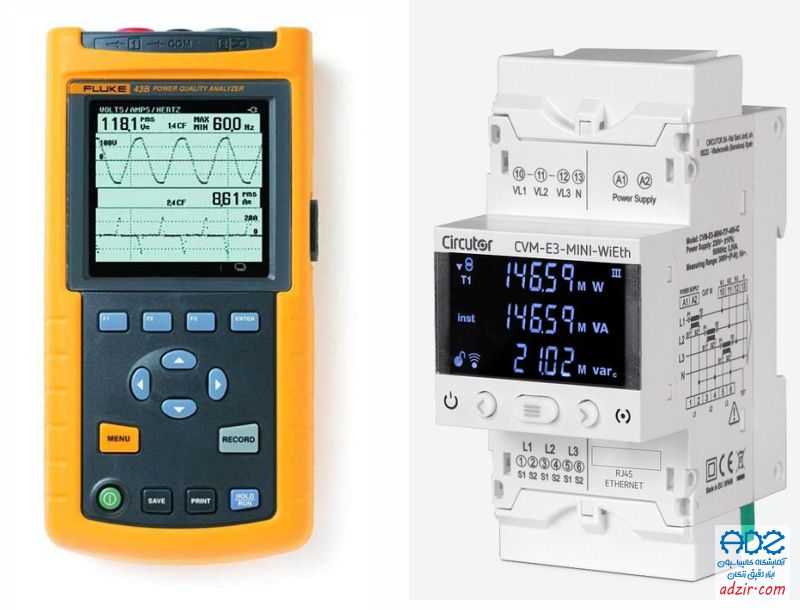

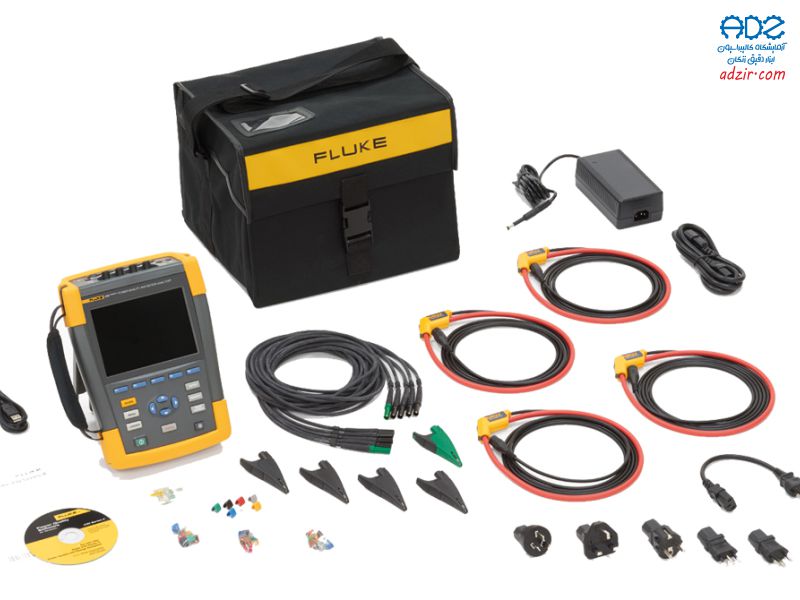

پاور آنالایزرهای دستی:
قابل حمل و مناسب برای استفاده در محل.
معمولاً برای اندازهگیری سریع و مقطعی مورد استفاده قرار میگیرند.

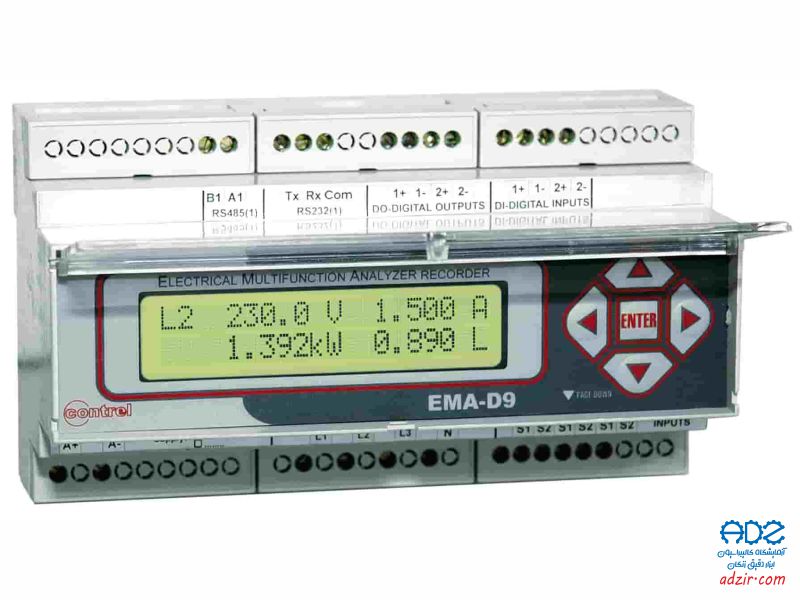

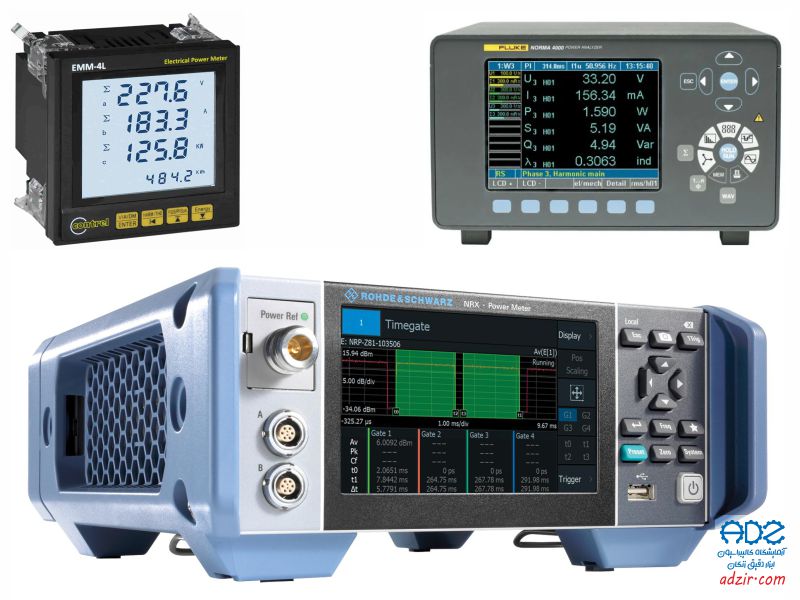

پاور آنالایزرهای ثابت:
نصب در محلهای ثابت مانند تابلوهای توزیع برق.
قابلیت نظارت مستمر بر پارامترهای الکتریکی.
پاور آنالایزرهای سه فاز:
طراحی شده برای اندازهگیری پارامترهای شبکههای سه فاز.
مناسب برای صنایع بزرگ و سیستمهای پیچیده.
پاور آنالایزرهای تک فاز:
برای اندازهگیری سیستمهای تک فاز.
مناسب برای کاربردهای خانگی و کوچک.
هارمونیک آنالایزرها
هارمونیک آنالایزرهای دستی:
برای اندازهگیری هارمونیکها در موقعیتهای مختلف و به صورت مقطعی.
به راحتی قابل حمل و استفاده در محیطهای مختلف.
هارمونیک آنالایزرهای ثابت:
نصب در نقاط خاص شبکه برای نظارت مستمر بر هارمونیکها.
معمولاً به سیستمهای مدیریت انرژی متصل میشوند.

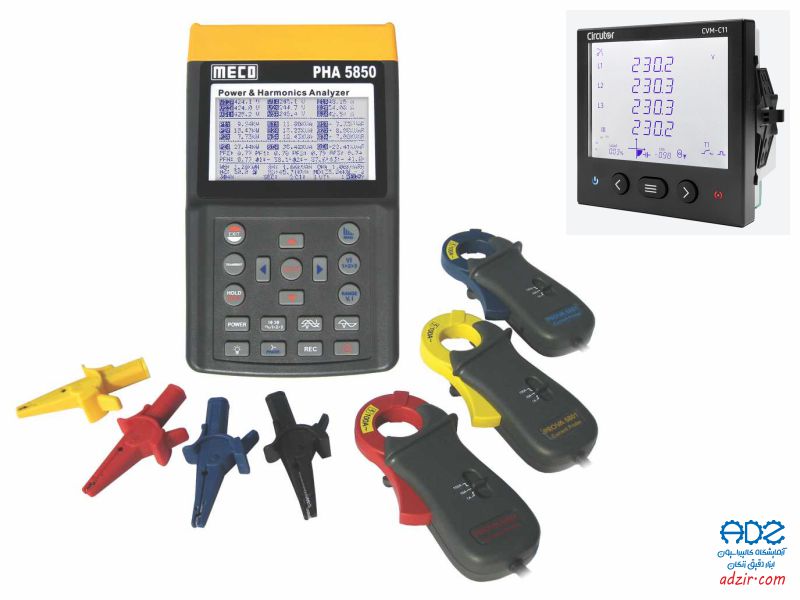

هارمونیک آنالایزرهای چندمنظوره:
ترکیبی از قابلیتهای پاور آنالایزر و هارمونیک آنالایزر.
قابلیت اندازهگیری پارامترهای مختلف توان و هارمونیکها به صورت همزمان.
ویژگیهای مهم
دقت بالا: در اندازهگیری پارامترهای مختلف، به خصوص در شرایط غیرخطی.
قابلیت ثبت و ذخیرهسازی داده: برای تحلیلهای بعدی و نظارت مستمر.

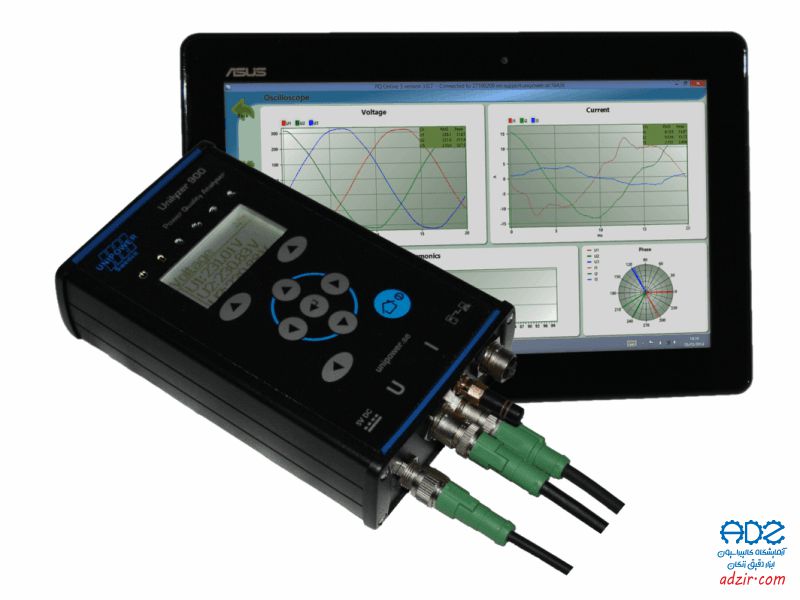

قابلیت اتصال به نرمافزار: برای تحلیل دقیقتر دادهها و گزارشگیری.
نشانگرهای گرافیکی: برای نمایش فوری وضعیت و نتایج اندازهگیری.
انتخاب نوع مناسب پاور آنالایزر یا هارمونیک آنالایزر بستگی به نیازهای خاص کاربرد، محیط کار و نوع سیستمهای الکتریکی مورد بررسی دارد.

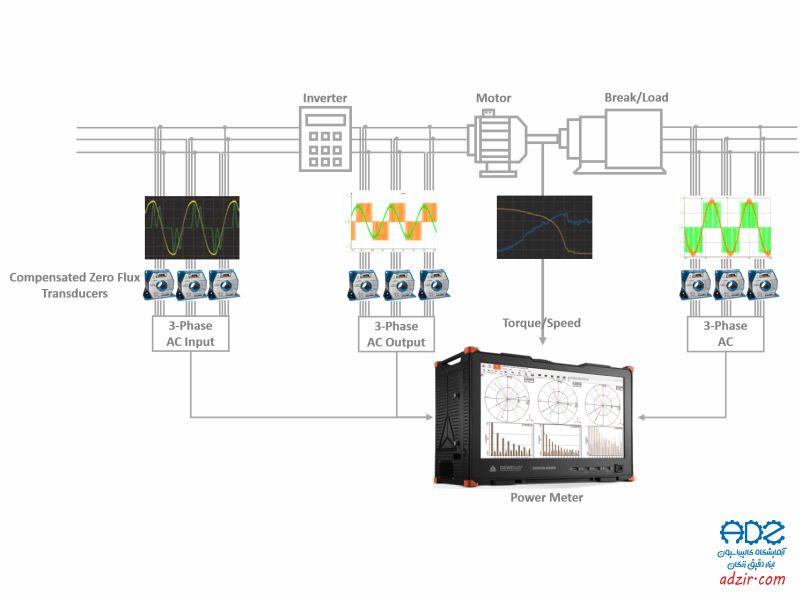

نحوه استفاده و کارکرد پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)

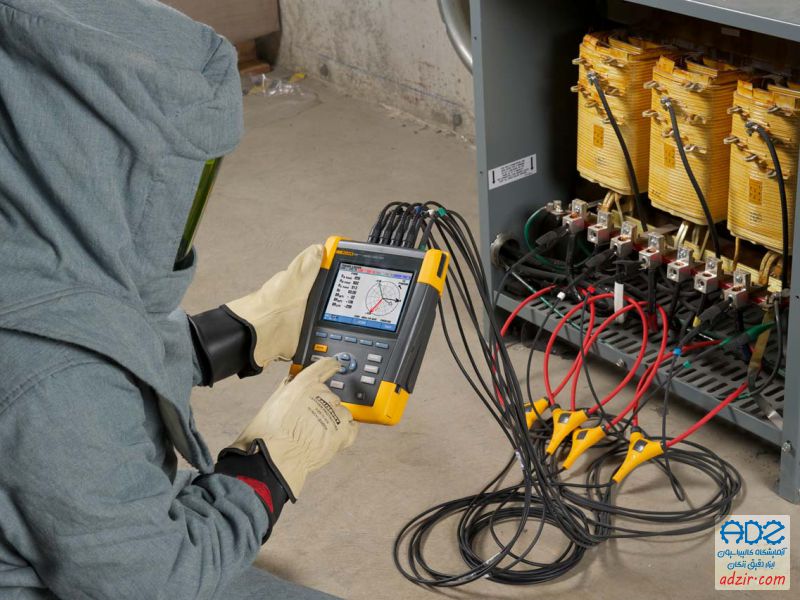

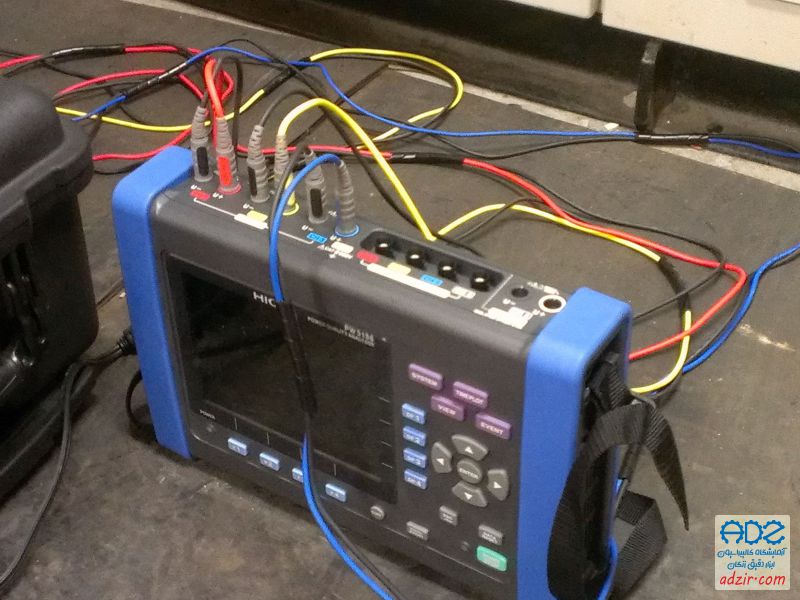

استفاده از پاور آنالایزر: پاور آنالایزر باید در محل مورد نظر نصب شود، معمولاً در تابلوهای توزیع برق یا نزدیک به بارهایی که قصد اندازهگیری آنها را داریم.
اتصال به ورودیهای ولتاژ و جریان (با استفاده از سنسورهای جریان یا کلمپها).
راهاندازی: دستگاه را روشن کنید و تنظیمات اولیه را انجام دهید، مانند انتخاب نوع سیستم (تک فاز یا سه فاز).
تنظیمات مربوط به فرکانس، بازههای زمانی و نوع دادههایی که میخواهید ثبت کنید.
عملکرد: پاور آنالایزر به صورت لحظهای ولتاژ، جریان، توان اکتیو، راکتیو و ظاهری را اندازهگیری کرده و نمایش میدهد.
دادهها را میتوان به صورت گرافیکی یا عددی مشاهده کرد و در صورت نیاز ذخیرهسازی یا ارسال به سیستمهای مدیریت انرژی انجام میشود.
استفاده از هارمونیک آنالایزر
مشابه پاور آنالایزر، هارمونیک آنالایزر نیز باید در نزدیکی بارهای غیرخطی یا نقاط حساس به کیفیت توان نصب شود.
اتصال به سنسورهای جریان و ولتاژ.
راهاندازی: دستگاه را روشن کنید و تنظیمات لازم را انجام دهید. ممکن است نیاز به انتخاب نوع هارمونیک (ولتاژ یا جریان) و فرکانس نمونهبرداری داشته باشید.
عملکرد: هارمونیک آنالایزر هارمونیکهای مختلف را شناسایی کرده و میزان هارمونیکها را اندازهگیری میکند.
معمولاً نتایج به صورت طیف فرکانسی نمایش داده میشوند که میتوانند شامل هارمونیکهای مرتبه اول تا دهم یا بیشتر باشند.
ایمنی: قبل از نصب و راهاندازی، مطمئن شوید که ایمنی سیستم رعایت شده و دستگاههای استاندارد استفاده شدهاند.
کالیبراسیون: دستگاهها باید بهطور منظم کالیبره شوند تا دقت اندازهگیری حفظ شود.
تجزیه و تحلیل دادهها:
از نرمافزارهای مربوطه برای تحلیل دادهها استفاده کنید، به ویژه برای شناسایی الگوها و مشکلات کیفیت توان.
استفاده از پاور آنالایزر و هارمونیک آنالایزر نیازمند آشنایی با اصول الکتریسیته و ایمنی است. این دستگاهها ابزارهای ارزشمندی برای پایش و بهبود کیفیت انرژی در سیستمهای الکتریکی هستند.
مقایسه انواع پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
پاور آنالایزر
برای اندازهگیری و تحلیل پارامترهای اصلی الکتریکی مانند ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری و ضریب توان (Power Factor).
- بهینهسازی مصرف انرژی
- ارزیابی عملکرد تجهیزات الکتریکی
- پایش و نظارت بر پارامترهای سیستمهای قدرت
- قابلیت اندازهگیری سه فاز و یا تک فاز با دقت بالا
- نمایش و ثبت دادههای مختلف به صورت زمان واقعی
- قابلیت اتصال به سیستمهای نرمافزاری برای تحلیل دقیقتر دادهها
- قابلیت ثبت تاریخچه مصرف انرژی
هارمونیک آنالایزر
برای شناسایی، اندازهگیری و تحلیل هارمونیکهای ناشی از بارهای غیرخطی و تجهیزات الکترونیکی.
- بهبود کیفیت توان و کاهش تداخلات هارمونیکی
- شناسایی و رفع مشکلات ناشی از هارمونیکها
- پایش مداوم بر وضعیت هارمونیکها در شبکههای برق
- قابلیت شناسایی و اندازهگیری هارمونیکهای مرتبه مختلف
- نمایش طیف فرکانسی هارمونیکها به صورت گرافیکی
- قابلیت تشخیص الگوهای نامطلوب هارمونیکی و اقدامات مناسب برای بهبود کیفیت توان
اگر نیاز شما به اندازهگیری و مدیریت مصرف انرژی و تحلیل توان سیستم است، پاور آنالایزر بهترین گزینه است.
اگر مشکلات کیفیت توان و هارمونیکهای ناشی از بارهای غیرخطی در شبکه برق شما مشکل ساز هستند، هارمونیک آنالایزر مورد نیاز است.
برخی از دستگاهها ممکن است قابلیتهای هر دو نوع را ترکیب کنند، اما اغلب تخصص یکی از این دو است.
در انتخاب بین دستگاههای مختلف، دقت در ویژگیهای دادهگرفتن، نمایش دادهها، دقت اندازهگیری و قابلیتهای نرمافزاری بسیار مهم است.
با توجه به نیازهای خاص شما در صنعت یا محیط کاری، مقایسه دقیق و انتخاب بهترین دستگاه برای اندازهگیری و تحلیل پارامترهای الکتریکی یا هارمونیکها ضروری است.
بررسی صحت عملکرد پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
کالیبراسیون: دستگاهها باید به طور منظم کالیبره شوند تا دقت اندازهگیریها حفظ شود. این کار معمولاً توسط تولیدکننده یا نمایندههای معتبر انجام میشود.
کیفیت اتصال: اتصالات صحیح به ورودیهای ولتاژ و جریان از اهمیت بالایی برخوردار است. اتصالات نامناسب میتوانند منجر به خطاهای اندازهگیری شوند.
شرایط محیطی: دما، رطوبت و شرایط الکتریکی محیط میتوانند بر عملکرد دستگاه تأثیر بگذارند. رعایت شرایط استاندارد برای عملکرد بهینه الزامی است.
تست در شرایط کنترل شده: آزمایش دستگاه در شرایط آزمایشگاهی و با استفاده از منابع ولتاژ و جریان استاندارد، برای ارزیابی دقت و صحت عملکرد.
مقایسه با استانداردها: مقایسه نتایج با دستگاههای معتبر و استاندارد برای تأیید صحت اندازهگیریها.
تحلیل دادههای خروجی: بررسی دادههای ثبت شده و تحلیل آنها برای شناسایی الگوها و ناهنجاریها.
مشکلات شایع و رفع آنها
خطا در اندازهگیری: ممکن است به دلیل اتصالات ضعیف یا مشکلات در کالیبراسیون رخ دهد. بررسی اتصالات و کالیبراسیون دورهای میتواند کمک کند.
نوسانات غیرطبیعی: نوسانات در ولتاژ یا جریان میتوانند تأثیر بر دقت اندازهگیری داشته باشند. در این موارد، بررسی منبع و نوع بار بسیار مهم است.
پیکربندی نادرست: اطمینان از اینکه دستگاه به درستی پیکربندی شده و در حالت مناسب (تک فاز یا سه فاز) قرار دارد، ضروری است. صحت عملکرد پاور آنالایزر و هارمونیک آنالایزر به کالیبراسیون منظم، کیفیت اتصال، شرایط محیطی و روشهای ارزیابی صحیح بستگی دارد. بررسی منظم و تحلیل دقیق دادهها به شناسایی مشکلات و بهبود عملکرد کمک میکند.
حداکثر خطای مجاز پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
توان اکتیو (Active Power): معمولاً خطای مجاز بین ±0.5% تا ±2% است، بسته به نوع دستگاه و کلاس دقت آن.
توان راکتیو (Reactive Power) و ظاهری (Apparent Power): مشابه توان اکتیو، خطای مجاز معمولاً بین ±1% تا ±3% میباشد.
ولتاژ و جریان: خطای مجاز برای اندازهگیری ولتاژ و جریان معمولاً در حدود ±0.5% تا ±1% است.
حداکثر خطای مجاز هارمونیک آنالایزر
هارمونیکهای ولتاژ و جریان: دقت اندازهگیری هارمونیکها معمولاً در حدود ±2% تا ±5% است. این مقدار میتواند بسته به فرکانس و مرتبه هارمونیک متغیر باشد.
طیف فرکانسی: برای تجزیه و تحلیل طیف فرکانسی، دقت اندازهگیری ممکن است تحت تأثیر کیفیت و شرایط ورودی قرار گیرد، لذا ارزیابی دقیق الزامی است.
کلاس دقت: معمولاً تولیدکنندگان دستگاهها، کلاس دقت دستگاهها را مشخص میکنند. انتخاب دستگاه با کلاس دقت مناسب برای کاربرد خاص اهمیت دارد.
کالیبراسیون: کالیبراسیون منظم دستگاهها به حفظ دقت و صحت اندازهگیری کمک میکند.
توجه به شرایط محیطی: دما و رطوبت میتوانند بر دقت دستگاه تأثیر بگذارند؛ بنابراین، شرایط محیطی باید در نظر گرفته شوند.
برای به دست آوردن نتایج دقیق، شناخت و رعایت حداکثر خطای مجاز در پاور آنالایزر و هارمونیک آنالایزرها از اهمیت ویژهای برخوردار است. انتخاب دستگاه مناسب و انجام کالیبراسیون منظم نیز به دقت اندازهگیری کمک میکند.
نکات ایمنی کار با پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
آموزش و آشنایی با دستگاه
قبل از استفاده از پاور آنالایزر یا هارمونیک آنالایزر، به دقت دفترچه راهنما را مطالعه کنید و با عملکرد دستگاه آشنا شوید.
استفاده از تجهیزات حفاظتی
همیشه از تجهیزات حفاظتی شخصی مانند دستکش عایق، عینک ایمنی و لباس کار مناسب استفاده کنید.
بررسی تجهیزات و اتصالات
قبل از استفاده، دستگاه و اتصالات آن را بررسی کنید تا از عدم وجود آسیب و خرابی اطمینان حاصل کنید.
اتصالات ولتاژ و جریان باید محکم و درست باشند.
خاموش کردن منابع برق
در هنگام نصب و تنظیم دستگاه، منابع برق را خاموش کنید تا از خطر برقگرفتگی جلوگیری شود.
رعایت ولتاژ نامی دستگاه
از دستگاه تنها در محدوده ولتاژ و جریان مشخص شده در مشخصات فنی آن استفاده کنید تا از آسیب به دستگاه و خطرات ایمنی جلوگیری شود.
اجتناب از محیطهای مرطوب
دستگاه را در محیطهای خشک و دور از رطوبت و آب قرار دهید، زیرا رطوبت میتواند موجب خطر برقگرفتگی شود.
عدم دسترسی به افراد غیرمجاز
از قرار دادن دستگاه در دسترس افراد غیرمجاز یا ناآشنا با تجهیزات جلوگیری کنید.
نظارت بر عملکرد دستگاه
در طول کار با دستگاه، به دقت عملکرد آن را تحت نظر داشته باشید و در صورت مشاهده هرگونه ناهنجاری، بلافاصله دستگاه را خاموش کنید.
رعایت نکات ایمنی در استفاده از پاور آنالایزر و هارمونیک آنالایزر نه تنها به حفظ ایمنی فردی کمک میکند، بلکه از آسیب به دستگاه و بهبود دقت اندازهگیری نیز اطمینان حاصل میکند.

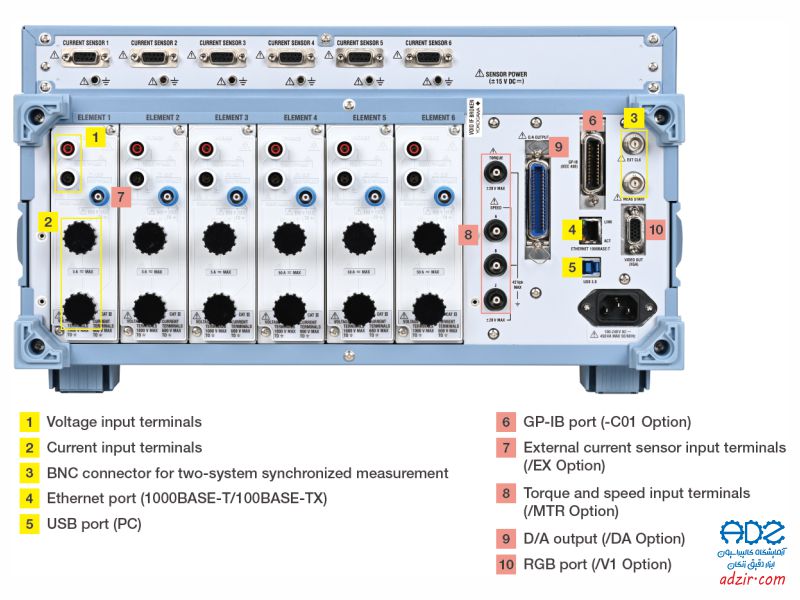

قسمتهای تشکیل دهنده پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
پاور آنالایزر
سنسورهای ولتاژ و جریان: برای اندازهگیری ولتاژ و جریان در سیستمهای الکتریکی.
میتوانند به صورت ترانسفورماتورهای ولتاژ (VT) و کلمپهای جریان (CT) باشند.
واحد پردازش: برای پردازش دادههای اندازهگیریشده و محاسبه پارامترهای الکتریکی مانند توان اکتیو، راکتیو و ظاهری.
صفحه نمایش: برای نمایش دادهها به صورت عددی یا گرافیکی. امکان نمایش مقادیر لحظهای و تاریخچه اندازهگیریها.
واحد ذخیرهسازی: برای ثبت دادهها و تاریخچه اندازهگیریها.
ممکن است شامل حافظه داخلی یا قابلیت اتصال به دستگاههای خارجی باشد.
پورتهای ارتباطی: برای اتصال به کامپیوتر یا سیستمهای مدیریت انرژی (مانند USB، RS232، Ethernet).
هارمونیک آنالایزر
سنسورهای ولتاژ و جریان: مشابه پاور آنالایزر، برای اندازهگیری هارمونیکهای ولتاژ و جریان.
واحد پردازش: برای تجزیه و تحلیل سیگنالها و شناسایی هارمونیکهای مختلف، معمولاً از الگوریتمهای FFT (Fast Fourier Transform) استفاده میشود.
صفحه نمایش: برای نمایش طیف فرکانسی هارمونیکها و مقادیر اندازهگیری شده به صورت عددی یا گرافیکی.
واحد ذخیرهسازی: مشابه پاور آنالایزر برای ثبت دادههای هارمونیک و تاریخچه اندازهگیری.
پورتهای ارتباطی: برای ارسال دادهها به سیستمهای تحلیل یا ذخیرهسازی دادهها.
هر دو نوع دستگاه شامل اجزای اصلی مشابهی هستند، اما تمرکز آنها بر روی پارامترهای مختلف است. پاور آنالایزر بیشتر بر اندازهگیری توان و انرژی متمرکز است، در حالی که هارمونیک آنالایزر به تحلیل کیفیت توان و هارمونیکها میپردازد.
شرکت های سازنده پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
Fluke Corporation
یکی از معروفترین برندها در زمینه تجهیزات اندازهگیری الکتریکی، شامل پاور آنالایزر و هارمونیک آنالایزر.
Yokogawa Electric Corporation
ارائهدهنده تجهیزات پیشرفته برای اندازهگیری و تحلیل کیفیت توان و پارامترهای الکتریکی.
Hioki
تولیدکننده تجهیزات اندازهگیری الکتریکی، با مدلهای متنوع پاور آنالایزر و هارمونیک آنالایزر.
Chauvin Arnoux
تخصص در تجهیزات اندازهگیری الکتریکی و کیفیت توان، شامل دستگاههای آنالیزر.
Keysight Technologies
ارائهدهنده ابزارهای اندازهگیری الکتریکی با قابلیتهای پیشرفته، شامل آنالیزرهای قدرت.
Sonel
تولیدکننده تجهیزات اندازهگیری الکتریکی و کیفیت توان، با مدلهای مختلف آنالایزر.
این شرکتها از پیشگامان صنعت تولید پاور آنالایزر و هارمونیک آنالایزر هستند و هر یک از آنها محصولات با کیفیت و قابلیتهای مختلفی را ارائه میدهند. انتخاب برند مناسب بستگی به نیازهای خاص پروژه و مشخصات فنی دستگاهها دارد.
نکات مهم هنگام خرید پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
دقت اندازهگیری: بررسی کلاس دقت دستگاه، که معمولاً به صورت درصد بیان میشود. دقت بالا برای کاربردهای حساس ضروری است.
قابلیتهای اندازهگیری: اطمینان از اینکه دستگاه قابلیت اندازهگیری تمامی پارامترهای مورد نیاز شما (توان اکتیو، راکتیو، ظاهری، هارمونیکها و غیره) را داشته باشد.
تعداد فازها: انتخاب دستگاه متناسب با نوع سیستم (تک فاز یا سه فاز)؛ دستگاههای سه فاز معمولاً کاربرد بیشتری در صنایع دارند.
روشهای ارتباطی: وجود پورتهای ارتباطی (USB، Ethernet، RS232) برای اتصال به سیستمهای مدیریت انرژی و نرمافزارهای تحلیلی.
صفحه نمایش: کیفیت و قابلیت نمایش دادهها (عدد، گراف و طیف) و اینکه آیا امکان مشاهده اطلاعات به صورت لحظهای وجود دارد یا خیر.
ابعاد و وزن: توجه به قابلیت حمل و نصب در مکانهای مختلف؛ دستگاههای دستی ممکن است به فضای کمتری نیاز داشته باشند.
دقت و توانایی آنالیز هارمونیک: بررسی اینکه آیا دستگاه قادر به تحلیل هارمونیکها به طور دقیق و در محدودههای مختلف فرکانسی است.
ویژگیهای اضافی: امکاناتی مانند ثبت تاریخچه اندازهگیری، قابلیت ذخیرهسازی دادهها و امکانات تحلیل نرمافزاری.
گارانتی و خدمات پس از فروش: اطمینان از وجود گارانتی و خدمات پس از فروش معتبر، بهویژه در صورت نیاز به کالیبراسیون یا تعمیر.
نظرات و بررسیها: مطالعه نظرات کاربران و بررسیهای تخصصی برای دریافت اطلاعات درباره عملکرد واقعی دستگاه.
با توجه به نیازهای خاص خود و محیط کاری، بررسی دقیق این نکات به انتخاب بهترین پاور آنالایزر یا هارمونیک آنالایزر کمک خواهد کرد.
استاندارد ساخت و کلاس بندی پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
استاندارد ساخت و کلاسبندی پاور آنالایزر و هارمونیک آنالایزر
IEC 61000430: استاندارد بینالمللی برای اندازهگیری کیفیت توان. مشخصات فنی برای دستگاههای اندازهگیری کیفیت توان را تعریف میکند.
IEC 61010: استاندارد ایمنی برای تجهیزات الکتریکی و الکترونیکی آزمایشگاهی و اندازهگیری، شامل الزامات ایمنی و عملکرد.
ANSI C12: استاندارد مربوط به اندازهگیری انرژی الکتریکی و قابلیتهای آنالیز، به ویژه در سیستمهای برق و انرژی.
کلاسبندی دقت
کلاس 0.2 و 0.5: این کلاسها برای کاربردهای صنعتی و تجاری که نیاز به دقت بالایی دارند، طراحی شدهاند. کلاس 0.2 دقیقتر از کلاس 0.5 است.
کلاس 1 و 2: برای کاربردهای عمومی و خانگی مناسب هستند و معمولاً هزینه کمتری دارند. دقت این کلاسها پایینتر از کلاسهای 0.2 و 0.5 است.
کلاسبندی هارمونیک آنالایزر
دقت در هارمونیکها: هارمونیک آنالایزرها معمولاً بر اساس دقت اندازهگیری هارمونیکها طبقهبندی میشوند. معمولاً خطای مجاز برای اندازهگیری هارمونیکها بین ±2% تا ±5% است.
انتخاب پاور آنالایزر و هارمونیک آنالایزر مناسب باید بر اساس استانداردهای معتبر و کلاس دقت مورد نیاز انجام شود. این انتخاب به بهبود کیفیت اندازهگیری و اعتبار نتایج کمک میکند.
تعمیر و سرویس دوره ای پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
حفظ دقت اندازهگیری: کالیبراسیون منظم دستگاهها به حفظ دقت و صحت اندازهگیری کمک میکند.
طول عمر دستگاه: سرویس منظم میتواند به افزایش عمر مفید دستگاه و کاهش هزینههای تعمیرات کمک کند.
جلوگیری از خرابیهای غیرمنتظره: با بررسی دورهای، میتوان مشکلات کوچک را قبل از تبدیل به مشکلات بزرگتر شناسایی و برطرف کرد.
مراحل سرویس دورهای
کالیبراسیون: انجام کالیبراسیون طبق دستورالعملهای تولیدکننده، معمولاً به صورت سالانه یا بر اساس استفاده دستگاه.
بررسی اتصالات: بررسی و اطمینان از سلامت اتصالات، سنسورها و کابلها.
پاکسازی دستگاه: تمیز کردن بدنه و اجزای داخلی (در صورت نیاز) برای جلوگیری از گرد و غبار و آلودگی.
بررسی نرمافزار: بهروزرسانی نرمافزار دستگاه و بررسی تنظیمات آن.
ثبت تاریخچه سرویس: نگهداری سوابق سرویس و کالیبراسیون برای پیگیری کارکرد دستگاه و برنامهریزیهای آتی.
نکات ایمنی در تعمیر و سرویس
خاموش کردن دستگاه: قبل از هر گونه تعمیر یا سرویس، دستگاه باید خاموش و از منبع برق جدا شود.
استفاده از تجهیزات ایمنی: استفاده از دستکش عایق و عینک ایمنی در حین کار با دستگاه.
مشاوره با کارشناسان: در صورت عدم آشنایی با تعمیرات تخصصی، بهتر است از خدمات کارشناسان مجرب یا نمایندگان رسمی تولیدکننده استفاده شود.
تعمیر و سرویس دورهای پاور آنالایزر و هارمونیک آنالایزر برای حفظ دقت عملکرد و طول عمر دستگاهها ضروری است. با رعایت مراحل و نکات ایمنی، میتوان از کارایی بهینه این دستگاهها اطمینان حاصل کرد.
شرایط محیطی کار با پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement)
محدوده دمای عملیاتی: معمولاً بین 0 تا 50 درجه سلسیوس. بررسی مشخصات فنی دستگاه برای اطمینان از دمای مناسب الزامی است.
محدوده رطوبت: باید در حد نرمال و معمولاً بین 10% تا 90% رطوبت نسبی باشد. استفاده در شرایط مرطوب یا بارانی ممکن است باعث آسیب به دستگاه شود.
جلوگیری از آلودگی: دستگاهها باید در محیطهای تمیز و عاری از گرد و غبار و آلودگیهای شیمیایی نگهداری شوند. گرد و غبار میتواند بر عملکرد و دقت دستگاه تأثیر بگذارد.
محیط عاری از نوسانات شدید: جلوگیری از قرارگیری در محیطهایی با نوسانات ولتاژ یا جریان شدید، که میتواند به دستگاه آسیب بزند.
محیط ثابت: دستگاهها باید در مکانهای ثابت و بدون لرزش یا ضربههای مکرر قرار گیرند تا از دقت اندازهگیریها کاسته نشود.
عدم قرارگیری در معرض مواد شیمیایی: اجتناب از قرار دادن دستگاه در معرض بخارات شیمیایی یا مواد خورنده که میتواند به بدنه و الکترونیک دستگاه آسیب برساند.
رعایت شرایط محیطی مناسب برای استفاده از پاور آنالایزر و هارمونیک آنالایزر به دقت و عمر مفید این دستگاهها کمک میکند. پیش از استفاده، اطمینان از سازگاری شرایط محیطی با مشخصات فنی دستگاه الزامی است.
پاور آنالایزر و هارمونیک آنالایزر - (Power Analyzer with Harmonic Measurement) در چه صنایعی مورد استفاده قرار می گیرد
صنعت برق و انرژی – پایش کیفیت توان: برای نظارت بر پارامترهای الکتریکی و هارمونیکها در شبکههای توزیع و انتقال برق.
صنعت تولید – بهینهسازی مصرف انرژی: در کارخانجات برای بررسی و بهبود مصرف انرژی ماشینآلات و تجهیزات.
تاسیسات تجاری – مدیریت انرژی: در ساختمانهای اداری و تجاری برای تحلیل مصرف انرژی و شناسایی الگوهای ناکارآمد.
صنعت الکترونیک – تست تجهیزات: برای ارزیابی کیفیت توان و عملکرد تجهیزات الکترونیکی و بارهای غیرخطی.
صنعت خودروسازی – تحلیل سیستمهای برقی خودرو: برای بررسی سیستمهای الکتریکی و عملکرد باتری و بارهای الکتریکی.
پروژههای تحقیقاتی – تحلیل دادههای کیفیت توان: در مراکز تحقیقاتی برای بررسی تأثیر هارمونیکها و کیفیت توان بر عملکرد سیستمها.
پاور آنالایزر و هارمونیک آنالایزر ابزارهای حیاتی در صنایع مختلف هستند که به بهینهسازی مصرف انرژی، بهبود کیفیت توان و ارزیابی عملکرد تجهیزات کمک میکنند.
