آمپرسنج تابلویی (Panel Ammeter) یک دستگاه است که برای اندازهگیری جریان الکتریکی در مدارها به کار میرود و بهصورت ثابت در پنلها یا تابلوهای برق نصب میشود. این دستگاهها در انواع مختلف دیجیتال و آنالوگ موجود هستند. در ادامه توضیح مختصری از هر دو نوع ارائه میشود:
آمپرسنج تابلویی آنالوگ: این نوع آمپرسنجها از یک عقربه و یک صفحه نمایش مدرج برای نمایش مقدار جریان استفاده میکنند. مزایای آنها شامل سادگی، قابلیت اطمینان بالا و هزینه کمتر میباشد. معایب آنها نیز شامل دقت کمتر نسبت به مدلهای دیجیتال و نیاز به نگهداری بیشتر است.

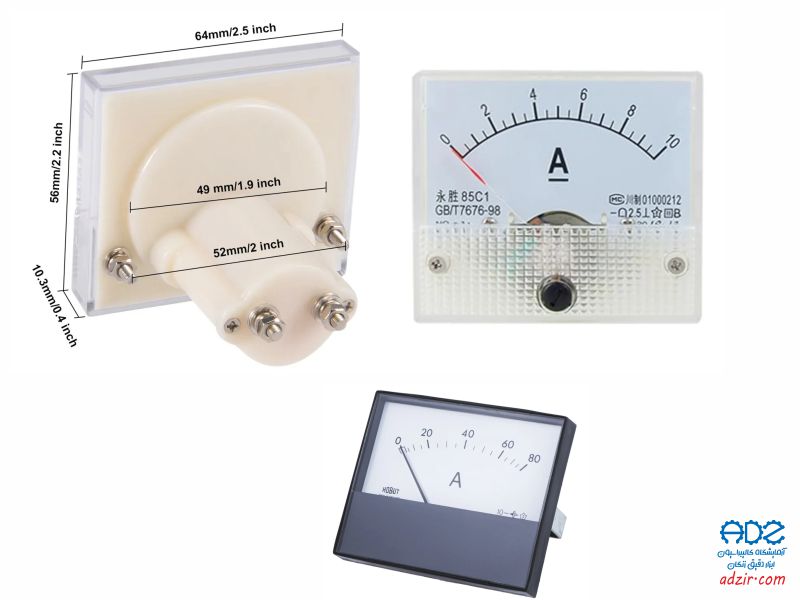

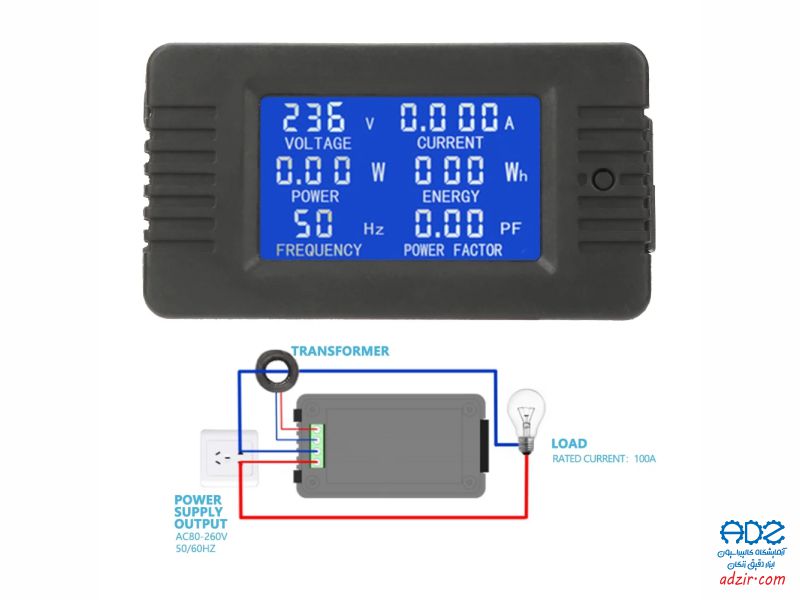

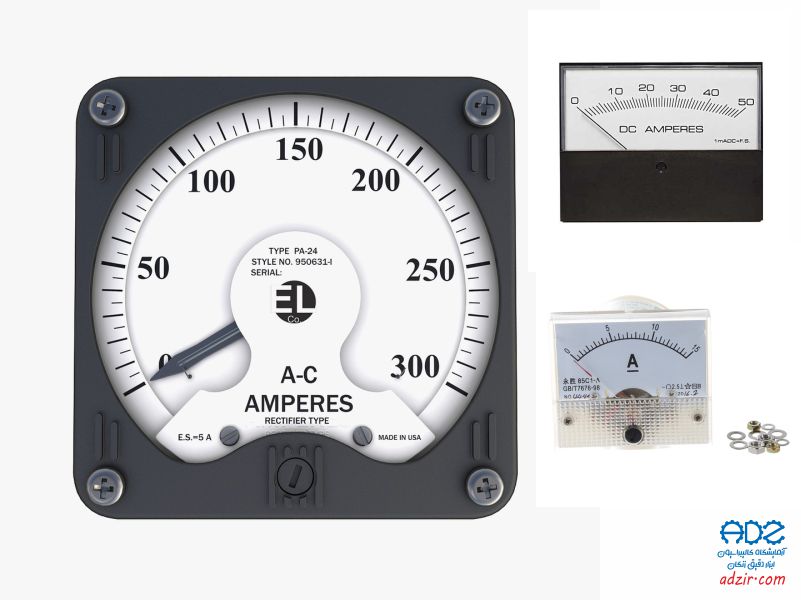

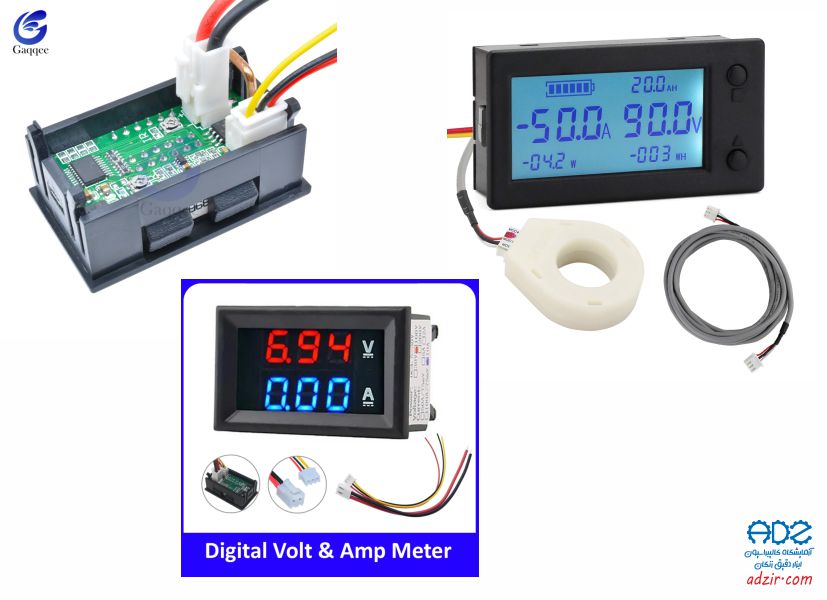

آمپرسنج تابلویی دیجیتال: این نوع آمپرسنجها دارای یک صفحه نمایش دیجیتال هستند که مقدار جریان را بهصورت عددی نمایش میدهد. مزایای آنها شامل دقت بالا، قابلیت نمایش مقادیر با دقت اعشار و عدم نیاز به کالیبراسیون مداوم میباشد. معایب آنها نیز شامل هزینه بالاتر و نیاز به منبع تغذیه مستقل است.
نحوه نصب و استفاده
نصب در پنل:
ابتدا محل نصب آمپرسنج در پنل مشخص شده و برشهای لازم انجام میشود.
آمپرسنج بهصورت محکم در محل خود نصب میشود.
اتصال به مدار:
آمپرسنج بهصورت سری در مدار قرار میگیرد تا جریان از آن عبور کند.
اتصالات بهدرستی و با دقت انجام میشود تا از هرگونه خطا و خطر جلوگیری شود.
کالیبراسیون و تنظیمات:
پس از نصب، آمپرسنج باید کالیبره شود تا مقادیر دقیق را نمایش دهد.
تنظیمات اولیه انجام شده و دستگاه برای استفاده آماده میشود.
کاربردها: آمپرسنجهای تابلویی در صنایع مختلفی از جمله برق، الکترونیک، خودروسازی و ماشینآلات صنعتی استفاده میشوند. آنها برای نظارت و کنترل جریان در مدارهای الکتریکی بسیار مهم هستند و به بهبود ایمنی و کارایی سیستمها کمک میکنند.
نکات ایمنی:
همیشه قبل از نصب یا تنظیم آمپرسنج، برق مدار قطع شود.
از وسایل حفاظتی مناسب مانند دستکش و عینک استفاده شود.
تاریخچه کاربرد نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
شروع استفاده از آمپرسنجها: آمپرسنجها برای اولین بار در اوایل قرن نوزدهم میلادی توسعه یافتند. پس از کشف الکترومغناطیس توسط هانس کریستین اورستد و توسعه قوانین الکتریکی توسط اندرهماری آمپر، نیاز به ابزارهایی برای اندازهگیری جریان الکتریکی احساس شد. اولین آمپرسنجها اغلب بر اساس انحراف عقربهها در حضور میدان مغناطیسی طراحی شدند.
توسعه آمپرسنجهای تابلویی: با پیشرفت صنایع و افزایش نیاز به نظارت و کنترل جریانهای الکتریکی در سیستمهای مختلف، آمپرسنجهای تابلویی بهعنوان یک ابزار مهم در تابلوهای برق صنعتی معرفی شدند. این دستگاهها در ابتدا بهصورت آنالوگ و با عقربههای مکانیکی طراحی میشدند.
تحول در طراحی و عملکرد: در اواسط قرن بیستم، تکنولوژی آمپرسنجها بهبود یافت و مدلهای دیجیتال معرفی شدند. این مدلها دقت بیشتری داشتند و توانایی نمایش مقادیر جریان با دقت اعشاری را فراهم کردند. استفاده از نیمههادیها و تکنولوژی دیجیتال در این دوره منجر به تولید آمپرسنجهای قابل اعتمادتر و دقیقتر شد.
استفاده در صنایع مختلف: در دهههای بعد، آمپرسنجهای تابلویی به یکی از اجزای اصلی در تابلوهای برق صنعتی، سیستمهای توزیع برق و تجهیزات الکتریکی مختلف تبدیل شدند. این دستگاهها نقش مهمی در مانیتورینگ و کنترل جریانهای الکتریکی در صنایع نفت و گاز، پتروشیمی، خودروسازی و تولید انرژی ایفا کردند.
توسعه تکنولوژیهای جدید: در دهههای اخیر، با پیشرفت تکنولوژی، آمپرسنجهای تابلویی با قابلیتهای پیشرفتهتری مانند ارتباط با سیستمهای مانیتورینگ و کنترل از راه دور، ارتباط با شبکههای هوشمند و امکان ضبط و تحلیل دادهها معرفی شدهاند. این دستگاهها از نمایشگرهای LCD و LED با وضوح بالا بهره میبرند و توانایی تشخیص و گزارش خطاها را دارند.
تحولات اخیر و آینده: در سالهای اخیر، استفاده از آمپرسنجهای هوشمند با قابلیتهای اینترنت اشیا (IoT) و ارتباطات بیسیم افزایش یافته است. این آمپرسنجها میتوانند دادهها را به صورت بیدرنگ به سیستمهای مرکزی ارسال کرده و به بهینهسازی مصرف انرژی و افزایش کارایی سیستمها کمک کنند.
انواع نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)

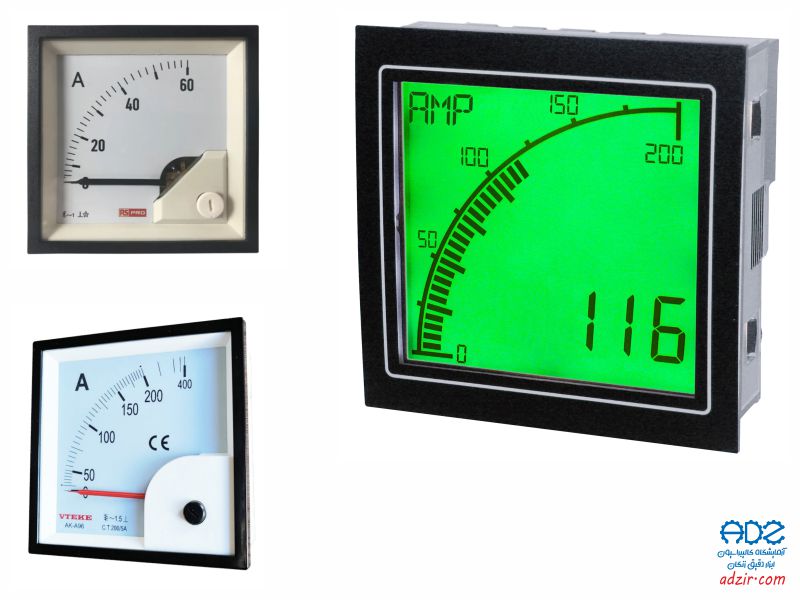

آمپرسنجهای تابلویی (Panel Ammeter) برای اندازهگیری جریان الکتریکی در مدارهای مختلف استفاده میشوند و انواع مختلفی از نمایشگرها را شامل میشوند. این انواع میتوانند به صورت آنالوگ یا دیجیتال باشند. در زیر به معرفی این انواع میپردازیم:
نمایشگر آنالوگ (Analog Display)

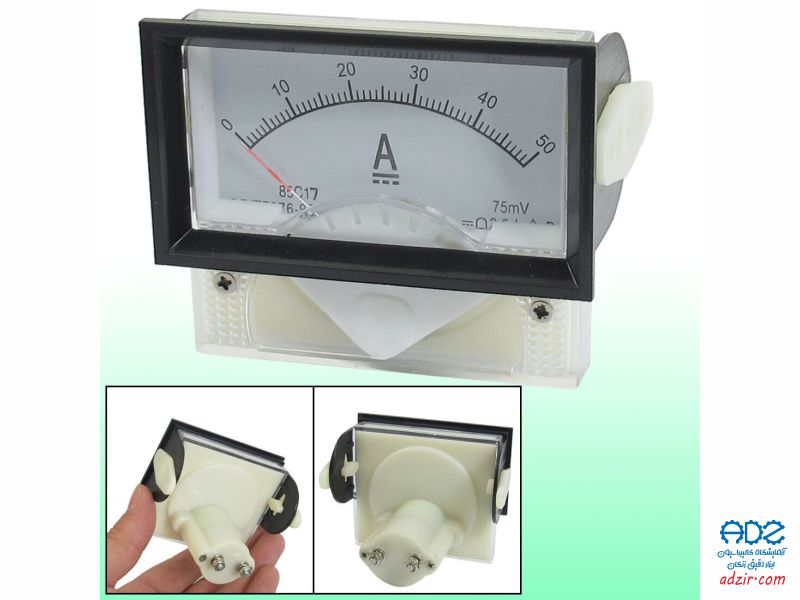

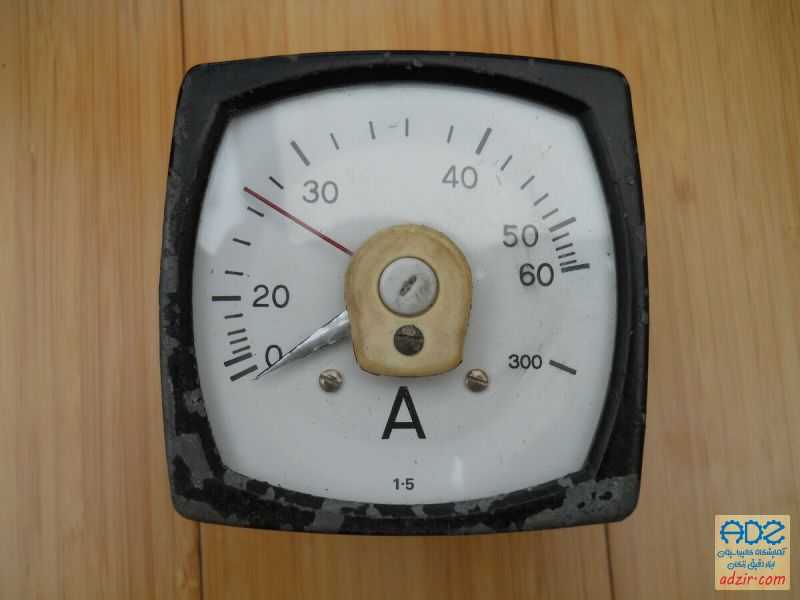

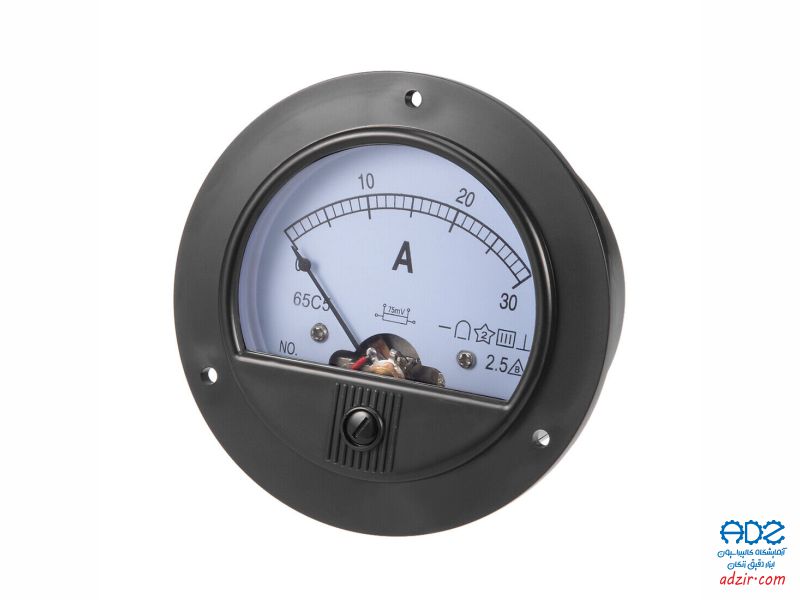

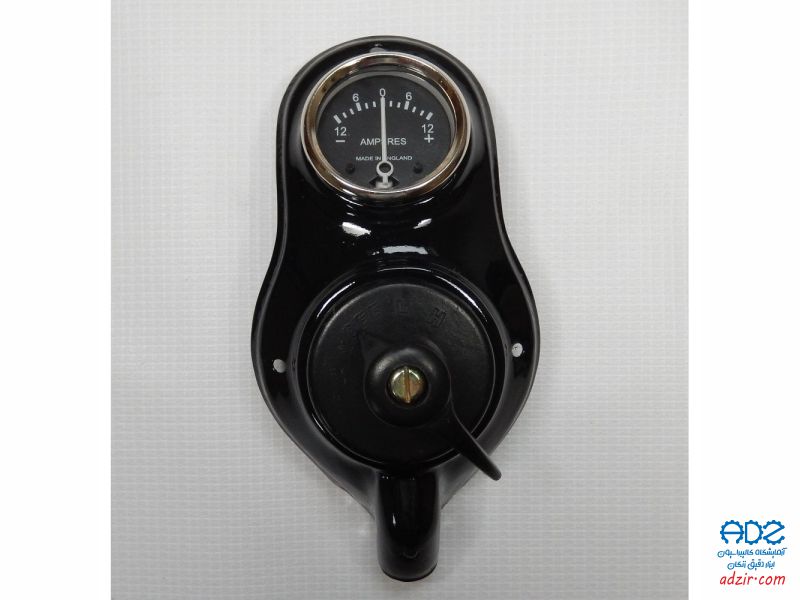

آمپرسنج آنالوگ با عقربه (Needle Type):
این نوع آمپرسنجها از یک عقربه و یک مقیاس مدرج برای نمایش مقدار جریان استفاده میکنند.
دقت مناسب و سهولت در خواندن برای بسیاری از کاربردهای صنعتی.
آمپرسنج آنالوگ با LED (LED Bar Graph):
این نوع از آمپرسنجها از یک نوار LED برای نمایش مقدار جریان استفاده میکنند.
خواندن آسان و سریع مقدار جریان از طریق تغییرات در طول نوار LED.
نمایشگر دیجیتال (Digital Display):

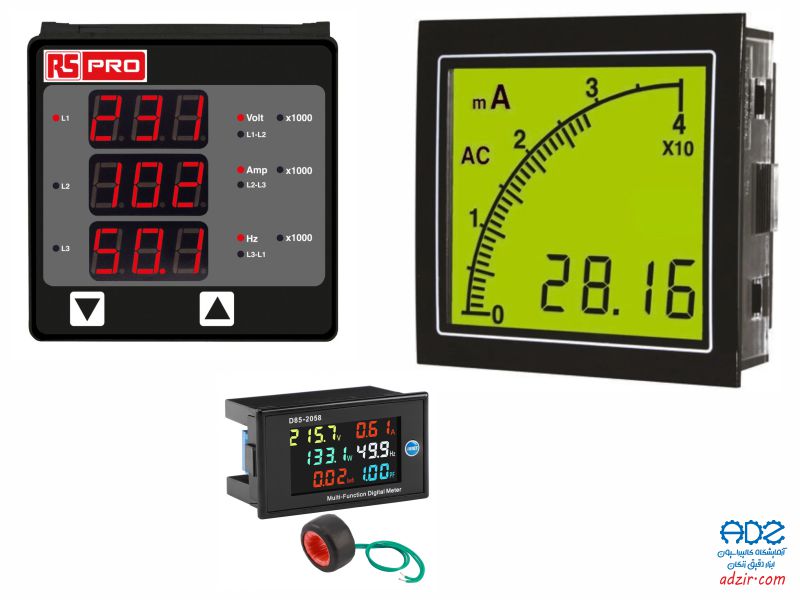

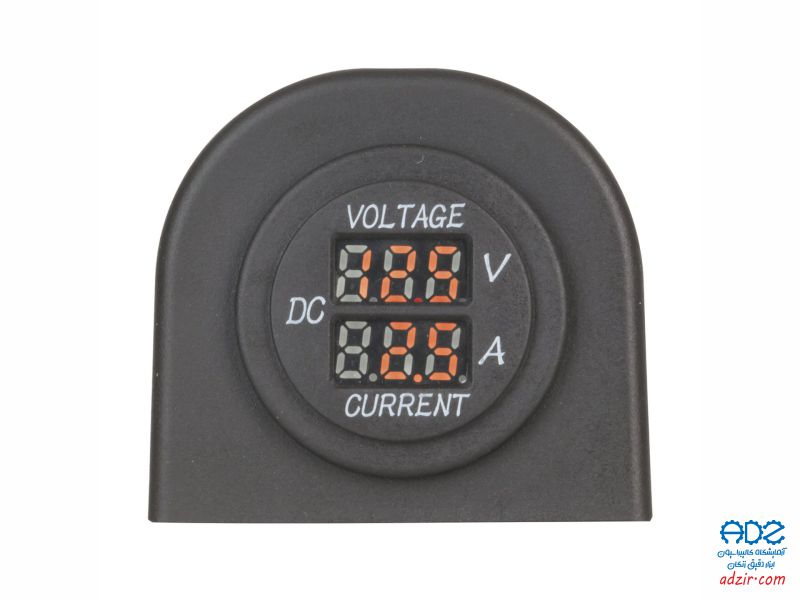

آمپرسنج دیجیتال با نمایشگر سون سگمنت (7Segment Display):
این نوع آمپرسنجها از نمایشگر سون سگمنت برای نمایش مقدار جریان به صورت عددی استفاده میکنند.
دقت بالا و وضوح خوب در نمایش مقدار جریان.
آمپرسنج دیجیتال با نمایشگر LCD (LCD Display)

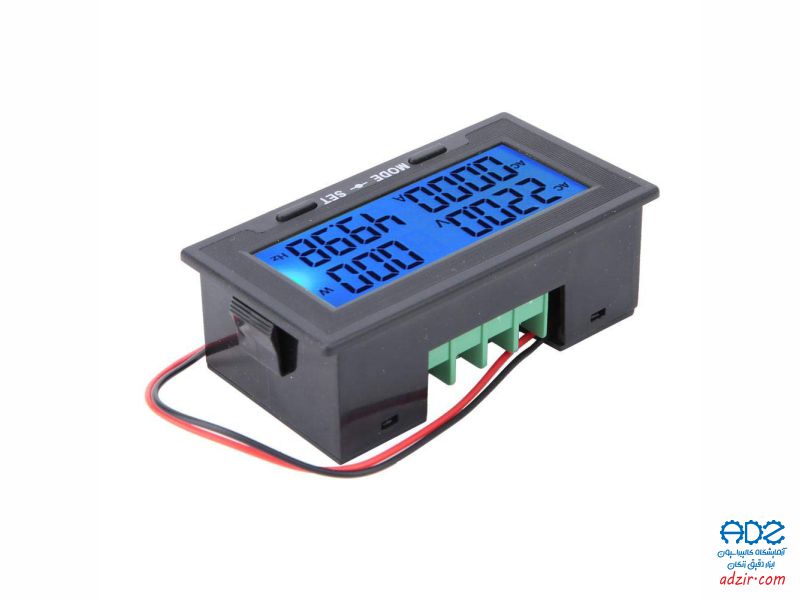

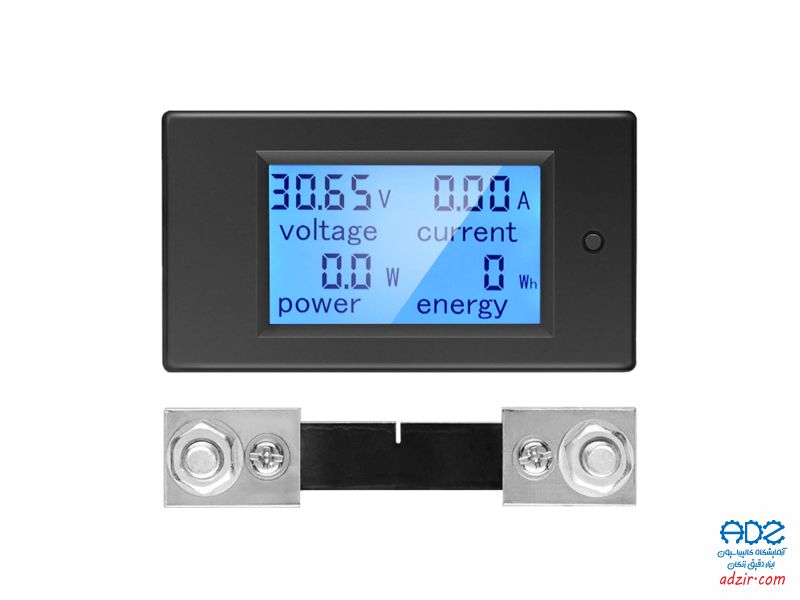

نمایش مقدار جریان به صورت عددی بر روی نمایشگر LCD: مصرف کم برق و قابلیت نمایش اطلاعات بیشتر مانند حداکثر و حداقل جریان.
آمپرسنج دیجیتال با نمایشگر LED (LED Display):
این نوع آمپرسنجها از نمایشگر LED برای نمایش مقدار جریان به صورت عددی استفاده میکنند.
خوانایی بالا و قابل استفاده در محیطهای با نور کم یا زیاد.

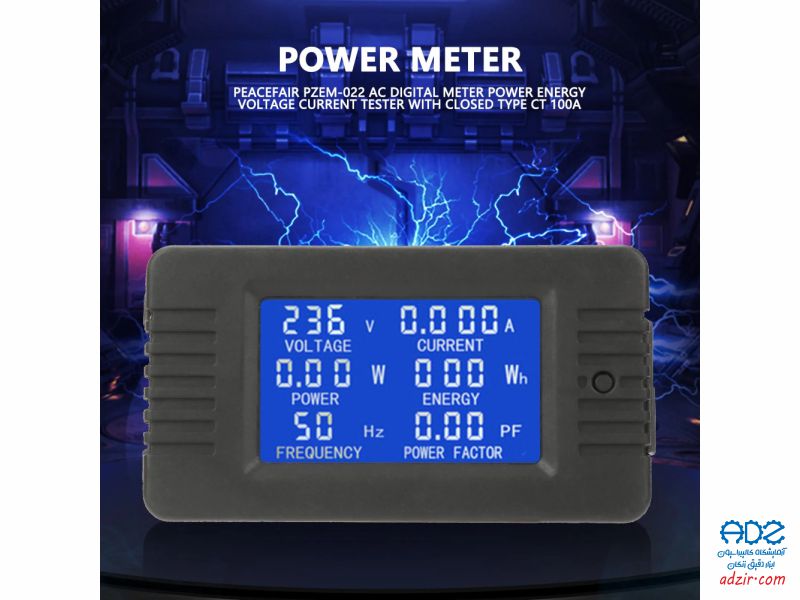

آمپرسنجهای هوشمند (Smart Ammeter):
این نوع آمپرسنجها علاوه بر نمایش مقدار جریان، قابلیتهای اضافی مانند ذخیرهسازی دادهها، اتصال به شبکههای کامپیوتری و تحلیل دادهها را دارند.
مناسب برای کاربردهای پیشرفته و مانیتورینگ دقیق.
آمپرسنجهای گرافیکی (Graphical Ammeter)
این نوع آمپرسنجها از نمایشگرهای گرافیکی برای نمایش مقدار جریان به صورت نمودارهای زمانی استفاده میکنند.
امکان تحلیل بهتر و مشاهده تغییرات جریان در طول زمان.
نحوه استفاده و کارکرد نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
برای استفاده و کارکرد نمایشگر آمپرسنج تابلویی، مراحلی که باید دنبال شوند شامل نصب، اتصال و کالیبراسیون میباشند. در ادامه به توضیح هر مرحله پرداخته میشود:
نصب آمپرسنج تابلویی
انتخاب مکان مناسب
مکان نصب باید به گونهای باشد که دسترسی به آن راحت باشد و در عین حال در معرض لرزش و دمای زیاد نباشد.
توجه به استانداردهای ایمنی و فاصلههای لازم برای جلوگیری از خطرات الکتریکی.
نصب مکانیکی
ابتدا محل نصب را روی تابلو مشخص کنید و با استفاده از ابزارهای مناسب (مانند دریل) حفرههای لازم را ایجاد کنید.
آمپرسنج را در محل مشخص شده قرار داده و با استفاده از پیچها و مهرهها آن را به طور محکم نصب کنید.
اتصال الکتریکی
انتخاب سیمهای مناسب
استفاده از سیمهای با قطر مناسب برای تحمل جریانهای مورد نظر.
اطمینان از کیفیت و سلامت سیمها برای جلوگیری از خطرات الکتریکی.
اتصال به مدار
آمپرسنجها معمولاً به صورت سری در مدار قرار میگیرند. برای این منظور ابتدا برق را قطع کرده و سپس سیمهای ورودی و خروجی را به ترمینالهای آمپرسنج متصل کنید.
در صورتی که آمپرسنج نیاز به منبع تغذیه خارجی دارد، اتصالات لازم را انجام دهید.
کالیبراسیون آمپرسنج
تنظیمات اولیه
قبل از روشن کردن دستگاه، اطمینان حاصل کنید که تمامی اتصالات به درستی انجام شده و هیچ سیمی دچار خطا نیست.
دستگاه را روشن کنید و مقدار جریان صفر را بررسی کنید. اگر نیاز به تنظیم دارد، با استفاده از پیچهای کالیبراسیون موجود در دستگاه مقدار صفر را تنظیم کنید.
کالیبراسیون نهایی

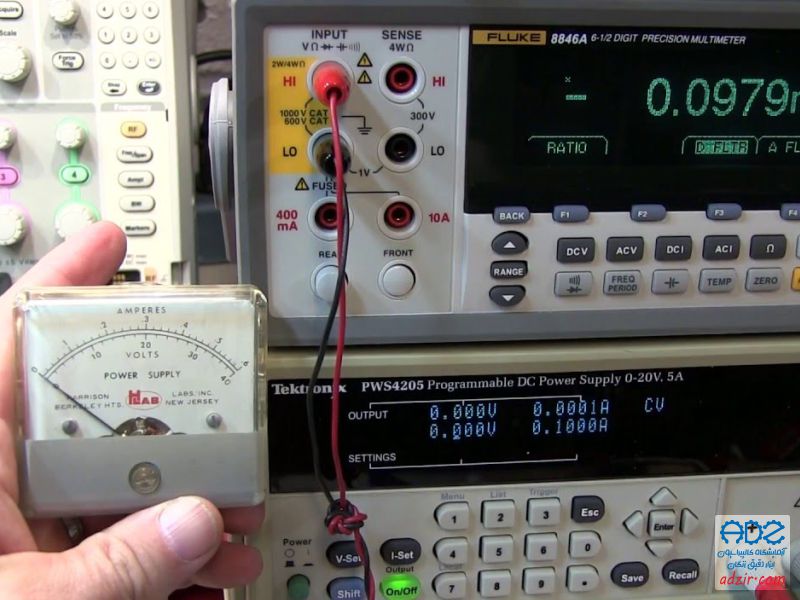

با استفاده از یک منبع جریان قابل تنظیم، مقادیر مختلف جریان را به دستگاه اعمال کنید و نمایشگر را با مقادیر واقعی تطبیق دهید.
اگر دستگاه از نوع دیجیتال است، ممکن است نیاز به تنظیمات نرمافزاری داشته باشد.
مانیتورینگ و نگهداری
مانیتورینگ مداوم
پس از نصب و کالیبراسیون، آمپرسنج را در حالت عملکرد قرار دهید و جریان مدار را به صورت مداوم مانیتور کنید.
اطمینان حاصل کنید که نمایشگر به درستی عمل میکند و مقادیر صحیح را نمایش میدهد.
نگهداری دورهای
بررسی دورهای اتصالات و سیمها برای جلوگیری از بروز مشکلات.
تمیز کردن دورهای نمایشگر و بدنه دستگاه برای جلوگیری از انباشت گرد و غبار و افزایش طول عمر دستگاه.
نکات ایمنی
همیشه قبل از انجام هر گونه تنظیم یا تعمیرات، برق را قطع کنید.
از دست زدن به قطعات الکتریکی با دستهای مرطوب خودداری کنید.
اطمینان حاصل کنید که دستگاه به درستی زمین شده است تا خطر برقگرفتگی کاهش یابد.
مقایسه انواع نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
آمپرسنجهای تابلویی (Panel ammeters) به طور کلی به دو نوع اصلی تقسیم میشوند: آنالوگ و دیجیتال. هر یک از این نوعها دارای ویژگیها و کاربردهای خاصی هستند که در زیر مقایسهای بین آنها ارائه میشود:
آمپرسنج آنالوگ
ساختار و عملکرد: این نوع آمپرسنجها از یک سیستم مکانیکی استفاده میکنند که معمولاً شامل یک عقربه و یک مقیاس مدرج است. اصول کار بر اساس قانون فلزی میباشد که جریان الکتریکی در سیمپیچ عقربه تولید میکند و عقربه را به حرکت در میآورد.
مزایا:
سادگی: کارکرد سادهای دارد و به راحتی قابل استفاده است.
استحکام: مقاوم در برابر نویز الکتریکی و تداخلهای محیطی.
نمایش پیوسته: عقربه به صورت پیوسته مقدار جریان را نمایش میدهد که این میتواند برای مشاهده تغییرات لحظهای جریان مفید باشد.
معایب:
دقت پایینتر: نسبت به نوع دیجیتال دقت پایینتری دارد.
محدودیت در خواندن: در شرایط کمنوری یا از زوایای خاص، خواندن مقدار مشکل است.
عدم قابلیت ذخیره دادهها: قابلیت ذخیره و انتقال دادهها به کامپیوتر یا سیستمهای مانیتورینگ وجود ندارد.
آمپرسنج دیجیتال
ساختار و عملکرد: این آمپرسنجها از مدارات الکترونیکی و نمایشگرهای LED یا LCD برای نمایش مقدار جریان استفاده میکنند. سیگنال جریان به صورت دیجیتال پردازش شده و بر روی نمایشگر عددی نشان داده میشود.
مزایا:
دقت بالا: معمولاً دقت بالاتری نسبت به آمپرسنجهای آنالوگ دارد.
قابلیت خواندن آسان: نمایشگرهای دیجیتال به راحتی در هر شرایط نوری قابل خواندن هستند.
ویژگیهای اضافی: اغلب دارای ویژگیهای اضافی مانند ذخیرهسازی دادهها، اتصال به سیستمهای کامپیوتری، آلارمها و امکانات دیگر هستند.
معایب:
حساسیت به نویز: ممکن است به نویز الکتریکی و تداخلهای محیطی حساس باشد.
نیاز به برق: نیاز به منبع تغذیه برای عملکرد دارند.
هزینه: اغلب هزینه بیشتری نسبت به آمپرسنجهای آنالوگ دارند.
آمپرسنجهای آنالوگ با نمایش دیجیتال
ساختار و عملکرد: این نوع آمپرسنجها ترکیبی از تکنولوژی آنالوگ و دیجیتال هستند. آنها از یک سیستم آنالوگ برای اندازهگیری جریان استفاده میکنند، اما نتایج را بر روی یک نمایشگر دیجیتال نشان میدهند.
مزایا:
ترکیب دقت و سادگی: دقت اندازهگیری بالاتری نسبت به آمپرسنجهای کاملاً آنالوگ دارد و در عین حال از سادگی مکانیکی و پایداری آنالوگ بهرهمند است.
خواندن آسان: نمایشگر دیجیتال، خواندن مقادیر را سادهتر میکند.
پایداری در برابر نویز: مانند آمپرسنجهای آنالوگ در برابر نویز مقاوم است.
معایب:
پیچیدگی بیشتر: ساختار پیچیدهتری نسبت به آمپرسنجهای کاملاً آنالوگ دارد.
نیاز به برق: همانند آمپرسنجهای دیجیتال، نیاز به منبع تغذیه دارد.
آمپرسنجهای دیجیتال با ویژگیهای پیشرفته
ساختار و عملکرد: این آمپرسنجها علاوه بر اندازهگیری جریان، قابلیتهای پیشرفتهای مانند ثبت دادهها، تجزیه و تحلیل جریان، هشدارهای تنظیمپذیر و حتی اتصال به شبکههای صنعتی (مانند Modbus یا Profibus) را دارند.
مزایا:
کاربردهای صنعتی: مناسب برای استفاده در سیستمهای مانیتورینگ پیچیده و صنعتی.
ذخیره و تحلیل دادهها: امکان ثبت و تحلیل دادهها به صورت دقیق و مداوم.
ارتباط با سیستمهای دیگر: قابلیت اتصال به سیستمهای مانیتورینگ مرکزی یا رایانهها.
معایب:
هزینه بالا: معمولاً هزینه بالاتری نسبت به انواع سادهتر دارند.
پیچیدگی تنظیمات: نیاز به تنظیمات و پیکربندی دقیقتر دارد.
بررسی صحت عملکرد نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
بررسی صحت عملکرد نمایشگر آمپرسنج تابلویی (Panel ammeter display) از اهمیت بالایی برخوردار است، زیرا انحرافات یا خطاهای کوچک میتوانند منجر به نتایج نادرست شوند و در نهایت تأثیرات منفی بر سیستمها و تجهیزات متصل داشته باشند. برای بررسی صحت عملکرد یک آمپرسنج تابلویی میتوان مراحل زیر را انجام داد:
کالیبراسیون (Calibration)
اهمیت: کالیبراسیون منظم یکی از مهمترین گامها برای اطمینان از صحت عملکرد آمپرسنج است. کالیبراسیون به معنای تنظیم دستگاه برای اندازهگیری دقیق بر اساس مقیاسهای مرجع استاندارد است.
روش: استفاده از یک مرجع استاندارد یا دستگاه کالیبراسیون که جریان دقیق و مشخصی را تولید میکند و سپس تطبیق مقدار نمایش داده شده توسط آمپرسنج با مقدار مرجع.
فواصل زمانی: بسته به حساسیت کاربرد و محیط استفاده، ممکن است نیاز باشد که کالیبراسیون به صورت دورهای (ماهانه، فصلی یا سالانه) انجام شود.
بررسی خطای صفر (Zero Error Check)
اهمیت: خطای صفر زمانی رخ میدهد که آمپرسنج در حالت بدون جریان (صفر آمپر) مقداری غیر از صفر را نشان دهد.
روش: با قطع جریان ورودی، نمایشگر آمپرسنج باید مقدار صفر را نشان دهد. اگر اینطور نباشد، دستگاه نیاز به تنظیم مجدد دارد.
مقایسه با یک دستگاه مرجع (CrossCheck with a Reference Meter)
اهمیت: مقایسه عملکرد آمپرسنج با یک دستگاه مرجع که به دقت آن اعتماد دارید میتواند به شما کمک کند تا صحت عملکرد آن را ارزیابی کنید.
روش: اندازهگیری جریان با هر دو دستگاه (آمپرسنج تابلویی و دستگاه مرجع) و مقایسه نتایج. هرگونه انحراف معنیدار نیازمند بررسی بیشتر است.
بررسی حساسیت به نویز (Noise Sensitivity)
اهمیت: نویز و تداخلهای الکتریکی میتوانند باعث خطا در نمایش مقادیر شوند.
روش: بررسی عملکرد آمپرسنج در محیطهایی با نویز بالا (مانند محیطهای صنعتی) و مقایسه نتایج با محیطهایی بدون نویز. اگر دستگاه به نویز حساس است، ممکن است نیاز به استفاده از فیلترهای نویز یا دستگاههای با مقاومت بالاتر باشد.
بررسی پایداری و تکرارپذیری (Stability and Repeatability)
اهمیت: یک آمپرسنج باید در اندازهگیریهای متوالی نتایج مشابهی را ارائه دهد تا تکرارپذیری عملکرد آن تأیید شود.
روش: جریان ثابتی را به دستگاه وارد کرده و نتایج را در فواصل زمانی مختلف (چند دقیقه یا چند ساعت) ثبت کنید. نتایج باید با هم مطابقت داشته باشند.
بررسی عملکرد در شرایط مختلف محیطی (Environmental Condition Testing)
اهمیت: تغییرات دما، رطوبت و فشار میتوانند بر عملکرد دستگاه تأثیر بگذارند.
روش: عملکرد دستگاه را در شرایط مختلف محیطی (گرما، سرما، رطوبت بالا) بررسی کنید. اگر تغییرات غیرعادی در نمایشگر مشاهده شد، ممکن است نیاز به تنظیمات خاص یا استفاده از تجهیزات مناسبتر برای آن شرایط باشد.
آزمون بارگذاری (Load Testing)
اهمیت: بررسی صحت عملکرد آمپرسنج در بارهای مختلف (از کمترین تا بیشترین جریان مجاز) ضروری است.
روش: جریانهای مختلف را به دستگاه اعمال کرده و بررسی کنید که آیا آمپرسنج مقادیر درست و قابل قبولی را نمایش میدهد یا خیر.
بازرسی فیزیکی و نگهداری (Physical Inspection and Maintenance)
اهمیت: خرابیهای فیزیکی مانند سیمکشی نادرست، اتصالات ضعیف یا فرسودگی قطعات میتوانند باعث خطاهای نمایش شوند.
روش: بازبینی منظم قطعات فیزیکی و اتصالات، تمیز کردن دورهای و اطمینان از سالم بودن تمام اجزای دستگاه.
حداکثر خطای مجاز نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
حداکثر خطای مجاز نمایشگر آمپرسنج تابلویی معمولاً به کلاس دقت آمپرسنج بستگی دارد. این کلاس دقت به صورت درصدی از مقدار کامل مقیاس (Full Scale) بیان میشود. به عنوان مثال:
کلاس دقت 0.5: خطای مجاز حداکثر 0.5٪ از مقدار کامل مقیاس است.
کلاس دقت 1.0: خطای مجاز حداکثر 1.0٪ از مقدار کامل مقیاس است.
کلاس دقت 1.5: خطای مجاز حداکثر 1.5٪ از مقدار کامل مقیاس است.
به عنوان مثال، اگر آمپرسنجی با کلاس دقت 1.0 باشد و مقیاس آن 100 آمپر باشد، حداکثر خطای مجاز آن 1 آمپر خواهد بود در انتخاب آمپرسنجهای تابلویی، توجه به کلاس دقت بسیار مهم است، زیرا این کلاس دقت میزان دقت اندازهگیری دستگاه را مشخص میکند. برای کاربردهایی که نیاز به دقت بالا دارند، آمپرسنجهایی با کلاس دقت پایینتر (مثل 0.5 یا 0.2) مناسبتر هستند. از طرف دیگر، در کاربردهایی که دقت کمتری مورد نیاز است، میتوان از آمپرسنجهایی با کلاس دقت بالاتر (مثل 1.5 یا 2.5) استفاده کرد.
به طور کلی، حداکثر خطای مجاز یک آمپرسنج تابلویی به این صورت محاسبه میشود:
این بدان معناست که قرائت این آمپرسنج ممکن است تا 0.5 آمپر از مقدار واقعی فاصله داشته باشد و هنوز در محدودهی مجاز خطا قرار گیرد.
همچنین باید توجه داشت که این خطا به صورت خطای نسبی در کل مقیاس تعریف میشود، نه در مقدار فعلی جریان. به همین دلیل، در مقادیر کوچکتر جریان، درصد خطای واقعی ممکن است بیشتر به نظر برسد.
نکات ایمنی کار با نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
هنگام کار با نمایشگر آمپرسنج تابلویی، رعایت نکات ایمنی بسیار مهم است تا از خطرات احتمالی جلوگیری شود. در زیر نکات ایمنی کلیدی که باید رعایت شوند را مرور میکنیم:
خاموش کردن مدار قبل از نصب یا سرویس: پیش از نصب، تعویض یا سرویس آمپرسنج، باید مدار مربوطه به طور کامل خاموش شود و از قطع بودن منبع تغذیه اطمینان حاصل شود. این اقدام از خطر برقگرفتگی جلوگیری میکند.
استفاده از تجهیزات حفاظتی شخصی (PPE): هنگام کار با تجهیزات برقی، از دستکشهای عایق، کفشهای ایمنی، و در صورت لزوم، از عینک محافظ و سایر تجهیزات حفاظتی شخصی استفاده کنید تا از خطرات الکتریکی و مکانیکی محافظت شوید.
تست ولتاژ پیش از کار: قبل از شروع به کار، با استفاده از یک دستگاه تست ولتاژ، اطمینان حاصل کنید که هیچ ولتاژی در مدار وجود ندارد. این کار میتواند از وقوع حوادث ناخواسته جلوگیری کند.
اتصال صحیح سیمها: اطمینان حاصل کنید که سیمها به درستی و به محلهای صحیح متصل شدهاند. اشتباه در اتصال سیمها میتواند منجر به آسیب به دستگاه، اشتباه در اندازهگیری و حتی خطرات ایمنی شود.
اطمینان از محکم بودن اتصالات: تمام اتصالات باید به خوبی محکم شوند تا از ایجاد مقاومت اضافی و گرم شدن بیش از حد جلوگیری شود. اتصالات شل ممکن است باعث جرقه، حرارت زیاد، یا حتی آتشسوزی شوند.
اجتناب از بارگذاری بیش از حد: هرگز آمپرسنج را برای اندازهگیری جریانی بیش از حداکثر ظرفیت تعیینشده آن استفاده نکنید. این کار میتواند به آمپرسنج آسیب زده و خطرات ایمنی ایجاد کند.
حفاظت از آمپرسنج در برابر عوامل محیطی: آمپرسنجها باید در محیطهای تمیز، خشک و دور از گرد و غبار، مواد شیمیایی، و شرایط دمایی شدید نصب شوند. اگر آمپرسنج در محیطهای سخت نصب میشود، باید از محفظههای محافظ مناسب استفاده شود.
دسترسی محدود به افراد مجاز: تنها افراد آموزشدیده و مجاز باید به آمپرسنجها دسترسی داشته باشند. این امر برای جلوگیری از اشتباهات انسانی و حفظ ایمنی ضروری است.
کالیبراسیون منظم: آمپرسنجها باید به طور منظم کالیبره شوند تا دقت و صحت عملکرد آنها تضمین شود. کالیبراسیون نادرست یا عدم کالیبراسیون میتواند منجر به اشتباهات در اندازهگیری و مشکلات ایمنی شود.
دقت در نصب نمایشگرهای آنالوگ و دیجیتال: هنگام نصب نمایشگرهای آنالوگ، مطمئن شوید که پنل به صورت صحیح و بدون انحراف نصب شده باشد. انحراف در نصب میتواند بر دقت قرائت تأثیر بگذارد. برای نمایشگرهای دیجیتال، دقت کنید که اتصالات الکترونیکی به درستی برقرار شده باشند.
اجتناب از قرارگیری در معرض رطوبت: رطوبت میتواند به مدارهای داخلی آمپرسنج آسیب برساند و خطرات ایمنی را به همراه داشته باشد. آمپرسنجها باید در برابر رطوبت محافظت شوند، و در صورت نصب در محیطهای مرطوب، از تجهیزات مناسب برای جلوگیری از ورود رطوبت استفاده شود.
اطمینان از تهویه مناسب: اگر آمپرسنجها در تابلوهای الکتریکی نصب میشوند، باید تهویه مناسبی برای جلوگیری از گرم شدن بیش از حد دستگاهها فراهم شود. گرمای بیش از حد میتواند به دستگاهها آسیب برساند و ایمنی را به خطر بیاندازد.
نصب صحیح ترانسفورماتور جریان (CT): اگر آمپرسنج تابلویی به ترانسفورماتور جریان (CT) متصل است، مطمئن شوید که CT به درستی نصب شده و اتصالات آن محکم و صحیح است. همچنین، توجه داشته باشید که خروجی CT باید به صورت ایمن و بدون بار متصل شود، زیرا خروجی باز میتواند ولتاژ خطرناکی ایجاد کند.
بازرسی و نگهداری دورهای: به طور منظم تابلو و آمپرسنج را بررسی کنید تا اطمینان حاصل شود که هیچ گونه خرابی، اتصالات شل، یا آسیب فیزیکی وجود ندارد. این بازدیدها به شناسایی زودهنگام مشکلات و جلوگیری از وقوع حوادث کمک میکند.
مستندسازی تغییرات و تعمیرات: هرگونه تغییر، تعمیر یا تنظیم در آمپرسنج یا سیستم مربوطه باید به دقت مستند شود تا در صورت بروز مشکل یا نیاز به تعمیرات بیشتر، اطلاعات کافی در دسترس باشد.
قسمتهای تشکیل دهنده نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
نمایشگر آمپرسنج تابلویی از چندین بخش اصلی تشکیل شده است که هر کدام وظایف خاصی را بر عهده دارند. در زیر به بررسی اجزای تشکیلدهنده یک آمپرسنج تابلویی میپردازیم:
نمایشگر (Display)
نمایشگر آنالوگ: در این نوع، از یک عقربه و مقیاس مدرج استفاده میشود که مقدار جریان را نشان میدهد. نمایشگر آنالوگ معمولاً یک صفحه مدرج دارد که واحدهای آمپر روی آن مشخص شدهاند. عقربه با حرکت در طول این مقیاس، جریان را نشان میدهد.
نمایشگر دیجیتال: در این نوع، جریان به صورت عددی روی یک صفحه نمایش دیجیتال (مانند LCD یا LED) نمایش داده میشود. این نوع نمایشگرها دقت بالاتری دارند و خواندن مقادیر از آنها آسانتر است.
بدنه و قاب (Housing and Frame): بدنه آمپرسنج تابلویی وظیفه حفاظت از اجزا داخلی و ارائه یک ساختار محکم برای نصب در تابلو برق را بر عهده دارد. بدنه معمولاً از موادی مانند پلاستیک فشرده یا فلز ساخته میشود که مقاومت لازم در برابر شرایط محیطی را فراهم میکند.
ترمینالهای ورودی و خروجی (Input and Output Terminals): این ترمینالها برای اتصال آمپرسنج به مدار الکتریکی مورد استفاده قرار میگیرند. معمولاً شامل دو یا چند ترمینال برای ورودی جریان و همچنین ترمینالهای کمکی برای تغذیه نمایشگر (در صورت نیاز) میباشند.
مدارهای داخلی (Internal Circuits)
مدار تقویتکننده: این مدار برای تقویت سیگنال جریان ورودی استفاده میشود تا بتواند به درستی توسط نمایشگر پردازش و نمایش داده شود.
مدارهای تبدیل (در آمپرسنجهای دیجیتال): شامل مبدلهای آنالوگ به دیجیتال (ADC) که سیگنال جریان را به دادههای دیجیتال تبدیل میکنند تا بتوانند در نمایشگر دیجیتال نمایش داده شوند.
منبع تغذیه داخلی: برخی آمپرسنجها دارای منبع تغذیه داخلی هستند که برق لازم برای عملکرد مدارهای داخلی و نمایشگر را فراهم میکند.
شنت (Shunt): شنت یک مقاومت دقیق با مقدار کم است که به صورت سری با مدار قرار میگیرد تا جریان الکتریکی از طریق آن عبور کند. افت ولتاژ ایجاد شده در دو سر شنت متناسب با جریان عبوری است و توسط مدار آمپرسنج اندازهگیری میشود. این افت ولتاژ به جریان معادل تبدیل شده و روی نمایشگر نشان داده میشود.
ترانسفورماتور جریان (Current Transformer CT)
در آمپرسنجهای AC، به ویژه در جریانهای بالا، از ترانسفورماتور جریان (CT) استفاده میشود. CT جریان را از مدار اصلی کاهش داده و به مقدار قابل اندازهگیری برای آمپرسنج تبدیل میکند. CT همچنین باعث ایزولاسیون الکتریکی بین مدار اندازهگیری و مدار اصلی میشود.
صفحه مدرج یا پنل جلویی (Dial or Front Panel)
مقیاس مدرج (در آمپرسنجهای آنالوگ): صفحهای که مقیاس مدرج و نشانگرها روی آن چاپ شده است و عقربه در مقابل آن حرکت میکند تا مقدار جریان را نشان دهد.
صفحه نمایش دیجیتال (در آمپرسنجهای دیجیتال): پنل جلویی که شامل نمایشگر دیجیتال و کلیدهای تنظیم یا نمایش اطلاعات است.
کنترلها و تنظیمات (Controls and Settings)
دکمههای تنظیمات: برخی آمپرسنجهای دیجیتال دارای دکمههایی برای تنظیم محدوده اندازهگیری، صفر کردن نمایشگر، یا انتخاب حالتهای مختلف اندازهگیری هستند.
پتانسیومتر یا تنظیم کنندههای عقربه (در نوع آنالوگ): برای تنظیم صفر نمایشگر یا کالیبراسیون آمپرسنج مورد استفاده قرار میگیرد.
نور پسزمینه (Backlight): در برخی از آمپرسنجهای دیجیتال، برای خواندن بهتر نمایشگر در شرایط نوری ضعیف، از نور پسزمینه استفاده میشود. این نور معمولاً از طریق LED تأمین میشود و به راحتی قابل روشن و خاموش کردن است.
پورتهای ارتباطی (Communication Ports): برخی از آمپرسنجهای مدرن دارای پورتهای ارتباطی مانند RS485، Modbus یا USB هستند که امکان اتصال به سیستمهای مانیتورینگ از راه دور یا کامپیوترها را فراهم میکنند. این پورتها برای ارسال دادههای اندازهگیری شده به سیستمهای دیگر یا دریافت تنظیمات استفاده میشوند.
محافظها و فیوزها (Fuses and Protectors): این اجزا برای حفاظت از آمپرسنج در برابر جریانهای اضافی یا اتصال کوتاه به کار میروند. وجود فیوز یا مدارهای محافظتی داخلی میتواند به افزایش عمر مفید دستگاه و جلوگیری از آسیبهای ناخواسته کمک کند.
نشانگرها و لامپها (Indicators and Lamps): برخی آمپرسنجها دارای لامپهای نشانگر یا LEDهایی هستند که وضعیتهای مختلفی مثل روشن بودن، هشدار یا خطا را نشان میدهند.
شرکت های سازنده نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
تعدادی از شرکتهای معتبر در سطح جهانی در زمینه تولید و عرضه نمایشگرهای آمپرسنج تابلویی فعالیت میکنند. این شرکتها محصولات متنوعی را برای کاربردهای مختلف صنعتی، تجاری و حتی خانگی ارائه میدهند. برخی از مشهورترین شرکتهای سازنده نمایشگر آمپرسنج تابلویی عبارتند از:
Schneider Electric: شرکت فرانسوی Schneider Electric یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی در جهان است. این شرکت انواع مختلفی از آمپرسنجهای تابلویی و تجهیزات مرتبط با آن را ارائه میدهد که به دلیل کیفیت بالا و قابلیت اطمینان شناخته شدهاند.
Siemens: یک شرکت بزرگ آلمانی است که در زمینه تولید تجهیزات الکتریکی و الکترونیکی فعال است. آمپرسنجهای تابلویی این شرکت از جمله محصولات معتبر و با کیفیت بالا در بازار هستند.
ABB: شرکت سوئیسیسوئدی ABB نیز یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی است و آمپرسنجهای تابلویی متنوعی را برای کاربردهای مختلف صنعتی تولید میکند. محصولات این شرکت به دلیل دوام بالا و دقت قابل توجه، در بسیاری از صنایع مورد استفاده قرار میگیرند.
Eaton: یک شرکت آمریکایی است که در زمینه تولید تجهیزات الکتریکی و مدیریت انرژی فعالیت میکند. این شرکت نیز آمپرسنجهای تابلویی با کیفیتی را تولید میکند که در کاربردهای صنعتی و تجاری مورد استفاده قرار میگیرند.
Yokogawa: یک شرکت ژاپنی است که در زمینه تولید تجهیزات اندازهگیری و کنترل صنعتی فعال است. این شرکت آمپرسنجهای تابلویی با دقت بالا و قابلیت اطمینان عالی تولید میکند که در بسیاری از صنایع از جمله برق و الکترونیک استفاده میشوند.
GE (General Electric): یکی از قدیمیترین و بزرگترین شرکتهای تولید تجهیزات الکتریکی در ایالات متحده است. این شرکت انواع مختلفی از آمپرسنجهای تابلویی و ابزارهای اندازهگیری را تولید میکند که به دلیل کیفیت و نوآوری مورد توجه قرار میگیرند.
L&T (Larsen & Toubro): یک شرکت هندی است که در زمینه تولید تجهیزات الکتریکی و الکترونیکی فعالیت دارد. این شرکت آمپرسنجهای تابلویی متنوعی را ارائه میدهد که در بازارهای آسیایی بسیار پرطرفدار هستند.
Hager: یک شرکت آلمانی است که در زمینه تولید تجهیزات الکتریکی ساختمان و صنعتی فعالیت میکند. آمپرسنجهای تابلویی این شرکت به دلیل کیفیت بالا و طراحیهای کاربرپسند شناخته شدهاند.
Lovato Electric: یک شرکت ایتالیایی است که در زمینه تولید تجهیزات الکتریکی و اتوماسیون صنعتی فعالیت میکند. آمپرسنجهای تابلویی این شرکت به دلیل کارایی بالا و دوام خوب در صنایع مختلف مورد استفاده قرار میگیرند.
Crompton Instruments: که بخشی از گروه TE Connectivity است، یکی از تولیدکنندگان معروف آمپرسنجهای تابلویی و تجهیزات اندازهگیری الکتریکی است. این شرکت محصولات متنوعی را برای کاربردهای مختلف ارائه میدهد.
:Mitsubishi Electric نیز یکی از شرکتهای بزرگ ژاپنی است که در زمینه تولید تجهیزات الکتریکی و الکترونیکی فعالیت میکند. آمپرسنجهای تابلویی این شرکت به دلیل کیفیت بالا و قابلیت اعتماد مورد توجه هستند.
Red Lion Controls: یک شرکت آمریکایی است که در زمینه تولید تجهیزات کنترل صنعتی و ابزارهای اندازهگیری فعالیت میکند. آمپرسنجهای تابلویی این شرکت در کاربردهای صنعتی و اتوماسیون مورد استفاده قرار میگیرند.
نکات مهم هنگام خرید نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
هنگام خرید نمایشگر آمپرسنج تابلویی، توجه به چندین نکته مهم میتواند تضمین کند که شما دستگاهی مناسب با نیازهای خود انتخاب میکنید. در ادامه به برخی از این نکات کلیدی اشاره میکنیم:
نوع نمایشگر (آنالوگ یا دیجیتال)
نمایشگر آنالوگ: این نوع معمولاً سادهتر و ارزانتر است و برای کاربردهایی مناسب است که تغییرات سریع جریان باید به صورت دیداری مشاهده شود.
نمایشگر دیجیتال: دقت بالاتری دارد و خواندن مقادیر از آن آسانتر است. همچنین این نوع معمولاً دارای قابلیتهای اضافی مانند نمایش حداکثر و حداقل جریان، ثبت دادهها و ارتباط با سیستمهای کنترلی است.
کلاس دقت (Accuracy Class): دقت آمپرسنج یکی از مهمترین معیارها است. بسته به نیاز، باید آمپرسنجی با کلاس دقت مناسب انتخاب کنید. برای کاربردهای صنعتی دقیق، کلاس دقت بالاتر (مثلاً 0.5 یا 1.0) مورد نیاز است.
محدوده اندازهگیری (Measurement Range): محدوده اندازهگیری باید با جریان مورد انتظار در مدار مطابقت داشته باشد. انتخاب محدوده مناسب باعث میشود که دقت اندازهگیری بهینه باشد و از بارگذاری بیش از حد آمپرسنج جلوگیری شود.
سازگاری با جریانهای AC و DC: برخی آمپرسنجها تنها برای جریان AC یا DC طراحی شدهاند. مطمئن شوید که آمپرسنج خریداری شده با نوع جریان مورد نظر شما سازگار است. برخی مدلها قادر به اندازهگیری هر دو نوع جریان هستند.
قابلیت نصب و ابعاد (Mounting and Size): اطمینان حاصل کنید که آمپرسنج با ابعاد تابلو برق و نوع نصب (مثلاً نصب تابلویی یا روی ریل DIN) سازگار است. اندازه فیزیکی دستگاه باید با محل نصب تطابق داشته باشد.
کیفیت ساخت و مواد مورد استفاده: بدنه آمپرسنج باید از مواد با کیفیت ساخته شده باشد که در برابر شرایط محیطی مانند حرارت، رطوبت و گرد و غبار مقاومت کند. استفاده از مواد مقاوم میتواند به افزایش طول عمر دستگاه کمک کند.
مصرف انرژی: مصرف انرژی دستگاه به خصوص در آمپرسنجهای دیجیتال مهم است. دستگاههایی با مصرف انرژی کمتر برای کارکرد مداوم در تابلوهای برق ترجیح داده میشوند.
قابلیتهای اضافی
خروجیهای آنالوگ یا دیجیتال: اگر نیاز به ارسال دادهها به سیستمهای کنترلی یا مانیتورینگ دارید، آمپرسنج باید دارای خروجیهای مناسب باشد.
قابلیت ارتباطات: پورتهای ارتباطی مانند RS485 یا Modbus برای ادغام در سیستمهای اتوماسیون صنعتی بسیار مفید هستند.
نور پسزمینه: در صورت نیاز به خواندن در محیطهای کمنور، این ویژگی میتواند مفید باشد.
مقاومت در برابر نویز الکتریکی: در محیطهای صنعتی که احتمال وجود نویز الکتریکی بالاست، باید اطمینان حاصل کنید که آمپرسنج از مقاومت کافی در برابر تداخلات الکترومغناطیسی برخوردار است.
گارانتی و پشتیبانی فنی: از شرکت سازنده یا تامینکننده دستگاه در مورد شرایط گارانتی و خدمات پس از فروش سوال کنید. داشتن پشتیبانی فنی مناسب میتواند در حل مشکلات احتمالی و انجام کالیبراسیون دورهای بسیار مفید باشد.
مستندسازی و آموزش: دستورالعملهای نصب و استفاده از آمپرسنج باید واضح و دقیق باشد. همچنین، در صورت نیاز به آموزش، برخی تامینکنندگان خدمات آموزشی برای نصب و استفاده صحیح از دستگاه ارائه میدهند.
قیمت: قیمت یکی از عوامل مهم در انتخاب است، اما نباید تنها معیار باشد. به تناسب قیمت و کیفیت توجه کنید و به دنبال دستگاهی باشید که بهترین ویژگیها را در محدوده بودجه شما ارائه دهد.
نظرات و بازخورد مشتریان: بررسی نظرات و بازخوردهای کاربران قبلی میتواند دید خوبی نسبت به عملکرد و قابلیت اطمینان دستگاه به شما بدهد. همچنین، برندهای شناختهشده و معتبر معمولاً محصولات با کیفیتتری ارائه میدهند.
سازگاری با سیستمهای موجود: اگر آمپرسنج باید در یک سیستم موجود نصب شود، اطمینان حاصل کنید که با تجهیزات و پروتکلهای موجود سازگار است تا از مشکلات احتمالی در یکپارچگی سیستم جلوگیری شود.
استاندارد ساخت و کلاس بندی نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
استاندارد ساخت و کلاسبندی نمایشگر آمپرسنج تابلویی (Panel ammeter display) تحت تأثیر استانداردهای بینالمللی و ملی قرار دارد که هدف آنها تضمین دقت، ایمنی و کیفیت عملکرد این تجهیزات است. در ادامه به برخی از مهمترین استانداردها و کلاسبندیهای مرتبط با این تجهیزات اشاره میکنیم:
استانداردهای بینالمللی
IEC 60051: این استاندارد مربوط به ابزارهای اندازهگیری الکتریکی است که به ویژه در مورد آمپرسنجها و ولتمترهای تابلویی اعمال میشود. این استاندارد به مشخصات عمومی، روشهای آزمون، و کلاسهای دقت برای آمپرسنجها میپردازد.
IEC 61010: این استاندارد به الزامات ایمنی تجهیزات اندازهگیری الکتریکی میپردازد و در مورد آمپرسنجهای تابلویی نیز اعمال میشود. هدف این استاندارد حفاظت کاربران در برابر شوک الکتریکی، حرارت بیش از حد و سایر خطرات است.
ANSI C39.1: این استاندارد آمریکایی نیز برای ابزارهای اندازهگیری الکتریکی از جمله آمپرسنجها مورد استفاده قرار میگیرد. ANSI C39.1 بر دقت، پایداری و ایمنی تمرکز دارد.
کلاس دقت (Accuracy Class): کلاس دقت تعیینکننده میزان خطای مجاز یک آمپرسنج در اندازهگیری جریان است. هر چه کلاس دقت عدد کوچکتری داشته باشد، آمپرسنج دقیقتر است. برخی از کلاسهای دقت رایج شامل موارد زیر هستند:
کلاس 0.1: آمپرسنج با این کلاس دقت بالایی دارد و برای کاربردهای حساس و دقیق استفاده میشود.
کلاس 0.5: این کلاس دقت نیز بسیار خوب است و در کاربردهای صنعتی معمول مورد استفاده قرار میگیرد.
کلاس 1.0: دقت متوسط برای بسیاری از کاربردهای صنعتی و تجاری کافی است.
کلاس 1.5 و 2.5: این کلاسها برای کاربردهای کمتر حساس و جایی که دقت خیلی بالایی مورد نیاز نیست، استفاده میشوند.
استانداردهای ملی: بسیاری از کشورها علاوه بر استانداردهای بینالمللی، استانداردهای ملی خاص خود را دارند. به عنوان مثال:
IS 1248: این استاندارد هندی به ابزارهای اندازهگیری الکتریکی از جمله آمپرسنجها اختصاص دارد.
DIN 43700: استاندارد آلمانی که به مشخصات تجهیزات اندازهگیری الکتریکی میپردازد.
کلاسبندی حفاظت (IP Rating): آمپرسنجهای تابلویی بر اساس میزان حفاظت از ورود گرد و غبار و آب، طبق استاندارد IEC 60529، کلاسبندی میشوند:
IP20: حداقل حفاظت در برابر تماس با دست و عدم حفاظت در برابر آب.
IP54: حفاظت متوسط در برابر گرد و غبار و پاشش آب.
IP65: حفاظت کامل در برابر گرد و غبار و مقاومت در برابر پاشش آب با فشار بالا.
استانداردهای محیطی
برخی استانداردها نیز به شرایط محیطی عملکرد آمپرسنجها میپردازند، مانند:
IEC 60068: استاندارد برای آزمونهای محیطی تجهیزات الکتریکی، شامل آزمونهای حرارتی، رطوبت، شوک و لرزش.
کلاسبندی مقاومت در برابر تداخل الکترومغناطیسی (EMC)
IEC 61326: استاندارد برای تجهیزات اندازهگیری، کنترل و آزمایشگاهی که به موضوع سازگاری الکترومغناطیسی (EMC) میپردازد.
EN 55022 و EN 55024: این استانداردها به الزامات انتشار و مصونیت الکترومغناطیسی در تجهیزات الکتریکی میپردازند.
کلاسبندی دمای کاری: برخی آمپرسنجها بر اساس محدوده دمای کاری طبقهبندی میشوند که بر اساس استانداردهای خاص، برای عملکرد در شرایط دمایی مختلف از جمله دماهای بسیار پایین یا بالا طراحی شدهاند.
استانداردهای کالیبراسیون: برای اطمینان از دقت آمپرسنجها، کالیبراسیون منظم ضروری است. استانداردهایی مانند ISO/IEC 17025 برای کالیبراسیون و آزمایشگاههای آزمون به کار میروند.
تعمیر و سرویس دوره ای نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
تعمیر و سرویس دورهای نمایشگر آمپرسنج تابلویی (Panel ammeter display) برای حفظ دقت و کارایی آن بسیار مهم است. با انجام تعمیرات و سرویسهای منظم، میتوانید از عملکرد صحیح دستگاه در طول زمان اطمینان حاصل کنید و از خرابیهای ناگهانی جلوگیری کنید. در ادامه، مراحل و نکات مهمی که باید در تعمیر و سرویس دورهای آمپرسنجهای تابلویی رعایت شوند، توضیح داده میشوند:
بازرسی ظاهری و فیزیکی
بررسی وضعیت بدنه و اتصالات: اطمینان حاصل کنید که بدنه دستگاه هیچگونه ترکخوردگی، شکستگی یا نشانههای آسیب فیزیکی ندارد. اتصالات و ترمینالها باید محکم و بدون خوردگی باشند.
تمیز کردن دستگاه: گرد و غبار و آلودگیهای دیگر ممکن است بر عملکرد دستگاه تأثیر منفی بگذارند. به همین دلیل، با استفاده از یک پارچه نرم و خشک، بدنه و نمایشگر را به طور منظم تمیز کنید. اگر دستگاه در محیطهای صنعتی پر گرد و غبار نصب شده است، تمیزکاری مکرر ضروری است.
بررسی عملکرد نمایشگر
چک کردن نمایشگر دیجیتال یا عقربهای: مطمئن شوید که نمایشگر به درستی کار میکند و هیچگونه انحراف یا نقصی در نشان دادن مقدار جریان وجود ندارد. در نمایشگرهای دیجیتال، بررسی کنید که اعداد به درستی و بدون نوسان غیرعادی نمایش داده میشوند.
بررسی نور پسزمینه (در صورت وجود): در صورتی که آمپرسنج دارای نور پسزمینه است، عملکرد صحیح آن را بررسی کنید.
کالیبراسیون دورهای
کالیبراسیون: دقت آمپرسنج باید به طور منظم کالیبره شود تا از دقت اندازهگیری اطمینان حاصل شود. کالیبراسیون باید بر اساس توصیههای سازنده و با استفاده از تجهیزات استاندارد و معتبر انجام شود. اگر در اندازهگیریها انحراف مشاهده شد، تنظیمات لازم باید انجام شوند.
استفاده از مراجع کالیبراسیون معتبر: برای اطمینان از صحت کالیبراسیون، از مراجع و ابزارهای کالیبراسیون که دارای گواهینامه معتبر هستند استفاده کنید.
بررسی و تست ترمینالها و اتصالات الکتریکی
مقاومت اتصالات: مطمئن شوید که مقاومت اتصالات در محدوده مجاز قرار دارد و هیچگونه افت ولتاژ غیرعادی به دلیل اتصالات ضعیف وجود ندارد.
بررسی سیمکشیها: اطمینان حاصل کنید که سیمکشیها به درستی نصب شدهاند و هیچگونه خوردگی یا قطعی در سیمها وجود ندارد.
بررسی شنت (Shunt) و ترانسفورماتور جریان (CT)
عملکرد شنت: اگر آمپرسنج از شنت استفاده میکند، بررسی کنید که شنت دچار خرابی یا تغییر مقاومت نشده باشد. اگر شنت خراب شده یا مقاومت آن تغییر کرده است، باید آن را تعویض کنید.
عملکرد ترانسفورماتور جریان (CT): در آمپرسنجهای AC، اطمینان حاصل کنید که CT به درستی کار میکند و جریان ورودی به آمپرسنج متناسب با جریان اصلی مدار است. همچنین CT باید از نظر فیزیکی بررسی شود تا هیچگونه آسیب یا خوردگی نداشته باشد.
آزمون عملکرد مدارهای داخلی
بررسی مدارهای تقویتکننده و مبدلها: اطمینان حاصل کنید که مدارهای داخلی مانند تقویتکنندهها و مبدلهای آنالوگ به دیجیتال به درستی کار میکنند. در صورت لزوم، تعمیر یا تعویض قطعات انجام شود.
منبع تغذیه: بررسی کنید که منبع تغذیه داخلی آمپرسنج به درستی کار میکند و ولتاژهای مورد نیاز برای عملکرد دستگاه را فراهم میکند.
بهروزرسانی نرمافزار (در صورت وجود)
بهروزرسانی Firmware: اگر آمپرسنج شما دارای بخشهای دیجیتالی با نرمافزار داخلی است، بررسی کنید که آیا بهروزرسانیهای جدیدی برای نرمافزار موجود است و در صورت لزوم، دستگاه را بهروزرسانی کنید.
آزمونهای نهایی
تست عملکرد کامل: پس از انجام تعمیرات و سرویسهای مورد نیاز، عملکرد کلی دستگاه را مجدداً بررسی کنید. این شامل آزمون عملکرد تحت شرایط بار واقعی است تا اطمینان حاصل شود که دستگاه به درستی کار میکند.
مقایسه با مراجع استاندارد: نتایج اندازهگیری آمپرسنج را با مراجع استاندارد مقایسه کنید تا دقت اندازهگیری تایید شود.
ثبت و مستندسازی
ثبت نتایج: نتایج کالیبراسیون، تعمیرات و سرویسهای دورهای باید به دقت ثبت و مستندسازی شوند. این اطلاعات برای پیگیریهای بعدی و اطمینان از عملکرد صحیح دستگاه مفید خواهد بود.
بررسی و بهبودهای پیشگیرانه
تعویض قطعات فرسوده: اگر قطعاتی مانند شنت، ترمینالها یا مدارهای الکترونیکی در حال فرسودگی هستند، آنها را قبل از وقوع خرابیهای جدی تعویض کنید.
آموزش کاربران: کاربران و تکنسینها باید به طور منظم در مورد استفاده صحیح و سرویس آمپرسنجها آموزش ببینند تا از خرابیهای ناشی از استفاده نادرست جلوگیری شود.
شرایط محیطی کار با نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display)
شرایط محیطی کار با نمایشگر آمپرسنج تابلویی (Panel ammeter display) تأثیر زیادی بر عملکرد، دقت و عمر مفید دستگاه دارد. در ادامه، شرایط محیطی مختلفی که باید در هنگام استفاده از این تجهیزات مدنظر قرار گیرند، توضیح داده میشود:
دمای محیط
محدوده دمای کاری: هر دستگاه آمپرسنج تابلویی دارای محدوده دمای کاری مشخصی است که معمولاً در دفترچه راهنمای آن ذکر میشود. به طور معمول، این محدوده میتواند بین 0 تا 50 درجه سانتیگراد باشد، اما برخی مدلها ممکن است در دماهای پایینتر یا بالاتر نیز قابل استفاده باشند.
تأثیر دما بر دقت: دمای محیط میتواند بر دقت اندازهگیری تأثیر بگذارد. برخی دستگاهها دارای جبرانکنندههای دمایی هستند که اثرات ناشی از تغییرات دما را کاهش میدهند.
رطوبت محیط
محدوده رطوبت کاری: آمپرسنجها معمولاً برای کار در رطوبت نسبی 20 تا 80 درصد طراحی شدهاند. قرار گرفتن در محیطهایی با رطوبت بسیار بالا میتواند به خوردگی قطعات داخلی و خرابیهای الکتریکی منجر شود.
محافظت در برابر رطوبت: در صورت استفاده در محیطهای مرطوب، آمپرسنجهای با کلاس حفاظت IP65 یا بالاتر توصیه میشود تا از نفوذ رطوبت به داخل دستگاه جلوگیری شود.
گرد و غبار و آلایندهها
محیطهای آلوده و پرگرد و غبار: در محیطهایی که گرد و غبار یا آلایندههای شیمیایی وجود دارد، ممکن است نیاز به استفاده از آمپرسنجهایی با بدنههای مقاومتر و یا محفظههای محافظتکننده باشد.
تأثیر گرد و غبار: ورود گرد و غبار به داخل دستگاه میتواند بر عملکرد قطعات الکترونیکی تأثیر منفی بگذارد و عمر مفید دستگاه را کاهش دهد.
نویز الکتریکی و تداخلات الکترومغناطیسی (EMI)
محیطهای با نویز بالا: در محیطهایی که تداخلات الکترومغناطیسی یا نویز الکتریکی زیاد است، مانند کارگاههای صنعتی با دستگاههای بزرگ الکتریکی، باید از آمپرسنجهای با محافظت EMI بالا استفاده شود.
محافظت در برابر نویز: برخی آمپرسنجها به ویژه آنهایی که برای کاربردهای حساس طراحی شدهاند، دارای فیلترها و محافظتهای ویژه در برابر نویز الکتریکی هستند.
لرزش و شوک مکانیکی
محیطهای پرلرزش: در محیطهایی که لرزش یا شوکهای مکانیکی وجود دارد، مانند صنایع سنگین، باید از آمپرسنجهایی استفاده شود که مقاومت بالایی در برابر لرزش و ضربه دارند.
تثبیت دستگاه: اطمینان حاصل کنید که آمپرسنج به درستی نصب شده و تثبیت شده است تا از تأثیرات منفی لرزش بر دقت اندازهگیری جلوگیری شود.
نور محیط
خوانایی نمایشگر: در محیطهایی با نور کم یا زیاد، باید از آمپرسنجهایی با نمایشگرهای خوانا استفاده کرد. برخی آمپرسنجها دارای نور پسزمینه قابل تنظیم هستند که به بهبود خوانایی در شرایط نوری مختلف کمک میکند.
محافظت از نمایشگر: در محیطهایی با نور شدید یا تابش مستقیم آفتاب، ممکن است لازم باشد از محافظهای نوری برای جلوگیری از آسیب به نمایشگر استفاده شود.
فشار و ارتفاع
کار در ارتفاع بالا: در صورتی که آمپرسنج باید در ارتفاعات بالا نصب شود (بیش از 2000 متر از سطح دریا)، باید از دستگاههایی استفاده شود که برای کار در این شرایط طراحی شدهاند، زیرا فشار هوا میتواند بر عملکرد برخی تجهیزات الکتریکی تأثیر بگذارد.
فشار محیطی: برخی آمپرسنجها برای استفاده در محیطهای با فشار بالا یا پایین (مانند تأسیسات زیرزمینی یا ارتفاعات) باید دارای طراحی خاصی باشند که تحت تأثیر تغییرات فشار محیط قرار نگیرند.
پرتوهای یونیزان
محیطهای پرتوزا: اگر آمپرسنج در محیطی با پرتوهای یونیزان یا رادیواکتیو نصب میشود، باید از تجهیزات با محافظت ویژه استفاده شود که مقاومت کافی در برابر این پرتوها دارند
محیطهای با خطر انفجار (Hazardous Locations)
کار در محیطهای انفجاری: در محیطهایی که خطر انفجار وجود دارد (مانند محیطهای حاوی گازهای قابل اشتعال یا گرد و غبارهای قابل انفجار)، باید از آمپرسنجهایی استفاده شود که دارای تأییدیههای لازم برای کار در این شرایط (مانند ATEX) هستند.
ارتباطات و اتصالات
کابلکشی مناسب: در صورت نیاز به ارتباط دستگاه با سیستمهای دیگر، توجه به نوع کابلکشی و محافظت از اتصالات در برابر شرایط محیطی (مانند رطوبت، گرد و غبار یا نویز الکتریکی) اهمیت دارد.
استانداردهای ارتباطی: اطمینان حاصل کنید که دستگاه و اتصالات آن با استانداردهای ارتباطی مورد نیاز سازگار هستند.
نمایشگر آمپرسنج تابلویی - (Panel Ammeter Display) در چه صنایعی مورد استفاده قرار می گیرد
نمایشگر آمپرسنج تابلویی (Panel ammeter display) در صنایع مختلف برای اندازهگیری و نمایش جریان الکتریکی در مدارها و سیستمهای برقی مورد استفاده قرار میگیرد. برخی از صنایعی که از این دستگاه استفاده میکنند عبارتند از:
صنایع تولید برق: در نیروگاهها و تأسیسات تولید برق برای نظارت بر جریان الکتریکی در ژنراتورها، ترانسفورماتورها و سایر تجهیزات حیاتی.
صنایع نفت و گاز: در پالایشگاهها و تأسیسات پتروشیمی برای نظارت بر جریان الکتریکی در پمپها، کمپرسورها و تجهیزات دیگر.
صنایع خودروسازی: در خطوط تولید و تست خودروها برای اندازهگیری جریان در مدارهای الکتریکی خودرو.
صنایع فلزات و معادن: در کارخانجات ذوب و تولید فلزات برای کنترل جریان در کورهها و سایر تجهیزات صنعتی
صنایع تولید و توزیع برق: در شبکههای توزیع برق برای نظارت بر جریان الکتریکی در ایستگاههای فرعی و تجهیزات انتقال.
صنایع ساخت تجهیزات الکتریکی: در تولید و تست تجهیزات الکتریکی مانند موتورهای الکتریکی، ژنراتورها، و دستگاههای الکترونیکی.
صنایع ساختمانی و تأسیساتی: در ساختمانهای بزرگ برای مانیتورینگ سیستمهای الکتریکی و اطمینان از عملکرد صحیح آنها.
صنایع کشتیسازی و دریایی: در کشتیها و تأسیسات دریایی برای نظارت بر سیستمهای الکتریکی.
