مولتی متر دیجیتال – (Digital multimeter)
مولتی متر دیجیتال - (Digital multimeter)
مولتی‌متر (Multimeter) یک دستگاه اندازه‌گیری الکترونیکی است که برای اندازه‌گیری مقادیر مختلف الکتریکی مانند ولتاژ (ولت)، جریان (آمپر) و مقاومت (اهم) استفاده می‌شود. مولتی‌مترها در دو نوع اصلی آنالوگ و دیجیتال موجود هستند.
کاربردهای مولتی‌متر
اندازه‌گیری ولتاژ: اندازه‌گیری ولتاژ مستقیم (DC) و متناوب (AC) در مدارها.
اندازه‌گیری جریان: اندازه‌گیری جریان مستقیم (DC) و متناوب (AC) در مدارها.
اندازه‌گیری مقاومت: اندازه‌گیری مقاومت الکتریکی قطعات و سیم‌ها.
تست دیود و ترانزیستور: بررسی سلامت دیودها و ترانزیستورها.
آزمایش پیوستگی: تست اتصالات و بررسی عدم قطعی در مدار.
اجزای مولتی‌متر
صفحه نمایش: در مولتی‌مترهای دیجیتال، صفحه نمایش LCD برای نمایش مقادیر اندازه‌گیری شده.
کلید انتخاب‌گر: برای انتخاب نوع اندازه‌گیری (ولتاژ، جریان، مقاومت).
پروب‌ها: سیم‌های قرمز و سیاه که برای اتصال مولتی‌متر به مدار یا قطعه مورد نظر استفاده می‌شوند.
اتصال‌ها: محل‌های اتصال پروب‌ها به مولتی‌متر که معمولاً شامل سه پورت (COM، VΩmA، 10A) است.
نکات ایمنی در استفاده از مولتی‌متر
همیشه قبل از اندازه‌گیری، نوع اندازه‌گیری را به درستی انتخاب کنید.
پروب‌ها را به درستی و با توجه به نوع اندازه‌گیری متصل کنید.
در اندازه‌گیری ولتاژ و جریان‌های بالا احتیاط کنید و از تنظیمات صحیح استفاده کنید.
تاریخچه کاربرد مولتی متر دیجیتال - (Digital multimeter)
مولتی‌مترها از زمان اختراع خود، تحولات و پیشرفت‌های بسیاری را پشت سر گذاشته‌اند. تاریخچه کاربرد مولتی‌متر به چندین دهه پیش بازمی‌گردد و شامل تغییرات عمده‌ای در طراحی و عملکرد آن می‌شود.
تاریخچه مولتی‌متر
اوایل قرن بیستم:
1900s: اولین ابزارهای اندازه‌گیری چندگانه، که به عنوان آوامتر (Avometer) شناخته می‌شدند، در این دوره ظهور کردند. این دستگاه‌ها قادر به اندازه‌گیری جریان، ولتاژ و مقاومت بودند.
1920s: اولین مولتی‌متر توسط شرکت Automatic Coil Winder and Electrical Equipment Co. Ltd. (ACWEECO) در انگلستان ساخته شد. این مولتی‌مترها آنالوگ بودند و برای اندازه‌گیری ولتاژ و جریان طراحی شده بودند.
دهه ۱۹۳۰ تا ۱۹۴۰:
مولتی‌مترها به تدریج به ابزاری رایج برای تکنسین‌های الکترونیک تبدیل شدند. دستگاه‌های اولیه آنالوگ بودند و از یک سیم‌پیچ متحرک در میدان مغناطیسی برای اندازه‌گیری استفاده می‌کردند.
در دوران جنگ جهانی دوم، مولتی‌مترها نقش مهمی در تعمیر و نگهداری تجهیزات نظامی و ارتباطی ایفا کردند.
دهه ۱۹۵۰ تا ۱۹۶۰:
مولتی‌مترهای آنالوگ با دقت بالاتر و قابلیت‌های بیشتری معرفی شدند. طراحی‌های جدیدتر شامل مقیاس‌های بیشتر و گزینه‌های اندازه‌گیری متنوع‌تر بود.
در این دوره، مولتی‌مترها به ابزار استاندارد برای برق‌کاران و مهندسان تبدیل شدند.
دهه ۱۹۷۰ تا ۱۹۸۰:
1970s: با پیشرفت فناوری نیمه‌رسانا، مولتی‌مترهای دیجیتال (DMM – Digital Multimeter) معرفی شدند. این مولتی‌مترها از نمایشگرهای دیجیتال برای نشان دادن مقادیر اندازه‌گیری شده استفاده می‌کردند که دقت و خوانایی را بهبود بخشید.
1980s: مولتی‌مترهای دیجیتال به طور گسترده در صنایع مختلف مورد استفاده قرار گرفتند و قیمت آنها نیز به مرور کاهش یافت، که موجب دسترسی بیشتر کاربران به این دستگاه‌ها شد.
دهه ۱۹۹۰ تا:
مولتی‌مترهای دیجیتال پیشرفته‌تر با قابلیت‌های اضافه مانند اتصال به کامپیوتر، ذخیره‌سازی داده‌ها، و اندازه‌گیری پارامترهای مختلف مانند فرکانس و ظرفیت خازن معرفی شدند.
در حال حاضر، مولتی‌مترها به عنوان ابزاری استاندارد در آزمایشگاه‌های الکترونیک، کارگاه‌های تعمیرات و حتی منازل مورد استفاده قرار می‌گیرند.
کاربردهای مدرن مولتی‌متر:امروزه، مولتی‌مترها ابزارهای چندکاره‌ای هستند که در بسیاری از کاربردهای الکترونیکی و برقی مورد استفاده قرار می‌گیرند. برخی از کاربردهای مدرن مولتی‌متر شامل:
تعمیر و نگهداری تجهیزات الکترونیکی: بررسی و عیب‌یابی مدارها و قطعات الکترونیکی.
آموزش و یادگیری: ابزارهای آموزشی برای دانشجویان و علاقه‌مندان به الکترونیک.
صنعت برق: اندازه‌گیری و مانیتورینگ پارامترهای الکتریکی در تأسیسات صنعتی.
خانگی: استفاده در تعمیرات خانگی و پروژه‌های DIY.

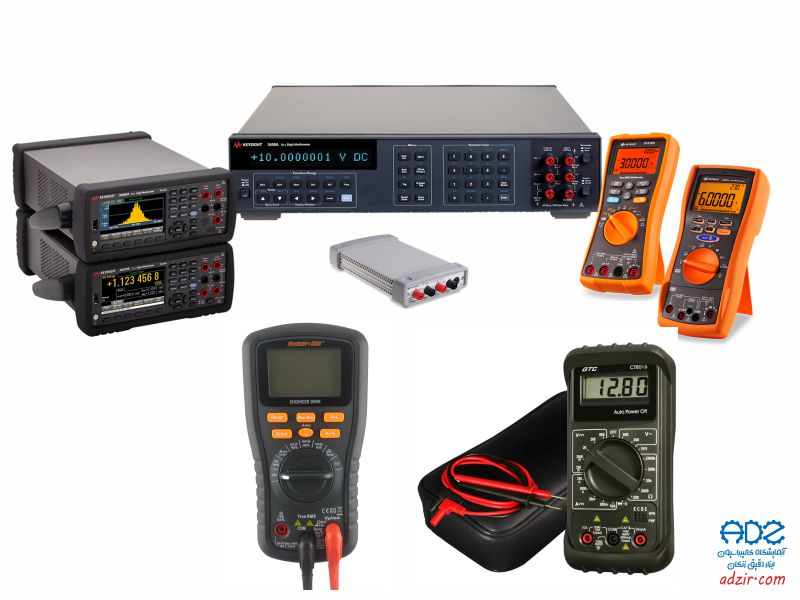

انواع مولتی متر دیجیتال - (Digital multimeter)
مولتی‌مترها به طور کلی به دو دسته اصلی تقسیم می‌شوند: مولتی‌مترهای آنالوگ و مولتی‌مترهای دیجیتال. هر یک از این دسته‌ها ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه، انواع مولتی‌مترها و ویژگی‌های هر کدام را بررسی می‌کنیم.
مولتی‌متر آنالوگ (Analog Multimeter)
مولتی‌مترهای آنالوگ از یک مقیاس متحرک و عقربه برای نمایش مقادیر اندازه‌گیری شده استفاده می‌کنند.
ویژگی‌ها:
نمایش مقادیر: با استفاده از یک عقربه که بر روی مقیاس حرکت می‌کند.
سادگی: طراحی ساده و مقاوم.
نیاز به کالیبراسیون: به دلیل داشتن قطعات مکانیکی، به کالیبراسیون دوره‌ای نیاز دارند.
عمر باتری: معمولاً باتری کمتری مصرف می‌کنند.
کاربردها:
کاربرد در محیط‌های صنعتی و کارگاه‌ها.
مفید برای اندازه‌گیری‌های سریع و بدون نیاز به دقت بسیار بالا.
مولتی‌متر دیجیتال (Digital Multimeter)
مولتی‌مترهای دیجیتال (DMM) از صفحه نمایش دیجیتال برای نمایش مقادیر اندازه‌گیری شده استفاده می‌کنند.
ویژگی‌ها:
دقت بالا: دارای دقت و وضوح بالا در نمایش مقادیر.
قابلیت‌های اضافی: اندازه‌گیری پارامترهای مختلف مانند فرکانس، ظرفیت خازن، دما و غیره.
حافظه داخلی: برخی مدل‌ها دارای حافظه برای ذخیره مقادیر اندازه‌گیری شده هستند.
اتصال به کامپیوتر: امکان اتصال به کامپیوتر و انتقال داده‌ها.
خودکار بودن: تنظیمات خودکار برای مقیاس‌ها و حالت‌های مختلف اندازه‌گیری.
کاربردها:
استفاده گسترده در آزمایشگاه‌ها و صنایع مختلف.
مناسب برای مهندسان، تکنسین‌ها و کاربران حرفه‌ای که به دقت و قابلیت‌های بیشتری نیاز دارند.
انواع مولتی‌مترهای دیجیتال بر اساس قابلیت‌ها
مولتی‌متر دیجیتال پایه:
ویژگی‌ها: اندازه‌گیری ولتاژ، جریان و مقاومت.
کاربردها: مناسب برای استفاده‌های عمومی و خانگی.
مولتی‌متر دیجیتال پیشرفته:
ویژگی‌ها: علاوه بر ولتاژ، جریان و مقاومت، قابلیت اندازه‌گیری پارامترهای دیگری مانند فرکانس، دما، ظرفیت خازن و تست دیود.
کاربردها: مناسب برای کاربردهای حرفه‌ای و صنعتی.
مولتی‌متر کلمپی (Clamp Meter):
ویژگی‌ها: دارای کلمپ برای اندازه‌گیری جریان بدون نیاز به قطع مدار.
کاربردها: اندازه‌گیری جریان‌های بالا در سیم‌ها و کابل‌ها، مناسب برای برق‌کاران و تکنسین‌های صنعتی.
مولتی‌متر خودکار (Auto-Ranging Multimeter):
ویژگی‌ها: قابلیت تنظیم خودکار محدوده اندازه‌گیری بر اساس مقدار پارامتر مورد نظر.
کاربردها: سهولت در استفاده و کاهش خطاهای انسانی در تنظیم محدوده اندازه‌گیری.
مولتی‌متر بلوتوث‌دار:
ویژگی‌ها: قابلیت اتصال به دستگاه‌های هوشمند از طریق بلوتوث برای مانیتورینگ و تحلیل داده‌ها.
کاربردها: مناسب برای کارهای تحقیقاتی و تحلیل‌های پیشرفته.

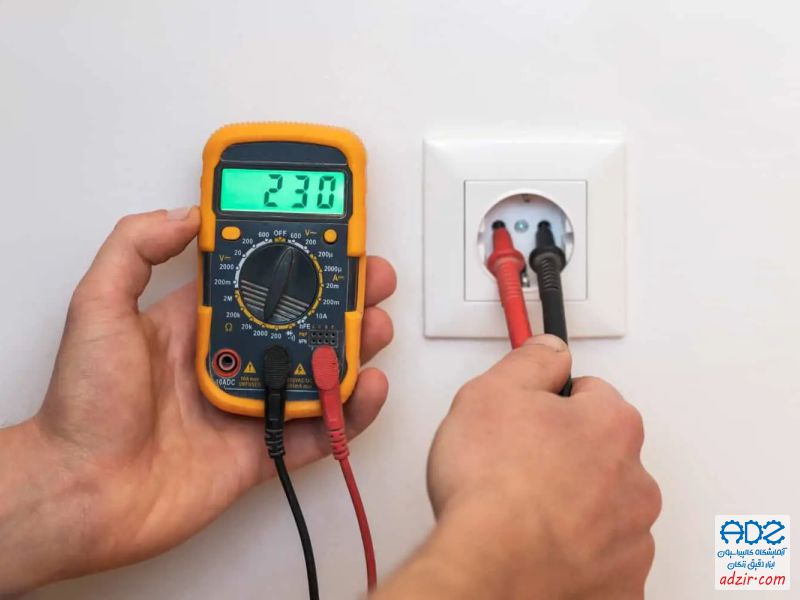

نحوه استفاده و کارکرد مولتی متر دیجیتال - (Digital multimeter)
مولتی‌متر یک ابزار الکتریکی است که برای اندازه‌گیری ولتاژ، جریان و مقاومت در مدارهای الکتریکی استفاده می‌شود. این ابزار به شما امکان می‌دهد تا مخرجی برق و وضعیت مختلف قطعات الکتریکی و الکترونیکی را اندازه‌گیری کنید. روش استفاده از مولتی‌متر عموماً به این صورت است:
تنظیم مولتی‌متر: ابتدا مولتی‌متر را برای نوع اندازه‌گیری مورد نظر تنظیم کنید. مولتی‌مترها معمولاً دارای حالت‌های اندازه‌گیری ولتاژ AC و DC، جریان AC و DC، و مقاومت هستند. همچنین برخی از مولتی‌مترها دارای حالت‌های اندازه‌گیری مانند فرکانس، دما، و خازن هستند.
اتصال مولتی‌متر به مدار: با استفاده از پراب‌های مولتی‌متر، اتصالات مولتی‌متر را به مدار الکتریکی برقرار کنید. برای اندازه‌گیری ولتاژ، پراب‌ها را به دو نقطه مدار که می‌خواهید ولتاژ آن را اندازه‌گیری کنید، متصل کنید. برای اندازه‌گیری جریان، پراب‌ها را به سری مداری که جریان آن را می‌خواهید اندازه‌گیری کنید، متصل کنید. برای اندازه‌گیری مقاومت، پراب‌ها را به دو طرف مقاومت مورد نظر متصل کنید.
خواندن مقادیر: وقتی مولتی‌متر به مدار متصل است، مقادیر اندازه‌گیری شده (مثلاً ولتاژ، جریان یا مقاومت) روی صفحه نمایش مولتی‌متر ظاهر خواهد شد. مولتی‌متر معمولاً این مقادیر را به واحدهای معمولی نظیر ولت، آمپر، و اهم نمایش می‌دهد.
مراقبت از ایمنی: هنگام استفاده از مولتی‌متر، باید به ایمنی خود و دستگاه دقت کنید. مطمئن شوید که باتری مولتی‌متر به درستی کار می‌کند، و همچنین در صورت نیاز به اتصال مولتی‌متر به مدارهای با ولتاژ بالا، از مولتی‌مترهای با ایمنی بالا استفاده کنید.
مقایسه انواع مولتی متر دیجیتال - (Digital multimeter)

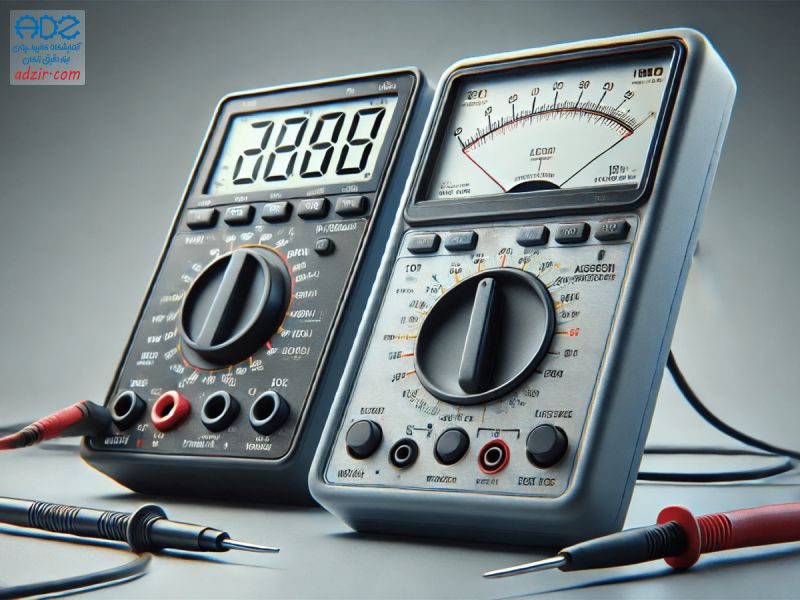

مولتی‌مترها ابزارهای چندکاره‌ای هستند که در دو نوع اصلی آنالوگ و دیجیتال موجودند. هر نوع دارای مزایا و معایب خاص خود است که آنها را برای کاربردهای خاصی مناسب می‌سازد. در ادامه به مقایسه انواع مولتی‌متر می‌پردازیم:
مولتی‌مترهای آنالوگ :مولتی‌مترهای آنالوگ از یک عقربه مکانیکی برای نمایش مقادیر اندازه‌گیری شده استفاده می‌کنند.
مزایا:
پاسخ زمانی سریع: مولتی‌مترهای آنالوگ معمولاً زمان پاسخ سریعتری نسبت به مولتی‌مترهای دیجیتال دارند که این ویژگی برای اندازه‌گیری مقادیر متغیر یا سیگنال‌های متناوب مفید است.
پایداری در نویز: این مولتی‌مترها معمولاً در محیط‌های دارای نویز کمتر تحت تأثیر قرار می‌گیرند و پایداری بهتری دارند.
معایب:
دقت کمتر: دقت مولتی‌مترهای آنالوگ معمولاً کمتر از مولتی‌مترهای دیجیتال است.
خوانش سخت‌تر: خواندن دقیق مقادیر از روی صفحه نمایش عقربه‌ای ممکن است سخت‌تر باشد.
عدم وجود امکانات اضافی: مولتی‌مترهای آنالوگ معمولاً امکانات اضافی مانند ذخیره داده‌ها، اتصال به کامپیوتر و غیره را ندارند.
مولتی‌مترهای دیجیتال :مولتی‌مترهای دیجیتال از یک صفحه نمایش دیجیتالی برای نمایش مقادیر اندازه‌گیری شده استفاده می‌کنند.
مزایا:
دقت بالا: مولتی‌مترهای دیجیتال دقت بالاتری دارند و قادر به نمایش مقادیر دقیق‌تر هستند.
خوانش آسان: خواندن مقادیر از روی صفحه نمایش دیجیتالی آسان‌تر است و خطای انسانی کمتری دارد.
امکانات اضافی: مولتی‌مترهای دیجیتال معمولاً دارای امکانات اضافی مانند ذخیره داده‌ها، اتصال به کامپیوتر، تست دیود و ترانزیستور و غیره هستند.
قابلیت اتو رنج: بسیاری از مولتی‌مترهای دیجیتال دارای قابلیت اتو رنج هستند که به طور خودکار دامنه اندازه‌گیری را تنظیم می‌کنند.
معایب:
پاسخ زمانی کندتر: مولتی‌مترهای دیجیتال ممکن است زمان پاسخ کمتری داشته باشند که این ویژگی در اندازه‌گیری سیگنال‌های سریعتر ممکن است مشکل‌ساز شود.
حساسیت به نویز: مولتی‌مترهای دیجیتال ممکن است بیشتر تحت تأثیر نویزهای الکترومغناطیسی قرار گیرند.
مولتی‌مترهای کلمپی (Clamp Meters) :این مولتی‌مترها مخصوص اندازه‌گیری جریان هستند و دارای یک گیره کلمپی برای اندازه‌گیری جریان بدون نیاز به قطع مدار می‌باشند.
مزایا:
اندازه‌گیری بدون تماس: می‌توان جریان را بدون قطع مدار اندازه‌گیری کرد که ایمن‌تر و سریعتر است.
مناسب برای جریان‌های بالا: برای اندازه‌گیری جریان‌های بالا مناسب هستند.
معایب:
دقت کمتر در ولتاژ و مقاومت: ممکن است دقت کمتری نسبت به مولتی‌مترهای دیجیتال و آنالوگ در اندازه‌گیری ولتاژ و مقاومت داشته باشند.
بررسی صحت عملکرد مولتی متر دیجیتال - (Digital multimeter)
بررسی صحت عملکرد مولتی‌متر (کالیبراسیون مولتی‌متر) بسیار مهم است، زیرا صحت اندازه‌گیری‌ها به عملکرد صحیح دستگاه بستگی دارد. در زیر مراحل و روش‌های مختلفی برای بررسی صحت عملکرد مولتی‌متر آورده شده است:
بررسی اولیه:
باتری: اطمینان حاصل کنید که باتری مولتی‌متر به درستی کار می‌کند. باتری ضعیف می‌تواند منجر به نتایج نادرست شود.
اتصالات و پراب‌ها: بررسی کنید که اتصالات و پراب‌های مولتی‌متر سالم و بدون خرابی هستند.
تنظیمات: مطمئن شوید که مولتی‌متر روی تنظیمات صحیح (مانند نوع اندازه‌گیری و دامنه) قرار دارد.
تست عملکرد مولتی‌متر:
تست مقاومت:
مقاومت معلوم: یک مقاومت معلوم با مقدار دقیق را به دو پراب مولتی‌متر متصل کنید و مقدار اندازه‌گیری شده را با مقدار واقعی مقایسه کنید.
اتصال کوتاه: دو پراب را به یکدیگر متصل کنید و مطمئن شوید که مولتی‌متر عدد نزدیک به صفر اهم را نشان می‌دهد.
تست ولتاژ:
منبع ولتاژ دقیق: از یک منبع ولتاژ دقیق (مانند یک باتری 1.5 ولت یا 9 ولت که مقدار دقیق ولتاژ آن را می‌دانید) استفاده کنید و ولتاژ اندازه‌گیری شده را با مقدار واقعی مقایسه کنید.
تست ولتاژ AC و DC: هر دو حالت ولتاژ AC و DC را بررسی کنید تا از صحت عملکرد در هر دو حالت مطمئن شوید.
تست جریان:
منبع جریان معلوم: از یک منبع جریان معلوم استفاده کنید و مقدار جریان را با مقدار واقعی مقایسه کنید. توجه داشته باشید که برای اندازه‌گیری جریان باید مولتی‌متر را به صورت سری در مدار قرار دهید.
کالیبراسیون حرفه‌ای: اگر مولتی‌متر شما نیاز به دقت بالا دارد و شما به طور مرتب از آن استفاده می‌کنید، ممکن است نیاز به کالیبراسیون حرفه‌ای داشته باشد. این کار معمولاً توسط متخصصان کالیبراسیون و با استفاده از تجهیزات دقیق انجام می‌شود.
استفاده از ابزارهای مرجع:
مولتی‌متر مرجع: اگر به یک مولتی‌متر مرجع با دقت بالا دسترسی دارید، می‌توانید مقادیر اندازه‌گیری شده را با آن مقایسه کنید.
استانداردهای کالیبراسیون: استفاده از استانداردهای کالیبراسیون که توسط تولیدکنندگان معتبر ارائه می‌شود، می‌تواند به بررسی صحت عملکرد مولتی‌متر کمک کند.
نگهداری و مراقبت:
تمیز کردن: پراب‌ها و اتصالات مولتی‌متر را به طور مرتب تمیز کنید تا از دقت و عملکرد صحیح آن اطمینان حاصل کنید.
جلوگیری از ضربه: مولتی‌متر را در مقابل ضربه و آسیب‌های فیزیکی محافظت کنید.
حداکثر خطای مجاز مولتی متر دیجیتال - (Digital multimeter)
حداکثر خطای مجاز مولتی‌متر به دقت دستگاه و استانداردهای تولیدکننده آن بستگی دارد. خطاها معمولاً به صورت درصدی از مقدار اندازه‌گیری شده به همراه یک مقدار ثابت بیان می‌شوند. برای درک بهتر، نحوه تعیین حداکثر خطای مجاز در مولتی‌مترها را بررسی می‌کنیم:
عوامل تاثیرگذار بر خطا:
کیفیت پراب‌ها: پراب‌های با کیفیت پایین ممکن است منجر به خطاهای اضافی شوند.
دمای محیط: تغییرات دمایی می‌توانند بر دقت مولتی‌متر تاثیر بگذارند.
مصرف باتری: باتری ضعیف ممکن است دقت مولتی‌متر را کاهش دهد.
مراجعه به دفترچه راهنمای مولتی‌متر: برای دقیق‌ترین اطلاعات در مورد حداکثر خطای مجاز، باید به دفترچه راهنمای مولتی‌متر خود مراجعه کنید. تولیدکنندگان معمولاً جداول دقیقی از خطاهای مجاز برای مقادیر مختلف ارائه می‌دهند.
نکات ایمنی کار با مولتی متر دیجیتال - (Digital multimeter)
کار با مولتی‌متر نیازمند رعایت نکات ایمنی برای جلوگیری از آسیب‌های جانی و خسارات دستگاه است. در زیر به نکات ایمنی مهمی که باید هنگام استفاده از مولتی‌متر رعایت کنید، اشاره شده است:
مطالعه دفترچه راهنما
دفترچه راهنما: قبل از استفاده از مولتی‌متر، دفترچه راهنمای آن را به دقت مطالعه کنید تا با قابلیت‌ها، محدودیت‌ها و روش‌های صحیح استفاده آشنا شوید.
انتخاب محدوده صحیح
انتخاب محدوده مناسب: مطمئن شوید که مولتی‌متر را روی محدوده مناسبی برای اندازه‌گیری تنظیم کرده‌اید. در حالت اتو رنج، مولتی‌متر به طور خودکار محدوده مناسب را انتخاب می‌کند، اما در حالت دستی باید محدوده صحیح را انتخاب کنید.
اضافه بار: از قرار دادن مولتی‌متر در محدوده‌ای که می‌تواند باعث اضافه بار شود، خودداری کنید.
استفاده از پراب‌های صحیح
پراب‌های مناسب: از پراب‌هایی استفاده کنید که برای نوع اندازه‌گیری و ولتاژ/جریان مورد نظر مناسب هستند.
وضعیت پراب‌ها: پراب‌ها باید سالم و بدون خرابی باشند. همچنین از استفاده از پراب‌های شکسته یا ترک‌خورده خودداری کنید.
کار با ولتاژ بالا
ولتاژ بالا: در صورت کار با ولتاژ بالا (بالاتر از 30 ولت AC یا 60 ولت DC)، از مولتی‌مترهایی استفاده کنید که دارای رده‌بندی ایمنی بالا مانند CAT III یا CAT IV هستند.
دستکش و عینک ایمنی: استفاده از دستکش و عینک ایمنی برای محافظت از خود در برابر شوک الکتریکی و جرقه‌های احتمالی ضروری است.
محیط کار ایمن
محیط خشک: مولتی‌متر را در محیط‌های خشک و خنک استفاده کنید. از کار با مولتی‌متر در محیط‌های مرطوب یا در حضور مواد قابل اشتعال خودداری کنید.
سطح ثابت: مولتی‌متر را روی یک سطح ثابت و غیرقابل حرکت قرار دهید.
جلوگیری از شوک الکتریکی
اجتناب از تماس: از تماس مستقیم با قسمتهای فلزی مولتی‌متر و مدارهای برق‌دار خودداری کنید.
استفاده از یک دست: در صورت امکان از یک دست برای کار با مولتی‌متر استفاده کنید و دست دیگر را دور از مدار نگه دارید تا احتمال عبور جریان از قلب کاهش یابد.
اندازه‌گیری جریان
اتصال سری: برای اندازه‌گیری جریان، مولتی‌متر را به صورت سری در مدار قرار دهید. قرار دادن پراب‌ها به صورت موازی می‌تواند باعث سوختن فیوزهای داخلی مولتی‌متر شود.
جریان‌های بالا: برای اندازه‌گیری جریان‌های بالا از مولتی‌مترهای کلمپی (Clamp Meter) استفاده کنید.
تعویض باتری و فیوزها
تعویض باتری: باتری مولتی‌متر را به موقع تعویض کنید تا از عملکرد صحیح دستگاه مطمئن شوید.
فیوزها: در صورت سوختن فیوزهای داخلی مولتی‌متر، فقط از فیوزهای مناسب و توصیه‌شده توسط تولیدکننده استفاده کنید.
خاموش کردن مولتی‌متر
خاموش کردن: پس از پایان کار، مولتی‌متر را خاموش کنید تا از مصرف باتری و آسیب احتمالی به دستگاه جلوگیری شود.
کالیبراسیون منظم
کالیبراسیون: مولتی‌متر را به طور منظم کالیبره کنید تا از دقت و صحت اندازه‌گیری‌های آن اطمینان حاصل کنید.
قسمتهای تشکیل دهنده مولتی متر دیجیتال - (Digital multimeter)
مولتی‌مترها از اجزا و قسمتهای مختلفی تشکیل شده‌اند که هر کدام وظیفه خاصی را بر عهده دارند. در ادامه به بررسی اجزای اصلی یک مولتی‌متر می‌پردازیم:
صفحه نمایش (Display)
LCD/LED: بیشتر مولتی‌مترهای دیجیتال از صفحه نمایش LCD یا LED استفاده می‌کنند که مقادیر اندازه‌گیری شده را نشان می‌دهد.
نمادهای اضافی: ممکن است دارای نمادهایی برای نشان دادن حالت‌های مختلف مانند باتری ضعیف، اندازه‌گیری دیود، و غیره باشند.
دکمه‌ها و کنترل‌ها (Buttons and Controls)
دکمه روشن/خاموش (Power Button): برای روشن و خاموش کردن دستگاه استفاده می‌شود.
دکمه انتخاب حالت (Function Selector): برای انتخاب حالت اندازه‌گیری مانند ولتاژ AC، ولتاژ DC، جریان، مقاومت، تست دیود، و غیره استفاده می‌شود.
دکمه نگهداری داده (Data Hold): برای نگه‌داشتن مقدار اندازه‌گیری شده روی صفحه نمایش استفاده می‌شود.
دکمه تنظیم مجدد (Reset Button): برای بازنشانی دستگاه به حالت اولیه استفاده می‌شود.
سلکتور چرخان (Rotary Switch)
سلکتور رنج (Range Selector): در مولتی‌مترهای دستی برای انتخاب محدوده اندازه‌گیری استفاده می‌شود. این سلکتور به کاربر اجازه می‌دهد تا بین محدوده‌های مختلف ولتاژ، جریان، و مقاومت جابجا شود.
پراب‌ها (Probes)
پراب‌های مثبت و منفی: دو پراب که به رنگ‌های قرمز (مثبت) و سیاه (منفی) مشخص شده‌اند و برای اتصال مولتی‌متر به مدار یا قطعه مورد آزمایش استفاده می‌شوند.
ترمینال‌ها (Terminals)
ورودی مشترک (COM): معمولاً به رنگ سیاه است و برای اتصال پراب منفی استفاده می‌شود.
ورودی ولتاژ/مقاومت (V/Ω): برای اندازه‌گیری ولتاژ و مقاومت استفاده می‌شود.
ورودی جریان (A/mA/μA): برای اندازه‌گیری جریان استفاده می‌شود. مولتی‌مترهای مختلف ممکن است چند ورودی برای اندازه‌گیری جریان‌های مختلف داشته باشند.
فیوزها (Fuses)
فیوزهای حفاظتی: برای محافظت از دستگاه در برابر اضافه بار و جریان‌های بالا. این فیوزها معمولاً در داخل دستگاه قرار دارند و در صورت نیاز به تعویض باید مطابق با مشخصات تولیدکننده باشند.
باتری (Battery)
منبع تغذیه: مولتی‌مترها معمولاً با باتری کار می‌کنند. نوع و تعداد باتری‌ها بسته به مدل دستگاه متفاوت است.
قاب و بدنه (Case and Housing)
قاب محافظ: بدنه‌ای مقاوم که اجزای داخلی مولتی‌متر را محافظت می‌کند. برخی مولتی‌مترها دارای روکش محافظ ضد ضربه هستند.
پایه نگهدارنده: برخی مدل‌ها دارای پایه‌ای هستند که امکان قرار دادن مولتی‌متر به صورت ایستاده را فراهم می‌کند.
مدارهای داخلی (Internal Circuits)
مدارهای اندازه‌گیری: شامل مبدل‌های آنالوگ به دیجیتال، تقویت‌کننده‌ها، و فیلترها که برای پردازش سیگنال‌های الکتریکی و نمایش آنها روی صفحه نمایش استفاده می‌شوند.
اتصالات خارجی (External Connectors)
پورت‌های اضافی: برخی مولتی‌مترها دارای پورت‌هایی برای اتصال به کامپیوتر یا دیگر دستگاه‌ها برای ثبت داده‌ها و تحلیل بیشتر هستند.
شرکت های سازنده مولتی متر دیجیتال - (Digital multimeter)
در بازار جهانی، چندین شرکت برجسته و معتبر به تولید مولتی‌مترهای با کیفیت می‌پردازند. این شرکت‌ها به دلیل دقت بالا، دوام و ویژگی‌های متنوع محصولاتشان شهرت یافته‌اند. در ادامه به معرفی چند شرکت معروف در زمینه تولید مولتی‌متر می‌پردازیم:
Fluke Corporation
محصولات: Fluke به خاطر مولتی‌مترهای دیجیتال با دقت بالا و ویژگی‌های پیشرفته معروف است. این مولتی‌مترها در صنایع مختلف از جمله برق، الکترونیک و مهندسی مورد استفاده قرار می‌گیرند.
ویژگی‌ها: دقت بالا، دوام، ایمنی بالا، مناسب برای کاربردهای صنعتی و حرفه‌ای.
مدل‌های معروف: Fluke 87V، Fluke 117، Fluke 179.

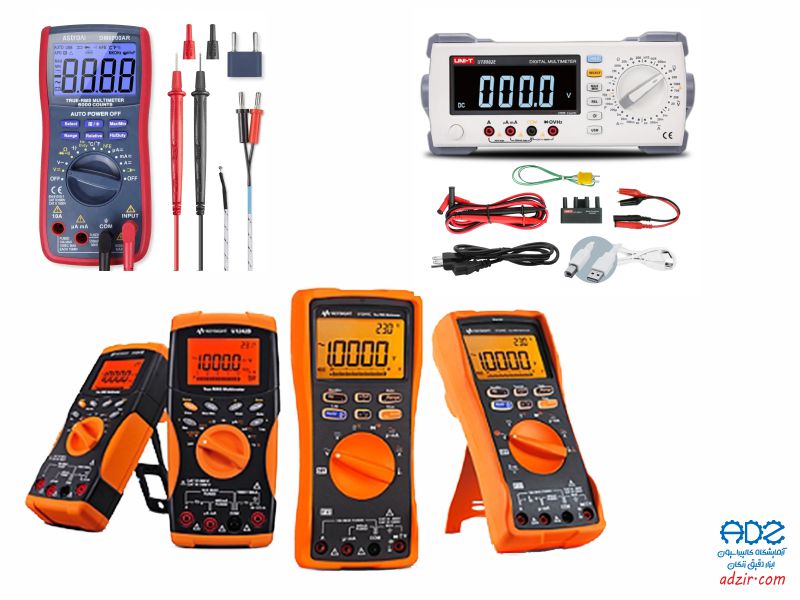

Keysight Technologies (Agilent)
محصولات: Keysight مولتی‌مترهای دیجیتال با دقت بالا و قابلیت‌های پیشرفته را تولید می‌کند که برای کاربردهای دقیق آزمایشگاهی و صنعتی مناسب هستند.
ویژگی‌ها: دقت بالا، قابلیت‌های پیشرفته، کیفیت ساخت بالا.
مدل‌های معروف: Keysight U1253B، Keysight 34461A.
Brymen
محصولات: Brymen مولتی‌مترهای با کیفیت با قیمت مناسب تولید می‌کند که برای کاربردهای صنعتی و عمومی مناسب هستند.
ویژگی‌ها: دقت مناسب، قابلیت‌های پیشرفته، قیمت مقرون به صرفه.
مدل‌های معروف: Brymen BM235، Brymen BM869s.
Klein Tools
محصولات: Klein Tools مولتی‌مترهای مقاوم و با دوام برای کاربردهای الکتریکی و صنعتی تولید می‌کند.
ویژگی‌ها: مقاومت بالا، طراحی مناسب برای محیط‌های سخت کاری.

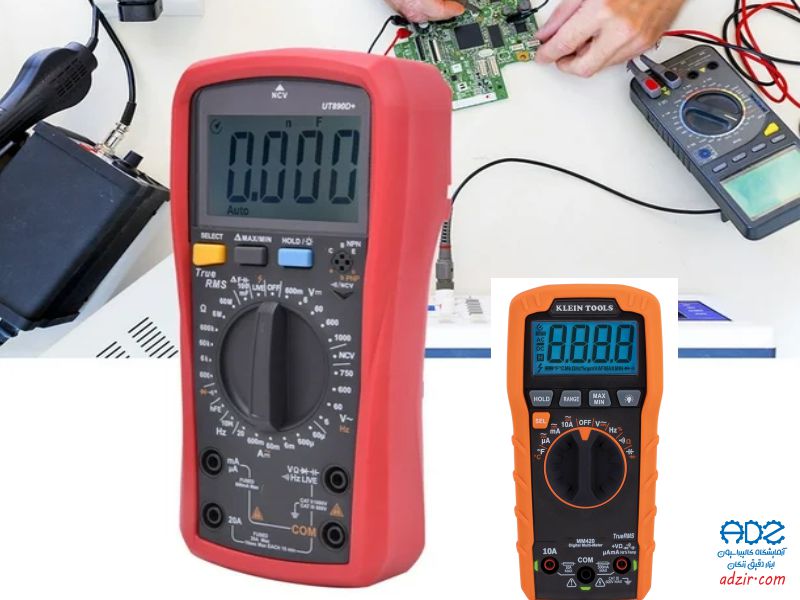

مدل‌های معروف: Klein Tools MM400، Klein Tools MM600.
Extech Instruments
محصولات: Extech مولتی‌مترهای متنوعی برای کاربردهای مختلف از جمله صنعتی، الکترونیکی و عمومی تولید می‌کند.
ویژگی‌ها: تنوع بالا، قیمت مناسب، دقت قابل قبول.
مدل‌های معروف: Extech EX330، Extech MN36.
UNI-T (Uni-Trend Technology)
محصولات: UNI-T مولتی‌مترهای با قیمت مناسب و کیفیت قابل قبول برای کاربردهای عمومی و نیمه‌حرفه‌ای تولید می‌کند.
ویژگی‌ها: قیمت مناسب، تنوع بالا، دقت قابل قبول.
مدل‌های معروف: UNI-T UT61E، UNI-T UT33D.
Hioki
محصولات: Hioki مولتی‌مترهای با دقت بالا و ویژگی‌های پیشرفته برای کاربردهای صنعتی و آزمایشگاهی تولید می‌کند.
ویژگی‌ها: دقت بالا، کیفیت ساخت عالی، مناسب برای کاربردهای حرفه‌ای.
مدل‌های معروف: Hioki DT4256، Hioki 3288-20.
Amprobe
محصولات: Amprobe مولتی‌مترهای با کیفیت و قیمت مناسب برای کاربردهای مختلف از جمله صنعتی و خانگی تولید می‌کند.
ویژگی‌ها: قیمت مناسب، دقت خوب، تنوع بالا.
مدل‌های معروف: Amprobe AM-570، Amprobe AM-530.
Mastech
محصولات: Mastech مولتی‌مترهای با قیمت مناسب و ویژگی‌های مناسب برای کاربردهای عمومی و نیمه‌حرفه‌ای تولید می‌کند.
ویژگی‌ها: قیمت مناسب، دقت خوب، مناسب برای کاربران عمومی.
مدل‌های معروف: Mastech MS8268، Mastech MS8229.
نکات مهم هنگام خرید مولتی متر دیجیتال - (Digital multimeter)
خرید مولتی‌متر نیازمند توجه به چندین فاکتور است تا مطمئن شوید دستگاهی که انتخاب می‌کنید با نیازهای شما سازگار است. در ادامه به نکات مهمی که باید هنگام خرید مولتی‌متر مد نظر داشته باشید، اشاره می‌کنم:
نوع مولتی‌متر
دیجیتال یا آنالوگ: مولتی‌مترهای دیجیتال دقت بالاتری دارند و خواندن آنها آسان‌تر است. مولتی‌مترهای آنالوگ ممکن است برای مشاهده تغییرات سریع سیگنال مناسب‌تر باشند.
دامنه اندازه‌گیری
ولتاژ، جریان و مقاومت: مطمئن شوید که مولتی‌متر دامنه مناسبی برای اندازه‌گیری ولتاژ (AC و DC)، جریان و مقاومت مورد نیاز شما دارد.
اندازه‌گیری‌های اضافی: برخی مولتی‌مترها قابلیت اندازه‌گیری دما، فرکانس، ظرفیت خازن، اندوکتانس و دیگر پارامترها را دارند.
دقت و رزولوشن
دقت: مولتی‌متر با دقت بالاتر خطای کمتری دارد و نتایج دقیق‌تری ارائه می‌دهد. برای کاربردهای حرفه‌ای و آزمایشگاهی دقت بالا بسیار مهم است.
رزولوشن: میزان کوچکتری از تغییرات که مولتی‌متر می‌تواند تشخیص دهد.
ویژگی‌های ایمنی
رده‌بندی CAT: مولتی‌مترها با رده‌بندی CAT (I، II، III، IV) مشخص می‌شوند که نشان‌دهنده سطح ایمنی آنها در برابر ولتاژهای مختلف است. برای کارهای صنعتی و ولتاژهای بالا، مولتی‌متری با رده‌بندی CAT III یا CAT IV انتخاب کنید.
فیوزهای حفاظتی: فیوزهای داخلی برای حفاظت از مولتی‌متر و کاربر در برابر جریان‌های بالا ضروری هستند.
کیفیت ساخت و دوام
مواد استفاده شده: مولتی‌مترهای با کیفیت ساخت بالا معمولاً از مواد مقاوم و با دوام ساخته می‌شوند.
قاب محافظ: برخی مدل‌ها دارای قاب محافظ ضد ضربه و ضد آب هستند که برای محیط‌های کاری سخت مناسب‌اند.
قابلیت اتو رنج (Auto-Ranging)
اتو رنج: مولتی‌مترهای اتو رنج به طور خودکار دامنه مناسب را انتخاب می‌کنند، که این ویژگی برای کاربران مبتدی و صرفه‌جویی در زمان مفید است.
صفحه نمایش
اندازه و وضوح: صفحه نمایش بزرگ و با وضوح بالا، خواندن نتایج را آسان‌تر می‌کند.
نور پس‌زمینه: برای کار در محیط‌های کم‌نور، مولتی‌متری با نور پس‌زمینه مناسب است.
امکانات اضافی
قابلیت نگهداری داده (Data Hold): این ویژگی به شما اجازه می‌دهد مقدار اندازه‌گیری شده را روی صفحه نمایش نگه دارید.
اتصال به کامپیوتر: برخی مولتی‌مترها قابلیت اتصال به کامپیوتر و ثبت داده‌ها را دارند.
تست دیود و ترانزیستور: این قابلیت برای تعمیرات الکترونیکی مفید است.
پرتاب‌های با کیفیت
پراب‌های با کیفیت: پراب‌های با کیفیت بالا دقت اندازه‌گیری را بهبود می‌بخشند و عمر مفید دستگاه را افزایش می‌دهند.
برند و پشتیبانی
برندهای معتبر: برندهای معتبر مانند Fluke، Keysight، Brymen و غیره معمولاً محصولات با کیفیت و خدمات پشتیبانی بهتری ارائه می‌دهند.
گارانتی: گارانتی محصول نشان‌دهنده اعتماد تولیدکننده به کیفیت دستگاه است و در صورت بروز مشکل، تعمیر یا تعویض آن را تضمین می‌کند.
کاربرد خاص
کاربردهای الکتریکی عمومی: اگر نیازهای شما بیشتر به اندازه‌گیری ولتاژ، جریان و مقاومت محدود می‌شود، یک مولتی‌متر دیجیتال استاندارد کافی خواهد بود.
کاربردهای الکترونیکی: اگر نیاز به تست قطعات الکترونیکی مانند دیودها و ترانزیستورها دارید، یک مولتی‌متر با قابلیت تست قطعات الکترونیکی انتخاب کنید.
کاربردهای صنعتی: برای کار در محیط‌های صنعتی با ولتاژهای بالا، مولتی‌متری با رده‌بندی ایمنی بالا و قابلیت تحمل شرایط سخت محیطی انتخاب کنید.
اندازه و وزن
اندازه قابل حمل: اگر نیاز به حمل مولتی‌متر دارید، مدلی با اندازه کوچک و وزن سبک انتخاب کنید.

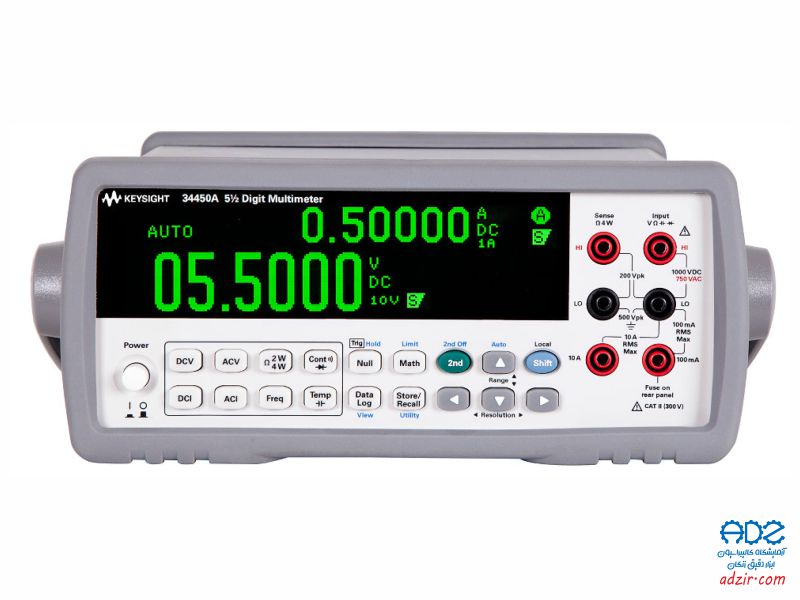

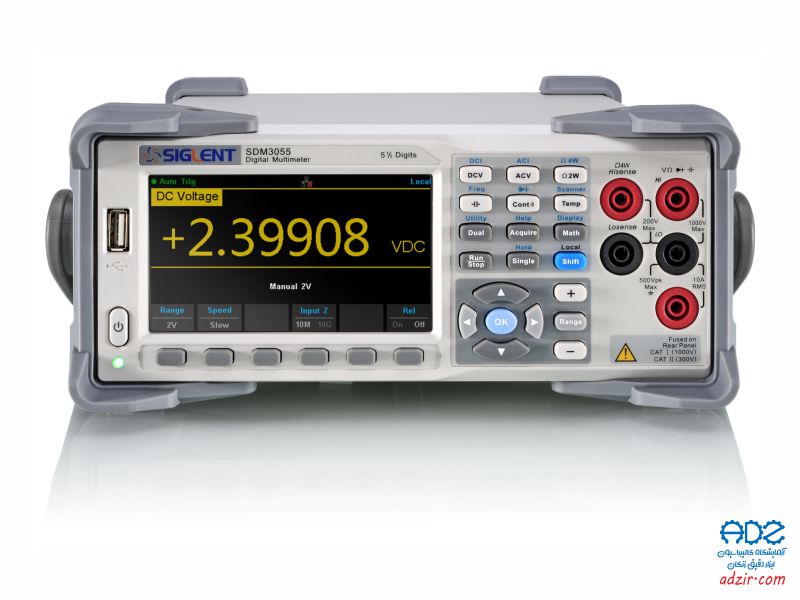

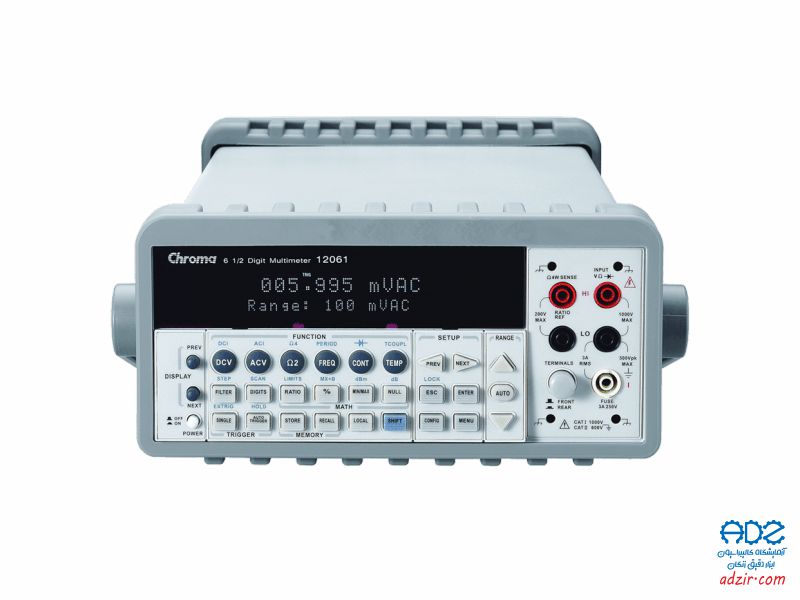

مولتی‌متر رومیزی: برای کاربردهای آزمایشگاهی و کارگاه‌ها، مولتی‌مترهای رومیزی با دقت بالا و امکانات پیشرفته مناسب‌تر هستند.
قیمت
بودجه: مولتی‌مترها در محدوده‌های قیمتی مختلفی قرار دارند. بر اساس نیازها و بودجه خود انتخاب کنید. معمولاً مولتی‌مترهای با کیفیت بالاتر قیمت بیشتری دارند.
هزینه‌های اضافی: به هزینه‌های اضافی مانند پراب‌های اضافی، باتری‌ها و لوازم جانبی توجه کنید.
نظرات و بررسی‌ها
نظرات کاربران: نظرات و بررسی‌های کاربران دیگر می‌توانند دیدگاه خوبی از عملکرد واقعی و مشکلات احتمالی دستگاه به شما بدهند.
بررسی‌های تخصصی: سایت‌های معتبر و مجلات تخصصی اغلب بررسی‌های جامع و مقایسه‌ای بین مدل‌ها ارائه می‌دهند که می‌تواند به تصمیم‌گیری شما کمک کند.
آموزش و پشتیبانی
راهنمای استفاده: مولتی‌مترهایی که دارای دفترچه راهنمای جامع و قابل فهم هستند، به شما کمک می‌کنند تا از تمامی قابلیت‌های دستگاه بهره‌برداری کنید.
پشتیبانی فنی: پشتیبانی فنی مناسب از طرف تولیدکننده یا فروشنده می‌تواند در مواقع نیاز به رفع مشکلات و سوالات مفید باشد.
کالیبراسیون
کالیبراسیون منظم: برخی مولتی‌مترها نیاز به کالیبراسیون منظم دارند تا دقت خود را حفظ کنند. بررسی کنید که آیا تولیدکننده خدمات کالیبراسیون ارائه می‌دهد یا خیر.
گواهینامه کالیبراسیون: برخی مولتی‌مترها همراه با گواهینامه کالیبراسیون ارائه می‌شوند که نشان‌دهنده دقت و صحت اندازه‌گیری‌های اولیه دستگاه است.
باتری و منبع تغذیه
نوع باتری: بررسی کنید که مولتی‌متر از چه نوع باتری استفاده می‌کند و عمر باتری چقدر است.
نمایشگر باتری کم: مولتی‌متری با نشانگر باتری کم انتخاب کنید تا از اتمام باتری در زمان نامناسب جلوگیری شود.
قابلیت‌های پیشرفته
ثبت داده‌ها (Data Logging): برای کاربردهایی که نیاز به ثبت مداوم داده‌ها دارند، مولتی‌مترهایی با قابلیت ثبت داده‌ها مفید هستند.
ارتباط بی‌سیم: برخی مولتی‌مترها دارای قابلیت‌های ارتباط بی‌سیم مانند بلوتوث یا وای‌فای هستند که امکان انتقال داده‌ها به دستگاه‌های دیگر را فراهم می‌کنند.
سازگاری با استانداردها
استانداردهای ایمنی: بررسی کنید که مولتی‌متر با استانداردهای ایمنی ملی و بین‌المللی مانند IEC، UL و CE سازگار باشد.
استانداردهای کیفیت: مولتی‌مترهای تولید شده توسط برندهای معتبر معمولاً با استانداردهای کیفیت بالاتری تولید می‌شوند.
استاندارد ساخت و کلاس بندی مولتی متر دیجیتال - (Digital multimeter)
مولتی‌مترها باید براساس استانداردهای مختلفی تولید شوند تا از ایمنی و کارایی آنها در شرایط مختلف اطمینان حاصل شود. این استانداردها به دسته‌بندی و رده‌بندی مولتی‌مترها کمک می‌کنند و نشان‌دهنده میزان ایمنی و توانایی دستگاه در برابر ولتاژها و جریان‌های مختلف هستند. در ادامه به بررسی استانداردهای مهم و کلاس‌بندی مولتی‌مترها می‌پردازیم:
استانداردهای مهم برای مولتی‌مترها
IEC 61010
استاندارد ایمنی تجهیزات اندازه‌گیری، کنترل و آزمایشگاهی: این استاندارد مشخصات ایمنی برای تجهیزات اندازه‌گیری و کنترل را تعیین می‌کند و شامل الزامات برای طراحی، ساخت و استفاده از مولتی‌مترها می‌شود.
سطوح ولتاژ و جریان: این استاندارد مولتی‌مترها را بر اساس حداکثر ولتاژ و جریان قابل تحمل دسته‌بندی می‌کند.
UL (Underwriters Laboratories)
استاندارد آمریکایی: UL استانداردهای ایمنی برای محصولات الکتریکی و الکترونیکی را تعیین می‌کند. مولتی‌مترهایی که با استاندارد UL ساخته شده‌اند، از نظر ایمنی و کیفیت تایید شده‌اند.
CE (Conformité Européenne)
استاندارد اروپایی: علامت CE نشان‌دهنده این است که محصول مطابق با مقررات و استانداردهای ایمنی، بهداشت و محیط زیست اتحادیه اروپا است.
CAT (Category)
رده‌بندی CAT: مولتی‌مترها بر اساس محل استفاده و سطح ولتاژ به چهار دسته CAT I، CAT II، CAT III و CAT IV تقسیم می‌شوند. این دسته‌بندی‌ها نشان‌دهنده سطح ایمنی دستگاه در برابر ولتاژها و شرایط مختلف هستند.
رده‌بندی CAT (Category) مولتی‌مترها
CAT I
کاربرد: اندازه‌گیری در مدارهای الکترونیکی با ولتاژ کم.
مثال‌ها: تجهیزات الکترونیکی و آزمایشگاهی.
CAT II
کاربرد: اندازه‌گیری در مدارهای متصل به پریزهای برق خانگی و تجهیزات مشابه.
مثال‌ها: لوازم خانگی، ابزارهای برقی، و تجهیزات اداری.
CAT III
کاربرد: اندازه‌گیری در مدارهای توزیع داخلی ساختمان‌ها.
مثال‌ها: پنل‌های توزیع برق، سیستم‌های روشنایی، و خطوط برق ساختمان.
CAT IV
کاربرد: اندازه‌گیری در نزدیکی منبع تغذیه اصلی.
مثال‌ها: خطوط ورودی برق به ساختمان، تجهیزات اندازه‌گیری اصلی برق، و ترانسفورماتورها.
اهمیت رده‌بندی CAT: رده‌بندی CAT نشان‌دهنده حداکثر ولتاژ قابل تحمل و سطح ایمنی مولتی‌متر است. هرچه رده‌بندی CAT بالاتر باشد، مولتی‌متر در برابر شرایط سخت‌تر و ولتاژهای بالاتر مقاوم‌تر است. انتخاب مولتی‌متر با رده‌بندی مناسب برای کاربرد خاص شما از اهمیت زیادی برخوردار است تا از ایمنی و دقت اندازه‌گیری‌ها اطمینان حاصل شود.
حداکثر ولتاژ و جریان قابل تحمل
مشخصات دستگاه: حداکثر ولتاژ و جریان قابل تحمل مولتی‌متر باید با نیازهای اندازه‌گیری شما سازگار باشد.
دقت و صحت
کلاس دقت: مولتی‌مترها بر اساس دقت اندازه‌گیری به کلاس‌های مختلفی تقسیم می‌شوند. دقت بالاتر به معنای خطای کمتر در اندازه‌گیری‌ها است.
حفاظت فیوز
فیوزهای داخلی: مولتی‌مترها باید دارای فیوزهای حفاظتی باشند تا در برابر جریان‌های بالا محافظت شوند.
کیفیت ساخت و دوام
مواد استفاده شده: کیفیت ساخت بالا و استفاده از مواد مقاوم در برابر ضربه و حرارت از اهمیت زیادی برخوردار است.
تعمیر و سرویس دوره ای مولتی متر دیجیتال - (Digital multimeter)
تعمیر و سرویس دوره‌ای مولتی‌متر برای حفظ دقت، عملکرد صحیح و طول عمر دستگاه اهمیت زیادی دارد. مولتی‌مترها ابزارهای دقیقی هستند که در طول زمان ممکن است به دلیل استفاده مکرر، شرایط محیطی، یا حتی مشکلات ناشی از آسیب فیزیکی نیاز به بررسی و نگهداری پیدا کنند. در ادامه به نکات کلیدی برای تعمیر و سرویس دوره‌ای مولتی‌متر می‌پردازیم:
بررسی و نگهداری روزمره
بررسی ظاهری
بدنه و کابل‌ها: به‌طور منظم بدنه و کابل‌های مولتی‌متر را از نظر آسیب‌های ظاهری مانند ترک‌های فیزیکی، شکستگی یا کج شدگی بررسی کنید.
پراب‌ها: پراب‌ها باید از نظر آسیب و خوردگی بررسی شوند و مطمئن شوید که نقاط تماس آنها به‌درستی کار می‌کنند.
بررسی باتری
سطح باتری: به‌طور منظم سطح باتری را بررسی کنید و در صورت نیاز آن را تعویض کنید.
نشانگر باتری کم: اگر مولتی‌متر دارای نشانگر باتری کم است، مراقب باشید که باتری را به موقع تعویض کنید تا از عملکرد صحیح دستگاه اطمینان حاصل کنید.
کالیبراسیون دوره‌ای
اهمیت کالیبراسیون
دقت اندازه‌گیری: کالیبراسیون دوره‌ای برای حفظ دقت اندازه‌گیری‌ها ضروری است. با گذشت زمان، ممکن است مولتی‌متر نیاز به تنظیم مجدد داشته باشد تا دقت خود را حفظ کند.
روش‌های کالیبراسیون
استفاده از کالیبراتورهای معتبر: برای کالیبراسیون دقیق، از کالیبراتورهای معتبر و معتبر استفاده کنید.
مراکز خدمات تخصصی: در صورت عدم توانایی در انجام کالیبراسیون به‌صورت دستی، به مراکز خدمات تخصصی یا نمایندگی‌های معتبر مراجعه کنید.
تعمیرات و رفع مشکلات
تشخیص مشکلات رایج
نمایشگر خاموش یا غیرقابل خواندن: ممکن است ناشی از مشکلات باتری، اتصالات داخلی یا خرابی نمایشگر باشد.
عدم کارکرد صحیح پراب‌ها: ممکن است نیاز به تعویض پراب‌ها یا بررسی اتصالات داخلی باشد.
تعویض قطعات
فیوزها: اگر فیوزها آسیب دیده‌اند، باید به‌سرعت تعویض شوند. استفاده از فیوزهای مناسب و با مشخصات صحیح اهمیت زیادی دارد.
باتری: باتری‌های ضعیف یا خالی باید تعویض شوند.
مراجعه به تعمیرکار متخصص
خدمات پس از فروش: برای مشکلات پیچیده‌تر و تعمیرات اساسی، مراجعه به تعمیرکاران متخصص و خدمات پس از فروش معتبر توصیه می‌شود.
حفظ و نگهداری
نگهداری در شرایط مناسب
محیط خشک و خنک: مولتی‌مترها باید در محیط خشک و خنک نگهداری شوند تا از آسیب ناشی از رطوبت و دماهای بالا جلوگیری شود.
پوشش محافظ: استفاده از پوشش‌های محافظ و کیس‌های مناسب برای جلوگیری از آسیب فیزیکی به دستگاه مفید است.
تمیزکاری منظم
پاک‌سازی بدنه: بدنه مولتی‌متر را با پارچه نرم و خشک پاک کنید. از مواد شیمیایی قوی که ممکن است به دستگاه آسیب برسانند، اجتناب کنید.
بررسی و تمیزکاری اتصالات: اتصالات و پراب‌ها را به‌طور منظم بررسی کرده و از تمیز بودن آنها اطمینان حاصل کنید.
تست‌های عملکردی
تست‌های ساده
اندازه‌گیری ولتاژ و مقاومت: تست‌های ساده برای بررسی عملکرد صحیح مولتی‌متر شامل اندازه‌گیری ولتاژ و مقاومت در مدارهای معیاری است.
تست‌های پیچیده‌تر
مقایسه با دستگاه‌های کالیبره‌شده: برای بررسی دقت مولتی‌متر، می‌توانید اندازه‌گیری‌های آن را با دستگاه‌های کالیبره‌شده مقایسه کنید.
تست‌های جامع و کالیبراسیون
تست‌های جامع عملکرد: برای اطمینان از عملکرد صحیح مولتی‌متر، تست‌های جامع زیر می‌توانند مفید باشند:
تست ولتاژ AC و DC: با استفاده از یک منبع ولتاژ معلوم، ولتاژ AC و DC را اندازه‌گیری کنید و نتایج را با مقادیر مورد انتظار مقایسه کنید.
تست جریان DC و AC: جریان‌های معین را اندازه‌گیری کنید تا مطمئن شوید که مولتی‌متر به درستی جریان را ثبت می‌کند.
تست مقاومت: مقاومت‌های مختلف را اندازه‌گیری کنید و نتایج را با مقادیر مشخص مقایسه کنید تا دقت دستگاه را ارزیابی کنید.
تست دیود و تست اتصال کوتاه: از عملکرد صحیح تست‌های دیود و اتصال کوتاه اطمینان حاصل کنید.
کالیبراسیون دقیق
برای کالیبراسیون دقیق، مراحل زیر می‌تواند به شما کمک کند:
استفاده از کالیبراتورهای دقیق: برای کالیبراسیون به دستگاه‌های کالیبره‌شده و دقیق نیاز دارید. این دستگاه‌ها معمولاً به‌طور خاص برای تست و کالیبره کردن مولتی‌مترها طراحی شده‌اند.
بررسی مشخصات تولیدکننده: به مشخصات و روش‌های کالیبراسیون که توسط تولیدکننده توصیه شده‌اند، توجه کنید و آنها را دنبال کنید.
ثبت و مقایسه نتایج: پس از کالیبراسیون، نتایج را ثبت کرده و با مقادیر استاندارد مقایسه کنید تا اطمینان حاصل شود که مولتی‌متر در محدوده دقت مشخص شده کار می‌کند.
مدیریت و نظارت بر نگهداری
برنامه‌ریزی نگهداری دوره‌ای
ایجاد برنامه نگهداری: یک برنامه منظم برای نگهداری و بررسی مولتی‌متر تنظیم کنید که شامل بازبینی، کالیبراسیون و تعویض قطعات باشد.
ثبت سوابق: تمامی فعالیت‌های مربوط به سرویس و تعمیرات را ثبت کنید تا تاریخچه و وضعیت مولتی‌متر را در دسترس داشته باشید.
آموزش کاربران
آموزش نحوه استفاده: آموزش کاربران در مورد نحوه استفاده صحیح از مولتی‌متر و نحوه نگهداری آن می‌تواند از مشکلات و آسیب‌های احتمالی جلوگیری کند.
آموزش رفع مشکلات ساده: آموزش در مورد چگونگی شناسایی و رفع مشکلات ساده مانند تعویض باتری یا فیوز به کاربران کمک می‌کند.
حفاظت در برابر شرایط محیطی
محافظت در برابر رطوبت و دما
محیط خشک: مولتی‌متر را در محیط خشک و بدون رطوبت نگهداری کنید تا از آسیب ناشی از رطوبت جلوگیری شود.
دمای مناسب: دمای محیط باید در محدوده توصیه شده توسط تولیدکننده باشد. دماهای بسیار بالا یا پایین می‌توانند به عملکرد دستگاه آسیب برسانند.
حفاظت در برابر شوک و لرزش
محفظه محافظ: استفاده از محفظه‌های محافظ یا کیس‌های مناسب برای جلوگیری از آسیب‌های فیزیکی به مولتی‌متر ضروری است.
استفاده از پایه‌های ضد لغزش: پایه‌های ضد لغزش یا محافظت‌کننده‌ها می‌توانند به جلوگیری از سقوط و آسیب‌های فیزیکی کمک کنند.
پشتیبانی و خدمات پس از فروش
مراجعه به خدمات تخصصی
خدمات پس از فروش: برای تعمیرات پیچیده، کالیبراسیون دقیق یا تعویض قطعات، مراجعه به خدمات پس از فروش یا نمایندگی‌های معتبر توصیه می‌شود.
گارانتی: اطمینان حاصل کنید که مولتی‌متر شما تحت گارانتی است و خدمات پس از فروش مناسب در دسترس است.
پشتیبانی فنی
پشتیبانی آنلاین: بسیاری از تولیدکنندگان مولتی‌متر خدمات پشتیبانی آنلاین و مشاوره فنی ارائه می‌دهند که می‌تواند به حل مشکلات و پرسش‌ها کمک کند.
راهنمایی‌های تخصصی: استفاده از راهنمایی‌ها و مستندات تخصصی تولیدکننده برای درک بهتر ویژگی‌ها و تعمیرات مولتی‌متر مفید است.
شرایط محیطی کار با مولتی متر دیجیتال - (Digital multimeter)
شرایط محیطی نقش بسیار مهمی در عملکرد و طول عمر مولتی‌متر دارد. برای اطمینان از کارایی صحیح و جلوگیری از آسیب به مولتی‌متر، باید به شرایط محیطی که در آن دستگاه استفاده می‌شود، توجه کرد. در ادامه به بررسی شرایط محیطی مهم برای کار با مولتی‌متر پرداخته می‌شود:
دمای محیط
دامنه دمایی مجاز
دمای عملیاتی: مولتی‌مترها معمولاً دارای دامنه دمایی مشخصی برای عملیات صحیح هستند. این دامنه دمایی در دفترچه راهنمای دستگاه ذکر شده است و باید رعایت شود.
دمای ذخیره‌سازی: دمای محیط برای نگهداری مولتی‌متر در حالت خاموش نیز باید در محدوده توصیه‌شده توسط تولیدکننده باشد. دماهای بسیار بالا یا پایین می‌توانند به دستگاه آسیب برسانند.
پیشگیری از آسیب‌های حرارتی
محیط‌های گرم: در محیط‌های گرم، مولتی‌متر را از منابع حرارت دور نگه دارید و مطمئن شوید که دستگاه در دمای مناسب کار می‌کند.
محیط‌های سرد: در محیط‌های سرد، اجازه دهید مولتی‌متر به دمای اتاق برسد قبل از استفاده برای جلوگیری از مشکلات ناشی از دماهای پایین.
رطوبت و آب
محیط خشک
رطوبت کم: مولتی‌مترها باید در محیط‌های خشک نگهداری شوند. رطوبت بالا می‌تواند به مدارهای داخلی و اتصالات مولتی‌متر آسیب برساند.
پوشش ضد آب: اگر مولتی‌متر در محیط‌های مرطوب یا با خطر آب خوردگی استفاده می‌شود، از محافظ‌ها و پوشش‌های ضد آب استفاده کنید.
پیشگیری از آسیب‌های رطوبتی
محفظه محافظ: استفاده از محفظه‌های ضد آب یا کیس‌های محافظ می‌تواند به جلوگیری از آسیب ناشی از تماس با آب یا رطوبت کمک کند.
اجتناب از استفاده در باران: در شرایط بارانی یا مرطوب، از استفاده از مولتی‌متر خودداری کنید یا از پوشش‌های محافظ استفاده کنید.
گرد و غبار و آلودگی
محیط‌های تمیز
گرد و غبار: در محیط‌های گرد و غبار، مطمئن شوید که مولتی‌متر در معرض گرد و غبار قرار نگیرد. گرد و غبار می‌تواند به درگاه‌های ورودی و مدارهای داخلی آسیب برساند.
تمیزکاری منظم: مولتی‌متر را به‌طور منظم تمیز کنید تا از تجمع گرد و غبار و آلودگی جلوگیری شود.
پیشگیری از آلودگی
پوشش‌های محافظ: استفاده از پوشش‌های مناسب برای جلوگیری از نفوذ گرد و غبار و آلودگی به دستگاه.
نگهداری در محیط بسته: نگهداری مولتی‌متر در محیط‌های بسته و تمیز برای جلوگیری از آسیب‌های ناشی از آلودگی.
شوک و لرزش
محیط‌های پر لرزش
محیط‌های صنعتی: در محیط‌های با لرزش و شوک، از مولتی‌مترهایی استفاده کنید که دارای طراحی مقاوم به ضربه و لرزش هستند.
استفاده از پایه‌های ضد لغزش: استفاده از پایه‌های ضد لغزش یا محافظ‌های مخصوص برای جلوگیری از آسیب ناشی از لرزش.
پیشگیری از آسیب‌های فیزیکی
محفظه‌های مقاوم: استفاده از محفظه‌های مقاوم در برابر شوک و ضربه برای حفاظت از مولتی‌متر.
مراقبت در هنگام حمل و نقل: هنگام حمل مولتی‌متر، از آسیب‌های فیزیکی جلوگیری کنید و دستگاه را در شرایط مناسب حمل کنید.
ولتاژ و جریان‌های بالا
توجه به رده‌بندی CAT
رده‌بندی CAT: مطمئن شوید که مولتی‌متر دارای رده‌بندی CAT مناسب برای ولتاژ و جریان‌های محیط کاری شما است.
محیط‌های پرخطر: در محیط‌های با ولتاژ و جریان‌های بالا، از مولتی‌مترهایی با رده‌بندی CAT بالا استفاده کنید.
ایمنی و پیشگیری
اجتناب از تماس با ولتاژهای بالا: از تماس مستقیم با ولتاژهای بالا خودداری کنید و همیشه از تجهیزات ایمنی مناسب استفاده کنید.
فیوزهای حفاظتی: مطمئن شوید که مولتی‌متر شما دارای فیوزهای حفاظتی برای جلوگیری از آسیب‌های ناشی از ولتاژ و جریان‌های بالا است.
ملاحظات ایمنی در محیط‌های خاص
محیط‌های خطرناک
محیط‌های انفجاری: در محیط‌های با خطر انفجار، استفاده از مولتی‌مترهای ضد انفجار (Explosion Proof) ضروری است. این مولتی‌مترها به‌گونه‌ای طراحی شده‌اند که از ایجاد جرقه و آتش‌سوزی جلوگیری کنند.
محیط‌های با گازهای سمی یا خورنده: در این محیط‌ها، مولتی‌متر باید با مشخصات حفاظتی خاص برای مقابله با گازهای خورنده یا سمی سازگار باشد.
محیط‌های الکترومغناطیسی (EMC)
پیشگیری از تداخل الکترومغناطیسی: مولتی‌متر باید طراحی شده باشد تا از تداخل الکترومغناطیسی جلوگیری کند و از ایجاد خطاهای اندازه‌گیری در محیط‌های با تداخل شدید محافظت شود.
استفاده از محافظ‌های EMC: در محیط‌های با تداخل الکترومغناطیسی بالا، ممکن است نیاز به استفاده از محافظ‌های اضافی یا فیلترها برای جلوگیری از تداخل باشد.
تست و بررسی شرایط محیطی
آزمایش عملکرد در شرایط محیطی مختلف
تست‌های دما و رطوبت: مولتی‌متر را تحت شرایط دمایی و رطوبتی مختلف آزمایش کنید تا اطمینان حاصل شود که دستگاه در محدوده‌های محیطی تعیین‌شده به درستی کار می‌کند.
بررسی مقاومت در برابر شوک و لرزش: دستگاه را در محیط‌های لرزشی یا پرشوک آزمایش کنید تا بررسی کنید که مولتی‌متر در این شرایط به‌خوبی کار می‌کند.
ارزیابی مقاومت محیطی
مقاومت در برابر رطوبت: مولتی‌متر را برای مدت زمانی در معرض رطوبت قرار دهید و عملکرد آن را پس از این آزمایش بررسی کنید.
بررسی دوام در برابر گرد و غبار: دستگاه را در محیط‌های گرد و غبار تست کنید و ببینید که آیا گرد و غبار بر عملکرد آن تأثیر می‌گذارد یا خیر.
مدیریت و محافظت دستگاه
استفاده از کیس‌ها و محافظ‌ها
کیس‌های ضد ضربه: استفاده از کیس‌های ضد ضربه و مقاوم در برابر آسیب‌های فیزیکی برای محافظت از مولتی‌متر در حین حمل و نقل و استفاده.
پوشش‌های ضد رطوبت: استفاده از پوشش‌های ضد رطوبت برای جلوگیری از آسیب‌های ناشی از رطوبت یا تماس با مایعات.
مراقبت از پراب‌ها و کابل‌ها
نگهداری صحیح: پراب‌ها و کابل‌ها باید به‌طور منظم بررسی و نگهداری شوند. از آسیب‌های فیزیکی، پیچ‌خوردگی یا فشار زیاد روی کابل‌ها جلوگیری کنید.
تعویض منظم: در صورت مشاهده هر گونه آسیب یا کاهش عملکرد پراب‌ها یا کابل‌ها، آنها را به‌طور منظم تعویض کنید.
ملاحظات برای کاربردهای خاص
کاربردهای صنعتی
مولتی‌مترهای صنعتی: برای کاربردهای صنعتی، مولتی‌مترهای با ویژگی‌های مقاوم در برابر شرایط سخت محیطی مانند دماهای بالا، رطوبت و شوک‌های مکانیکی توصیه می‌شود.
تست‌های مکرر: در محیط‌های صنعتی که تست‌های مکرر و دقت بالا ضروری است، استفاده از مولتی‌مترهای با قابلیت‌های پیشرفته و دقت بالا اهمیت دارد.
کاربردهای آموزشی و تحقیقاتی
مولتی‌مترهای دقیق: برای کاربردهای آموزشی و تحقیقاتی، مولتی‌مترهای با دقت بالا و قابلیت‌های تست پیشرفته مانند کالیبراسیون دقیق و تست‌های پیچیده مناسب هستند.
محیط‌های کنترل‌شده: در محیط‌های آموزشی و تحقیقاتی که شرایط محیطی کنترل‌شده است، می‌توانید از مولتی‌مترهای با ویژگی‌های ویژه برای اندازه‌گیری‌های دقیق استفاده کنید.
مولتی متر دیجیتال - (Digital multimeter) در چه صنایعی مورد استفاده قرار می گیرد
مولتی‌مترها ابزارهای اندازه‌گیری بسیار متنوع و کاربردی هستند که در صنایع مختلف به دلیل قابلیت اندازه‌گیری ولتاژ، جریان، مقاومت، و دیگر پارامترهای الکتریکی، به‌طور گسترده‌ای مورد استفاده قرار می‌گیرند. در ادامه به برخی از صنایع و کاربردهای اصلی مولتی‌مترها اشاره می‌کنیم:
صنعت برق و الکترونیک
نصب و تعمیرات برقی
اندازه‌گیری ولتاژ و جریان: برای بررسی و تعمیر سیستم‌های برق و الکتریکی، مانند تابلوهای برق، سیم‌کشی‌های خانگی و صنعتی، و سیستم‌های توزیع برق.
تست پیوستگی و مقاومت: برای بررسی عایق‌ها، کابل‌ها، و سیستم‌های الکتریکی به منظور شناسایی مشکلات و جلوگیری از خرابی‌های بالقوه.
طراحی و تولید تجهیزات الکترونیکی
کالیبراسیون و تست: در فرآیند طراحی و تولید تجهیزات الکترونیکی، مولتی‌مترها برای کالیبراسیون و تست قطعات الکترونیکی، بردهای مدار چاپی و دیگر اجزای الکترونیکی استفاده می‌شوند.
صنعت خودروسازی
تشخیص و تعمیر خودرو
اندازه‌گیری ولتاژ باتری و سیستم شارژ: برای بررسی سیستم‌های برق خودرو، باتری‌ها و دینام.
تست سنسورها و عملگرها: برای عیب‌یابی و تعمیر سنسورها، سوئیچ‌ها و دیگر اجزای الکتریکی در سیستم‌های خودرو.
سیستم‌های الکترونیکی خودرو
بررسی و تنظیم سیستم‌های الکترونیکی: مانند سیستم‌های مدیریت موتور، سیستم‌های رادیو و صوتی، و سیستم‌های نورپردازی.
صنعت مخابرات
نصب و نگهداری تجهیزات مخابراتی
اندازه‌گیری سیگنال‌ها و ولتاژها: برای نصب و نگهداری تجهیزات مخابراتی مانند تکرارکننده‌ها، آنتن‌ها و مودم‌ها.
تست اتصالات: برای اطمینان از کیفیت و کارایی اتصالات مخابراتی.
تحلیل و رفع مشکلات شبکه
بررسی و تحلیل مشکلات شبکه: برای شناسایی و رفع مشکلات در سیستم‌های ارتباطی و شبکه‌های مخابراتی.
صنعت انرژی
تجهیزات تولید و توزیع انرژی
اندازه‌گیری و کنترل: برای اندازه‌گیری ولتاژ، جریان و مقاومت در تجهیزات تولید و توزیع انرژی، مانند ژنراتورها، ترانسفورماتورها و تابلوهای برق.
نگهداری و سرویس تجهیزات
تعمیر و نگهداری: برای اطمینان از عملکرد صحیح و کارایی تجهیزات انرژی و شناسایی مشکلات پیش از وقوع خرابی.
صنعت پزشکی
تست و نگهداری تجهیزات پزشکی
بررسی و کالیبراسیون: برای بررسی و کالیبراسیون تجهیزات پزشکی که به برق و الکترونیک وابسته هستند، مانند مانیتورهای قلبی و دستگاه‌های تشخیصی.
اندازه‌گیری و تحلیل:
اندازه‌گیری سیگنال‌ها: برای تحلیل سیگنال‌های الکتریکی که توسط دستگاه‌های پزشکی تولید می‌شوند.
صنعت ساختمان و ساخت و ساز
نصب سیستم‌های برقی
بررسی و اندازه‌گیری: برای نصب و بررسی سیستم‌های برق ساختمان، از جمله سیم‌کشی‌های داخلی و خارجی.
بررسی تجهیزات برقی
تست عملکرد: برای بررسی و تست تجهیزات برقی در ساخت و ساز، از جمله سیستم‌های روشنایی و کنترل.
صنعت تولید و کارخانه‌جات
مدیریت و نگهداری ماشین‌آلات
تست و اندازه‌گیری: برای مدیریت و نگهداری ماشین‌آلات و خطوط تولید، شامل تست و اندازه‌گیری پارامترهای الکتریکی.
کنترل کیفیت
بررسی کیفیت: برای اطمینان از کیفیت و دقت دستگاه‌ها و ماشین‌آلات در فرآیندهای تولید.
صنعت آموزش و تحقیق
آموزش الکترونیک
آموزش و آزمایش: برای آموزش مفاهیم الکترونیک و برق به دانش‌آموزان و دانشجویان.
پژوهش‌های علمی
اندازه‌گیری دقیق: برای اندازه‌گیری دقیق پارامترهای الکتریکی در پروژه‌های تحقیقاتی و علمی.
