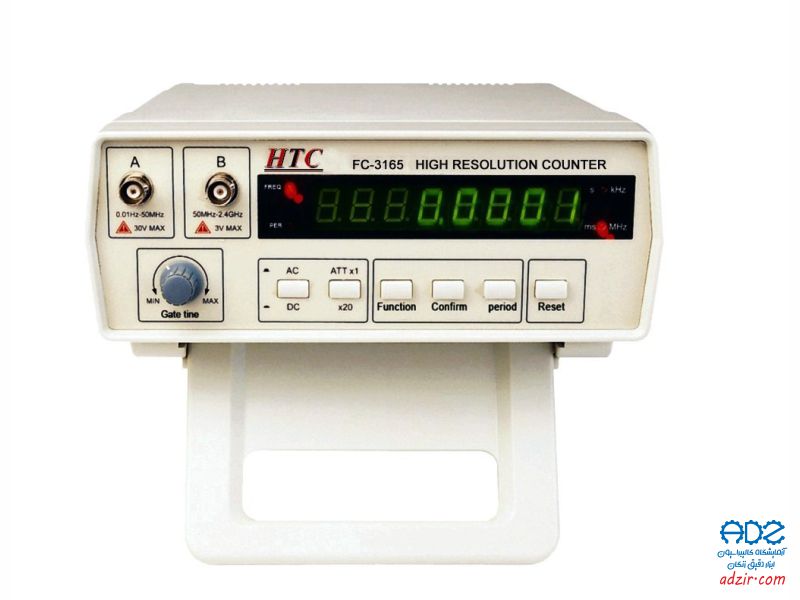

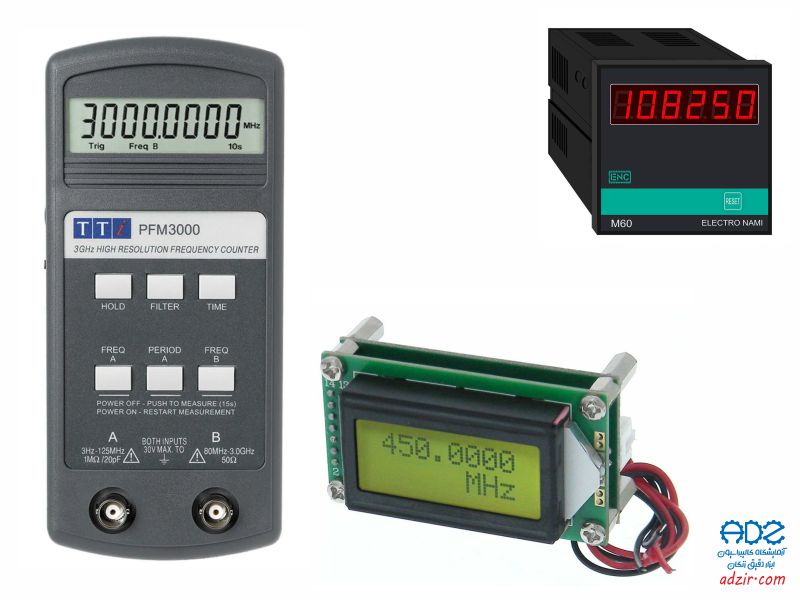

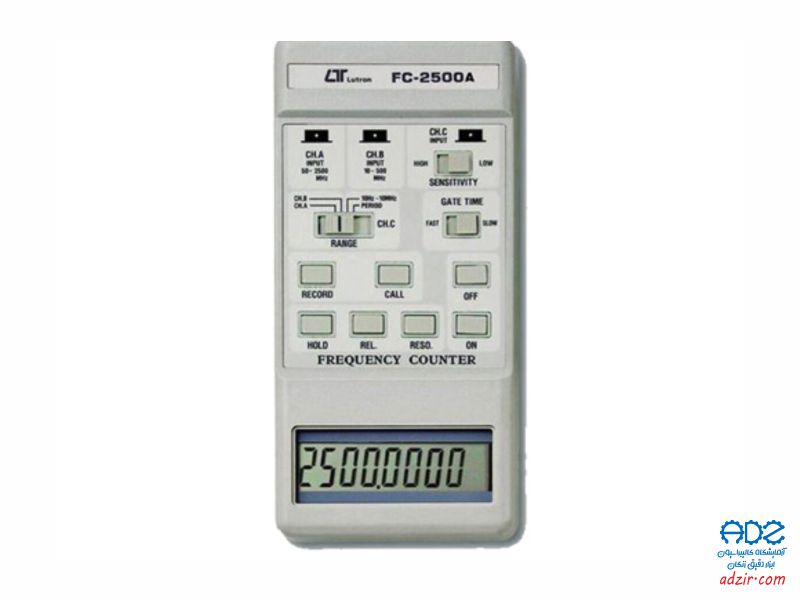

فرکانس کانتر – (Counter Frequency)

فرکانس کانتر (Frequency Counter) ابزاری است که برای اندازه‌گیری فرکانس سیگنال‌های الکتریکی استفاده می‌شود. این دستگاه از چندین بخش اصلی تشکیل شده است که هر کدام نقش خاصی در عملکرد کلی دستگاه ایفا می‌کنند. در ادامه به بررسی اجزای اصلی فرکانس کانتر و عملکرد هر یک از آن‌ها پرداخته می‌شود:

 ورودی سیگنال

ویژگی‌ها:

اتصالات ورودی: ورودی‌های سیگنال معمولاً شامل کانکتورهای BNC یا SMA هستند.

نحوه اتصال: سیگنال ورودی به وسیله کابل به ورودی کانتر متصل می‌شود و باید در محدوده ولتاژ و فرکانس مجاز کانتر قرار داشته باشد.

عملکرد:

• سیگنال ورودی را دریافت و به بخش‌های داخلی دستگاه ارسال می‌کند.
• ممکن است شامل فیلترهایی برای حذف نویز و تقویت سیگنال نیز باشد.

 مدار کلاک داخلی

ویژگی‌ها:

کلاک داخلی: اکثر فرکانس کانترها دارای یک کلاک داخلی برای تایمینگ و شمارش پالس‌ها هستند.

دقت: دقت کلاک داخلی تأثیر زیادی بر دقت اندازه‌گیری فرکانس دارد.

عملکرد:

• برای شمارش تعداد پالس‌های ورودی در مدت زمان معین از کلاک داخلی استفاده می‌کند.
• دقت کلاک باید بالا باشد تا نتایج دقیقی به دست آید.

مدار شمارنده (Counter Circuit)

ویژگی‌ها:

شمارنده دیجیتال: اغلب از شمارنده‌های دیجیتال برای ثبت تعداد پالس‌های ورودی استفاده می‌شود.

نوع شمارش: می‌تواند شمارش بالا، پایین یا بالا و پایین را انجام دهد.

عملکرد:

• تعداد پالس‌های ورودی را در یک بازه زمانی معین شمارش می‌کند.
• معمولاً از شمارنده‌های باینری یا شمارنده‌های پیشرفته‌تر برای انجام این کار استفاده می‌شود.

 مدار زمان‌سنج (Timer Circuit)

ویژگی‌ها:

زمان‌سنج داخلی: این بخش برای تعیین مدت زمان شمارش پالس‌ها استفاده می‌شود.

دقت: زمان‌سنج باید دقت بالایی داشته باشد تا نتایج دقیق به دست آید.

عملکرد:

• زمان‌سنج برای اندازه‌گیری مدت زمان مشخص شده برای شمارش پالس‌ها به کار می‌رود.
• با استفاده از زمان‌سنج، تعداد پالس‌ها در طول زمان اندازه‌گیری می‌شود تا فرکانس محاسبه شود.

مدارات پردازش سیگنال

ویژگی‌ها:

پردازش سیگنال: شامل مداراتی است که سیگنال‌های ورودی را پردازش می‌کنند تا آن‌ها را برای شمارش آماده کنند.

تقویت و فیلتر: ممکن است شامل تقویت‌کننده‌ها و فیلترها برای بهبود کیفیت سیگنال باشد.

عملکرد:

• سیگنال ورودی را برای شمارش آماده می‌کند.
• نویز و سیگنال‌های غیرمجاز را فیلتر و تقویت می‌کند.

 مدارات نمایش و رابط کاربری

ویژگی‌ها:

صفحه نمایش: برای نمایش نتایج اندازه‌گیری شده از صفحه نمایش دیجیتال یا LCD استفاده می‌شود.

دکمه‌ها و کنترل‌ها: شامل دکمه‌ها و کنترل‌های مختلف برای تنظیمات و عملکردهای دستگاه است.

عملکرد:

• نتایج شمارش و اندازه‌گیری را به کاربر نمایش می‌دهد.
• کاربر می‌تواند تنظیمات مختلف را از طریق این بخش‌ها انجام دهد.

بخش‌های تغذیه

ویژگی‌ها:

منبع تغذیه: برای تأمین انرژی مورد نیاز دستگاه از یک منبع تغذیه استفاده می‌شود.

پایداری: منبع تغذیه باید پایدار و مطابق با نیازهای دستگاه باشد.

عملکرد:

• انرژی لازم برای عملکرد صحیح تمامی بخش‌های دستگاه را تأمین می‌کند.

 مدارات کنترل و پردازش داده

ویژگی‌ها:

کنترلر مرکزی: شامل میکروکنترلر یا پردازنده‌ای است که برای کنترل عملیات و پردازش داده‌ها استفاده می‌شود.

پردازش داده‌ها: برای تجزیه و تحلیل داده‌های شمارش و محاسبه فرکانس به کار می‌رود.

عملکرد:

• داده‌های شمارش شده را پردازش کرده و نتایج نهایی را محاسبه می‌کند.
• کنترل عملیات مختلف دستگاه از جمله تنظیمات و خوانش‌های ورودی را بر عهده دارد.

  سیستم‌های ارتباطی و ذخیره‌سازی

ویژگی‌ها:

ارتباطات: برخی از فرکانس کانترها دارای قابلیت‌های ارتباطی برای اتصال به کامپیوتر یا سیستم‌های دیگر هستند.

ذخیره‌سازی داده‌ها: ممکن است دارای حافظه برای ذخیره نتایج اندازه‌گیری شده باشد.

عملکرد:

• داده‌ها را به سیستم‌های دیگر ارسال می‌کند و ممکن است نتایج اندازه‌گیری شده را ذخیره کند.
• ارتباط با نرم‌افزارهای تحلیل و گزارش‌گیری را فراهم می‌کند.

محافظت و ایمنی

ویژگی‌ها:

محافظت از دستگاه: شامل فیوزها و مدارات محافظ برای جلوگیری از آسیب‌های الکتریکی و حرارتی است.

ایمنی کاربر: طراحی‌های ایمنی برای جلوگیری از آسیب به کاربر و دستگاه.

عملکرد:

• از دستگاه در برابر آسیب‌های ناشی از اضافه بار، ولتاژ غیرمجاز، و مشکلات دیگر محافظت می‌کند.
• ایمنی کاربر را با فراهم کردن شرایط استفاده ایمن تضمین می‌کند.
