سنسور مقاومتی – (Resistive Sensors)
سنسور مقاومتی - (Resistive Sensors)
سنسورهای مقاومتی (Resistive Sensors) دستگاههایی هستند که تغییرات مقاومت الکتریکی مواد یا عناصر مختلف را برای اندازهگیری پارامترهای مختلف مانند دما، فشار، رطوبت، یا موقعیت شغلی استفاده میکنند. در این سنسورها، تغییرات در مقاومت یک ماده به عنوان سیگنال برای شناسایی تغییرات محیطی یا فیزیکی کاربرد دارند.
انواع رایج سنسورهای مقاومتی:
سنسور دما (RTD و ترمیستور):
RTD (Resistance Temperature Detector): این سنسورها معمولاً از فلزاتی مثل پلاتین ساخته شده و برای اندازهگیری دما استفاده میشوند. با افزایش دما، مقاومت آنها تغییر میکند.
ترمیستور: از مواد نیمههادی ساخته شدهاند که مقاومت آنها به دما بستگی دارد. برای اندازهگیری دما در محدودههای خاصی مفید هستند.
سنسورهای فشار:
در این سنسورها، فشار اعمالشده به یک عنصر حساس باعث تغییر در مقاومت میشود و این تغییر برای اندازهگیری فشار به کار میرود.
سنسورهای موقعیت (Potentiometric Sensors):
این سنسورها تغییرات موقعیت یا زاویه را از طریق تغییر مقاومت ثبت میکنند. معمولاً در اندازهگیری مکانیکی و حرکتها استفاده میشود.
سنسورهای رطوبت:
این نوع سنسورها از مواد خاصی استفاده میکنند که مقاومت آنها به میزان رطوبت تغییر میکند.
ویژگیها:
دقت بالا: سنسورهای مقاومتی معمولاً دقت بالایی دارند، به ویژه در اندازهگیریهای دمایی.
سادگی و هزینه پایین: این سنسورها ساده هستند و هزینه تولید آنها نسبت به دیگر سنسورها ممکن است پایینتر باشد.
پایداری: بسیاری از سنسورهای مقاومتی به دلیل ویژگیهای مواد استفادهشده در آنها پایداری خوبی دارند.
تاریخچه کاربرد سنسور مقاومتی - (Resistive Sensors)
تاریخچه کاربرد سنسورهای مقاومتی (Resistive Sensors) به اوایل قرن بیستم برمیگردد. این سنسورها به عنوان ابزاری برای اندازهگیری تغییرات مقاومت در برابر پارامترهای مختلف مثل دما، فشار و رطوبت شناخته شدند. در اینجا به طور خلاصه تاریخچهی مهم کاربرد سنسورهای مقاومتی را مرور میکنیم:
اوایل قرن بیستم: آغاز کاربرد در اندازهگیری دما: اولین نمونههای سنسورهای مقاومتی به طور عمده برای اندازهگیری دما مورد استفاده قرار گرفتند. در این دوران، بیشتر از مواد فلزی همچون پلاتین برای ساخت سنسورهای دمایی استفاده میشد که ویژگی تغییر مقاومت در برابر دما را داشتند. این نوع سنسورها به نام RTD (Resistance Temperature Detector) شناخته شدند.
دهه ۱۹۴۰: پیشرفت در استفادههای صنعتی: در دهه 1940، با پیشرفتهای فناوری و توسعه صنعت الکترونیک، سنسورهای مقاومتی به طور گستردهتری در سیستمهای کنترل صنعتی و اتوماسیون به کار گرفته شدند. از آن زمان، سنسورهای مقاومتی در ابزارهای اندازهگیری دقیق مانند ترمومترهای مقاومتی و فشارسنجها مورد استفاده قرار گرفتند.
دهه ۱۹۵۰: سنسورهای مقاومتی فشار و موقعیت: در دهه 1950، استفاده از سنسورهای مقاومتی در اندازهگیری فشار و موقعیتهای مکانیکی بیشتر شد. این سنسورها معمولاً برای اندازهگیری دقیق فشار در سیستمهای صنعتی به کار میرفتند. همچنین، سنسورهای مقاومتی به عنوان پتانسیومترها برای اندازهگیری موقعیت و زاویهها استفاده شدند.
دهه ۱۹۷۰ و ۱۹۸۰: توسعه سنسورهای مقاومتی برای اندازهگیری رطوبت: در این دههها، سنسورهای مقاومتی به تدریج برای اندازهگیری رطوبت در محیطهای مختلف کاربرد بیشتری پیدا کردند. این سنسورها معمولاً از مواد خاصی مثل پلیمرها ساخته میشدند که مقاومت آنها به میزان رطوبت تغییر میکرد.
گسترش استفاده در پزشکی: سنسورهای مقاومتی همچنین در دستگاههای پزشکی برای اندازهگیری دما و فشار بدن انسان شروع به کاربرد کردند.
دهه ۲۰۰۰: پیشرفت در مواد و فناوریها: در دهههای اخیر، با پیشرفتهای تکنولوژی، سنسورهای مقاومتی از نظر دقت و پایداری بهبود یافتند. استفاده از مواد نیمههادی و پلیمرها به افزایش دقت و کاهش هزینهها کمک کرده است.
استفاده در فناوریهای نوین: با توجه به پیشرفتهای فناوری، سنسورهای مقاومتی در سیستمهای خودکار، خودروهای هوشمند، اینترنت اشیاء (IoT) و دیگر کاربردهای مدرن به طور گستردهای استفاده میشوند.
امروزه: پیشرفتهای نوین در طراحی و کاربرد: امروزه، سنسورهای مقاومتی در انواع مختلفی از کاربردها استفاده میشوند؛ از جمله در سیستمهای خودکار، خانههای هوشمند، فناوریهای پوشیدنی، سیستمهای پزشکی و حتی در صنایع فضایی.
تاریخچه کاربرد سنسورهای مقاومتی نشاندهنده تکامل این فناوری از یک ابزار ساده برای اندازهگیری دما به یک تکنولوژی پیچیده و گسترده است که در بسیاری از صنایع و حوزههای مختلف مورد استفاده قرار میگیرد.
انواع مختلف سنسور مقاومتی - (Resistive Sensors)
سنسورهای مقاومتی (Resistive Sensors) به طور کلی برای اندازهگیری تغییرات مقاومت در برابر عوامل مختلف مانند دما، فشار، رطوبت و موقعیت استفاده میشوند. این سنسورها انواع مختلفی دارند که در اینجا به برخی از آنها اشاره میکنیم:

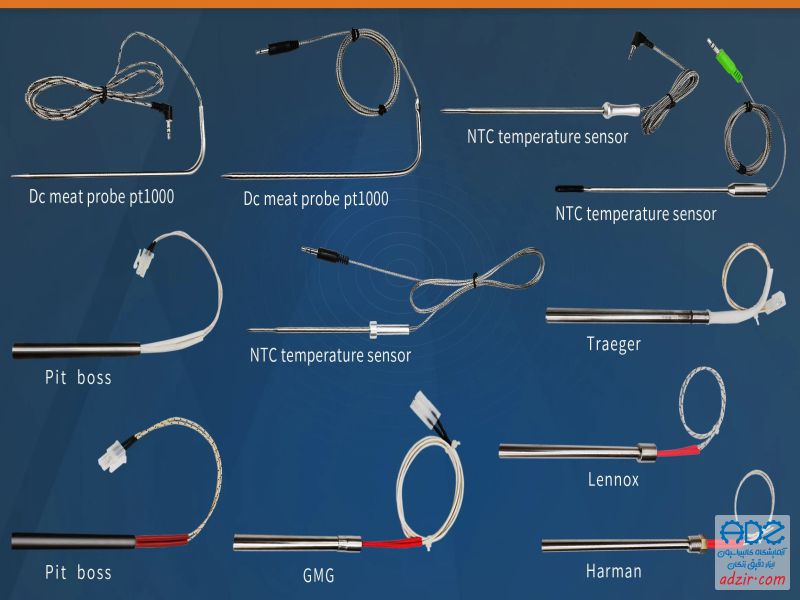

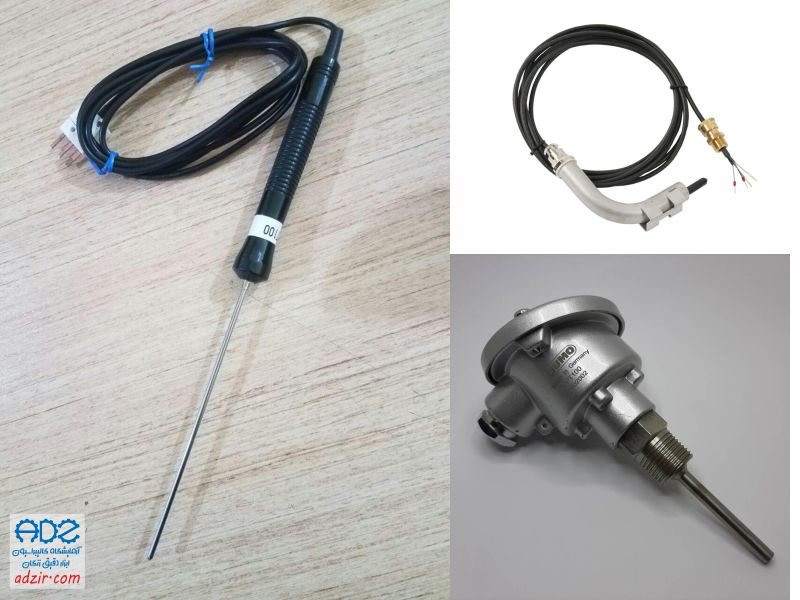

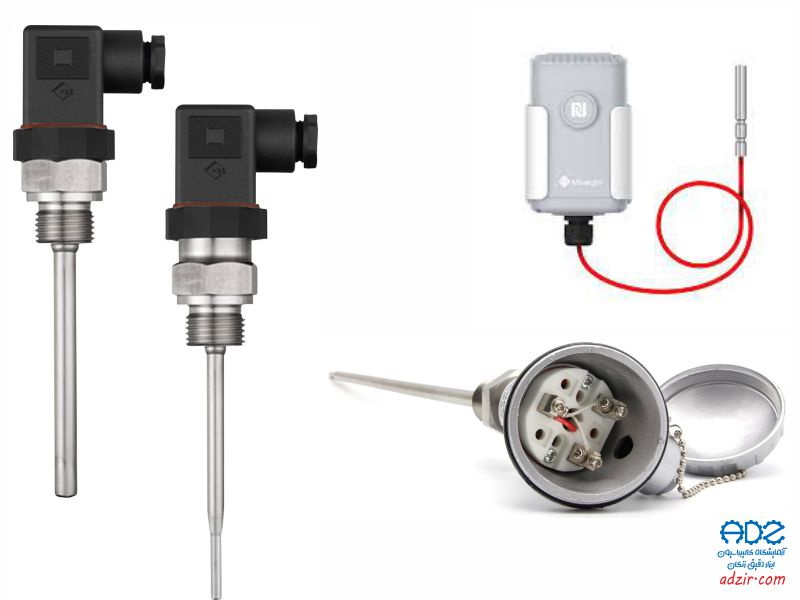

سنسورهای دمایی (RTD و ترمیستورها)

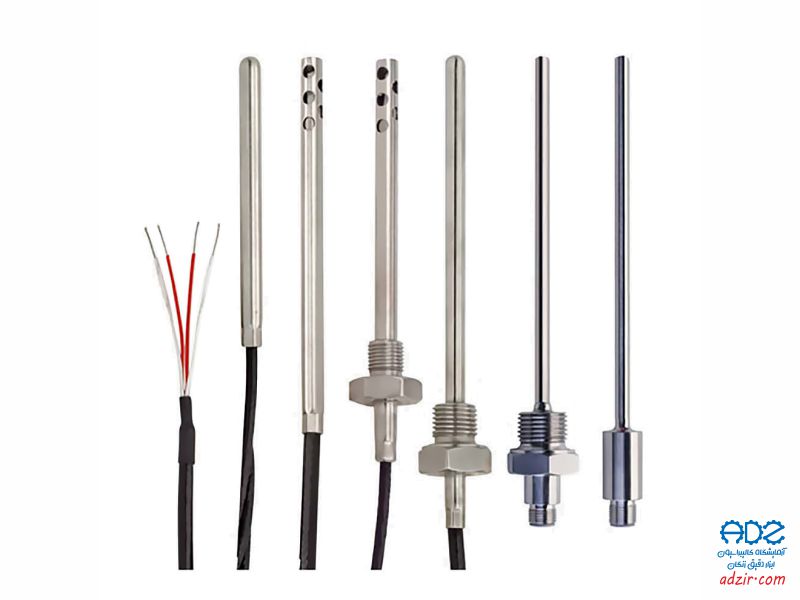

RTD (Resistance Temperature Detector): این سنسورها معمولاً از فلزات مقاوم مانند پلاتین ساخته شدهاند. مقاومت آنها با تغییر دما تغییر میکند. این نوع سنسورها برای اندازهگیری دما در دماهای بالا (معمولاً از -200 درجه سانتیگراد تا 850 درجه سانتیگراد) بسیار دقیق و پایدار هستند.
ترمیستور (Thermistor): ترمیستورها از مواد نیمههادی ساخته شدهاند و مقاومت آنها به شدت به دما بستگی دارد. این سنسورها معمولاً در دماهای پایینتر (معمولاً از -50 درجه سانتیگراد تا 150 درجه سانتیگراد) استفاده میشوند و به دو نوع NTC (Negative Temperature Coefficient) و PTC (Positive Temperature Coefficient) تقسیم میشوند.
NTC: با افزایش دما، مقاومت کاهش مییابد.
PTC: با افزایش دما، مقاومت افزایش مییابد.
سنسورهای فشار (Resistive Pressure Sensors)
این سنسورها با اندازهگیری تغییرات مقاومت به فشار محیط واکنش نشان میدهند. در این سنسورها، فشار به یک سطح حساس وارد میشود که باعث تغییر شکل آن میشود و در نتیجه مقاومت تغییر میکند. این تغییرات مقاومت برای اندازهگیری فشار استفاده میشود. این نوع سنسورها در بسیاری از صنایع، از جمله خودروسازی و صنایع هوافضا، کاربرد دارند.
سنسورهای موقعیت (Potentiometric Sensors)
سنسورهای پتانسیومتری یا سنسورهای موقعیت از تغییرات مقاومت برای اندازهگیری موقعیت یا زاویه استفاده میکنند. این سنسورها معمولاً شامل یک مقاومت متغیر هستند که توسط یک بازو یا مکانیزم متحرک جابجا میشود. این تغییرات در مقاومت برای اندازهگیری موقعیت دقیق استفاده میشود. این نوع سنسورها در ماشینآلات، رباتیک و سیستمهای کنترل حرکت کاربرد دارند.
سنسورهای رطوبت (Resistive Humidity Sensors)
سنسورهای رطوبتی مقاومتی معمولاً از مواد هیدروفیلیک یا نیمههادی ساخته میشوند که مقاومت آنها با تغییرات رطوبت هوا تغییر میکند. این سنسورها برای اندازهگیری رطوبت در فضاهای مختلف (مانند اتاقهای کنترل محیط یا در دستگاههای تهویه مطبوع) استفاده میشوند.
سنسورهای گاز (Gas Sensors)
این نوع سنسورها از مقاومت برای اندازهگیری غلظت گازها در محیط استفاده میکنند. در این سنسورها، گازهای خاص میتوانند مقاومت ماده حساس را تغییر دهند و این تغییرات برای شناسایی نوع و غلظت گازهای موجود در هوا استفاده میشود. این سنسورها معمولاً در کاربردهای ایمنی و بهداشتی به کار میروند.
سنسورهای کشش و ارتعاش (Strain Sensors and Vibration Sensors)
سنسورهای کشش مقاومتی یا گالوانومترها از تغییرات مقاومت برای اندازهگیری تغییرات در طول یا شکل یک ماده استفاده میکنند. این سنسورها معمولاً به عنوان گلو یا گزارشگر کشش در سیستمهای نظارتی برای سنجش نیروهای مکانیکی یا ارتعاشات استفاده میشوند.
سنسورهای شتاب (Accelerometer Sensors)
این نوع سنسورها برای اندازهگیری شتاب استفاده میشوند و معمولاً از تغییرات مقاومت در اثر حرکت یا شتاب به عنوان سیگنال استفاده میکنند. این سنسورها در گوشیهای هوشمند، خودروها، و تجهیزات الکترونیکی دیگر به کار میروند.
سنسورهای نور (Optoresistive Sensors)
سنسورهای مقاومتی نور که معمولاً LDR (Light Dependent Resistor) نامیده میشوند، از تغییرات مقاومت در اثر نور استفاده میکنند. این سنسورها در روشنایی خودکار، دوربینها، و سیستمهای ایمنی کاربرد دارند.
سنسورهای مقاومتی به دلیل ساختار ساده و قابلیت اندازهگیری دقیق تغییرات محیطی، کاربردهای زیادی در صنایع مختلف دارند. بسته به نوع پارامترهایی که قرار است اندازهگیری شوند، انواع مختلفی از سنسورهای مقاومتی به کار میروند که هرکدام ویژگیهای خاص خود را دارند.
نحوه استفاده و کارکرد سنسور مقاومتی - (Resistive Sensors)
سنسورهای مقاومتی (Resistive Sensors) بر اساس تغییرات مقاومت الکتریکی برای اندازهگیری و تشخیص پارامترهای مختلف مانند دما، فشار، رطوبت، موقعیت و شتاب طراحی شدهاند. نحوه استفاده و کارکرد این سنسورها به طور کلی شامل مراحل زیر است:
اصول کارکرد سنسور مقاومتی
سنسورهای مقاومتی به طور کلی بر پایه تغییرات مقاومت یک ماده حساس در برابر یک عامل خارجی مانند دما، فشار یا رطوبت کار میکنند. هنگامی که عامل مورد نظر تغییر میکند، مقاومت ماده حسگر تغییر میکند و این تغییرات توسط یک دستگاه اندازهگیری ثبت میشود.
به طور سادهتر، در سنسورهای مقاومتی، رابطهای بین مقاومت و پارامتر فیزیکی (مثل دما، فشار، رطوبت و غیره) وجود دارد. هنگامی که این پارامتر تغییر میکند، مقاومت ماده نیز تغییر کرده و به این ترتیب سیگنال مربوط به این تغییر اندازهگیری میشود.
تشریح نحوه کار در سنسورهای دما (RTD و ترمیستورها)

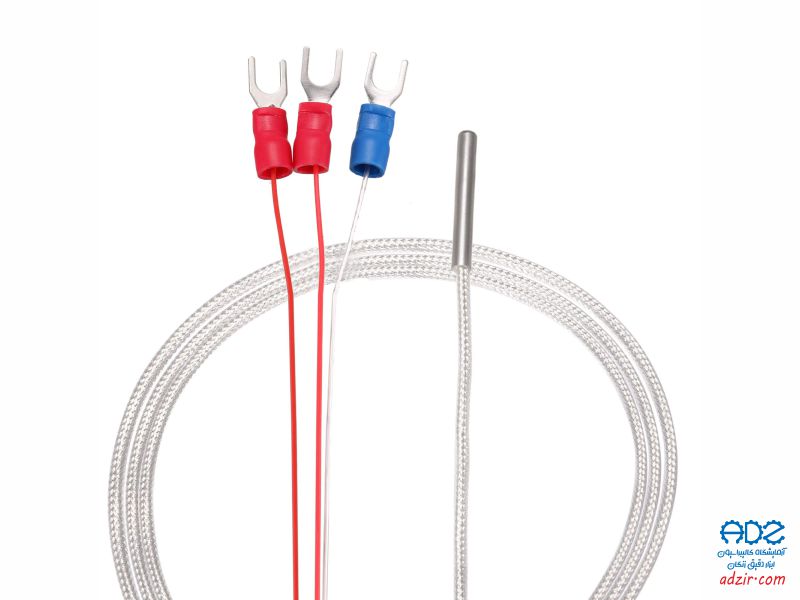

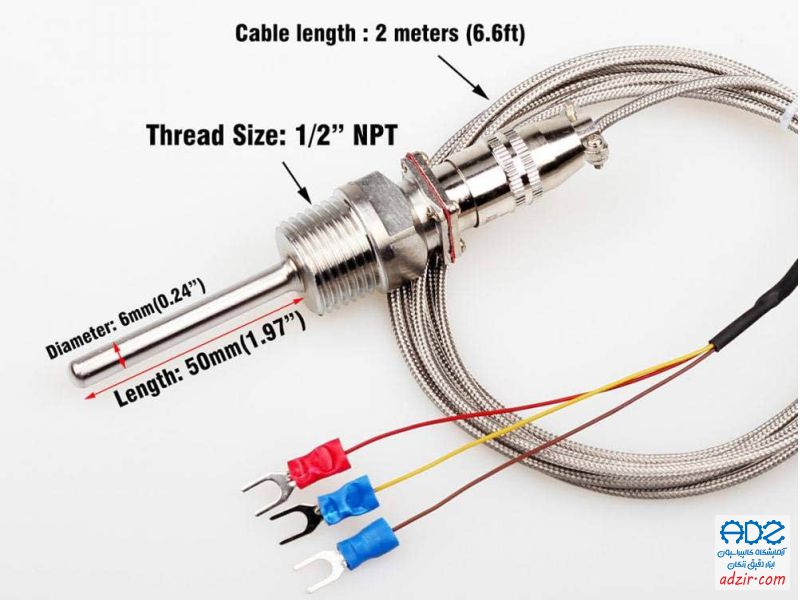

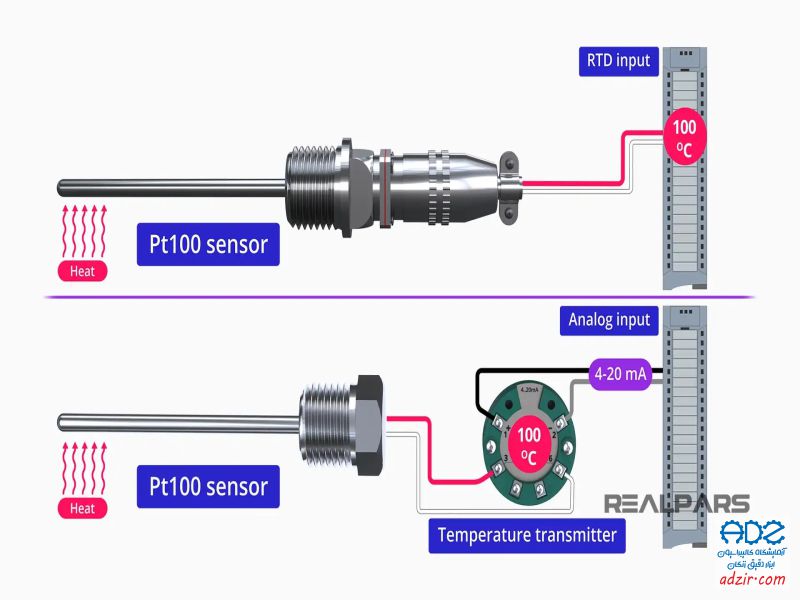

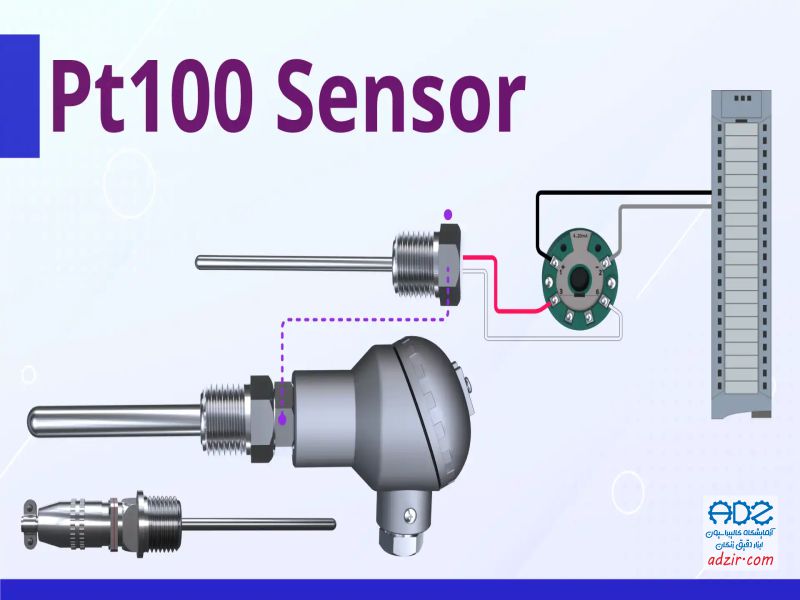

RTD (Resistance Temperature Detector):
در RTDها، مقاومت فلز (معمولاً پلاتین) به طور خطی با دما تغییر میکند.
هنگامی که دما افزایش مییابد، مقاومت RTD افزایش مییابد.
این تغییر مقاومت توسط یک مدار اندازهگیری یا یک دستگاه مانند مقیاسسنج مقاومت (Wheatstone Bridge) یا میکروکنترلر برای تبدیل آن به سیگنال دیجیتال یا آنالوگ خوانده میشود.
ترمیستور (Thermistor):
ترمیستورها از مواد نیمههادی ساخته شدهاند و مقاومت آنها به دما بستگی دارد. ترمیستورها به دو نوع NTC (مقاومت کاهشیاب با افزایش دما) و PTC (مقاومت افزایشیاب با افزایش دما) تقسیم میشوند.
تغییرات مقاومت در ترمیستورها میتواند به صورت خطی یا غیرخطی باشد. این تغییرات به کمک یک مدار تقسیم ولتاژ یا میکروکنترلر تبدیل به سیگنال دما میشوند.
کارکرد سنسورهای فشار و موقعیت
سنسورهای فشار مقاومتی: این سنسورها معمولاً از یک دیافراگم حساس استفاده میکنند که به فشار اعمالشده تغییر شکل میدهد. تغییر شکل دیافراگم منجر به تغییر مقاومت در یک ماده حساس میشود. این تغییرات مقاومت سپس به یک سیگنال الکتریکی تبدیل میشود که نشاندهنده مقدار فشار است.
سنسورهای موقعیت (Potentiometric Sensors): در این سنسورها، یک پتانسیومتر یا مقاومت متغیر برای اندازهگیری تغییرات موقعیت یا زاویه استفاده میشود. یک بازو که به یک عنصر مکانیکی متصل است، مقاومت را تغییر میدهد. با حرکت بازو، مقاومت تغییر میکند و این تغییرات به کمک یک ولتاژ ورودی یا خروجی اندازهگیری میشود.
نحوه استفاده در سنسورهای رطوبت و گاز
سنسورهای رطوبت مقاومتی: این سنسورها معمولاً از مواد هیدروفیلیک یا پلیمرها ساخته میشوند که مقاومت آنها با میزان رطوبت هوا تغییر میکند. هنگامی که رطوبت افزایش مییابد، مقاومت تغییر کرده و این تغییرات برای اندازهگیری رطوبت استفاده میشود.
سنسورهای گاز مقاومتی: این سنسورها از مواد خاصی مانند اکسید فلزی نیمههادی استفاده میکنند که مقاومت آنها تحت تأثیر گازهای خاص تغییر میکند. گازهایی مانند آمونیاک، دیاکسیدکربن، یا مونوکسیدکربن میتوانند مقاومت ماده را تغییر دهند و این تغییرات برای شناسایی غلظت گاز در هوا استفاده میشود.
مدارهای اندازهگیری برای سنسورهای مقاومتی
سنسورهای مقاومتی معمولاً برای اندازهگیری تغییرات مقاومت از مدارهای مختلف استفاده میکنند که رایجترین آنها عبارتند از:
پل ویتستون (Wheatstone Bridge): این مدار برای تبدیل تغییرات کوچک در مقاومت به سیگنالهای قابل اندازهگیری استفاده میشود. در این مدار، تغییرات مقاومت به صورت تغییرات ولتاژ خروجی نمایش داده میشود که قابل اندازهگیری است.
تقسیمکننده ولتاژ: در این مدار، مقاومت متغیر به عنوان قسمتی از یک تقسیمکننده ولتاژ عمل میکند. تغییرات مقاومت منجر به تغییر ولتاژ خروجی میشود که میتواند به راحتی با یک آداپتور ولتاژ یا یک میکروکنترلر خوانده شود.
فرآیندهای خواندن داده و ارسال سیگنال
پس از تغییر مقاومت، این دادهها میتوانند توسط میکروکنترلرها، آمپلیفایرها یا دستگاههای اندازهگیری دیجیتال برای ارسال اطلاعات پردازش شوند. در اکثر موارد، سیگنال خروجی به سیگنال دیجیتال تبدیل میشود که به راحتی قابل پردازش و نمایش است.
کاربردهای عملی سنسورهای مقاومتی
صنایع اتوماسیون: سنسورهای مقاومتی در سیستمهای کنترل دما و فشار در فرآیندهای صنعتی استفاده میشوند.
سلامت و پزشکی: این سنسورها در دستگاههای پزشکی برای اندازهگیری دما، فشار خون، و گازهای بدن استفاده میشوند.
رایانهها و الکترونیک: در گوشیهای هوشمند، لپتاپها، و سایر دستگاههای الکترونیکی برای اندازهگیری تغییرات موقعیت، نور، و شتاب به کار میروند.
سیستمهای ایمنی: در کاربردهایی مانند سیستمهای هشدار و شبیهسازیها برای اندازهگیری گازهای خطرناک استفاده میشوند.
در مجموع، سنسورهای مقاومتی با تغییرات کوچک در مقاومت به عنوان یک سیگنال ورودی عمل میکنند و میتوانند به راحتی برای اندازهگیری پارامترهای مختلف از جمله دما، فشار، موقعیت، رطوبت و گاز استفاده شوند.
مقایسه انواع سنسور مقاومتی - (Resistive Sensors)
مقایسه انواع سنسورهای مقاومتی (Resistive Sensors) میتواند به شما کمک کند تا بهترین گزینه را بسته به نیاز خود انتخاب کنید. سنسورهای مقاومتی در انواع مختلفی برای اندازهگیری پارامترهای مختلف مانند دما، فشار، رطوبت، موقعیت و شتاب طراحی شدهاند. در اینجا مقایسهای از رایجترین انواع سنسورهای مقاومتی آورده شده است
RTDها برای اندازهگیری دما در دماهای بالا با دقت بالا مناسب هستند، در حالی که ترمیستورها ارزانتر و مناسب برای دماهای پایینتر هستند.
سنسورهای فشار مقاومتی برای اندازهگیری فشارهای صنعتی کاربرد دارند و معمولاً دقت بالایی دارند.
سنسورهای موقعیت پتانسیومتری برای اندازهگیری موقعیت یا زاویهها در سیستمهای مکانیکی استفاده میشوند.
سنسورهای رطوبت مقاومتی برای اندازهگیری رطوبت در محیطهای مختلف به کار میروند.
سنسورهای گاز مقاومتی برای اندازهگیری غلظت گازهای خاص به ویژه در سیستمهای ایمنی استفاده میشوند.
سنسورهای شتاب برای اندازهگیری حرکت یا شتاب در دستگاههای الکترونیکی و خودروها کاربرد دارند.
LDR برای اندازهگیری نور و تنظیم روشنایی استفاده میشود.
انتخاب نوع سنسور بستگی به پارامترهایی دارد که نیاز به اندازهگیری دارند، دقت مورد نظر، محدوده اندازهگیری و هزینه قابل قبول.
بررسی صحت عملکرد سنسور مقاومتی - (Resistive Sensors)
بررسی صحت عملکرد سنسورهای مقاومتی (Resistive Sensors) یکی از مراحل حیاتی در استفاده از این سنسورها در سیستمهای مختلف است. صحت عملکرد این سنسورها بستگی به عوامل مختلفی دارد که شامل کالیبراسیون، دقت اندازهگیری، پایداری طولانیمدت، و حساسیت به تغییرات محیطی میشود. در اینجا به روشهای مختلف بررسی صحت عملکرد سنسورهای مقاومتی اشاره میکنیم:
کالیبراسیون سنسور مقاومتی
کالیبراسیون یکی از اولین و مهمترین مراحل بررسی عملکرد صحیح سنسورهای مقاومتی است. کالیبراسیون به فرآیندی گفته میشود که در آن سنسور برای اطمینان از دقت اندازهگیری به یک استاندارد معتبر تطبیق داده میشود. در سنسورهای مقاومتی معمولاً کالیبراسیون به این صورت انجام میشود:
کالیبراسیون در دماهای مختلف: برای سنسورهای دمایی مانند RTDها و ترمیستورها، کالیبراسیون معمولاً در دماهای مختلف انجام میشود تا اطمینان حاصل شود که مقاومت سنسور به درستی با دما تغییر میکند.
کالیبراسیون با استفاده از فشار یا موقعیت: برای سنسورهای فشار یا موقعیت، با استفاده از تجهیزات با دقت بالا، فشار یا موقعیت مشخص اعمال شده و خروجی سنسور اندازهگیری میشود.
مقایسه با مقادیر مرجع
یکی از روشهای بررسی صحت عملکرد سنسورهای مقاومتی مقایسه اندازهگیریهای آنها با مقادیر مرجع یا شناخته شده است. برای مثال:
در سنسورهای دمایی، میتوان سنسور را در شرایط دمایی مشخصی قرار داد و مقاومت آن را با مقادیر مرجع دما مقایسه کرد.
در سنسورهای فشار، فشارهای معین روی سنسور اعمال میشود و خروجی آن با مقادیر استاندارد فشار مقایسه میشود.
تحلیل دقت و خطای سنسور
برای ارزیابی صحت عملکرد، باید میزان دقت و خطای سنسور محاسبه شود. این کار میتواند به وسیلهی مقایسه نتایج حاصل از سنسور با اندازهگیریهای دقیقتر یا با استفاده از ابزار اندازهگیری دقیقتر مانند ترمومترهای کالیبرهشده یا دستگاههای فشار مرجع انجام شود. همچنین، محدوده خطای سیستم باید بررسی شود که شامل خطای تصادفی و سیستماتیک سنسور است.
آزمایش طول عمر و پایداری
پایداری عملکرد در طول زمان به ویژه برای سنسورهای مقاومتی از اهمیت بالایی برخوردار است. عملکرد سنسور باید پس از مدتی استفاده پایدار باقی بماند و تغییرات غیرمنتظرهای در دقت آن رخ ندهد. آزمایشهای طول عمر بهطور معمول شامل شرایط محیطی مختلف و استفاده طولانیمدت در دماها، رطوبتها و فشارهای مختلف است.
تستهای دوام: سنسورها باید در شرایط مختلف (مانند دماهای بالا یا پایین، رطوبت زیاد، فشار زیاد) برای مدت طولانی مورد آزمایش قرار گیرند تا اطمینان حاصل شود که دقت و پایداری آنها حفظ میشود.
بررسی تغییرات مقاومت در برابر عوامل محیطی
سنسورهای مقاومتی ممکن است تحت تأثیر عوامل محیطی مانند دما، رطوبت، فشار، و تغییرات ناگهانی در شرایط محیطی قرار گیرند. برای اطمینان از صحت عملکرد، تغییرات مقاومت در برابر این عوامل باید بررسی شوند. به عنوان مثال:
تأثیر دما: برای سنسورهای دمایی مانند RTDها و ترمیستورها، حساسیت به تغییرات دما باید بهطور کامل بررسی شود.
تأثیر رطوبت و فشار: برای سنسورهای رطوبت و فشار، تغییرات مقاومت در برابر تغییرات رطوبت یا فشار محیط باید مورد بررسی قرار گیرد.
بررسی زمان پاسخدهی سنسور
سنسورهای مقاومتی باید زمانی سریع و مناسب برای پاسخدهی به تغییرات پارامترهای مورد اندازهگیری داشته باشند. به عبارت دیگر، زمان واکنش سنسور به تغییرات محیطی باید بهطور دقیق اندازهگیری شود. برای مثال:
سنسورهای دمایی باید به تغییرات دما بهطور سریع واکنش نشان دهند.
سنسورهای فشار باید به تغییرات فشار در مدت زمان مناسب واکنش نشان دهند.
بررسی توان مصرفی
در برخی از سنسورها، توان مصرفی آنها میتواند تأثیر زیادی بر صحت عملکرد آنها داشته باشد. سنسورهای مقاومتی باید در حالت کاری خود حداقل توان مصرفی را داشته باشند و به درستی انرژی را مصرف کنند. بررسی توان مصرفی برای اطمینان از عملکرد صحیح در محیطهای مختلف مهم است.
دورههای تست و آزمایشهای محیطی
آزمایشهای محیطی شامل استفاده از سنسور در شرایط محیطی مختلف مانند تغییرات دما، رطوبت، شتاب، یا نور است. این تستها بهویژه در سنسورهای مقاومتی برای ارزیابی عملکرد سنسور در شرایط غیرعادی و در شرایط متغیر محیطی مفید هستند.
برای بررسی صحت عملکرد سنسورهای مقاومتی، باید مراحلی مانند کالیبراسیون دقیق، مقایسه با مقادیر مرجع، تحلیل دقت، آزمایش طول عمر، بررسی تأثیر عوامل محیطی و زمان پاسخدهی انجام شود. همچنین، در سنسورهای مقاومتی باید پایداری طولانیمدت و دقت بالا در شرایط مختلف مورد توجه قرار گیرد تا از عملکرد صحیح آنها اطمینان حاصل شود.
حداکثر خطای مجاز سنسور مقاومتی - (Resistive Sensors)
حداکثر خطای مجاز سنسور مقاومتی (Resistive Sensors) بستگی به نوع سنسور، کاربرد آن، و دقت مورد نیاز در سیستم مورد استفاده دارد. این خطا معمولاً به عنوان درصدی از محدوده اندازهگیری یا به عنوان تغییرات در مقادیر مقاومتی تعریف میشود. در اینجا عواملی که بر میزان خطای مجاز سنسورهای مقاومتی تأثیر میگذارند، مورد بررسی قرار میدهیم:
خطای مجاز در سنسورهای دمایی (RTD و ترمیستورها)
در سنسورهای دمایی مانند RTDها و ترمیستورها، خطای مجاز به طور معمول بهطور مشخص توسط تولیدکننده تعیین میشود. این خطا میتواند شامل دو بخش باشد:
خطای کالیبراسیون: که از دقت در کالیبراسیون ناشی میشود.
خطای محیطی: که به دلیل تغییرات دما، فشار، یا رطوبت ممکن است ایجاد شود.
مقدار خطای مجاز برای RTDها:در دماهای پایین (مانند -50°C تا 100°C)، خطای مجاز میتواند حدود ±0.1°C تا ±0.5°C باشد.
در دماهای بالاتر (مثلاً 500°C تا 850°C)، خطا ممکن است به ±1°C برسد.
مقدار خطای مجاز برای ترمیستورها:برای ترمیستورهای معمولی، خطای مجاز ممکن است به حدود ±0.5°C تا ±2°C برسد.
در کاربردهایی که دقت بالاتر نیاز است، خطا میتواند کمتر از ±0.1°C نیز باشد.
خطای مجاز در سنسورهای فشار: در سنسورهای فشار مقاومتی، که معمولاً برای اندازهگیری فشارهای صنعتی و محیطی استفاده میشوند، خطای مجاز معمولاً بهصورت درصدی از مقیاس اندازهگیری تعریف میشود. برای مثال:
در سنسورهای فشار صنعتی با دقت متوسط، خطای مجاز معمولاً حدود ±0.25% تا ±0.5% از مقیاس اندازهگیری است.
برای سنسورهای فشار دقیقتر، خطای مجاز میتواند به ±0.05% از مقیاس اندازهگیری کاهش یابد.
خطای مجاز در سنسورهای موقعیت (Potentiometric Sensors): در سنسورهای موقعیت که از پتانسیومتر برای اندازهگیری موقعیت یا زاویه استفاده میکنند، خطای مجاز معمولاً به دقت حرکت و کیفیت پتانسیومتر بستگی دارد. خطای مجاز در این سنسورها بهطور معمول حدود ±0.1° تا ±0.5° از تغییرات زاویهای است. برای موقعیتهای دقیقتر، این خطا میتواند به ±0.05° نیز کاهش یابد.
خطای مجاز در سنسورهای رطوبت مقاومتی: سنسورهای رطوبت مقاومتی معمولاً دقت کمتری دارند و خطای مجاز آنها بهطور معمول حدود ±2% تا ±5% از مقیاس اندازهگیری است. برای سنسورهای رطوبت با دقت بالاتر، خطای مجاز ممکن است تا حدود ±1% کاهش یابد.
خطای مجاز در سنسورهای گاز مقاومتی: در سنسورهای گاز مقاومتی، خطای مجاز معمولاً به نوع گاز و غلظت آن بستگی دارد. خطای مجاز این سنسورها ممکن است بهطور معمول حدود ±5% تا ±10% از غلظت گاز باشد. برای گازهایی که حساسیت بیشتری دارند، این خطا میتواند کمتر از ±2% باشد.
خطای مجاز در سنسورهای شتاب (Accelerometer Sensors): سنسورهای شتاب مقاومتی معمولاً برای اندازهگیری شتاب در سیستمهای مختلف مانند گوشیهای هوشمند یا خودروها استفاده میشوند. خطای مجاز این سنسورها معمولاً در حدود ±0.1g تا ±1g است، که بسته به دقت مورد نیاز در کاربرد خاص ممکن است متفاوت باشد.
خطای مجاز در سنسورهای نور (LDR – Light Dependent Resistor): سنسورهای نور معمولاً حساسیت متفاوتی نسبت به نور دارند و خطای مجاز آنها به شرایط نور محیطی بستگی دارد. به طور کلی، خطای مجاز برای LDRها معمولاً حدود ±10% تا ±20% از مقدار نور اندازهگیری شده است.
عوامل مؤثر در تعیین خطای مجاز سنسور مقاومتی:
کیفیت ساخت و مواد سنسور: سنسورهای مقاومتی ساخته شده از مواد با کیفیت بالاتر معمولاً دقت و پایداری بهتری دارند و خطای کمتری را ایجاد میکنند.
کالیبراسیون صحیح: کالیبراسیون دقیق سنسور باعث کاهش خطای سیستماتیک میشود.
شرایط محیطی: دما، رطوبت، فشار و سایر عوامل محیطی میتوانند تأثیر زیادی بر خطای سنسور داشته باشند.
طول عمر سنسور: سنسورهایی که تحت استفاده طولانیمدت قرار میگیرند، ممکن است با گذشت زمان دقت کمتری پیدا کنند و خطای بیشتری ایجاد کنند.
نوع و فناوری سنسور: سنسورهای مقاومتی از فناوریهای مختلف (مانند RTDها، ترمیستورها، پتانسیومترها و غیره) ساخته میشوند که هرکدام دارای دقت و خطای متفاوتی هستند.
حداکثر خطای مجاز در سنسورهای مقاومتی بسته به نوع سنسور و کاربرد آن متغیر است. برای سنسورهای دمایی مانند RTDها و ترمیستورها، خطای مجاز ممکن است بین ±0.1°C تا ±2°C باشد. در سنسورهای فشار، این خطا معمولاً بین ±0.25% تا ±0.5% از مقیاس اندازهگیری است. برای سنسورهای رطوبت و گاز، خطا معمولاً بین ±2% تا ±10% است. در نهایت، برای کاهش خطاهای سنسور، کالیبراسیون صحیح، انتخاب مواد مناسب و توجه به شرایط محیطی اهمیت زیادی دارد.
نکات ایمنی کار با سنسور مقاومتی - (Resistive Sensors)
کار با سنسورهای مقاومتی (Resistive Sensors) نیاز به رعایت نکات ایمنی خاصی دارد تا از آسیب به تجهیزات، افراد و محیط کار جلوگیری شود. این سنسورها بهطور معمول برای اندازهگیری پارامترهای مختلف مانند دما، فشار، رطوبت و موقعیت استفاده میشوند و در انواع مختلفی از محیطها به کار میروند. در اینجا برخی از نکات ایمنی مهم برای کار با سنسورهای مقاومتی آورده شده است:

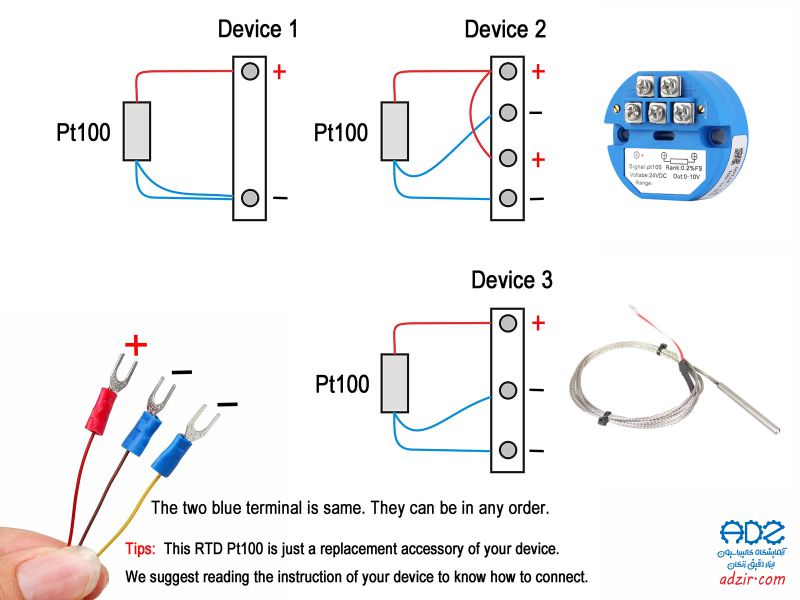

دقت در نصب و اتصال سیمها
اتصالات صحیح: هنگام نصب سنسورهای مقاومتی، اطمینان حاصل کنید که اتصالات سیمها بهدرستی برقرار شده باشد. اتصالات نادرست یا ضعیف میتواند باعث نوسانات ولتاژ و خواندنهای نادرست از سنسور شود.
محافظت در برابر اتصال کوتاه: در صورت استفاده از سنسورهای مقاومتی با ولتاژ بالا، باید از اتصالات محافظ استفاده کنید تا از وقوع اتصال کوتاه جلوگیری شود.
رعایت محدودیتهای ولتاژ و جریان
ولتاژ و جریان مجاز: سنسورهای مقاومتی دارای محدودیتهای خاصی برای ولتاژ و جریان هستند. استفاده از ولتاژ یا جریان بالاتر از حد مجاز میتواند به سنسور آسیب برساند و دقت آن را کاهش دهد. همیشه به مشخصات تولیدکننده توجه داشته باشید.
استفاده از رگولاتورهای ولتاژ: در سیستمهایی که ولتاژ ثابت نیاز دارند، استفاده از رگولاتورهای ولتاژ میتواند به محافظت از سنسور کمک کند.
حفاظت در برابر نوسانات دما و رطوبت
استفاده در محیطهای مناسب: سنسورهای مقاومتی مانند RTDها و ترمیستورها به شدت تحت تأثیر تغییرات دما قرار میگیرند. دمای محیط نباید از محدوده مشخص شده برای سنسور فراتر رود. برای سنسورهای حساس به دما، از تجهیزات مناسب برای کنترل دما استفاده کنید.
پوششدهی مناسب: در صورت نیاز، از پوششهای حفاظتی مانند کاورهای ضد آب یا ضد رطوبت برای سنسور استفاده کنید تا از آسیب به سنسور در محیطهای مرطوب جلوگیری شود.
مراقبت از سنسورها در برابر فشار و ضربه
عدم اعمال فشار اضافی: سنسورهای مقاومتی، به ویژه سنسورهای فشار، میتوانند تحت تأثیر فشارهای زیاد یا ضربات فیزیکی آسیب ببینند. هرگز سنسور را در شرایطی که فشار بالا یا ضربه میتواند به آن وارد کند قرار ندهید.
استفاده از تجهیزات حفاظتی: در محیطهای صنعتی که خطر ضربه یا فشار زیاد وجود دارد، استفاده از کاورها و تجهیزات محافظ برای سنسورها ضروری است.
کالیبراسیون منظم
کالیبراسیون دقیق: سنسورهای مقاومتی باید به طور منظم کالیبره شوند تا از دقت آنها اطمینان حاصل شود. عدم کالیبراسیون صحیح میتواند منجر به خطا در اندازهگیریها و آسیب به سیستمهای دیگر شود.
مستندسازی کالیبراسیون: برای حفظ دقت سیستم و شفافیت در عملکرد، کالیبراسیون باید بهطور دقیق ثبت شود و از آن برای پیگیری تغییرات استفاده گردد.
پیشگیری از اختلالات الکترومغناطیسی (EMI)
استفاده از فیلترها و سپرها: سنسورهای مقاومتی به راحتی ممکن است تحت تأثیر اختلالات الکترومغناطیسی (EMI) قرار بگیرند که میتواند به دقت آنها آسیب برساند. استفاده از فیلترهای EMI و کابلهای شیلد دار میتواند به کاهش تأثیر این اختلالات کمک کند.
استفاده از سیستمهای زمینکاری مناسب: اطمینان حاصل کنید که سیستم زمینکاری (grounding) به درستی اجرا شده باشد تا از ایجاد نویزهای الکتریکی جلوگیری شود.
مراقبت از سنسور در برابر مواد شیمیایی
تأثیر مواد شیمیایی: برخی سنسورهای مقاومتی میتوانند تحت تأثیر مواد شیمیایی خاص، به ویژه در محیطهای صنعتی و آزمایشگاهی، آسیب ببینند. از این رو، اطمینان حاصل کنید که سنسور در معرض مواد شیمیایی مضر قرار نگیرد.
استفاده از مواد مقاوم: اگر سنسور در محیطهای شیمیایی قرار میگیرد، از سنسورهایی استفاده کنید که برای مقابله با مواد شیمیایی خاص طراحی شدهاند.
آزمایشهای عملکردی در محیطهای واقعی
تست و ارزیابی عملکرد در شرایط عملیاتی: قبل از استفاده نهایی سنسور در سیستمهای بزرگ یا محیطهای حساس، اطمینان حاصل کنید که سنسور در شرایط عملیاتی واقعی آزمایش شده است. این کار میتواند از بروز مشکلات در آینده جلوگیری کند.
آگاهی از دستورالعملهای تولیدکننده
رعایت دستورالعملهای تولیدکننده: همیشه دستورالعملها و هشدارهای تولیدکننده را در مورد نحوه نصب، استفاده، نگهداری و کالیبراسیون سنسور رعایت کنید. این دستورالعملها اطلاعات مهمی در مورد ایمنی و بهینهسازی عملکرد سنسور فراهم میکنند.
آموزش اپراتورها و تکنسینها
آموزش اپراتورها: اپراتورها و تکنسینها باید بهطور کامل با نحوه استفاده و نگهداری از سنسورهای مقاومتی آشنا شوند. آموزشهای مناسب میتواند به پیشگیری از خطاهای انسانی و آسیب به سنسورها کمک کند.
پایش و نگهداری دورهای
بازرسی منظم: انجام بازرسیهای دورهای برای بررسی سلامت سنسورها و اطمینان از عملکرد صحیح آنها بسیار ضروری است. این کار میتواند به شناسایی مشکلات احتمالی پیش از وقوع آنها کمک کند.
تعویض قطعات: در صورت مشاهده آسیب، خرابی یا تغییرات غیرعادی در سنسور، آن را بهسرعت تعویض کنید تا از بروز مشکلات بیشتر جلوگیری شود.
رعایت نکات ایمنی در هنگام کار با سنسورهای مقاومتی به حفظ دقت و کارایی سنسور کمک میکند و از آسیب به تجهیزات و افراد جلوگیری میکند. این نکات شامل نصب صحیح، محافظت از سنسور در برابر شرایط محیطی، کالیبراسیون منظم، مراقبت در برابر مواد شیمیایی و نوسانات الکترومغناطیسی، و آموزش کارکنان میشود.
قسمتهای تشکیل دهنده سنسور مقاومتی - (Resistive Sensors)
سنسورهای مقاومتی (Resistive Sensors) بهطور کلی از چندین بخش اصلی تشکیل میشوند که هرکدام نقش مهمی در عملکرد صحیح سنسور دارند. این سنسورها معمولاً برای اندازهگیری تغییرات در مقاومت الکتریکی که به یک پارامتر فیزیکی خاص مانند دما، فشار، رطوبت، یا موقعیت مربوط است، استفاده میشوند. در ادامه، قسمتهای اصلی تشکیلدهنده این سنسورها معرفی میشود:
المان حساس (Sensing Element)
المان حساس اصلیترین بخش سنسور مقاومتی است که به تغییرات پارامتر فیزیکی (مانند دما، فشار، رطوبت و غیره) واکنش نشان میدهد. این بخش معمولاً از مواد خاصی ساخته میشود که مقاومت آنها بهطور قابل اندازهگیری تغییر میکند. بسته به نوع سنسور، مواد مختلفی ممکن است استفاده شوند:
RTD (Resistive Temperature Detectors): از مواد فلزی خاص مانند پلاتین برای سنجش دما استفاده میکند که مقاومت آنها با تغییرات دما تغییر میکند.
ترمیستورها (Thermistors): از مواد نیمههادی استفاده میکنند که تغییرات دما مقاومت آنها را بهشدت تحت تأثیر قرار میدهد.
پتانسیومترها (Potentiometers): معمولاً از یک لایه مقاومتی استفاده میکنند که با حرکت مکانیکی تغییر میکند.
المان مرجع (Reference Element)
در برخی از سنسورهای مقاومتی، بهویژه در سنسورهای حساس به دما، یک المان مرجع برای مقایسه با المان حساس استفاده میشود. این المان معمولاً دارای مقاومت ثابت است و تغییرات آن با تغییرات در شرایط محیطی سنجیده میشود. استفاده از المان مرجع باعث افزایش دقت سنسور میشود و به محاسبه تغییرات دقیقتر کمک میکند.
مدار تقویتکننده (Amplifier Circuit)
برای اندازهگیری تغییرات مقاومت در سنسورهای مقاومتی، نیاز به تقویت سیگنال است. مقاومتهای تغییر یافته معمولاً تغییرات اندکی در ولتاژ یا جریان ایجاد میکنند که نیاز به تقویت دارند تا سیگنال قابل اندازهگیری شود. این کار توسط مدار تقویتکننده انجام میشود.
در برخی سنسورها، تقویت سیگنال توسط مدارهای عملیاتی (Op-Amps) یا مبدلهای آنالوگ به دیجیتال (ADC) صورت میگیرد.
مدار تبدیلکننده (Conversion Circuit)
برای تبدیل تغییرات مقاومت به سیگنالهای قابل خواندن توسط سیستمهای کنترلی، نیاز به یک مدار تبدیلکننده داریم. این مدار معمولاً مقاومت سنسور را به ولتاژ یا جریان تبدیل میکند تا تغییرات بهطور دقیق اندازهگیری و نمایش داده شود.
در سنسورهای مقاومتی، معمولاً یک مدار ولتمتری یا واتمتری استفاده میشود که تغییرات مقاومت را به تغییرات ولتاژ یا جریان تبدیل میکند.
کدکننده یا مبدل دیجیتال (Encoder/Digital Converter)
در برخی سنسورها، تبدیل دادهها به سیگنالهای دیجیتال برای ارسال به سیستمهای کنترلی یا پردازشگرهای میکروکنترلر نیاز است. این کار با استفاده از یک مبدل دیجیتال (ADC) انجام میشود که سیگنال آنالوگ تبدیل شده به سیگنال دیجیتال را پردازش کرده و ارسال میکند.
پوشش و بدنه (Enclosure and Protective Coating)
پوشش و بدنه سنسور نقش محافظت از اجزای داخلی سنسور را در برابر عوامل محیطی (مانند رطوبت، دما، گرد و غبار و مواد شیمیایی) دارند. این بخش به ویژه در محیطهای صنعتی که شرایط سختتری دارند، بسیار حائز اهمیت است.
پوشش ضد آب یا ضد رطوبت برای جلوگیری از آسیب به سنسور در محیطهای مرطوب.
بدنه مقاوم در برابر ضربه برای محافظت در برابر فشارهای فیزیکی.
اتصالات الکتریکی (Electrical Connections)
اتصالات الکتریکی که معمولاً شامل پینها یا سوکتها هستند، برای برقراری ارتباط بین سنسور و سیستمهای کنترل یا خواندن دادهها استفاده میشوند. این اتصالات باید مقاوم و قابل اطمینان باشند تا از اتصالات ضعیف یا قطعشده جلوگیری شود.
کابلها و اتصالات ارتباطی (Wiring and Communication Connectors)
کابلها و اتصالات ارتباطی برای انتقال سیگنالها از سنسور به سیستمهای خارجی مورد استفاده قرار میگیرند. این کابلها باید مقاوم در برابر شرایط محیطی خاص مانند دما، فشار، یا مواد شیمیایی باشند.
کابلهای شیلددار ممکن است برای جلوگیری از تداخل الکترومغناطیسی (EMI) در شرایط حساس به کار روند.
مدار کالیبراسیون (Calibration Circuit)
برای اطمینان از دقت سنسور در طول زمان، معمولاً یک مدار کالیبراسیون داخلی وجود دارد که برای تنظیم و تصحیح دادههای اندازهگیری استفاده میشود. این مدار معمولاً بهطور خودکار یا دستی تنظیم میشود تا مقادیر اندازهگیری دقیقتر شوند.
تغذیه و منابع انرژی (Power Supply)
سنسورهای مقاومتی برای عملکرد صحیح به یک منبع تغذیه نیاز دارند. بسته به نوع سنسور، ممکن است از منابع تغذیه DC یا AC استفاده شود. این منابع باید توان کافی برای کارکرد دقیق سنسور را فراهم کنند.
منبع تغذیه ثابت برای اطمینان از پایداری عملکرد سنسور.
سنسورهای مقاومتی از اجزای مختلفی تشکیل شدهاند که هرکدام نقش خاصی در عملکرد سنسور ایفا میکنند. این اجزا شامل المان حساس که واکنش به پارامترهای فیزیکی نشان میدهد، مدار تقویتکننده، مبدل دیجیتال، پوشش محافظ، اتصالات الکتریکی، و سایر بخشها میشوند که در کنار هم برای اندازهگیری دقیق پارامترهای فیزیکی مختلف مانند دما، فشار، رطوبت یا موقعیت کار میکنند.
شرکت های سازنده سنسور مقاومتی - (Resistive Sensors)
شرکتهای زیادی در سراسر جهان در زمینه طراحی و تولید سنسورهای مقاومتی (Resistive Sensors) فعالیت دارند. این شرکتها انواع مختلفی از سنسورهای مقاومتی برای کاربردهای مختلف مانند اندازهگیری دما، فشار، رطوبت، موقعیت و دیگر پارامترهای فیزیکی تولید میکنند. در زیر به برخی از مهمترین شرکتهای سازنده سنسورهای مقاومتی اشاره میشود:
Honeywell
محصولات: Honeywell یکی از پیشروهای بازار در زمینه سنسورهای مقاومتی است و سنسورهایی با دقت بالا برای اندازهگیری دما، فشار، رطوبت، و گازها تولید میکند. محصولات Honeywell در صنایع مختلف مانند خودروسازی، پزشکی، و سیستمهای کنترل استفاده میشوند.
ویژگیها: دقت بالا، طول عمر طولانی، و قابلیت اعتماد در شرایط محیطی سخت.
OMEGA Engineering
محصولات: OMEGA یکی از شرکتهای معروف در زمینه تولید سنسورهای مقاومتی دما (RTD) و ترمیستورها است. این شرکت سنسورهایی با ویژگیهای دقیق برای اندازهگیری دما، رطوبت، فشار، و دیگر پارامترها تولید میکند.
ویژگیها: تنوع در انواع سنسورها، دقت بالا، و طراحیهای قابل تنظیم برای کاربردهای صنعتی.
Texas Instruments
محصولات: Texas Instruments بهعنوان یکی از بزرگترین تولیدکنندگان قطعات الکترونیکی، سنسورهای مقاومتی و مبدلهای آنالوگ به دیجیتال را نیز تولید میکند که در بسیاری از سیستمهای اندازهگیری مقاومتی استفاده میشود.
ویژگیها: سنسورهای مقاومتی با دقت بالا و قابلیت یکپارچگی آسان در سیستمهای الکترونیکی و میکروکنترلرها.
Panasonic
محصولات: Panasonic انواع سنسورهای مقاومتی را برای کاربردهای صنعتی و مصرفی تولید میکند. این سنسورها معمولاً برای اندازهگیری دما، فشار، موقعیت و جریان مورد استفاده قرار میگیرند.
ویژگیها: تکنولوژیهای پیشرفته، کیفیت بالا، و طراحی مناسب برای کاربردهای خاص.
Siemens
محصولات: Siemens یکی از شرکتهای بزرگ در زمینه تولید تجهیزات صنعتی و اتوماسیون است. این شرکت سنسورهای مقاومتی مختلفی برای اندازهگیری پارامترهای مختلف مانند دما، فشار و رطوبت تولید میکند.
ویژگیها: دقت و قابلیت اطمینان بالا، و طراحی برای استفاده در محیطهای صنعتی و اتوماسیون.
Vishay Intertechnology
محصولات: Vishay یکی از شرکتهای پیشرو در زمینه تولید مقاومتها، سنسورها و قطعات الکترونیکی است. این شرکت انواع سنسورهای مقاومتی مانند RTD و ترمیستورها را برای کاربردهای صنعتی، پزشکی، و خودروسازی ارائه میدهد.
ویژگیها: تنوع در محصولات و طراحیهای سفارشی برای کاربردهای مختلف.
Te Connectivity
محصولات: Te Connectivity سنسورهای مقاومتی مختلفی از جمله سنسورهای دما و فشار تولید میکند. این شرکت سنسورها را برای استفاده در صنایع خودروسازی، صنعتی و حملونقل میسازد.
ویژگیها: سنسورهای مقاومتی با دوام و عملکرد قابل اعتماد در محیطهای سخت.
STMicroelectronics
محصولات: STMicroelectronics یکی از شرکتهای برجسته در زمینه تولید قطعات الکترونیکی است. این شرکت سنسورهای مقاومتی مانند سنسورهای دما، رطوبت و فشار را برای انواع کاربردها ارائه میدهد.
ویژگیها: قابلیت یکپارچگی با سیستمهای میکروکنترلر، دقت بالا و مصرف انرژی کم.
Amphenol Advanced Sensors
محصولات: Amphenol در زمینه تولید سنسورهای مقاومتی و حسگرهای دمایی، فشار، و رطوبت شناختهشده است. این شرکت محصولات خود را برای کاربردهای مختلف از جمله پزشکی، خودروسازی، و تجهیزات صنعتی عرضه میکند.
ویژگیها: سنسورهای مقاومتی با دقت بالا، قابلیت اطمینان در شرایط مختلف محیطی، و طراحیهای خاص برای صنایع خاص.
Microchip Technology
محصولات: Microchip Technology انواع مختلفی از سنسورهای مقاومتی و مبدلهای آنالوگ به دیجیتال تولید میکند که در سیستمهای الکترونیکی استفاده میشوند.
ویژگیها: محصولات قابل تنظیم و انعطافپذیر برای کاربردهای خاص با دقت بالا.
Broadcom
محصولات: Broadcom یکی از تولیدکنندگان شناختهشده سنسورهای مقاومتی برای اندازهگیری دما و فشار است که محصولات خود را در صنایع مختلف از جمله خودروسازی و تجهیزات پزشکی به کار میبرد.
ویژگیها: دقت بالا، مصرف انرژی کم، و قابلیت اطمینان در شرایط محیطی سخت.
Sensirion
محصولات: Sensirion بهویژه در زمینه سنسورهای دما و رطوبت شناخته شده است. این شرکت سنسورهای مقاومتی را برای استفاده در کاربردهای دقیق، مانند سنجش کیفیت هوا و کنترلهای خانگی هوشمند، تولید میکند.
ویژگیها: دقت بالا، طراحی جمع و جور و توان مصرفی کم.
این شرکتها از پیشروان بازار سنسورهای مقاومتی هستند و محصولاتشان بهطور گسترده در صنایع مختلف مانند خودروسازی، پزشکی، صنایع هوافضا، تجهیزات صنعتی، و سیستمهای کنترل اتوماتیک استفاده میشود. این شرکتها سنسورهایی با دقت بالا، طول عمر طولانی، و قابلیت اطمینان در شرایط محیطی مختلف تولید میکنند.
نکات مهم هنگام خرید سنسور مقاومتی - (Resistive Sensors)
هنگام خرید سنسور مقاومتی (Resistive Sensors)، توجه به چندین نکته مهم میتواند به شما کمک کند تا بهترین گزینه را برای نیازهای خاص خود انتخاب کنید. این نکات به شما کمک میکنند که سنسوری با دقت و عملکرد مناسب، طول عمر بالا و قابلیت اطمینان در شرایط محیطی مختلف انتخاب کنید. در ادامه، برخی از نکات مهم برای خرید سنسور مقاومتی آورده شده است:
نوع سنسور مقاومتی
RTD (Resistive Temperature Detectors): اگر به دنبال سنسور برای اندازهگیری دما با دقت بالا هستید، RTDها بهترین گزینه هستند. این سنسورها معمولاً از مواد فلزی خاص مانند پلاتین ساخته میشوند و در شرایط دمایی مختلف عملکرد دقیق و پایداری دارند.
ترمیستورها (Thermistors): برای کاربردهایی که نیاز به تغییرات دما در بازههای خاص و با حساسیت بالا دارند، ترمیستورها مناسب هستند. این سنسورها معمولاً دارای تغییرات مقاومت بزرگتر در دماهای مختلف هستند.
پتانسیومترها (Potentiometers): اگر نیاز به اندازهگیری موقعیت یا تغییرات مکانیکی دارید، پتانسیومترها گزینه مناسبی هستند.
محدوده اندازهگیری
دامنه اندازهگیری: برای خرید سنسور مقاومتی، باید اطمینان حاصل کنید که دامنه اندازهگیری سنسور با پارامترهایی که قصد اندازهگیری آنها را دارید، مطابقت دارد. به عنوان مثال، اگر سنسور دما میخواهید، مطمئن شوید که محدوده دمایی آن برای کاربرد خاص شما مناسب است.
دقت و خطای اندازهگیری
دقت: یکی از نکات کلیدی در خرید سنسور مقاومتی، دقت اندازهگیری آن است. دقت بهویژه در کاربردهایی که نیاز به اندازهگیری دقیق دارند (مانند آزمایشگاهها یا سیستمهای کنترلی حساس) اهمیت زیادی دارد. به طور معمول، سنسورهای RTD دقت بالاتری نسبت به ترمیستورها دارند.
خطای مجاز: بررسی میزان خطای مجاز سنسور در شرایط مختلف دما، فشار و رطوبت ضروری است. برخی از سنسورها در دماهای خاص یا شرایط محیطی تغییرات زیادی در دقت دارند.
پایداری و عمر مفید سنسور
طول عمر: سنسورهای مقاومتی باید طول عمر مناسبی داشته باشند تا نیاز به تعویض مکرر نداشته باشند. برخی سنسورها با گذشت زمان تحت تأثیر شرایط محیطی مانند دما و رطوبت قرار میگیرند و دقت آنها کاهش مییابد.
پایداری: اطمینان حاصل کنید که سنسور انتخابی در شرایط محیطی مختلف پایدار باشد و عملکرد خود را حفظ کند.
شرایط محیطی
دمای عملیاتی: بررسی دمای عملیاتی مجاز سنسور برای اطمینان از عملکرد صحیح در دماهای مختلف بسیار مهم است. برخی سنسورها فقط در دماهای خاصی میتوانند بهدرستی کار کنند.
رطوبت: اگر سنسور در محیطهای مرطوب یا با مواد شیمیایی قرار میگیرد، باید از سنسورهایی استفاده کنید که در برابر رطوبت و مواد شیمیایی مقاوم باشند.
پوشش محافظ: در محیطهایی که امکان برخورد با گرد و غبار، رطوبت، یا مواد شیمیایی وجود دارد، باید سنسورهایی را انتخاب کنید که دارای پوشش محافظ مناسب باشند (مثلاً سنسورهای ضد آب یا ضد خوردگی).
نوع خروجی
خروجی آنالوگ یا دیجیتال: بسته به کاربرد خود، باید تصمیم بگیرید که سنسور مقاومتی شما خروجی آنالوگ (ولتاژ یا جریان) یا دیجیتال (سیگنال دیجیتال) داشته باشد. در بیشتر کاربردهای صنعتی و مهندسی، سنسورهای آنالوگ به راحتی قابل استفاده هستند، اما در برخی کاربردهای خاص، نیاز به سیگنال دیجیتال دارید.
مبدل آنالوگ به دیجیتال (ADC): اگر سنسور دیجیتال میخواهید، مطمئن شوید که سیستم شما قادر به پردازش سیگنالهای دیجیتال باشد.
قابلیت نصب و استفاده
حجم و اندازه: ابعاد سنسور باید با فضای موجود برای نصب آن مطابقت داشته باشد. در برخی از کاربردها، سنسورهای کوچک و فشرده لازم است.
راحتی نصب: سنسورهایی که نصب و راهاندازی آسان دارند، بهویژه در محیطهای صنعتی، میتوانند در کاهش زمان و هزینههای نگهداری مؤثر باشند.
مقاومت در برابر تداخل الکترومغناطیسی (EMI)
شیلد و محافظت: در برخی محیطها، سنسورها ممکن است تحت تأثیر تداخلهای الکترومغناطیسی (EMI) قرار بگیرند. بررسی اینکه سنسور مقاومتی دارای شیلد محافظ است یا خیر، میتواند برای جلوگیری از تداخل در اندازهگیریها مهم باشد.
هزینه و مقرونبهصرفه بودن
قیمت: هزینه سنسور یکی از عوامل مهم هنگام خرید است. با توجه به کاربرد و نیازهای دقیق خود، باید تعادلی بین کیفیت و قیمت برقرار کنید. در برخی از کاربردها، ممکن است سنسورهای ارزانتری مناسب باشند، اما در کاربردهایی که نیاز به دقت و پایداری بالا دارند، سنسورهای گرانتر بهتر عمل میکنند.
گارانتی و پشتیبانی فنی
گارانتی: هنگام خرید سنسور، از وجود گارانتی معتبر و خدمات پس از فروش مطمئن شوید. این موضوع میتواند در صورت بروز مشکلات در عملکرد سنسور بسیار مفید باشد.
پشتیبانی فنی: بررسی کنید که شرکت تولیدکننده یا فروشنده پشتیبانی فنی مناسب را برای نصب، کالیبراسیون، و استفاده از سنسور ارائه دهد.
مطابقت با استانداردها و مقررات
استانداردهای صنعتی: سنسورهای مقاومتی باید با استانداردهای صنعتی و ایمنی مناسب سازگاری داشته باشند. اطمینان حاصل کنید که سنسور انتخابی شما از استانداردهای بینالمللی مانند ISO, CE, UL و غیره پیروی میکند.
مقررات خاص صنعت: در صنایع خاص مانند پزشکی، خودروسازی، یا هوافضا، ممکن است نیاز به سنسورهایی باشد که دارای گواهیهای خاص یا مطابقت با مقررات مربوطه باشند.
هنگام خرید سنسور مقاومتی، باید به عواملی مانند نوع سنسور، دقت، شرایط محیطی، نوع خروجی، قابلیت نصب، مقاومت در برابر تداخل الکترومغناطیسی، هزینه، گارانتی و پشتیبانی فنی توجه کنید. این نکات میتوانند به شما کمک کنند تا سنسور مقاومتی مناسب با نیازهای خاص خود را انتخاب کنید و از عملکرد بهینه آن بهرهبرداری کنید.
استاندارد ساخت و کلاس بندی سنسور مقاومتی - (Resistive Sensors)
سنسورهای مقاومتی (Resistive Sensors) در صنایع مختلف، از جمله اتوماسیون صنعتی، پزشکی، خودروسازی و تجهیزات الکترونیکی، بهطور گسترده مورد استفاده قرار میگیرند. این سنسورها باید مطابق با استانداردهای خاصی ساخته شوند تا دقت، کیفیت و ایمنی آنها تضمین گردد. در ادامه، به برخی از استانداردهای ساخت و کلاسبندی مرتبط با سنسورهای مقاومتی اشاره میشود.
استانداردهای ساخت سنسورهای مقاومتی
ISO 9001 – سیستم مدیریت کیفیت
توضیح: این استاندارد جهانی برای تضمین کیفیت در فرآیندهای تولید و خدمات مختلف بهویژه در صنایع الکترونیک و ساخت سنسورها به کار میرود. رعایت این استاندارد موجب میشود که تولیدکنندگان سنسورهای مقاومتی فرآیندهای تولید خود را بهینه کرده و محصولاتی با کیفیت بالا ارائه دهند.
اهمیت: کمک به ارتقاء کیفیت، کاهش ضایعات، و ارتقای رضایت مشتری.
IEC 60751 – استاندارد برای سنسورهای دمایی RTD
توضیح: این استاندارد بهویژه برای Resistive Temperature Detectors (RTDs) تنظیم شده است. در این استاندارد، ویژگیهای مختلف RTD از جمله دقت، پاسخدهی دما، و پارامترهای کالیبراسیون مورد تایید قرار میگیرد.
اهمیت: استاندارد IEC 60751 برای سنسورهای مقاومتی دما، دقتهای مربوط به مقاومت و تغییرات آن در دماهای مختلف را مشخص میکند.
IEC 61326 – استاندارد برای سنسورهای اندازهگیری در محیطهای صنعتی
توضیح: این استاندارد به سنسورهای مقاومتی و دیگر دستگاههای اندازهگیری در محیطهای صنعتی، شامل تأسیسات تولیدی و کنترلهای اتوماسیون، مربوط میشود.
اهمیت: رعایت این استاندارد در سنسورهای مقاومتی تضمین میکند که این سنسورها توانایی عملکرد صحیح و پایدار در شرایط محیطی سخت مانند دما، رطوبت، و تداخلهای الکترومغناطیسی را دارند.
UL 61010 – استاندارد ایمنی تجهیزات الکتریکی
توضیح: این استاندارد به سنسورهایی که در تجهیزات اندازهگیری و کنترل استفاده میشوند، میپردازد و به ایمنی الکتریکی و عملکرد صحیح در شرایط مختلف تاکید دارد.
اهمیت: سنسورهای مقاومتی باید بهگونهای طراحی شوند که خطرات الکتریکی و ایمنی اپراتورها را به حداقل برسانند.
کلاسبندی سنسورهای مقاومتی
کلاس دمایی (Temperature Class)
سنسورهای مقاومتی (مانند RTD و ترمیستورها) معمولاً در کلاسهای مختلف دمایی تقسیمبندی میشوند که این کلاسها مشخص میکنند که سنسور در چه محدوده دمایی قادر به عملکرد دقیق است.
کلاس A: دقت بالا برای استفاده در شرایط دقیق علمی و صنعتی.
کلاس B: دقت کمتری نسبت به کلاس A دارند اما مناسب برای بسیاری از کاربردهای صنعتی با محدودیتهای کمتر.
کلاس C: معمولاً برای کاربردهای کمهزینه و شرایط کمتر حساس استفاده میشود.
کلاس مقاومتی (Resistance Class)
در این کلاسبندی، سنسورهای مقاومتی بر اساس تغییرات مقاومت در دماهای مختلف طبقهبندی میشوند.
کلاس 1: سنسورهایی با حساسیت بالا که تغییرات بسیار دقیق مقاومت را در دماهای مختلف اندازهگیری میکنند.
کلاس 2: سنسورهای مقاومتی با دقت متوسط که معمولاً برای کاربردهای عمومی و غیر حساس استفاده میشوند.
کلاس پایداری (Stability Class)
سنسورهای مقاومتی از نظر پایداری و مقاومت در برابر تغییرات محیطی مختلف (مانند رطوبت، فشار، و دما) در کلاسهای مختلف تقسیمبندی میشوند:
کلاس N: سنسورهایی که برای کاربردهای عمومی در شرایط محیطی معمولی مناسب هستند.
کلاس S: سنسورهایی که در برابر تغییرات دما، فشار، و رطوبت مقاومتر هستند.
کلاس R: سنسورهایی که برای شرایط محیطی سخت و صنعتی طراحی شدهاند و بیشترین مقاومت را در برابر عوامل خارجی دارند.
کلاس حفاظت (Protection Class)
سنسورهای مقاومتی از نظر مقاومت در برابر عوامل محیطی مانند گرد و غبار، رطوبت، و شوکهای مکانیکی در کلاسهای مختلف طبقهبندی میشوند. این طبقهبندی بر اساس استاندارد IP (Ingress Protection) انجام میشود:
IP54: مقاوم در برابر گرد و غبار و پاشش آب.
IP65: مقاوم در برابر گرد و غبار و جریان آب (مانند باران یا شستوشو).
IP67: مقاوم در برابر گرد و غبار و غوطهوری کوتاهمدت در آب.
IP68: مقاوم در برابر گرد و غبار و غوطهوری بلندمدت در آب.
استانداردهای کالیبراسیون و دقت
سنسورهای مقاومتی باید با استانداردهای کالیبراسیون دقیق مطابقت داشته باشند تا دقت آنها در اندازهگیری پارامترهای فیزیکی تضمین شود.
استانداردهایی مانند NIST (National Institute of Standards and Technology) و ISO 17025 برای کالیبراسیون و تأیید دقت سنسورهای مقاومتی بهویژه در آزمایشگاهها و شرایط صنعتی استفاده میشوند.
استانداردهای حفاظت از محیط زیست
RoHS (Restriction of Hazardous Substances): این استاندارد تضمین میکند که سنسورهای مقاومتی بدون استفاده از مواد خطرناک و مضر برای محیط زیست و سلامت انسان ساخته شوند.
WEEE (Waste Electrical and Electronic Equipment): این استاندارد به بازیافت و مدیریت صحیح تجهیزات الکترونیکی و سنسورها پس از پایان عمر مفید آنها مربوط میشود.
استانداردهای ساخت و کلاسبندی سنسورهای مقاومتی برای تضمین کیفیت، دقت، ایمنی و عملکرد صحیح در شرایط مختلف طراحی شدهاند. این استانداردها شامل ISO 9001 برای مدیریت کیفیت، IEC 60751 برای سنسورهای دما، UL 61010 برای ایمنی تجهیزات الکتریکی، و استانداردهای IP برای حفاظت از سنسورها در برابر عوامل محیطی هستند. همچنین، سنسورها ممکن است از نظر دقت و پایداری در کلاسهای مختلفی مانند کلاس A، B و C طبقهبندی شوند که انتخاب صحیح آنها به کاربرد خاص شما بستگی دارد.
تعمیر و سرویس دوره ای سنسور مقاومتی - (Resistive Sensors)
تعمیر و سرویس دورهای سنسورهای مقاومتی (Resistive Sensors) برای حفظ عملکرد صحیح و جلوگیری از کاهش دقت و خرابیهای احتمالی بسیار مهم است. این فرآیند شامل نگهداری منظم، عیبیابی، کالیبراسیون و تعویض قطعات در صورت لزوم میشود. در اینجا مراحل و نکات مربوط به تعمیر و سرویس دورهای این سنسورها آورده شده است:
بررسی و نظارت دورهای
نظارت بر عملکرد سنسور: بهطور منظم باید عملکرد سنسورهای مقاومتی از جمله دقت و واکنش آنها نسبت به تغییرات پارامترهای اندازهگیری بررسی شود. تغییرات غیرمنتظره در سیگنال خروجی ممکن است نشانهای از مشکلات در سنسور باشد.
مطابقت با مقادیر مرجع: دما یا سایر پارامترهایی که سنسور اندازهگیری میکند باید با مقادیر مرجع مقایسه شود تا اطمینان حاصل شود که سنسور بهدرستی عمل میکند.
کالیبراسیون سنسور
کالیبراسیون اولیه: سنسورهای مقاومتی معمولاً باید بهطور دورهای کالیبره شوند تا دقت آنها حفظ شود. کالیبراسیون باید با استفاده از تجهیزات اندازهگیری دقیق و در شرایط محیطی مشابه شرایط عملیاتی واقعی انجام شود.
کالیبراسیون مجدد: بهویژه برای سنسورهای RTD و ترمیستورها که در دماهای مختلف استفاده میشوند، باید کالیبراسیون مجدد بر اساس تغییرات دما انجام شود.
کالیبراسیون بر اساس استانداردها: رعایت استانداردهای بینالمللی مانند IEC 60751 برای سنسورهای دما و NIST برای دقت و صحت اندازهگیری بسیار مهم است.
بررسی آسیبهای فیزیکی
بررسی پوشش سنسور: پوشش خارجی سنسور باید سالم باشد. هرگونه آسیب به پوشش میتواند باعث نفوذ گرد و غبار، رطوبت یا مواد شیمیایی به داخل سنسور و اختلال در عملکرد آن شود.
کابلها و اتصالات: بررسی کابلها و اتصالات بهویژه در محیطهای صنعتی که ممکن است دچار خوردگی یا آسیب مکانیکی شوند، ضروری است. هرگونه نقص در اتصالات میتواند منجر به تغییرات در سیگنال خروجی سنسور شود.
تمیزکاری و حذف آلودگیها
تمیزکاری سنسور: در صورتی که سنسور در معرض گرد و غبار، روغن، یا سایر آلودگیها قرار گیرد، باید بهطور مرتب تمیز شود. این کار باید با استفاده از ابزار مناسب و بدون آسیب رساندن به قسمتهای حساس سنسور انجام شود.
مراقبت از محل نصب: سنسورها باید در محلی نصب شوند که کمتر در معرض آلودگی و مواد خارجی قرار بگیرند.
بررسی تغییرات مقاومت
آزمایش مقاومت: سنسورهای مقاومتی باید از نظر مقاومت بررسی شوند تا اطمینان حاصل شود که تغییرات مقاومت آنها به درستی با تغییرات دما یا سایر پارامترها همخوانی دارد. این آزمایش باید با استفاده از مولتیمتر دقیق یا دستگاههای اندازهگیری مقاومت انجام شود.
آزمایش عملکرد در شرایط دماهای مختلف: سنسور باید در دماهای مختلف (در صورت استفاده برای اندازهگیری دما) آزمایش شود تا صحت عملکرد آن در محدوده دمایی مورد نظر بررسی گردد.
تعویض قطعات معیوب
تشخیص خرابی سنسور: در صورتی که سنسور دچار خرابی شود، معمولاً باید آن را تعویض کرد. خرابیهای رایج در سنسورهای مقاومتی میتواند ناشی از ترکخوردگی مواد حساس، آسیب به اتصالات، یا فرسایش مقاومت باشد.
تعویض اجزای معیوب: برخی از سنسورها ممکن است قابل تعمیر نباشند و تنها تعویض قطعات یا سنسور کامل راهحل ممکن باشد. تعویض باید توسط تکنسینهای متخصص انجام شود تا از عملکرد صحیح سیستم اطمینان حاصل شود.
نکات ایمنی هنگام سرویس و تعمیر
خاموش کردن سیستم: قبل از شروع تعمیر یا سرویس سنسور، سیستم باید بهطور کامل خاموش شود تا خطرات احتمالی مانند برقگرفتگی یا آسیب به سیستم کاهش یابد.
استفاده از ابزار ایمنی: هنگام انجام تعمیرات باید از ابزار ایمنی مناسب مانند دستکشهای ضد برق و عینکهای ایمنی استفاده کرد.
کالیبراسیون پس از تعمیر: پس از هرگونه تعمیر یا تعویض قطعات، باید سنسور کالیبره شود تا از صحت عملکرد آن مطمئن شوید.
سرویس و تعمیر دورهای
برنامهریزی برای سرویس دورهای: برای جلوگیری از خرابیهای ناگهانی و کاهش زمان توقف تجهیزات، سرویس دورهای باید برنامهریزی شده و در فواصل زمانی معین انجام شود. این سرویس میتواند شامل بررسی وضعیت عملکرد، کالیبراسیون و تمیزکاری سنسورها باشد.
گزارش سرویس: هر بار که سرویس انجام میشود، باید گزارشی از مراحل انجامشده و وضعیت سنسور تهیه شود تا در صورت نیاز به تعمیرات بیشتر یا تعویض قطعات، اطلاعات لازم موجود باشد.
مانیتورینگ و پیشبینی خرابیها
سیستمهای مانیتورینگ: در بسیاری از صنایع، سیستمهای پیشرفته مانیتورینگ به کار میروند که قادرند بهطور مداوم وضعیت عملکرد سنسورها را تحت نظر قرار دهند. این سیستمها میتوانند تغییرات غیرعادی را شناسایی کرده و هشدارهایی را برای انجام تعمیرات یا کالیبراسیون ارسال کنند.
پیشبینی خرابی: با استفاده از دادههای جمعآوریشده توسط سیستمهای مانیتورینگ و تحلیل آنها، میتوان پیشبینی کرد که چه زمانی ممکن است سنسور دچار خرابی شود و از این رو، اقدامات پیشگیرانه مانند تعمیر یا تعویض سنسور قبل از بروز خرابی انجام گیرد.
تعمیر و سرویس دورهای سنسورهای مقاومتی برای حفظ عملکرد بهینه و جلوگیری از خرابیهای احتمالی ضروری است. این فرآیند شامل نظارت بر عملکرد، کالیبراسیون، تمیزکاری، بررسی آسیبهای فیزیکی، و تعویض قطعات معیوب میشود. همچنین، ایمنی در طول سرویس و استفاده از سیستمهای مانیتورینگ برای پیشبینی خرابیها میتواند به بهبود کارایی و عمر مفید سنسور کمک کند.
شرایط محیطی کار با سنسور مقاومتی - (Resistive Sensors)
سنسورهای مقاومتی (Resistive Sensors) در محیطهای مختلفی مورد استفاده قرار میگیرند و عملکرد صحیح آنها بستگی زیادی به شرایط محیطی دارد. این شرایط میتواند شامل دما، رطوبت، فشار، ارتعاشات، آلودگیها و مواد شیمیایی باشد. در اینجا به برخی از مهمترین شرایط محیطی که تأثیر زیادی بر کارکرد سنسورهای مقاومتی دارند، اشاره میشود:
دما
اثر دما بر عملکرد سنسورهای مقاومتی: بسیاری از سنسورهای مقاومتی (مانند RTDها یا ترمیستورها) برای اندازهگیری دما طراحی شدهاند و بنابراین حساسیت بالایی به دما دارند. تغییرات دمای محیط میتواند باعث تغییرات در مقاومت سنسور شود که این تغییرات باید بهدرستی کالیبره شوند.
دماهای بسیار بالا یا پایین: سنسورهای مقاومتی میتوانند در دماهای بسیار بالا یا پایین تحت فشار قرار گیرند. برای عملکرد صحیح، سنسور باید متناسب با بازه دمایی که قرار است در آن استفاده شود، انتخاب گردد.
نوسانات دما: نوسانات سریع دما میتواند باعث خرابی یا کاهش دقت سنسور شود، بهویژه اگر سنسور برای دماهای ثابت طراحی شده باشد.
رطوبت
تأثیر رطوبت بر سنسورها: بسیاری از سنسورهای مقاومتی بهویژه آنهایی که در محیطهای صنعتی یا بیرونی نصب میشوند، باید در برابر رطوبت مقاوم باشند. رطوبت زیاد میتواند به سنسورهای مقاومتی آسیب زده و موجب تغییرات غیرمجاز در مقاومت شود.
نفوذ رطوبت: نفوذ رطوبت به داخل سنسور میتواند به اتصالات و اجزای داخلی آن آسیب برساند. سنسورهای مقاومتی که در محیطهای مرطوب کار میکنند باید دارای حفاظتهایی مانند پوششهای خاص ضد رطوبت باشند.
فشار
تأثیر فشار محیطی: برخی از سنسورهای مقاومتی برای اندازهگیری فشار طراحی شدهاند. این سنسورها به تغییرات فشار حساس هستند. فشار بیش از حد میتواند باعث آسیب به سنسور یا تغییر در عملکرد آن شود.
فشارهای مکانیکی: فشارهای فیزیکی که به سنسور وارد میشود، مانند ضربه یا فشار مکانیکی، میتواند باعث تغییرات دائمی در ویژگیهای مقاومتی سنسور شود.
تأثیر فشار گازها و مایعات: اگر سنسور در محیطهایی قرار گیرد که تحت فشارهای گازی یا مایع قرار دارند، باید از مواد مقاوم به فشار برای ساخت آن استفاده شود.
آلودگی و گرد و غبار
آلودگی محیطی: محیطهای آلوده به گرد و غبار، ذرات معلق یا مواد شیمیایی میتوانند به سنسورهای مقاومتی آسیب برسانند و عملکرد آنها را مختل کنند. این آلودگیها ممکن است روی سطح سنسور رسوب کرده و مانع از پاسخدهی صحیح آن شوند.
پوششهای محافظ: سنسورهای مقاومتی در محیطهای آلوده باید دارای پوششهای محافظ مانند محافظت IP یا محفظههای ضد گرد و غبار باشند.
آلودگی شیمیایی
محیطهای شیمیایی: در محیطهایی که سنسور در معرض مواد شیمیایی قرار دارد (مانند اسیدها، بازها یا حلالهای شیمیایی)، باید سنسورها مقاوم به این مواد باشند. مواد شیمیایی میتوانند به مقاومت سنسور آسیب بزنند و آن را خراب کنند.
پوششهای ضد شیمیایی: استفاده از پوششهای مقاوم در برابر مواد شیمیایی یا انتخاب مواد مناسب برای ساخت سنسور میتواند از این آسیبها جلوگیری کند.
ارتعاشات و شوکهای مکانیکی
اثر ارتعاشات و شوکها: در بسیاری از کاربردها، مانند صنایع خودروسازی یا تجهیزات صنعتی، سنسورهای مقاومتی در معرض ارتعاشات و شوکهای مکانیکی قرار میگیرند. این ارتعاشات و شوکها میتوانند باعث تغییرات فیزیکی در سنسور یا اتصال آن به سیستم شوند.
مقاومت در برابر ارتعاشات: سنسورهای مقاومتی باید دارای طراحی خاصی باشند تا بتوانند در برابر ارتعاشات و شوکها مقاومت کنند. این طراحی میتواند شامل استفاده از اتصالات محکم، مواد مقاوم به ارتعاشات، و محافظت در برابر آسیبهای مکانیکی باشد.
میدانهای الکترومغناطیسی و تداخلات
تأثیر تداخلات الکترومغناطیسی: سنسورهای مقاومتی، مانند سایر دستگاههای الکترونیکی، میتوانند تحت تأثیر میدانهای الکترومغناطیسی (EMI) قرار گیرند. این میدانها میتوانند سیگنالهای سنسور را مختل کنند و دقت اندازهگیری را کاهش دهند.
حفاظت در برابر EMI: برای جلوگیری از این تداخلات، سنسورهای مقاومتی باید دارای محافظت در برابر میدانهای الکترومغناطیسی باشند. این محافظت میتواند شامل استفاده از کابلهای shielded یا پوششهای ضد تداخل باشد.
دور از منابع گرمایی و مواد مغناطیسی
تأثیر منابع گرمایی: قرار دادن سنسورهای مقاومتی در نزدیکی منابع گرمایی یا تجهیزات تولیدکننده حرارت میتواند موجب تغییرات غیرمنتظره در عملکرد آنها شود. این منابع گرمایی میتوانند باعث تغییرات در مقاومت و کاهش دقت سنسور شوند.
تأثیر میدانهای مغناطیسی: در سنسورهای مقاومتی که به مقاومت الکتریکی حساس هستند، میدانهای مغناطیسی میتوانند اختلالاتی در عملکرد ایجاد کنند. این امر بهویژه در محیطهایی که تجهیزات الکترومغناطیسی وجود دارند، مهم است.
محیطهای خورنده و آسیبزا
محیطهای خورنده: محیطهای خورنده مانند محیطهای نمکی یا با بخارات شیمیایی میتوانند به سنسورهای مقاومتی آسیب برسانند. این محیطها باعث خورندگی مواد بهکاررفته در ساخت سنسور میشوند.
انتخاب مواد مناسب: استفاده از مواد مقاوم در برابر خوردگی مانند استیل ضد زنگ یا آلیاژهای خاص میتواند عمر مفید سنسور را در این محیطها افزایش دهد.
حفاظت در برابر نوسانات برق
نوسانات برق: نوسانات شدید در سیستم برق میتواند به سنسور آسیب بزند. برای جلوگیری از این مشکل، سنسورهای مقاومتی باید در مدارهایی با محافظت در برابر نوسانات برق نصب شوند.
سنسورهای مقاومتی برای عملکرد صحیح نیاز به شرایط محیطی خاصی دارند. عواملی مانند دما، رطوبت، فشار، ارتعاشات، آلودگیها و میدانهای الکترومغناطیسی میتوانند تأثیر زیادی بر دقت و طول عمر سنسورهای مقاومتی بگذارند. برای اطمینان از عملکرد بهینه سنسور، باید شرایط محیطی مورد نظر را در هنگام انتخاب و نصب سنسور در نظر گرفت و از تجهیزات و پوششهای محافظ استفاده کرد تا از آسیبهای محیطی جلوگیری شود.
سنسور مقاومتی - (Resistive Sensors) در چه صنایعی مورد استفاده قرار می گیرد
سنسورهای مقاومتی (Resistive Sensors) در صنایع مختلف برای اندازهگیری و کنترل پارامترهای مختلف از جمله دما، فشار، رطوبت و موقعیت استفاده میشوند. این سنسورها به دلیل دقت بالا و قابلیت اطمینان در بسیاری از برنامههای صنعتی، کاربردهای زیادی دارند. در اینجا به برخی از صنایعی که از سنسورهای مقاومتی استفاده میکنند، اشاره میکنیم:
صنعت خودروسازی
سنسورهای دما و فشار: سنسورهای مقاومتی برای اندازهگیری دما و فشار در موتور خودروها، سیستمهای خنککننده، و سیستمهای سوخترسانی مورد استفاده قرار میگیرند.
سنسورهای موقعیت: سنسورهای مقاومتی برای اندازهگیری موقعیت اجزای مختلف در خودرو مانند پدالها و سوئیچهای سیستمهای الکترونیکی نیز به کار میروند.
کنترل عملکرد: سنسورهای مقاومتی در سیستمهای کنترل و نظارت بر عملکرد موتور و سایر بخشهای خودروها برای بهبود کارایی و کاهش مصرف سوخت استفاده میشوند.
صنعت هوافضا
اندازهگیری دما و فشار: در صنایع هوافضا، سنسورهای مقاومتی برای اندازهگیری دما و فشار در سیستمهای سوخت، موتور و دیگر اجزای حساس به کار میروند.
سنسورهای موقعیت: برای اندازهگیری موقعیت اجزای مختلف هواپیما و فضاپیماها، از جمله کنترل موقعیت بال و سکانها، سنسورهای مقاومتی استفاده میشود.
صنعت پزشکی
سنسورهای دما: در تجهیزات پزشکی برای نظارت بر دمای بدن یا دمای سایر مایعات، سنسورهای مقاومتی از جمله RTDها (Resistance Temperature Detectors) استفاده میشوند.
سنسورهای فشار: در دستگاههای اندازهگیری فشار خون و سیستمهای تنفسی، از سنسورهای مقاومتی برای اندازهگیری فشار استفاده میشود.
سنسورهای موقعیت: در برخی از دستگاههای پزشکی، سنسورهای مقاومتی برای اندازهگیری موقعیت اعضای بدن یا اجزای دستگاههای پزشکی مانند شلنگها و لولهها به کار میروند.
صنعت نفت و گاز
سنسورهای دما و فشار: در صنعت نفت و گاز، سنسورهای مقاومتی برای اندازهگیری دما و فشار در مخازن، خطوط لوله، و تجهیزات استخراج نفت استفاده میشوند.
سنسورهای رطوبت: در برخی فرآیندهای نفت و گاز که رطوبت باید کنترل شود، از سنسورهای مقاومتی برای اندازهگیری رطوبت استفاده میشود.
صنعت انرژی
سنسورهای دما و فشار: در نیروگاههای برق و تأسیسات انرژی، سنسورهای مقاومتی برای نظارت بر دما و فشار در دیگهای بخار، توربینها، و خطوط انتقال انرژی استفاده میشود.
کنترل عملکرد سیستمها: برای نظارت بر عملکرد سیستمهای حرارتی و الکتریکی در صنایع انرژی، سنسورهای مقاومتی نقش حیاتی دارند.
صنعت مواد غذایی و آشامیدنی
سنسورهای دما: برای نظارت بر دما در فرآیندهای تولید مواد غذایی، از سنسورهای مقاومتی مانند RTDها استفاده میشود تا دما در مراحل مختلف تولید کنترل گردد.
سنسورهای رطوبت: در صنایعی که رطوبت نقش مهمی دارد (مانند صنایع خشککردن و ذخیرهسازی مواد غذایی)، سنسورهای مقاومتی برای اندازهگیری و کنترل رطوبت استفاده میشوند.
صنعت برق و الکترونیک
سنسورهای دما: در سیستمهای الکترونیکی و تجهیزات برقی برای نظارت بر دمای دستگاهها و جلوگیری از گرمشدن بیش از حد، سنسورهای مقاومتی استفاده میشوند.
سنسورهای موقعیت: برای کنترل موقعیت اجزای الکترونیکی مانند موتورهای الکتریکی، از سنسورهای مقاومتی بهره برده میشود.
صنعت آب و فاضلاب
سنسورهای فشار و دما: در سیستمهای تصفیه آب و فاضلاب برای کنترل فشار و دمای مایعات، از سنسورهای مقاومتی استفاده میشود.
سنسورهای رطوبت: برای نظارت بر رطوبت در سیستمهای آبیاری و کنترل فرایندهای تصفیه، از سنسورهای مقاومتی رطوبت استفاده میشود.
صنعت ساختمان و تاسیسات
سنسورهای دما: در سیستمهای گرمایش، تهویه و تهویه مطبوع (HVAC)، برای کنترل دمای محیط و سیستمهای سرمایشی و گرمایشی، سنسورهای مقاومتی به کار میروند.
سنسورهای رطوبت: در سیستمهای تهویه و کنترل رطوبت ساختمانها، از سنسورهای مقاومتی برای اندازهگیری رطوبت استفاده میشود.
صنعت کشاورزی
سنسورهای رطوبت و دما: در کشاورزی و گلخانهها، سنسورهای مقاومتی برای کنترل و نظارت بر دما و رطوبت خاک یا هوا به کار میروند. این سنسورها میتوانند به بهینهسازی شرایط رشد گیاهان کمک کنند.
سنسورهای موقعیت: برای اندازهگیری موقعیت بخشهای مختلف تجهیزات کشاورزی مانند دستگاههای آبیاری و ردیابی دستگاهها، از سنسورهای مقاومتی استفاده میشود.
صنعت نساجی
سنسورهای دما: برای کنترل دما در فرآیندهای نساجی و چاپ پارچه، از سنسورهای مقاومتی استفاده میشود.
سنسورهای رطوبت: در صنعت نساجی، نظارت بر رطوبت پارچهها و محیطهای تولید بسیار مهم است که سنسورهای مقاومتی به این کار کمک میکنند.
سنسورهای مقاومتی بهویژه برای اندازهگیری دما، فشار، رطوبت و موقعیت در صنایع مختلف مانند خودروسازی، هوافضا، پزشکی، نفت و گاز، انرژی، مواد غذایی، و دیگر صنایع صنعتی بسیار کاربرد دارند. این سنسورها به دلیل دقت و قابلیت اطمینان بالا در نظارت و کنترل فرآیندهای صنعتی و تولیدی استفاده میشوند.
