اسیلوسکوپ یا نوساننگار (Oscilloscope)
اسیلوسکوپ یا نوساننگار (Oscilloscope)
اسیلوسکوپ یا نوساننگار یک ابزار الکترونیکی است که برای نمایش و تجزیه و تحلیل سیگنالهای الکتریکی در زمان واقعی استفاده میشود. این دستگاه قادر است تغییرات ولتاژ را در طول زمان به صورت یک موج نمایشی بر روی صفحه نمایش نمایش دهد.
ویژگیها:
نمایش موج: قادر است شکل موجهای AC و DC را نمایش دهد.
زمان واقعی: امکان مشاهده و تحلیل تغییرات سیگنالها به صورت زنده.
معیارهای اندازهگیری: میتواند فرکانس، دامنه و سایر پارامترهای سیگنال را اندازهگیری کند.
کاربردها:
- در طراحی و تعمیرات الکترونیکی
- در آزمایشگاههای تحقیقاتی
- در صنایع مخابراتی و الکتریکی
- برای تحلیل سیگنالهای دیجیتال و آنالوگ
اسیلوسکوپها میتوانند آنالوگ یا دیجیتال باشند و هر یک دارای ویژگیها و قابلیتهای خاص خود هستند.

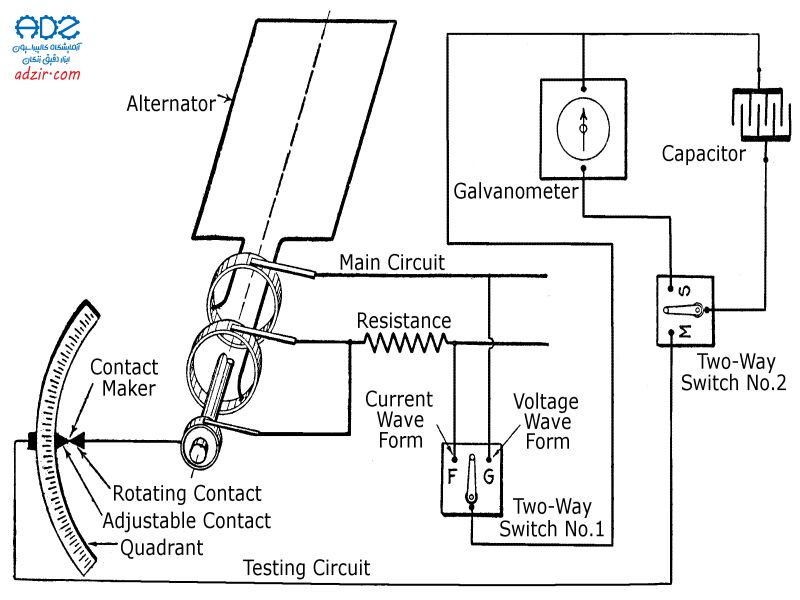

تاریخچه کاربرد اسیلوسکوپ یا نوساننگار (Oscilloscope)
تاریخچه کاربرد اسیلوسکوپ یا نوساننگار به اوایل قرن بیستم برمیگردد. در زیر به مراحل کلیدی تاریخچه این ابزار اشاره میشود:
اوایل قرن 20
اختراع اولیه: نخستین اسیلوسکوپها در دهه ۱۹۲۰ به صورت دستگاههای آنالوگ سادهای معرفی شدند که توانایی نمایش اشکال موج را داشتند.
دهه ۱۹۳۰
توسعه تکنولوژی: در این دوران، اسیلوسکوپهای با کیفیت بالاتر و دقیقتری طراحی شدند که امکان مشاهده سیگنالهای پیچیدهتر را فراهم میکردند.
دهه ۱۹۵۰
استفاده در صنعت: با پیشرفت تکنولوژی و گسترش صنایع الکترونیکی، اسیلوسکوپ به ابزاری ضروری در طراحی و تعمیرات الکترونیکی تبدیل شد.
دهه ۱۹۷۰
دیجیتالسازی: ورود اسیلوسکوپهای دیجیتال، قابلیت ذخیرهسازی و تجزیه و تحلیل دادهها را به این دستگاه اضافه کرد و کاربرد آن را گسترش داد.
امروزه
کاربردهای پیشرفته: اسیلوسکوپهای مدرن به قابلیتهای پیچیدهای مانند تحلیل سیگنالهای دیجیتال، اتصال به کامپیوتر و نرمافزارهای تحلیلی مجهز هستند. این ابزارها در زمینههای مختلفی مانند مخابرات، پزشکی، و علوم رایانه کاربرد دارند.
بهطور کلی، اسیلوسکوپها نقش حیاتی در توسعه و پیشرفت فناوریهای الکترونیکی ایفا کردهاند.
تاریخچه کاربرد اسیلوسکوپ یا نوساننگار (Oscilloscope)
تاریخچه کاربرد اسیلوسکوپ یا نوساننگار به اوایل قرن بیستم برمیگردد. در زیر به مراحل کلیدی تاریخچه این ابزار اشاره میشود:
اوایل قرن 20
اختراع اولیه: نخستین اسیلوسکوپها در دهه ۱۹۲۰ به صورت دستگاههای آنالوگ سادهای معرفی شدند که توانایی نمایش اشکال موج را داشتند.
دهه ۱۹۳۰
توسعه تکنولوژی: در این دوران، اسیلوسکوپهای با کیفیت بالاتر و دقیقتری طراحی شدند که امکان مشاهده سیگنالهای پیچیدهتر را فراهم میکردند.
دهه ۱۹۵۰
استفاده در صنعت: با پیشرفت تکنولوژی و گسترش صنایع الکترونیکی، اسیلوسکوپ به ابزاری ضروری در طراحی و تعمیرات الکترونیکی تبدیل شد.
دهه ۱۹۷۰
دیجیتالسازی: ورود اسیلوسکوپهای دیجیتال، قابلیت ذخیرهسازی و تجزیه و تحلیل دادهها را به این دستگاه اضافه کرد و کاربرد آن را گسترش داد.
امروزه
کاربردهای پیشرفته: اسیلوسکوپهای مدرن به قابلیتهای پیچیدهای مانند تحلیل سیگنالهای دیجیتال، اتصال به کامپیوتر و نرمافزارهای تحلیلی مجهز هستند. این ابزارها در زمینههای مختلفی مانند مخابرات، پزشکی، و علوم رایانه کاربرد دارند.
بهطور کلی، اسیلوسکوپها نقش حیاتی در توسعه و پیشرفت فناوریهای الکترونیکی ایفا کردهاند.

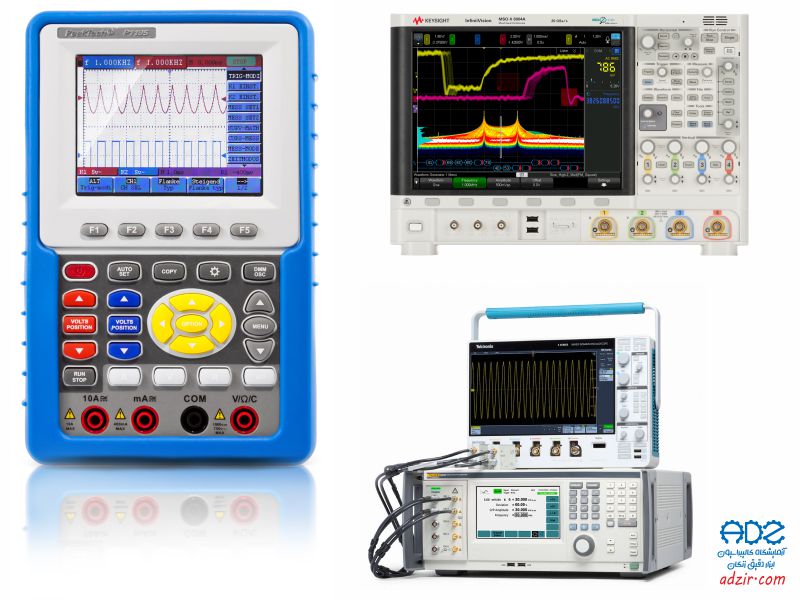

انواع اسیلوسکوپ یا نوساننگار (Oscilloscope)
اسیلوسکوپها یا نوساننگارها به چند دسته اصلی تقسیم میشوند که هر کدام ویژگیها و کاربردهای خاص خود را دارند:

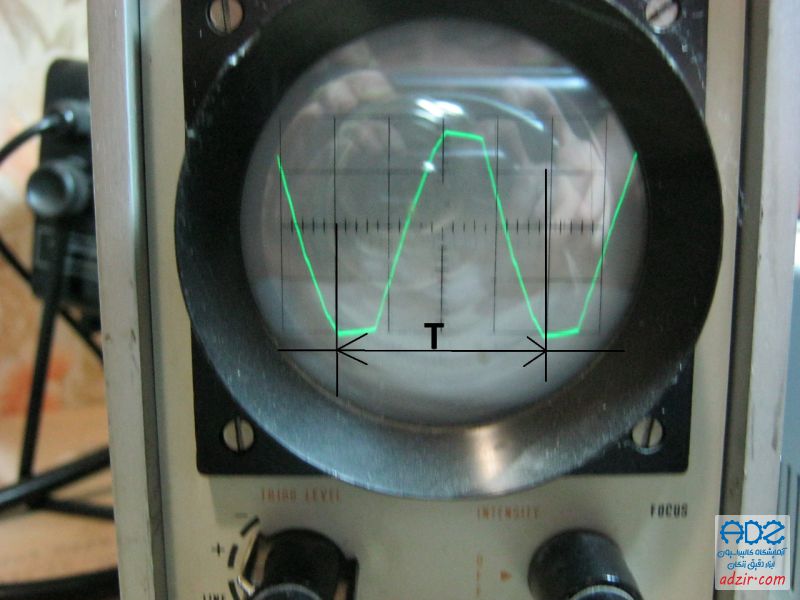

اسیلوسکوپ آنالوگ

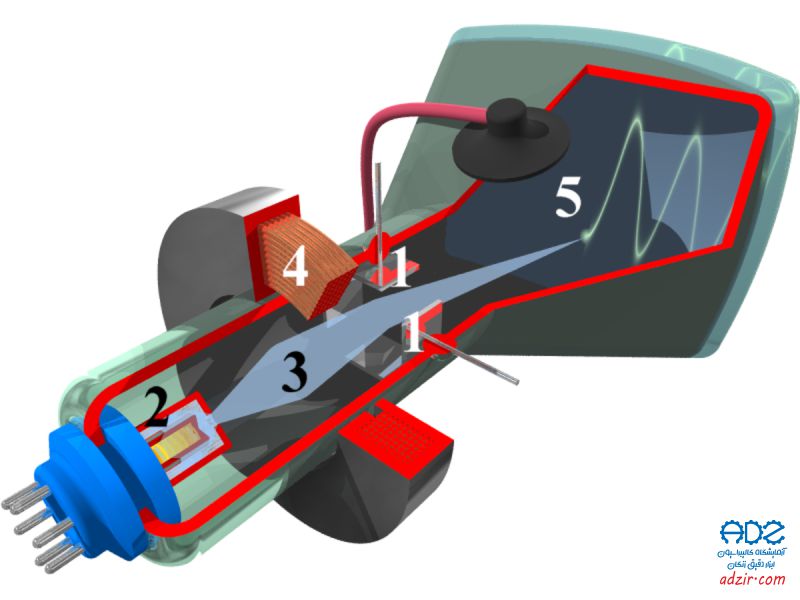

عملکرد: از لامپ اشعه کاتدی (CRT) برای نمایش شکل موج استفاده میکند.
ویژگیها: ساده، کمهزینه و مناسب برای سیگنالهای پایه. به خوبی برای سیگنالهای سریع و آنالوگ عمل میکند.

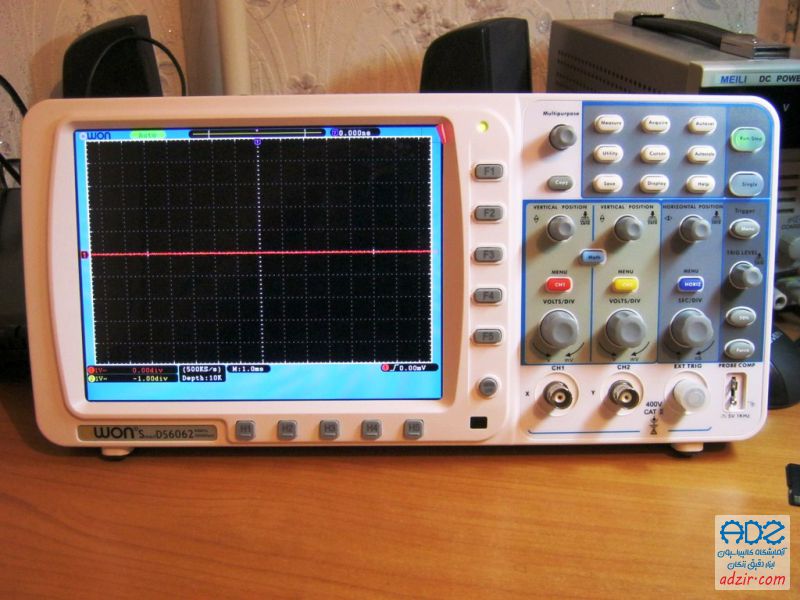

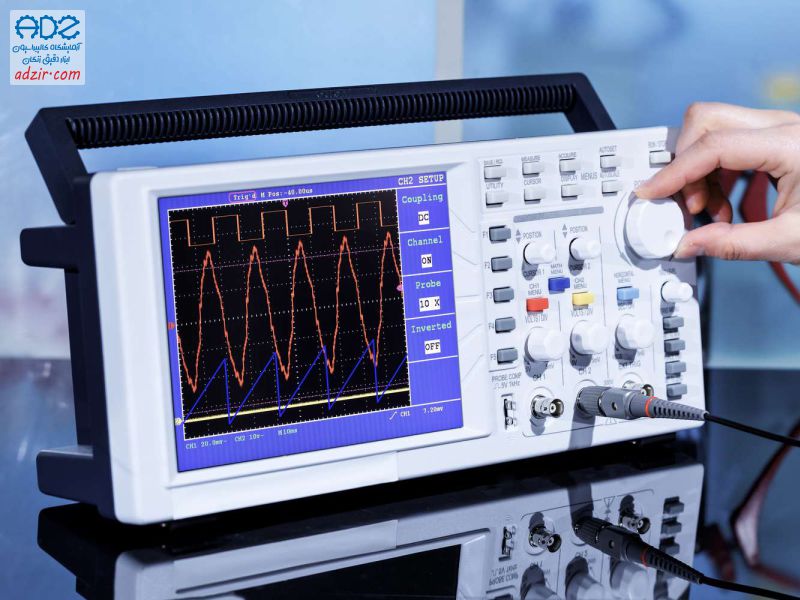

اسیلوسکوپ دیجیتال
عملکرد: سیگنال را دیجیتالی میکند و آن را بر روی صفحه نمایش LCD یا LED نشان میدهد.
ویژگیها: قابلیت ذخیرهسازی و تجزیه و تحلیل دادهها، امکانات بیشتر مانند نمایش چندین کانال و امکانات تحلیلی.

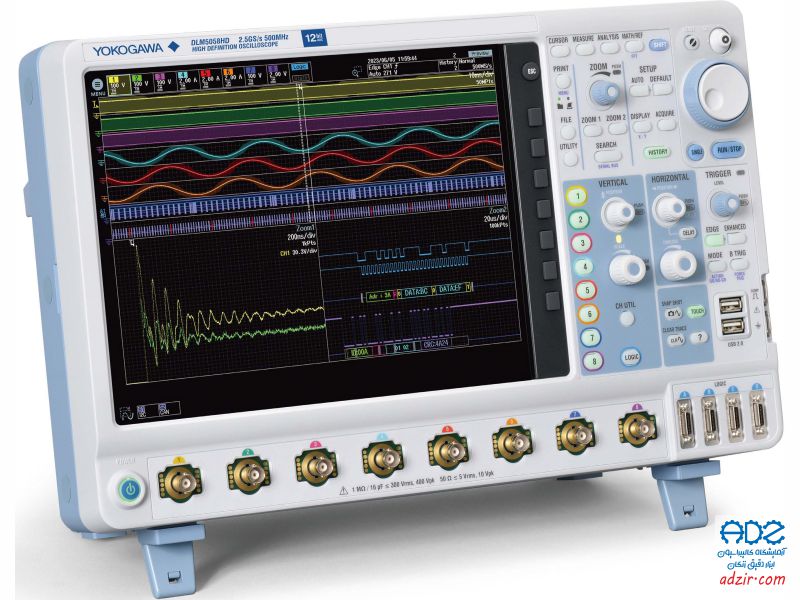

اسیلوسکوپ رومیزی
عملکرد: اسیلوسکوپهای بزرگ و معمولاً با قابلیتهای بالا، مناسب برای استفاده در آزمایشگاهها.
ویژگیها: صفحه نمایش بزرگ، قابلیتهای پیشرفته و طراحی برای کاربردهای حرفهای.

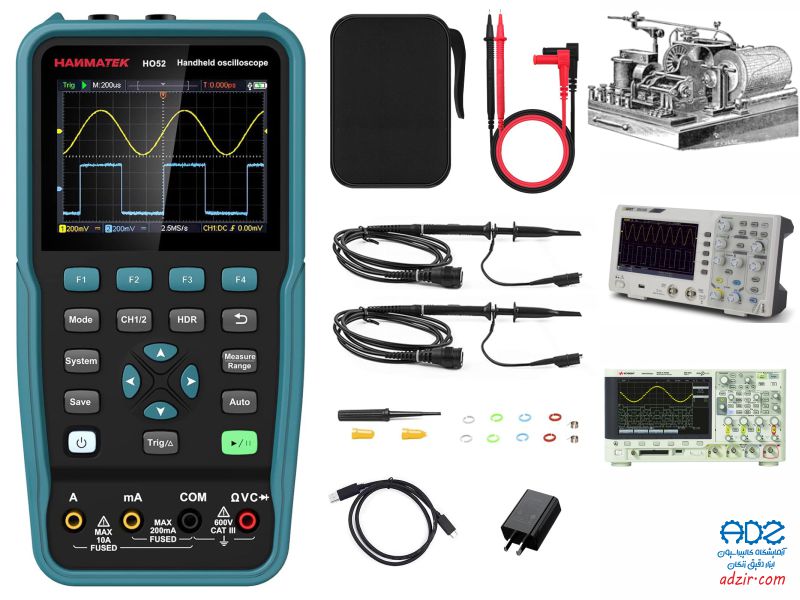

اسیلوسکوپ قابل حمل
عملکرد: دستگاههای کوچک و قابل حمل که برای استفاده در محیطهای مختلف طراحی شدهاند.
ویژگیها: مناسب برای تعمیرات میدانی و استفاده در مکانهای دور از آزمایشگاه.

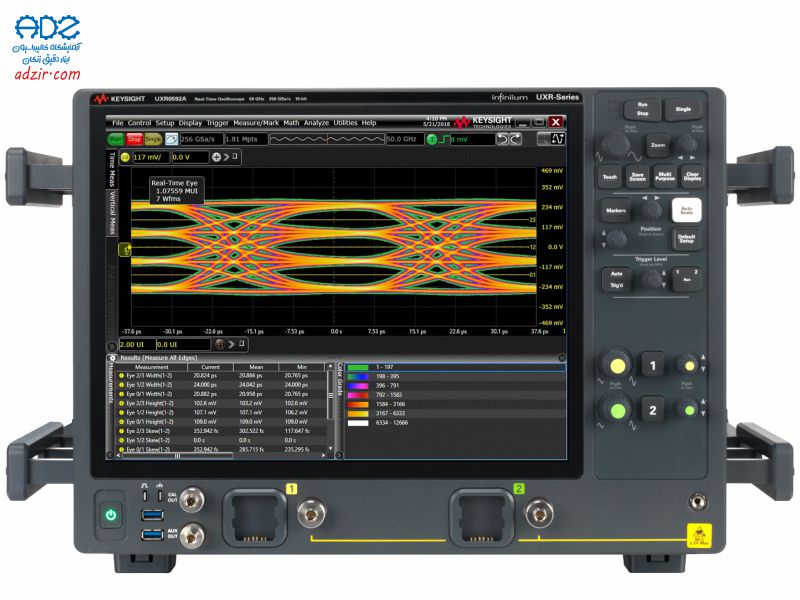

اسیلوسکوپ سریع
عملکرد: قابلیت اندازهگیری و تجزیه و تحلیل سیگنالهای بسیار سریع.
ویژگیها: زمان نمونهبرداری بالا و دقت بسیار زیاد، مناسب برای کاربردهای تحقیقاتی و پیشرفته.

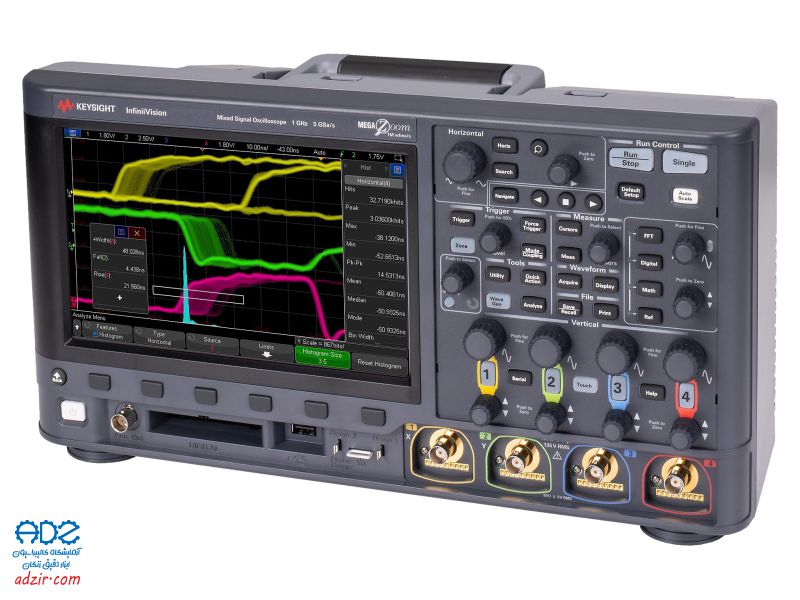

اسیلوسکوپ Mixed Signal (MSO)
عملکرد: ترکیب قابلیتهای اسیلوسکوپ آنالوگ و دیجیتال برای اندازهگیری سیگنالهای آنالوگ و دیجیتال همزمان.
ویژگیها: مناسب برای تحلیل سیستمهای دیجیتال و میکروکنترلرها.
اسیلوسکوپ شبکهای (Protocol Analyzer)
عملکرد: برای تحلیل سیگنالها و پروتکلهای خاص مانند I2C، SPI، CAN و غیره طراحی شده است.
ویژگیها: مناسب برای مهندسان نرمافزار و سختافزار که به تجزیه و تحلیل پروتکلهای ارتباطی نیاز دارند.
هر یک از این انواع اسیلوسکوپها به صورت خاص در کاربردهای مختلف مورد استفاده قرار میگیرند و انتخاب نوع مناسب به نیازهای خاص پروژه بستگی دارد.
نحوه استفاده و کارکرد اسیلوسکوپ یا نوساننگار (Oscilloscope)
استفاده و کارکرد اسیلوسکوپ یا نوساننگار شامل مراحل زیر است:
اتصالات اولیه
ورودی سیگنال: پروبها را به کانکتورهای ورودی اسیلوسکوپ متصل کنید و انتهای دیگر آنها را به مدار یا سیگنال مورد نظر متصل کنید.
تعیین زمین: اطمینان حاصل کنید که اتصال زمین پروب به مدار درست انجام شده است.
تنظیمات اسیلوسکوپ
حالت عمودی (Vertical Scale): مقدار ولتاژ هر تقسیم عمودی را تنظیم کنید. این کمک میکند تا دامنه سیگنال به درستی نمایش داده شود.
حالت افقی (Horizontal Scale): زمان هر تقسیم افقی را تنظیم کنید. این مورد برای تعیین فرکانس و شکل موج مهم است.
تنظیم Trigger
Trigger Level: سطح تریگر را برای شروع نمایش سیگنال تنظیم کنید. این کمک میکند تا شکل موج ثابت و واضح دیده شود.
Trigger Mode: حالت تریگر (Auto یا Normal) را انتخاب کنید. حالت Auto به اسیلوسکوپ اجازه میدهد تا به طور مداوم سیگنالها را نمایش دهد، در حالی که حالت Normal تنها زمانی کار میکند که سیگنال به سطح تریگر برسد.
مشاهده سیگنال
نمایش سیگنال: پس از تنظیمات، شکل موج در صفحه نمایش نشان داده میشود. میتوانید الگوها و پارامترهای مختلف را مشاهده کنید.
تنظیمات اضافی: ممکن است بخواهید تنظیمات دیگری مانند مقیاس زمان، دامنه و نور پسزمینه را تغییر دهید تا تصویر بهتری بدست آورید.

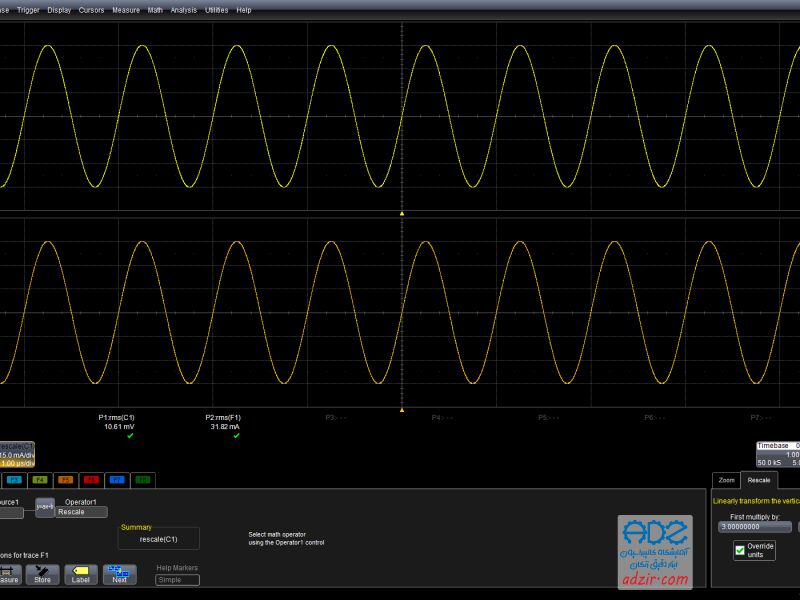

تحلیل دادهها

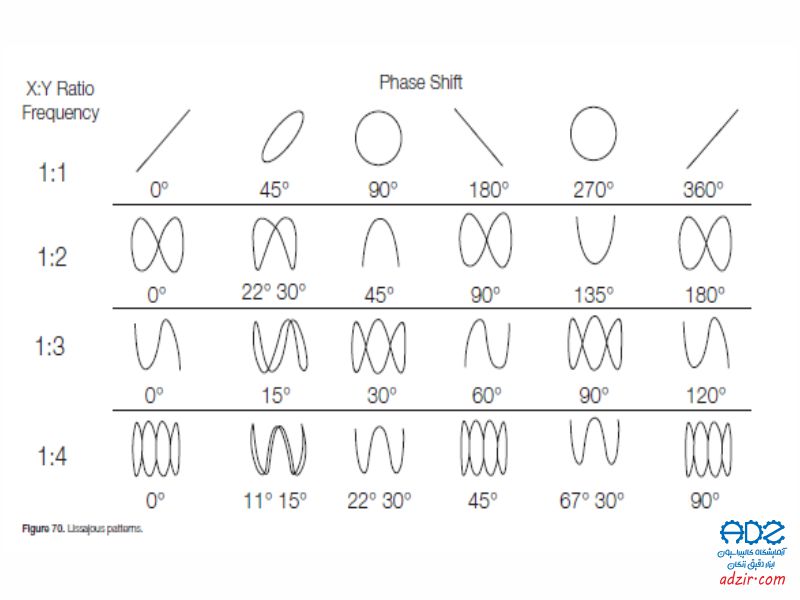

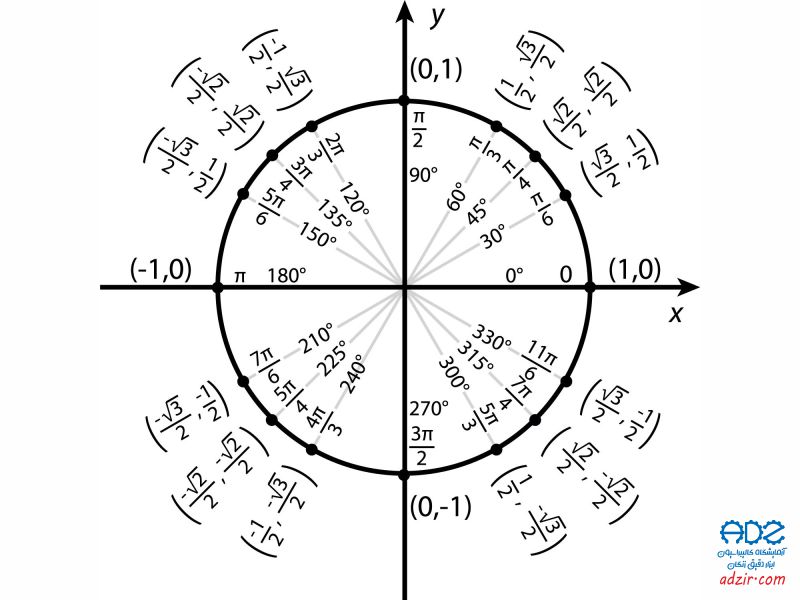

اندازهگیری: میتوانید با استفاده از ابزارهای اندازهگیری موجود در اسیلوسکوپ، پارامترهایی مانند دامنه، فرکانس، دوره تناوب و زمان بالا و پایین را اندازهگیری کنید.
ذخیرهسازی: در مدلهای دیجیتال، میتوانید دادهها را ذخیره کنید و به تحلیلهای بیشتری بپردازید.
مقایسه انواع اسیلوسکوپ یا نوساننگار (Oscilloscope)
در زیر مقایسهای بین انواع مختلف اسیلوسکوپها ارائه میشود:
اسیلوسکوپ آنالوگ
مزایا: سادگی و هزینه پایین
پاسخ سریع و مناسب برای سیگنالهای آنالوگ
معایب: دقت پایینتر نسبت به دیجیتال
قابلیت ذخیرهسازی محدود
اسیلوسکوپ دیجیتال
مزایا: دقت بالا و قابلیت ذخیرهسازی دادهها
امکانات پیشرفته مانند آنالیز فرکانس و شکل موج
معایب: هزینه بالاتر- پیچیدگی بیشتر در کاربری
اسیلوسکوپ رومیزی
مزایا: قابلیتهای پیشرفته و صفحه نمایش بزرگ
مناسب برای استفاده در آزمایشگاهها
معایب: عدم قابلیت حمل و وزن زیاد
اسیلوسکوپ قابل حمل
مزایا: کوچک و سبک، مناسب برای استفاده در میدانی- قابلیت کار در مکانهای دور از آزمایشگاه
معایب: معمولاً امکانات کمتری نسبت به مدلهای رومیزی دارند -ممکن است دقت پایینتری داشته باشند
اسیلوسکوپ سریع
مزایا:قابلیت اندازهگیری سیگنالهای بسیار سریع و پیچیده – دقت و زمان نمونهبرداری بالا
معایب: هزینه بسیار بالا- ممکن است برای کاربردهای عمومی مناسب نباشند
اسیلوسکوپ Mixed Signal (MSO)
مزایا: قابلیت اندازهگیری همزمان سیگنالهای آنالوگ و دیجیتال – مناسب برای تحلیل سیستمهای دیجیتال و میکروکنترلرها
معایب: ممکن است برای کاربردهای خاص نیاز به یادگیری بیشتر داشته باشد- هزینه بالاتر
اسیلوسکوپ شبکهای (Protocol Analyzer)
مزایا: توانایی تجزیه و تحلیل پروتکلهای خاص – -مناسب برای کارهای مرتبط با میکروکنترلرها و ارتباطات دیجیتال
معایب: تخصصیتر و ممکن است برای کارهای عمومی مناسب نباشد- هزینه بالا
انتخاب نوع مناسب اسیلوسکوپ به نیازهای خاص پروژه، دقت مورد نیاز و بودجه شما بستگی دارد. اسیلوسکوپهای دیجیتال و MSO معمولاً گزینههای محبوبتر برای اکثر مهندسان و طراحان هستند.
بررسی صحت عملکرد اسیلوسکوپ یا نوساننگار (Oscilloscope)
بررسی صحت عملکرد اسیلوسکوپ یا نوساننگار شامل چندین مرحله کلیدی است که به دقت و قابلیت اطمینان دستگاه کمک میکند. در زیر مراحل و نکات اصلی برای بررسی عملکرد صحیح اسیلوسکوپ آورده شده است:
کالیبراسیون
کالیبراسیون اولیه: اطمینان حاصل کنید که اسیلوسکوپ به درستی کالیبره شده است. بسیاری از مدلها دارای کالیبراتور داخلی هستند که میتوانید از آن استفاده کنید.
کالیبراسیون دورهای: انجام کالیبراسیون به صورت دورهای برای حفظ دقت.
تست ورودی
اتصال پروب: پروبها را به ورودی اسیلوسکوپ وصل کنید و از صحت اتصال اطمینان حاصل کنید.
بررسی سیگنال مرجع: استفاده از سیگنال مرجع (مانند سیگنال مربع) برای بررسی عملکرد صحیح اسیلوسکوپ و پروبها.
تنظیمات
تنظیم مقیاس ولتاژ: اطمینان حاصل کنید که مقیاس ولتاژ به درستی تنظیم شده باشد تا دامنه سیگنال به درستی نمایش داده شود.
تنظیم مقیاس زمان: زمان هر تقسیم افقی باید مناسب برای فرکانس سیگنال باشد.
بررسی تریگر (Trigger)
تنظیم سطح تریگر: بررسی کنید که سطح تریگر به درستی تنظیم شده باشد تا شکل موج پایدار بر روی صفحه نمایش دیده شود.
حالت تریگر: از حالتهای مختلف (Auto و Normal) استفاده کنید و عملکرد آنها را بررسی کنید.
مشاهده شکل موج
بررسی وضوح شکل موج: اطمینان حاصل کنید که شکل موج به وضوح قابل مشاهده است و هیچ نوع نویزی وجود ندارد.
اندازهگیری پارامترها: با استفاده از ابزارهای اندازهگیری اسیلوسکوپ، مقادیر ولتاژ، فرکانس و دوره تناوب را اندازهگیری کنید و با مقادیر مورد انتظار مقایسه کنید.
نویز و اعوجاج
بررسی نویز: مشاهده کنید که آیا سیگنال تحت تأثیر نویز قرار گرفته است یا خیر. در صورت وجود نویز، ممکن است نیاز به بهبود اتصالها یا فیلتر کردن سیگنال باشد.
بررسی اعوجاج: شکل موج باید به درستی نمایان شود و نباید تغییرات غیرمعمولی داشته باشد.
سنجش دقت
مقایسه با ابزارهای دیگر: در صورت امکان، سیگنالها را با استفاده از ابزار دیگری (مانند مولتیمتر) اندازهگیری کنید و نتایج را مقایسه کنید.
بررسی صحت عملکرد اسیلوسکوپ باید به صورت منظم انجام شود تا اطمینان حاصل شود که دستگاه به درستی عمل میکند و میتوان به نتایج آن اعتماد کرد. این مراحل کمک میکند تا از دقت و قابلیت اطمینان اسیلوسکوپ اطمینان حاصل شود.
حداکثر خطای مجاز اسیلوسکوپ یا نوساننگار (Oscilloscope)
حداکثر خطای مجاز اسیلوسکوپ یا نوساننگار به عواملی مانند نوع دستگاه، فرکانس سیگنال، و دامنه ولتاژ بستگی دارد. به طور کلی، خطای مجاز معمولاً به صورت درصدی از دامنه ورودی مشخص میشود. در زیر به چند نکته کلیدی درباره حداکثر خطای مجاز اشاره میشود:
دقت اندازهگیری
دقت: اسیلوسکوپها معمولاً دارای مشخصه دقت (Accuracy) هستند که به صورت درصدی از دامنه ورودی بیان میشود. این مقدار معمولاً بین ۱٪ تا ۳٪ برای دستگاههای تجاری رایج است.
خطای پروب
خطای پروب: پروبها نیز دارای خطای خاصی هستند که معمولاً بین ۲٪ تا ۵٪ است. انتخاب پروب مناسب برای دامنه و فرکانس مورد نظر بسیار مهم است.
فرکانس سیگنال
خطای فرکانسی: با افزایش فرکانس سیگنال، دقت اندازهگیری ممکن است کاهش یابد. معمولاً در فرکانسهای بالاتر، خطای اندازهگیری افزایش مییابد.
شرایط محیطی
شرایط محیطی: دما و رطوبت میتوانند بر دقت عملکرد اسیلوسکوپ تأثیر بگذارند. هر اسیلوسکوپ دارای محدودههای مشخصی برای عملکرد بهینه است.
کالیبراسیون
کالیبراسیون منظم: کالیبراسیون دورهای دستگاه کمک میکند تا دقت اندازهگیری حفظ شود و خطا به حداقل برسد.
برای اطلاعات دقیقتر درباره حداکثر خطای مجاز، همواره به دفترچه راهنمای مخصوص دستگاه مراجعه کنید، زیرا هر مدل و سازنده ممکن است مشخصات خاص خود را داشته باشد.
نکات ایمنی کار با اسیلوسکوپ یا نوساننگار (Oscilloscope)
هنگام کار با اسیلوسکوپ یا نوساننگار، رعایت نکات ایمنی زیر بسیار مهم است:
بررسی اتصالات برق
ولتاژهای بالا: قبل از اتصال پروبها، اطمینان حاصل کنید که ولتاژ مدار در حد ایمن است. از کار با ولتاژهای بالا بدون تجهیزات مناسب خودداری کنید.
استفاده از تجهیزات حفاظتی: اگر با ولتاژهای بالا کار میکنید، از تجهیزات ایمنی مانند عینک و دستکش استفاده کنید.
استفاده از پروب مناسب
پروب با ولتاژ مناسب: پروبها باید با ولتاژ و فرکانس سیگنال مورد نظر سازگار باشند.
چک کردن وضعیت پروب: قبل از استفاده، پروبها را برای هر گونه آسیب یا نقص بررسی کنید.
زمین کردن دستگاه
اتصال به زمین: اطمینان حاصل کنید که اسیلوسکوپ به درستی به زمین متصل شده است تا از خطرات ناشی از ولتاژهای ناپایدار جلوگیری شود.
محیط کاری مناسب
فضای خشک و تمیز: کار با اسیلوسکوپ در محیطهای خشک و تمیز میتواند از خطرات ناشی از رطوبت و گرد و غبار جلوگیری کند.
دوری از مایعات: از قرار دادن مایعات نزدیک به دستگاه جلوگیری کنید.
عدم تغییر تنظیمات بدون آگاهی
تنظیمات را با دقت تغییر دهید: تغییرات در تنظیمات (مانند مقیاس ولتاژ و زمان) باید با دقت و آگاهی انجام شود تا از بروز خطا جلوگیری شود.
خاموش کردن دستگاه
خاموش کردن پس از استفاده: پس از اتمام کار، دستگاه را خاموش کرده و پروبها را جدا کنید.
آموزش و آشنایی
آشنایی با دستگاه: قبل از استفاده از اسیلوسکوپ، دفترچه راهنما را مطالعه کنید و با عملکرد و قابلیتهای آن آشنا شوید.
استفاده از وسایل جانبی ایمن
کابلهای ایمن: از کابلها و اتصالات با کیفیت و استاندارد استفاده کنید تا از خطرات احتمالی جلوگیری شود.
با رعایت این نکات ایمنی، میتوانید از خطرات احتمالی هنگام کار با اسیلوسکوپ کاسته و از عملکرد بهینه دستگاه بهرهبرداری کنید.
شرکت های سازنده اسیلوسکوپ یا نوساننگار (Oscilloscope)
برخی از شرکتهای معروف سازنده اسیلوسکوپ یا نوساننگار شامل موارد زیر هستند:
Tektronix
یکی از پیشگامان در صنعت اسیلوسکوپها، با انواع مدلهای آنالوگ و دیجیتال.
Keysight Technologies (HewlettPackard)
تولیدکننده مشهور تجهیزات اندازهگیری الکترونیکی، با اسیلوسکوپهای پیشرفته.
Rigol Technologies
ارائهدهنده اسیلوسکوپهای با کیفیت و قیمت مناسب برای کاربران عمومی و حرفهای.
Oscilloscope (Hameg)
تولیدکننده اسیلوسکوپهای با کیفیت و محبوب در اروپا.
Fluke Corporation
معروف به تولید ابزارهای اندازهگیری و تست، شامل اسیلوسکوپهای قابل حمل.
GW Instek
شرکت تایوانی که انواع تجهیزات اندازهگیری الکترونیکی، از جمله اسیلوسکوپها را تولید میکند.
Owon
تولیدکننده تجهیزات الکترونیکی و اسیلوسکوپهای با قیمت مناسب.
این شرکتها محصولات متنوعی با ویژگیها و قیمتهای مختلف ارائه میدهند که مناسب نیازهای مختلف کاربران هستند.
نکات مهم هنگام خرید اسیلوسکوپ یا نوساننگار (Oscilloscope)
هنگام خرید اسیلوسکوپ یا نوساننگار، توجه به نکات زیر میتواند به انتخاب بهتری کمک کند:
نوع اسیلوسکوپ
آنالوگ یا دیجیتال: بسته به نیاز خود، نوع مناسب را انتخاب کنید. اسیلوسکوپهای دیجیتال معمولاً امکانات بیشتری دارند.
پهنای باند (Bandwidth)
محدوده فرکانسی: اطمینان حاصل کنید که پهنای باند اسیلوسکوپ بیشتر از فرکانس بالاترین سیگنالی باشد که قصد اندازهگیری آن را دارید.
نرخ نمونهبرداری (Sampling Rate)
دقت اندازهگیری: نرخ نمونهبرداری باید به اندازه کافی بالا باشد تا شکل موجها به دقت ضبط شوند.
تعداد کانالها
کانالهای ورودی: بسته به نیاز، تعداد کانالها (یک یا چند کاناله) را بررسی کنید. برای آنالیز سیگنالهای پیچیده، کانالهای بیشتر مفید هستند.
دقت (Accuracy)
میزان خطا: بررسی کنید که دقت اندازهگیری دستگاه در محدودههای مورد نظر چقدر است.
ویژگیهای تریگر
حالتهای تریگر: قابلیتهای تریگر (Auto, Normal, Single) را بررسی کنید تا از ثبات تصویر اطمینان حاصل شود.
قابلیت ذخیرهسازی و تجزیه و تحلیل
ذخیرهسازی دادهها: برخی از مدلها امکان ذخیرهسازی و انتقال دادهها به کامپیوتر را دارند که میتواند مفید باشد.
قیمت و بودجه
مقایسه قیمتها: بودجه خود را در نظر بگیرید و گزینههای موجود را مقایسه کنید. اسیلوسکوپهای مختلف در رنجهای قیمتی متفاوتی قرار دارند.
نرمافزار و پشتیبانی
نرمافزار تحلیل: بررسی کنید که آیا نرمافزار همراه با اسیلوسکوپ ارائه میشود و از چه قابلیتهایی برخوردار است.
پشتیبانی و خدمات پس از فروش: اطمینان حاصل کنید که شرکت سازنده خدمات پس از فروش و پشتیبانی مناسبی ارائه میدهد.
بازخورد کاربران: نظرات و بررسیهای دیگر کاربران درباره مدلهای مختلف را مطالعه کنید تا اطلاعات بهتری از عملکرد دستگاهها به دست آورید.
با در نظر گرفتن این نکات، میتوانید اسیلوسکوپ مناسبی را برای نیازهای خود انتخاب کنید.
استاندارد ساخت و کلاس بندی اسیلوسکوپ یا نوساننگار (Oscilloscope)
استاندارد ساخت و کلاسبندی اسیلوسکوپها به چندین عامل کلیدی بستگی دارد که به کاربرد و ویژگیهای فنی آنها اشاره دارد. در زیر به چند استاندارد و کلاسبندی رایج اشاره میشود:
استانداردهای بینالمللی
- IEC 61010: این استاندارد برای ایمنی تجهیزات الکتریکی و الکترونیکی، شامل اسیلوسکوپها است.
- ISO 9001: استانداردی برای مدیریت کیفیت که به شرکتهای تولیدکننده کمک میکند تا کیفیت محصولات خود را تضمین کنند.
- کلاسبندی بر اساس نوع
آنالوگ: اسیلوسکوپهای آنالوگ که با لامپ اشعه کاتدی (CRT) کار میکنند.
دیجیتال: شامل اسیلوسکوپهای دیجیتال که سیگنال را دیجیتالی کرده و بر روی صفحه نمایش نشان میدهند.
اسیلوسکوپ مختلط (MSO): ترکیبی از اسیلوسکوپ آنالوگ و دیجیتال که قابلیت آنالیز سیگنالهای دیجیتال و آنالوگ را فراهم میکند.
کلاسبندی بر اساس ویژگیها
پهنای باند (Bandwidth): معمولاً به دو دسته تقسیم میشود:
پهنای باند پایین (برای سیگنالهای فرکانس پایین)
پهنای باند بالا (برای سیگنالهای فرکانس بالا)
نرخ نمونهبرداری (Sampling Rate): بسته به دقت و نوع اندازهگیری، نرخ نمونهبرداری میتواند از چند مگاهرتز تا چند گیگاهرتز متغیر باشد.
کلاسبندی بر اساس کاربرد
تجاری و صنعتی: برای استفادههای عمومی و صنعتی.
تحقیقاتی: برای کاربردهای تحقیقاتی و آزمایشگاهی که به دقت بالا و امکانات پیشرفته نیاز دارند.
آموزشی: مدلهای سادهتر و با قیمت مناسب برای استفاده در آموزش.
برچسبهای کیفیت و گواهینامهها
CE Marking: نشاندهنده رعایت استانداردهای ایمنی و بهداشت در اتحادیه اروپا.
UL Certification: گواهینامه ایمنی محصولات الکتریکی در ایالات متحده.
این استانداردها و کلاسبندیها به کاربران کمک میکند تا اسیلوسکوپ مناسب برای نیازهای خود را انتخاب کنند و همچنین اطمینان حاصل کنند که دستگاه دارای کیفیت و ایمنی کافی است.
تعمیر و سرویس دوره ای اسیلوسکوپ یا نوساننگار (Oscilloscope)
تعمیر و سرویس دورهای اسیلوسکوپ یا نوساننگار شامل مراحل و نکات زیر است:
کالیبراسیون دورهای
کالیبراسیون منظم: به منظور اطمینان از دقت اندازهگیری، اسیلوسکوپها باید به صورت دورهای کالیبره شوند. این کار معمولاً به کمک تجهیزات کالیبراسیون خاص انجام میشود.
بررسی پروبها
تست پروبها: پروبها باید بررسی شوند تا از صحت عملکرد و عدم وجود آسیب اطمینان حاصل شود. پروبهای آسیبدیده باید تعویض شوند.
تمیز کردن دستگاه
تمیز کردن خارجی: بدنه و صفحه نمایش اسیلوسکوپ باید به طور منظم تمیز شود تا از جمع شدن گرد و غبار و کثیفی جلوگیری شود.
تمیز کردن اتصالات: اتصالات و ورودیها باید بررسی و تمیز شوند تا از ارتباط درست اطمینان حاصل شود.
بررسی عملکرد اجزا
عملکرد دکمهها و کنترلها: اطمینان حاصل کنید که تمام دکمهها و ولومها به درستی عمل میکنند.
بررسی منبع تغذیه: منبع تغذیه باید بررسی شود تا از عملکرد صحیح دستگاه اطمینان حاصل گردد.
نرمافزار و بهروزرسانی
بررسی نرمافزار: اگر اسیلوسکوپ دیجیتال است، بررسی کنید که نرمافزار آن بهروز باشد و در صورت نیاز بهروزرسانی انجام شود.
گزارش و مستندسازی
گزارشگیری: تمامی مراحل تعمیر و سرویس دورهای باید ثبت و مستند شوند تا تاریخچه خدمات دستگاه در دسترس باشد.
مشاوره با متخصص
خدمات حرفهای: در صورت بروز مشکلات فنی پیچیده، مشاوره با تکنسینهای متخصص و ارسال دستگاه برای خدمات حرفهای پیشنهاد میشود.
این مراحل به حفظ عملکرد بهینه و طول عمر اسیلوسکوپ کمک میکند.
شرایط محیطی کار با اسیلوسکوپ یا نوساننگار (Oscilloscope)
شرایط محیطی کار با اسیلوسکوپ یا نوساننگار به طور مستقیم بر عملکرد و دقت اندازهگیری آن تأثیر میگذارد. نکات زیر برای ایجاد یک محیط مناسب برای کار با اسیلوسکوپ اهمیت دارد:
دمای مناسب
محدوده دما: اطمینان حاصل کنید که اسیلوسکوپ در دمای مشخصشده توسط سازنده کار میکند. معمولاً دما باید بین ۱۰ تا ۳۵ درجه سانتیگراد باشد.
رطوبت
سطح رطوبت: رطوبت بالا میتواند بر عملکرد الکتریکی دستگاه تأثیر بگذارد. سطح رطوبت باید در محدوده استاندارد (معمولاً کمتر از ۸۰٪) باشد.
نویز الکتریکی
محل کار: از قرار دادن اسیلوسکوپ در نزدیکی منابع نویز الکتریکی (مانند موتورهای بزرگ یا منابع ولتاژ بالا) خودداری کنید، زیرا این امر میتواند باعث تداخل در اندازهگیریها شود.
فضای کار
فضای مناسب: محیط کار باید تمیز و منظم باشد تا از آسیب به دستگاه و پروبها جلوگیری شود. همچنین باید فضای کافی برای دسترسی آسان به دستگاه و تجهیزات جانبی وجود داشته باشد.
تنشهای مکانیکی
دوری از لرزش: از قرار دادن اسیلوسکوپ بر روی سطوح لرزان یا ناهموار خودداری کنید تا از آسیب به دستگاه جلوگیری شود.
نور مناسب
نورپردازی: اطمینان حاصل کنید که محیط کار به اندازه کافی روشن است تا بتوانید به راحتی صفحه نمایش و کنترلها را مشاهده کنید.
استفاده از تجهیزات محافظ
محافظت در برابر ولتاژ: در کار با ولتاژهای بالا، از تجهیزات حفاظتی و عایق مناسب استفاده کنید.
رعایت این شرایط محیطی به حفظ عملکرد بهینه اسیلوسکوپ و جلوگیری از مشکلات احتمالی کمک میکند.
اسیلوسکوپ یا نوساننگار (Oscilloscope) در چه صنایعی مورد استفاده قرار می گیرد
اسیلوسکوپ یا نوساننگار در صنایع و حوزههای مختلفی مورد استفاده قرار میگیرد. برخی از این صنایع عبارتند از:
صنعت الکترونیک
استفاده در طراحی و توسعه مدارهای الکترونیکی، بررسی سیگنالهای دیجیتال و آنالوگ.
خودرو
تست و عیبیابی سیستمهای الکترونیکی و کنترل موتور، بررسی سیگنالهای سنسورها و کنترلهای ECU.
تولید و مونتاژ
کنترل کیفیت محصولات الکترونیکی و تست عملکرد دستگاهها.
Telecommunications
بررسی و تحلیل سیگنالهای مخابراتی، تست شبکهها و تجهیزات ارتباطی.
تحقیق و توسعه (R&D)
استفاده در آزمایشگاههای تحقیقاتی برای تحلیل سیگنالها و توسعه تکنولوژیهای جدید.
پزشکی
در تجهیزات پزشکی مانند ECG و EEG برای آنالیز سیگنالهای بیولوژیکی.
آموزش
در دانشگاهها و مراکز آموزشی برای آموزش اصول الکترونیک و مدارهای الکتریکی.
تعمیر و نگهداری
در تعمیرگاههای الکترونیکی برای عیبیابی و تعمیر دستگاههای الکترونیکی.
استفاده از اسیلوسکوپ در این صنایع به دقت و کارایی در تحلیل و تست سیگنالها کمک میکند.
